Слайд 1

Описание слайда:

Механизм старения масел

Слайд 2

Описание слайда:

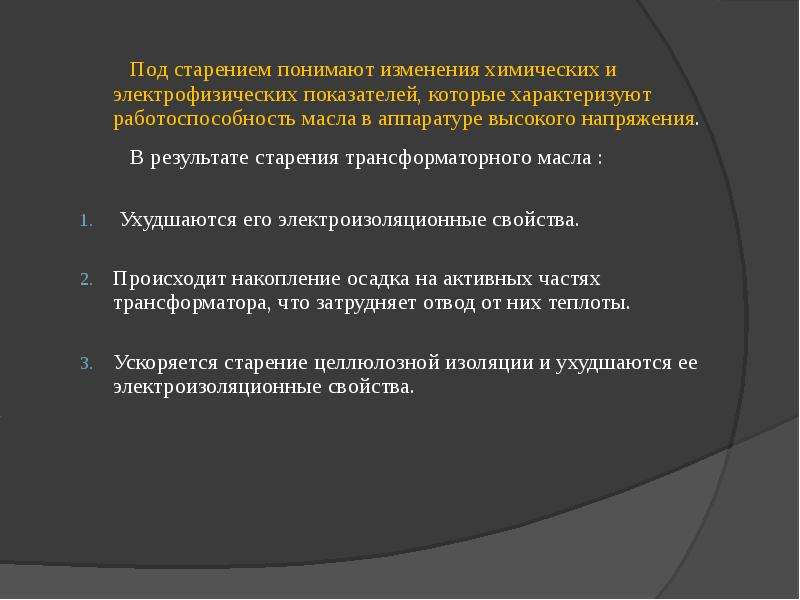

Под старением понимают изменения химических и электрофизических показателей, которые характеризуют работоспособность масла в аппаратуре высокого напряжения. Под старением понимают изменения химических и электрофизических показателей, которые характеризуют работоспособность масла в аппаратуре высокого напряжения. В результате старения трансформаторного масла : Ухудшаются его электроизоляционные свойства. Происходит накопление осадка на активных частях трансформатора, что затрудняет отвод от них теплоты. Ускоряется старение целлюлозной изоляции и ухудшаются ее электроизоляционные свойства.

Слайд 3

Описание слайда:

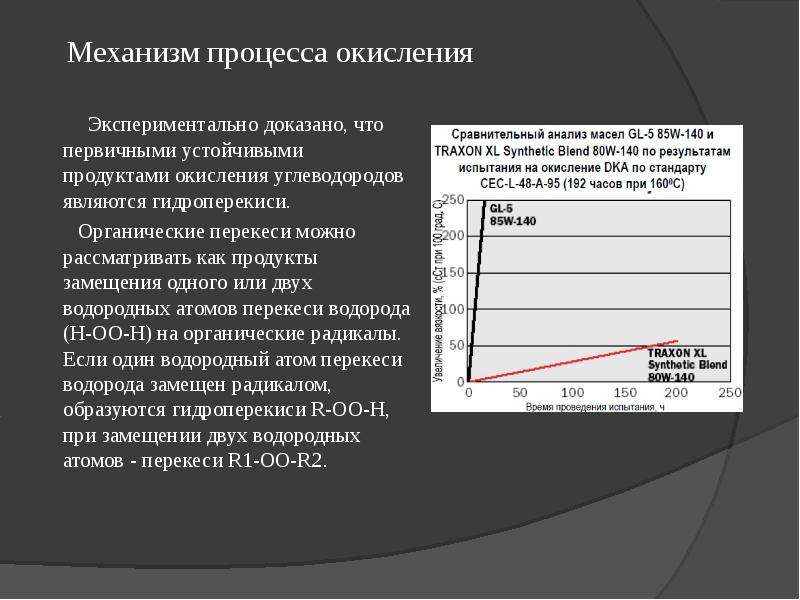

Механизм процесса окисления Экспериментально доказано, что первичными устойчивыми продуктами окисления углеводородов являются гидроперекиси. Органические перекеси можно рассматривать как продукты замещения одного или двух водородных атомов перекеси водорода (Н-ОО-Н) на органические радикалы. Если один водородный атом перекеси водорода замещен радикалом, образуются гидроперекиси R-OO-H, при замещении двух водородных атомов - перекеси R1-OO-R2.

Слайд 4

Описание слайда:

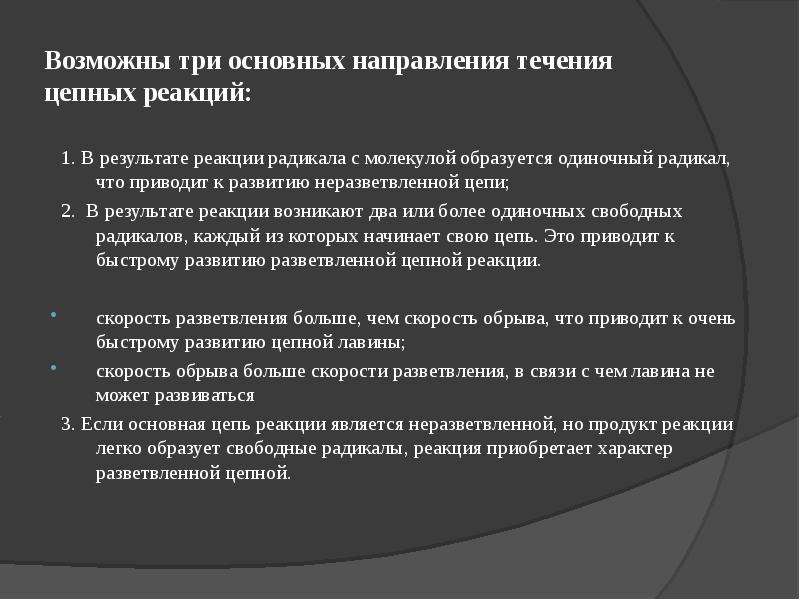

Возможны три основных направления течения цепных реакций: 1. В результате реакции радикала с молекулой образуется одиночный радикал, что приводит к развитию неразветвленной цепи; 2. В результате реакции возникают два или более одиночных свободных радикалов, каждый из которых начинает свою цепь. Это приводит к быстрому развитию разветвленной цепной реакции. скорость разветвления больше, чем скорость обрыва, что приводит к очень быстрому развитию цепной лавины; скорость обрыва больше скорости разветвления, в связи с чем лавина не может развиваться 3. Если основная цепь реакции является неразветвленной, но продукт реакции легко образует свободные радикалы, реакция приобретает характер разветвленной цепной.

Слайд 5

Описание слайда:

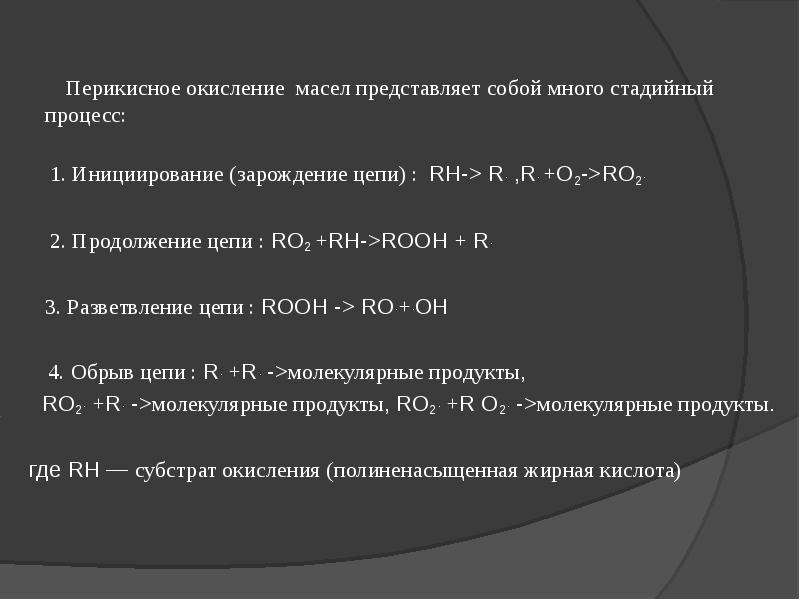

Перикисное окисление масел представляет собой много стадийный процесс: Перикисное окисление масел представляет собой много стадийный процесс: 1. Инициирование (зарождение цепи) : RH-> R. ,R. +O2->RO2. 2. Продолжение цепи : RO2 +RH->ROOH + R. 3. Разветвление цепи : ROOH -> RO.+.OH 4. Обрыв цепи : R. +R. ->молекулярные продукты, RO2. +R. ->молекулярные продукты, RO2. +R O2. ->молекулярные продукты. где RH — субстрат окисления (полиненасыщенная жирная кислота)

Слайд 6

Описание слайда:

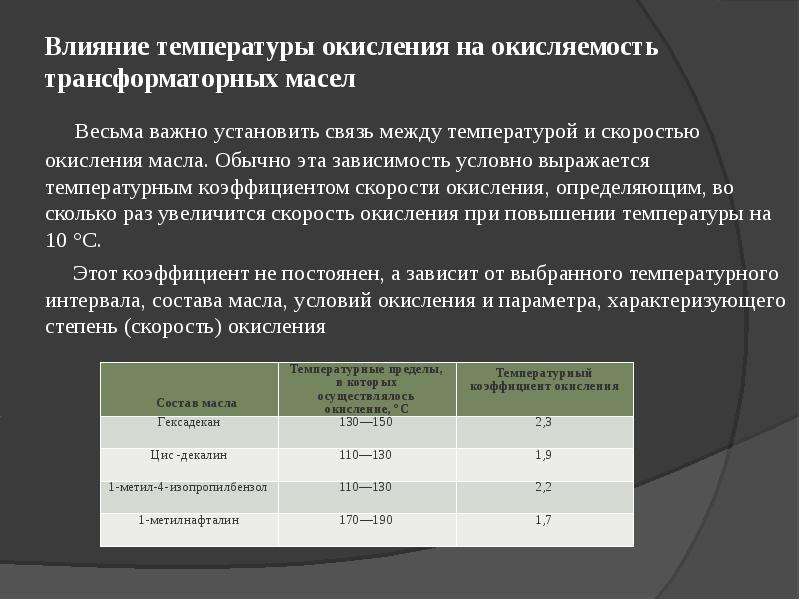

Влияние температуры окисления на окисляемость трансформаторных масел Весьма важно установить связь между температурой и скоростью окисления масла. Обычно эта зависимость условно выражается температурным коэффициентом скорости окисления, определяющим, во сколько раз увеличится скорость окисления при повышении температуры на 10 °С. Этот коэффициент не постоянен, а зависит от выбранного температурного интервала, состава масла, условий окисления и параметра, характеризующего степень (скорость) окисления

Слайд 7

Описание слайда:

Влияние влажности на окисляемость трансформаторных масел Следует отметить, что предохранить твердую изоляцию от увлажнения можно только при полной герметизации трансформатора. Трансформаторное масло в значительной мере замедляет, но не исключает этот процесс, так как само масло гигроскопично. Процессы удаления влаги из масла и поглощения ее маслом протекают с определенной скоростью и зависят от толщины слоя масла, площади поверхности соприкосновения масла с водой или воздухом, соотношения упругости паров масла и окружающей среды и температуры. На рис. 1 показана зависимость способности масла поглощать воду от влажности окружающего воздуха. Рис 1

Слайд 8

Описание слайда:

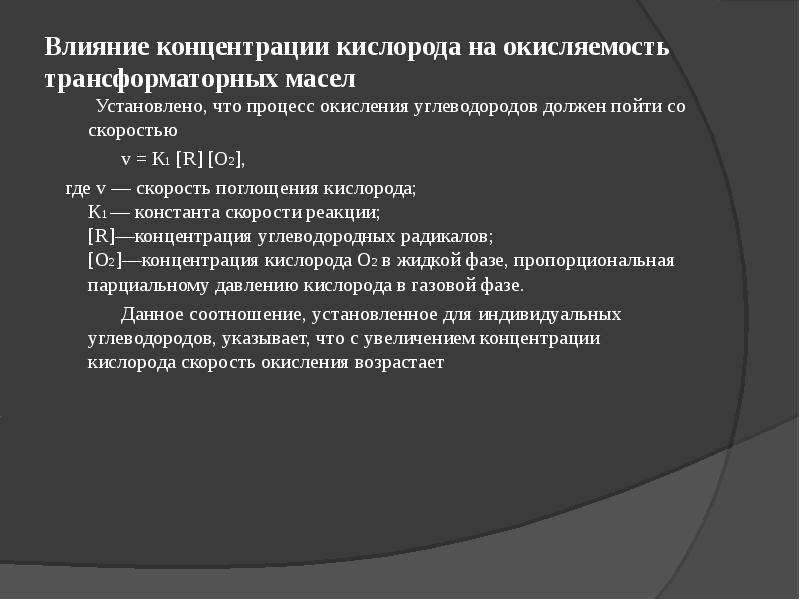

Влияние концентрации кислорода на окисляемость трансформаторных масел Установлено, что процесс окисления углеводородов должен пойти со скоростью v = К1 [R] [O2], где v — скорость поглощения кислорода; К1 — константа скорости реакции; [R]—концентрация углеводородных радикалов; [O2]—концентрация кислорода O2 в жидкой фазе, пропорциональная парциальному давлению кислорода в газовой фазе. Данное соотношение, установленное для индивидуальных углеводородов, указывает, что с увеличением концентрации кислорода скорость окисления возрастает

Слайд 9

Описание слайда:

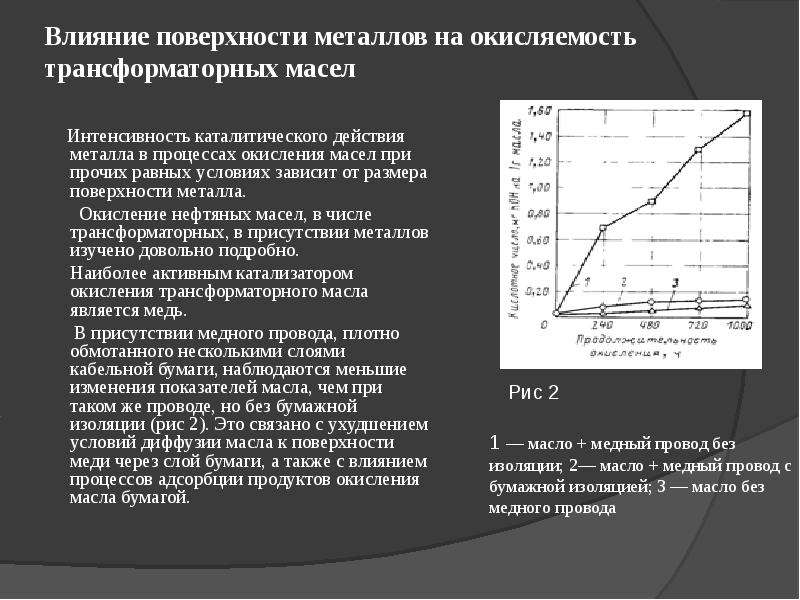

Влияние поверхности металлов на окисляемость трансформаторных масел Интенсивность каталитического действия металла в процессах окисления масел при прочих равных условиях зависит от размера поверхности металла. Окисление нефтяных масел, в числе трансформаторных, в присутствии металлов изучено довольно подробно. Наиболее активным катализатором окисления трансформаторного масла является медь. В присутствии медного провода, плотно обмотанного несколькими слоями кабельной бумаги, наблюдаются меньшие изменения показателей масла, чем при таком же проводе, но без бумажной изоляции (рис 2). Это связано с ухудшением условий диффузии масла к поверхности меди через слой бумаги, а также с влиянием процессов адсорбции продуктов окисления масла бумагой.

Слайд 10

Описание слайда:

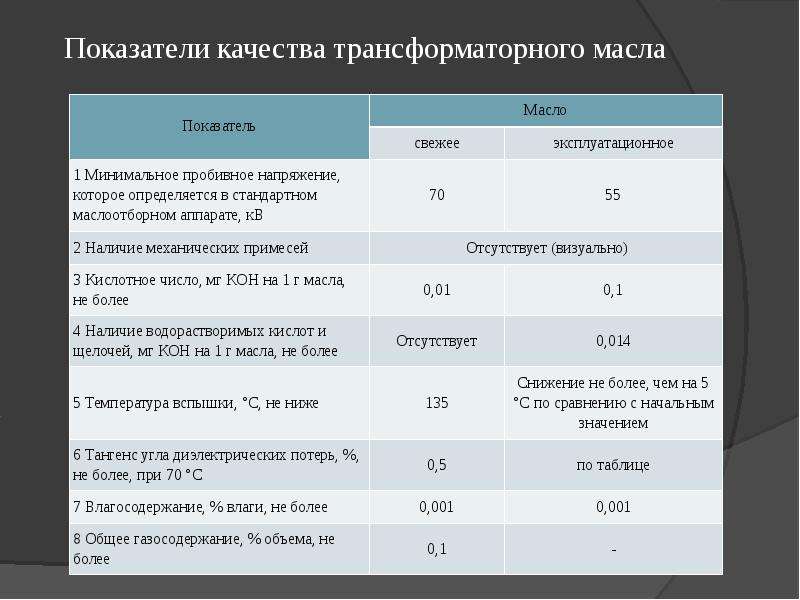

Показатели качества трансформаторного масла

Слайд 11

Описание слайда:

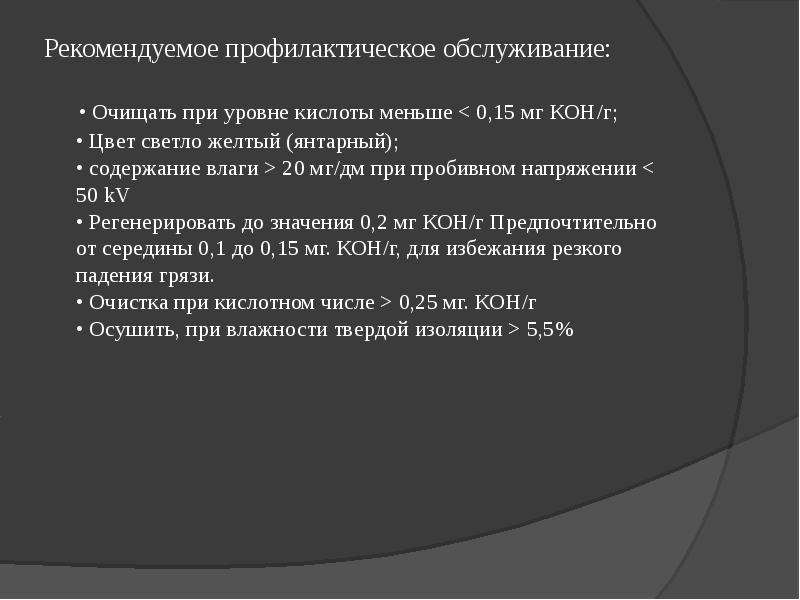

Рекомендуемое профилактическое обслуживание: • Очищать при уровне кислоты меньше < 0,15 мг КОН/г; • Цвет светло желтый (янтарный); • содержание влаги > 20 мг/дм при пробивном напряжении < 50 kV • Регенерировать до значения 0,2 мг КОН/г Предпочтительно от середины 0,1 до 0,15 мг. КОН/г, для избежания резкого падения грязи. • Очистка при кислотном числе > 0,25 мг. КОН/г • Осушить, при влажности твердой изоляции > 5,5%

Слайд 12

Описание слайда:

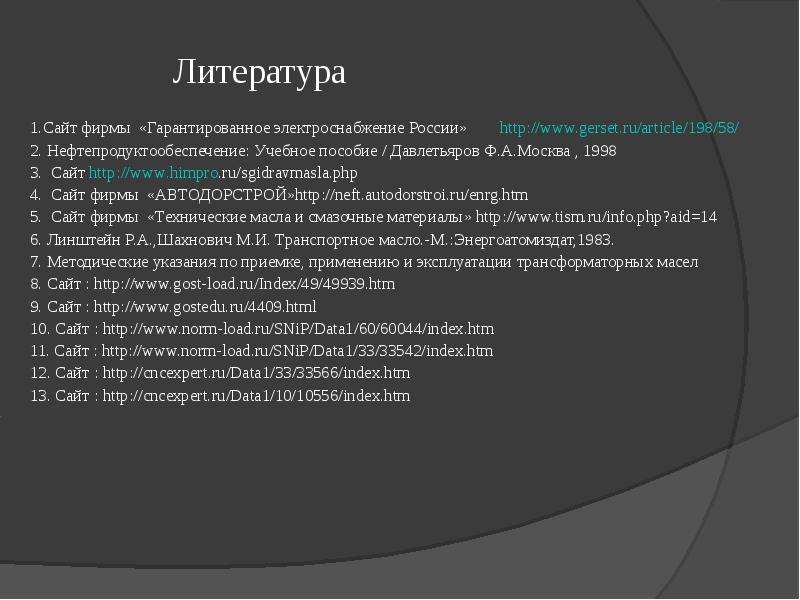

Литература 1.Сайт фирмы «Гарантированное электроснабжение России» 2. Нефтепродуктообеспечение: Учебное пособие / Давлетьяров Ф.А.Москва , 1998 3. Сайт 4. Сайт фирмы «АВТОДОРСТРОЙ» 5. Сайт фирмы «Технические масла и смазочные материалы» 6. Линштейн Р.А.,Шахнович М.И. Транспортное масло.-М.:Энергоатомиздат,1983. 7. Методические указания по приемке, применению и эксплуатации трансформаторных масел 8. Сайт : 9. Сайт : 10. Сайт : 11. Сайт : 12. Сайт : 13. Cайт :
