Слайд 1

Описание слайда:

Тема №6: «Технические средства заправки и транспортирования горючего и масел». Занятие 7 :«Технические средства заправки и транспортирования горючего и масел».

Слайд 2

Описание слайда:

Автотопливозаправщик АТЗ-4,4-131

Слайд 3

Описание слайда:

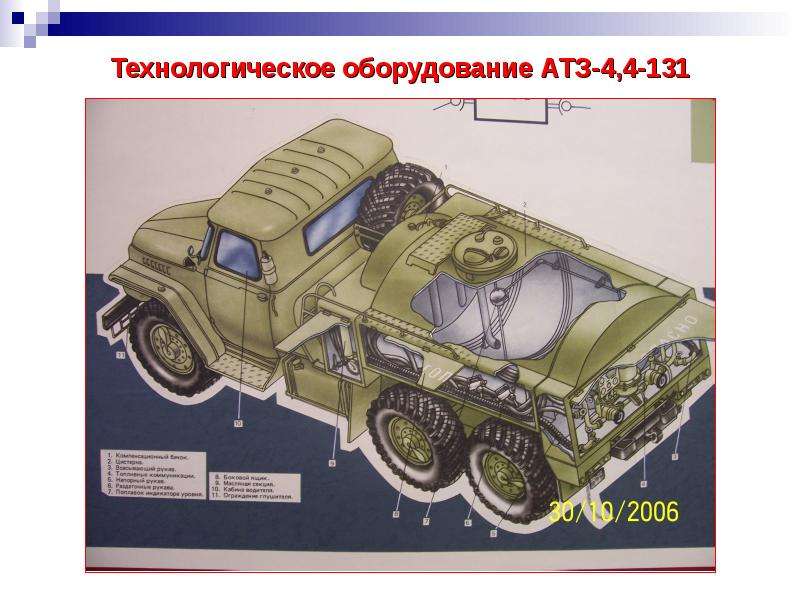

Технологическое оборудование АТЗ-4,4-131

Слайд 4

Описание слайда:

Принципиальная технологическая схема автотопливозаправщика АТЗ-4,4-131:

Слайд 5

Описание слайда:

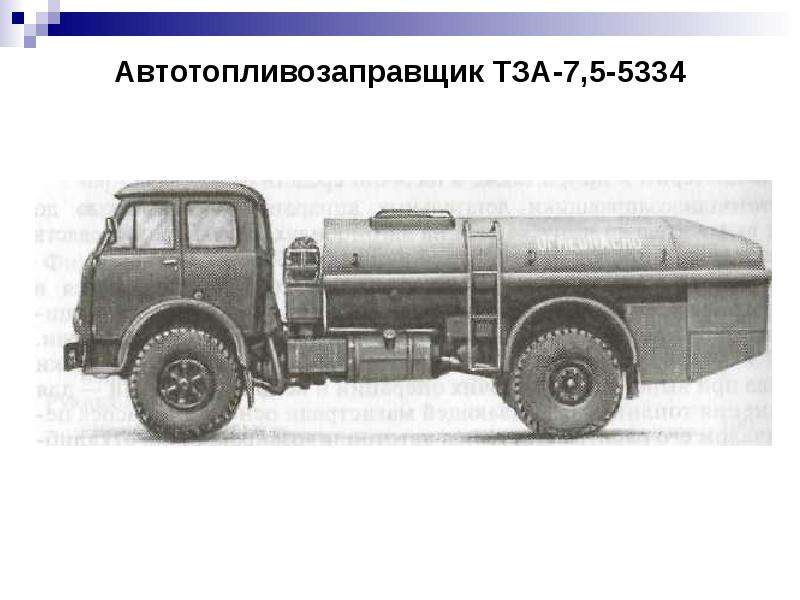

Автотопливозаправщик ТЗА-7,5-5334

Слайд 6

Описание слайда:

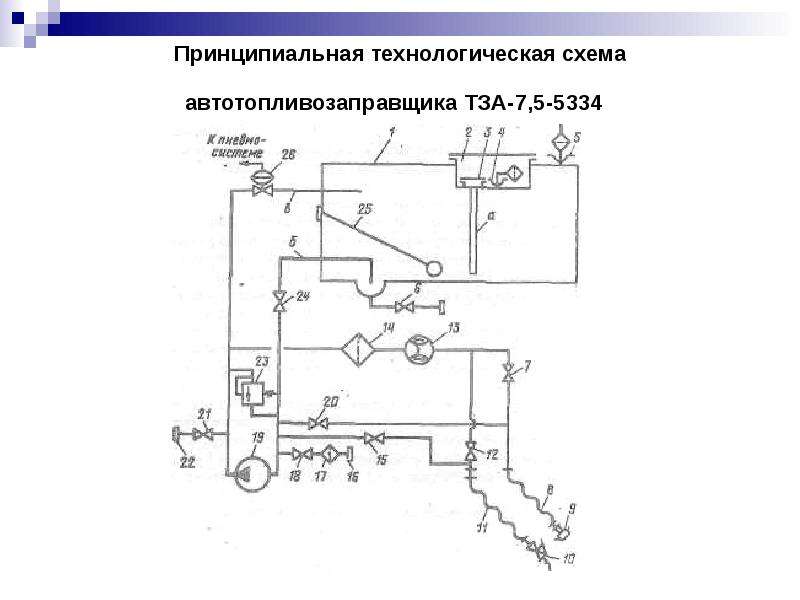

Принципиальная технологическая схема автотопливозаправщика ТЗА-7,5-5334

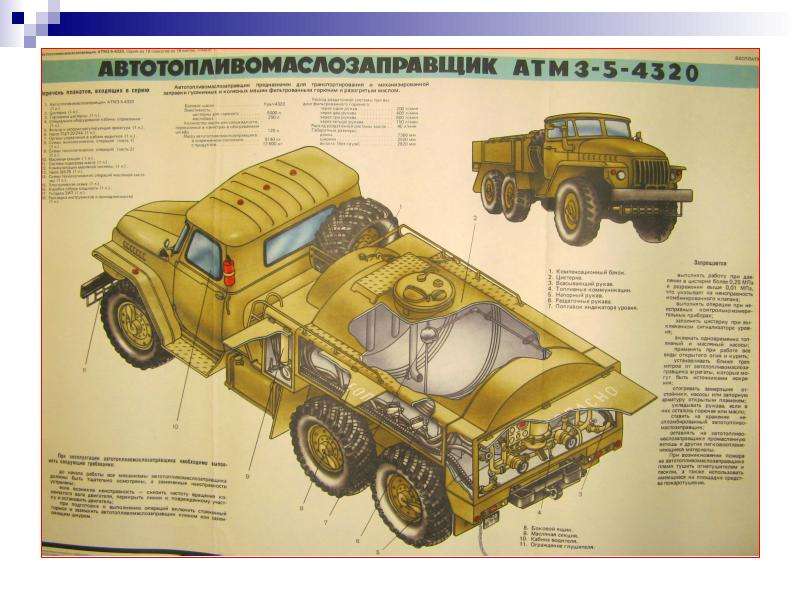

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

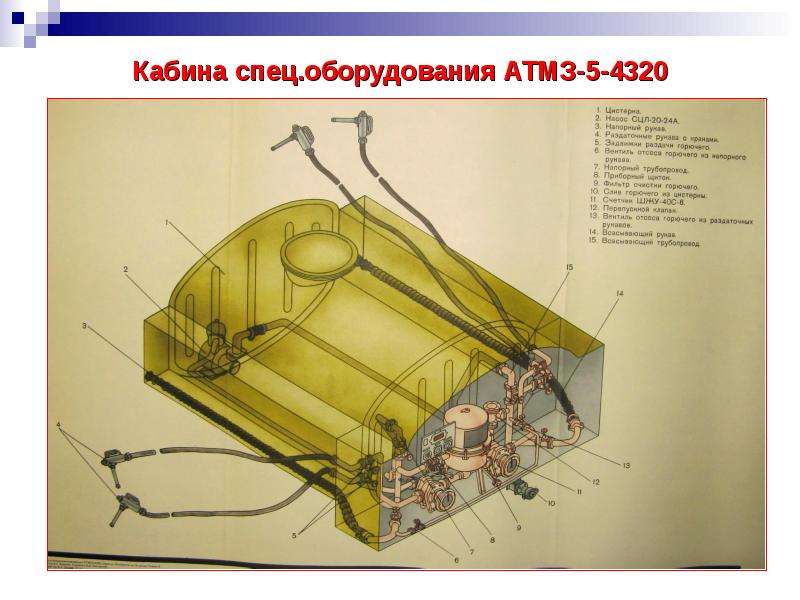

Кабина спец.оборудования АТМЗ-5-4320

Слайд 9

Описание слайда:

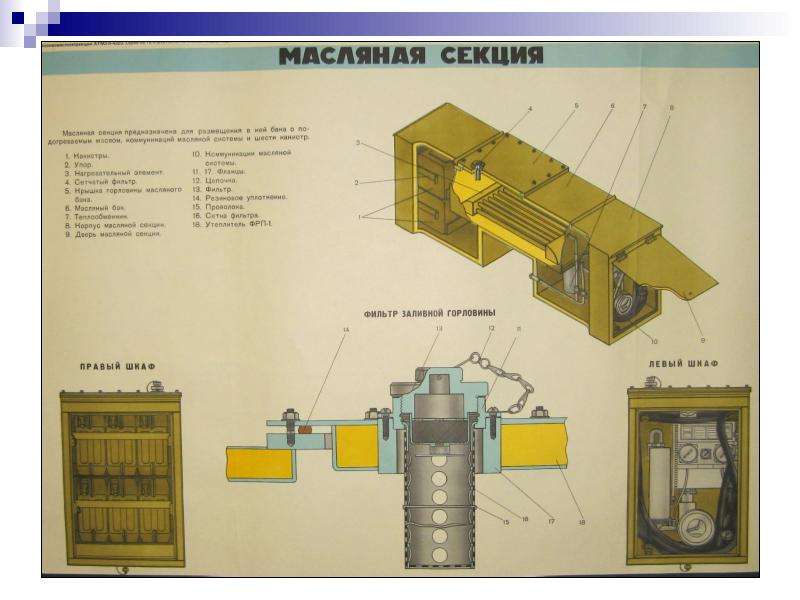

Слайд 10

Описание слайда:

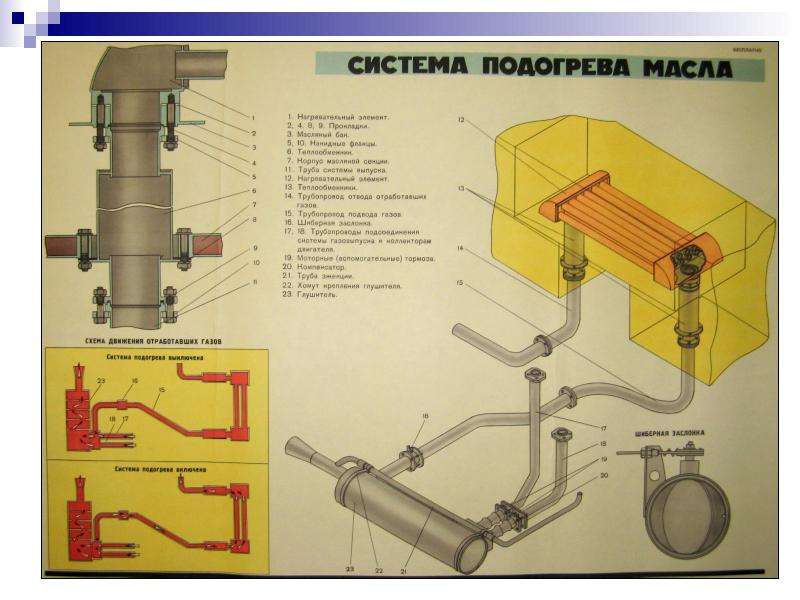

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

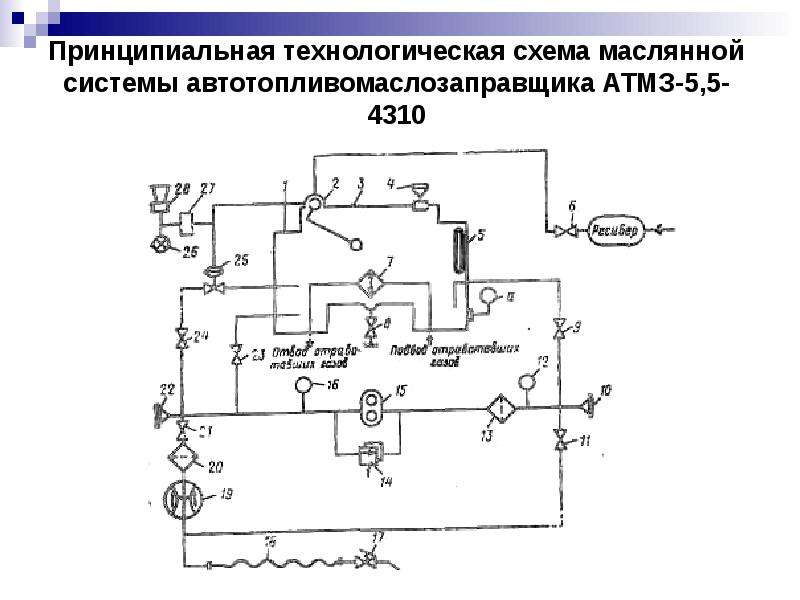

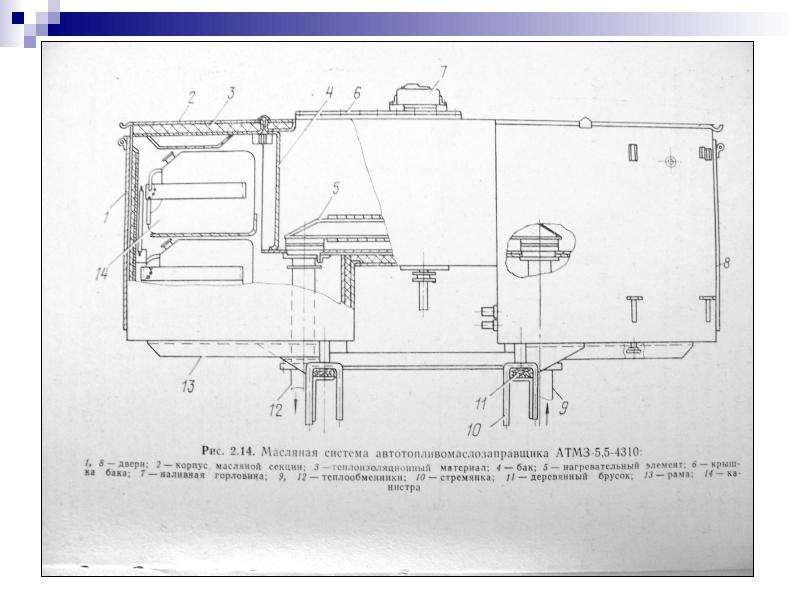

Принципиальная технологическая схема маслянной системы автотопливомаслозаправщика АТМЗ-5,5-4310

Слайд 13

Описание слайда:

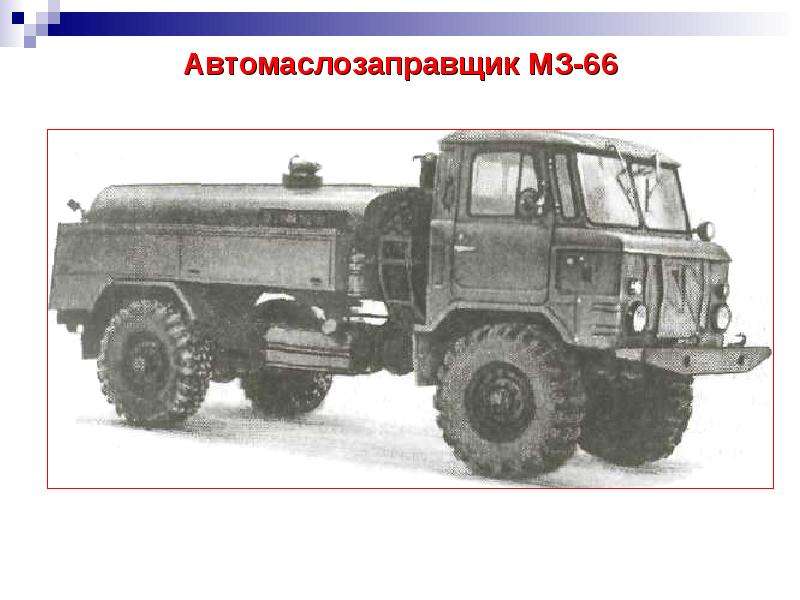

Автомаслозаправщик МЗ-66

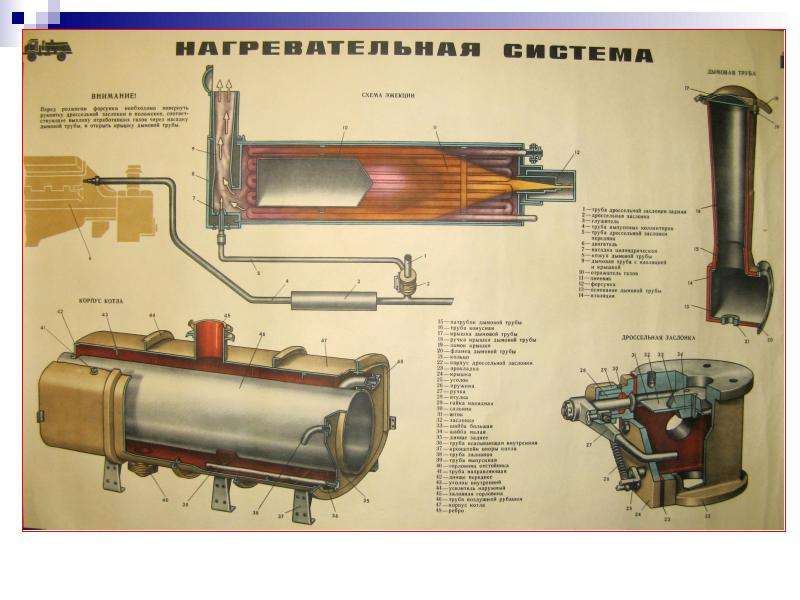

Слайд 14

Описание слайда:

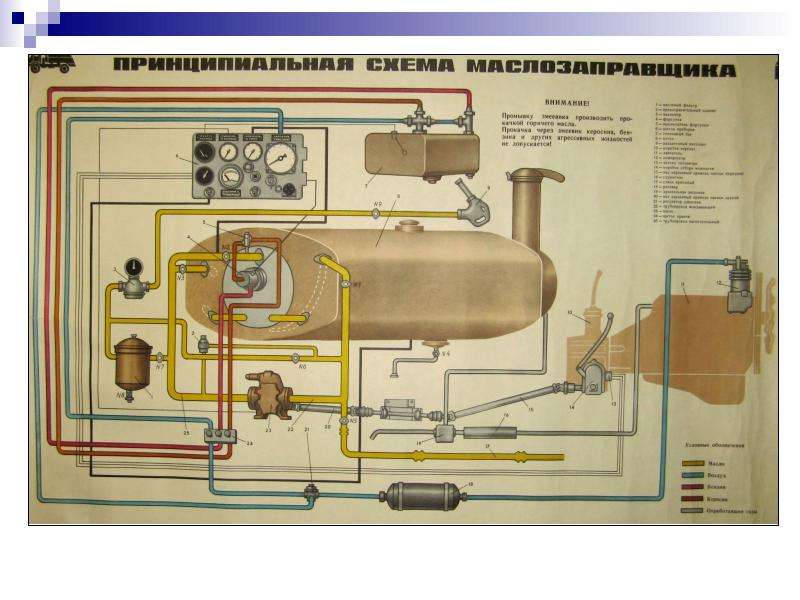

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

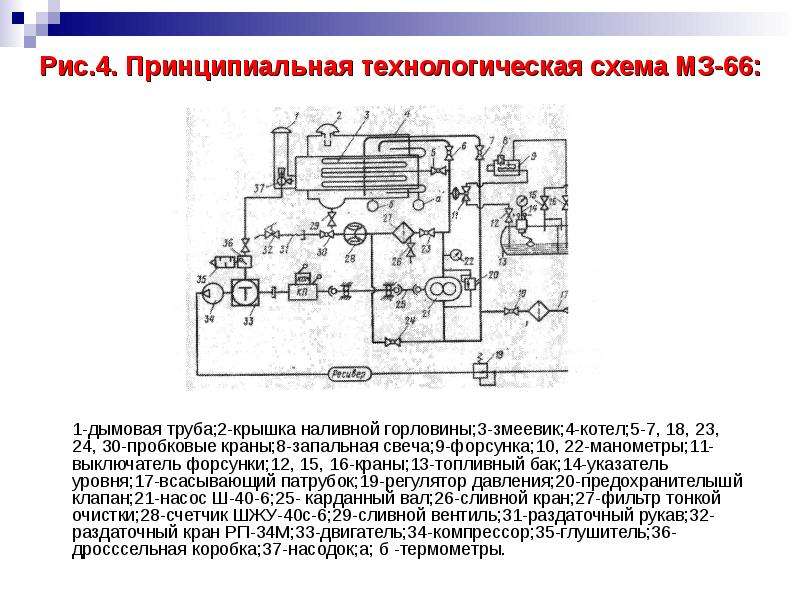

Рис.4. Принципиальная технологическая схема МЗ-66: 1-дымовая труба;2-крышка наливной горловины;3-змеевик;4-котел;5-7, 18, 23, 24, 30-пробковые краны;8-запальная свеча;9-форсунка;10, 22-манометры;11-выключатель форсунки;12, 15, 16-краны;13-топливный бак;14-указатель уровня;17-всасывающий патрубок;19-регулятор давления;20-предохранителышй клапан;21-насос Ш-40-6;25- карданный вал;26-сливной кран;27-фильтр тонкой очистки;28-счетчик ШЖУ-40с-6;29-сливной вентиль;31-раздаточный рукав;32-раздаточный кран РП-34М;33-двигатель;34-компрессор;35-глушитель;36-дросссельная коробка;37-насодок;а; б -термометры.

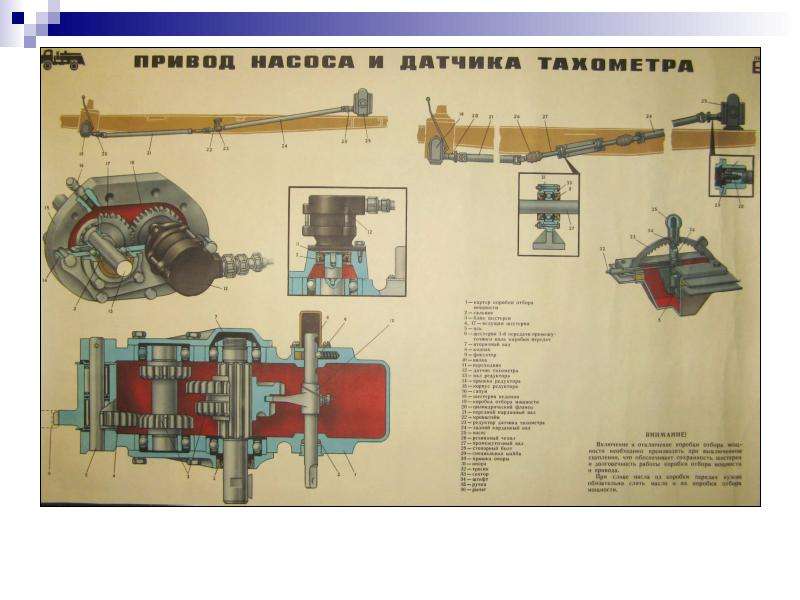

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

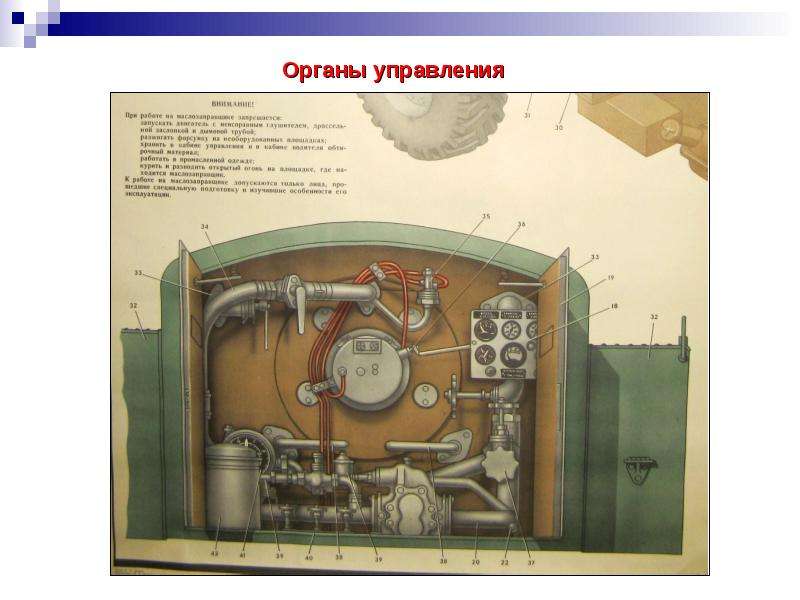

Органы управления

Слайд 19

Описание слайда:

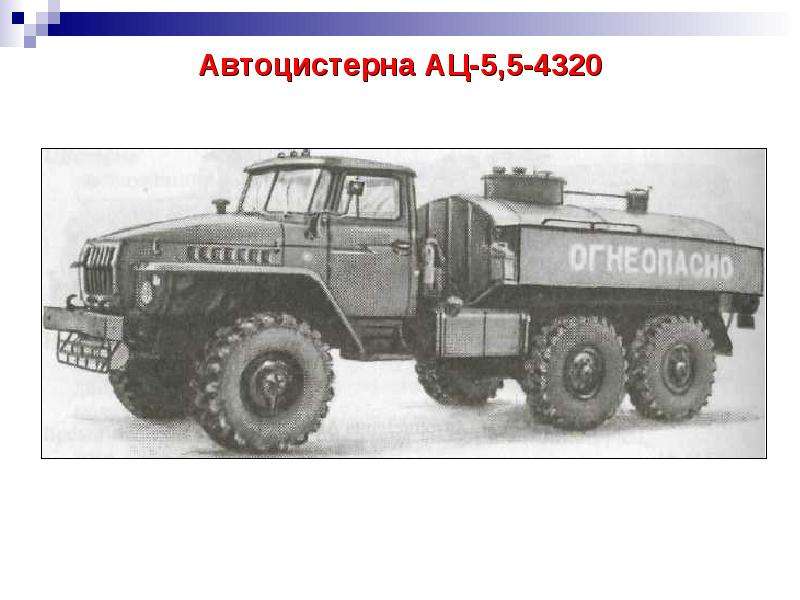

Автоцистерна АЦ-5,5-4320

Слайд 20

Описание слайда:

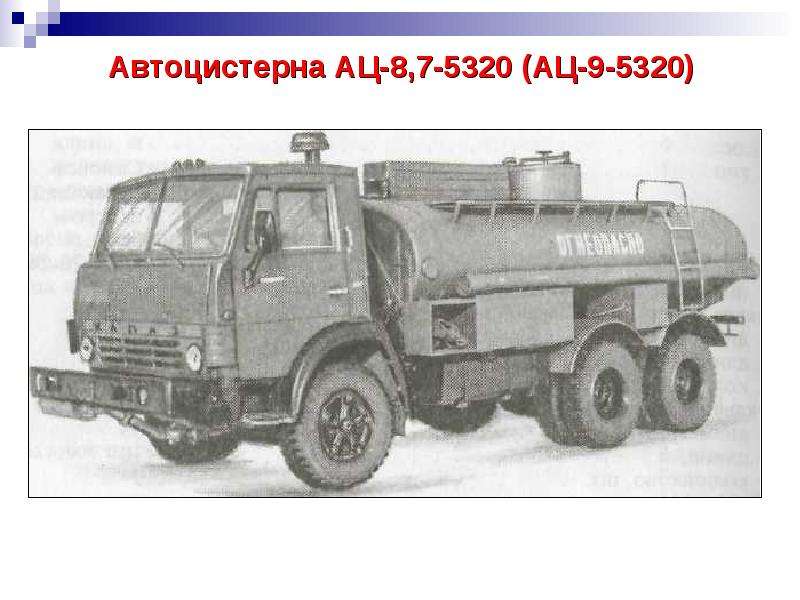

Автоцистерна АЦ-8,7-5320 (АЦ-9-5320)

Слайд 21

Описание слайда:

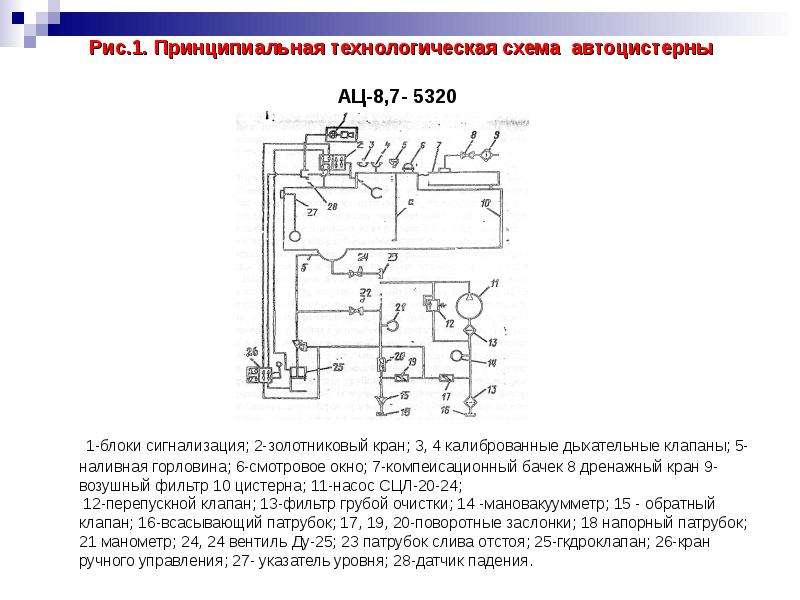

Рис.1. Принципиальная технологическая схема автоцистерны АЦ-8,7- 5320 1-блоки сигнализация; 2-золотниковый кран; 3, 4 калиброванные дыхательные клапаны; 5-наливная горловина; 6-смотровое окно; 7-компеисационный бачек 8 дренажный кран 9-возушный фильтр 10 цистерна; 11-насос СЦЛ-20-24; 12-перепускной клапан; 13-фильтр грубой очистки; 14 -мановакуумметр; 15 - обратный клапан; 16-всасывающий патрубок; 17, 19, 20-поворотные заслонки; 18 напорный патрубок; 21 манометр; 24, 24 вентиль Ду-25; 23 патрубок слива отстоя; 25-гкдроклапан; 26-кран ручного управления; 27- указатель уровня; 28-датчик падения.

Слайд 22

Описание слайда:

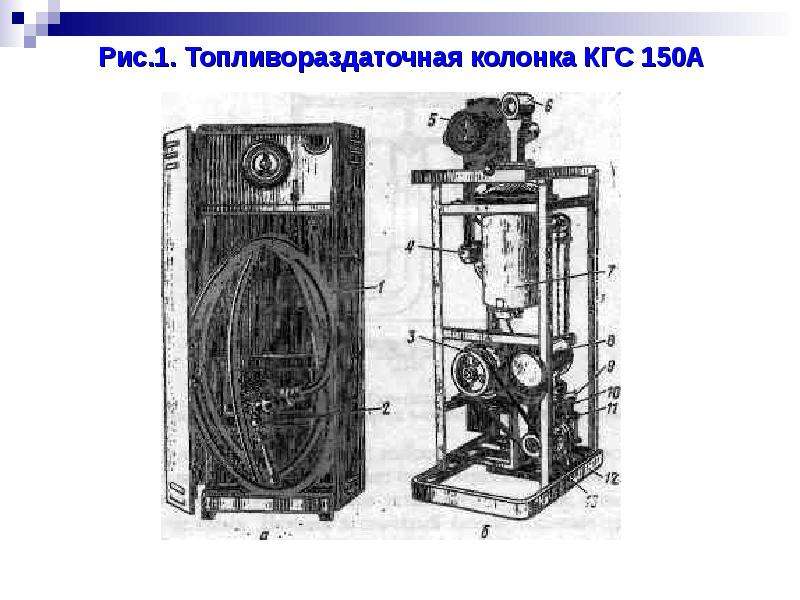

Рис.1. Топливораздаточная колонка КГС 150А

Слайд 23

Описание слайда:

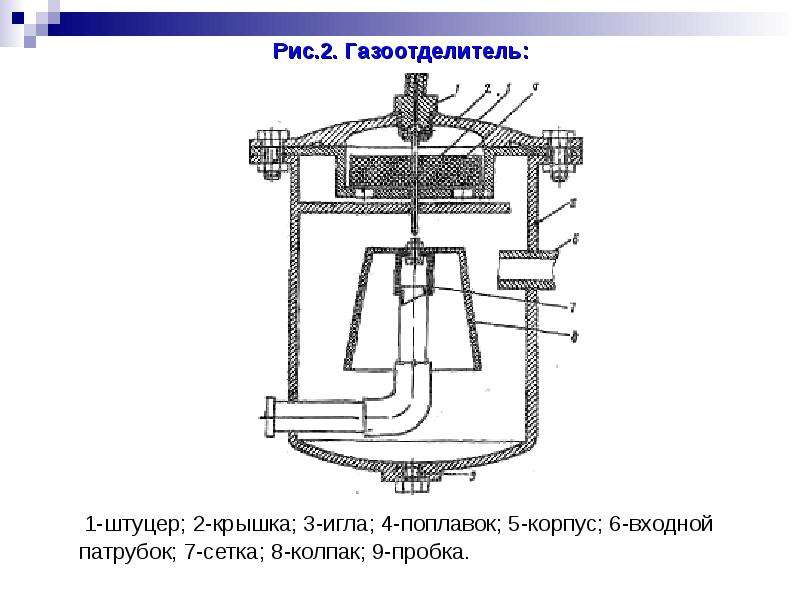

Рис.2. Газоотделитель: 1-штуцер; 2-крышка; 3-игла; 4-поплавок; 5-корпус; 6-входной патрубок; 7-сетка; 8-колпак; 9-пробка.

Слайд 24

Описание слайда:

Рис.3. Технологическая схема колонки КГС-150А: l-резервуар; 2-обратный клапан с фильтром-сеткой; 3-перепускной клапан; 4-насос ЦВС-10КГС; 5-воронка; 6-фильтр ФГТ-15-40; 7-поплавковая камера; 8-пламегасигель; 9-газоотделитель; 10-обратный клапан; 11-счетчик ШЖУ-40с-6; 12-индикатор; 13-раздаточный рукав; 14-раздаточный кран АКТ-32; 15-кнопка ПУСК; 16-кнопка СТОП; 17-реле пускателя; 18-контакты теплового реле; 19-контур заземления; 20-электродвигатель; 21-тепловое реле; 22-контакты реле пускателя; 23-котакты блокировки реле пускателя; 24-клиноременная передача; А, С-выводы

Слайд 25

Описание слайда:

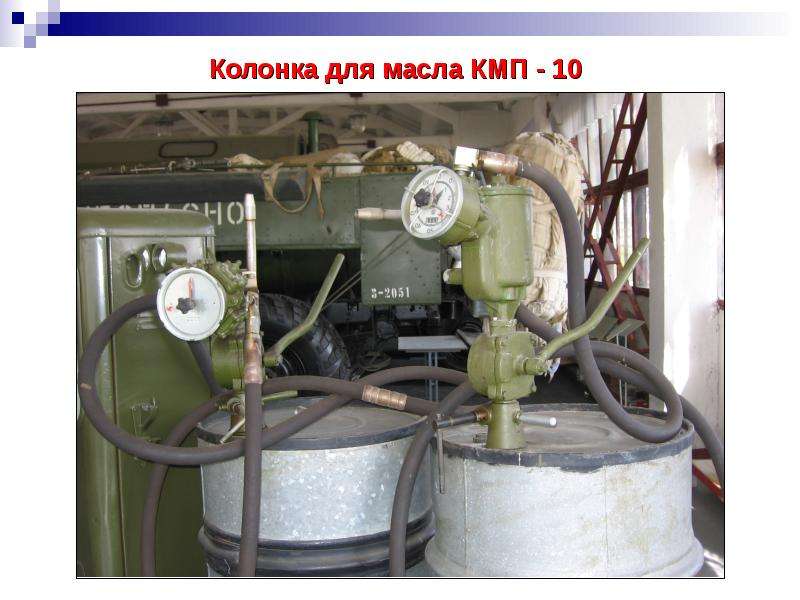

Колонка для масла КМП - 10

Слайд 26

Описание слайда:

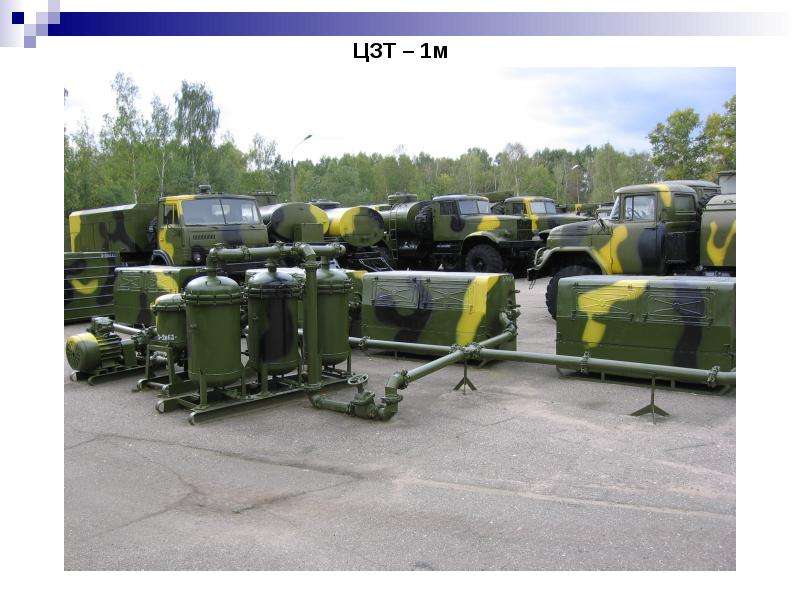

ЦЗТ – 1м

Слайд 27

Описание слайда:

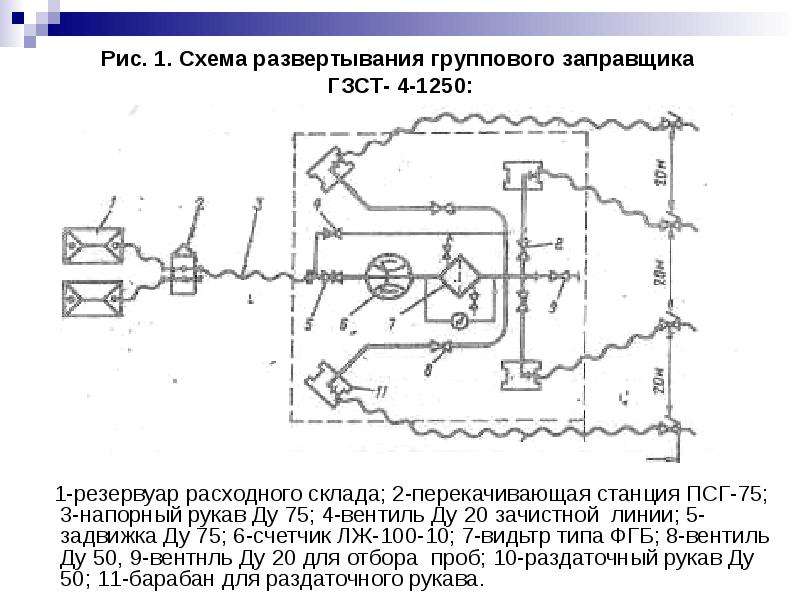

Рис. 1. Схема развертывания группового заправщика ГЗСТ- 4-1250: 1-резервуар расходного склада; 2-перекачивающая станция ПСГ-75; 3-напорный рукав Ду 75; 4-вентиль Ду 20 зачистной линии; 5-задвижка Ду 75; 6-счетчик ЛЖ-100-10; 7-видьтр типа ФГБ; 8-вентиль Ду 50, 9-вентнль Ду 20 для отбора проб; 10-раздаточный рукав Ду 50; 11-барабан для раздаточного рукава.

Слайд 28

Описание слайда:

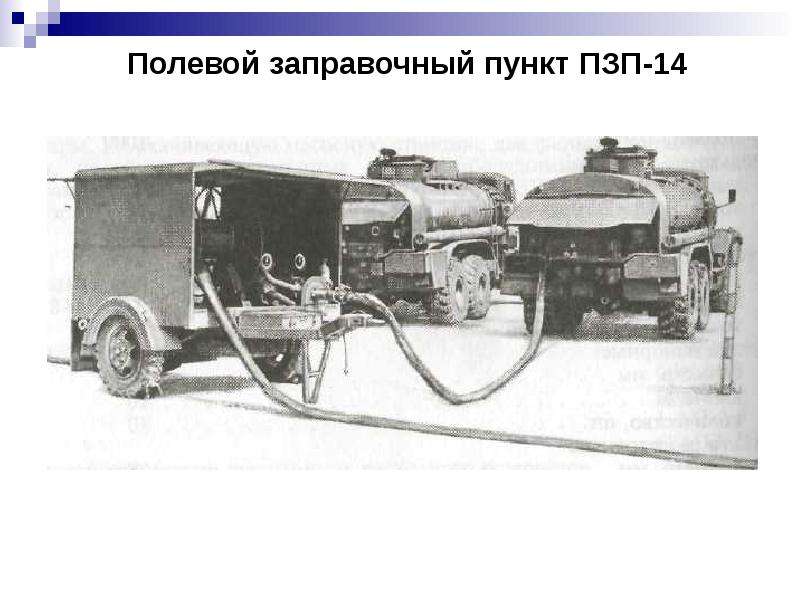

Полевой заправочный пункт ПЗП-14

Слайд 29

Описание слайда:

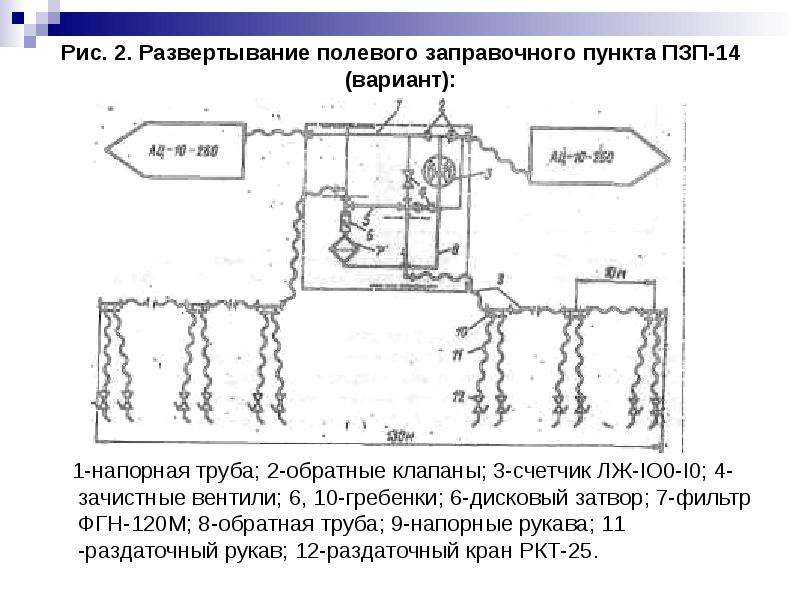

Рис. 2. Развертывание полевого заправочного пункта ПЗП-14 (вариант): 1-напорная труба; 2-обратные клапаны; 3-счетчик ЛЖ-IO0-I0; 4-зачистные вентили; 6, 10-гребенки; 6-дисковый затвор; 7-фильтр ФГН-120М; 8-обратная труба; 9-напорные рукава; 11 -раздаточный рукав; 12-раздаточный кран РКТ-25.

Слайд 30

Описание слайда:

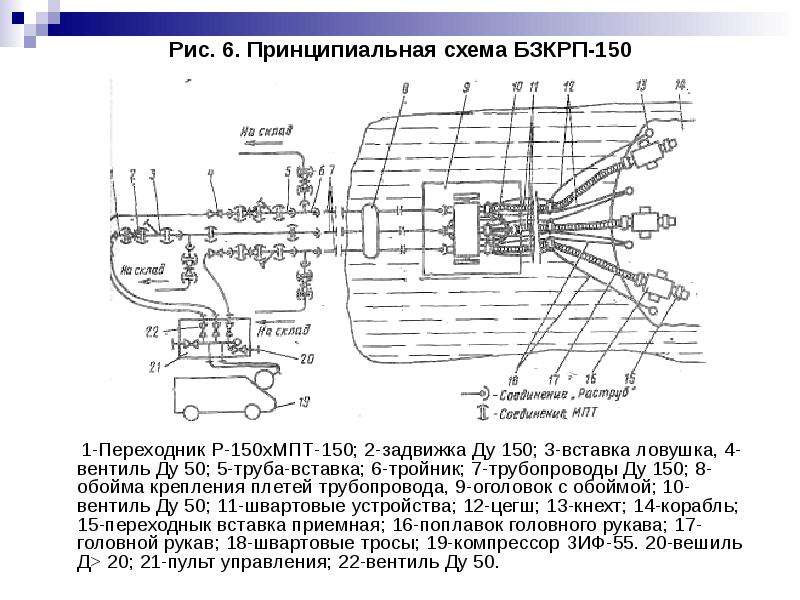

Рис. 6. Принципиальная схема БЗКРП-150 1-Переходник Р-150хМПТ-150; 2-задвижка Ду 150; 3-вставка ловушка, 4-вентиль Ду 50; 5-труба-вставка; 6-тройник; 7-трубопроводы Ду 150; 8-обойма крепления плетей трубопровода, 9-оголовок с обоймой; 10-вентиль Ду 50; 11-швартовые устройства; 12-цегш; 13-кнехт; 14-корабль; 15-переходнык вставка приемная; 16-поплавок головного рукава; 17-головной рукав; 18-швартовые тросы; 19-компрессор ЗИФ-55. 20-вешиль Д> 20; 21-пульт управления; 22-вентиль Ду 50.

Слайд 31

Описание слайда:

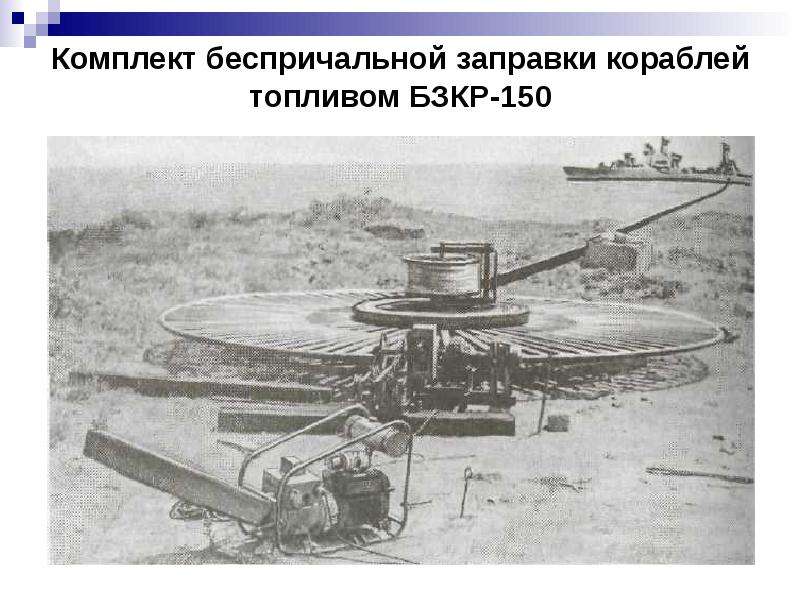

Комплект беспричальной заправки кораблей топливом БЗКР-150

Слайд 32

Описание слайда:

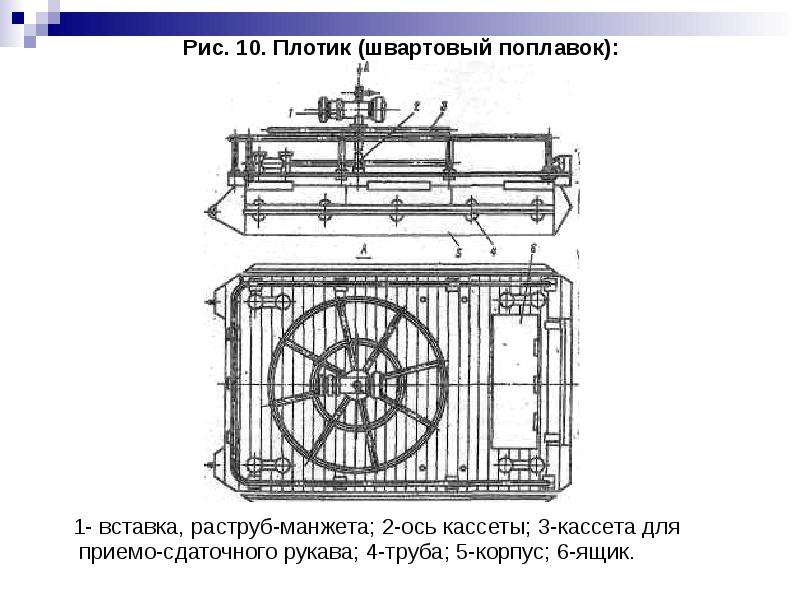

Рис. 10. Плотик (швартовый поплавок): 1- вставка, раструб-манжета; 2-ось кассеты; 3-кассета для приемо-сдаточного рукава; 4-труба; 5-корпус; 6-ящик.

Слайд 33

Описание слайда:

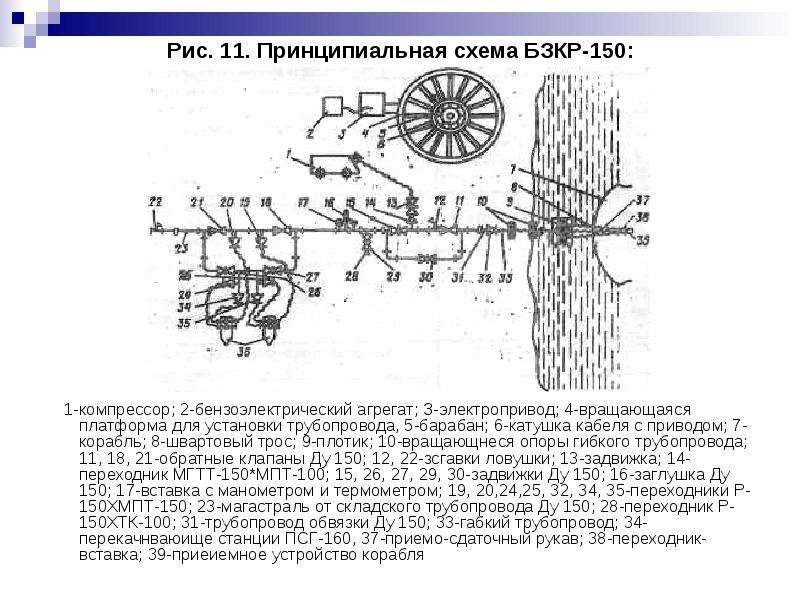

Рис. 11. Принципиальная схема БЗКР-150: 1-компрессор; 2-бензоэлектрический агрегат; З-электропривод; 4-вращающаяся платформа для установки трубопровода, 5-барабан; 6-катушка кабеля с приводом; 7-корабль; 8-швартовый трос; 9-плотик; 10-вращающнеся опоры гибкого трубопровода; 11, 18, 21-обратные клапаны Ду 150; 12, 22-зсгавки ловушки; 13-задвижка; 14-переходник МГТТ-150*МПТ-100; 15, 26, 27, 29, 30-задвижки Ду 150; 16-заглушка Ду 150; 17-вставка с манометром и термометром; 19, 20,24,25, 32, 34, 35-переходники Р-150ХМПТ-150; 23-магастраль от складского трубопровода Ду 150; 28-переходник Р-150ХТК-100; 31-трубопровод обвязки Ду 150; 33-габкий трубопровод; 34-перекачнваюище станции ПСГ-160, 37-приемо-сдаточный рукав; 38-переходник-вставка; 39-приеиемное устройство корабля

Слайд 34

Описание слайда:

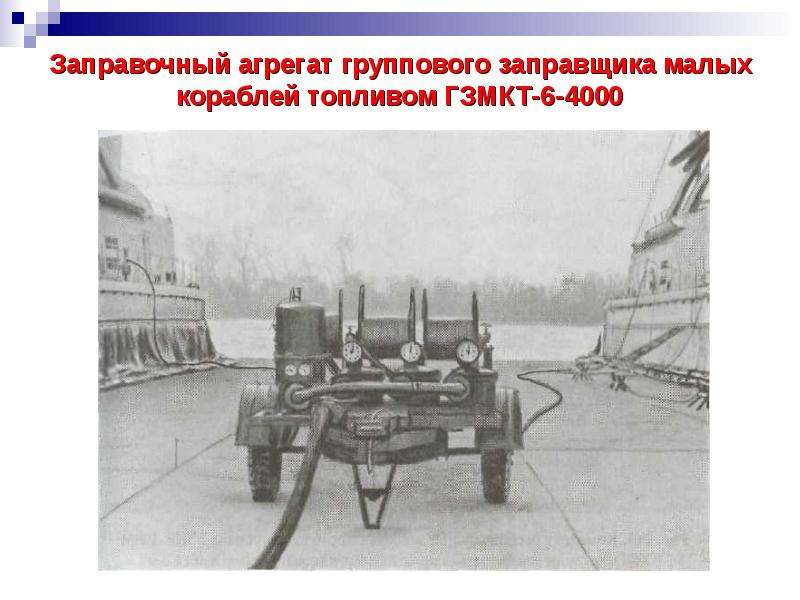

Заправочный агрегат группового заправщика малых кораблей топливом ГЗМКТ-6-4000

Слайд 35

Описание слайда:

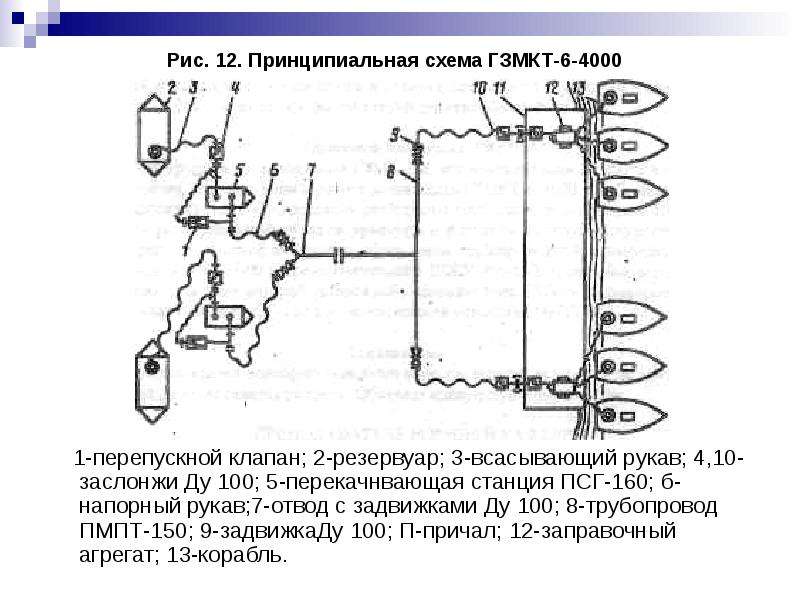

Рис. 12. Принципиальная схема ГЗМКТ-6-4000 1-перепускной клапан; 2-резервуар; 3-всасывающий рукав; 4,10-заслонжи Ду 100; 5-перекачнвающая станция ПСГ-160; б-напорный рукав;7-отвод с задвижками Ду 100; 8-трубопровод ПМПТ-150; 9-задвижкаДу 100; П-причал; 12-заправочный агрегат; 13-корабль.
