Слайд 1

Описание слайда:

Тема №5: Технические средства перекачки горючего и масел. Занятие №5: Практическая работа на мотонасосных установках для горючего и масел.

Слайд 2

Описание слайда:

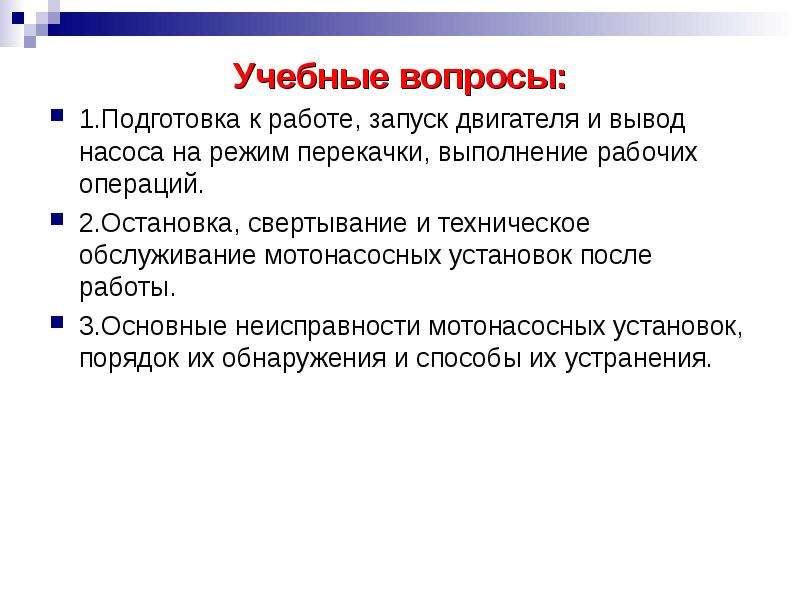

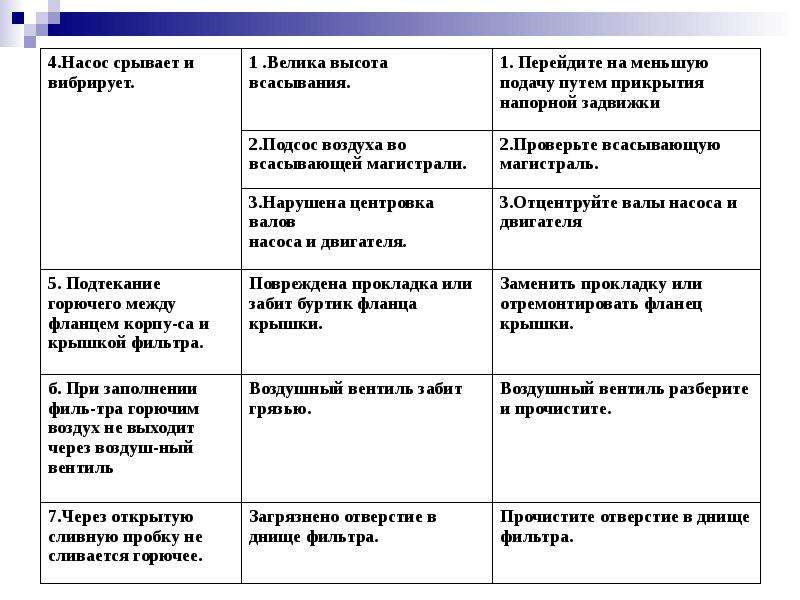

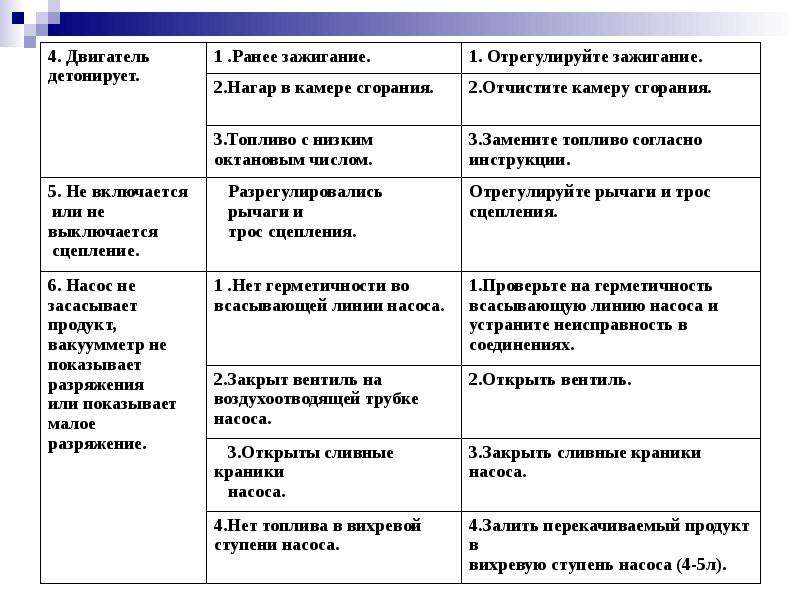

Учебные вопросы: Учебные вопросы: 1.Подготовка к работе, запуск двигателя и вывод насоса на режим перекачки, выполнение рабочих операций. 2.Остановка, свертывание и техническое обслуживание мотонасосных установок после работы. 3.Основные неисправности мотонасосных установок, порядок их обнаружения и способы их устранения.

Слайд 3

Описание слайда:

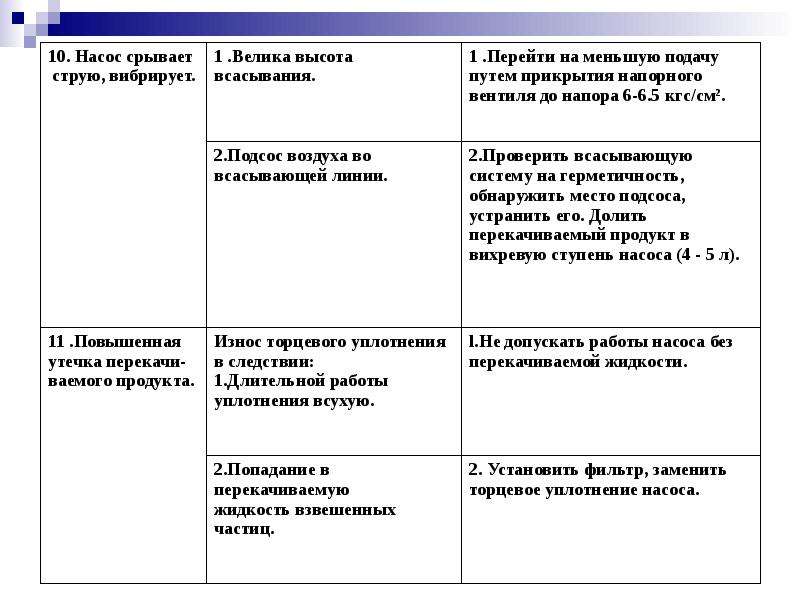

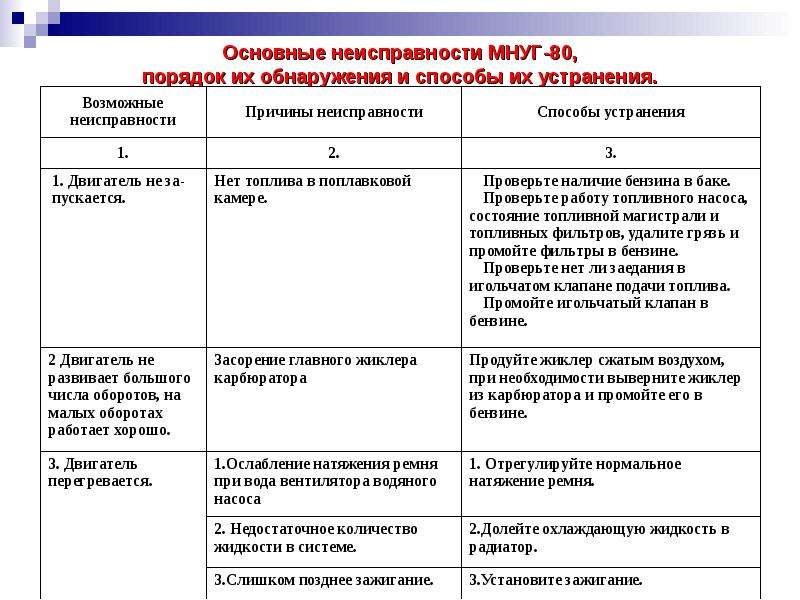

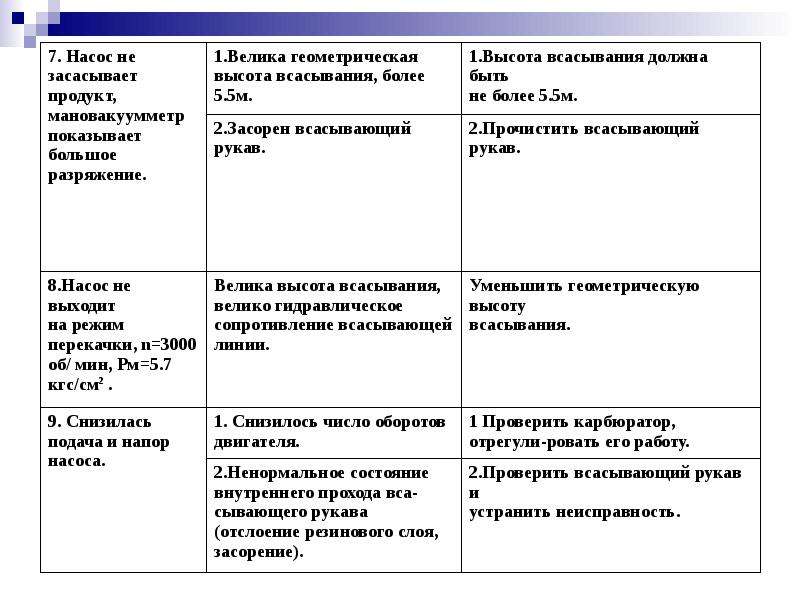

Практическая работа на мотонасосной установке МНУГ - 80" Практическая работа на мотонасосной установке МНУГ - 80" Подготовка к работе: установить на ровной площадке, соблюдая противопожарное расстояние между резервуаром с горючим и установкой; снять брезентовый чехол; снять рукава с установки, отсоединить заглушки и осмотреть их; заземлить установку, для чего забить в землю костыль заземляющего устройства; проверить наличие смазки в подшипниках насоса и при необходимости добавить ее; проверить рукой карданный вал на проворачивание: вал насоса должен вращаться свободно;

Слайд 4

Описание слайда:

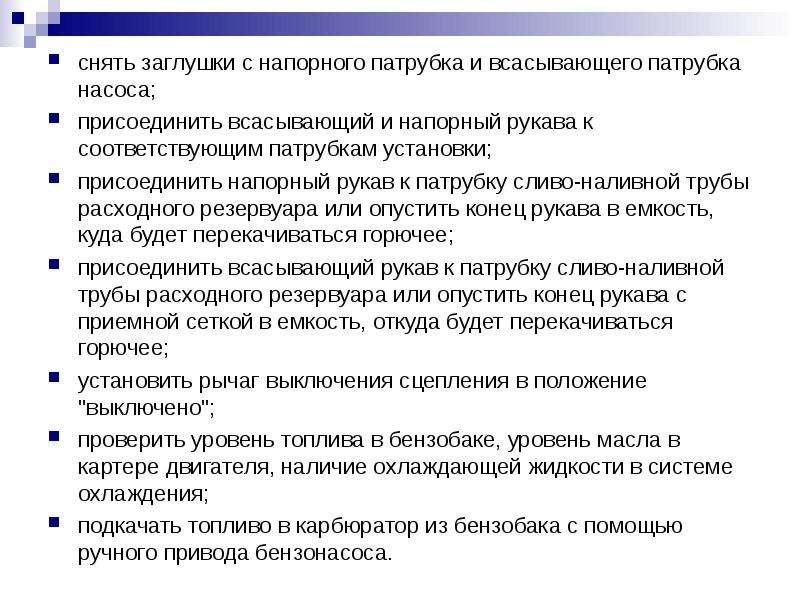

снять заглушки с напорного патрубка и всасывающего патрубка насоса; снять заглушки с напорного патрубка и всасывающего патрубка насоса; присоединить всасывающий и напорный рукава к соответствующим патрубкам установки; присоединить напорный рукав к патрубку сливо-наливной трубы расходного резервуара или опустить конец рукава в емкость, куда будет перекачиваться горючее; присоединить всасывающий рукав к патрубку сливо-наливной трубы расходного резервуара или опустить конец рукава с приемной сеткой в емкость, откуда будет перекачиваться горючее; установить рычаг выключения сцепления в положение "выключено"; проверить уровень топлива в бензобаке, уровень масла в картере двигателя, наличие охлаждающей жидкости в системе охлаждения; подкачать топливо в карбюратор из бензобака с помощью ручного привода бензонасоса.

Слайд 5

Описание слайда:

1.2.Запуск двигателя и вывод насоса на режим перекачки. 1.2.Запуск двигателя и вывод насоса на режим перекачки. залить в насос 5л. перекачиваемого продукта; запустить двигатель стартером; прогреть двигатель на оборотах холостого хода и средних оборотах, пока температура охлаждающей жидкости в двигателе не достигнет 600С; проверить показания приборов; включить насос, для чего рычаг сцепления плавно подать от себя; увеличить частоту вращения коленвала двигателя до 3000 об/мин., для чего рычаг газа подать на себя и следить за показаниями тахометра; при достижении давления на моновакуумметре 0.5 кгс/см плавно открыть напорный вентиль насоса.

Слайд 6

Описание слайда:

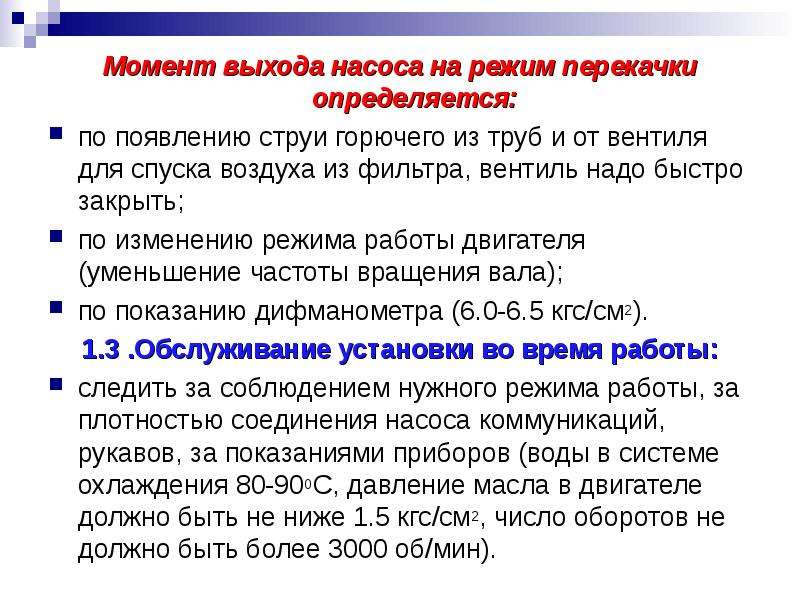

Момент выхода насоса на режим перекачки определяется: Момент выхода насоса на режим перекачки определяется: по появлению струи горючего из труб и от вентиля для спуска воздуха из фильтра, вентиль надо быстро закрыть; по изменению режима работы двигателя (уменьшение частоты вращения вала); по показанию дифманометра (6.0-6.5 кгс/см2). 1.3 .Обслуживание установки во время работы: следить за соблюдением нужного режима работы, за плотностью соединения насоса коммуникаций, рукавов, за показаниями приборов (воды в системе охлаждения 80-900С, давление масла в двигателе должно быть не ниже 1.5 кгс/см2, число оборотов не должно быть более 3000 об/мин).

Слайд 7

Описание слайда:

Выполнение рабочих операций. Выполнение рабочих операций. Зачистка железнодорожных цистерн и резервуаров: Зачистка производится одновременно с перекачкой или после окончания перекачки, для чего: подсоединить зачистной рукав к зачистному вентилю; опустить свободный конец рукава в защищаемую емкость с таким расчетом, чтобы он находился в самой нижней точке; открыть зачистной вентиль и закрыть всасывающий патрубок неработающего всасывающего рукава и закрыть два напорных, если перекачка прекращена; продолжать перекачку через зачистной рукав по той же схеме, что работали до этого (с фильтрацией или без нее) обороты вала насоса 1500-2000 об/мин.

Слайд 8

Описание слайда:

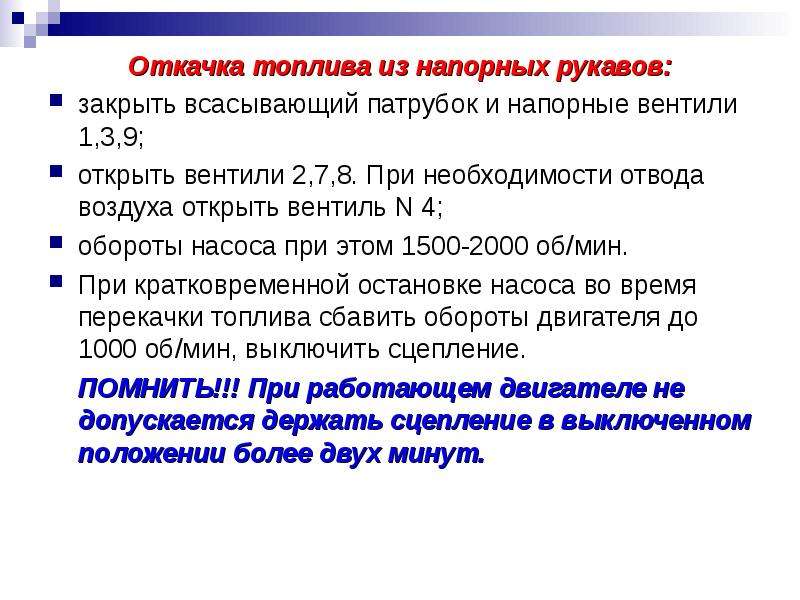

Откачка топлива из напорных рукавов: Откачка топлива из напорных рукавов: закрыть всасывающий патрубок и напорные вентили 1,3,9; открыть вентили 2,7,8. При необходимости отвода воздуха открыть вентиль N 4; обороты насоса при этом 1500-2000 об/мин. При кратковременной остановке насоса во время перекачки топлива сбавить обороты двигателя до 1000 об/мин, выключить сцепление. ПОМНИТЬ!!! При работающем двигателе не допускается держать сцепление в выключенном положении более двух минут.

Слайд 9

Описание слайда:

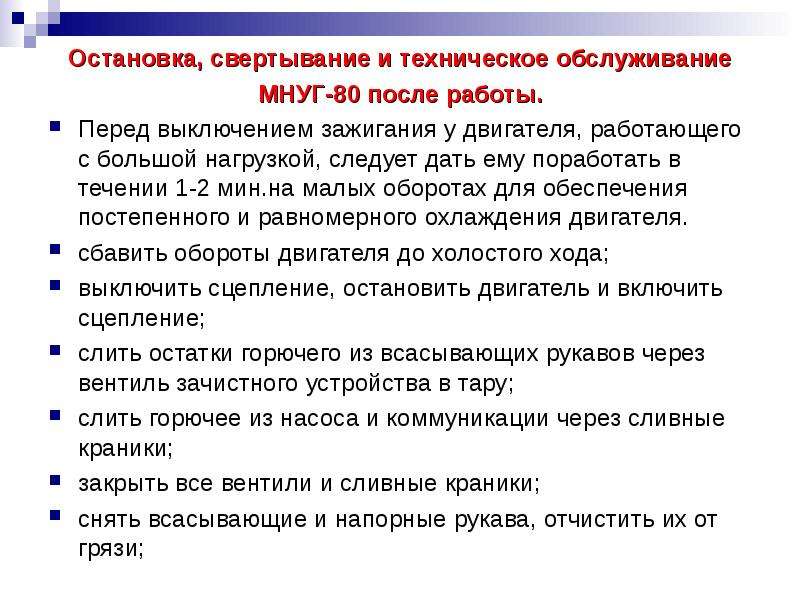

Остановка, свертывание и техническое обслуживание Остановка, свертывание и техническое обслуживание МНУГ-80 после работы. Перед выключением зажигания у двигателя, работающего с большой нагрузкой, следует дать ему поработать в течении 1-2 мин.на малых оборотах для обеспечения постепенного и равномерного охлаждения двигателя. сбавить обороты двигателя до холостого хода; выключить сцепление, остановить двигатель и включить сцепление; слить остатки горючего из всасывающих рукавов через вентиль зачистного устройства в тару; слить горючее из насоса и коммуникации через сливные краники; закрыть все вентили и сливные краники; снять всасывающие и напорные рукава, отчистить их от грязи;

Слайд 10

Описание слайда:

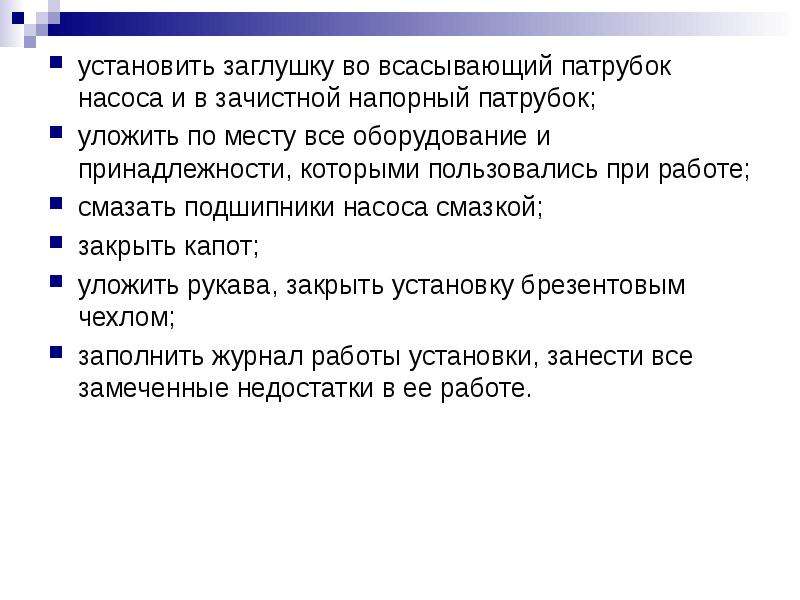

установить заглушку во всасывающий патрубок насоса и в зачистной напорный патрубок; установить заглушку во всасывающий патрубок насоса и в зачистной напорный патрубок; уложить по месту все оборудование и принадлежности, которыми пользовались при работе; смазать подшипники насоса смазкой; закрыть капот; уложить рукава, закрыть установку брезентовым чехлом; заполнить журнал работы установки, занести все замеченные недостатки в ее работе.

Слайд 11

Описание слайда:

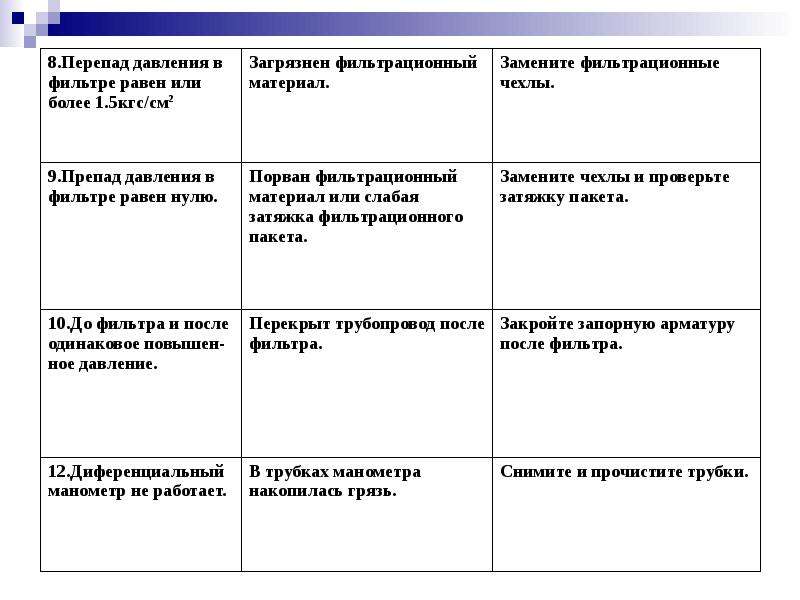

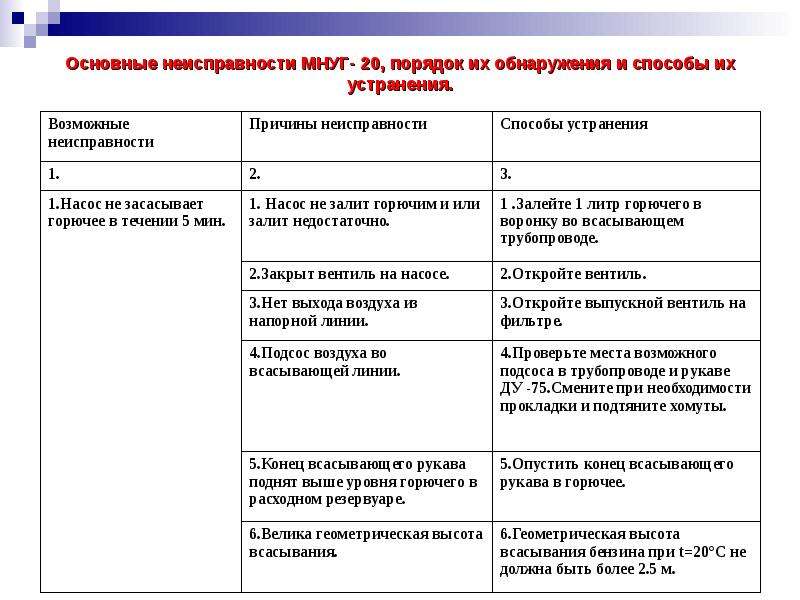

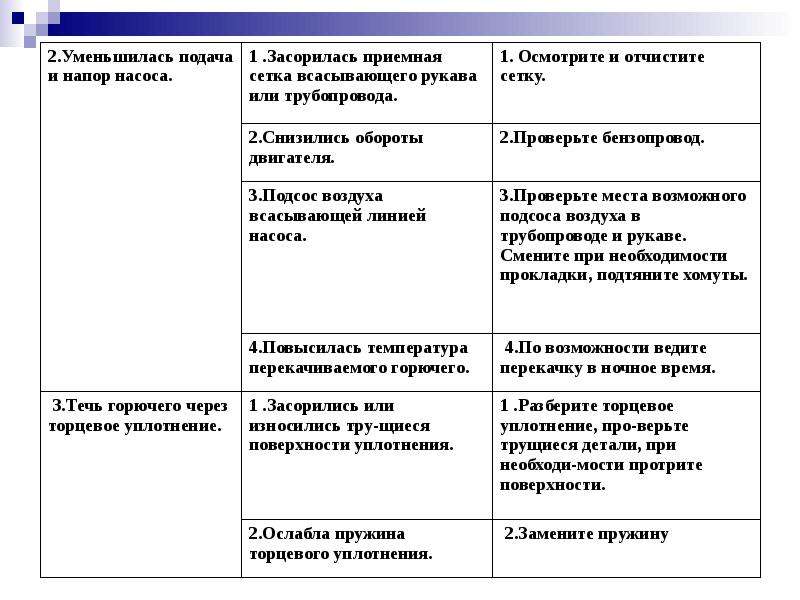

Практическая работа на мотонасосной установке МНУГ - 20 Практическая работа на мотонасосной установке МНУГ - 20 Подготовка к работе: установить на ровной площадке, опустить опоры; снять с установки рукава; открыть дверцы капота; заземлить установку (трос крепится гайкой у резной опоры); проверить уровень масла в двигателе, наличие бензина; -подсоединить рукава в зависимости от выполняемых операций, перекачка через фильтр, минуя фильтр, через фильтр и счетчики; открыть вентиль фильтра и воздушный вентиль насоса; залить в насос 1 литр горючего; закрыть напорную задвижку; Работу выполняют 2 человека.

Слайд 12

Описание слайда:

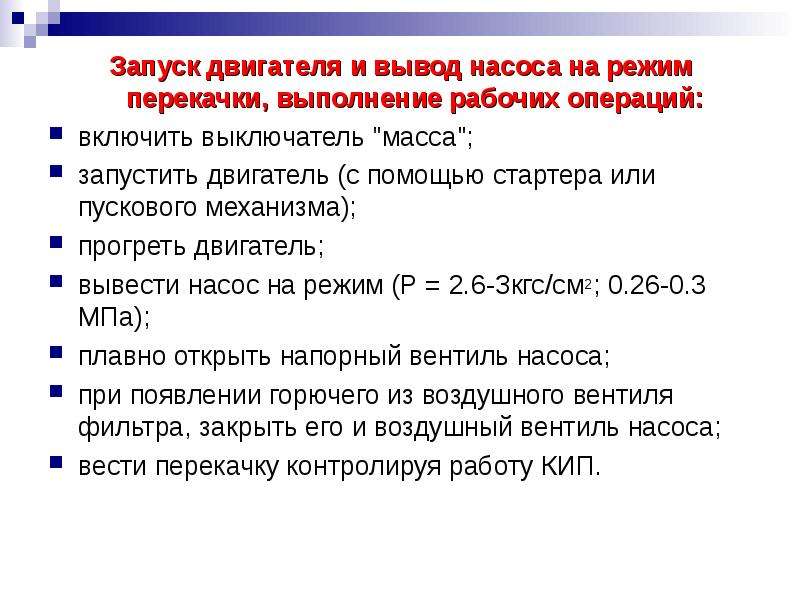

Запуск двигателя и вывод насоса на режим перекачки, выполнение рабочих операций: Запуск двигателя и вывод насоса на режим перекачки, выполнение рабочих операций: включить выключатель "масса"; запустить двигатель (с помощью стартера или пускового механизма); прогреть двигатель; вывести насос на режим (Р = 2.6-Зкгс/см2; 0.26-0.3 МПа); плавно открыть напорный вентиль насоса; при появлении горючего из воздушного вентиля фильтра, закрыть его и воздушный вентиль насоса; вести перекачку контролируя работу КИП.

Слайд 13

Описание слайда:

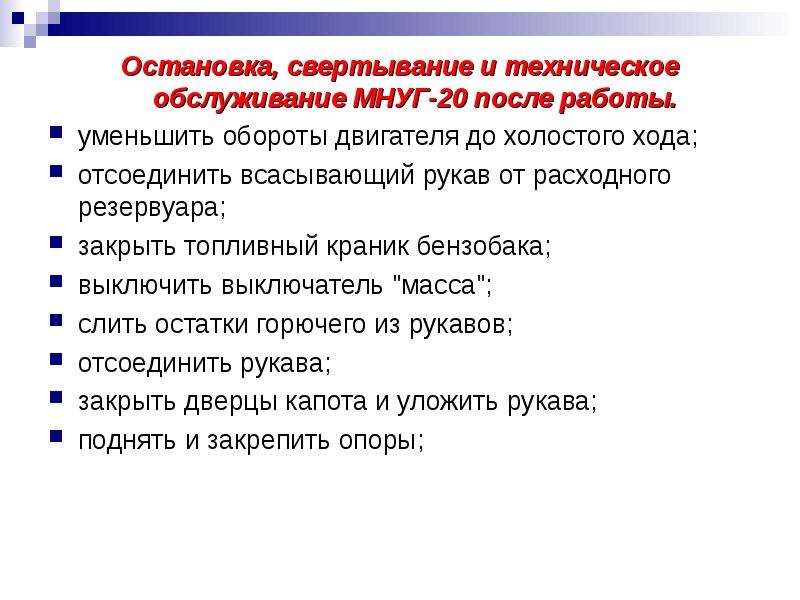

Остановка, свертывание и техническое обслуживание МНУГ-20 после работы. Остановка, свертывание и техническое обслуживание МНУГ-20 после работы. уменьшить обороты двигателя до холостого хода; отсоединить всасывающий рукав от расходного резервуара; закрыть топливный краник бензобака; выключить выключатель "масса"; слить остатки горючего из рукавов; отсоединить рукава; закрыть дверцы капота и уложить рукава; поднять и закрепить опоры;

Слайд 14

Описание слайда:

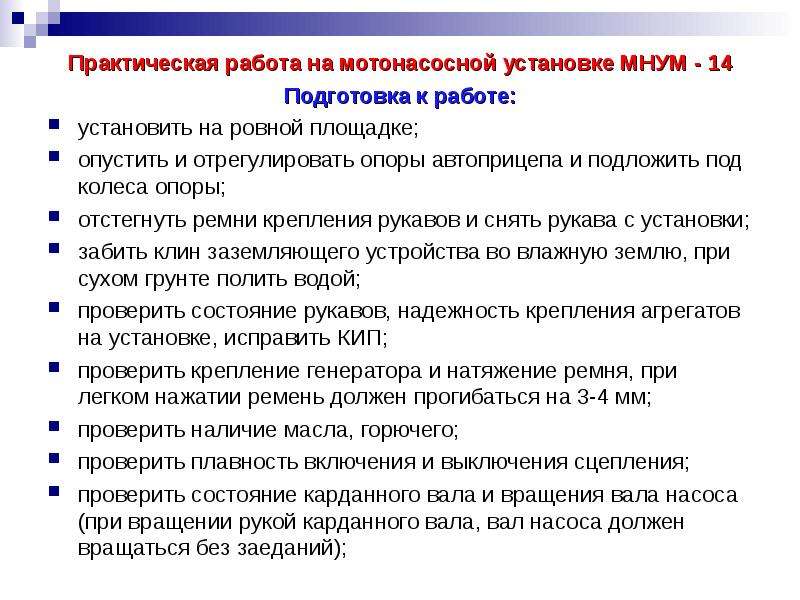

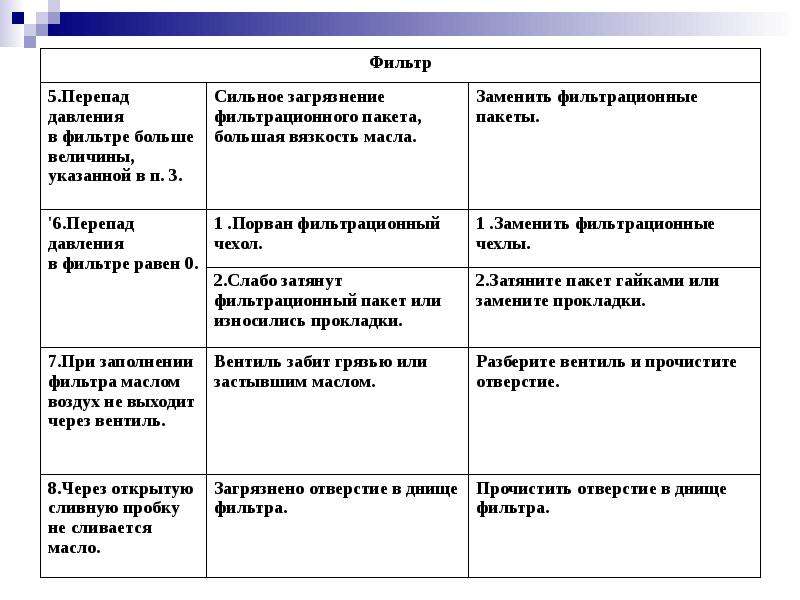

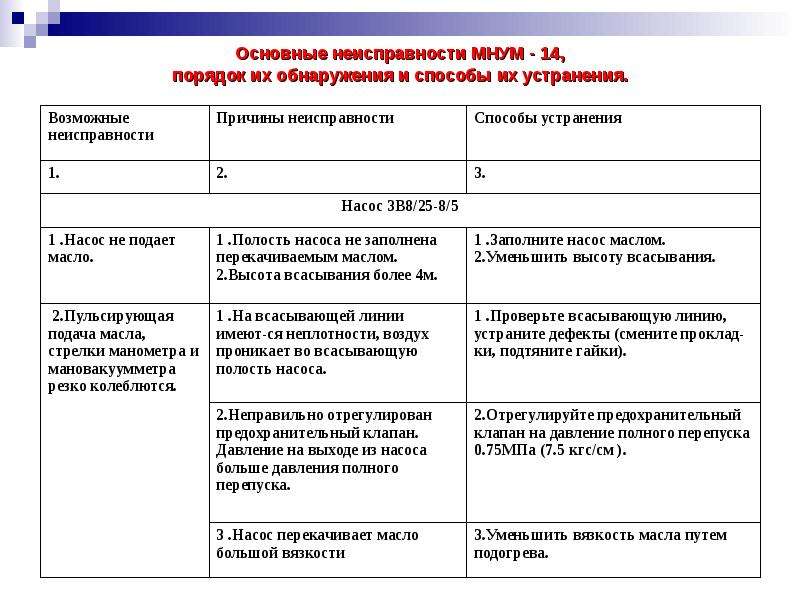

Практическая работа на мотонасосной установке МНУМ - 14 Практическая работа на мотонасосной установке МНУМ - 14 Подготовка к работе: установить на ровной площадке; опустить и отрегулировать опоры автоприцепа и подложить под колеса опоры; отстегнуть ремни крепления рукавов и снять рукава с установки; забить клин заземляющего устройства во влажную землю, при сухом грунте полить водой; проверить состояние рукавов, надежность крепления агрегатов на установке, исправить КИП; проверить крепление генератора и натяжение ремня, при легком нажатии ремень должен прогибаться на 3-4 мм; проверить наличие масла, горючего; проверить плавность включения и выключения сцепления; проверить состояние карданного вала и вращения вала насоса (при вращении рукой карданного вала, вал насоса должен вращаться без заеданий);

Слайд 15

Описание слайда:

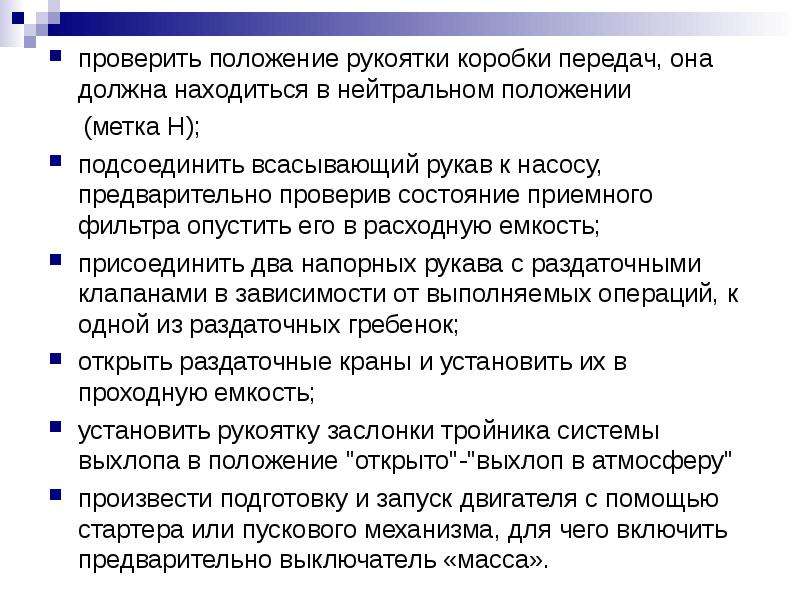

проверить положение рукоятки коробки передач, она должна находиться в нейтральном положении проверить положение рукоятки коробки передач, она должна находиться в нейтральном положении (метка Н); подсоединить всасывающий рукав к насосу, предварительно проверив состояние приемного фильтра опустить его в расходную емкость; присоединить два напорных рукава с раздаточными клапанами в зависимости от выполняемых операций, к одной из раздаточных гребенок; открыть раздаточные краны и установить их в проходную емкость; установить рукоятку заслонки тройника системы выхлопа в положение "открыто"-"выхлоп в атмосферу" произвести подготовку и запуск двигателя с помощью стартера или пускового механизма, для чего включить предварительно выключатель «масса».

Слайд 16

Описание слайда:

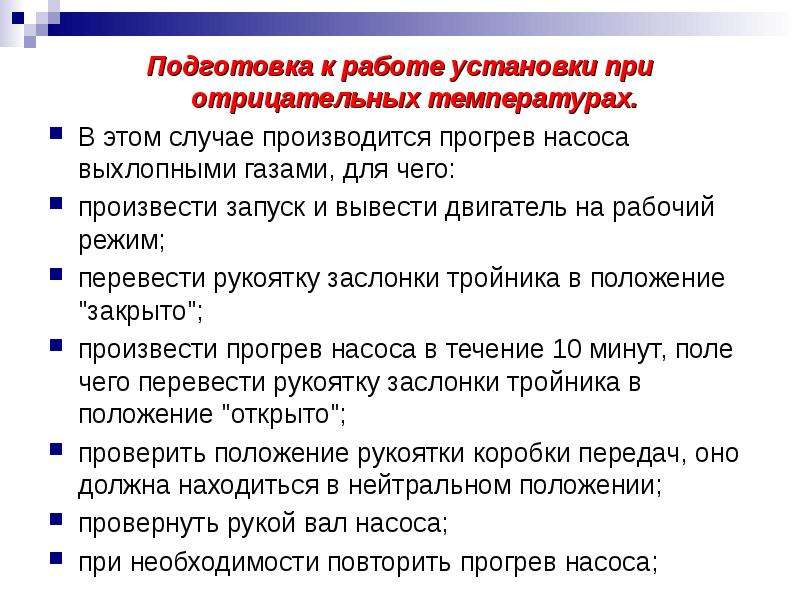

Подготовка к работе установки при отрицательных температурах. Подготовка к работе установки при отрицательных температурах. В этом случае производится прогрев насоса выхлопными газами, для чего: произвести запуск и вывести двигатель на рабочий режим; перевести рукоятку заслонки тройника в положение "закрыто"; произвести прогрев насоса в течение 10 минут, поле чего перевести рукоятку заслонки тройника в положение "открыто"; проверить положение рукоятки коробки передач, оно должна находиться в нейтральном положении; провернуть рукой вал насоса; при необходимости повторить прогрев насоса;

Слайд 17

Описание слайда:

Вывод насоса на режим перекачки, Вывод насоса на режим перекачки, выполнение рабочих операций. Перекачка масла производится на следующих передачах коробки передач: вязкость масла до 10 см/с - вторая передача, частота вращения 3000 об/мин. вязкость масла до 25 см/с - первая передача, частота вращения 1500 об/мин. Вакуумметрическая высота всасывания не должна превышать 4 метра. В зависимости от выполняемых операций, открываются необходимые вентили: открыть напорный вентиль; снизить обороты двигателя до минимальных; выключить сцепление, для чего рычаг перевести в сторону фильтра; включить необходимую передачу; плавно отпустить рычаг сцепления, довести обороты двигателя до номинальных;

Слайд 18

Описание слайда:

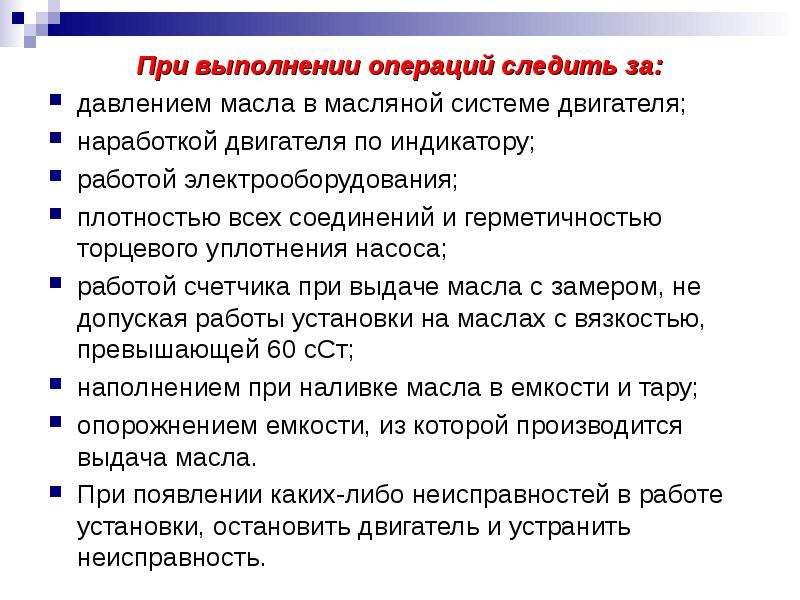

При выполнении операций следить за: При выполнении операций следить за: давлением масла в масляной системе двигателя; наработкой двигателя по индикатору; работой электрооборудования; плотностью всех соединений и герметичностью торцевого уплотнения насоса; работой счетчика при выдаче масла с замером, не допуская работы установки на маслах с вязкостью, превышающей 60 сСт; наполнением при наливке масла в емкости и тару; опорожнением емкости, из которой производится выдача масла. При появлении каких-либо неисправностей в работе установки, остановить двигатель и устранить неисправность.

Слайд 19

Описание слайда:

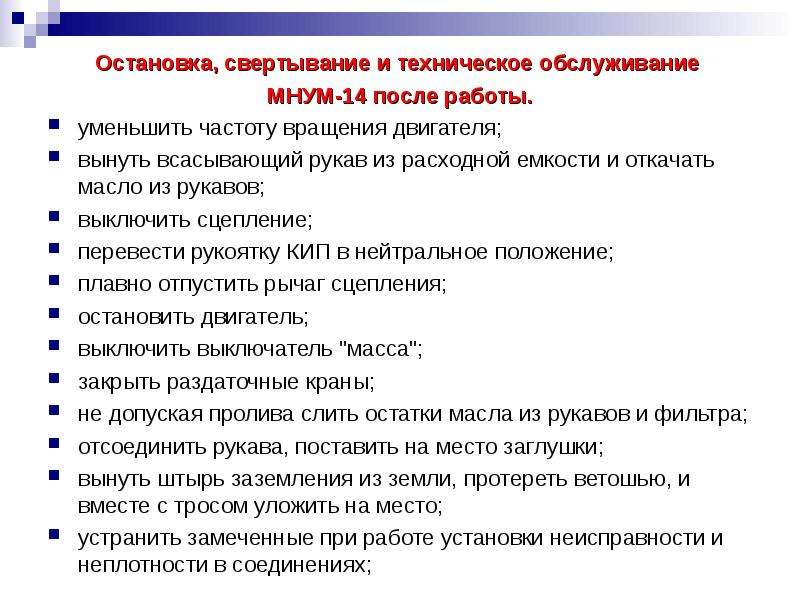

Остановка, свертывание и техническое обслуживание Остановка, свертывание и техническое обслуживание МНУМ-14 после работы. уменьшить частоту вращения двигателя; вынуть всасывающий рукав из расходной емкости и откачать масло из рукавов; выключить сцепление; перевести рукоятку КИП в нейтральное положение; плавно отпустить рычаг сцепления; остановить двигатель; выключить выключатель "масса"; закрыть раздаточные краны; не допуская пролива слить остатки масла из рукавов и фильтра; отсоединить рукава, поставить на место заглушки; вынуть штырь заземления из земли, протереть ветошью, и вместе с тросом уложить на место; устранить замеченные при работе установки неисправности и неплотности в соединениях;

Слайд 20

Описание слайда:

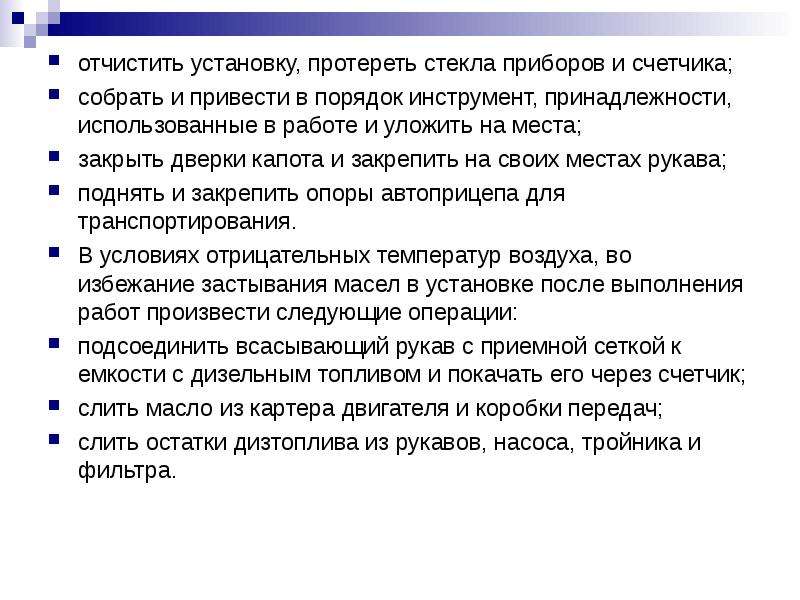

отчистить установку, протереть стекла приборов и счетчика; отчистить установку, протереть стекла приборов и счетчика; собрать и привести в порядок инструмент, принадлежности, использованные в работе и уложить на места; закрыть дверки капота и закрепить на своих местах рукава; поднять и закрепить опоры автоприцепа для транспортирования. В условиях отрицательных температур воздуха, во избежание застывания масел в установке после выполнения работ произвести следующие операции: подсоединить всасывающий рукав с приемной сеткой к емкости с дизельным топливом и покачать его через счетчик; слить масло из картера двигателя и коробки передач; слить остатки дизтоплива из рукавов, насоса, тройника и фильтра.
