Слайд 1

Описание слайда:

Тема №6: «Технические средства заправки и транспортирования горючего и масел». Занятие № 1: «Автомобильные средства заправки и транспортирования горючего и масел».

Слайд 2

Описание слайда:

Учебные вопросы: 1. Назначение и классификация, условные обозначения автомобильных средств заправки и транспортирования горючего и масел. Требования, предъявляемые к ним. 2. Основное оборудование и схемы компоновки автомобильных средств заправки и транспортирования горючего и масел.

Слайд 3

Описание слайда:

Литература для с/п: 1. "Агрегаты и комплектующее оборудование средств перекачки, заправки и транспортирования горючего и масел" - УВВТУ-1987. 2. "Эксплуатация средств перекачки, заправки и транспортирования ракетного топлива и горючего, "- Воениздат-1993.

Слайд 4

Описание слайда:

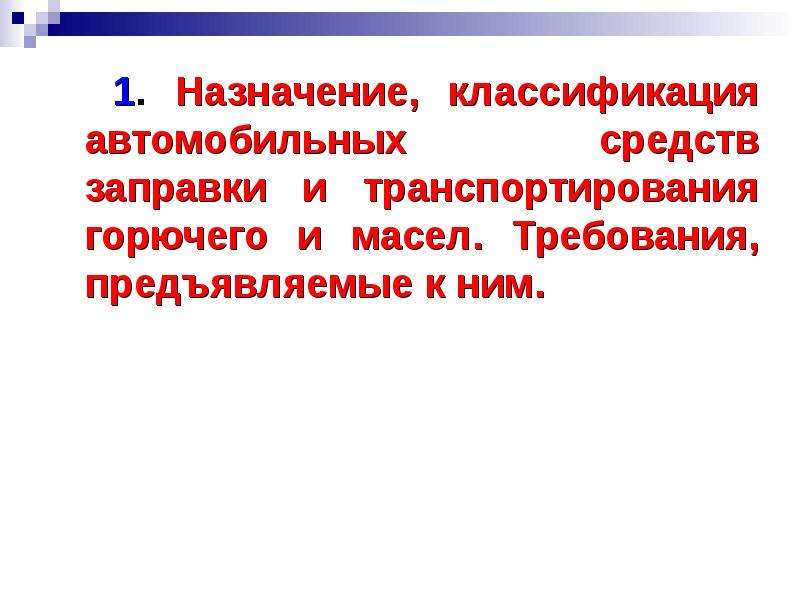

1. Назначение, классификация автомобильных средств заправки и транспортирования горючего и масел. Требования, предъявляемые к ним. 1. Назначение, классификация автомобильных средств заправки и транспортирования горючего и масел. Требования, предъявляемые к ним.

Слайд 5

Описание слайда:

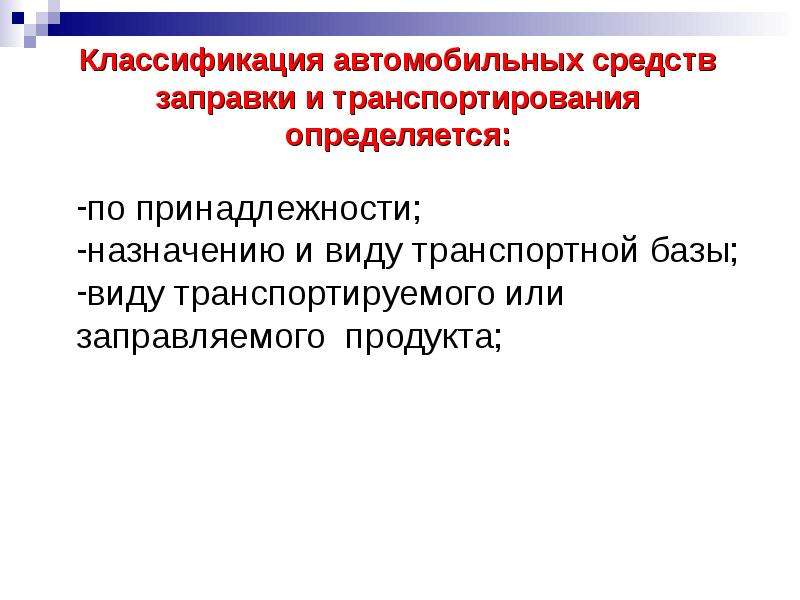

Классификация автомобильных средств заправки и транспортирования определяется:

Слайд 6

Описание слайда:

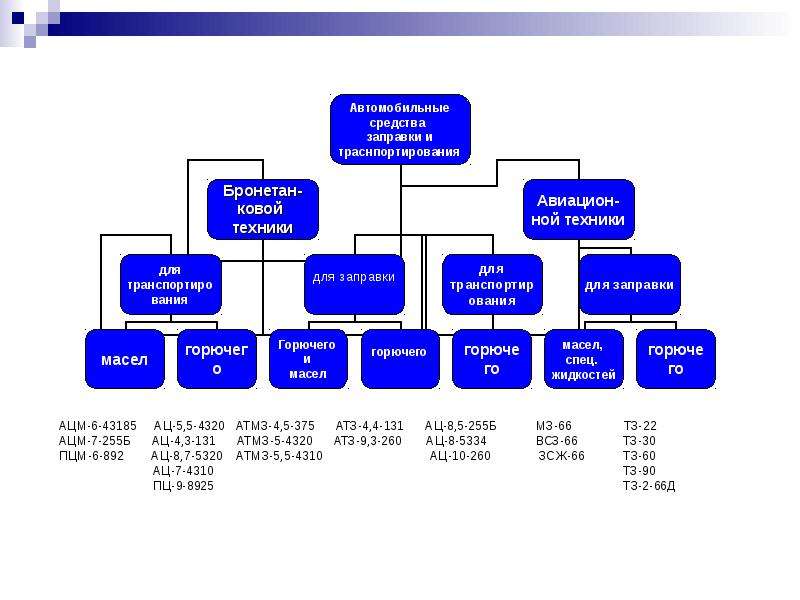

АЦМ-6-43185 АЦ-5,5-4320 АТМЗ-4,5-375 АТЗ-4,4-131 АЦ-8,5-255Б МЗ-66 ТЗ-22 АЦМ-6-43185 АЦ-5,5-4320 АТМЗ-4,5-375 АТЗ-4,4-131 АЦ-8,5-255Б МЗ-66 ТЗ-22 АЦМ-7-255Б АЦ-4,3-131 АТМЗ-5-4320 АТЗ-9,3-260 АЦ-8-5334 ВСЗ-66 ТЗ-30 ПЦМ-6-892 АЦ-8,7-5320 АТМЗ-5,5-4310 АЦ-10-260 ЗСЖ-66 ТЗ-60 АЦ-7-4310 ТЗ-90 ПЦ-9-8925 ТЗ-2-66Д

Слайд 7

Описание слайда:

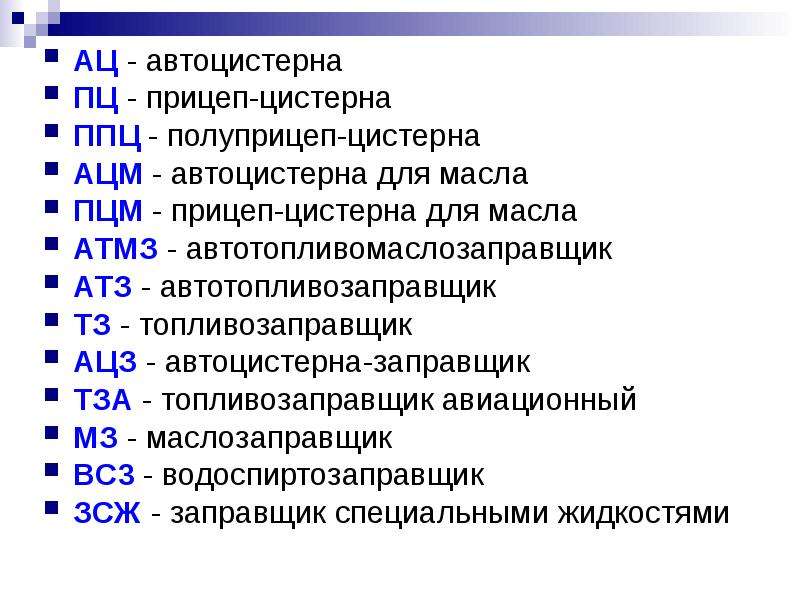

АЦ - автоцистерна АЦ - автоцистерна ПЦ - прицеп-цистерна ППЦ - полуприцеп-цистерна АЦМ - автоцистерна для масла ПЦМ - прицеп-цистерна для масла АТМЗ - автотопливомаслозаправщик АТЗ - автотопливозаправщик ТЗ - топливозаправщик АЦЗ - автоцистерна-заправщик ТЗА - топливозаправщик авиационный МЗ - маслозаправщик ВC3 - водоспиртозаправщик ЗСЖ - заправщик специальными жидкостями

Слайд 8

Описание слайда:

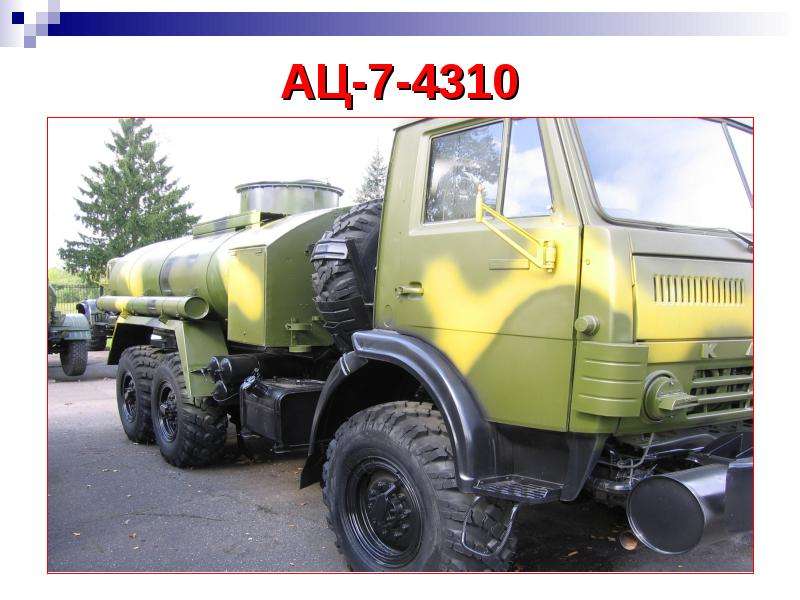

АЦ-7-4310

Слайд 9

Описание слайда:

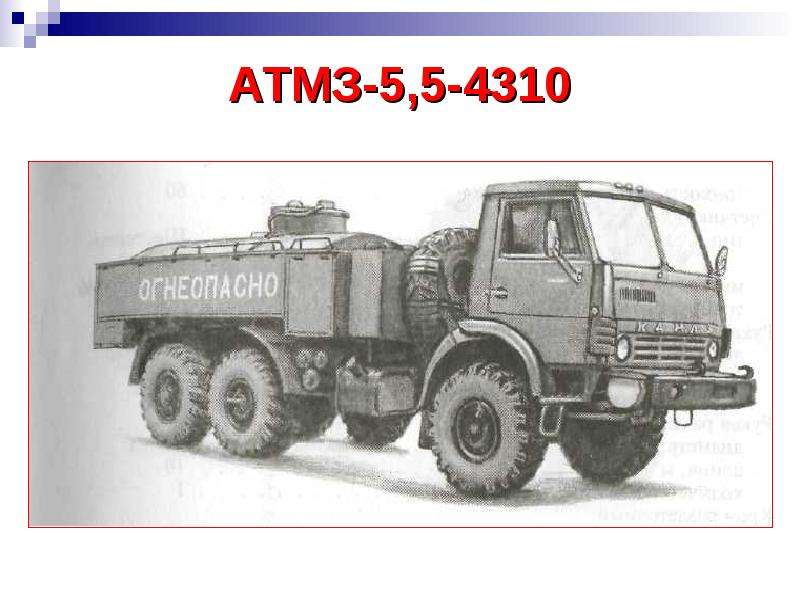

АТМЗ-5,5-4310

Слайд 10

Описание слайда:

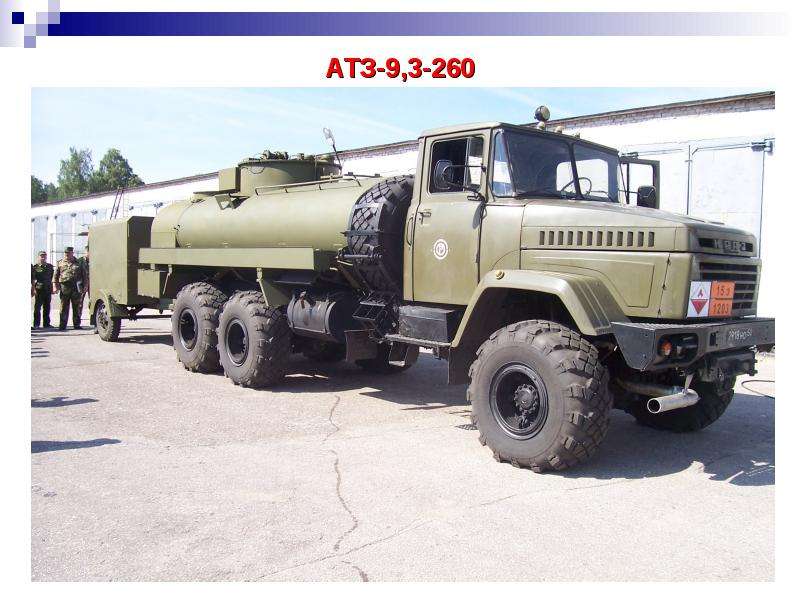

АТЗ-9,3-260

Слайд 11

Описание слайда:

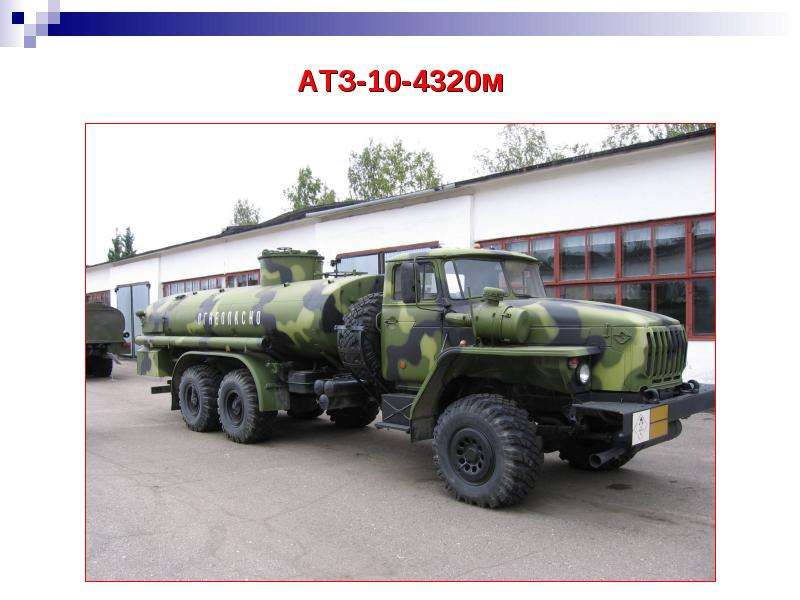

АТЗ-10-4320м

Слайд 12

Описание слайда:

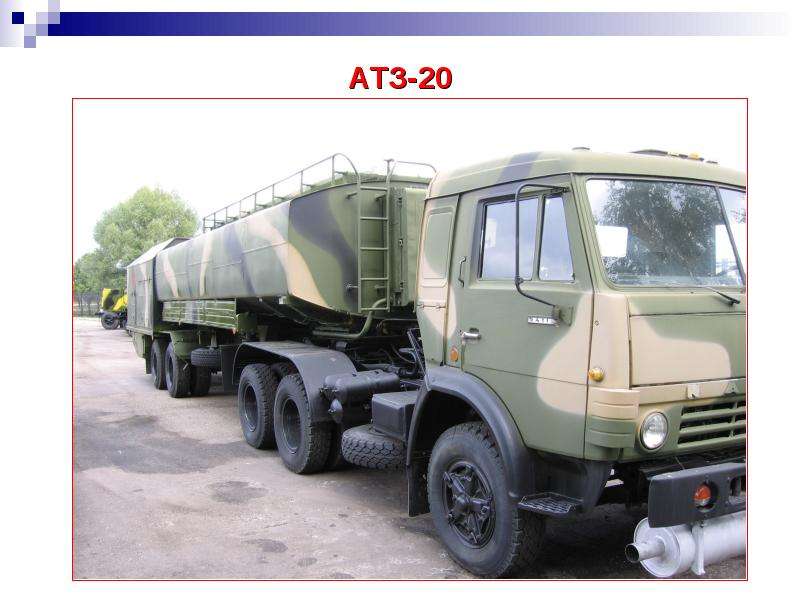

АТЗ-20

Слайд 13

Описание слайда:

АТЗ- 60- 8685

Слайд 14

Описание слайда:

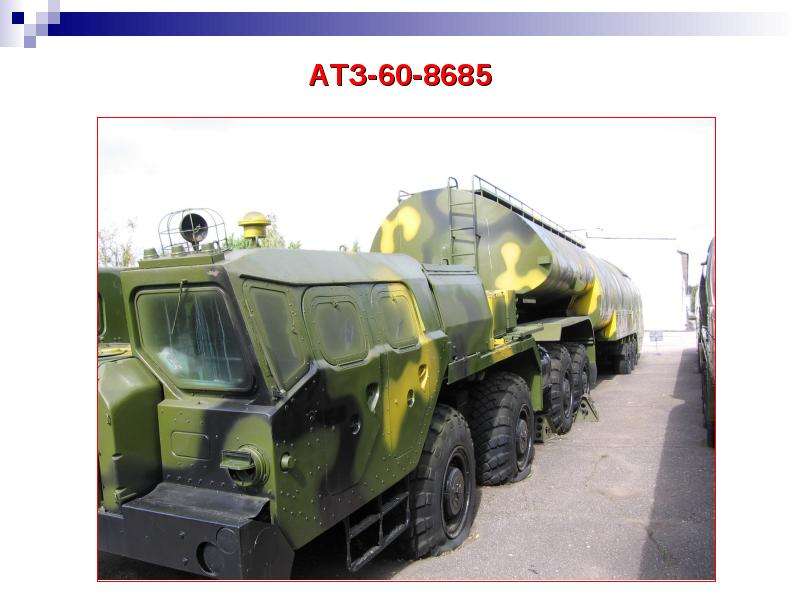

АТЗ-60-8685

Слайд 15

Описание слайда:

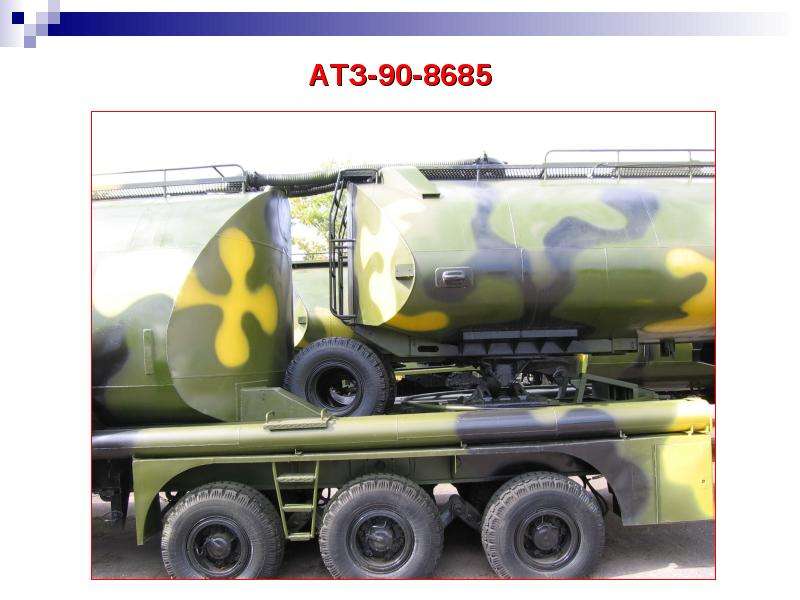

АТЗ-90-8685

Слайд 16

Описание слайда:

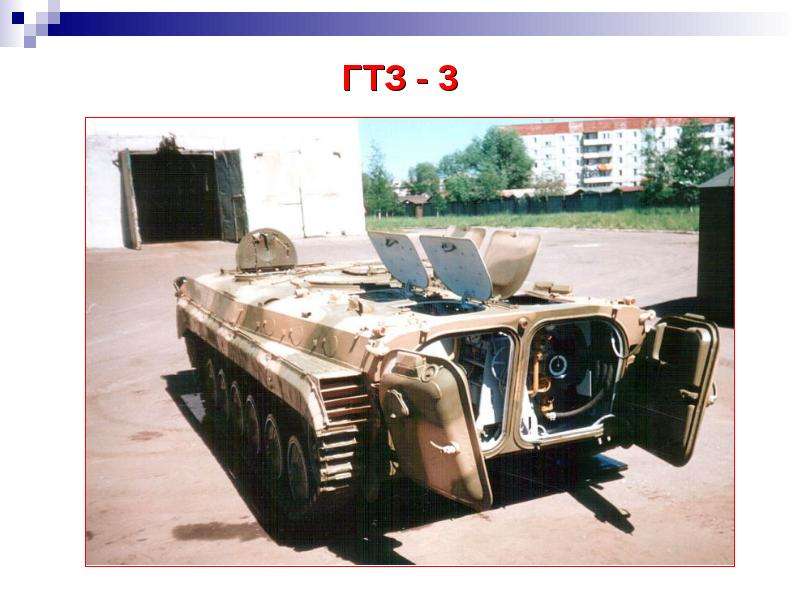

ГТЗ - 3

Слайд 17

Описание слайда:

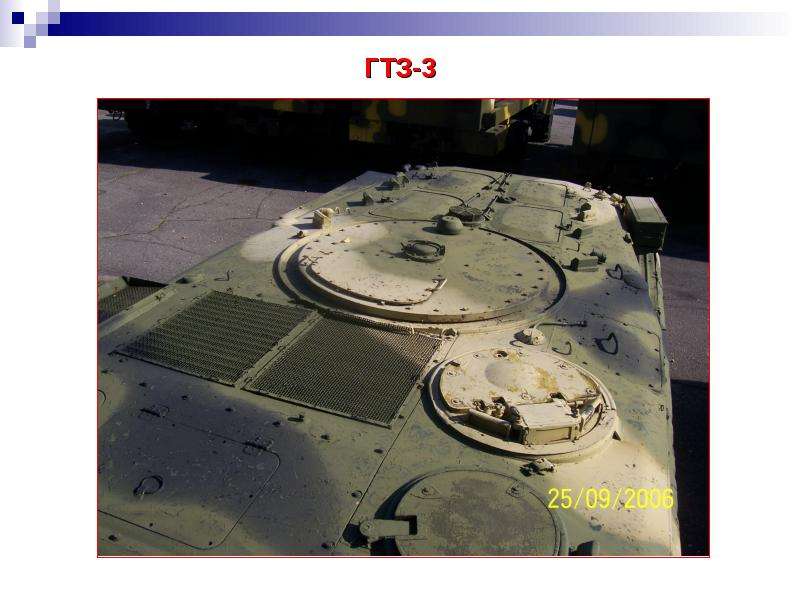

ГТЗ-3

Слайд 18

Описание слайда:

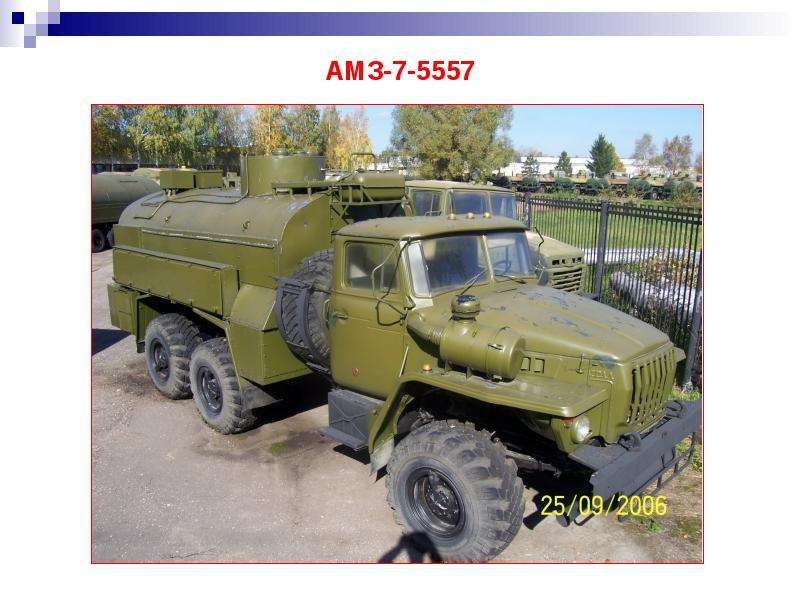

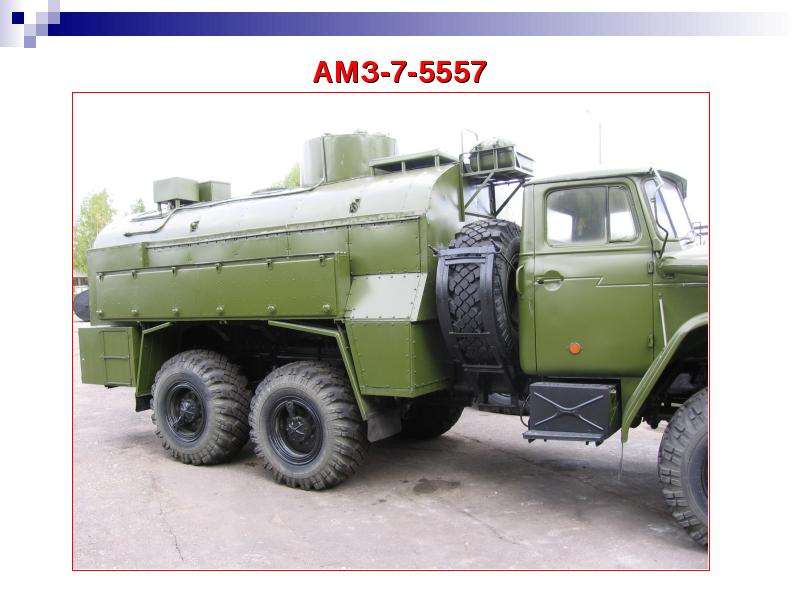

АМЗ-7-5557

Слайд 19

Описание слайда:

АМЗ-7-5557

Слайд 20

Описание слайда:

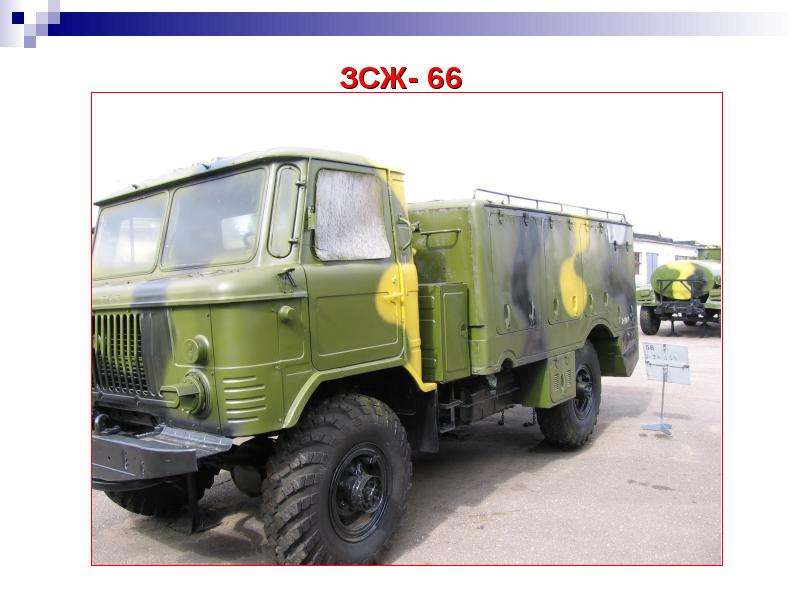

ЗСЖ- 66

Слайд 21

Описание слайда:

Требования к автомобильным средствам заправки и транспортирования горючего и масел:

Слайд 22

Описание слайда:

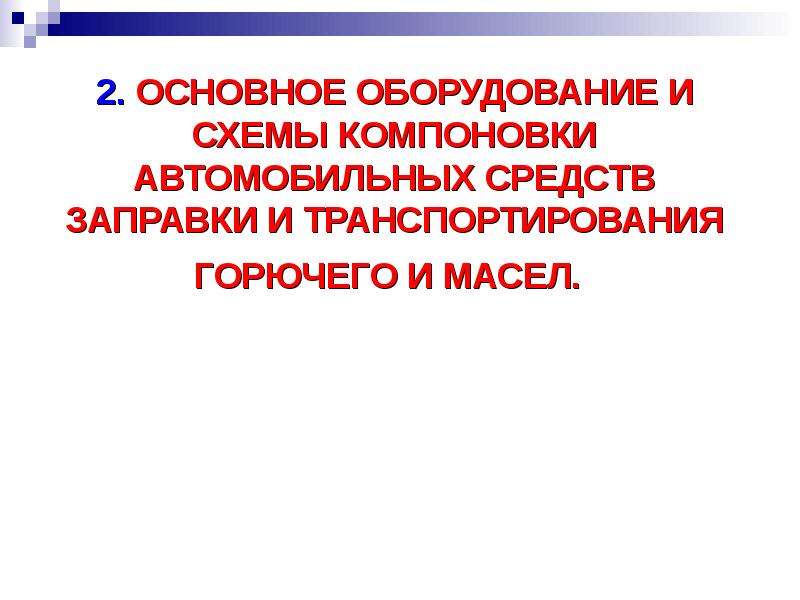

2. ОСНОВНОЕ ОБОРУДОВАНИЕ И СХЕМЫ КОМПОНОВКИ АВТОМОБИЛЬНЫХ СРЕДСТВ ЗАПРАВКИ И ТРАНСПОРТИРОВАНИЯ ГОРЮЧЕГО И МАСЕЛ.

Слайд 23

Описание слайда:

Компоновка автозаправщиков и автоцистерн определяется их функциональным предназначением. Компоновочные схемы условно можно разделить на две группы: компоновочные схемы автотопливозаправщиков и автоцистерн компоновочные схемы автозаправщиков маслами и специальными жидкостями.

Слайд 24

Описание слайда:

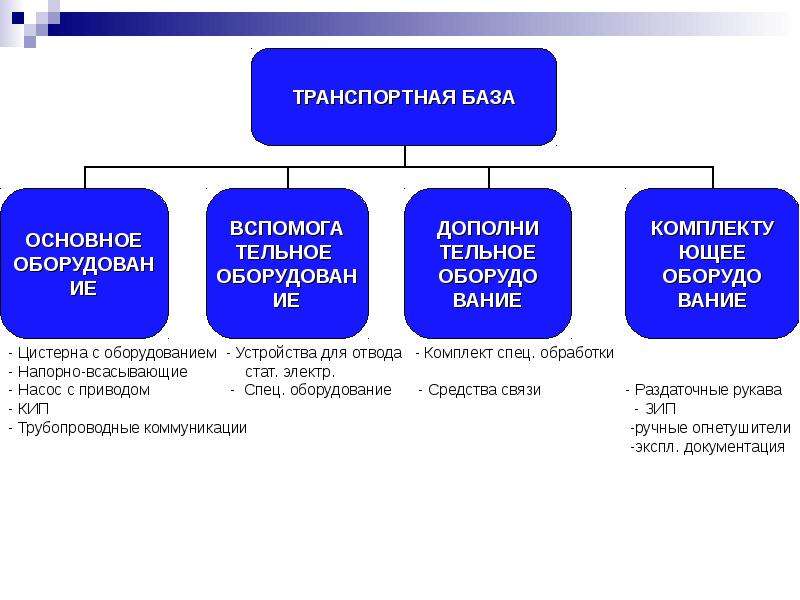

- Цистерна с оборудованием - Устройства для отвода - Комплект спец. обработки - Цистерна с оборудованием - Устройства для отвода - Комплект спец. обработки - Напорно-всасывающие стат. электр. - Насос с приводом - Спец. оборудование - Средства связи - Раздаточные рукава - КИП - ЗИП - Трубопроводные коммуникации -ручные огнетушители -экспл. документация

Слайд 25

Описание слайда:

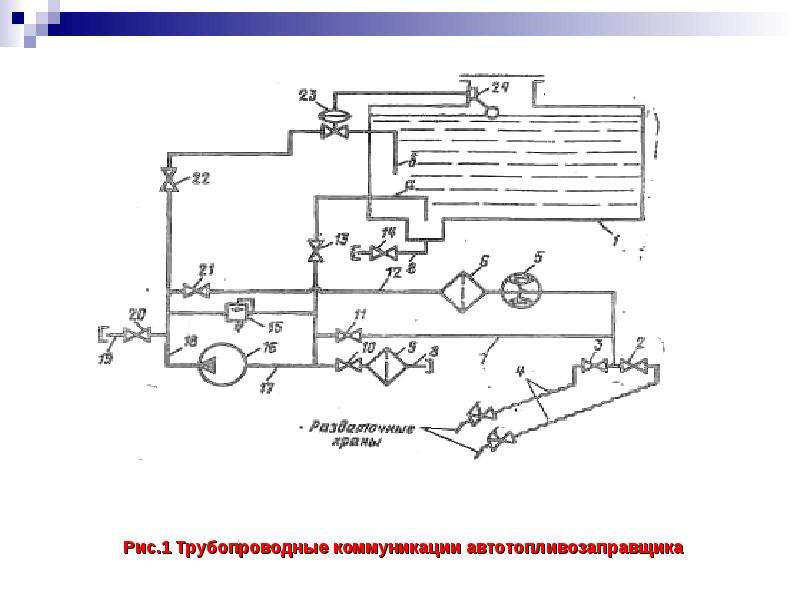

Рис.1 Трубопроводные коммуникации автотопливозаправщика Рис.1 Трубопроводные коммуникации автотопливозаправщика

Слайд 26

Описание слайда:

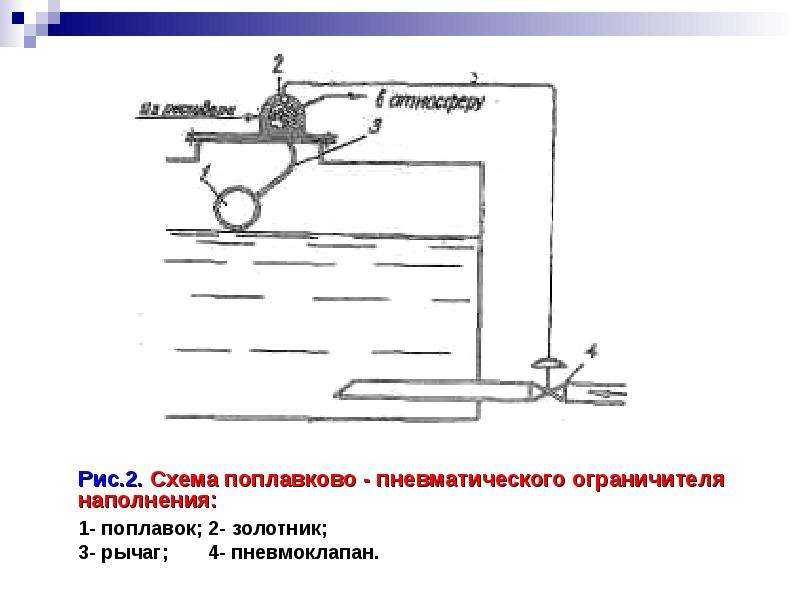

Рис.2. Схема поплавково - пневматического ограничителя наполнения: Рис.2. Схема поплавково - пневматического ограничителя наполнения: 1- поплавок; 2- золотник; 3- рычаг; 4- пневмоклапан.

Слайд 27

Описание слайда:

Рис.3. Схема электрического ограничителя наполнения с поплавковым первичным преобразователем: Рис.3. Схема электрического ограничителя наполнения с поплавковым первичным преобразователем: 1- поплавок; 2- шток; 3- контакты; 4- электромагнит; 5- отсечной клапан; Р1- сигнальное реле

Слайд 28

Описание слайда:

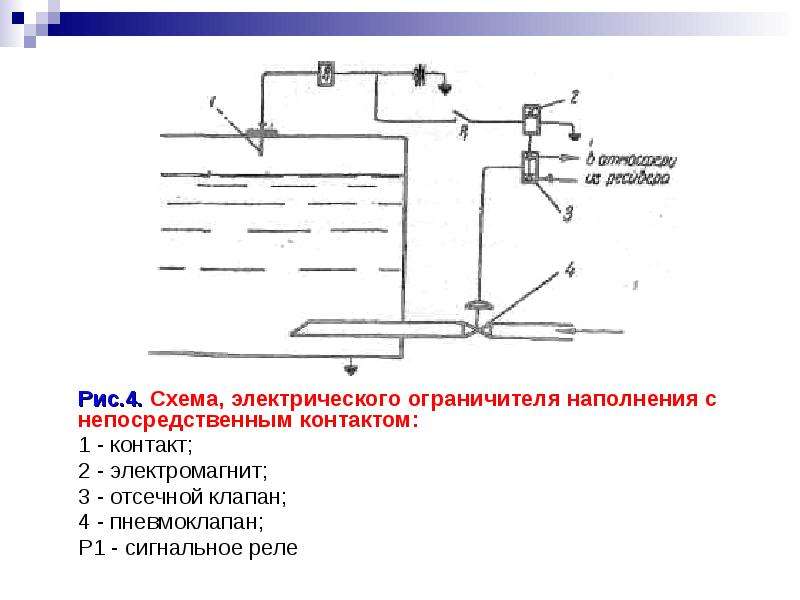

Рис.4. Схема, электрического ограничителя наполнения с непосредственным контактом: Рис.4. Схема, электрического ограничителя наполнения с непосредственным контактом: 1 - контакт; 2 - электромагнит; 3 - отсечной клапан; 4 - пневмоклапан; Р1 - сигнальное реле
