Вы можете ознакомиться и скачать презентацию на тему Буландырғыш аппараттарының құрылымдары. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Буландырғыш аппараттарының құрылымдары Курстық жұмыс Пән:Химиялық технологияның негізгі процестері мен аппараттары II Орындаған: Рымова Анэля, Самет Жібек Группа: БЗХТ-306К Қабылдаған: доцент Ешова Ж.Т.

Слайд 2

Описание слайда:

Жоспар I Кіріспе Булану процесіне жалпы түсінік II Негізгі бөлім 1. Буландырғыш аппарттар және олардың түрлері 1.1 Бір корпусты 1.2 Көп корпусты 2. Буландыру аппараттарының негізгі түрлерінің конструкциялары 2.1 Еркін конструкция 2.2 Табиғи және еріксіз конструкция 2.3 Қабықшалы конструкция 2.4 Жылу насосты конструкция III Қорытынды IV Пайдаланылған әдебиеттер

Слайд 3

Описание слайда:

Булану процесіне жалпы түсінік - Буландыру деп қайнату арқылы еріткішті буландырып, ерітіндіні концентрлеу процесін айтады. Буландыру әдісін сұйытылған ерітінділердің концентрациясын арттыру үшін немесе кристалдану арқылы еріген заттарды бөліп алу үшін қолданады. - Буландыру әдісі ол - еріткішті бу күйге ауыстыру процесі. Ерітіндінің қайнау температурасы еріткіштің қайнау температурасынан әр уақытта жоғары болады. Температуралардың айырымы еріген заттың, еріткіштің химиялық табиғатына, сыртқы қысымына тәуелді болады. Т(ерітінді) > Т(еріткіш)

Слайд 4

Описание слайда:

Буландыру процесінің мақсаты: - жоғары концентрациядағы ертіндіні алу; - ертінділердің тасымалдауын женілдету және арзандату; - ертінділердің сақтау мерзімдерін ұлғайту.

Слайд 5

Описание слайда:

Буландыру процесінің әдістері

Слайд 6

Описание слайда:

Вакуумда өткізілетін буландыру процесінің артықшылықтары процесті көп төмен температурада өткізуге, яғни аппаратты ысыту үшін төмен қысымды буды пайдалануға болады; жоғары температурада ыдырап кетуі мүмкін болатын заттардын ертінділерін қоюландыруға болады; ысытатын бу мен ертіндінің қайнау температураларының айырмасы (пайдалы температуралардың айырмасы) үлкен болады, яғни аппараттың өлшемі мен жылу алмасу (F = Q/K·tпай) беті азаяды; буландыру аппаратынан шыққан екіншілік буды ысытатын бу ретінде пайдалану мүмкіндігі туады.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

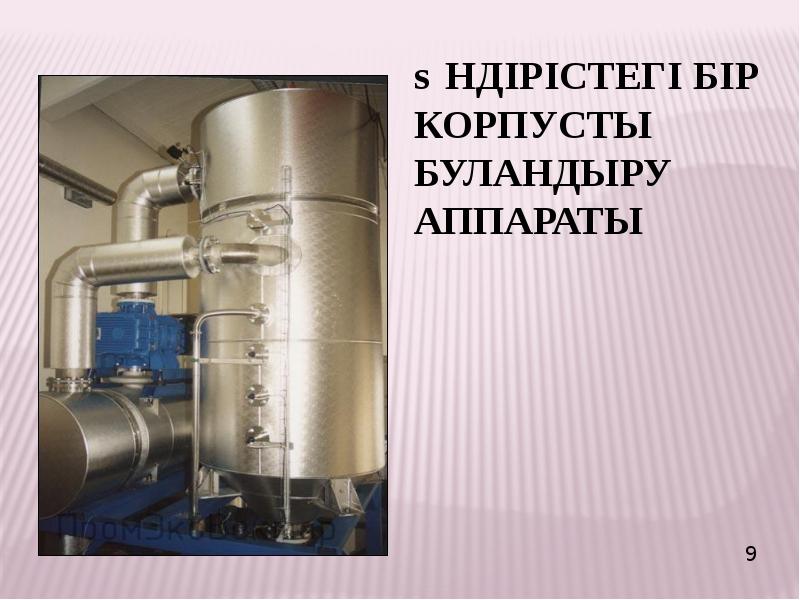

Өндірістегі бір корпусты буландыру аппараты

Слайд 10

Описание слайда:

Материалдык баланс

Слайд 11

Описание слайда:

Көпкорпусты буландыру қондырғылары

Слайд 12

Описание слайда:

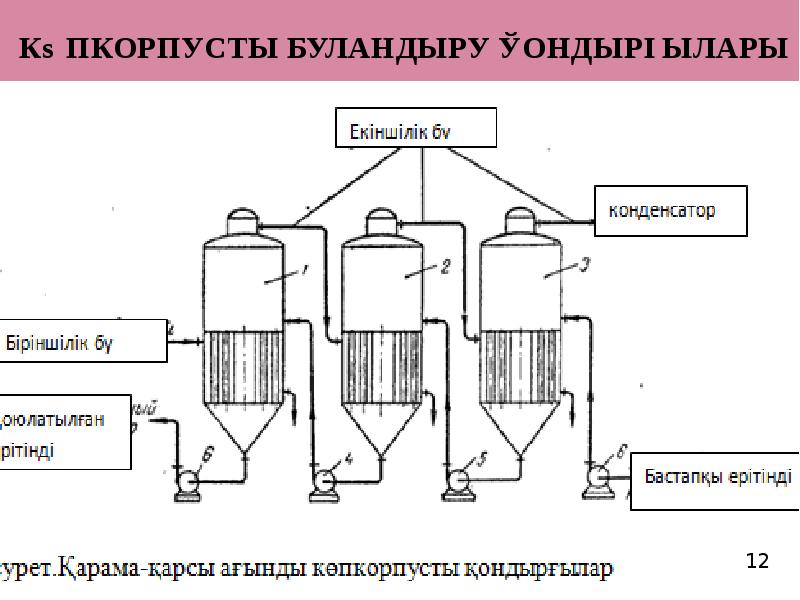

Көпкорпусты буландыру қондырғылары

Слайд 13

Описание слайда:

Көп корпусты буландыру қондырғылары

Слайд 14

Описание слайда:

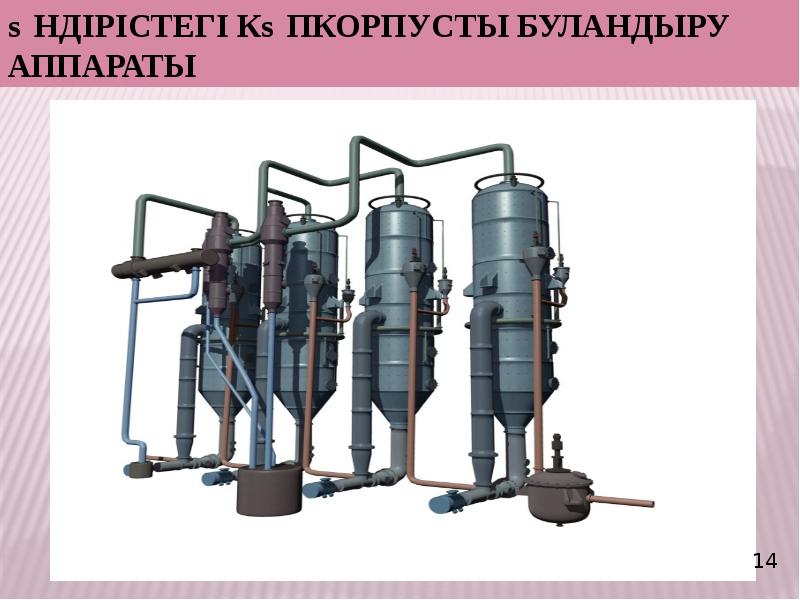

Өндірістегі көпкорпусты буландыру аппараты

Слайд 15

Описание слайда:

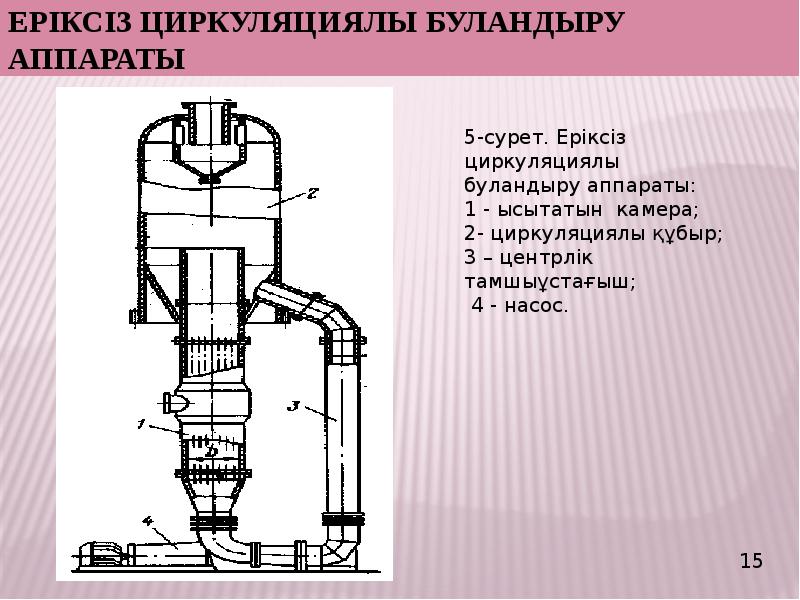

Еріксіз циркуляциялы буландыру аппараты

Слайд 16

Описание слайда:

Қабықшалы буландыру аппараты Бұл аппараттың ерекшелігі буландырылатын ерітіндінің құбырлар арқылы бір-ақ рет өтуінде, яғни ертіндінің циркуляциясы болмайды. Ерітінді құбырдын ішкі беті бойынша жүқа кабықша түрінде қозғалады. Кұбырдың орталық бөлігінде оның өсі бойынша екіншілік бу қозғалады. Бұл жағдай гидростатикалық депрессияның төмендеуіне әкеліп соғады. Бірақ ұзын құбырларды тазалау, процесті басқару қиын.

Слайд 17

Описание слайда:

Жылулы насосты буландыру аппараты Жылулы насосқа жұмсалған энергия шығыны біріншілік және екіншілік булардын қанығу температурасының айырмасына пропорционал. Ал бұл айырма буландырылатың ертіндінің температуралық депрессиясына байланысты.Сондықтан, температуралық депрессиясы төмен ерітінділерді буландыруда бұл аппараттар тиімді. Мұндай аппараттар теңіз суын тұшыландыруда, жеміс соктарын буландыруда және концентрациясы аз (төмен) ерітінділерді қоюландыруда қолданылады.

Слайд 18

Описание слайда:

Буландыру аппараттары төмендегі талаптарды қанағаттандыруы қажет: - жоғары өнімділікті; - құрылымының қарапайымдылығын; - пайдалану онайлығын; - жылу алмасу бетін тазалау онайлығын; - аппараттын мүмкін болғанша аз көлеміндегі жылу беру процесінің жоғары қарқындылығы

Слайд 19

Описание слайда:

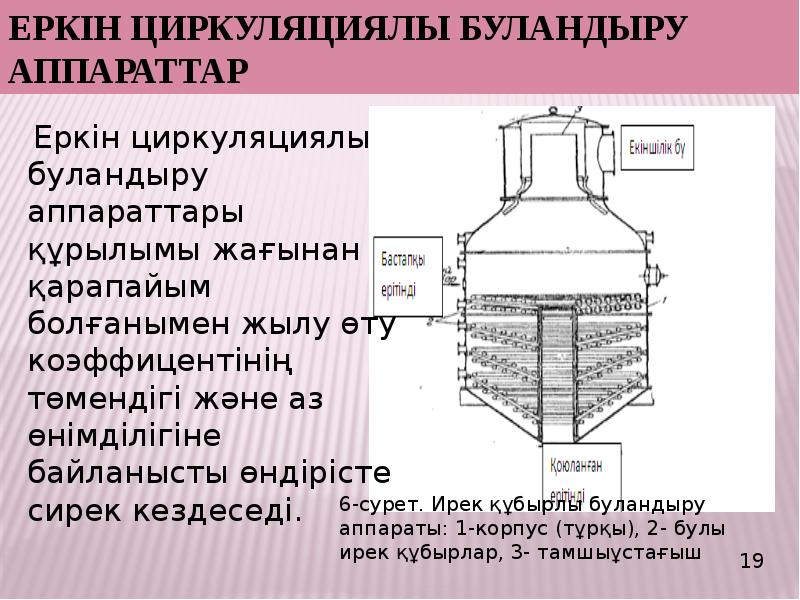

Еркін циркуляциялы буландыру аппараттар

Слайд 20

Описание слайда:

Қорытынды Бұл курстық жобалауда буландыру процесін қарастырдық.Буландыру аппараттарының түрлерімен танысып ,оның құрылысына,атқаратын қызметіне сипаттама бердік.Тамақ өнеркәсібінде,фармацевтикада кеңінен қолданылады.

Слайд 21

Описание слайда:

Пайдаланылған әдебиеттер Касаткин А.Г. Основные процессы и аппараты химической технологии, 9-е изд., М., Химия, 1973, 750 с. Ешова Ж.Т. Химиялық технологияның негізгі процестері мен аппараттары: Оқу құралы.-Алматы: Қазақ университеті , 2007. -237б. Павлов К. Ф., Романков П. Г.,Носков А. А. Химиялық технологияның процестері және аппараттары пәнінің мысалдары мен есептері (біпініші, екінші, төртінші, бесінші, алтыншы, тоғызыншы, оныншы тарауларының қазақ тіліндегі аудармалары). Шымкент, 1992-2000 ж.ж. Интернет ресурс edu.semgu.kz/.../54c4ddc2-3316-11e3-9d7d-f6d299da70ee...
