Вы можете ознакомиться и скачать презентацию на тему Численная реконструкция термической истории осадочных бассейнов. Доклад-сообщение содержит 50 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Численная реконструкция термической истории осадочных бассейнов (« Моделирование Бассейнов »)

Слайд 2

Описание слайда:

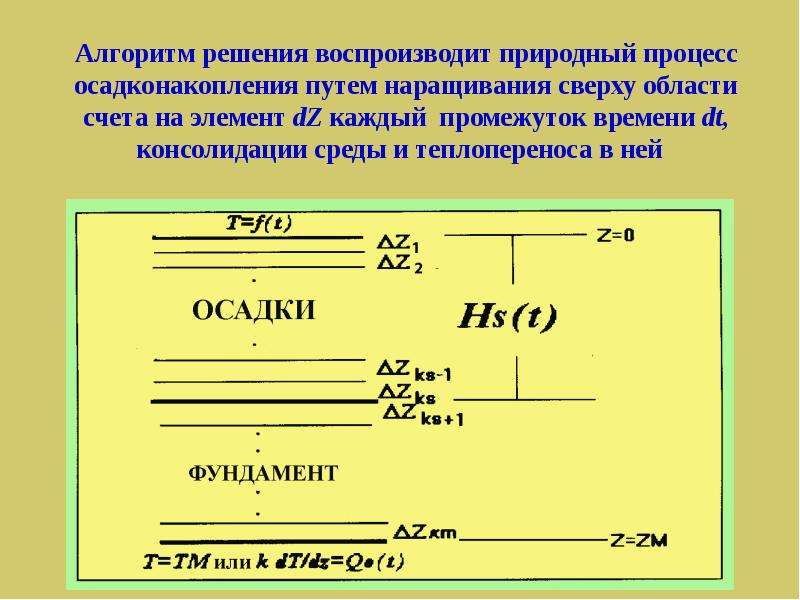

Алгоритм решения воспроизводит природный процесс осадконакопления путем наращивания сверху области счета на элемент dZ каждый промежуток времени dt, консолидации среды и теплопереноса в ней

Слайд 3

Описание слайда:

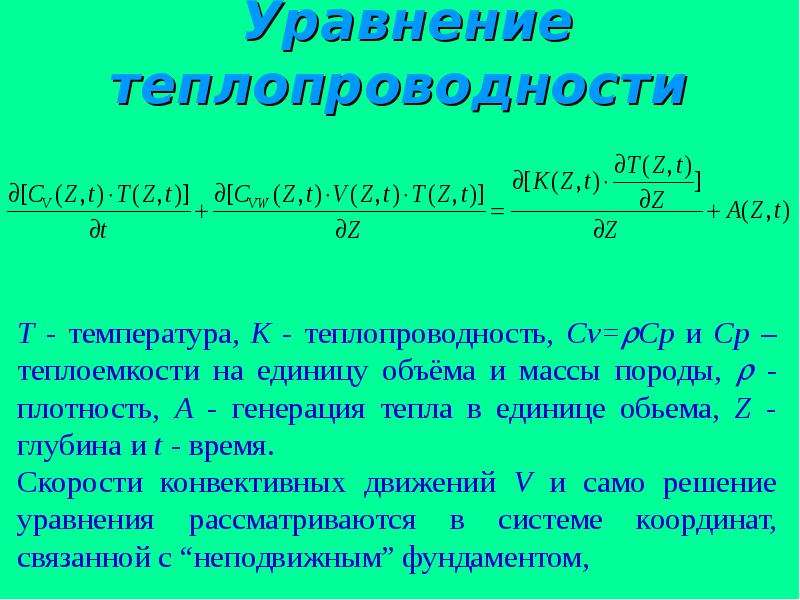

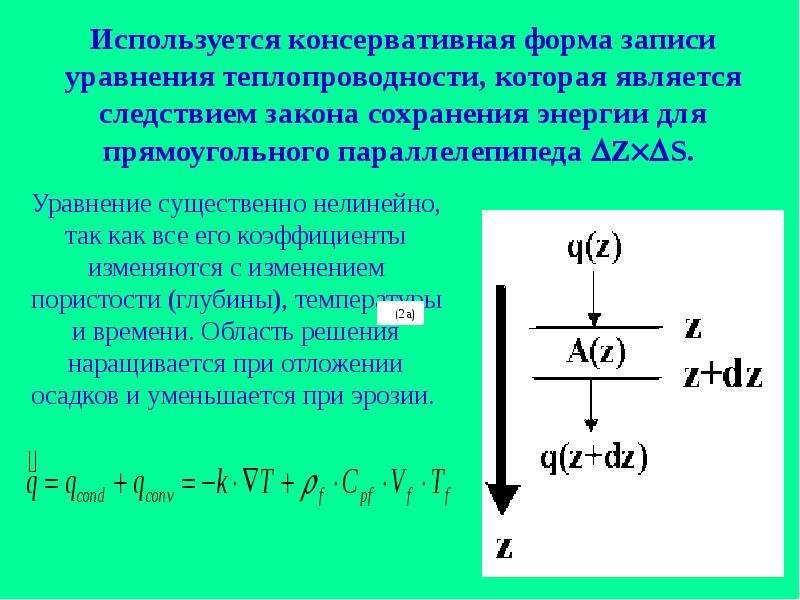

Уравнение теплопроводности

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

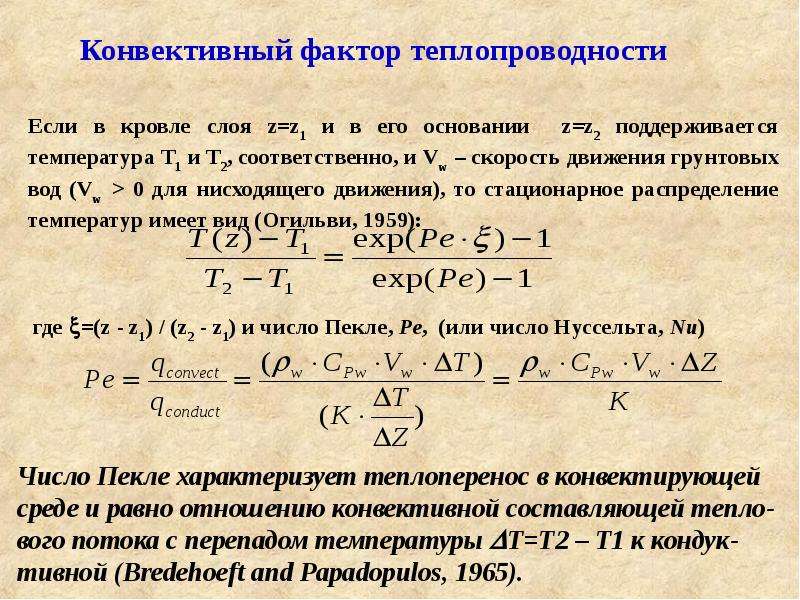

Конвективный фактор теплопроводности

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

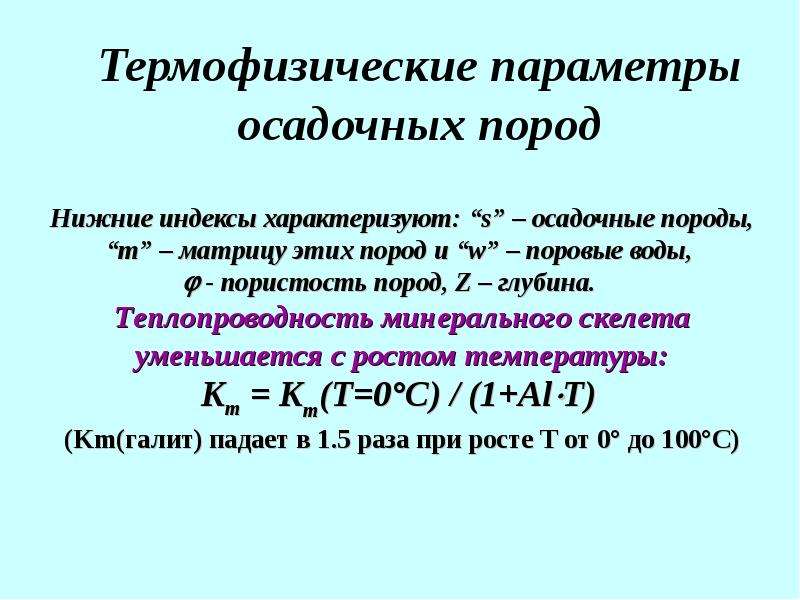

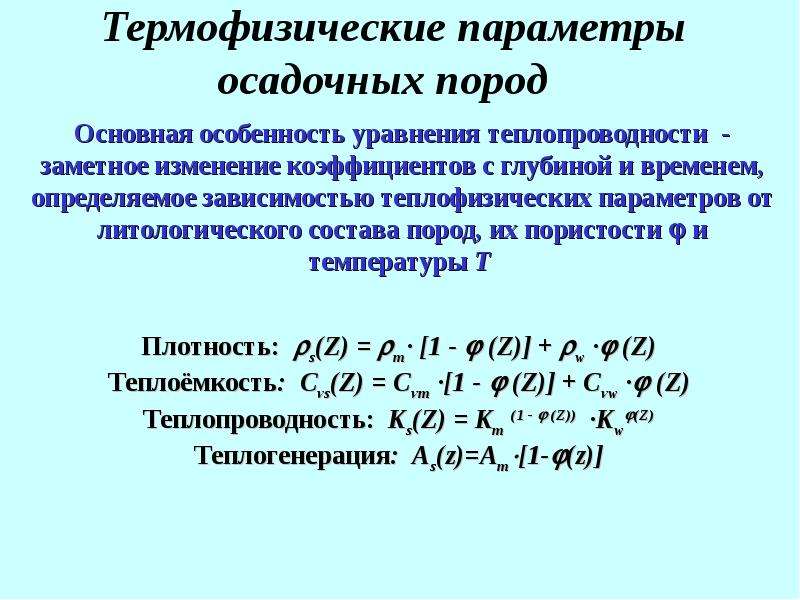

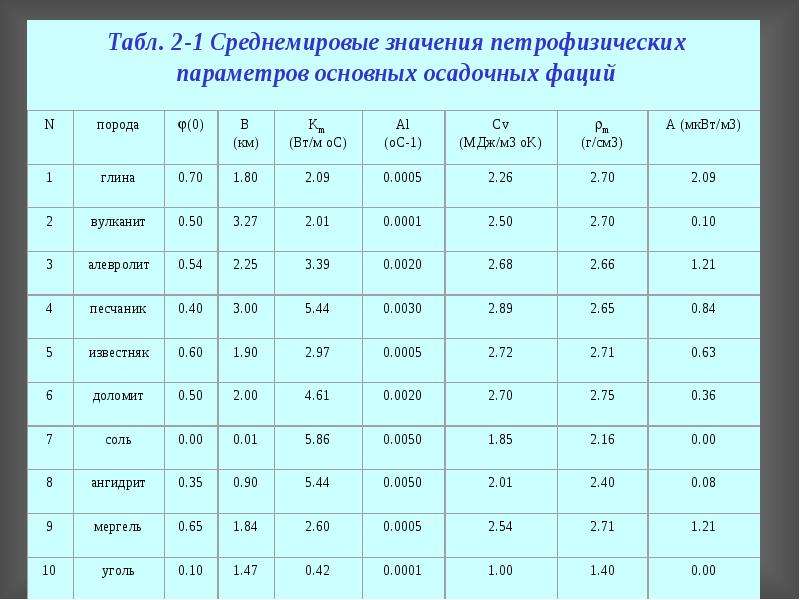

Термофизические параметры осадочных пород

Слайд 11

Описание слайда:

Термофизические параметры осадочных пород

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Тепловые характеристики для смеси литологических единиц

Слайд 14

Описание слайда:

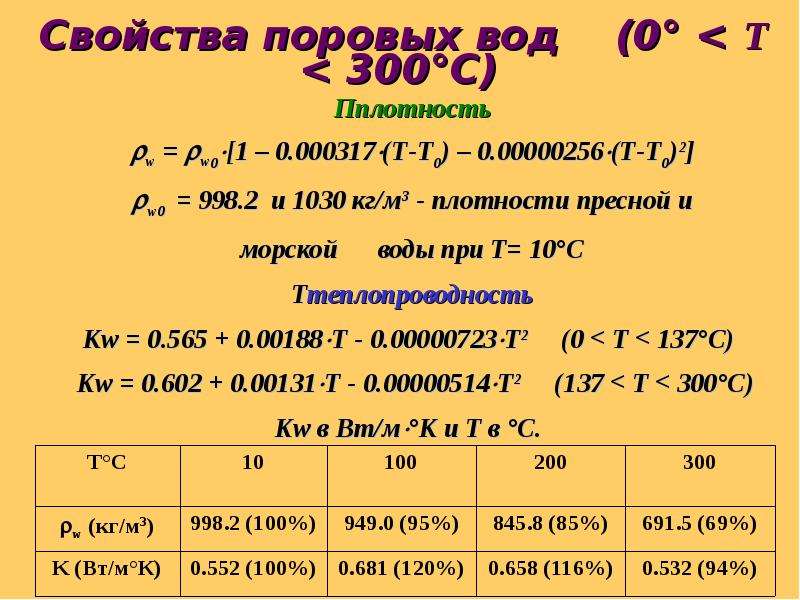

Свойства поровых вод (0° < T < 300°C)

Слайд 15

Описание слайда:

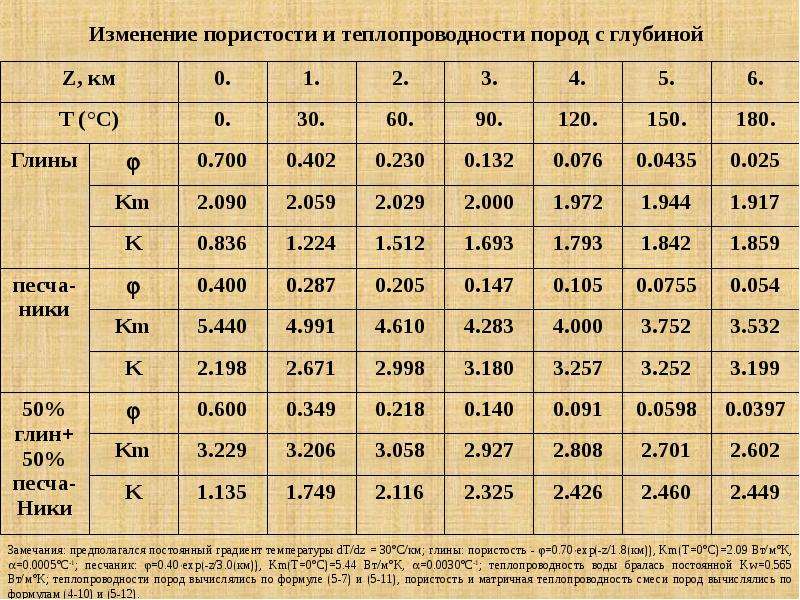

Теплопроводность и теплогенерация осадочных пород заметно меняются с глубиной в зависимости от пористости, температуры и литологии пород Рис. K(z) и A(z) в разрезе скв. Ахмерова (Западный Башкортостан) (Пунктир - пределы изменения измеренных величин). Породы верхнего венда - максимум песчаной фракции и максимум Кm. .Для z < 6 км – эффект пористости на К, для z > 6 км – эффект температу- ры на Кm. Породы среднего рифея – максимум глин и максимальное А.
