Вы можете ознакомиться и скачать презентацию на тему Циклы с тактированием. Изоляция [c]FP. Интеграция [c]FP в системы SCADA. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

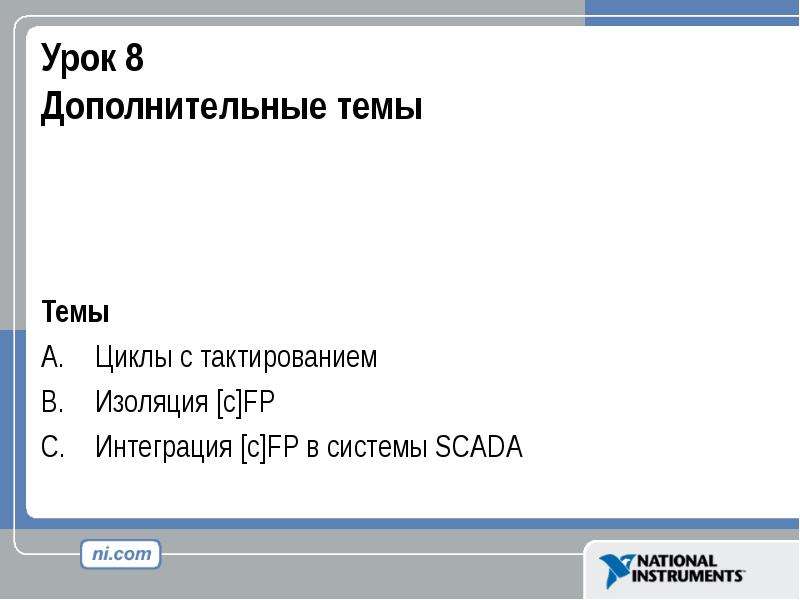

Урок 8 Дополнительные темы Темы Циклы с тактированием Изоляция [c]FP Интеграция [c]FP в системы SCADA

Слайд 2

Описание слайда:

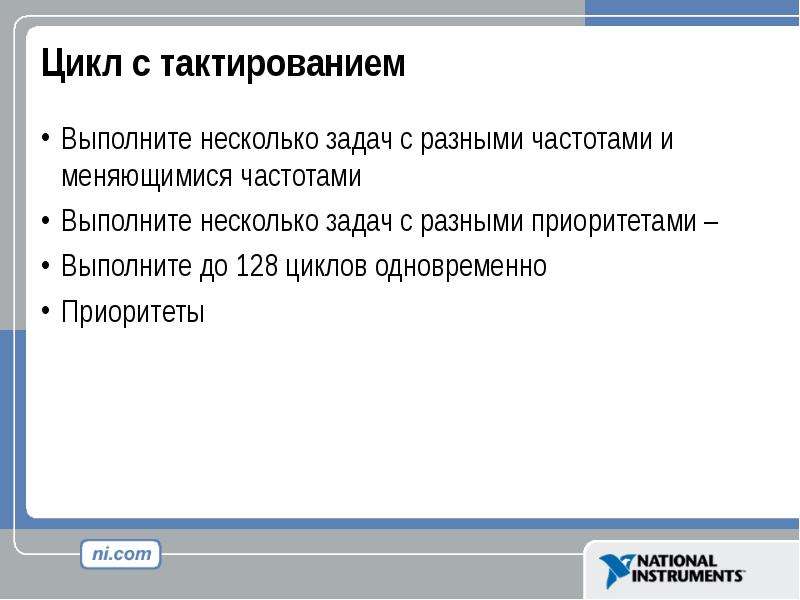

Цикл с тактированием Выполните несколько задач с разными частотами и меняющимися частотами Выполните несколько задач с разными приоритетами – Выполните до 128 циклов одновременно Приоритеты

Слайд 3

Описание слайда:

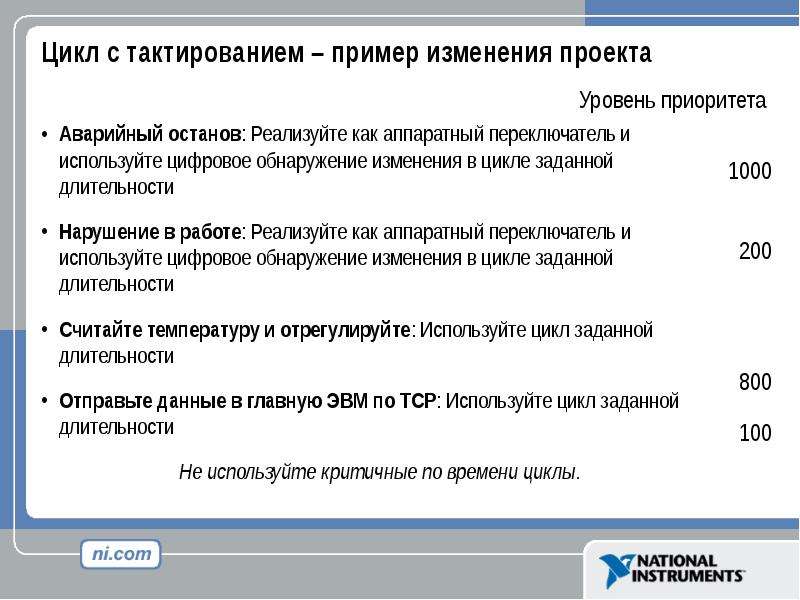

Цикл с тактированием – пример изменения проекта Аварийный останов: Реализуйте как аппаратный переключатель и используйте цифровое обнаружение изменения в цикле заданной длительности Нарушение в работе: Реализуйте как аппаратный переключатель и используйте цифровое обнаружение изменения в цикле заданной длительности Считайте температуру и отрегулируйте: Используйте цикл заданной длительности Отправьте данные в главную ЭВМ по TCP: Используйте цикл заданной длительности Не используйте критичные по времени циклы.

Слайд 4

Описание слайда:

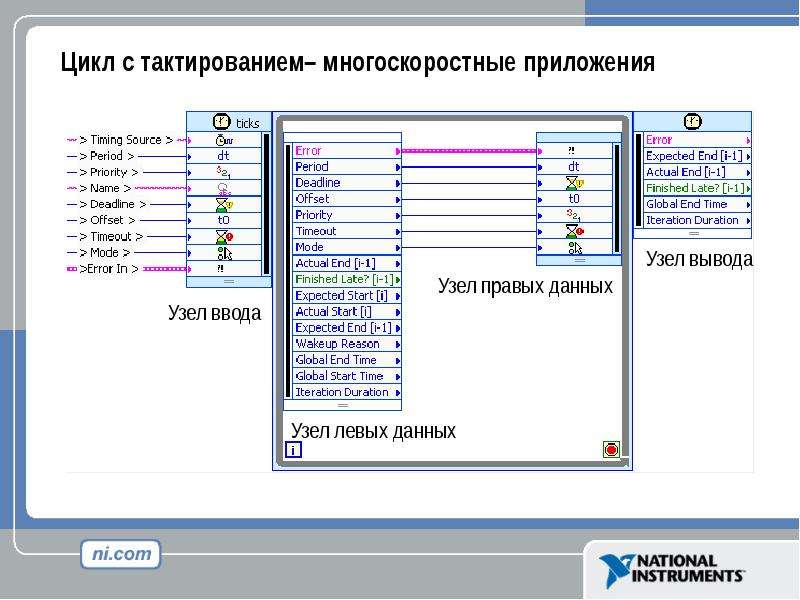

Цикл с тактированием– многоскоростные приложения

Слайд 5

Описание слайда:

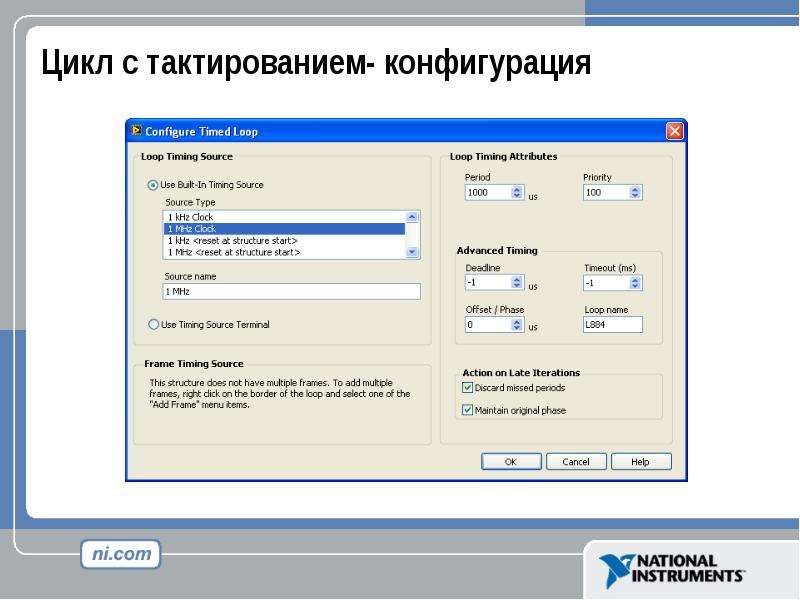

Цикл с тактированием- конфигурация

Слайд 6

Описание слайда:

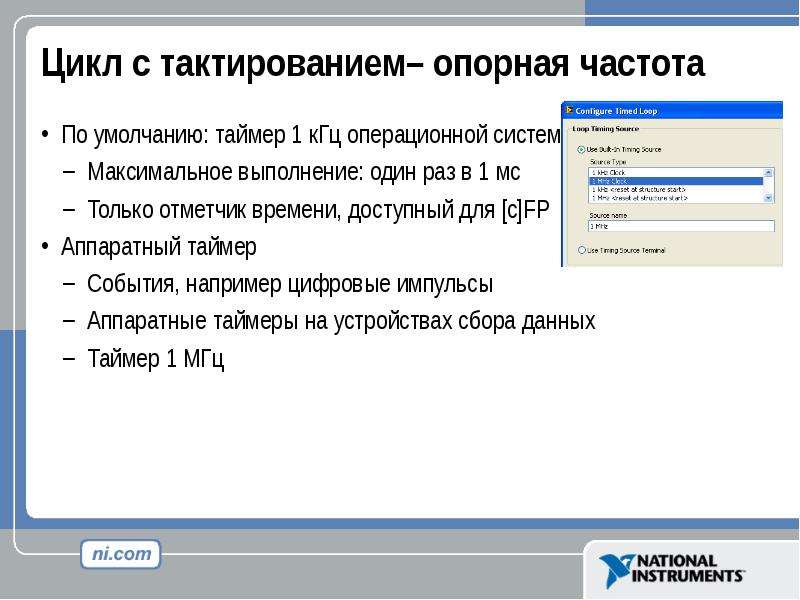

Цикл с тактированием– опорная частота По умолчанию: таймер 1 кГц операционной системы Максимальное выполнение: один раз в 1 мс Только отметчик времени, доступный для [c]FP Аппаратный таймер События, например цифровые импульсы Аппаратные таймеры на устройствах сбора данных Таймер 1 МГц

Слайд 7

Описание слайда:

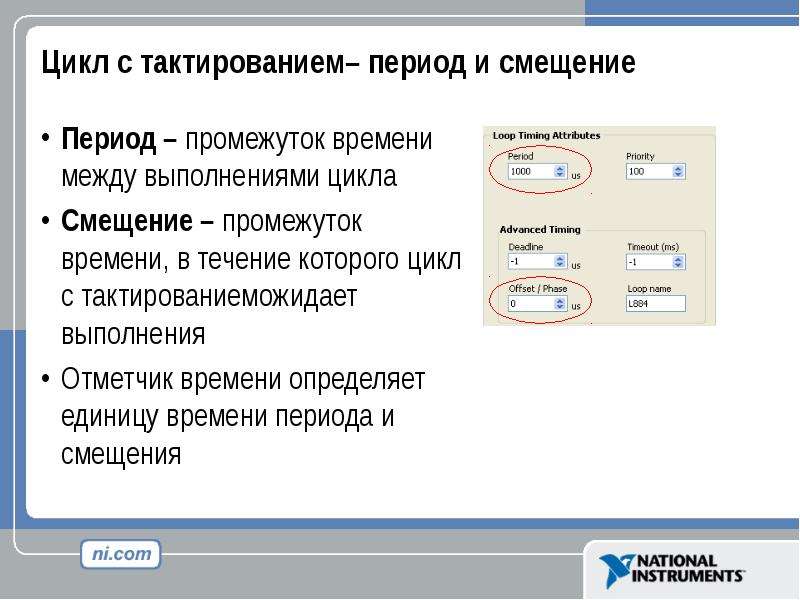

Цикл с тактированием– период и смещение Период – промежуток времени между выполнениями цикла Смещение – промежуток времени, в течение которого цикл с тактированиеможидает выполнения Отметчик времени определяет единицу времени периода и смещения

Слайд 8

Описание слайда:

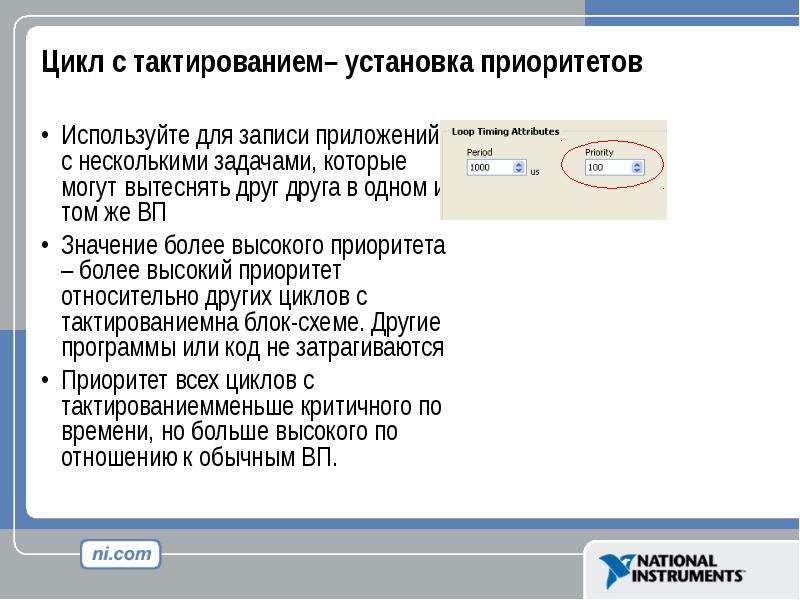

Цикл с тактированием– установка приоритетов Используйте для записи приложений с несколькими задачами, которые могут вытеснять друг друга в одном и том же ВП Значение более высокого приоритета – более высокий приоритет относительно других циклов с тактированиемна блок-схеме. Другие программы или код не затрагиваются Приоритет всех циклов с тактированиемменьше критичного по времени, но больше высокого по отношению к обычным ВП.

Слайд 9

Описание слайда:

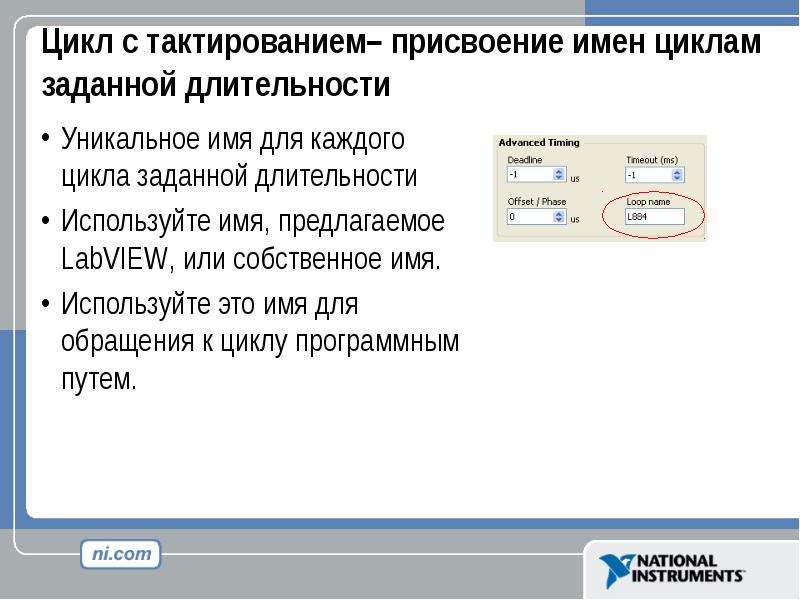

Цикл с тактированием– присвоение имен циклам заданной длительности Уникальное имя для каждого цикла заданной длительности Используйте имя, предлагаемое LabVIEW, или собственное имя. Используйте это имя для обращения к циклу программным путем.

Слайд 10

Описание слайда:

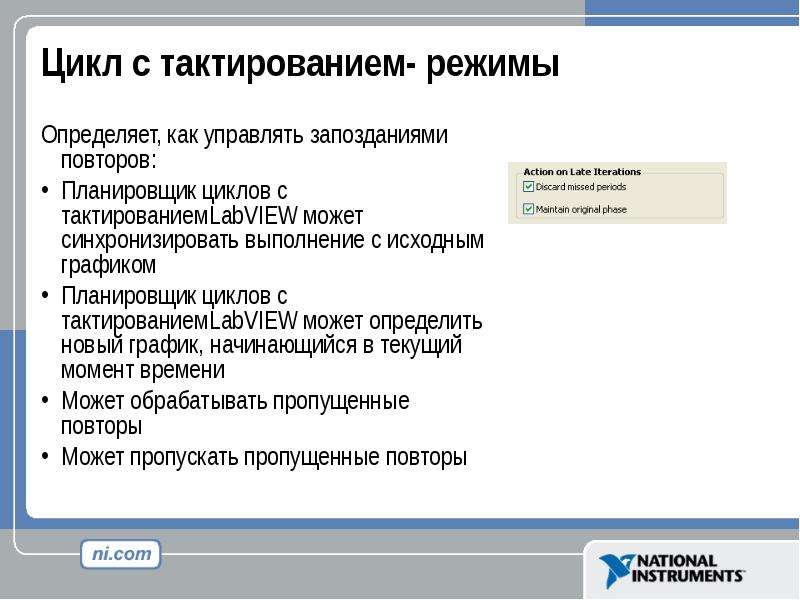

Цикл с тактированием- режимы Определяет, как управлять запозданиями повторов: Планировщик циклов с тактированиемLabVIEW может синхронизировать выполнение с исходным графиком Планировщик циклов с тактированиемLabVIEW может определить новый график, начинающийся в текущий момент времени Может обрабатывать пропущенные повторы Может пропускать пропущенные повторы

Слайд 11

Описание слайда:

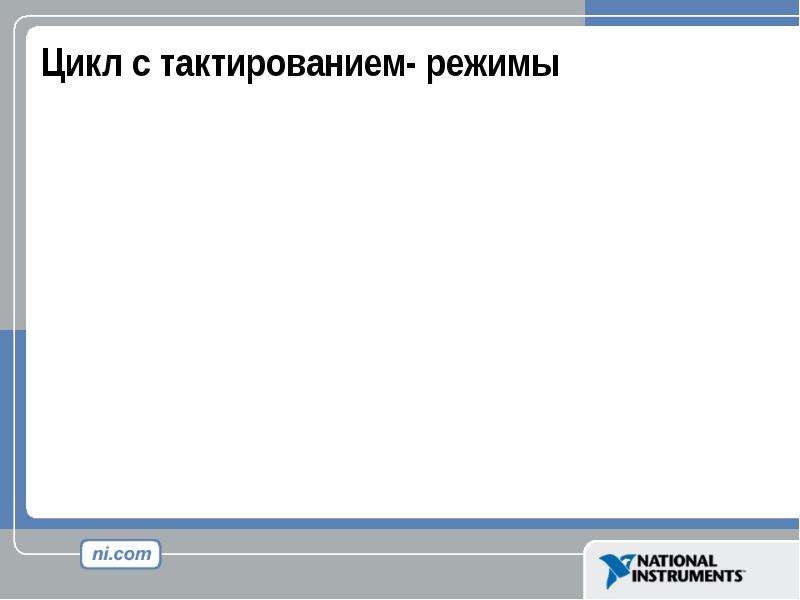

Цикл с тактированием- режимы

Слайд 12

Описание слайда:

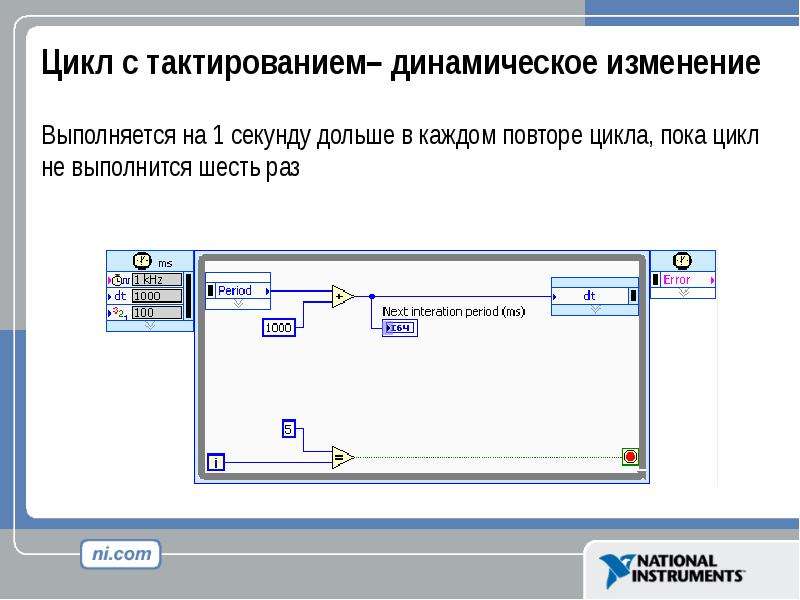

Цикл с тактированием– динамическое изменение Выполняется на 1 секунду дольше в каждом повторе цикла, пока цикл не выполнится шесть раз

Слайд 13

Описание слайда:

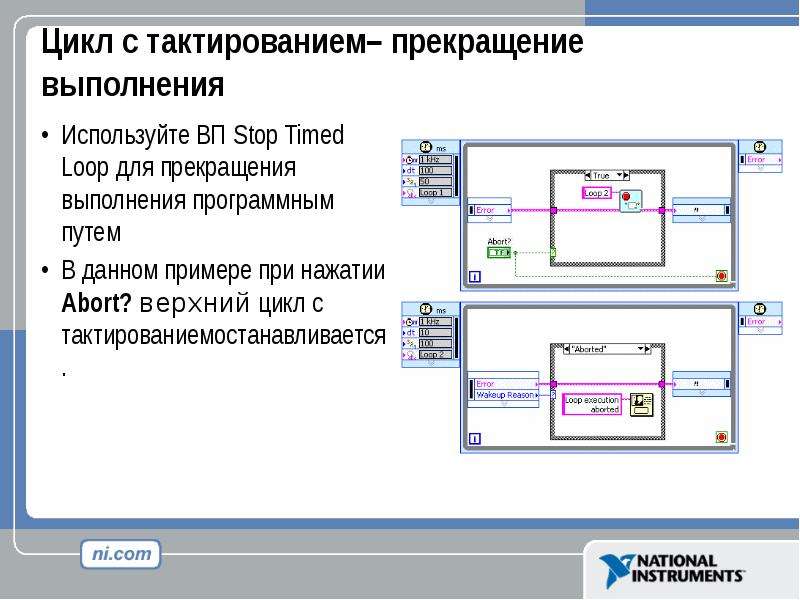

Цикл с тактированием– прекращение выполнения Используйте ВП Stop Timed Loop для прекращения выполнения программным путем В данном примере при нажатии Abort? верхний цикл с тактированиемостанавливается.

Слайд 14

Описание слайда:

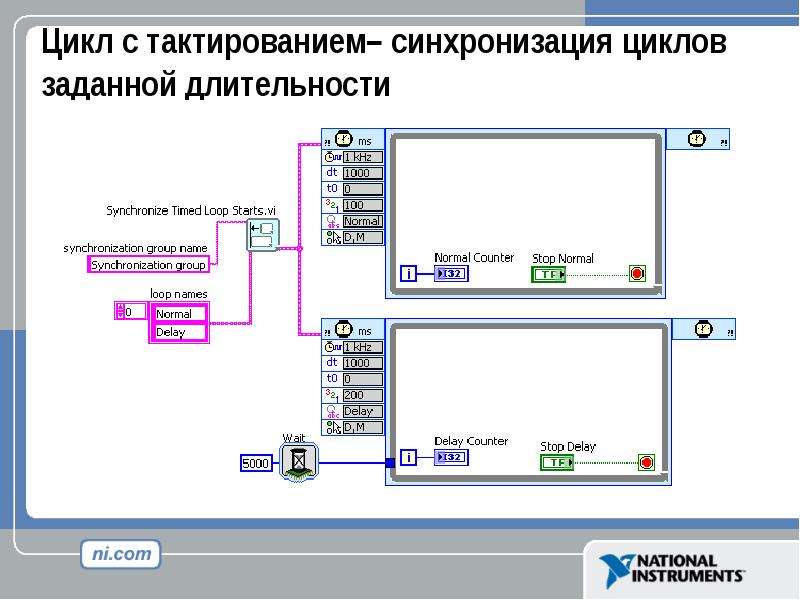

Цикл с тактированием– синхронизация циклов заданной длительности

Слайд 15

Описание слайда:

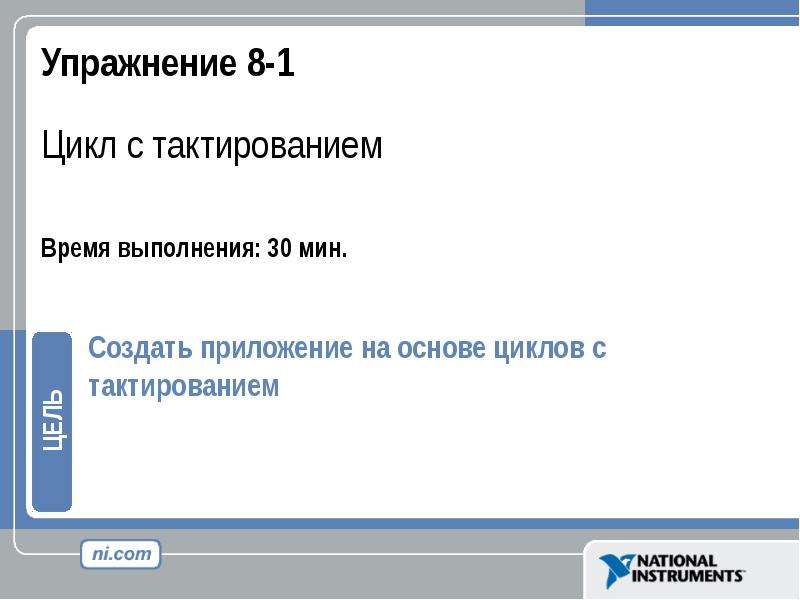

Упражнение 8-1 Цикл с тактированием Время выполнения: 30 мин.

Слайд 16

Описание слайда:

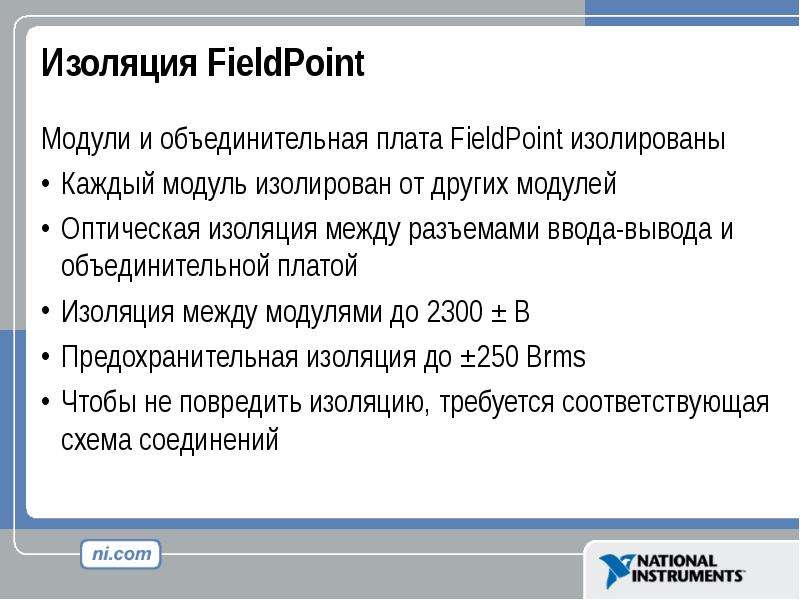

Изоляция FieldPoint Модули и объединительная плата FieldPoint изолированы Каждый модуль изолирован от других модулей Оптическая изоляция между разъемами ввода-вывода и объединительной платой Изоляция между модулями до 2300 ± В Предохранительная изоляция до ±250 Вrms Чтобы не повредить изоляцию, требуется соответствующая схема соединений

Слайд 17

Описание слайда:

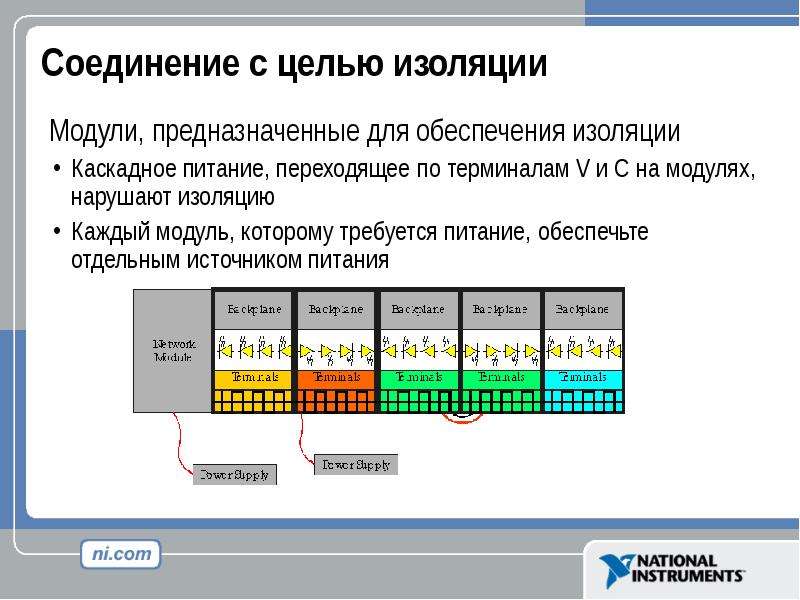

Соединение с целью изоляции Модули, предназначенные для обеспечения изоляции Каскадное питание, переходящее по терминалам V и C на модулях, нарушают изоляцию Каждый модуль, которому требуется питание, обеспечьте отдельным источником питания

Слайд 18

Описание слайда:

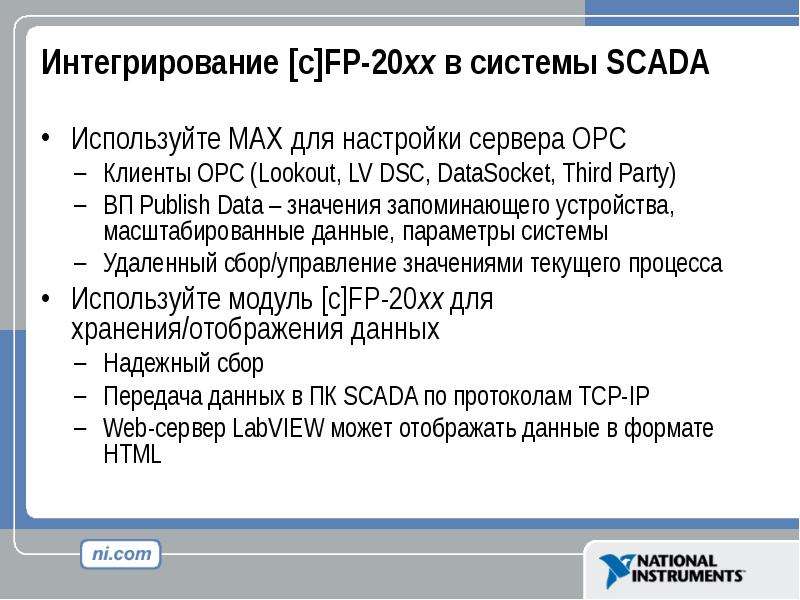

Интегрирование [c]FP-20xx в системы SCADA Используйте MAX для настройки сервера OPC Клиенты OPC (Lookout, LV DSC, DataSocket, Third Party) ВП Publish Data – значения запоминающего устройства, масштабированные данные, параметры системы Удаленный сбор/управление значениями текущего процесса Используйте модуль [c]FP-20xx для хранения/отображения данных Надежный сбор Передача данных в ПК SCADA по протоколам TCP-IP Web-сервер LabVIEW может отображать данные в формате HTML

Слайд 19

Описание слайда:

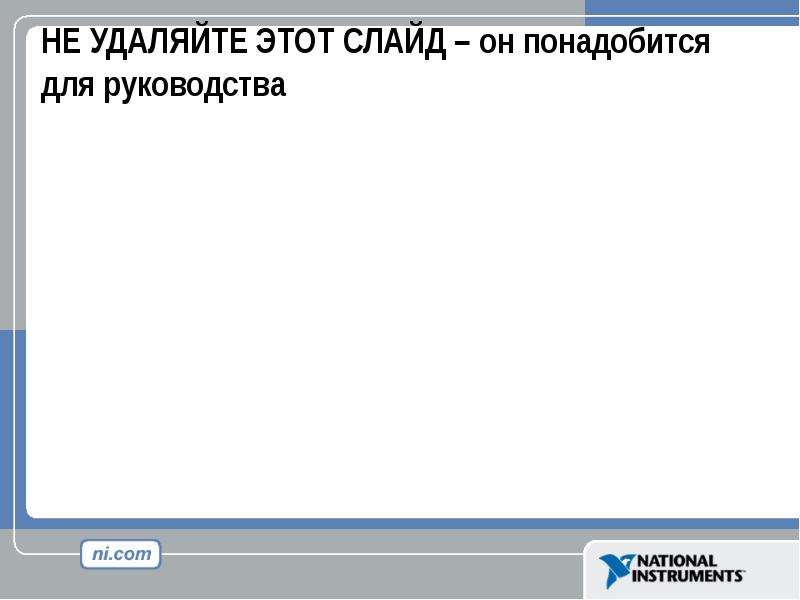

НЕ УДАЛЯЙТЕ ЭТОТ СЛАЙД – он понадобится для руководства

Слайд 20

Описание слайда:

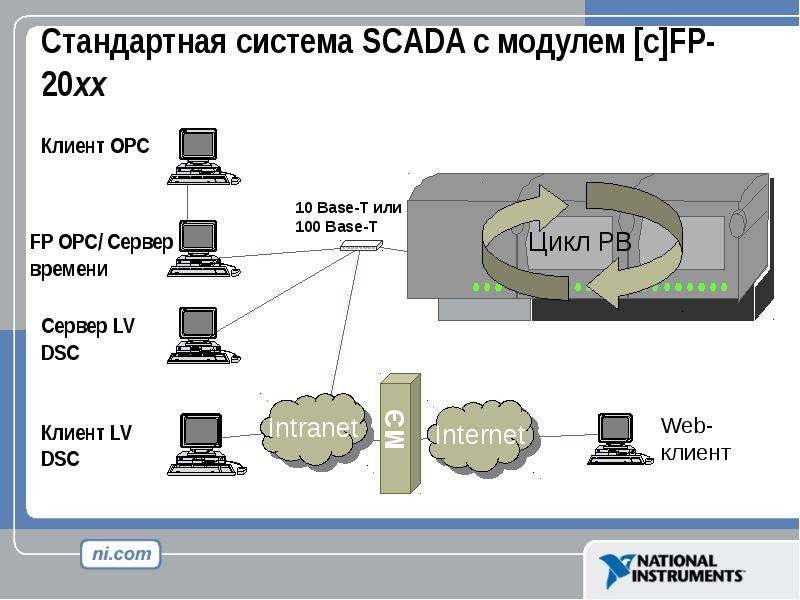

Стандартная система SCADA с модулем [c]FP-20xx

Слайд 21

Описание слайда:

Обзор Назовите преимущества использования циклов заданной длительности Являются ли циклы с тактированиемметодом программной или аппаратной синхронизации? Нужно ли использовать критичный по времени поток с циклами заданной длительности?
