Вы можете ознакомиться и скачать презентацию на тему Датчика изгиба (Роборука). Доклад-сообщение содержит 10 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Научно-иследовательская работа. Датчика изгиба (Роборука). Работали над проектом: Исследование и разработка. 1.Гулаков Александр(гр. 9Э-32) 2.Тимошков Владислав(гр. 9Э-32) Создание модели роборуки. 1.Жураков Дмитрий (гр. 9Э-21) 2.Белоусов Максим (гр. 9Э-21) 3.Белоусов Иван (гр. 9Э-21) 4.Ипатов Дмитрий (гр. 9Э-21)

Слайд 2

Описание слайда:

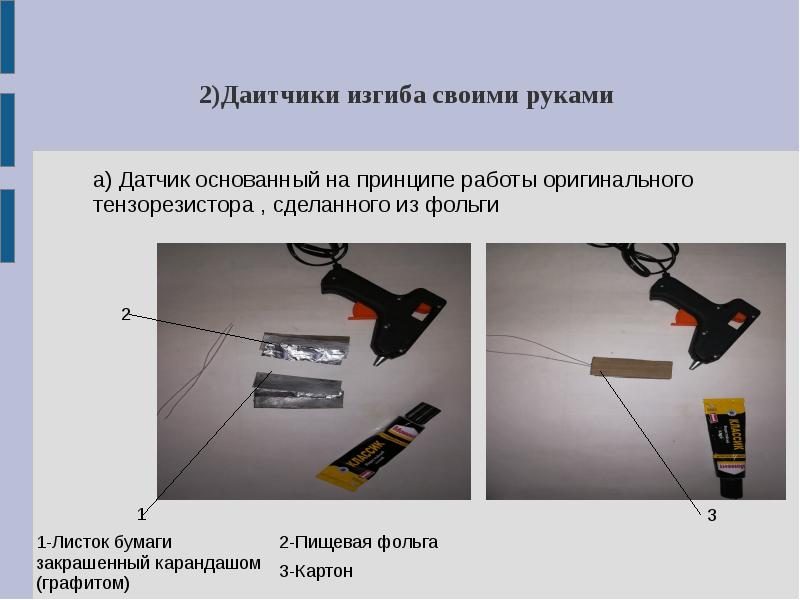

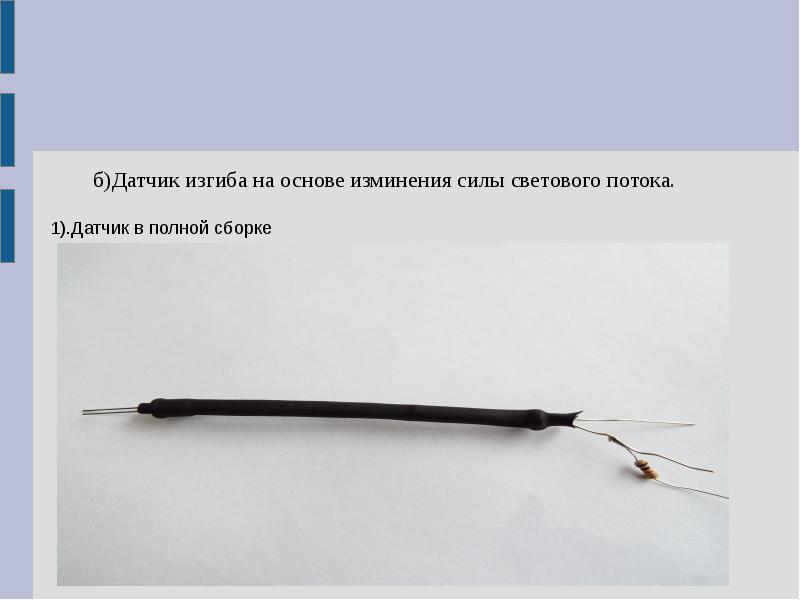

Содержание: 1. Датчики изгиба . а)Датчики-что это? 2.Виды датчиков изгиба. 1)Датчики изгиба представленные на рынке. а)Тензорезистор б) Пьезоэлектрический датчик изгиба в) Проволочный тензодатчик 2)Даитчики изгиба своими руками. а) Датчик основанный на принципе работы оригинального тензорезистора , сделанного из фольги б)Датчик изгиба на основе изминения силы светового потока. 3.Создание датчика изгиба на основе изминения силы светового потока. 4.Создание роборуки.

Слайд 3

Описание слайда:

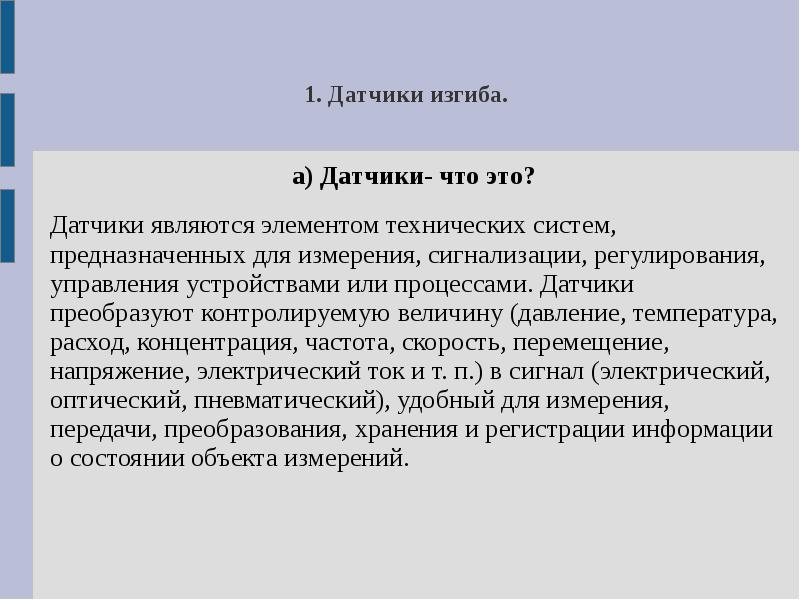

1. Датчики изгиба.

Слайд 4

Описание слайда:

2.Виды датчиков изгиба. а)Датчики изгиба представленные на рынке. 1)Тензорезистор Тензорези́стор (от лат. tensus — напряжённый и лат. resisto — сопротивляюсь) — резистор, сопротивление которого изменяется в зависимости от его деформации. Тензорезисторы используются в тензометрии. С помощью тензорезисторов можно измерять деформации механически связанных с ними элементов]. Тензорезистор является основной составной частью тензодатчиков, применяющихся для косвенного измерения силы, давления, веса, механических напряжений, крутящих моментов Стоимость (~800-100р)

Слайд 5

Описание слайда:

2) Пьезоэлектрический датчик изгиба Пьезоэлектрический датчик изгиба ПЗ-03 - это уникальный ламинированный пьезоэлектрический датчик, который при микро-изгибе генерирует электрический сигнал ~10 мВ. В самом простом случае такой датчик ведет себя как динамический тензодатчик, за исключением того, что не требует внешнего источника питания и генерирует напряжения большее, чем просто тензодатчики после усиления. Стоимость 1 шт. (~350-500 р.)

Слайд 6

Описание слайда:

3) Проволочный тензодатчик Принцип работы проволочного тензодатчика основан на изменении активного сопротивления проволоки при ее деформации. Изменение активного сопротивления проволоки происходит по двум причинам: во-первых, изменяются геометрические размеры проволоки (длина l, сечение s); во-вторых, при деформации изменяется удельное сопротивление р материала проволоки. Стоимость 1 шт. (~300-450 р.)
