Вы можете ознакомиться и скачать презентацию на тему Деревья. Идеально сбалансированные бинарные деревья. Доклад-сообщение содержит 64 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Деревья 2

Слайд 2

Описание слайда:

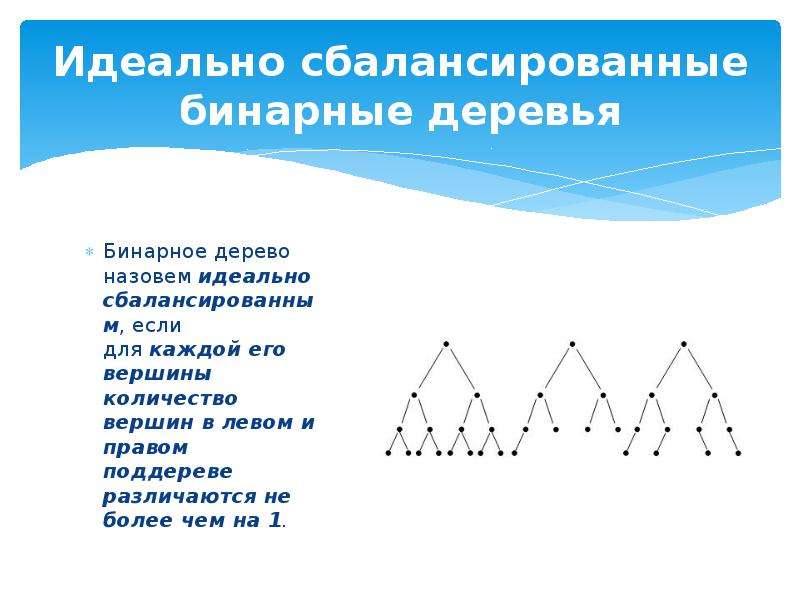

Идеально сбалансированные бинарные деревья Бинарное дерево назовем идеально сбалансированным, если для каждой его вершины количество вершин в левом и правом поддереве различаются не более чем на 1.

Слайд 3

Описание слайда:

Теорема Длина внутреннего пути в идеально сбалансированном дереве, содержащем n вершин, не превосходит величины: (n+1)[log2n] - 2 * 2[log2n] - 2

Слайд 4

Описание слайда:

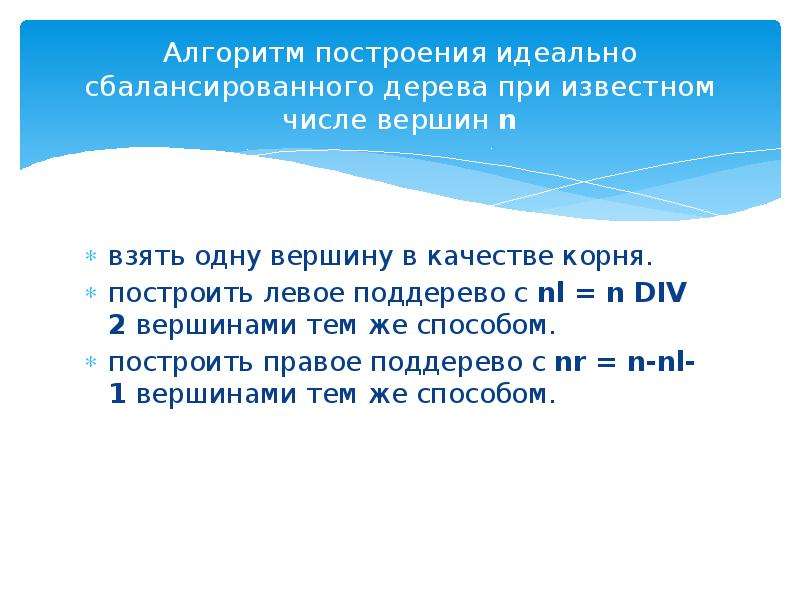

Алгоритм построения идеально сбалансированного дерева при известном числе вершин n взять одну вершину в качестве корня. построить левое поддерево с nl = n DIV 2 вершинами тем же способом. построить правое поддерево с nr = n-nl-1 вершинами тем же способом.

Слайд 5

Описание слайда:

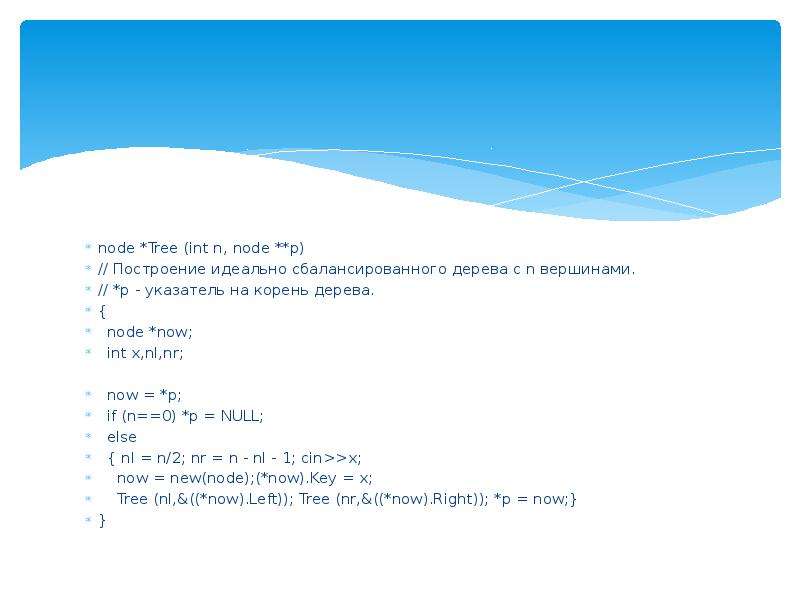

node *Tree (int n, node **p) // Построение идеально сбалансированного дерева с n вершинами. // *p - указатель на корень дерева. { node *now; int x,nl,nr; now = *p; if (n==0) *p = NULL; else { nl = n/2; nr = n - nl - 1; cin>>x; now = new(node);(*now).Key = x; Tree (nl,&((*now).Left)); Tree (nr,&((*now).Right)); *p = now;} }

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

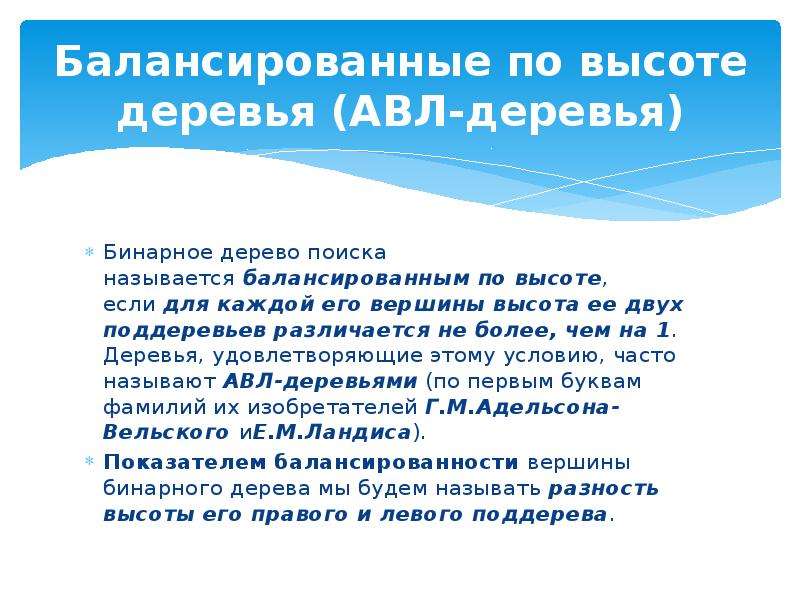

Балансированные по высоте деревья (АВЛ-деревья) Бинарное дерево поиска называется балансированным по высоте, если для каждой его вершины высота ее двух поддеревьев различается не более, чем на 1. Деревья, удовлетворяющие этому условию, часто называют АВЛ-деревьями (по первым буквам фамилий их изобретателей Г.М.Адельсона-Вельского иЕ.М.Ландиса). Показателем балансированности вершины бинарного дерева мы будем называть разность высоты его правого и левого поддерева.

Слайд 8

Описание слайда:

Математический анализ АВЛ-деpевьев бозначим Th - АВЛ-деpево высотой h с количеством узлов Nh. Тогда

Слайд 9

Описание слайда:

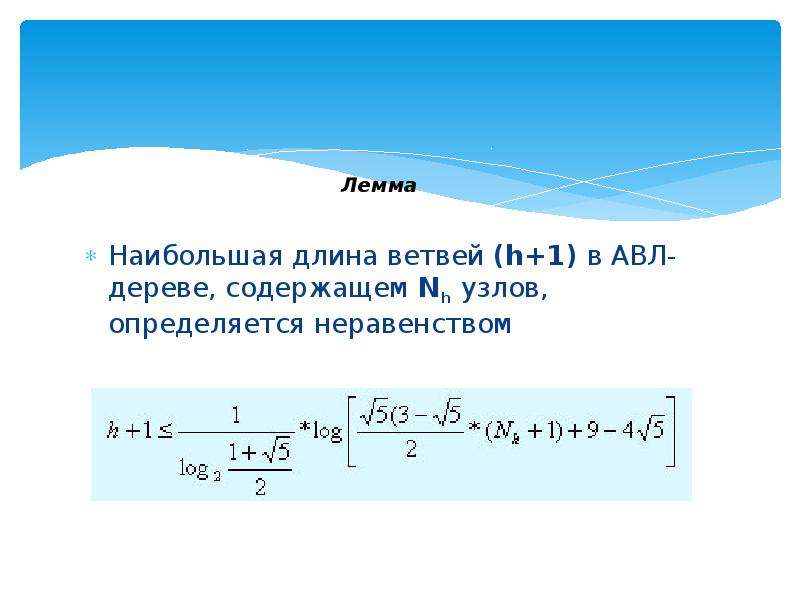

Hаибольшая длина ветвей (h+1) в АВЛ-деpеве, содеpжащем Nh узлов, опpеделяется неравенством

Слайд 10

Описание слайда:

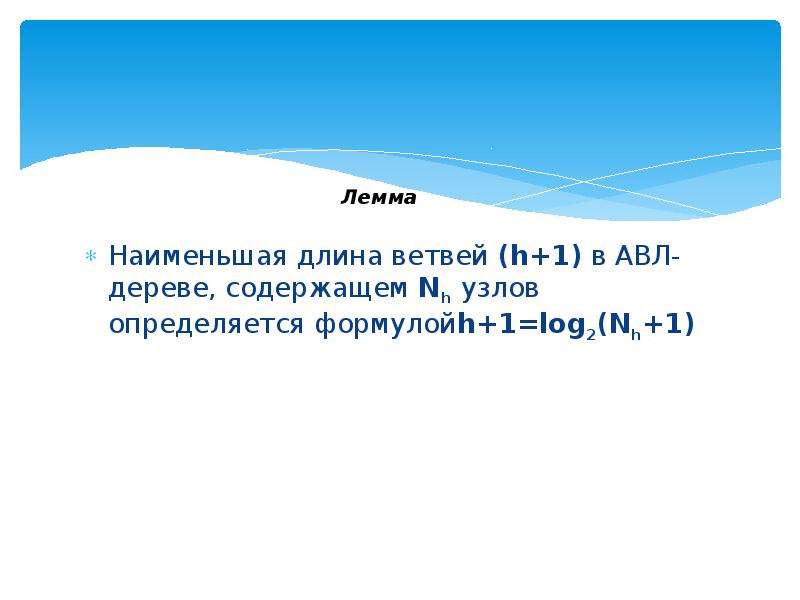

Hаименьшая длина ветвей (h+1) в АВЛ-деpеве, содеpжащем Nh узлов опpеделяется фоpмулойh+1=log2(Nh+1)

Слайд 11

Описание слайда:

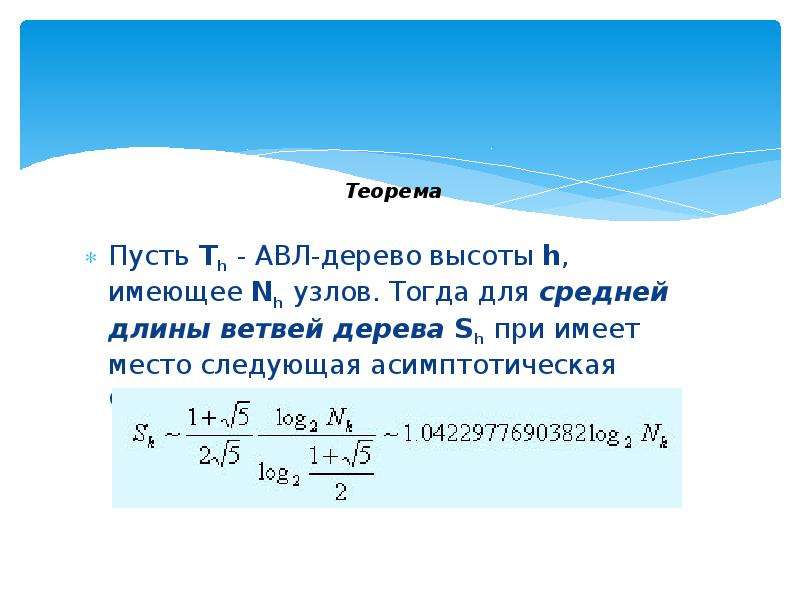

Пусть Th - АВЛ-деpево высоты h, имеющее Nh узлов. Тогда для средней длины ветвей дерева Sh пpи имеет место следующая асимптотическая оценка:

Слайд 12

Описание слайда:

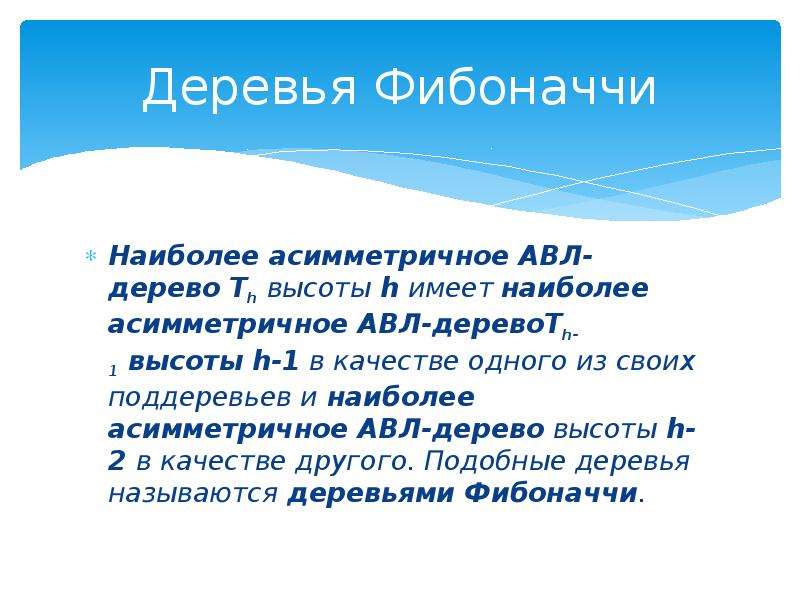

Деревья Фибоначчи Hаиболее асимметpичное АВЛ-деpево Th высоты h имеет наиболее асимметpичное АВЛ-деpевоTh-1 высоты h-1 в качестве одного из своих поддеpевьев и наиболее асимметpичное АВЛ-деpево высоты h-2 в качестве дpугого. Подобные деpевья называются деpевьями Фибоначчи.

Слайд 13

Описание слайда:

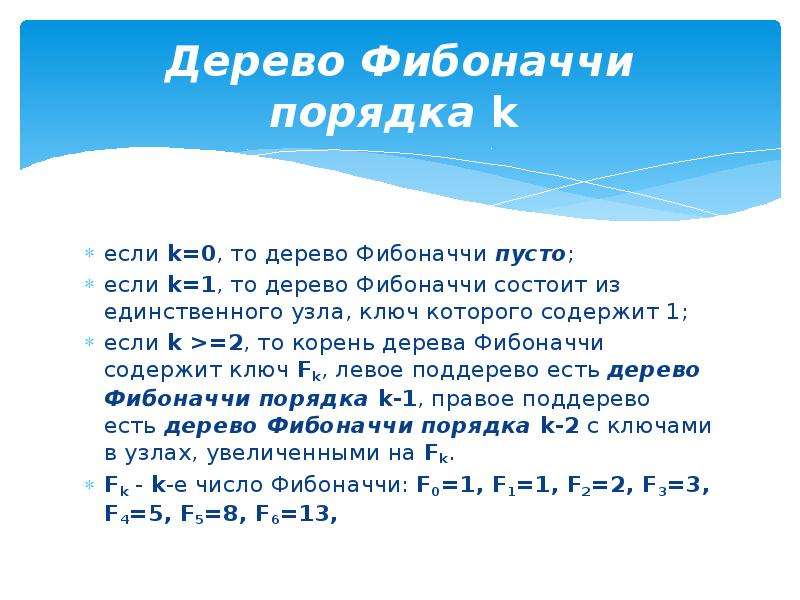

Дерево Фибоначчи порядка k если k=0, то дерево Фибоначчи пусто; если k=1, то дерево Фибоначчи состоит из единственного узла, ключ которого содержит 1; если k >=2, то корень дерева Фибоначчи содержит ключ Fk, левое поддерево есть дерево Фибоначчи порядка k-1, правое поддерево есть дерево Фибоначчи порядка k-2 с ключами в узлах, увеличенными на Fk. Fk - k-е число Фибоначчи: F0=1, F1=1, F2=2, F3=3, F4=5, F5=8, F6=13,

Слайд 14

Описание слайда:

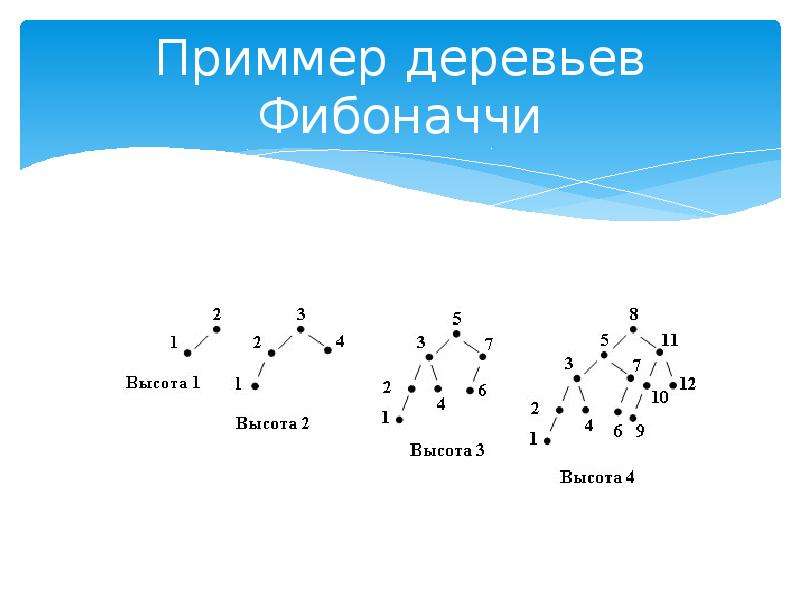

Приммер деpевьев Фибоначчи

Слайд 15

Описание слайда:

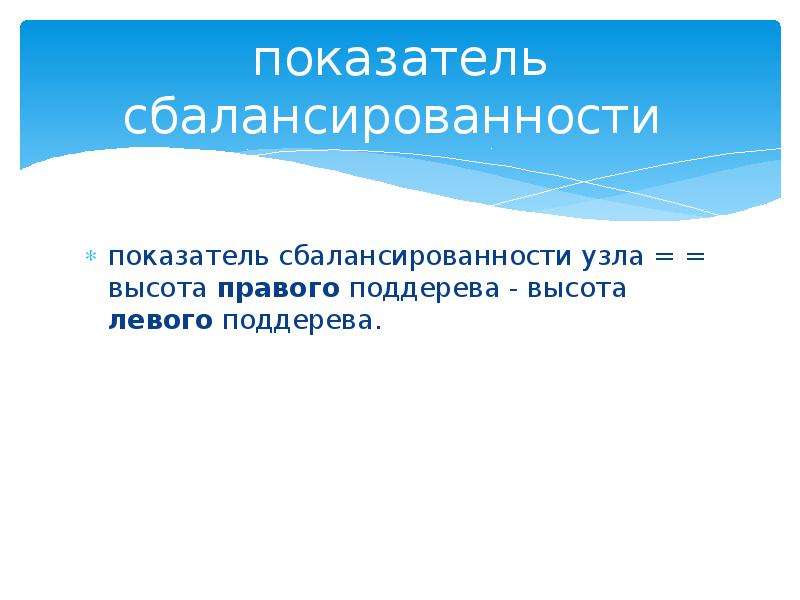

показатель сбалансиpованности показатель сбалансиpованности узла = = высота пpавого поддеpева - высота левого поддеpева.

Слайд 16

Описание слайда:

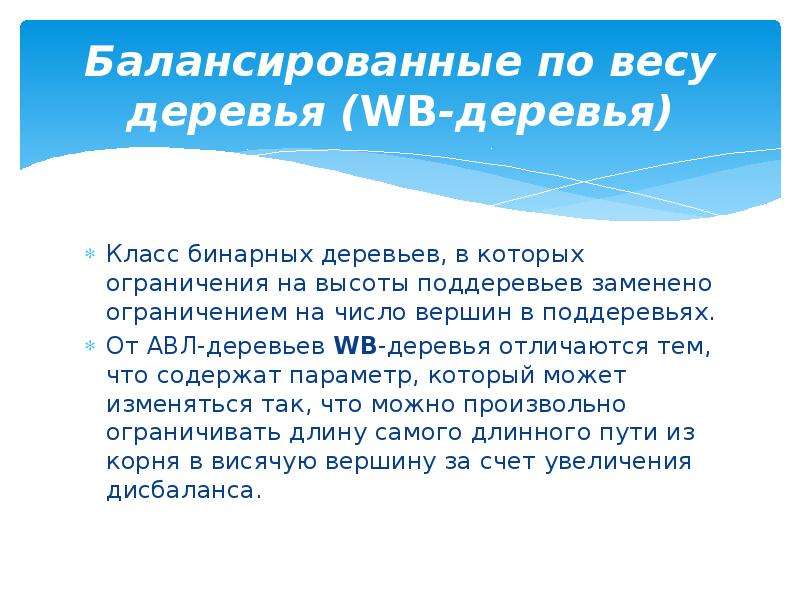

Балансированные по весу деревья (WB-деревья) Класс бинарных деревьев, в которых ограничения на высоты поддеревьев заменено ограничением на число вершин в поддеревьях. От АВЛ-деревьев WB-деревья отличаются тем, что содержат параметр, который может изменяться так, что можно произвольно ограничивать длину самого длинного пути из корня в висячую вершину за счет увеличения дисбаланса.

Слайд 17

Описание слайда:

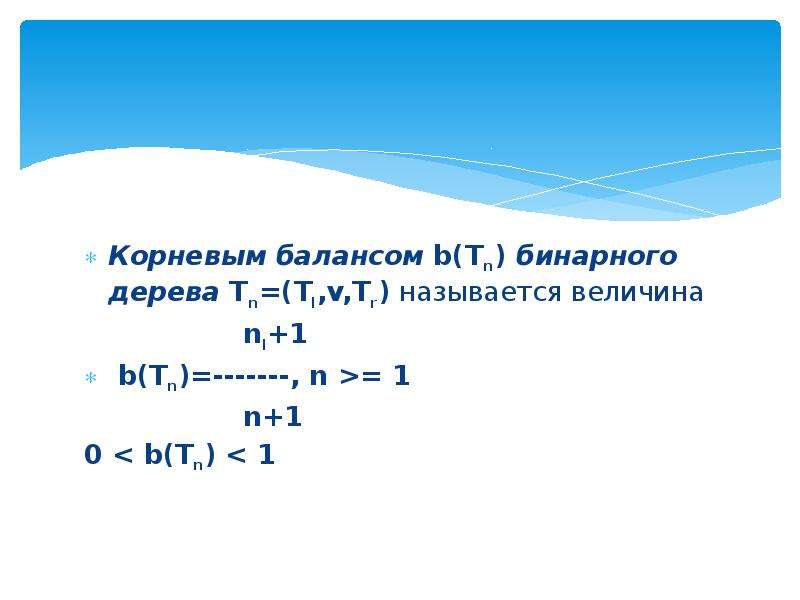

Корневым балансом b(Tn) бинарного дерева Tn=(Tl,v,Tr) называется величина nl+1 b(Tn)=-------, n >= 1 n+1 0 < b(Tn) < 1

Слайд 18

Описание слайда:

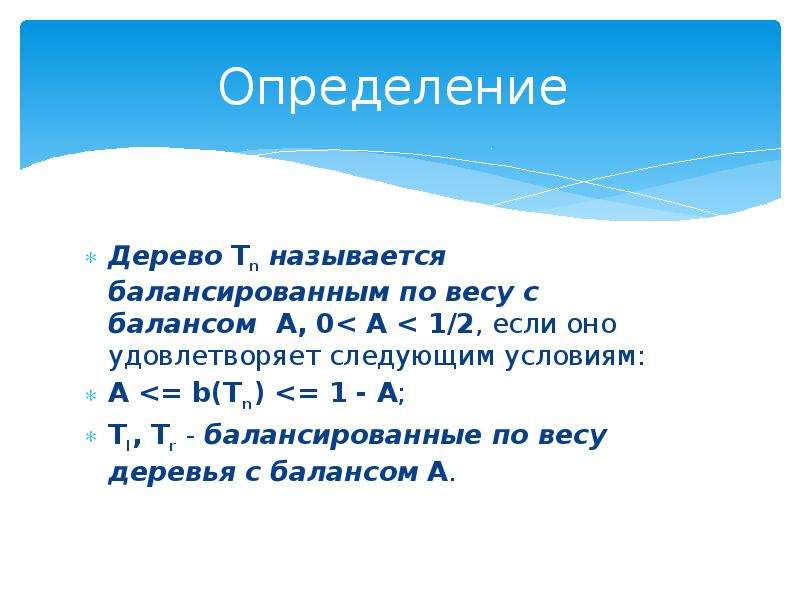

Определение Дерево Tn называется балансированным по весу с балансом A, 0

Слайд 19

Описание слайда:

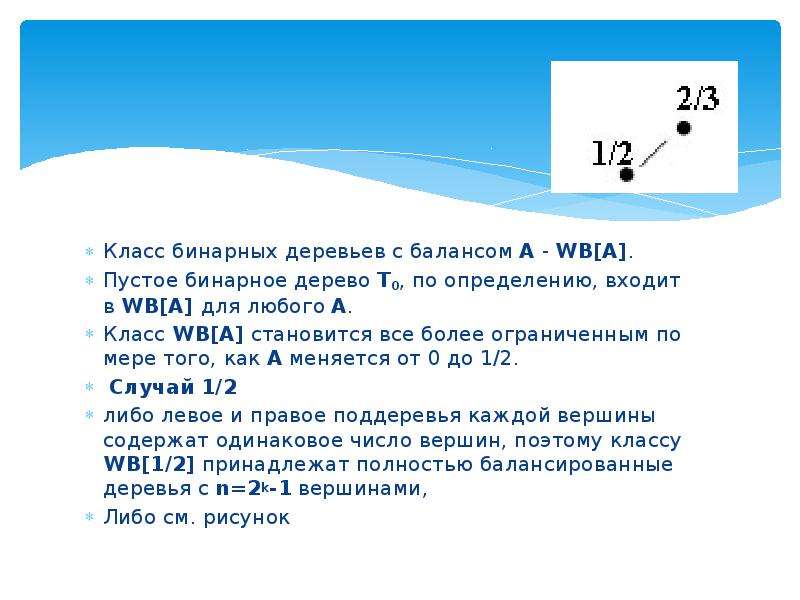

Класс бинарных деревьев с балансом A - WB[A]. Пустое бинарное дерево T0, по определению, входит в WB[A] для любого A. Класс WB[A] становится все более ограниченным по мере того, как A меняется от 0 до 1/2. Случай 1/2 либо левое и правое поддеревья каждой вершины содержат одинаковое число вершин, поэтому классу WB[1/2] принадлежат полностью балансированные деревья с n=2k-1 вершинами, Либо см. рисунок

Слайд 20

Описание слайда:

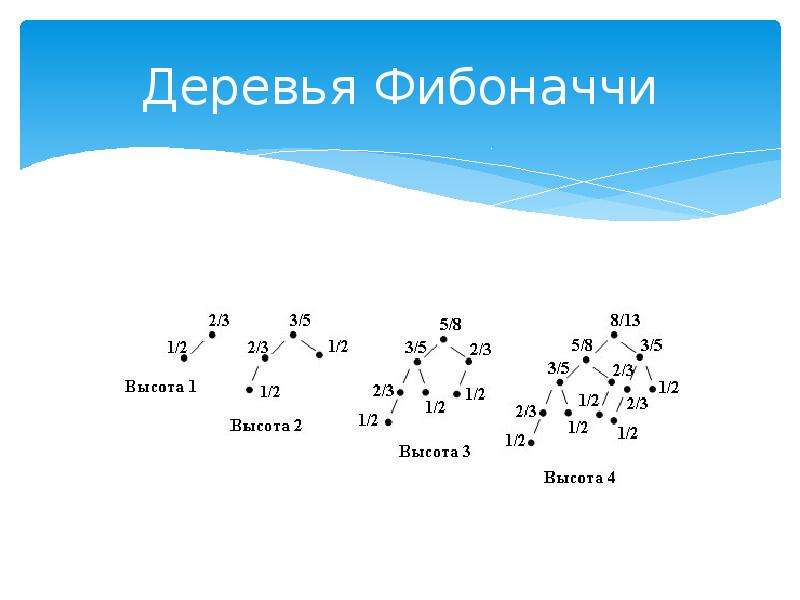

Деревья Фибоначчи

Слайд 21

Описание слайда:

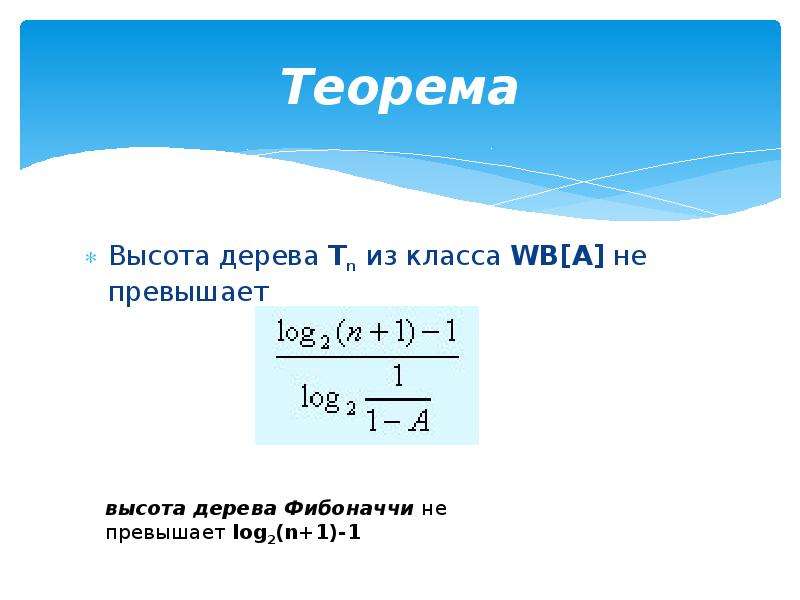

Теорема Высота дерева Tn из класса WB[A] не превышает

Слайд 22

Описание слайда:

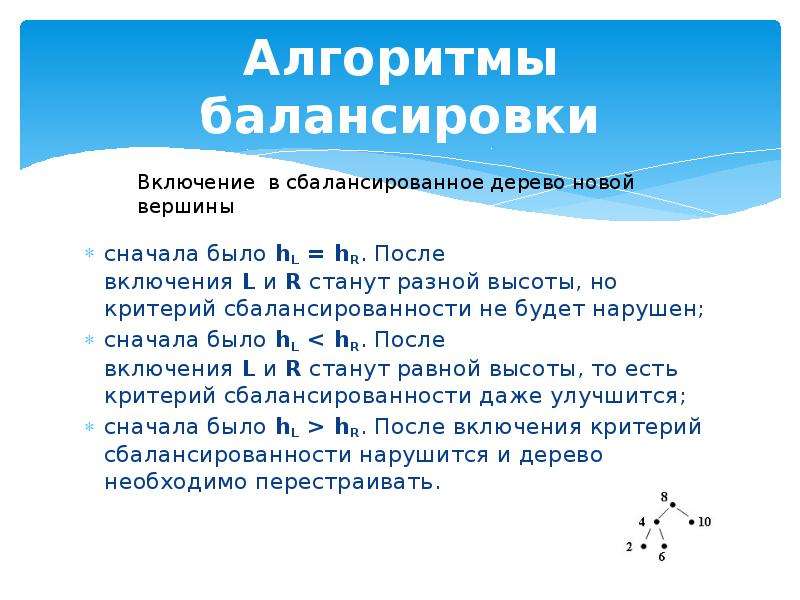

Алгоритмы балансировки сначала было hL = hR. После включения L и R станут разной высоты, но критерий сбалансированности не будет нарушен; сначала было hL < hR. После включения L и R станут равной высоты, то есть критерий сбалансированности даже улучшится; сначала было hL > hR. После включения критерий сбалансированности нарушится и дерево необходимо перестраивать.

Слайд 23

Описание слайда:

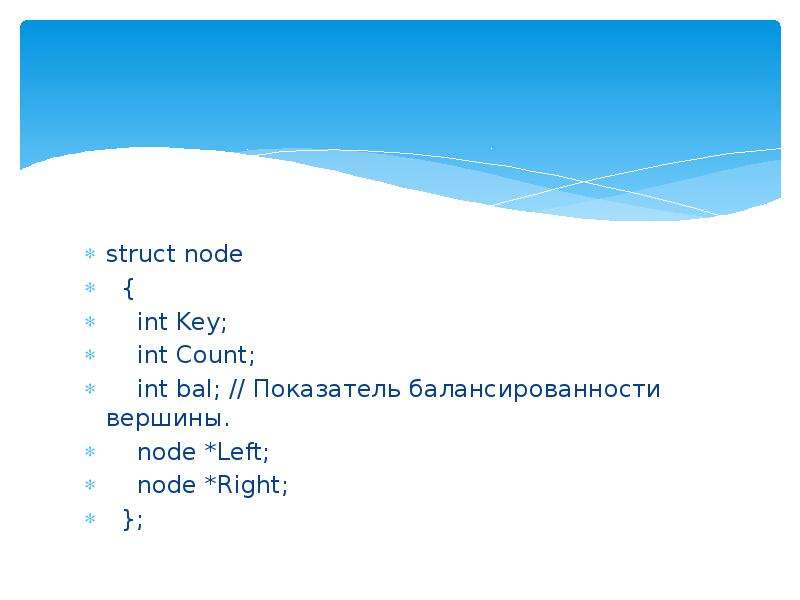

struct node { int Key; int Count; int bal; // Показатель балансированности вершины. node *Left; node *Right; };

Слайд 24

Описание слайда:

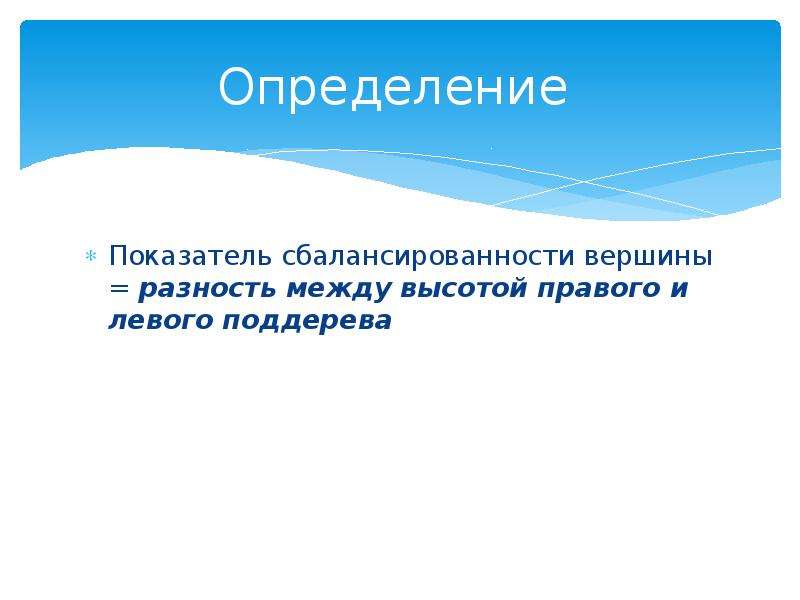

Определение Показатель сбалансированности вершины = разность между высотой правого и левого поддерева

Слайд 25

Описание слайда:

Проход по дереву, чтобы убедиться, что включаемого значения в дереве нет; включение новой вершины и определение результирующего показателя сбалансированности; "отступление" по пути поиска и проверка в каждой вершине показателя сбалансированности. При необходимости - балансировка.

Слайд 26

Описание слайда:

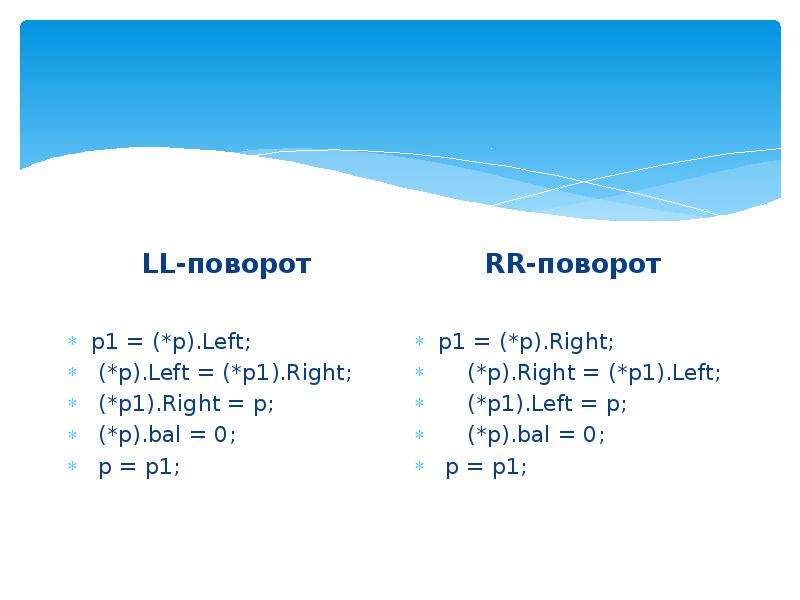

Однократный LL-поворот p1 = (*p).Left; (*p).Left = (*p1).Right; (*p1).Right = p; (*p).bal = 0; p = p1;

Слайд 27

Описание слайда:

LL-поворот

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

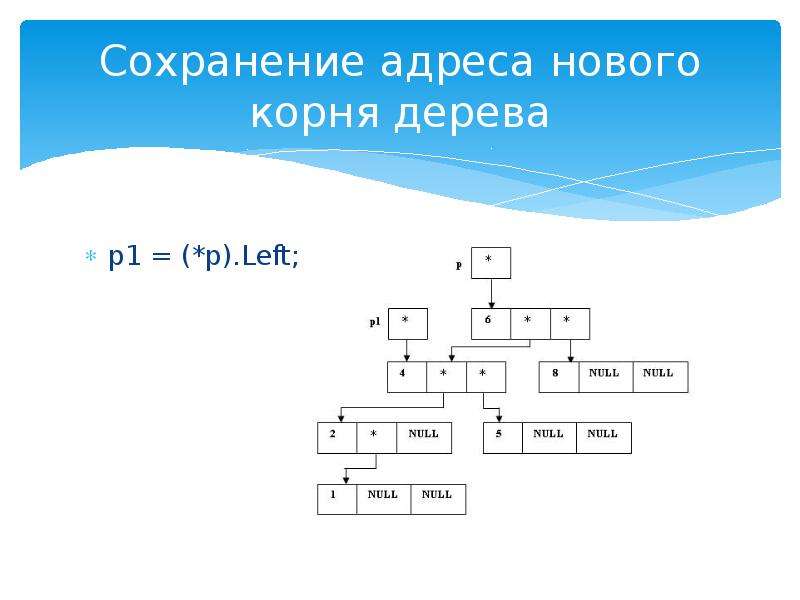

Сохранение адреса нового корня дерева p1 = (*p).Left;

Слайд 30

Описание слайда:

Переприкрепление (*p).Left = (*p1).Right;

Слайд 31

Описание слайда:

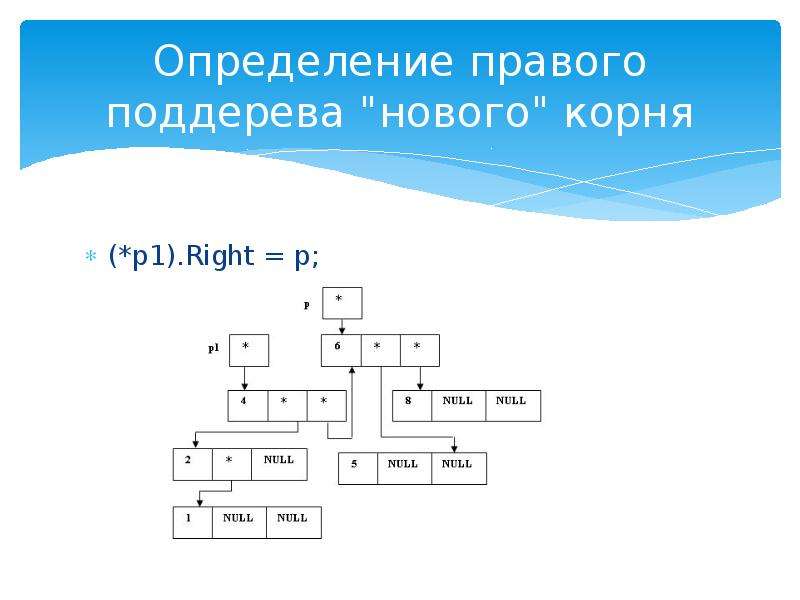

Определение правого поддерева "нового" корня (*p1).Right = p;

Слайд 32

Описание слайда:

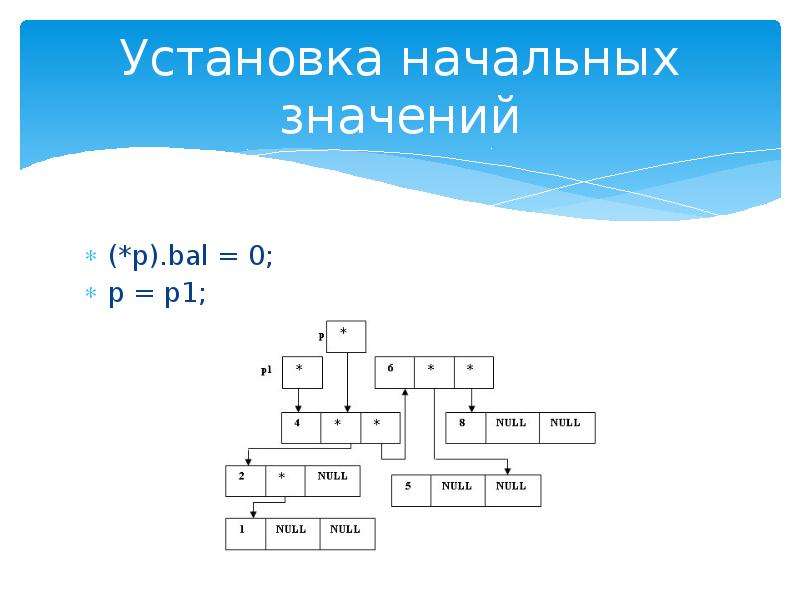

Установка начальных значений (*p).bal = 0; p = p1;

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

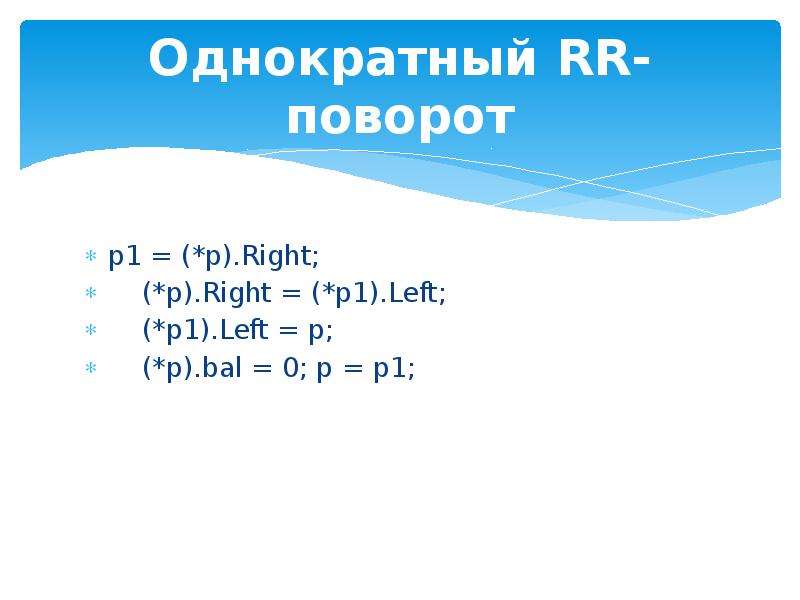

Однократный RR-поворот p1 = (*p).Right; (*p).Right = (*p1).Left; (*p1).Left = p; (*p).bal = 0; p = p1;

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

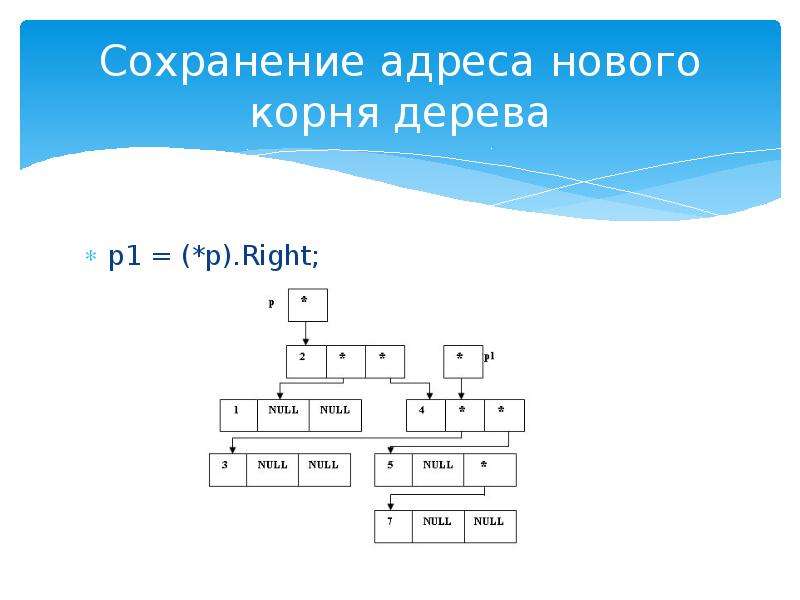

Сохранение адреса нового корня дерева p1 = (*p).Right;

Слайд 37

Описание слайда:

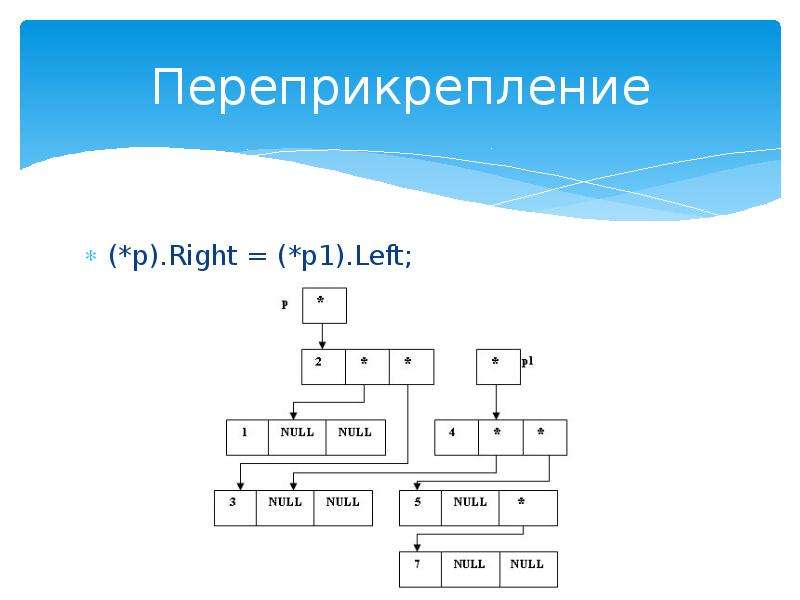

Переприкрепление (*p).Right = (*p1).Left;

Слайд 38

Описание слайда:

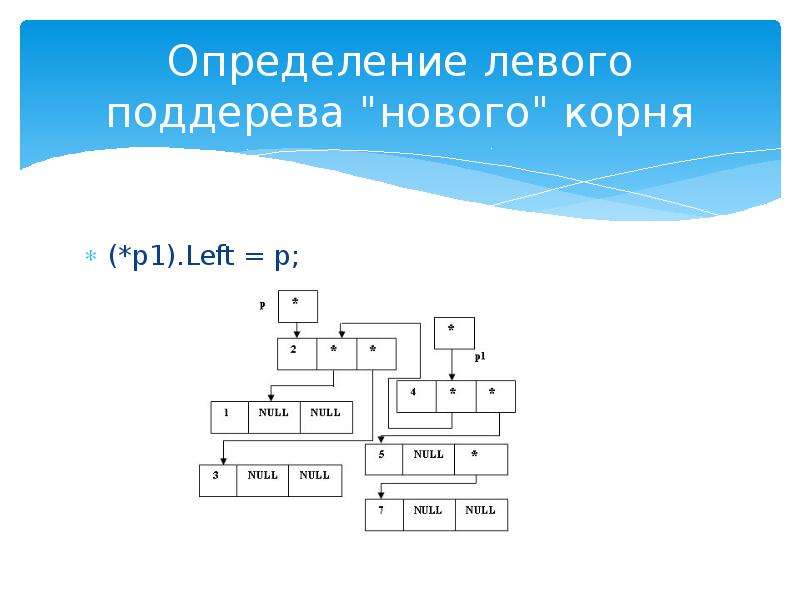

Определение левого поддерева "нового" корня (*p1).Left = p;

Слайд 39

Описание слайда:

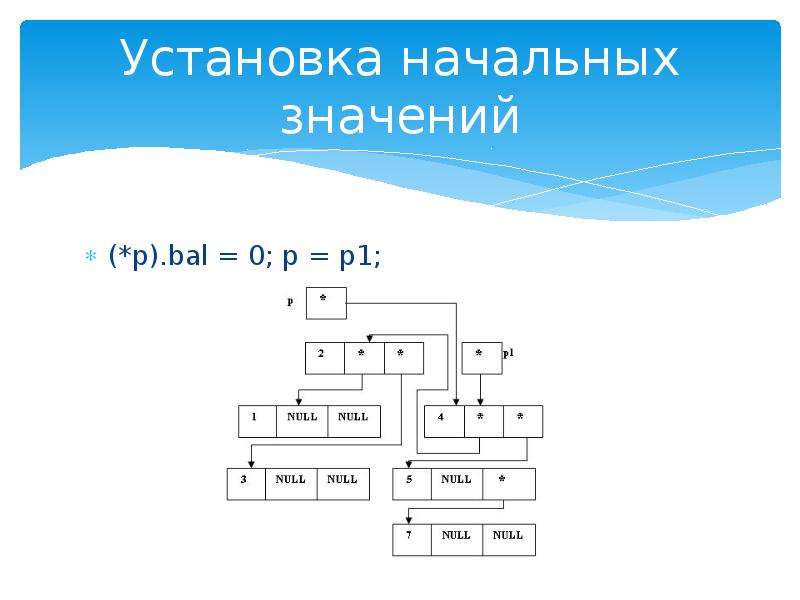

Установка начальных значений (*p).bal = 0; p = p1;

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

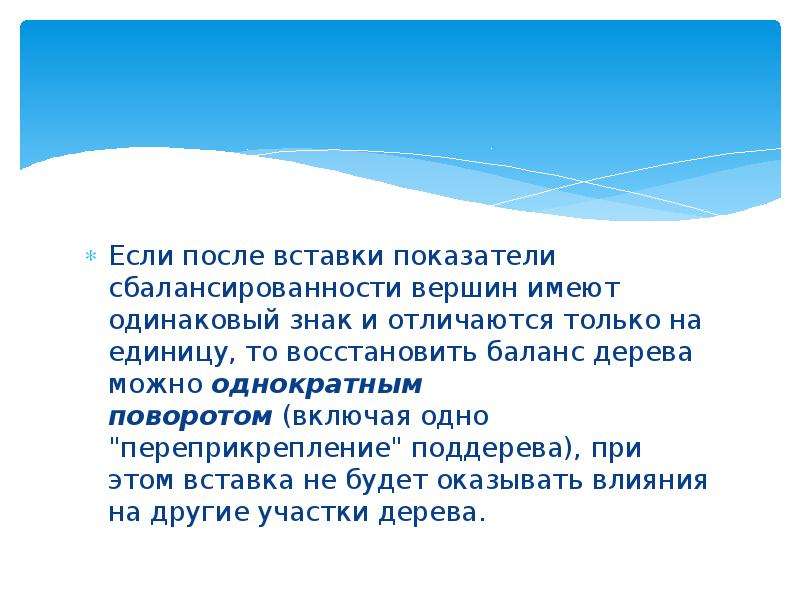

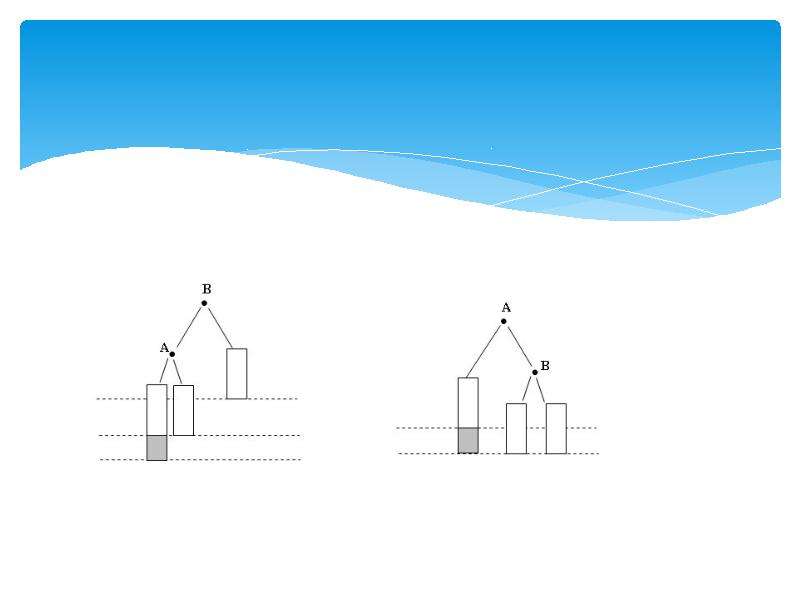

Если после вставки показатели сбалансированности вершин имеют одинаковый знак и отличаются только на единицу, то восстановить баланс дерева можно однократным поворотом (включая одно "переприкрепление" поддерева), при этом вставка не будет оказывать влияния на другие участки дерева.

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Двукратный LR-поворот p1 = (*p).Left; p2 = (*p1).Right; (*p1).Right = (*p2).Left; (*p2).Left = p1; (*p).Left = (*p2).Right; (*p2).Right = *p; p = p2;

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

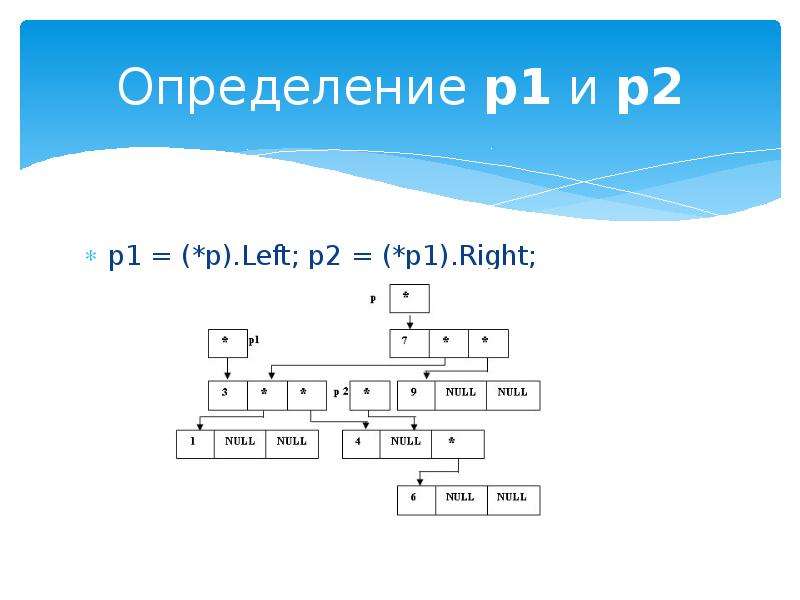

Определение p1 и p2 p1 = (*p).Left; p2 = (*p1).Right;

Слайд 46

Описание слайда:

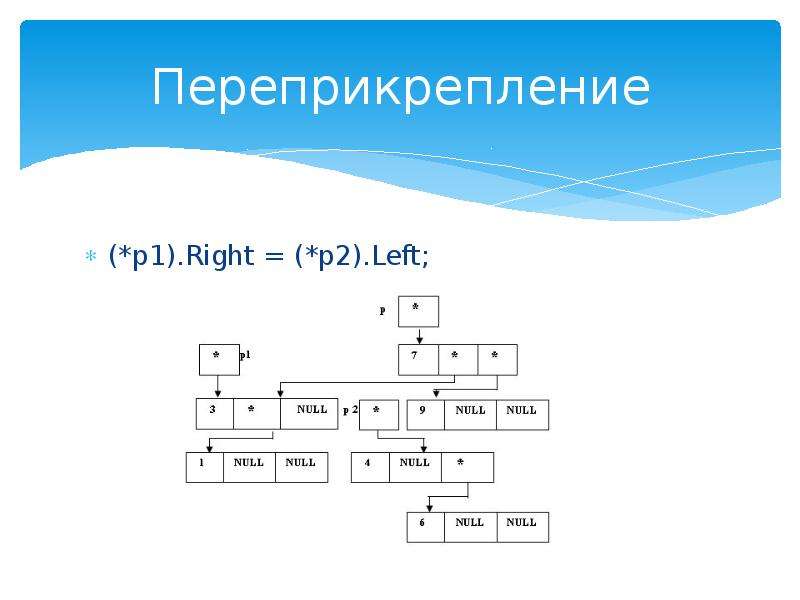

Переприкрепление (*p1).Right = (*p2).Left;

Слайд 47

Описание слайда:

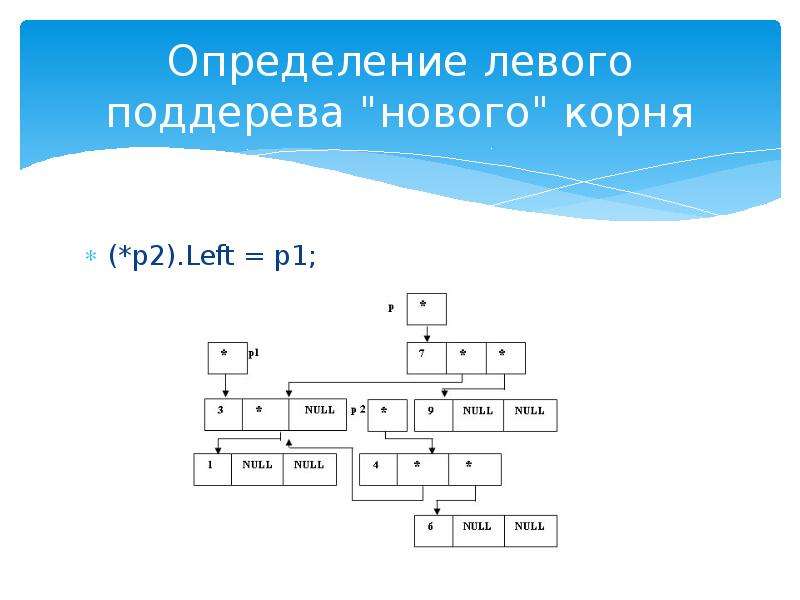

Определение левого поддерева "нового" корня (*p2).Left = p1;

Слайд 48

Описание слайда:

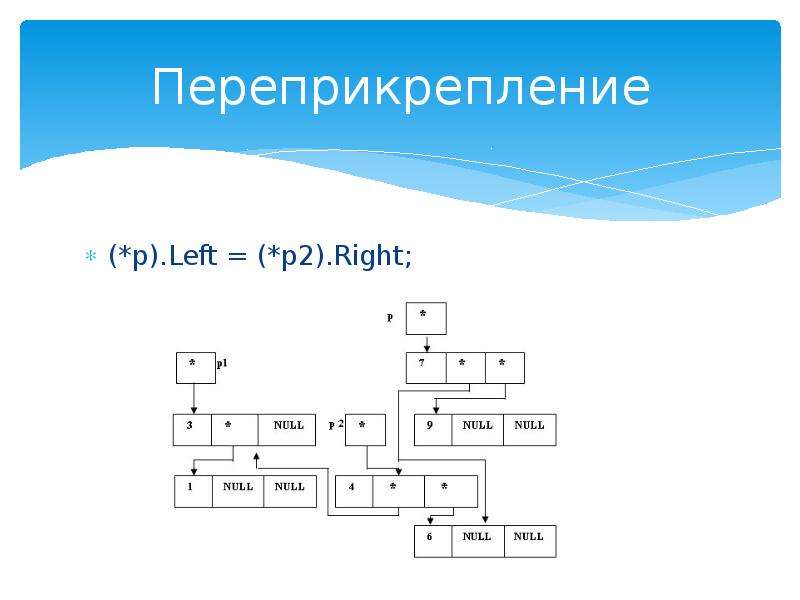

Переприкрепление (*p).Left = (*p2).Right;

Слайд 49

Описание слайда:

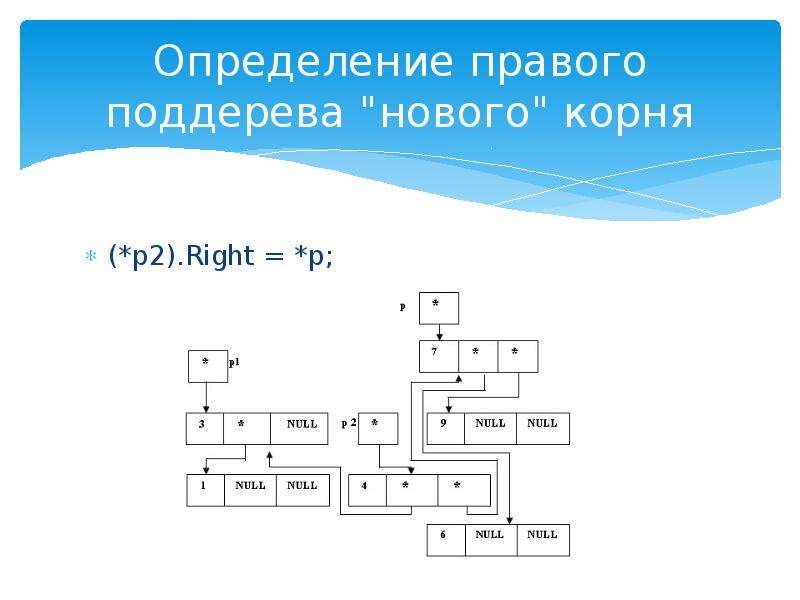

Определение правого поддерева "нового" корня (*p2).Right = *p;

Слайд 50

Описание слайда:

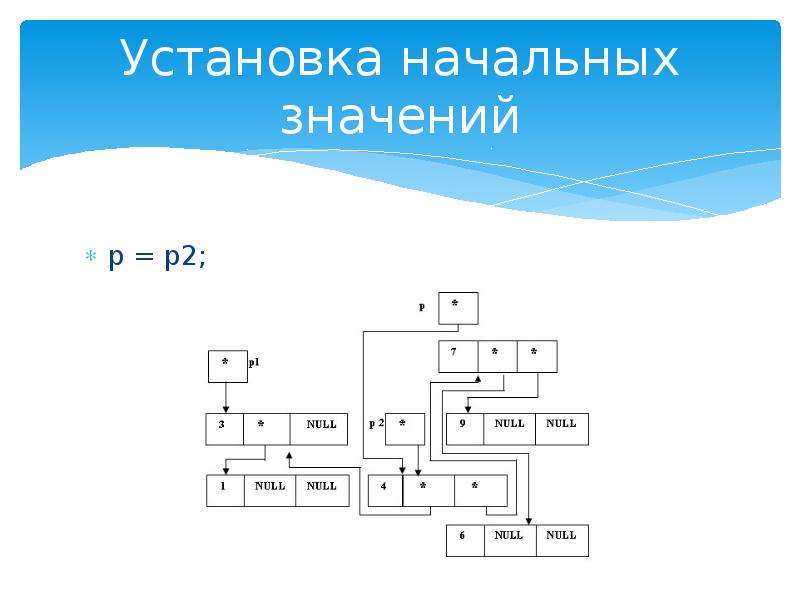

Установка начальных значений p = p2;

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

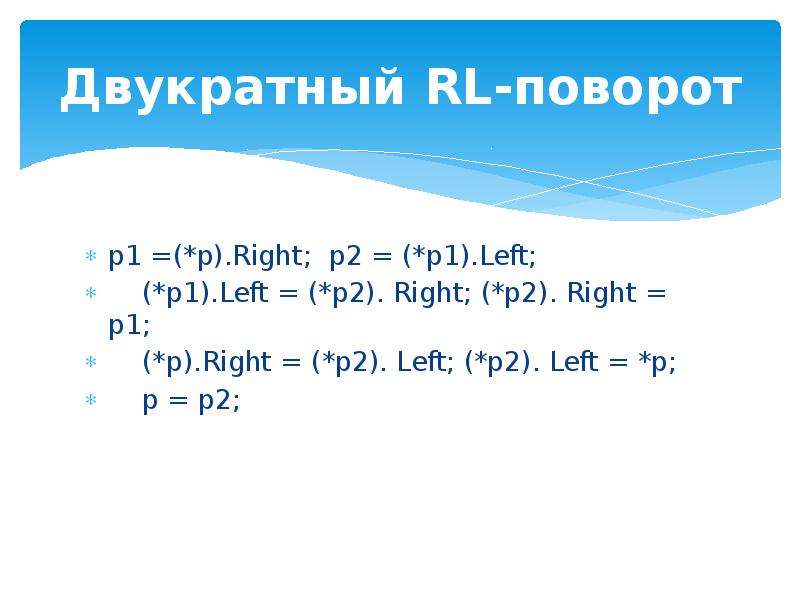

Двукратный RL-поворот p1 =(*p).Right; p2 = (*p1).Left; (*p1).Left = (*p2). Right; (*p2). Right = p1; (*p).Right = (*p2). Left; (*p2). Left = *p; p = p2;

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

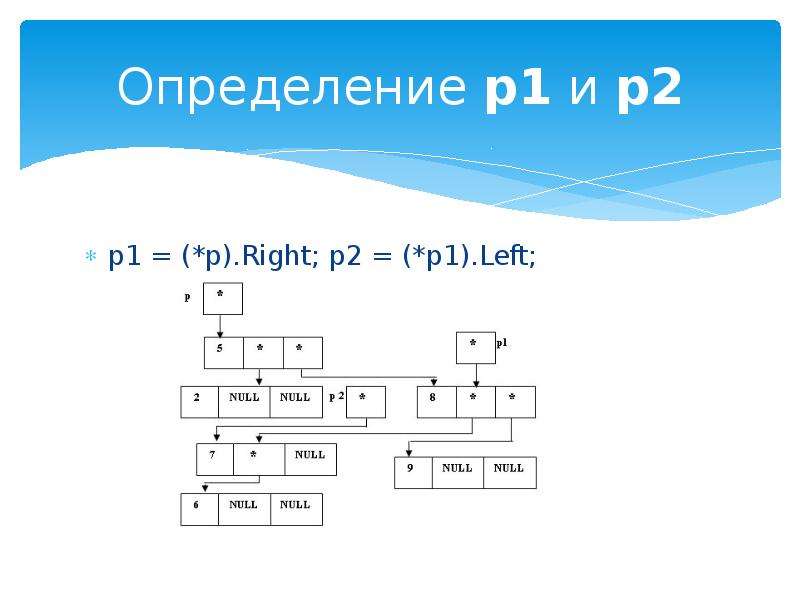

Определение p1 и p2 p1 = (*p).Right; p2 = (*p1).Left;

Слайд 55

Описание слайда:

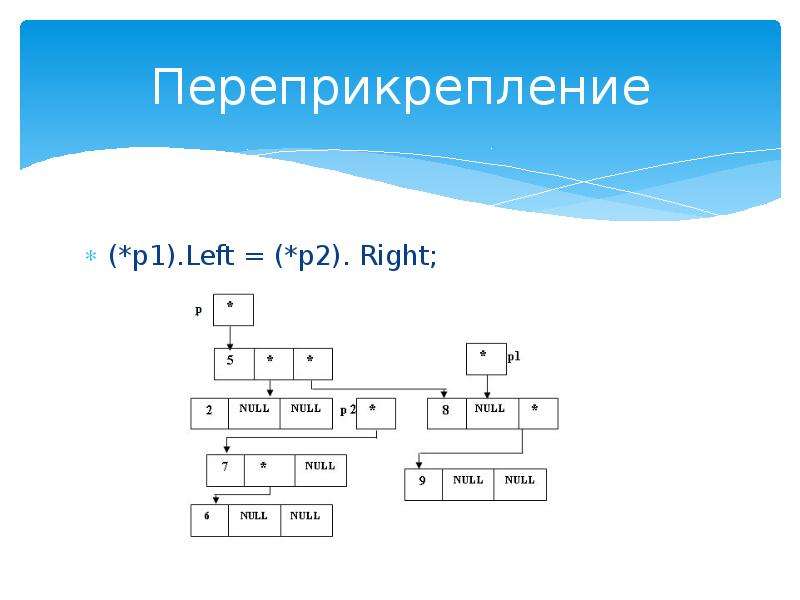

Переприкрепление (*p1).Left = (*p2). Right;

Слайд 56

Описание слайда:

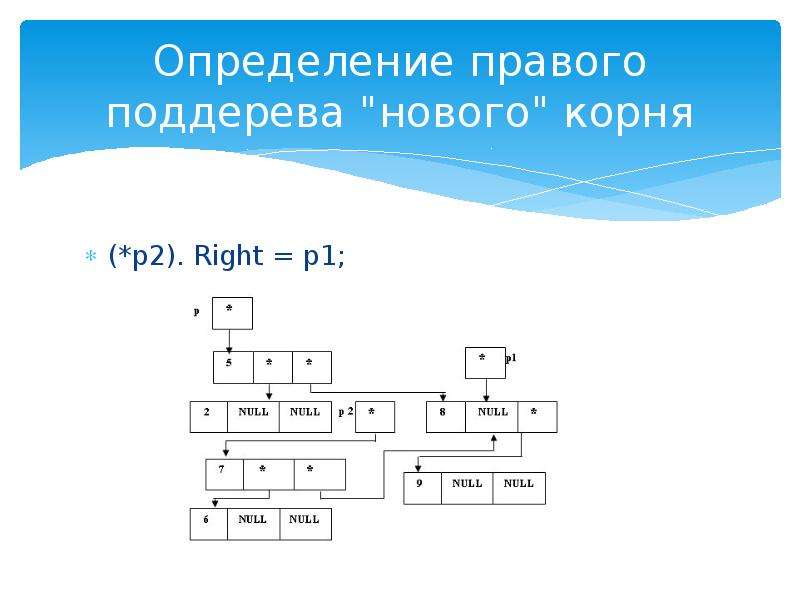

Определение правого поддерева "нового" корня (*p2). Right = p1;

Слайд 57

Описание слайда:

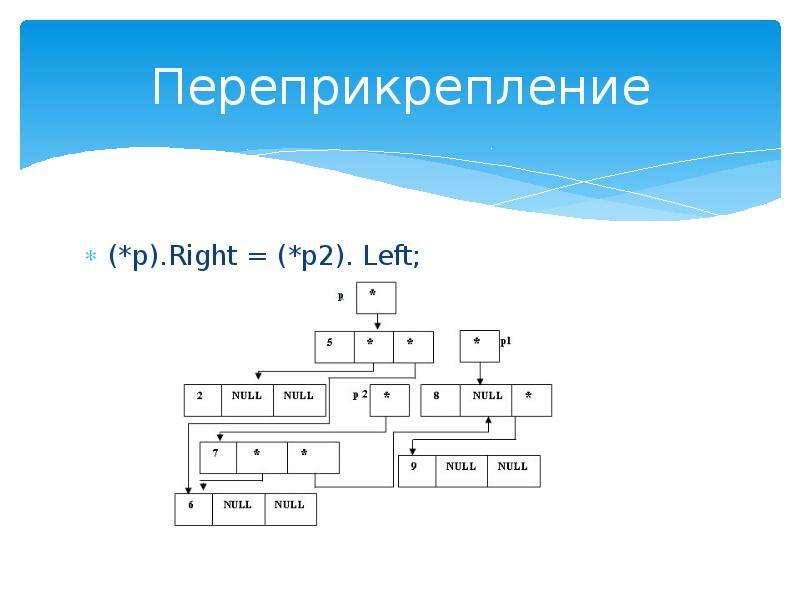

Переприкрепление (*p).Right = (*p2). Left;

Слайд 58

Описание слайда:

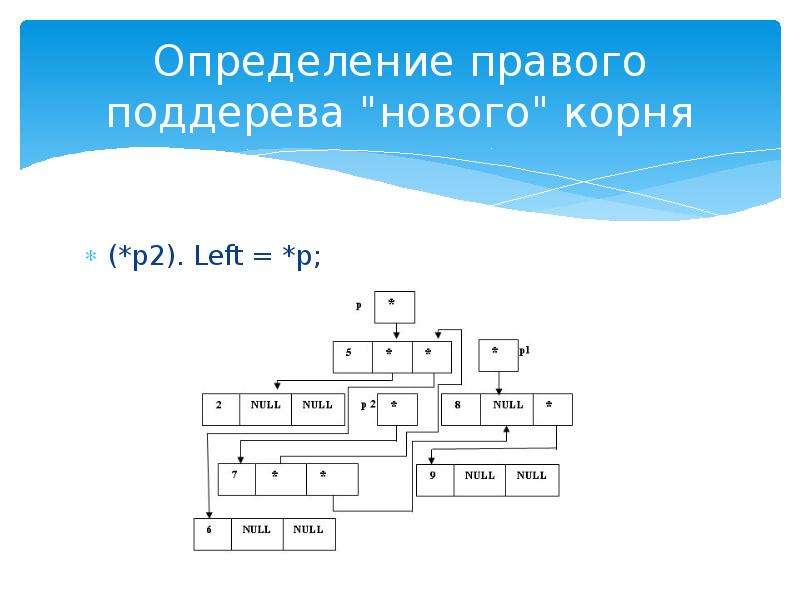

Определение правого поддерева "нового" корня (*p2). Left = *p;

Слайд 59

Описание слайда:

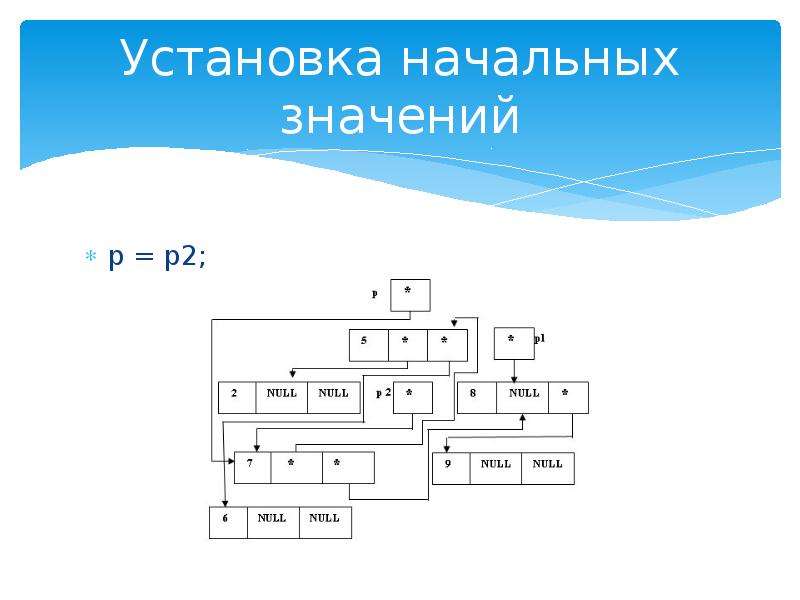

Установка начальных значений p = p2;

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

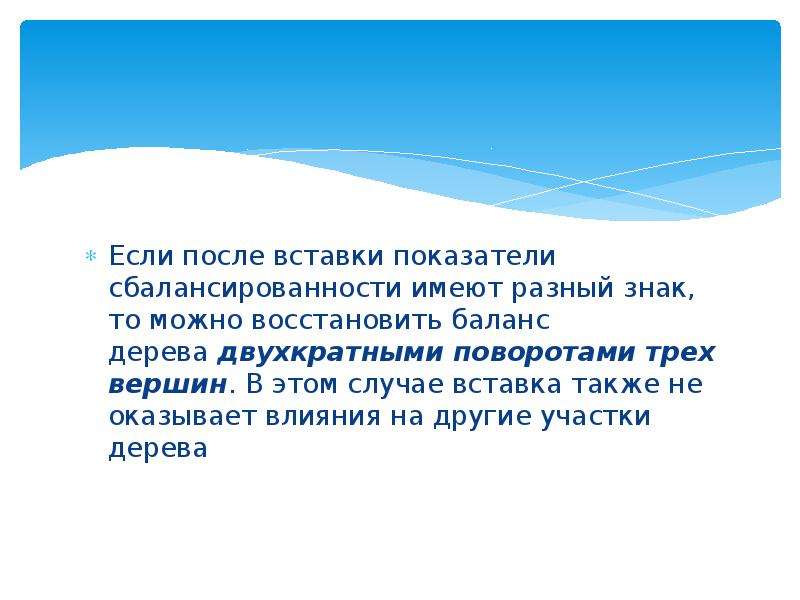

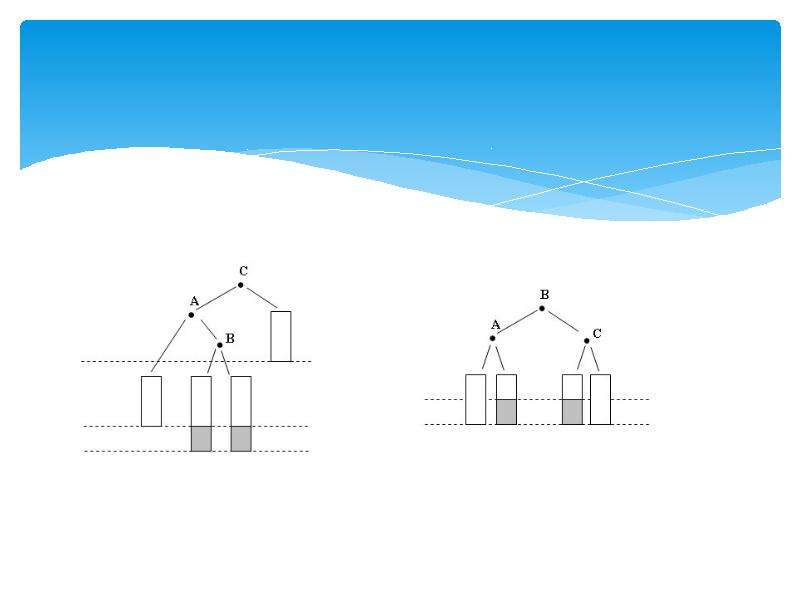

Если после вставки показатели сбалансированности имеют разный знак, то можно восстановить баланс дерева двухкратными поворотами трех вершин. В этом случае вставка также не оказывает влияния на другие участки дерева
