Слайд 1

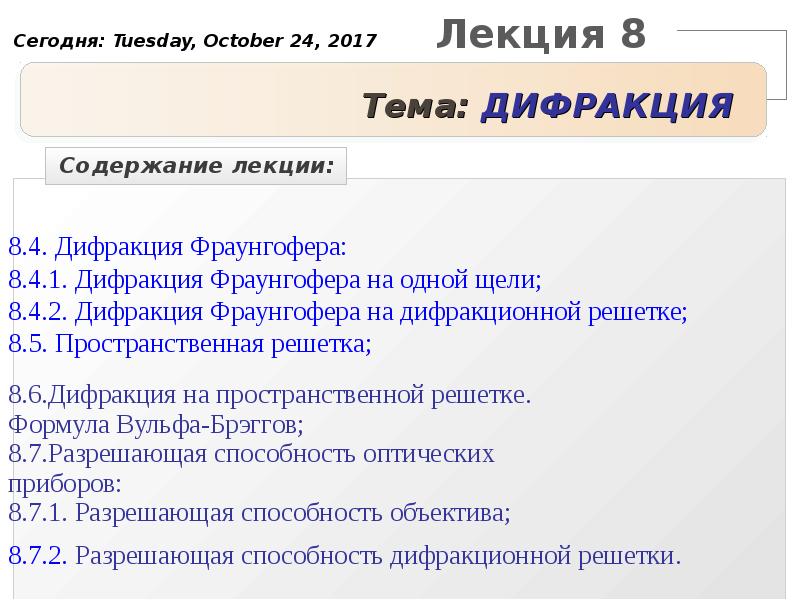

Лекция 8 Тема: ДИФРАКЦИЯ
Описание слайда:
Лекция 8 Тема: ДИФРАКЦИЯ

Слайд 2


Дифракция 2, слайд №2
Описание слайда:

Слайд 3


Дифракция 2, слайд №3
Описание слайда:

Слайд 4


Дифракция 2, слайд №4
Описание слайда:

Слайд 5


Дифракция 2, слайд №5
Описание слайда:

Слайд 6


Дифракция 2, слайд №6
Описание слайда:

Слайд 7


Дифракция 2, слайд №7
Описание слайда:

Слайд 8


Дифракция 2, слайд №8
Описание слайда:

Слайд 9


Дифракция 2, слайд №9
Описание слайда:

Слайд 10


Дифракция 2, слайд №10
Описание слайда:

Слайд 11


Дифракция 2, слайд №11
Описание слайда:

Слайд 12


Дифракция 2, слайд №12
Описание слайда:

Слайд 13


Дифракция 2, слайд №13
Описание слайда:

Слайд 14


Дифракция 2, слайд №14
Описание слайда:

Слайд 15


Дифракция 2, слайд №15
Описание слайда:

Слайд 16


Дифракция 2, слайд №16
Описание слайда:

Слайд 17


Дифракция 2, слайд №17
Описание слайда:

Слайд 18


Дифракция 2, слайд №18
Описание слайда:

Слайд 19


Дифракция 2, слайд №19
Описание слайда:

Слайд 20


Дифракция 2, слайд №20
Описание слайда:

Слайд 21


Дифракция 2, слайд №21
Описание слайда:

Слайд 22

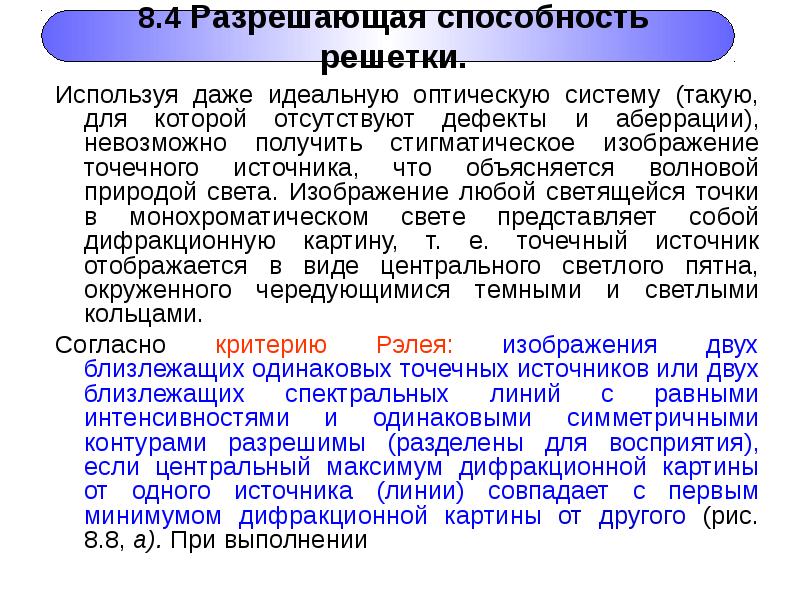

8.4 Разрешающая способность решетки. Используя даже идеальную оптическую систему (такую, для которой отсутствуют дефекты и аберрации), невозможно...
Описание слайда:
8.4 Разрешающая способность решетки. Используя даже идеальную оптическую систему (такую, для которой отсутствуют дефекты и аберрации), невозможно получить стигматическое изображение точечного источника, что объясняется волновой природой света. Изображение любой светящейся точки в монохроматическом свете представляет собой дифракционную картину, т. е. точечный источник отображается в виде центрального светлого пятна, окруженного чередующимися темными и светлыми кольцами. Согласно критерию Рэлея: изображения двух близлежащих одинаковых точечных источников или двух близлежащих спектральных линий с равными интенсивностями и одинаковыми симметричными контурами разрешимы (разделены для восприятия), если центральный максимум дифракционной картины от одного источника (линии) совпадает с первым минимумом дифракционной картины от другого (рис. 8.8, а). При выполнении

Слайд 23


Дифракция 2, слайд №23
Описание слайда:

Слайд 24


наблюдаемый под углом φmin, удовлетворяет условию наблюдаемый под углом φmin, удовлетворяет условию dsinφmin = тλ1 + λ1/N. По критерию Рэлея, φ =...
Описание слайда:
наблюдаемый под углом φmin, удовлетворяет условию наблюдаемый под углом φmin, удовлетворяет условию dsinφmin = тλ1 + λ1/N. По критерию Рэлея, φ = φmin, т. е. тλ2 = тλ1 + λ1/N, или λ1/(λ2 - λ1) = mN. Так как λ1 и λ2 близки между собой, т. е. λ2 - λ1= δλ, то, согласно Rдиф.реш. = mN (8.4.1), Таким образом, разрешающая способность дифракционной решетки пропорциональна порядку т спектров и числу N щелей, т. е. при заданном числе щелей увеличивается при переходе к спектрам высших порядков. Современные дифракционные решетки обладают довольно высокой разрешающей способностью (до 2·105).

Слайд 25


Дифракция 2, слайд №25
Описание слайда:

Слайд 26

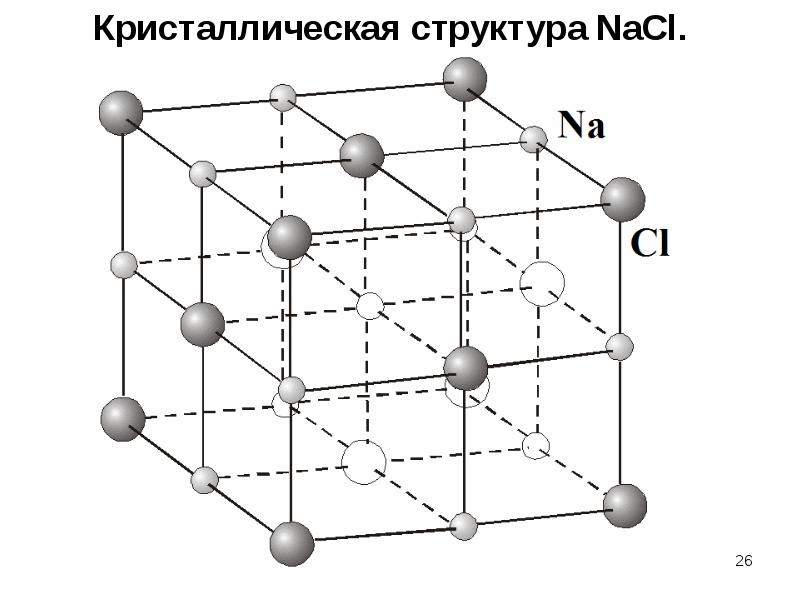

Кристаллическая структура NaCl. Кристаллическая структура NaCl.
Описание слайда:
Кристаллическая структура NaCl. Кристаллическая структура NaCl.

Слайд 27


Дифракция 2, слайд №27
Описание слайда:

Слайд 28


Дифракция 2, слайд №28
Описание слайда:
