Слайд 1

Описание слайда:

Диод КД103 Диод Кремниевый Диффузионный

Слайд 2

Описание слайда:

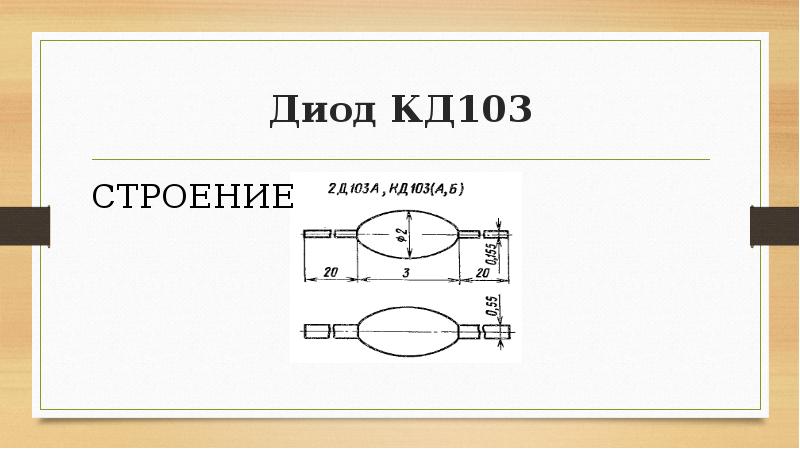

Диод КД103

Слайд 3

Описание слайда:

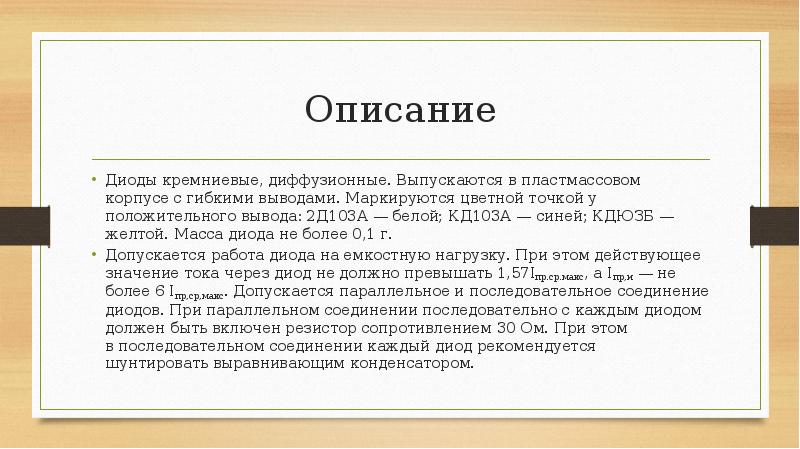

Описание Диоды кремниевые, диффузионные. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветной точкой у положительного вывода: 2Д103А — белой; КД103А — синей; КДЮЗБ — желтой. Масса диода не более 0,1 г. Допускается работа диода на емкостную нагрузку. При этом действующее значение тока через диод не должно превышать 1,57Iпр.ср.макс, а Iпр,и — не более 6 Iпр,ср,макс. Допускается параллельное и последовательное соединение диодов. При параллельном соединении последовательно с каждым диодом должен быть включен резистор сопротивлением 30 Ом. При этом в последовательном соединении каждый диод рекомендуется шунтировать выравнивающим конденсатором.

Слайд 4

Описание слайда:

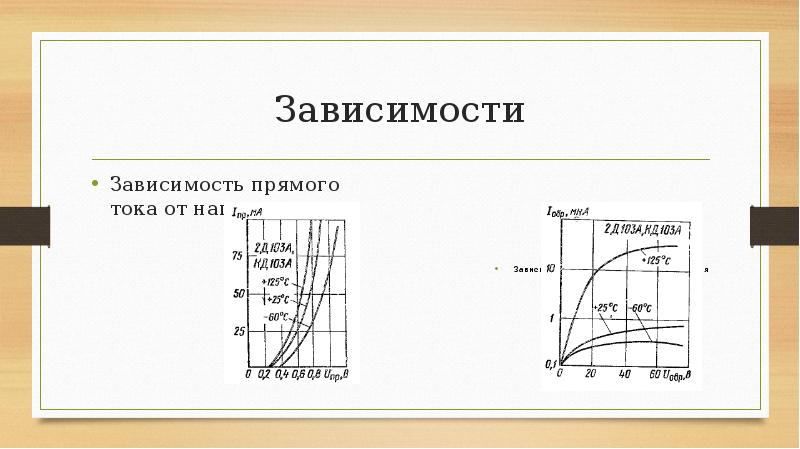

Зависимости Зависимость прямого тока от напряжения

Слайд 5

Описание слайда:

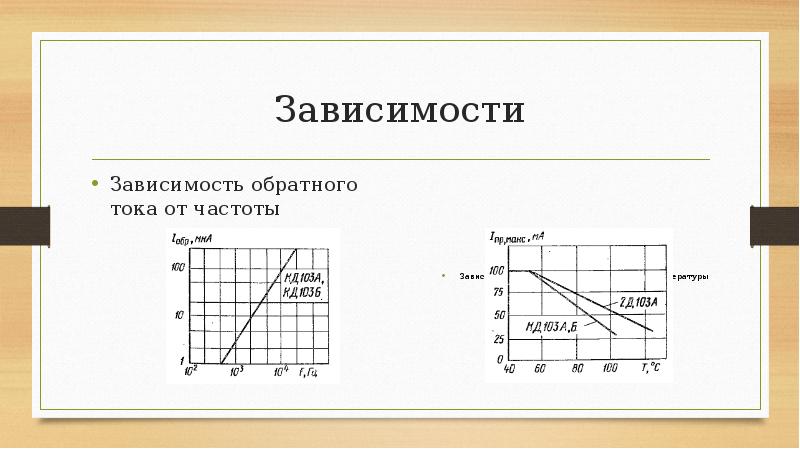

Зависимости Зависимость обратного тока от частоты

Слайд 6

Описание слайда:

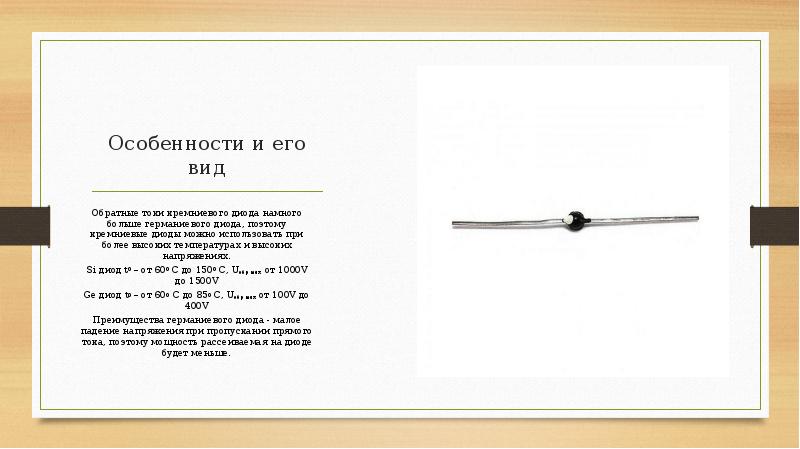

Особенности и его вид Обратные токи кремниевого диода намного больше германиевого диода, поэтому кремниевые диоды можно использовать при более высоких температурах и высоких напряжениях. Si диод t0 – от 600 С до 1500 С, Uобр max от 1000V до 1500V Ge диод t0 – от 600 С до 850 С, Uобр max от 100V до 400V Преимущества германиевого диода - малое падение напряжения при пропускании прямого тока, поэтому мощность рассеиваемая на диоде будет меньше.
