Слайд 1


Электрические контакты и условия их работы
Описание слайда:
Электрические контакты и условия их работы

Слайд 2


Контактное соединение (К.С.) – это место электрического и механического соединения нескольких проводников электрической цепи. Контактное соединение (К.С.) – это место электрического и механического соединения нескольких проводников электрической цепи.
Описание слайда:
Контактное соединение (К.С.) – это место электрического и механического соединения нескольких проводников электрической цепи. Контактное соединение (К.С.) – это место электрического и механического соединения нескольких проводников электрической цепи.

Слайд 3

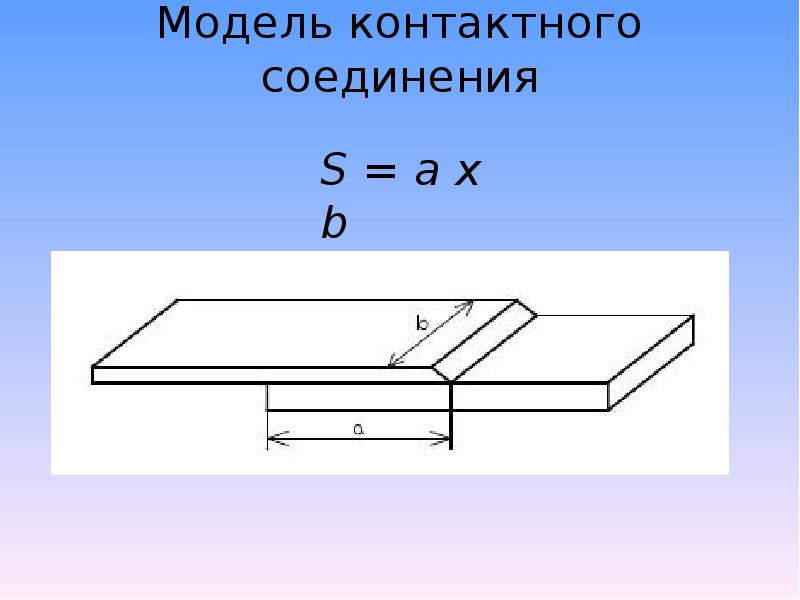

Модель контактного соединения
Описание слайда:
Модель контактного соединения

Слайд 4


Рассмотрим эти пластинки под микроскопом.
Описание слайда:
Рассмотрим эти пластинки под микроскопом.

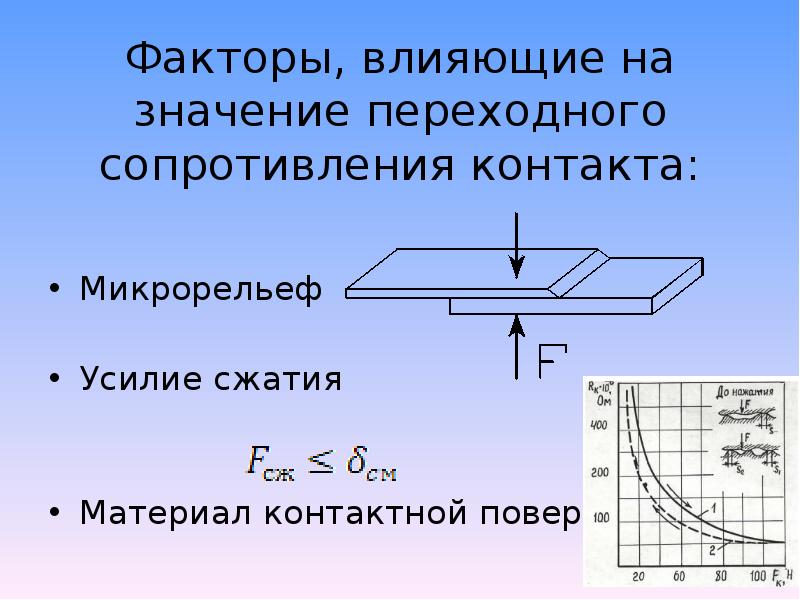

Слайд 5


Факторы, влияющие на значение переходного сопротивления контакта: Микрорельеф Усилие сжатия Материал контактной поверхности
Описание слайда:
Факторы, влияющие на значение переходного сопротивления контакта: Микрорельеф Усилие сжатия Материал контактной поверхности

Слайд 6


При неправильном выполнении К.С. возникнет ряд негативных последствий: Повышенная плотность тока в месте КС Повышенный нагрев токоведущих частей Старение изоляции токоведущих частей Динамическое взаимодействие частей контакта Электрохимическая коррозия
Описание слайда:
При неправильном выполнении К.С. возникнет ряд негативных последствий: Повышенная плотность тока в месте КС Повышенный нагрев токоведущих частей Старение изоляции токоведущих частей Динамическое взаимодействие частей контакта Электрохимическая коррозия

Слайд 7


Правильно выполненное К.С. должно: Иметь площадь контакта, достаточную для прохождения тока (не меньше чем сечение проводника); Обладать сопротивлением, меньшим, чем сопротивление материала проводника; Эффективно противостоять внешним воздействиям
Описание слайда:
Правильно выполненное К.С. должно: Иметь площадь контакта, достаточную для прохождения тока (не меньше чем сечение проводника); Обладать сопротивлением, меньшим, чем сопротивление материала проводника; Эффективно противостоять внешним воздействиям

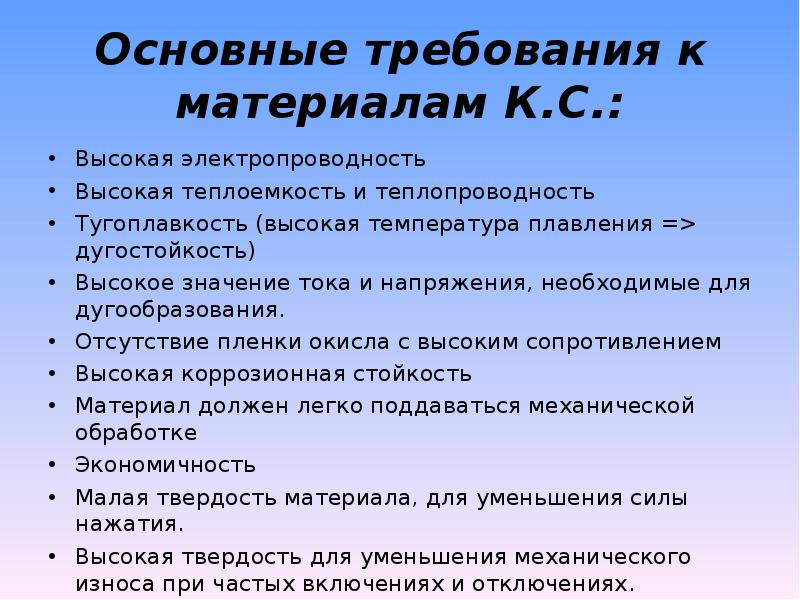

Слайд 8


Основные требования к материалам К.С.: Высокая электропроводность Высокая теплоемкость и теплопроводность Тугоплавкость (высокая температура плавления => дугостойкость) Высокое значение тока и напряжения, необходимые для дугообразования. Отсутствие пленки окисла с высоким сопротивлением Высокая коррозионная стойкость Материал должен легко поддаваться механической обработке Экономичность Малая твердость материала, для уменьшения силы нажатия. Высокая твердость для уменьшения механического износа при частых включениях и отключениях.
Описание слайда:
Основные требования к материалам К.С.: Высокая электропроводность Высокая теплоемкость и теплопроводность Тугоплавкость (высокая температура плавления => дугостойкость) Высокое значение тока и напряжения, необходимые для дугообразования. Отсутствие пленки окисла с высоким сопротивлением Высокая коррозионная стойкость Материал должен легко поддаваться механической обработке Экономичность Малая твердость материала, для уменьшения силы нажатия. Высокая твердость для уменьшения механического износа при частых включениях и отключениях.

Слайд 9


Параметры материалов контактных соединений
Описание слайда:
Параметры материалов контактных соединений

Слайд 10


Область применения основных материалов для электрических контактов
Описание слайда:
Область применения основных материалов для электрических контактов

Слайд 11


Алюминий
Описание слайда:
Алюминий

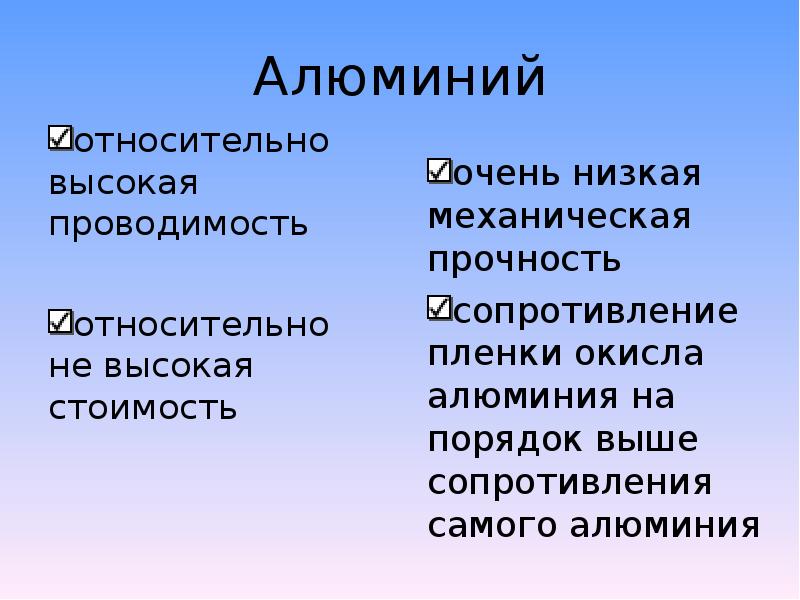

Слайд 12


Алюминий относительно высокая проводимость относительно не высокая стоимость
Описание слайда:
Алюминий относительно высокая проводимость относительно не высокая стоимость

Слайд 13


Медь
Описание слайда:
Медь

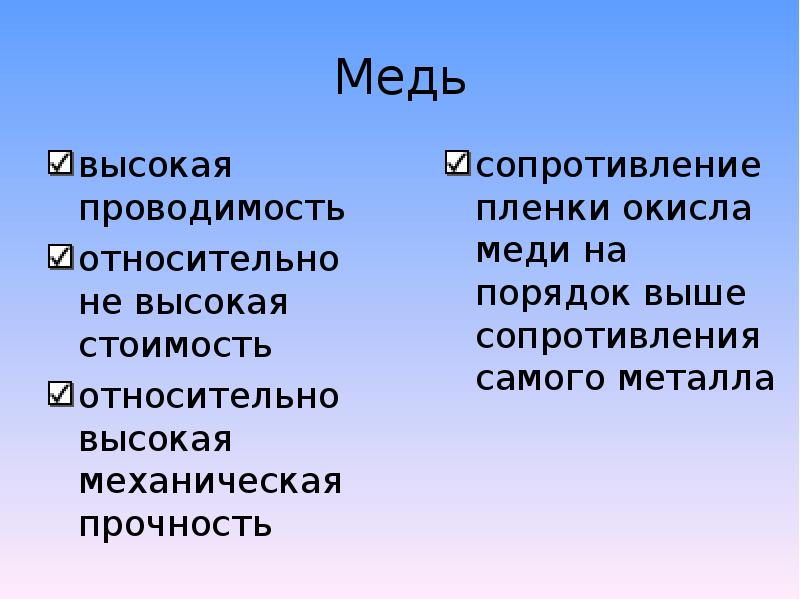

Слайд 14


Медь
Описание слайда:
Медь

Слайд 15


Серебро
Описание слайда:
Серебро

Слайд 16


Серебро
Описание слайда:
Серебро

Слайд 17


Золото, Платина, Молибден
Описание слайда:
Золото, Платина, Молибден

Слайд 18


Золото, Платина, Молибден
Описание слайда:
Золото, Платина, Молибден

Слайд 19


МЕТАЛЛОКЕРАМИКИ Состоят из смеси двух несплавляемых материалов – один из материалов имеет хорошую проводимость, второй обладает высокой механической прочностью.
Описание слайда:
МЕТАЛЛОКЕРАМИКИ Состоят из смеси двух несплавляемых материалов – один из материалов имеет хорошую проводимость, второй обладает высокой механической прочностью.

Слайд 20


Электрические контакты и условия работы, слайд №20
Описание слайда:

Слайд 21

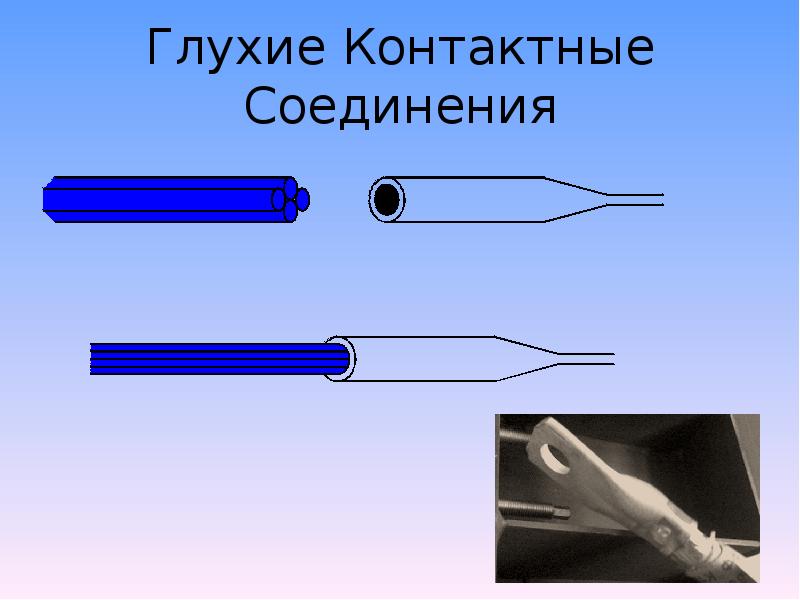

Глухие Контактные Соединения
Описание слайда:
Глухие Контактные Соединения

Слайд 22


Разъемные КС Болтовое
Описание слайда:
Разъемные КС Болтовое

Слайд 23


Рубящие контакты
Описание слайда:
Рубящие контакты

Слайд 24


Ламельные (пальцевые) контакты
Описание слайда:
Ламельные (пальцевые) контакты

Слайд 25


Розеточные контакты
Описание слайда:
Розеточные контакты

Слайд 26


Торцевые контакты
Описание слайда:
Торцевые контакты

Слайд 27


Скользящие контакты
Описание слайда:
Скользящие контакты

Слайд 28


Роликовые контакты
Описание слайда:
Роликовые контакты

Слайд 29


Благодарю за внимание!
Описание слайда:
Благодарю за внимание!
