ЭЛЕКТРОННЫЕ РЕГУЛЯТОРЫ ТИПА ЭРЧМ

Слайд 2

Описание слайда:

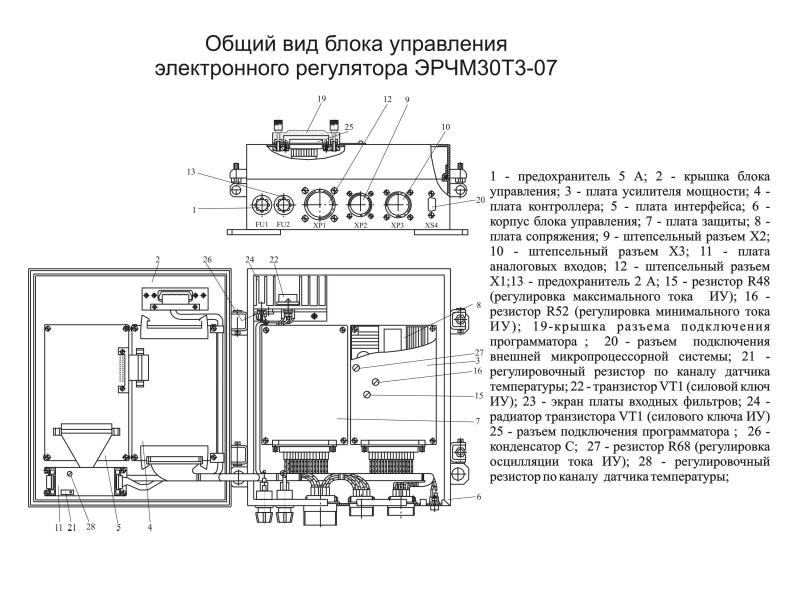

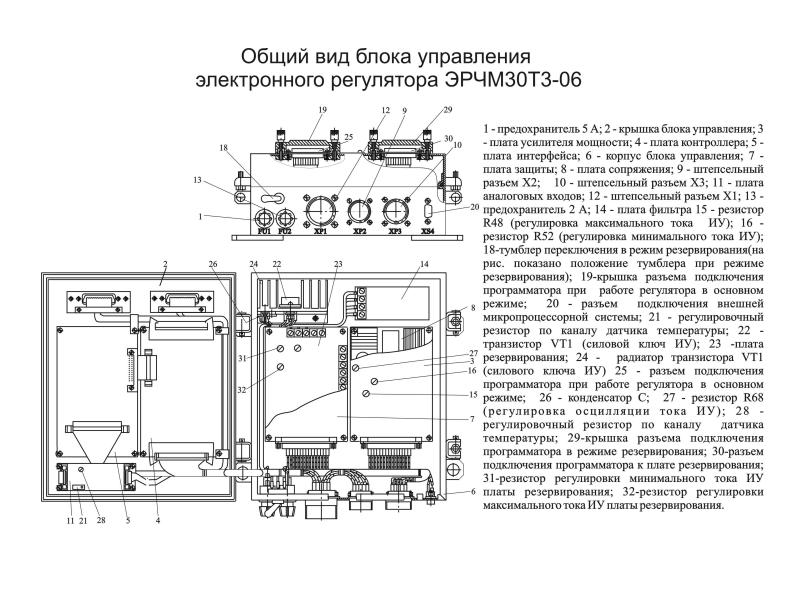

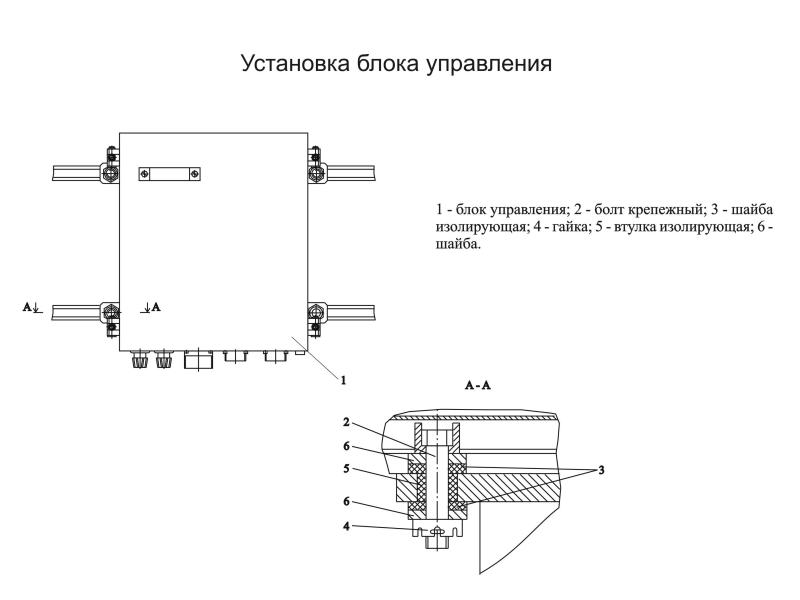

Электронный блок управления Электронный блок управления воспринимает сигналы с периферийных датчиков, обрабатывает их и по заданному закону, выдает команды управления исполнительным устройствам

Слайд 3

Описание слайда:

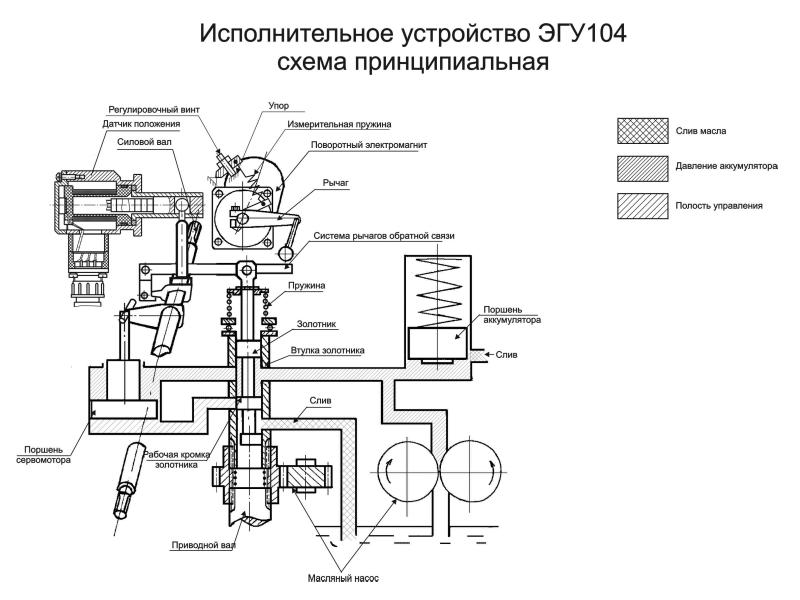

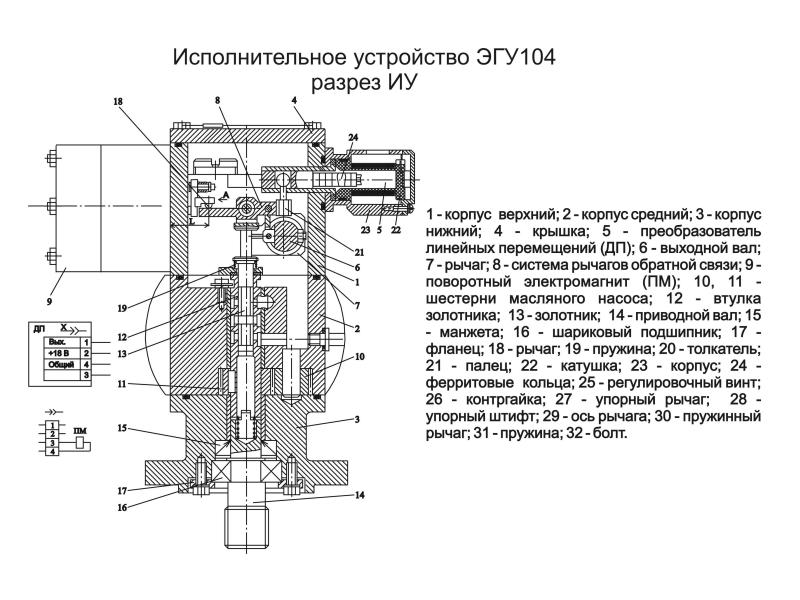

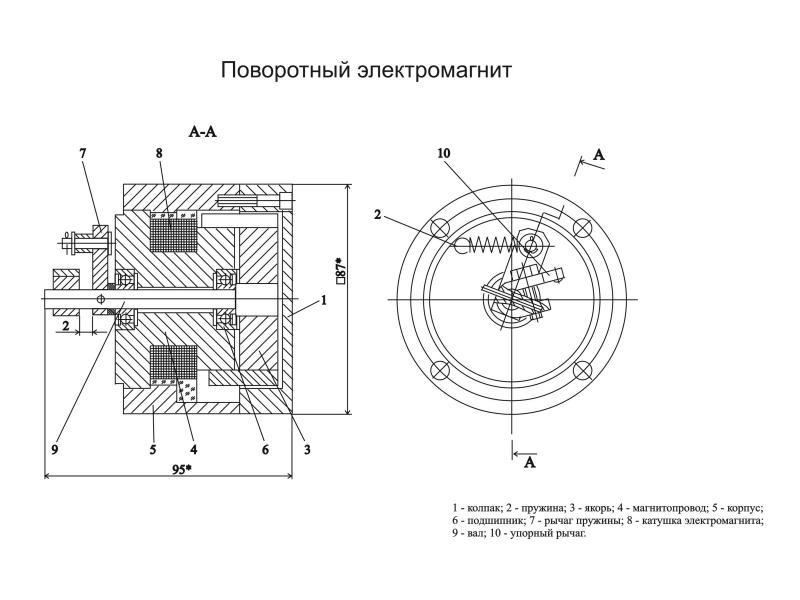

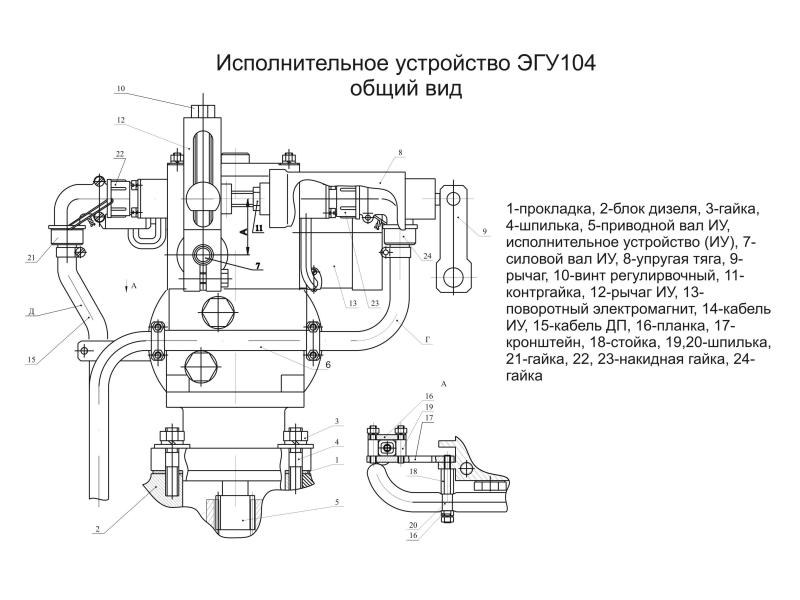

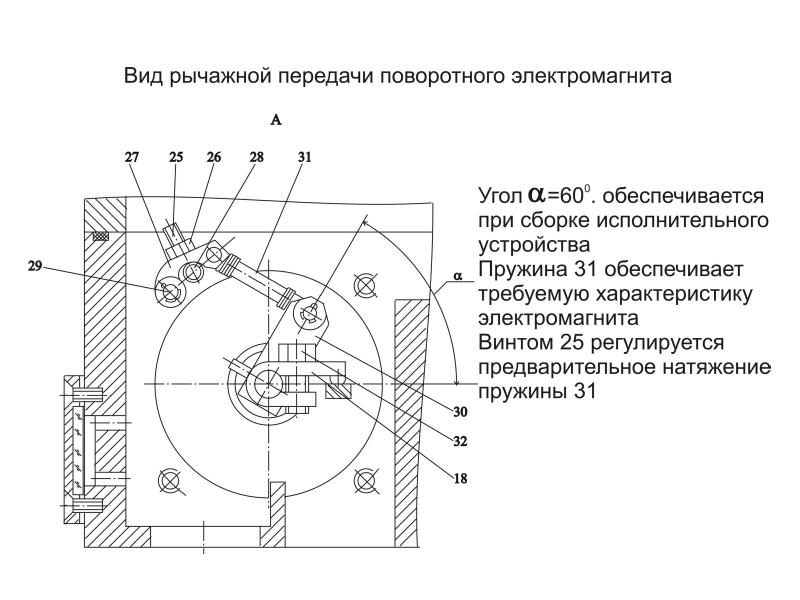

Исполнительное устройство ЭГУ104 Исполнительное устройство пред-назначено для преобразования электрического управляющего сигнала в механическое переме-щение выходного вала, воздей-ствующего на рейки ТНВД. Масса исполнительного устройства 12кГ. Работоспособность 100кГсм. Присоединительные и установоч-ные размеры соответствуют гидро-механическим регуляторам типа 7РС

Слайд 4

Описание слайда:

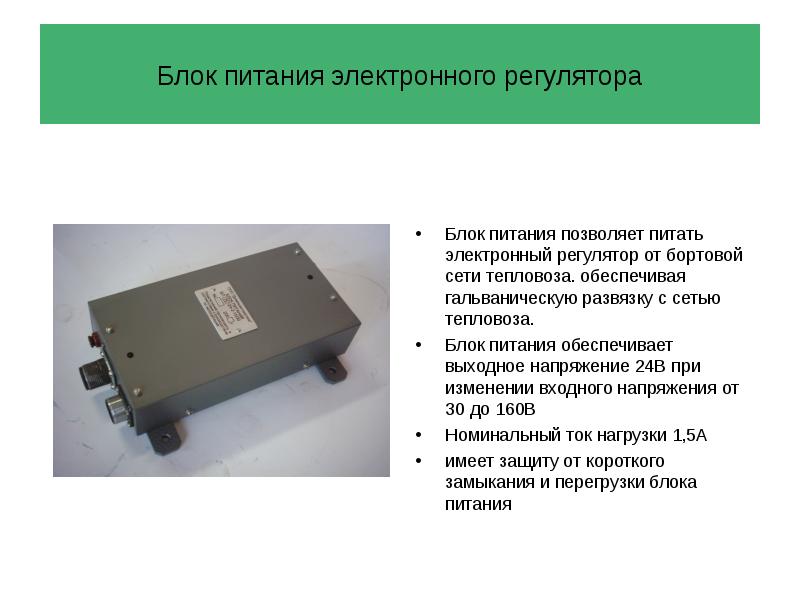

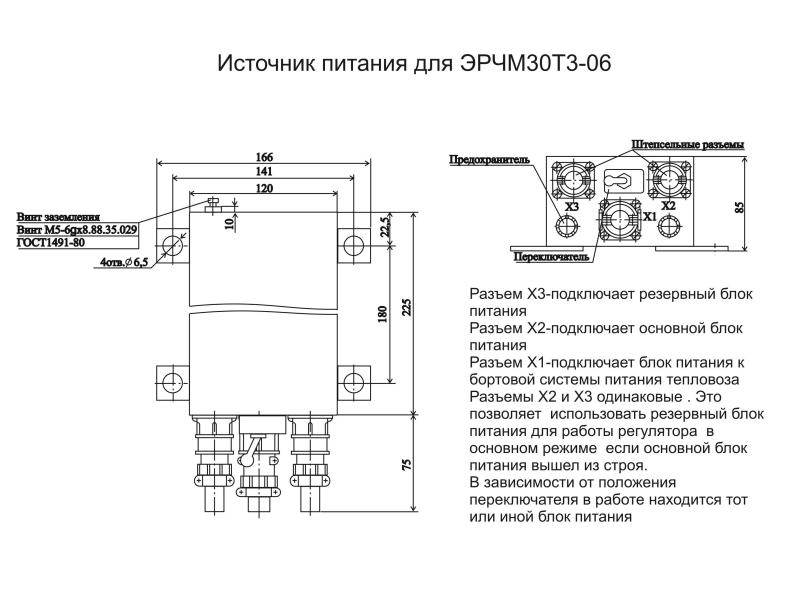

Блок питания электронного регулятора Блок питания позволяет питать электронный регулятор от бортовой сети тепловоза. обеспечивая гальваническую развязку с сетью тепловоза. Блок питания обеспечивает выходное напряжение 24В при изменении входного напряжения от 30 до 160В Номинальный ток нагрузки 1,5А имеет защиту от короткого замыкания и перегрузки блока питания

Слайд 5

Описание слайда:

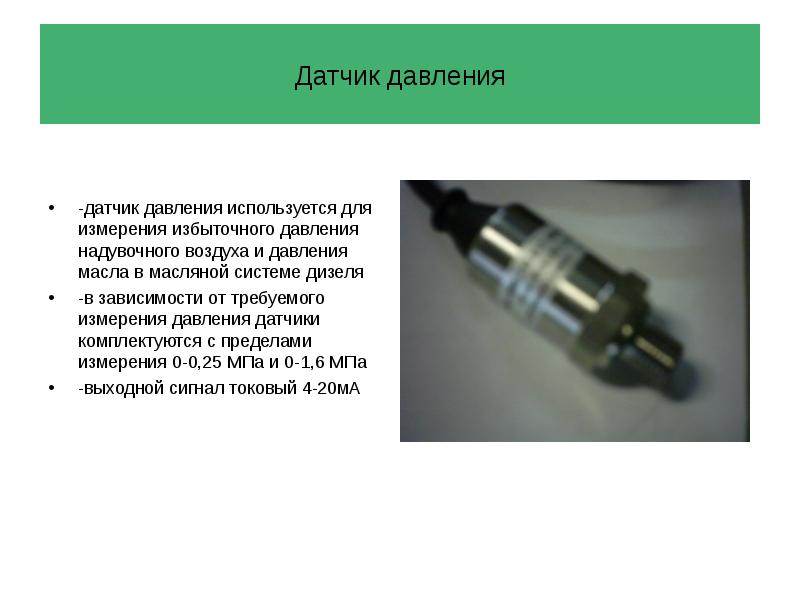

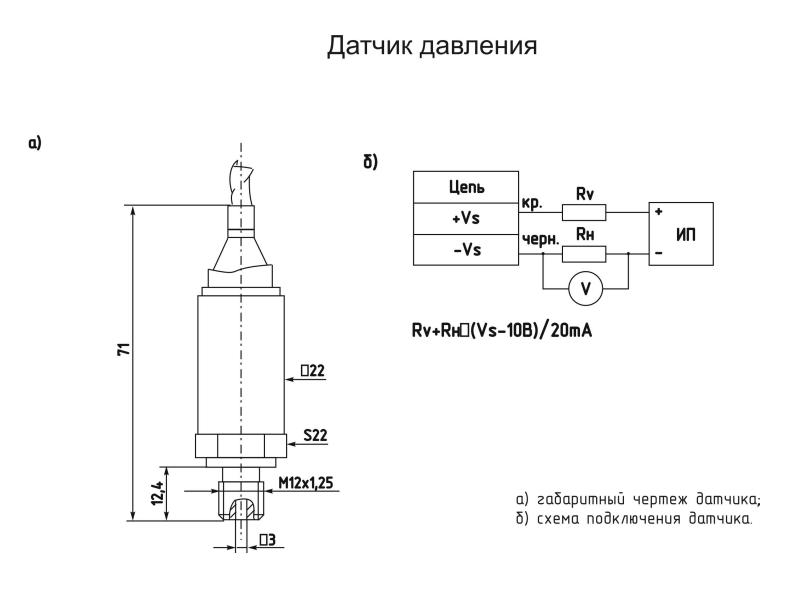

Датчик давления -датчик давления используется для измерения избыточного давления надувочного воздуха и давления масла в масляной системе дизеля -в зависимости от требуемого измерения давления датчики комплектуются с пределами измерения 0-0,25 МПа и 0-1,6 МПа -выходной сигнал токовый 4-20мА

Слайд 6

Описание слайда:

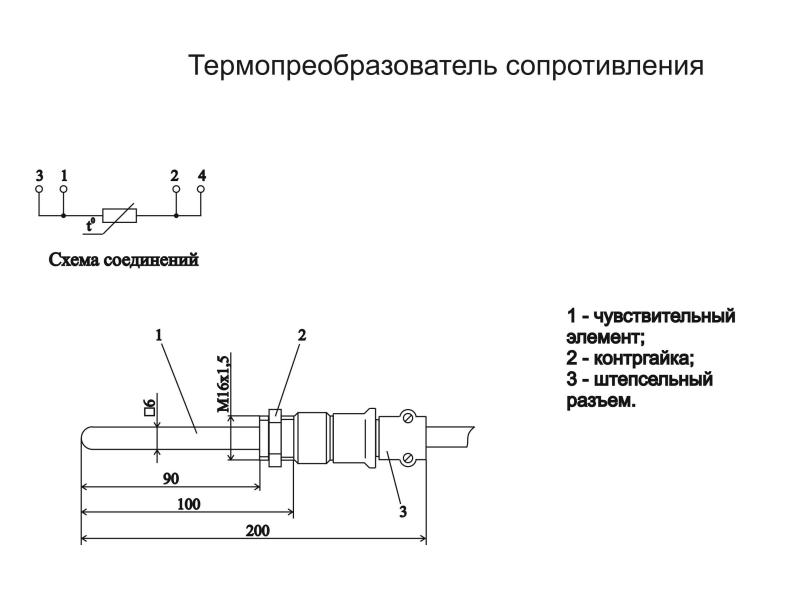

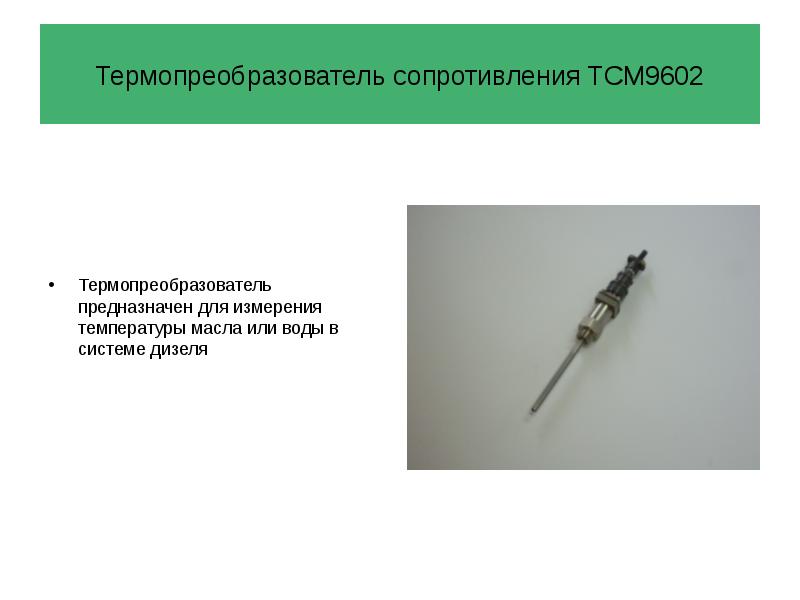

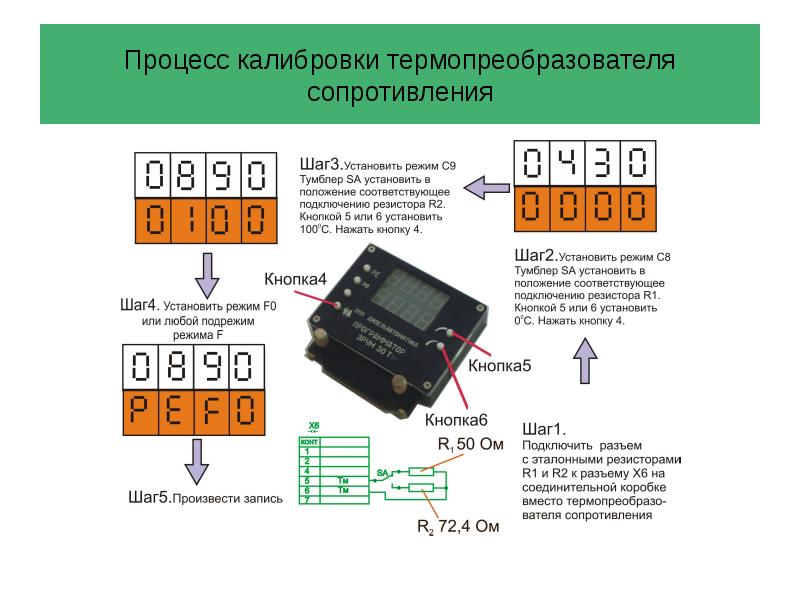

Термопреобразователь сопротивления ТСМ9602 Термопреобразователь предназначен для измерения температуры масла или воды в системе дизеля

Слайд 7

Описание слайда:

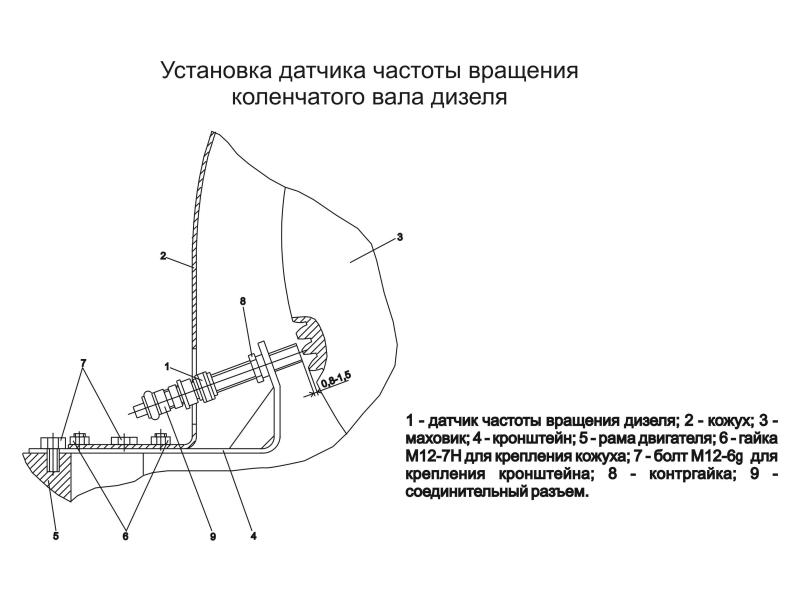

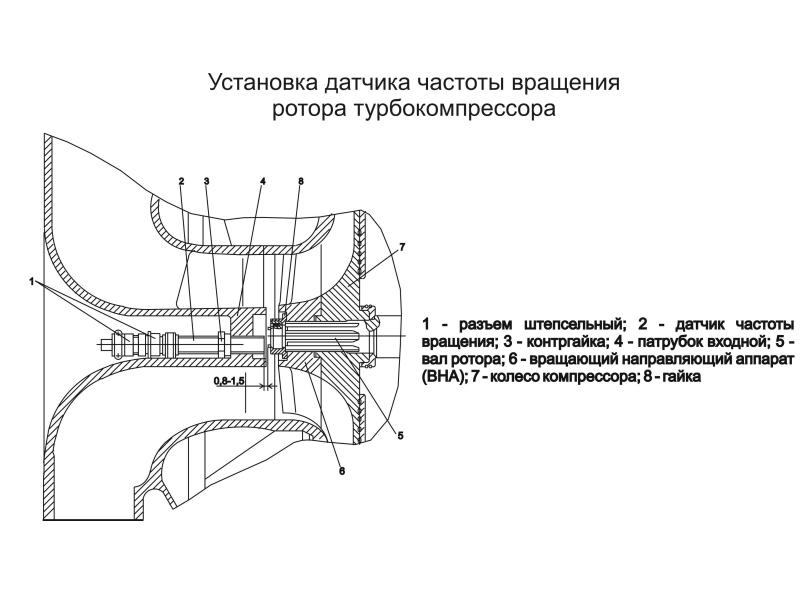

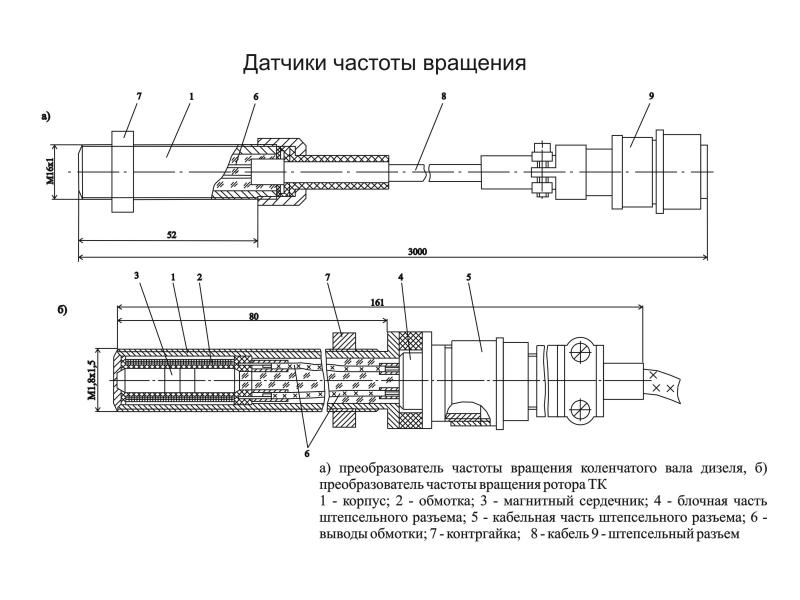

Преобразователи частоты вращения коленчатого вала дизеля и ротора турбокомпрессора Преобразователи частоты вращения предназначены для преобразования соответственно частоты вращения коленчатого вала дизеля и ротора турбокомпрес-сора в электрический сигнал пере-менного тока с частотой , пропорци-ональной преобразуемой частоте вращения

Слайд 8

Описание слайда:

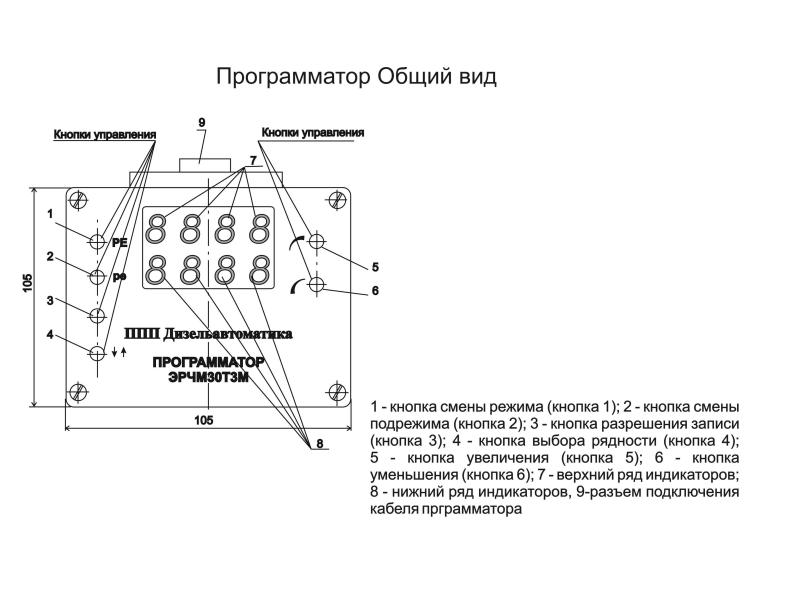

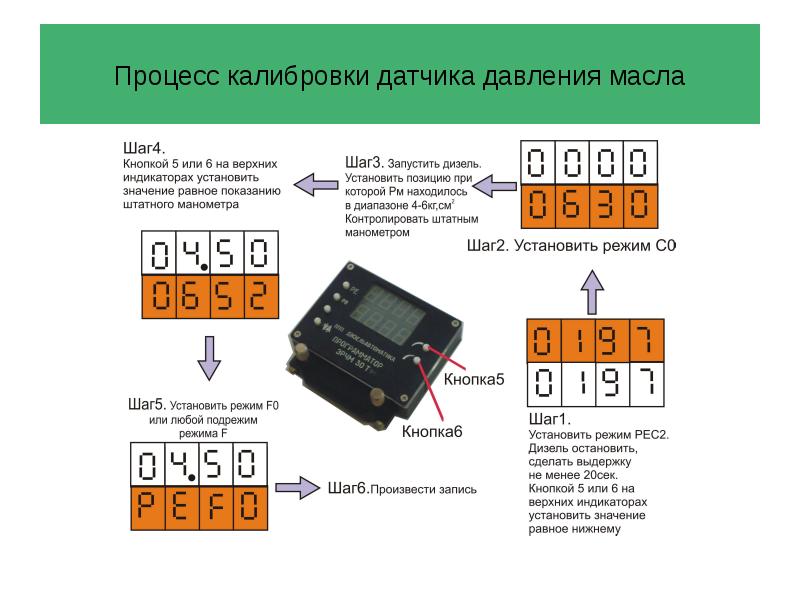

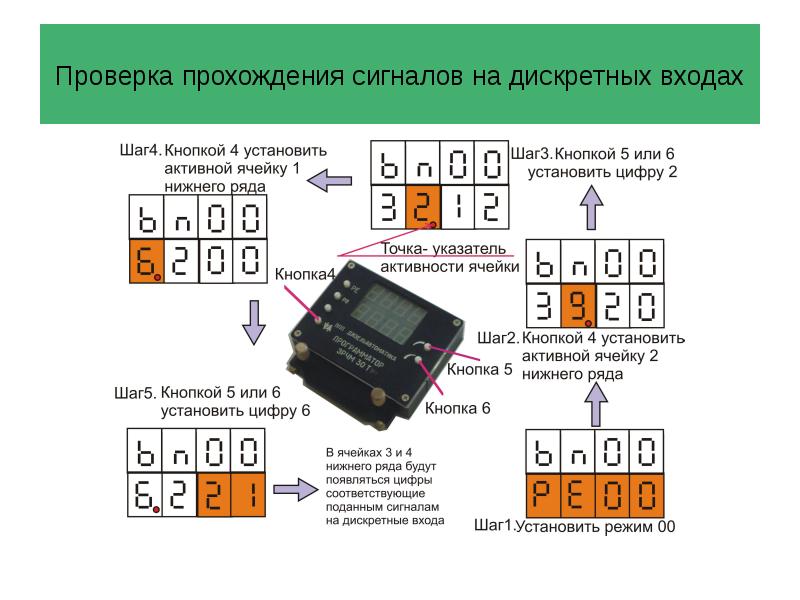

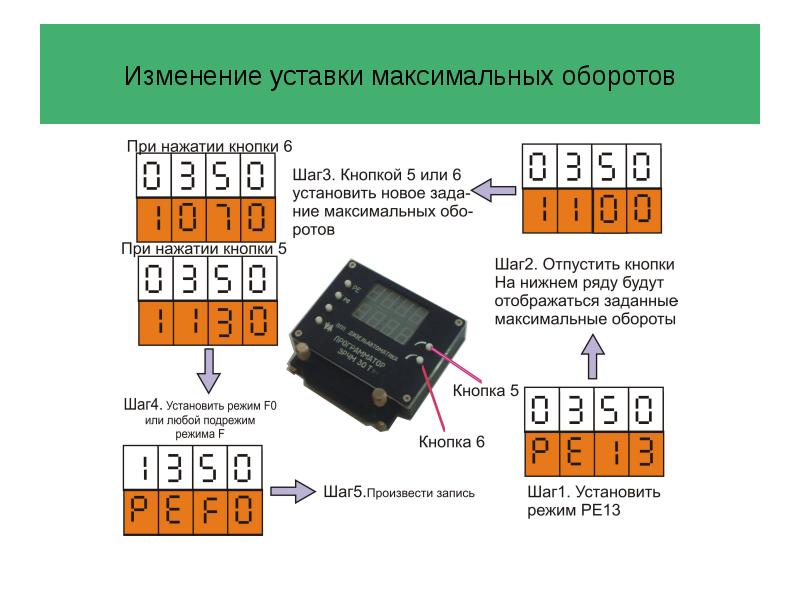

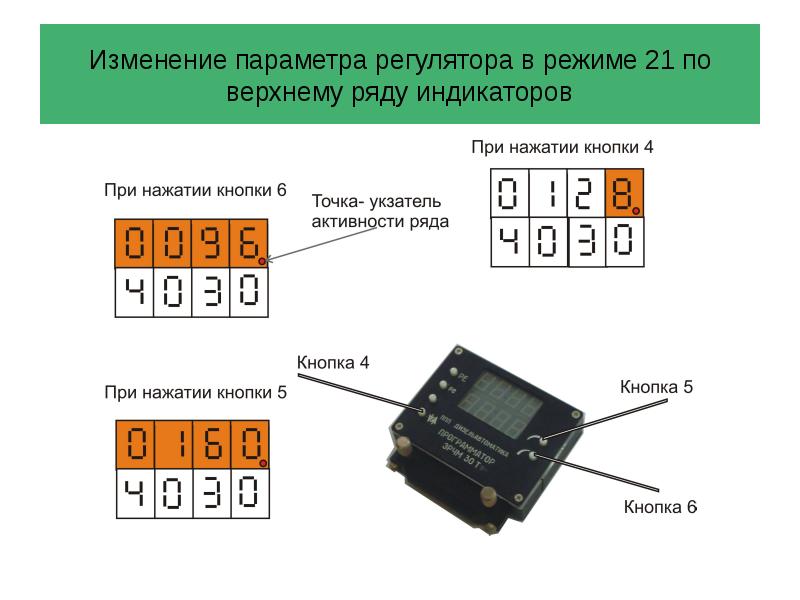

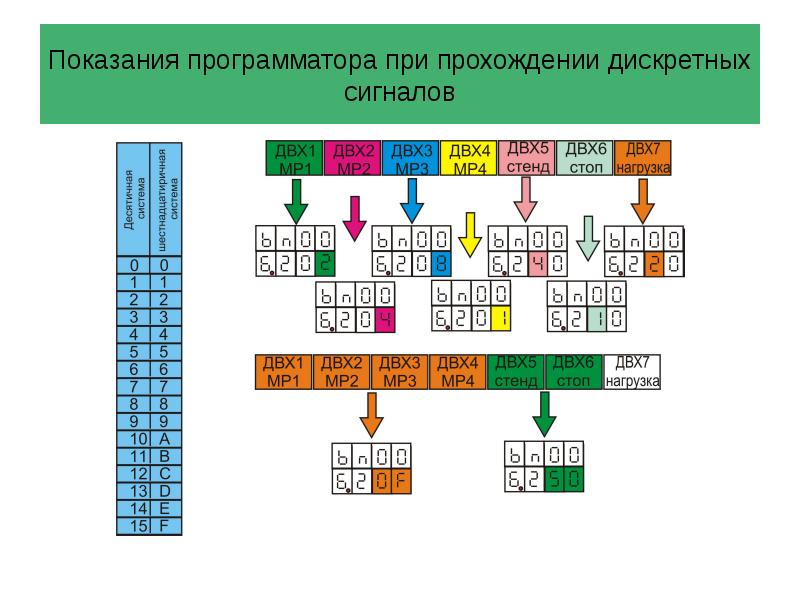

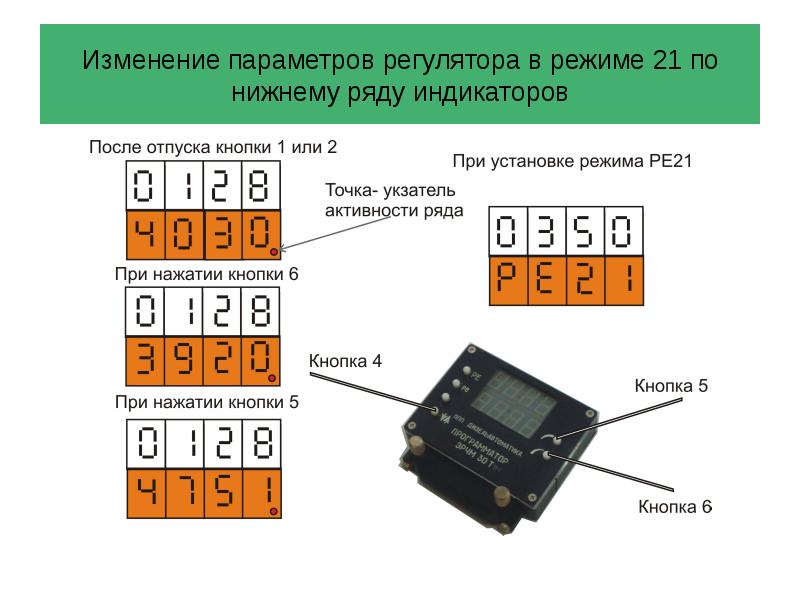

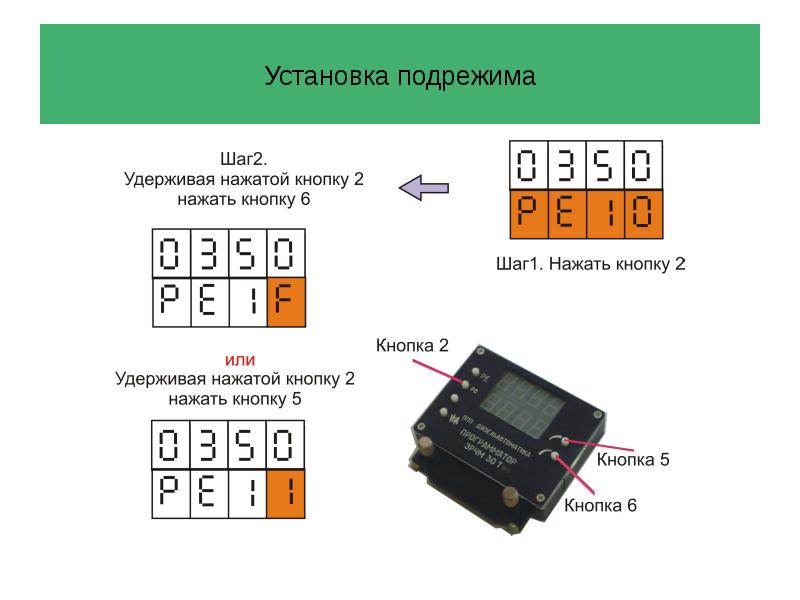

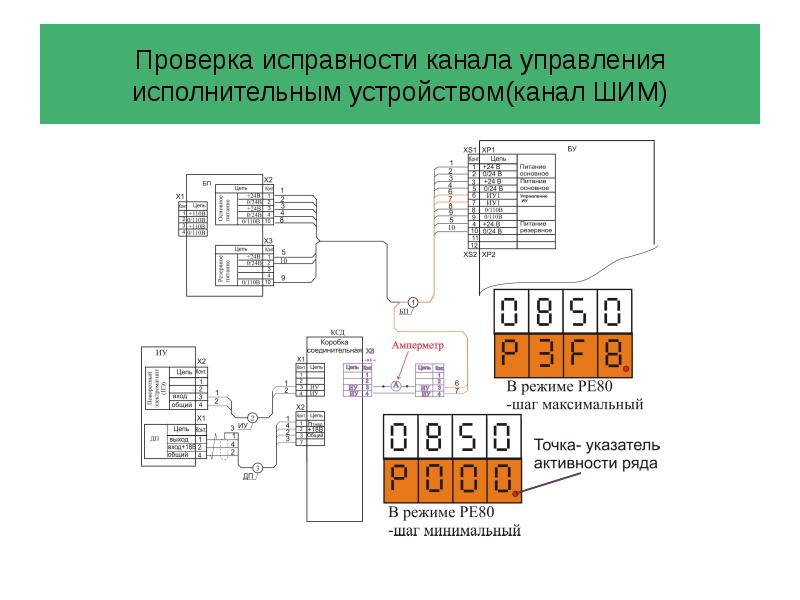

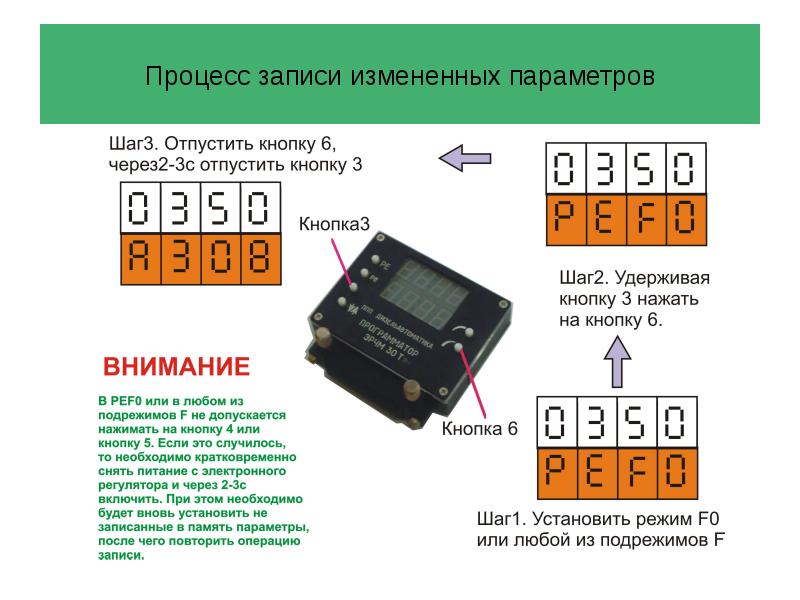

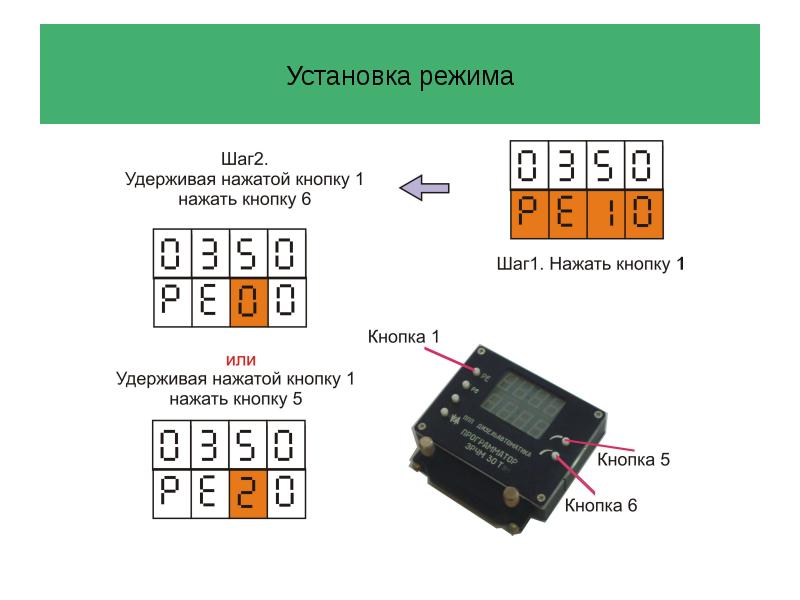

Программатор Предназначен для контроля параметров настройки регулятора. Позволяет производить перенастройку -характеристики защиты по маслу, -ограничительной характеристики подачи топлива в функции давления наддува, -ограничения подачи топлива при пуске дизеля При помощи программатора производится оптимальная настройка коэффициентов регулятора для обеспечения стабильной работы дизеля и минимального заброса оборотов при резком изменении нагрузки

Слайд 9

Описание слайда:

Соединительная коробка

Слайд 10

Описание слайда:

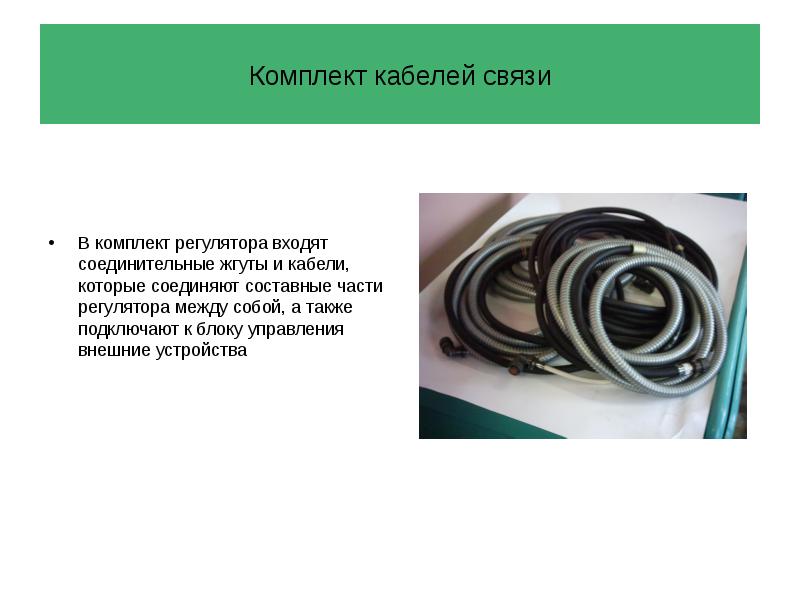

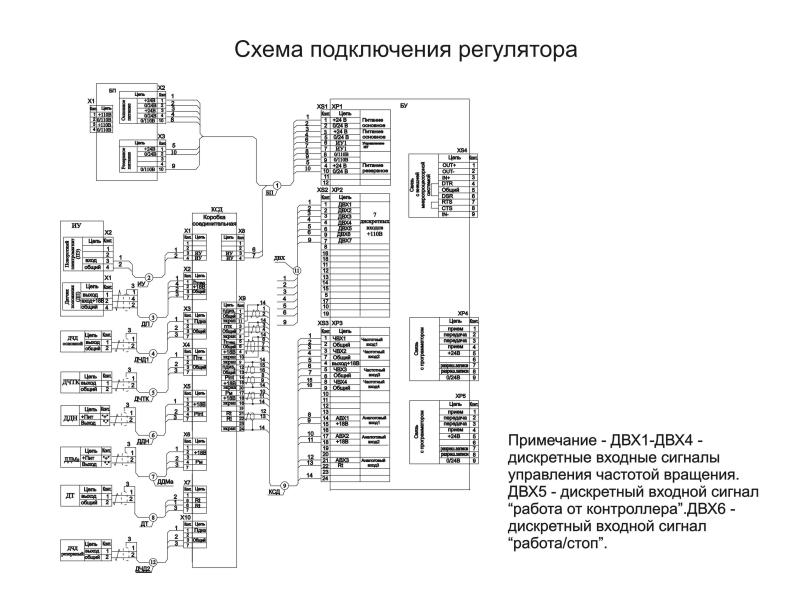

Комплект кабелей связи В комплект регулятора входят соединительные жгуты и кабели, которые соединяют составные части регулятора между собой, а также подключают к блоку управления внешние устройства
