Слайд 1

Описание слайда:

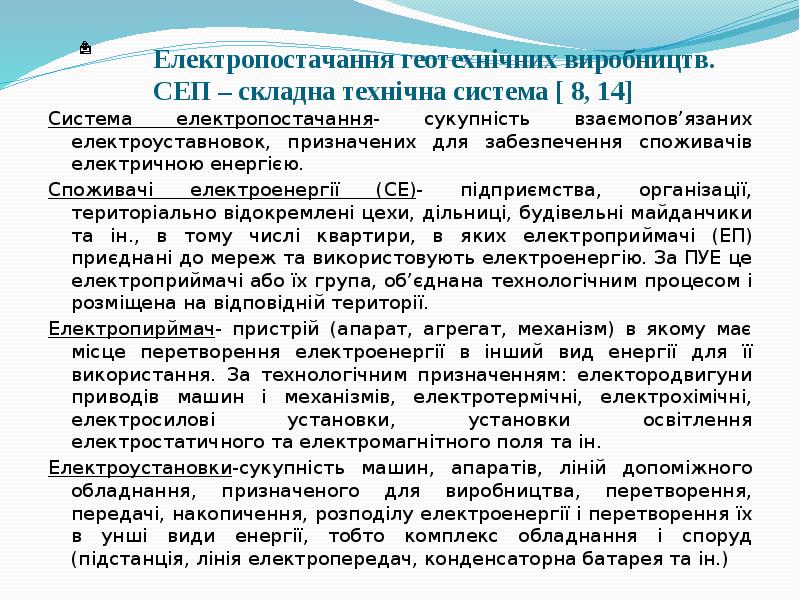

Електропостачання геотехнічних виробництв. СЕП – складна технічна система [ 8, 14] Система електропостачання- сукупність взаємопов’язаних електроуставновок, призначених для забезпечення споживачів електричною енергією. Споживачі електроенергії (СЕ)- підприємства, організації, територіально відокремлені цехи, дільниці, будівельні майданчики та ін., в тому числі квартири, в яких електроприймачі (ЕП) приєднані до мереж та використовують електроенергію. За ПУЕ це електроприймачі або їх група, об’єднана технологічним процесом і розміщена на відповідній території. Електропирймач- пристрій (апарат, агрегат, механізм) в якому має місце перетворення електроенергії в інший вид енергії для її використання. За технологічним призначенням: електородвигуни приводів машин і механізмів, електротермічні, електрохімічні, електросилові установки, установки освітлення електростатичного та електромагнітного поля та ін. Електроустановки-сукупність машин, апаратів, ліній допоміжного обладнання, призначеного для виробництва, перетворення, передачі, накопичення, розподілу електроенергії і перетворення їх в унші види енергії, тобто комплекс обладнання і споруд (підстанція, лінія електропередач, конденсаторна батарея та ін.)

Слайд 2

Описание слайда:

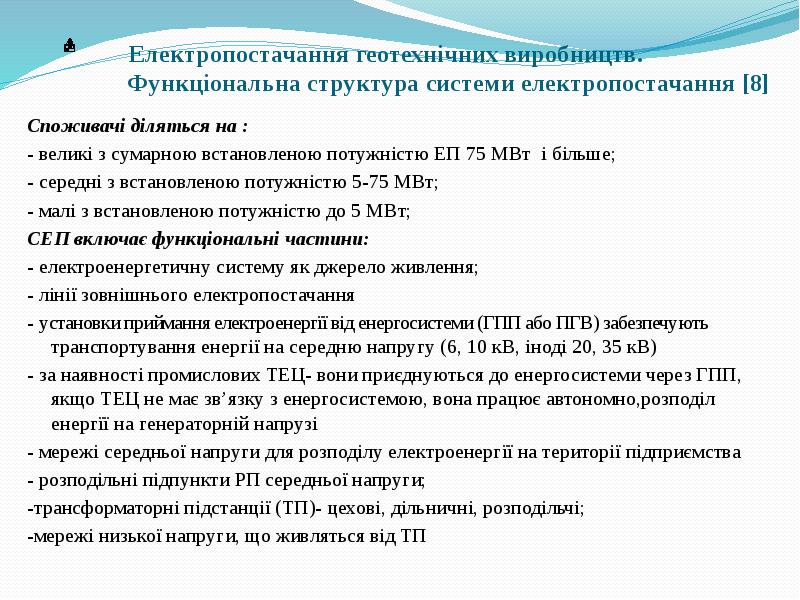

Електропостачання геотехнічних виробництв. Функціональна структура системи електропостачання [8] Споживачі діляться на : - великі з сумарною встановленою потужністю ЕП 75 МВт і більше; - середні з встановленою потужністю 5-75 МВт; - малі з встановленою потужністю до 5 МВт; СЕП включає функціональні частини: - електроенергетичну систему як джерело живлення; - лінії зовнішнього електропостачання - установки приймання електроенергїї від енергосистеми (ГПП або ПГВ) забезпечують транспортування енергії на середню напругу (6, 10 кВ, іноді 20, 35 кВ) - за наявності промислових ТЕЦ- вони приєднуються до енергосистеми через ГПП, якщо ТЕЦ не має зв’язку з енергосистемою, вона працює автономно,розподіл енергїї на генераторній напрузі - мережі середньої напруги для розподілу електроенергїї на території підприємства - розподільні підпункти РП середньої напруги; -трансформаторні підстанції (ТП)- цехові, дільничні, розподільчі; -мережі низької напруги, що живляться від ТП

Слайд 3

Описание слайда:

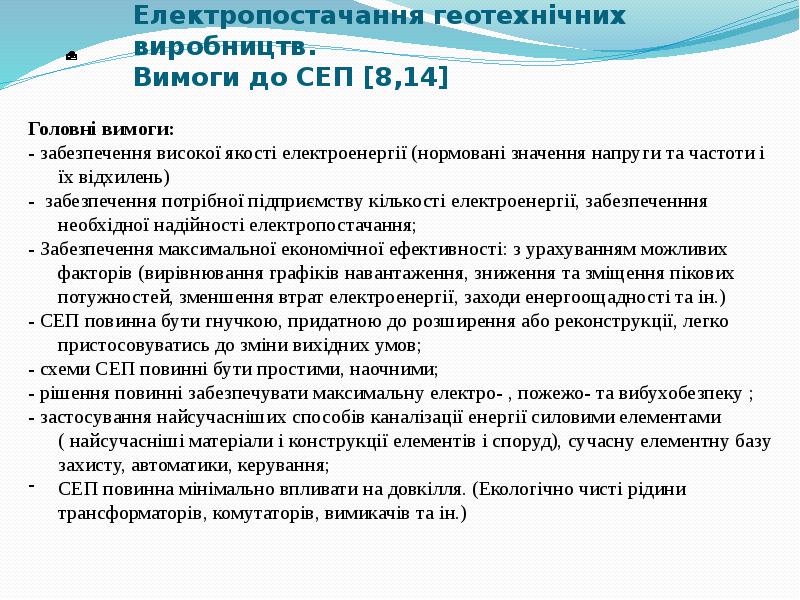

Електропостачання геотехнічних виробництв. Вимоги до СЕП [8,14]

Слайд 4

Описание слайда:

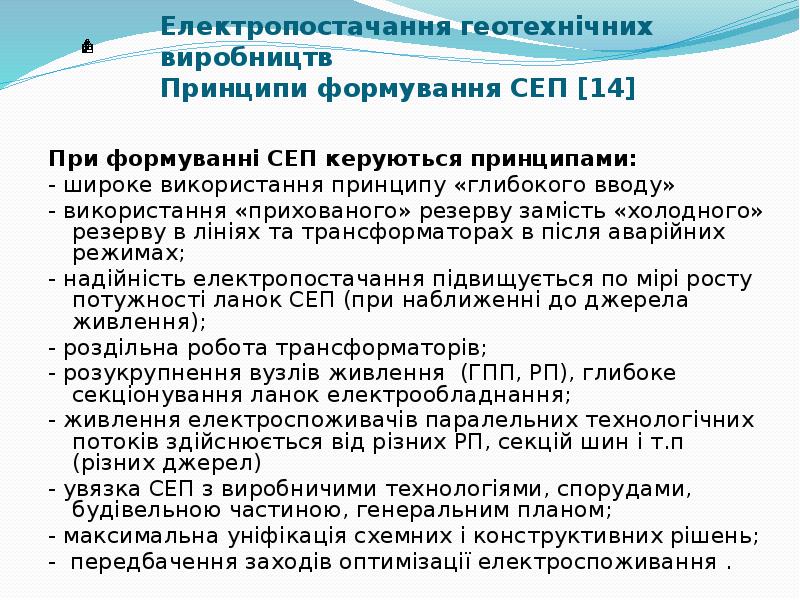

Електропостачання геотехнічних виробництв Принципи формування СЕП [14] При формуванні СЕП керуються принципами: - широке використання принципу «глибокого вводу» - використання «прихованого» резерву замість «холодного» резерву в лініях та трансформаторах в після аварійних режимах; - надійність електропостачання підвищується по мірі росту потужності ланок СЕП (при наближенні до джерела живлення); - роздільна робота трансформаторів; - розукрупнення вузлів живлення (ГПП, РП), глибоке секціонування ланок електрообладнання; - живлення електроспоживачів паралельних технологічних потоків здійснюється від різних РП, секцій шин і т.п (різних джерел) - увязка СЕП з виробничими технологіями, спорудами, будівельною частиною, генеральним планом; - максимальна уніфікація схемних і конструктивних рішень; - передбачення заходів оптимізації електроспоживання .

Слайд 5

Описание слайда:

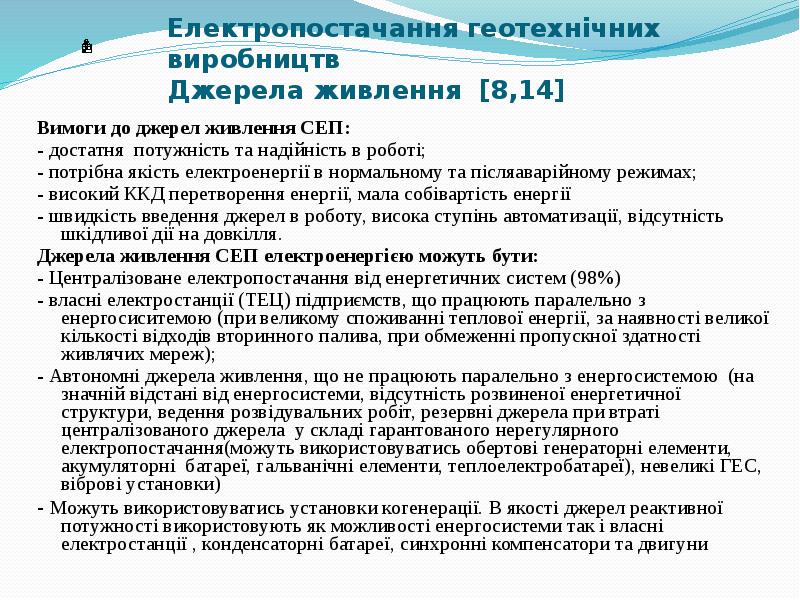

Електропостачання геотехнічних виробництв Джерела живлення [8,14] Вимоги до джерел живлення СЕП: - достатня потужність та надійність в роботі; - потрібна якість електроенергії в нормальному та післяаварійному режимах; - високий ККД перетворення енергії, мала собівартість енергії - швидкість введення джерел в роботу, висока ступінь автоматизації, відсутність шкідливої дії на довкілля. Джерела живлення СЕП електроенергією можуть бути: - Централізоване електропостачання від енергетичних систем (98%) - власні електростанції (ТЕЦ) підприємств, що працюють паралельно з енергосиситемою (при великому споживанні теплової енергії, за наявності великої кількості відходів вторинного палива, при обмеженні пропускної здатності живлячих мереж); - Автономні джерела живлення, що не працюють паралельно з енергосистемою (на значній відстані від енергосистеми, відсутність розвиненої енергетичної структури, ведення розвідувальних робіт, резервні джерела при втраті централізованого джерела у складі гарантованого нерегулярного електропостачання(можуть використовуватись обертові генераторні елементи, акумуляторні батареї, гальванічні елементи, теплоелектробатареї), невеликі ГЕС, віброві установки) - Можуть використовуватись установки когенерації. В якості джерел реактивної потужності використовують як можливості енергосистеми так і власні електростанції , конденсаторні батареї, синхронні компенсатори та двигуни

Слайд 6

Описание слайда:

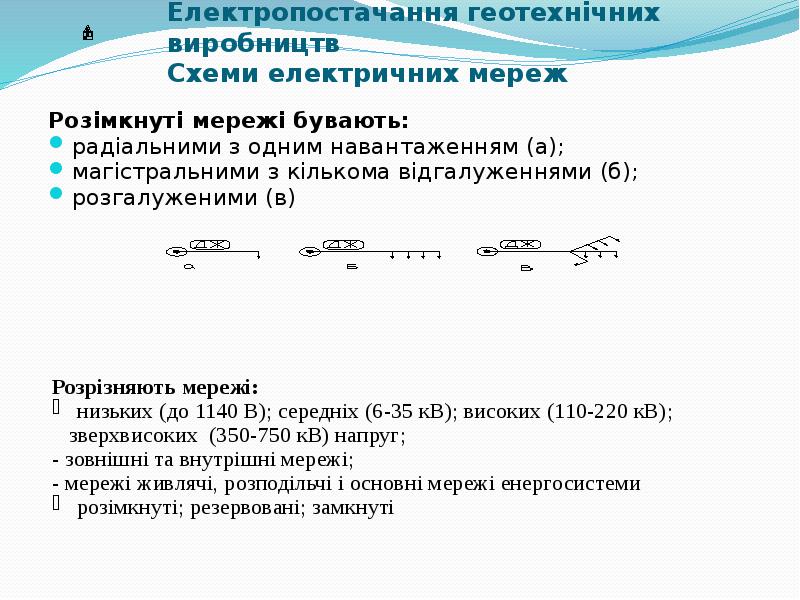

Електропостачання геотехнічних виробництв Схеми електричних мереж Розімкнуті мережі бувають: радіальними з одним навантаженням (а); магістральними з кількома відгалуженнями (б); розгалуженими (в)

Слайд 7

Описание слайда:

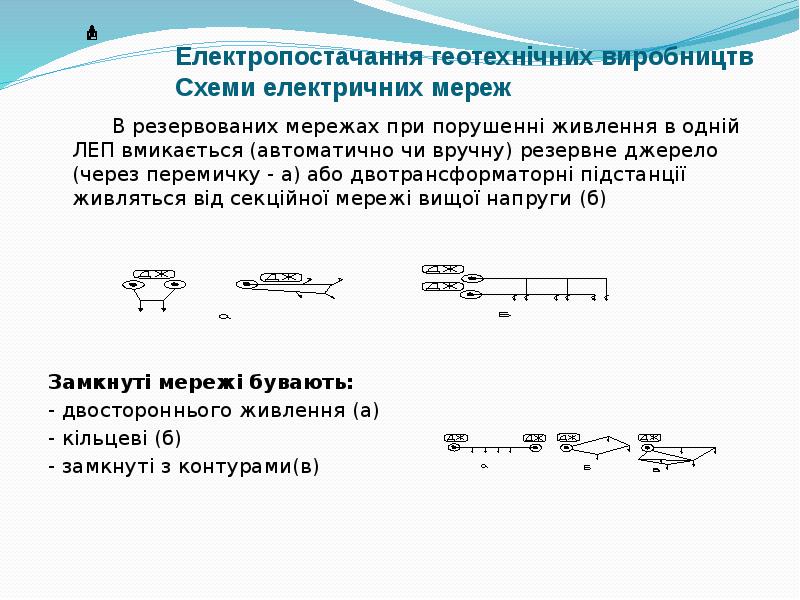

В резервованих мережах при порушенні живлення в одній ЛЕП вмикається (автоматично чи вручну) резервне джерело (через перемичку - а) або двотрансформаторні підстанції живляться від секційної мережі вищої напруги (б) В резервованих мережах при порушенні живлення в одній ЛЕП вмикається (автоматично чи вручну) резервне джерело (через перемичку - а) або двотрансформаторні підстанції живляться від секційної мережі вищої напруги (б) Замкнуті мережі бувають: - двостороннього живлення (а) - кільцеві (б) - замкнуті з контурами(в)

Слайд 8

Описание слайда:

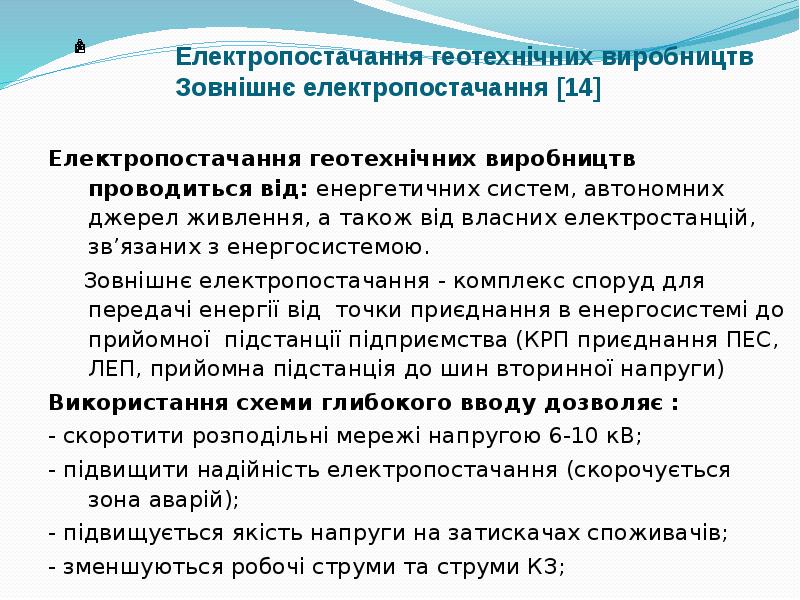

Електропостачання геотехнічних виробництв проводиться від: енергетичних систем, автономних джерел живлення, а також від власних електростанцій, зв’язаних з енергосистемою. Електропостачання геотехнічних виробництв проводиться від: енергетичних систем, автономних джерел живлення, а також від власних електростанцій, зв’язаних з енергосистемою. Зовнішнє електропостачання - комплекс споруд для передачі енергії від точки приєднання в енергосистемі до прийомної підстанції підприємства (КРП приєднання ПЕС, ЛЕП, прийомна підстанція до шин вторинної напруги) Використання схеми глибокого вводу дозволяє : - скоротити розподільні мережі напругою 6-10 кВ; - підвищити надійність електропостачання (скорочується зона аварій); - підвищується якість напруги на затискачах споживачів; - зменшуються робочі струми та струми КЗ;

Слайд 9

Описание слайда:

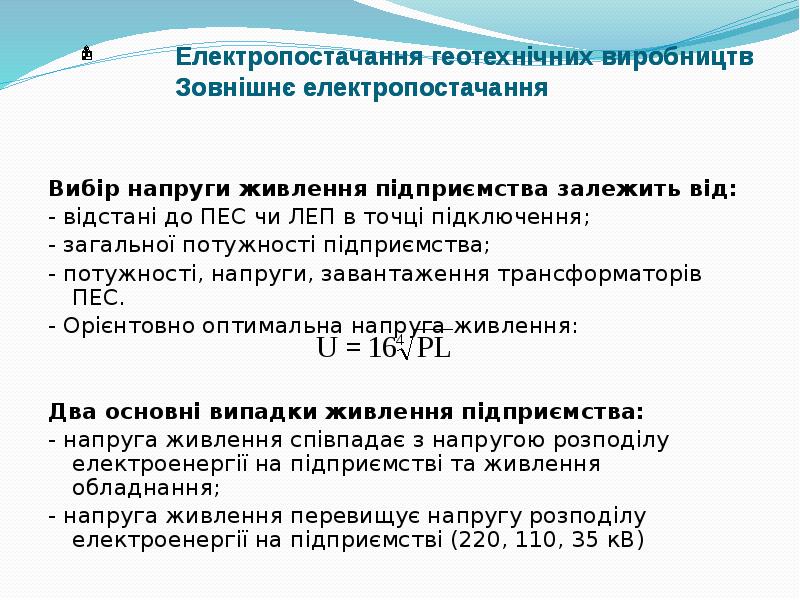

Вибір напруги живлення підприємства залежить від: Вибір напруги живлення підприємства залежить від: - відстані до ПЕС чи ЛЕП в точці підключення; - загальної потужності підприємства; - потужності, напруги, завантаження трансформаторів ПЕС. - Орієнтовно оптимальна напруга живлення: Два основні випадки живлення підприємства: - напруга живлення співпадає з напругою розподілу електроенергії на підприємстві та живлення обладнання; - напруга живлення перевищує напругу розподілу електроенергії на підприємстві (220, 110, 35 кВ)

Слайд 10

Описание слайда:

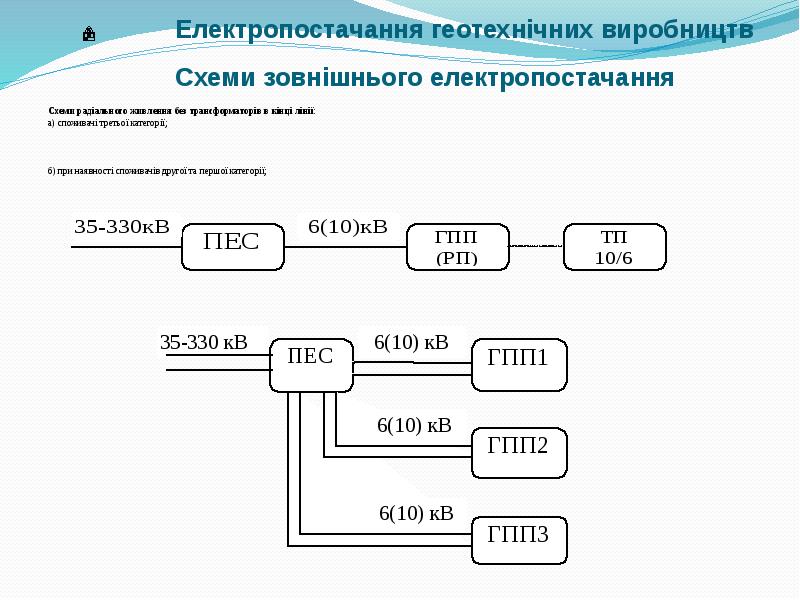

Схеми радіального живлення без трансформаторів в кінці лінії: Схеми радіального живлення без трансформаторів в кінці лінії: а) споживачі третьої категорії; б) при наявності споживачів другої та першої категорії;

Слайд 11

Описание слайда:

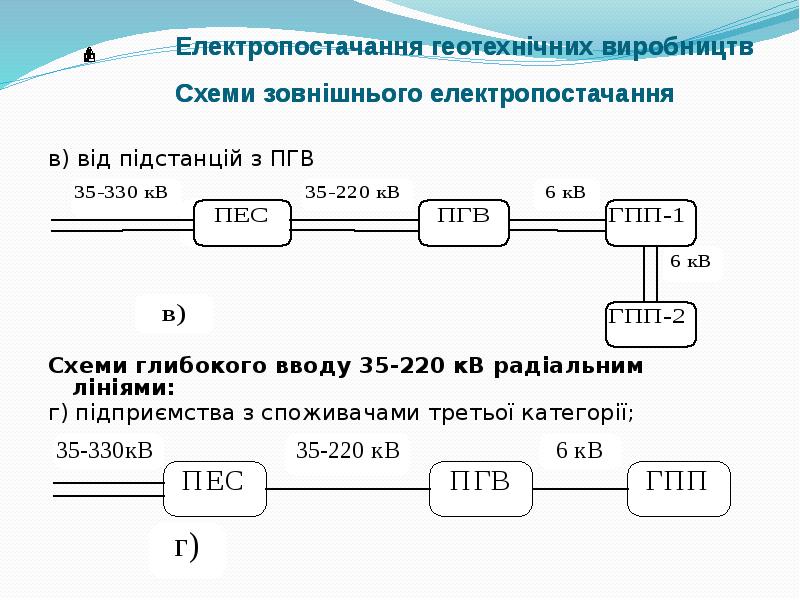

в) від підстанцій з ПГВ в) від підстанцій з ПГВ Схеми глибокого вводу 35-220 кВ радіальним лініями: г) підприємства з споживачами третьої категорії;

Слайд 12

Описание слайда:

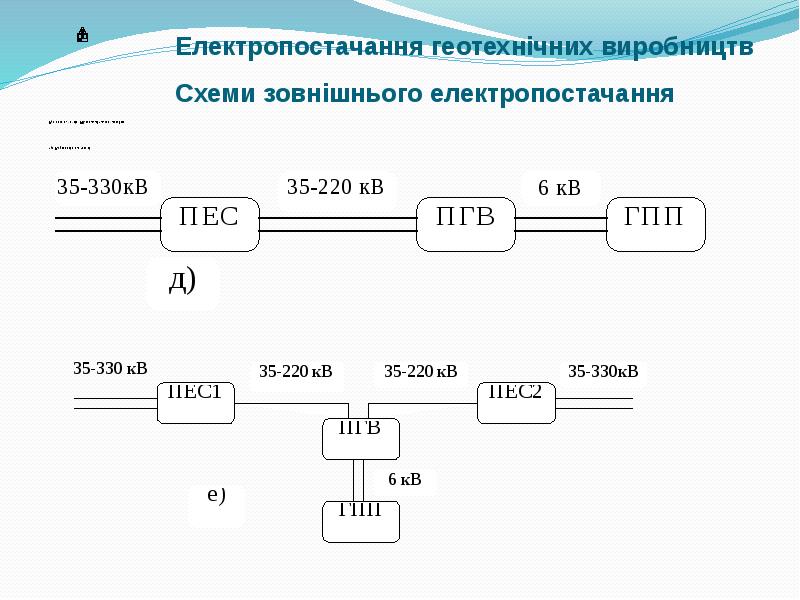

д) з споживачами другої та третьої категорії; д) з споживачами другої та третьої категорії; е)з двобічним живленням

Слайд 13

Описание слайда:

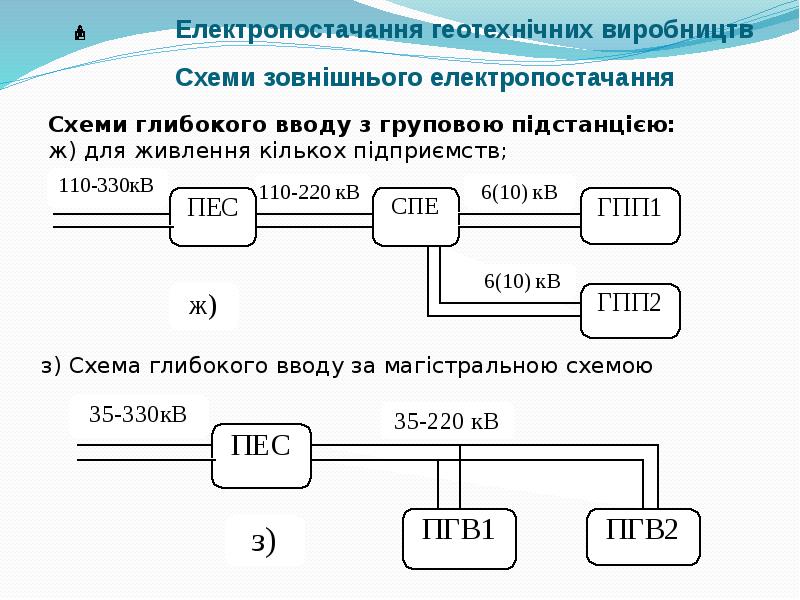

Схеми глибокого вводу з груповою підстанцією: Схеми глибокого вводу з груповою підстанцією: ж) для живлення кількох підприємств;

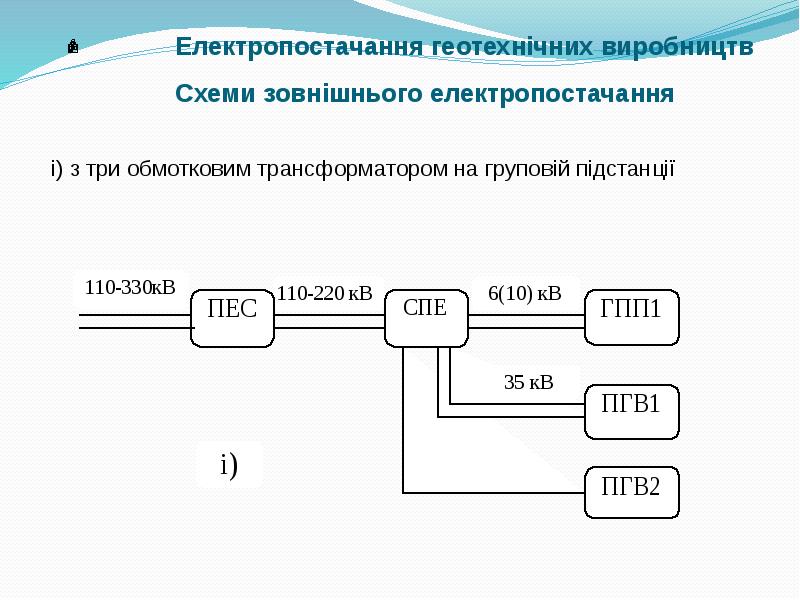

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

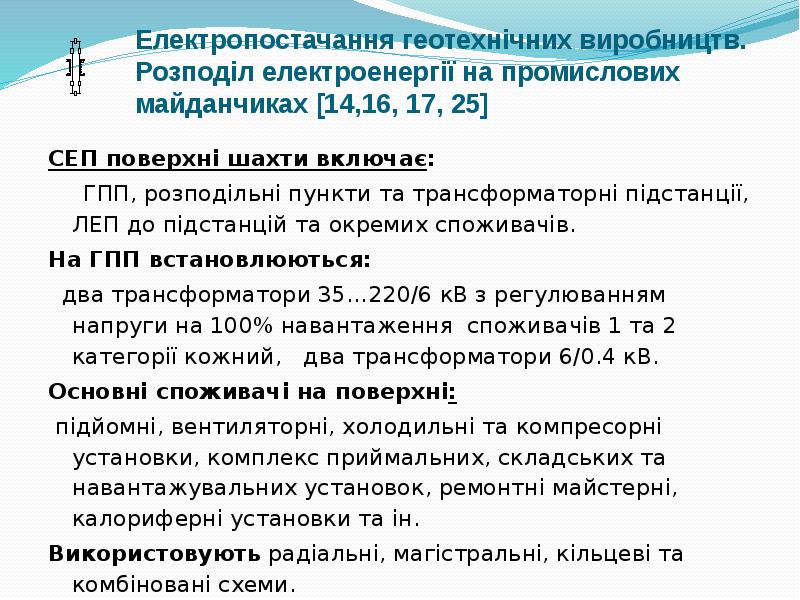

СЕП поверхні шахти включає: СЕП поверхні шахти включає: ГПП, розподільні пункти та трансформаторні підстанції, ЛЕП до підстанцій та окремих споживачів. На ГПП встановлюються: два трансформатори 35…220/6 кВ з регулюванням напруги на 100% навантаження споживачів 1 та 2 категорії кожний, два трансформатори 6/0.4 кВ. Основні споживачі на поверхні: підйомні, вентиляторні, холодильні та компресорні установки, комплекс приймальних, складських та навантажувальних установок, ремонтні майстерні, калориферні установки та ін. Використовують радіальні, магістральні, кільцеві та комбіновані схеми.

Слайд 16

Описание слайда:

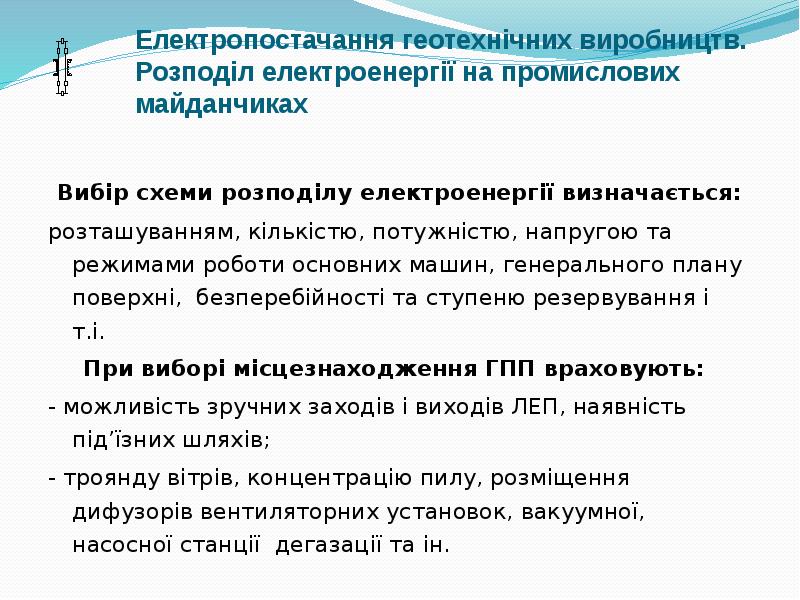

Вибір схеми розподілу електроенергії визначається: Вибір схеми розподілу електроенергії визначається: розташуванням, кількістю, потужністю, напругою та режимами роботи основних машин, генерального плану поверхні, безперебійності та ступеню резервування і т.і. При виборі місцезнаходження ГПП враховують: - можливість зручних заходів і виходів ЛЕП, наявність під’їзних шляхів; - троянду вітрів, концентрацію пилу, розміщення дифузорів вентиляторних установок, вакуумної, насосної станції дегазації та ін.

Слайд 17

Описание слайда:

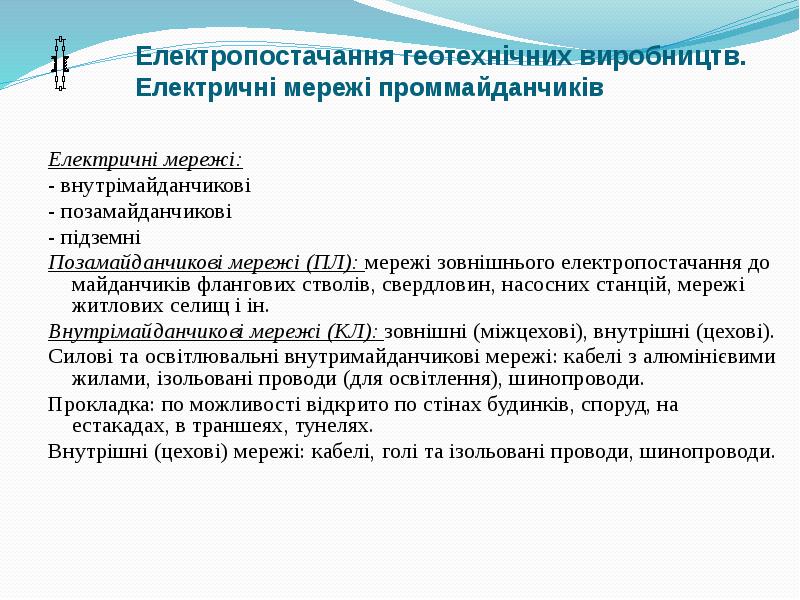

Електричні мережі: Електричні мережі: - внутрімайданчикові - позамайданчикові - підземні Позамайданчикові мережі (ПЛ): мережі зовнішнього електропостачання до майданчиків флангових стволів, свердловин, насосних станцій, мережі житлових селищ і ін. Внутрімайданчикові мережі (КЛ): зовнішні (міжцехові), внутрішні (цехові). Силові та освітлювальні внутримайданчикові мережі: кабелі з алюмінієвими жилами, ізольовані проводи (для освітлення), шинопроводи. Прокладка: по можливості відкрито по стінах будинків, споруд, на естакадах, в траншеях, тунелях. Внутрішні (цехові) мережі: кабелі, голі та ізольовані проводи, шинопроводи.

Слайд 18

Описание слайда:

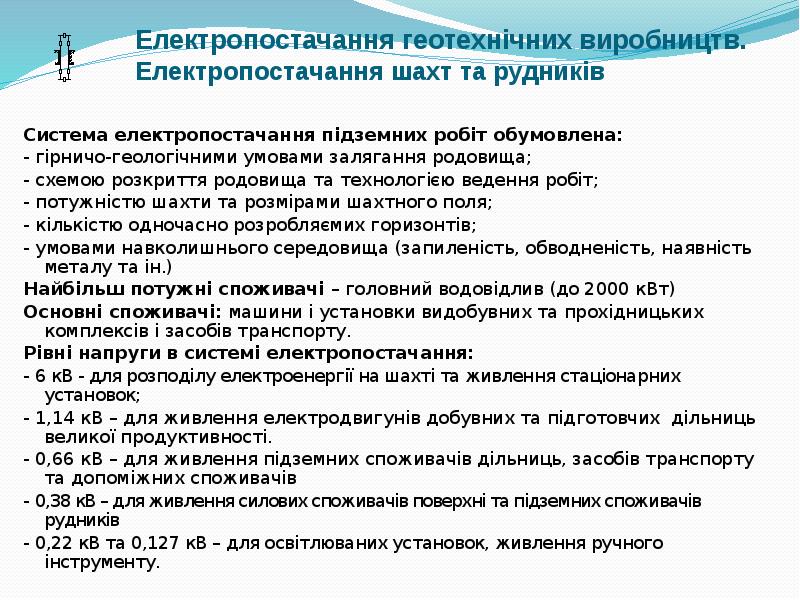

Система електропостачання підземних робіт обумовлена: Система електропостачання підземних робіт обумовлена: - гірничо-геологічними умовами залягання родовища; - схемою розкриття родовища та технологією ведення робіт; - потужністю шахти та розмірами шахтного поля; - кількістю одночасно розробляємих горизонтів; - умовами навколишнього середовища (запиленість, обводненість, наявність металу та ін.) Найбільш потужні споживачі – головний водовідлив (до 2000 кВт) Основні споживачі: машини і установки видобувних та прохідницьких комплексів і засобів транспорту. Рівні напруги в системі електропостачання: - 6 кВ - для розподілу електроенергії на шахті та живлення стаціонарних установок; - 1,14 кВ – для живлення електродвигунів добувних та підготовчих дільниць великої продуктивності. - 0,66 кВ – для живлення підземних споживачів дільниць, засобів транспорту та допоміжних споживачів - 0,38 кВ – для живлення силових споживачів поверхні та підземних споживачів рудників - 0,22 кВ та 0,127 кВ – для освітлюваних установок, живлення ручного інструменту.

Слайд 19

Описание слайда:

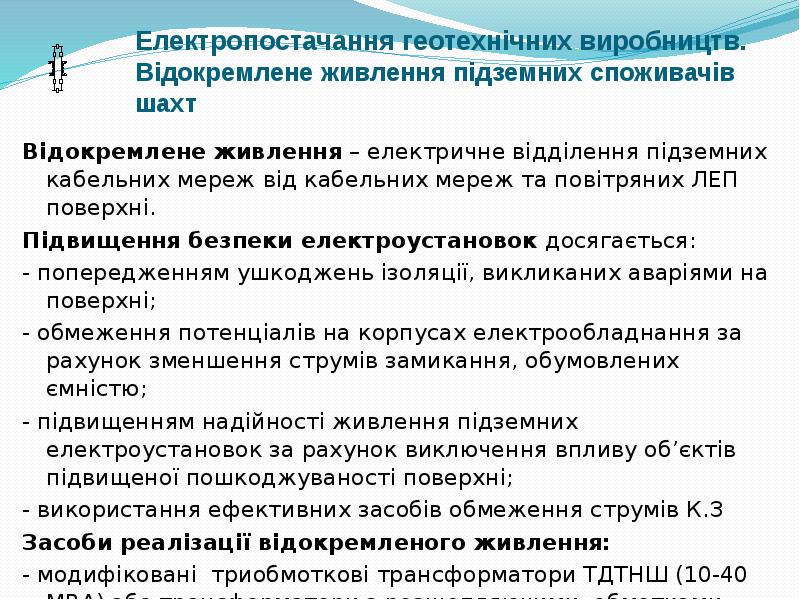

Відокремлене живлення – електричне відділення підземних кабельних мереж від кабельних мереж та повітряних ЛЕП поверхні. Відокремлене живлення – електричне відділення підземних кабельних мереж від кабельних мереж та повітряних ЛЕП поверхні. Підвищення безпеки електроустановок досягається: - попередженням ушкоджень ізоляції, викликаних аваріями на поверхні; - обмеження потенціалів на корпусах електрообладнання за рахунок зменшення струмів замикання, обумовлених ємністю; - підвищенням надійності живлення підземних електроустановок за рахунок виключення впливу об’єктів підвищеної пошкоджуваності поверхні; - використання ефективних засобів обмеження струмів К.З Засоби реалізації відокремленого живлення: - модифіковані триобмоткові трансформатори ТДТНШ (10-40 МВА) або трансформатори з розщепляючими обмотками ТРНД (25-40 МВА) - розділяючі трансформатори ТМШ (2,5 – 6,3 МВА), 6/6,3 кВ.

Слайд 20

Описание слайда:

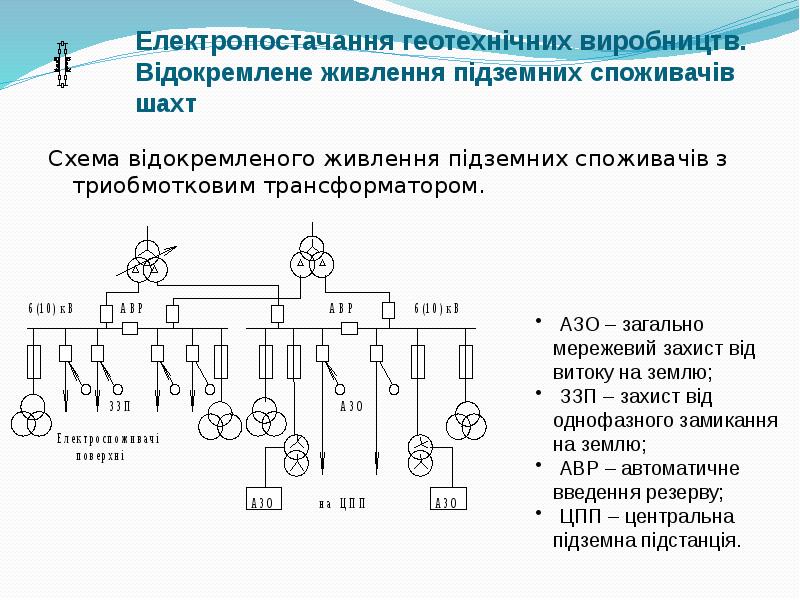

Схема відокремленого живлення підземних споживачів з триобмотковим трансформатором. Схема відокремленого живлення підземних споживачів з триобмотковим трансформатором.

Слайд 21

Описание слайда:

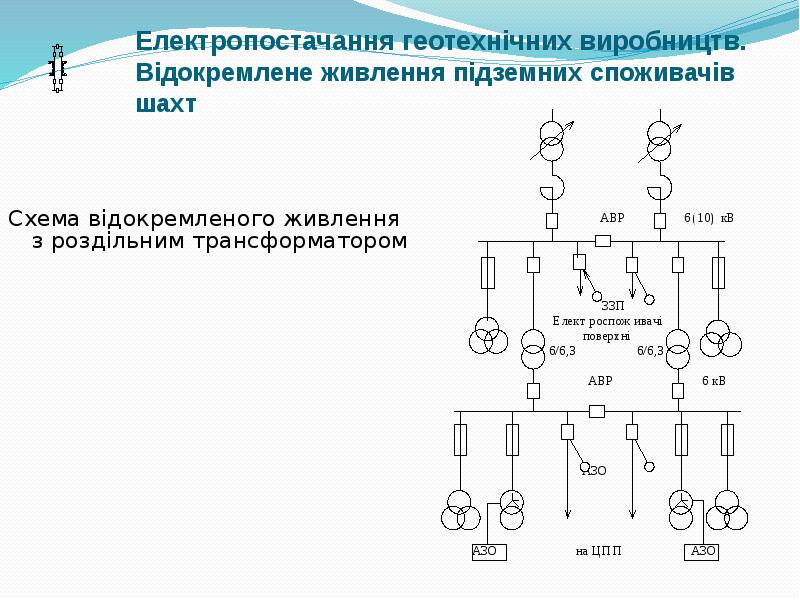

Схема відокремленого живлення з роздільним трансформатором Схема відокремленого живлення з роздільним трансформатором

Слайд 22

Описание слайда:

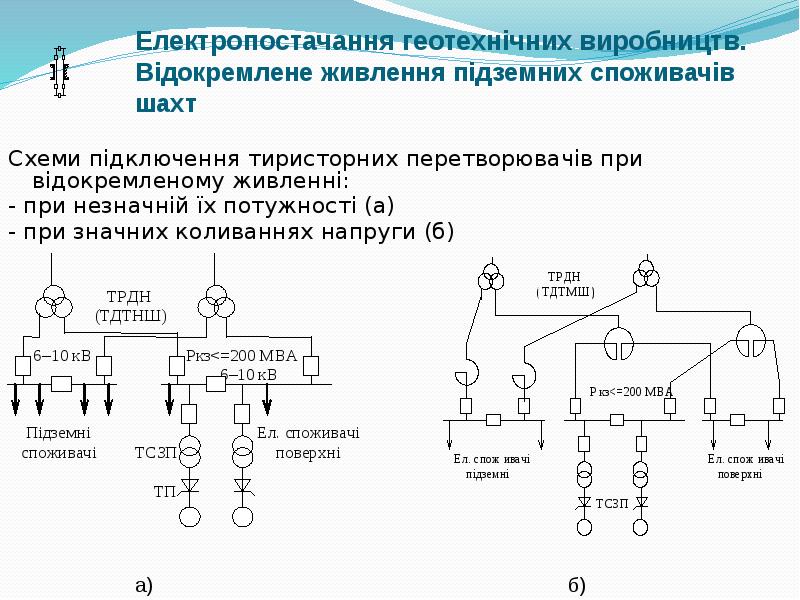

Схеми підключення тиристорних перетворювачів при відокремленому живленні: Схеми підключення тиристорних перетворювачів при відокремленому живленні: - при незначній їх потужності (а) - при значних коливаннях напруги (б)

Слайд 23

Описание слайда:

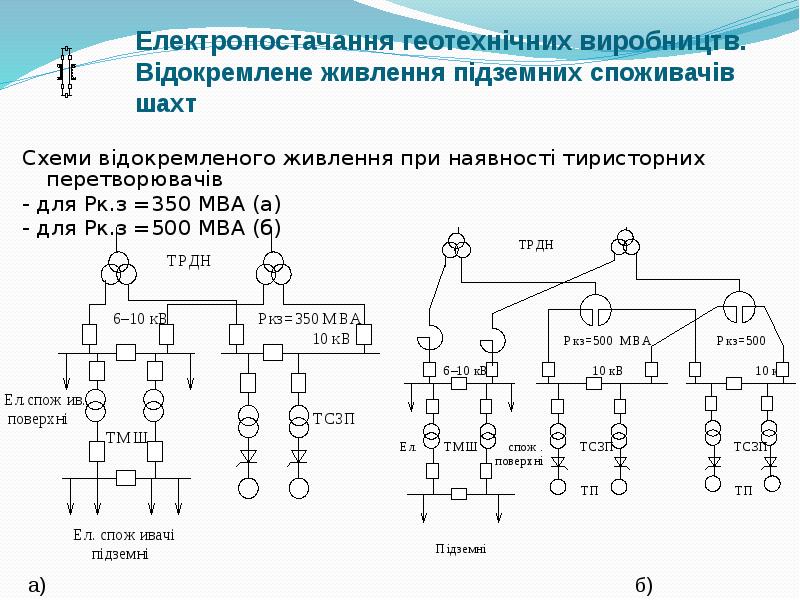

Схеми відокремленого живлення при наявності тиристорних перетворювачів Схеми відокремленого живлення при наявності тиристорних перетворювачів - для Рк.з =350 МВА (а) - для Рк.з =500 МВА (б)

Слайд 24

Описание слайда:

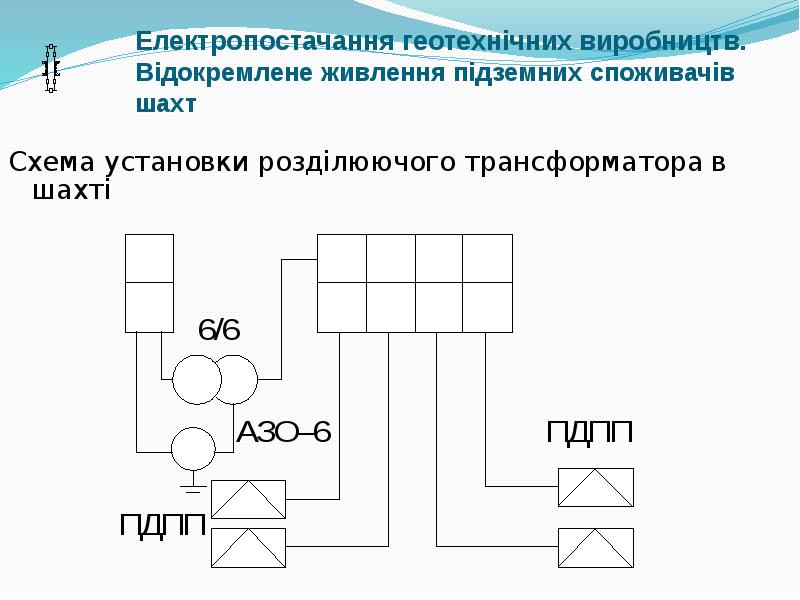

Схема установки розділюючого трансформатора в шахті Схема установки розділюючого трансформатора в шахті

Слайд 25

Описание слайда:

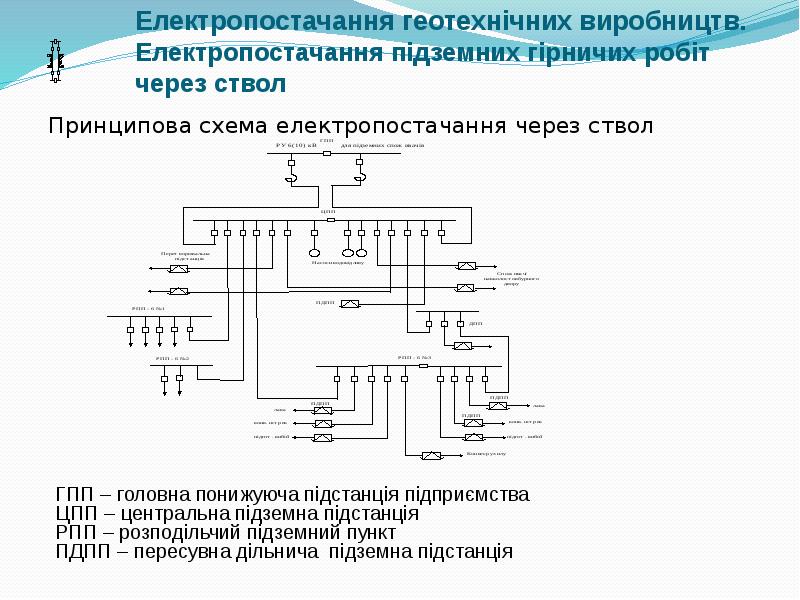

Принципова схема електропостачання через ствол Принципова схема електропостачання через ствол

Слайд 26

Описание слайда:

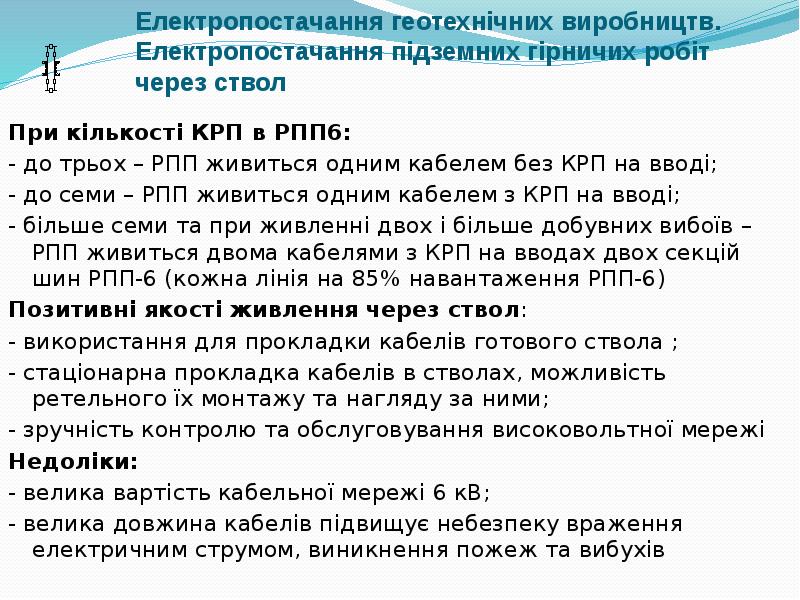

При кількості КРП в РПП6: При кількості КРП в РПП6: - до трьох – РПП живиться одним кабелем без КРП на вводі; - до семи – РПП живиться одним кабелем з КРП на вводі; - більше семи та при живленні двох і більше добувних вибоїв – РПП живиться двома кабелями з КРП на вводах двох секцій шин РПП-6 (кожна лінія на 85% навантаження РПП-6) Позитивні якості живлення через ствол: - використання для прокладки кабелів готового ствола ; - стаціонарна прокладка кабелів в стволах, можливість ретельного їх монтажу та нагляду за ними; - зручність контролю та обслуговування високовольтної мережі Недоліки: - велика вартість кабельної мережі 6 кВ; - велика довжина кабелів підвищує небезпеку враження електричним струмом, виникнення пожеж та вибухів

Слайд 27

Описание слайда:

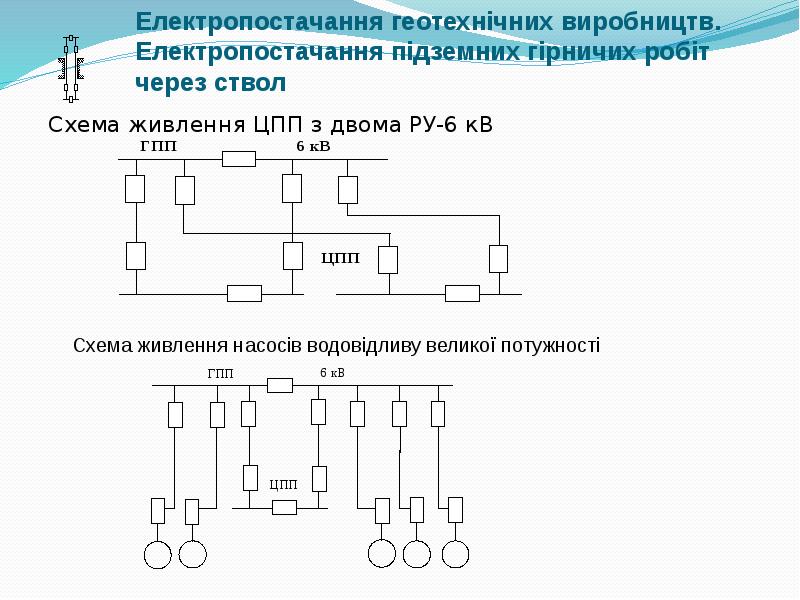

Схема живлення ЦПП з двома РУ-6 кВ Схема живлення ЦПП з двома РУ-6 кВ

Слайд 28

Описание слайда:

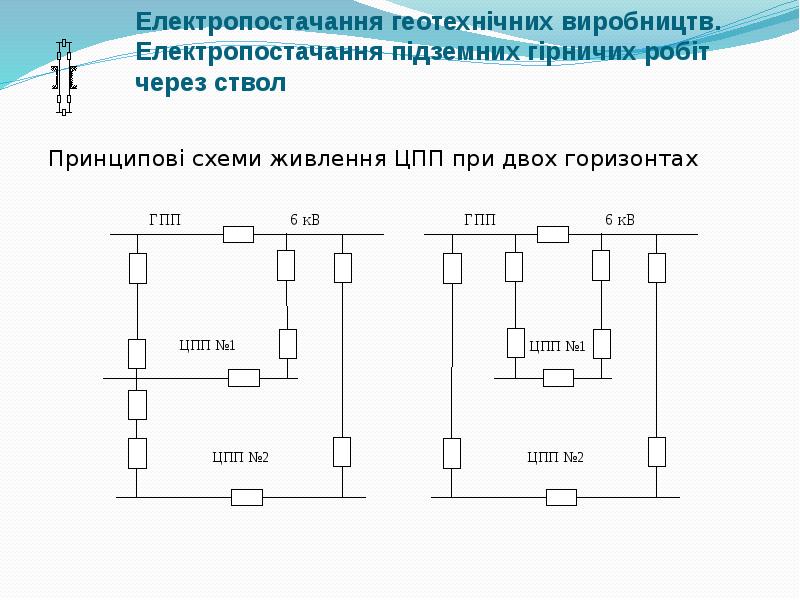

Принципові схеми живлення ЦПП при двох горизонтах Принципові схеми живлення ЦПП при двох горизонтах

Слайд 29

Описание слайда:

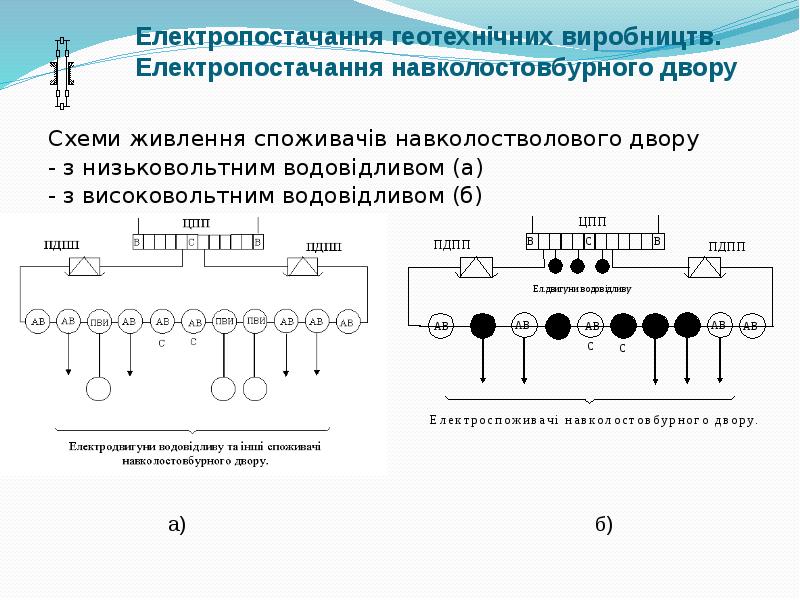

Схеми живлення споживачів навколостволового двору Схеми живлення споживачів навколостволового двору - з низьковольтним водовідливом (а) - з високовольтним водовідливом (б)

Слайд 30

Описание слайда:

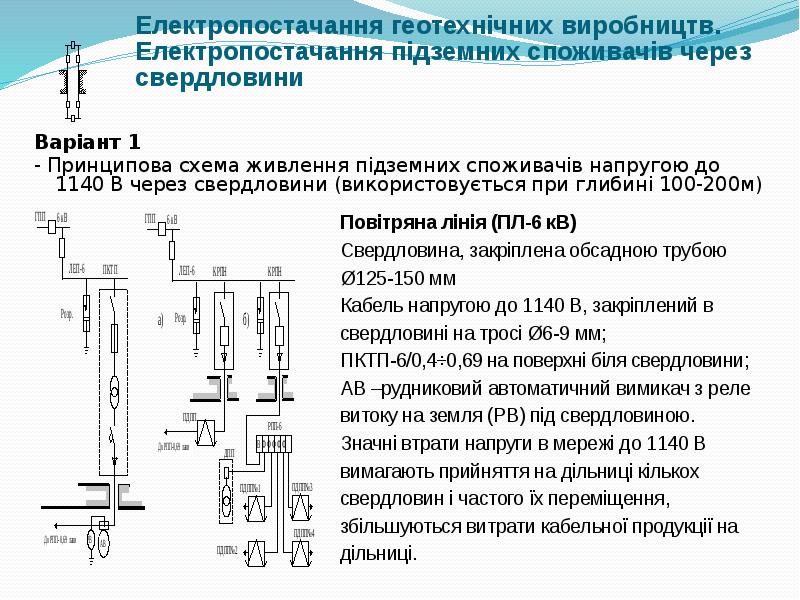

Варіант 1 Варіант 1 - Принципова схема живлення підземних споживачів напругою до 1140 В через свердловини (використовується при глибині 100-200м)

Слайд 31

Описание слайда:

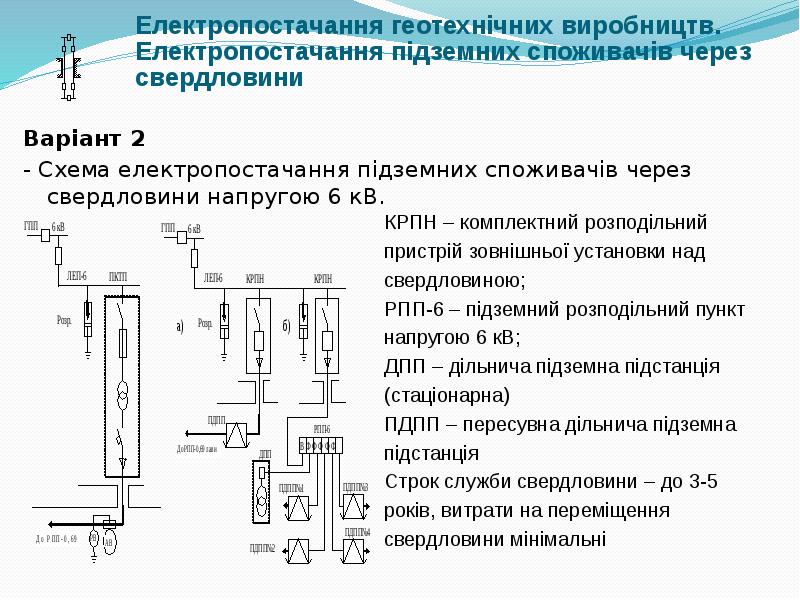

Варіант 2 Варіант 2 - Схема електропостачання підземних споживачів через свердловини напругою 6 кВ.

Слайд 32

Описание слайда:

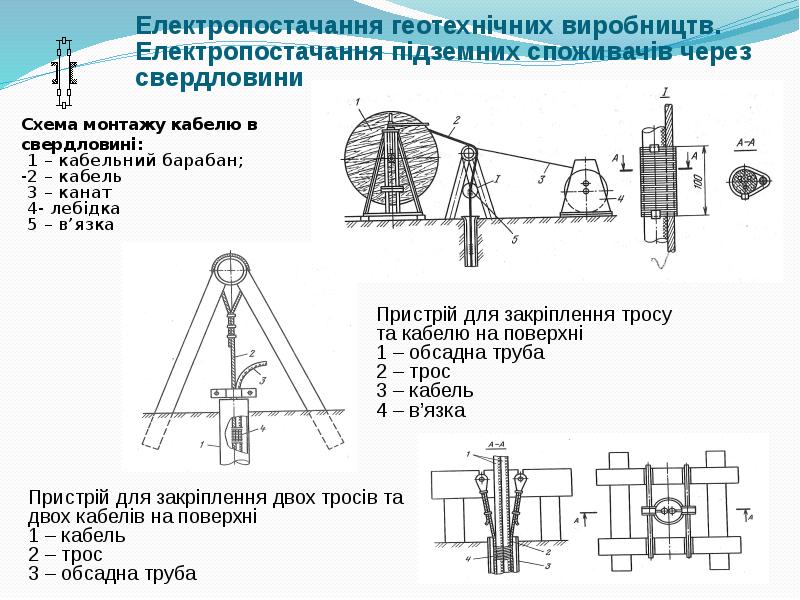

Схема монтажу кабелю в Схема монтажу кабелю в свердловині: 1 – кабельний барабан; -2 – кабель 3 – канат 4- лебідка 5 – в’язка

Слайд 33

Описание слайда:

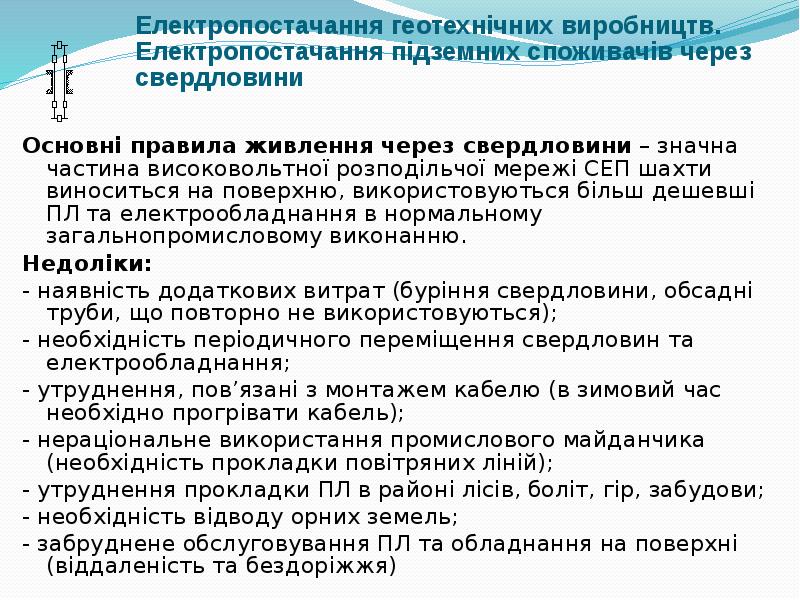

Основні правила живлення через свердловини – значна частина високовольтної розподільчої мережі СЕП шахти виноситься на поверхню, використовуються більш дешевші ПЛ та електрообладнання в нормальному загальнопромисловому виконанню. Основні правила живлення через свердловини – значна частина високовольтної розподільчої мережі СЕП шахти виноситься на поверхню, використовуються більш дешевші ПЛ та електрообладнання в нормальному загальнопромисловому виконанню. Недоліки: - наявність додаткових витрат (буріння свердловини, обсадні труби, що повторно не використовуються); - необхідність періодичного переміщення свердловин та електрообладнання; - утруднення, пов’язані з монтажем кабелю (в зимовий час необхідно прогрівати кабель); - нераціональне використання промислового майданчика (необхідність прокладки повітряних ліній); - утруднення прокладки ПЛ в районі лісів, боліт, гір, забудови; - необхідність відводу орних земель; - забруднене обслуговування ПЛ та обладнання на поверхні (віддаленість та бездоріжжя)

Слайд 34

Описание слайда:

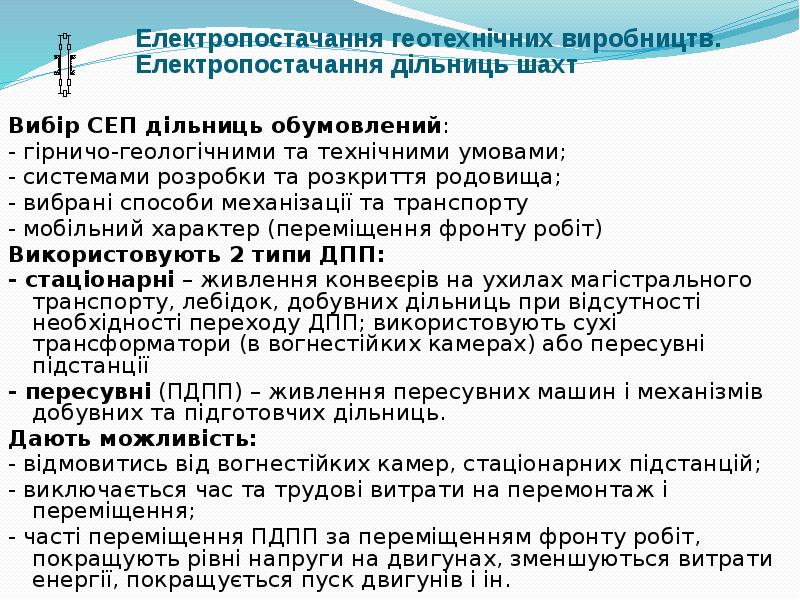

Вибір СЕП дільниць обумовлений: Вибір СЕП дільниць обумовлений: - гірничо-геологічними та технічними умовами; - системами розробки та розкриття родовища; - вибрані способи механізації та транспорту - мобільний характер (переміщення фронту робіт) Використовують 2 типи ДПП: - стаціонарні – живлення конвеєрів на ухилах магістрального транспорту, лебідок, добувних дільниць при відсутності необхідності переходу ДПП; використовують сухі трансформатори (в вогнестійких камерах) або пересувні підстанції - пересувні (ПДПП) – живлення пересувних машин і механізмів добувних та підготовчих дільниць. Дають можливість: - відмовитись від вогнестійких камер, стаціонарних підстанцій; - виключається час та трудові витрати на перемонтаж і переміщення; - часті переміщення ПДПП за переміщенням фронту робіт, покращують рівні напруги на двигунах, зменшуються витрати енергії, покращується пуск двигунів і ін.

Слайд 35

Описание слайда:

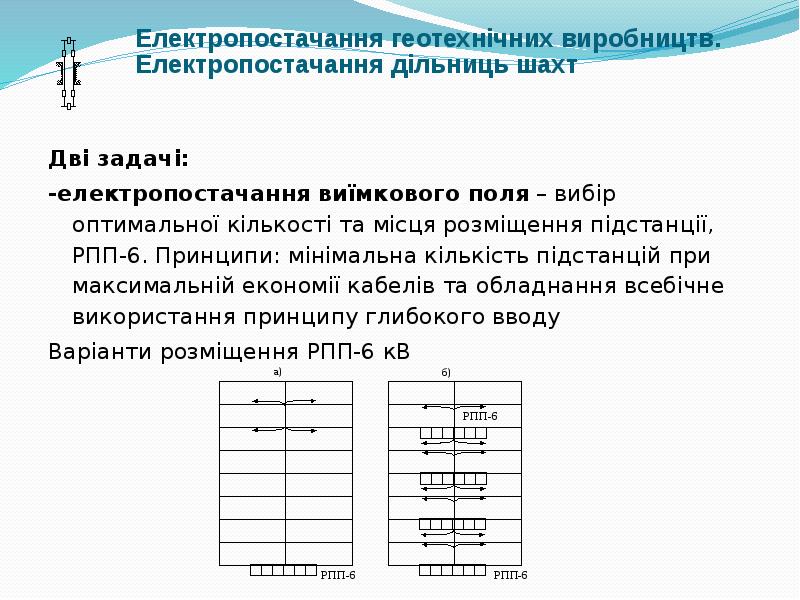

Дві задачі: Дві задачі: -електропостачання виїмкового поля – вибір оптимальної кількості та місця розміщення підстанції, РПП-6. Принципи: мінімальна кількість підстанцій при максимальній економії кабелів та обладнання всебічне використання принципу глибокого вводу Варіанти розміщення РПП-6 кВ

Слайд 36

Описание слайда:

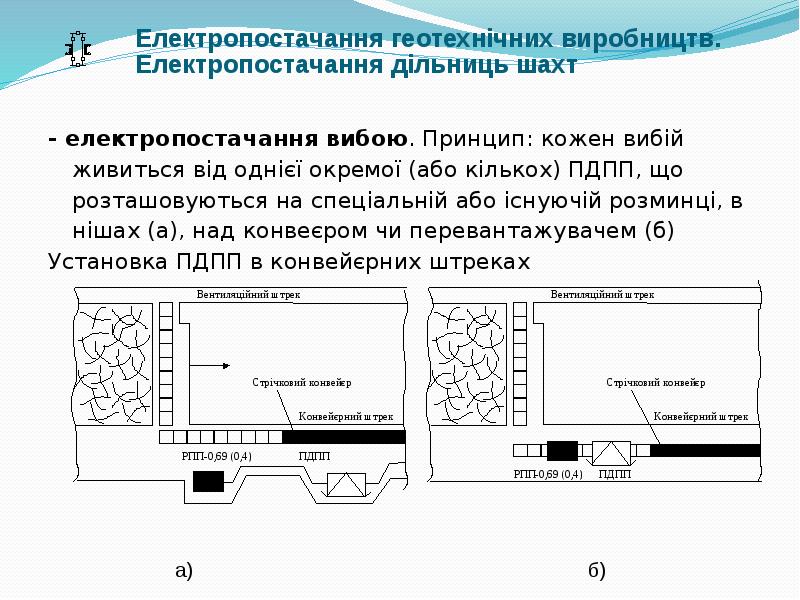

- електропостачання вибою. Принцип: кожен вибій живиться від однієї окремої (або кількох) ПДПП, що розташовуються на спеціальній або існуючій розминці, в нішах (а), над конвеєром чи перевантажувачем (б) - електропостачання вибою. Принцип: кожен вибій живиться від однієї окремої (або кількох) ПДПП, що розташовуються на спеціальній або існуючій розминці, в нішах (а), над конвеєром чи перевантажувачем (б) Установка ПДПП в конвейєрних штреках

Слайд 37

Описание слайда:

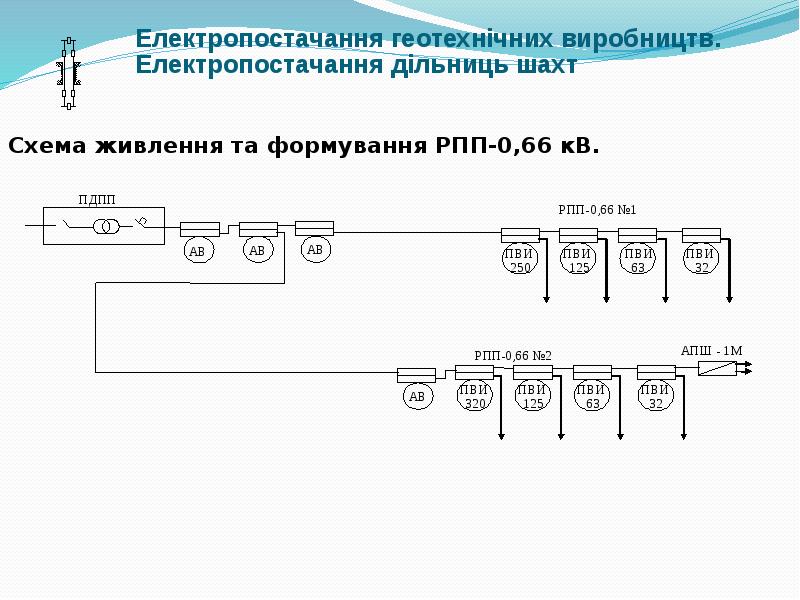

Схема живлення та формування РПП-0,66 кВ. Схема живлення та формування РПП-0,66 кВ.

Слайд 38

Описание слайда:

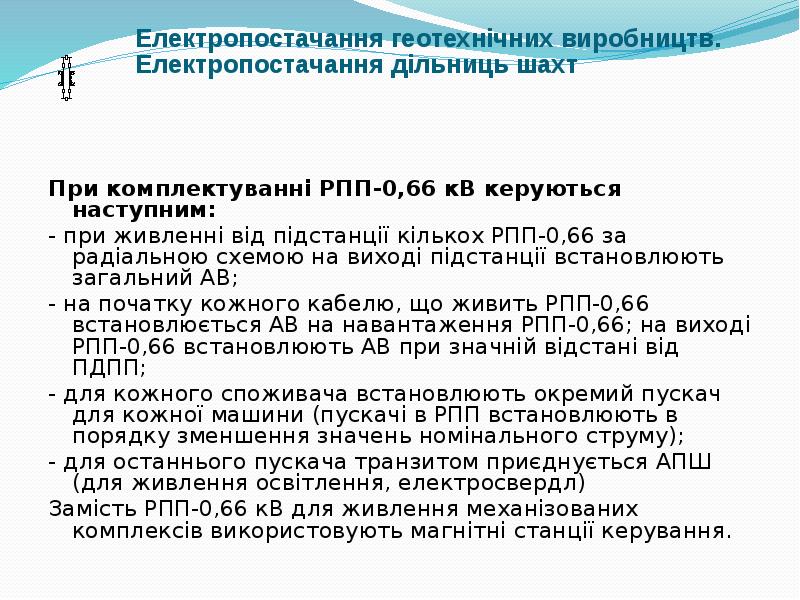

При комплектуванні РПП-0,66 кВ керуються наступним: При комплектуванні РПП-0,66 кВ керуються наступним: - при живленні від підстанції кількох РПП-0,66 за радіальною схемою на виході підстанції встановлюють загальний АВ; - на початку кожного кабелю, що живить РПП-0,66 встановлюється АВ на навантаження РПП-0,66; на виході РПП-0,66 встановлюють АВ при значній відстані від ПДПП; - для кожного споживача встановлюють окремий пускач для кожної машини (пускачі в РПП встановлюють в порядку зменшення значень номінального струму); - для останнього пускача транзитом приєднується АПШ (для живлення освітлення, електросвердл) Замість РПП-0,66 кВ для живлення механізованих комплексів використовують магнітні станції керування.

Слайд 39

Описание слайда:

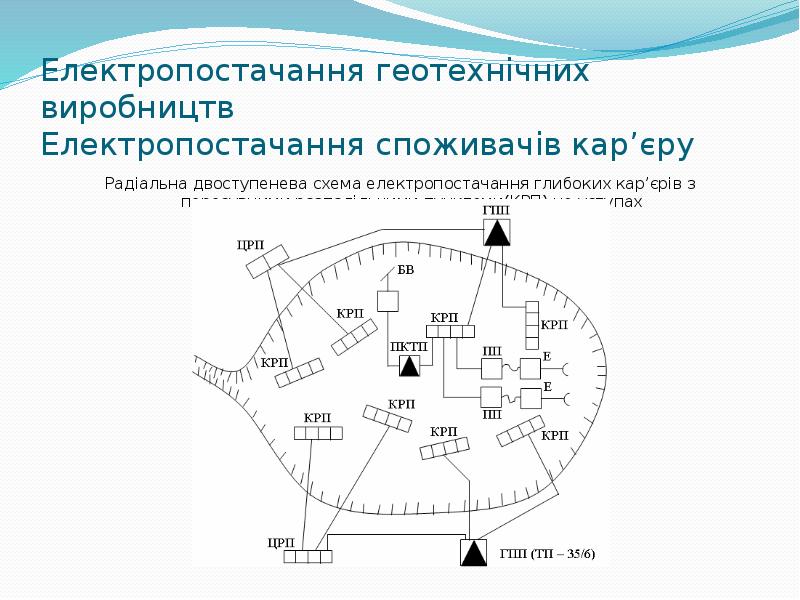

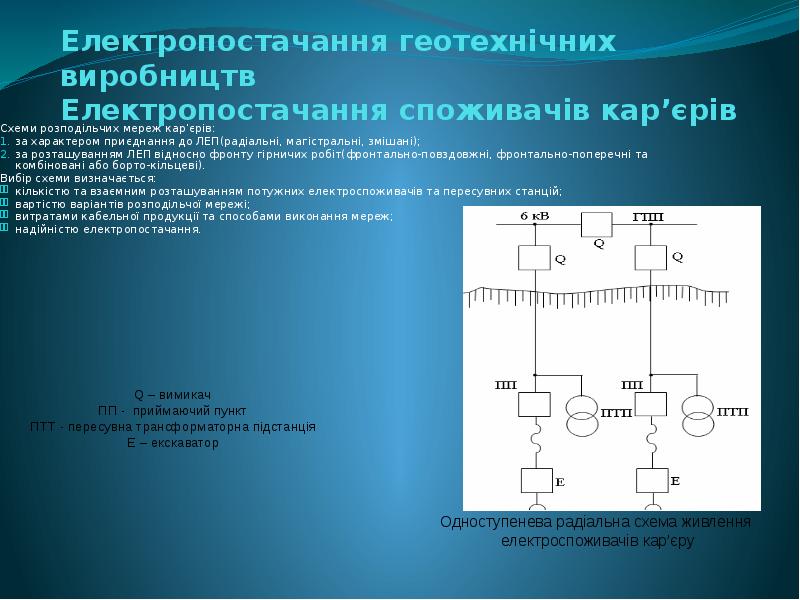

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єрів Схеми розподільчих мереж кар’єрів: за характером приєднання до ЛЕП(радіальні, магістральні, змішані); за розташуванням ЛЕП відносно фронту гірничих робіт(фронтально-повздовжні, фронтально-поперечні та комбіновані або борто-кільцеві). Вибір схеми визначається: кількістю та взаємним розташуванням потужних електроспоживачів та пересувних станцій; вартістю варіантів розподільчої мережі; витратами кабельної продукції та способами виконання мереж; надійністю електропостачання.

Слайд 40

Описание слайда:

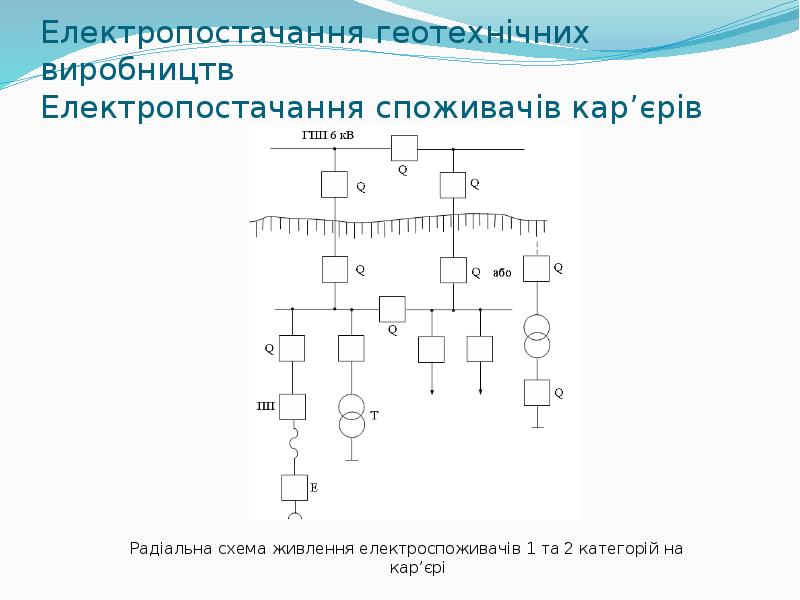

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єрів Радіальна схема живлення електроспоживачів 1 та 2 категорій на кар’єрі

Слайд 41

Описание слайда:

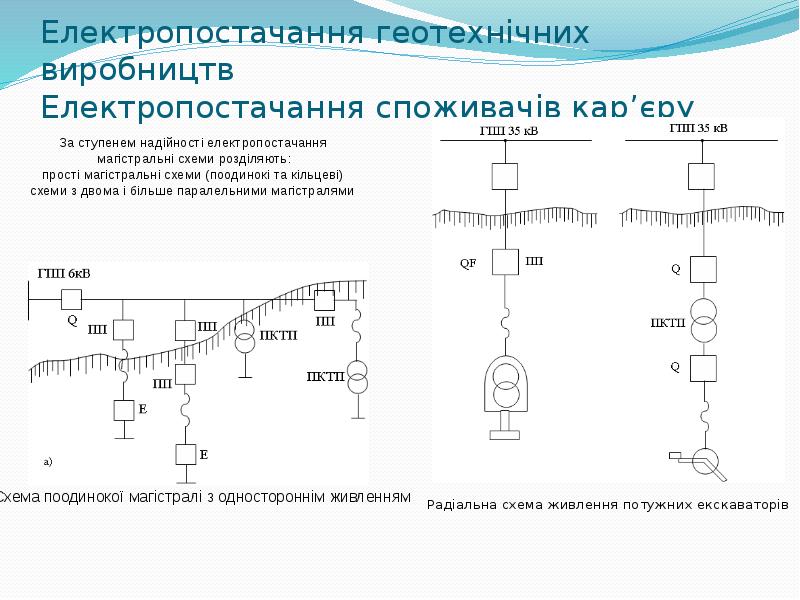

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Радіальна схема живлення потужних екскаваторів

Слайд 42

Описание слайда:

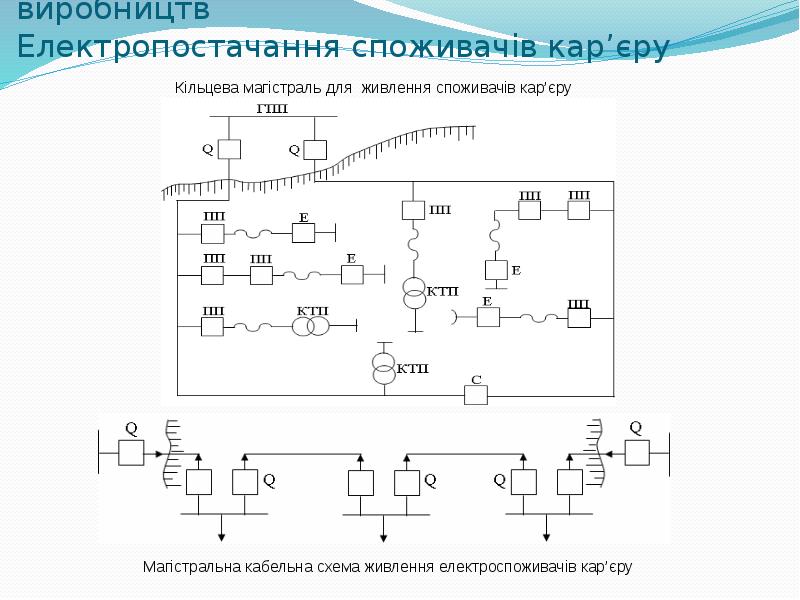

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 43

Описание слайда:

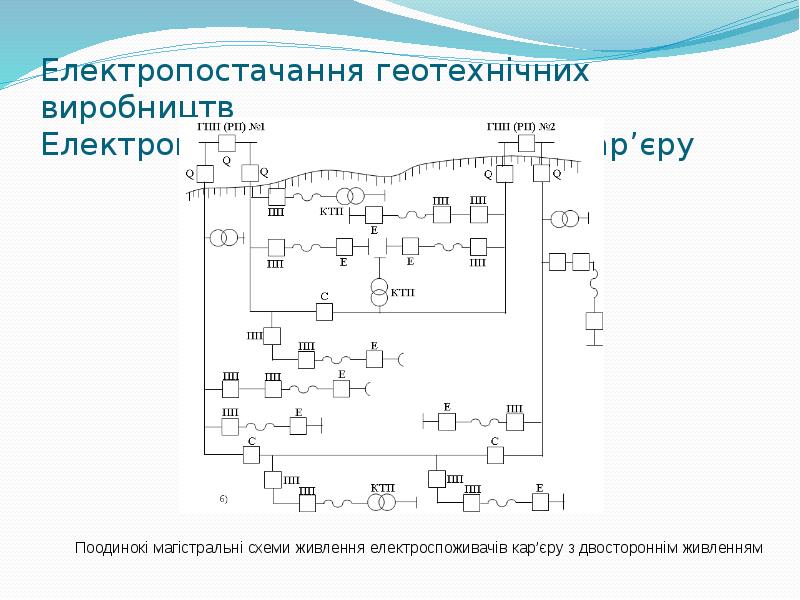

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 44

Описание слайда:

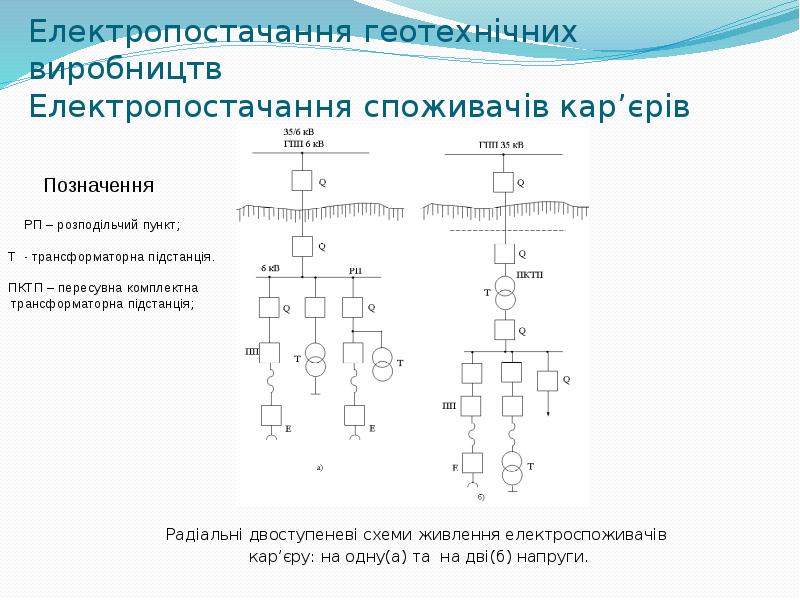

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єрів Радіальні двоступеневі схеми живлення електроспоживачів кар’єру: на одну(а) та на дві(б) напруги.

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

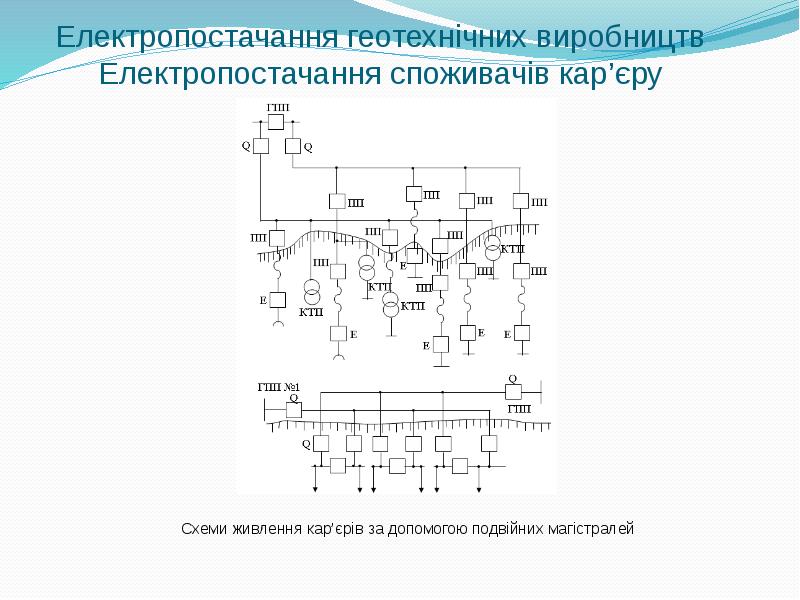

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 47

Описание слайда:

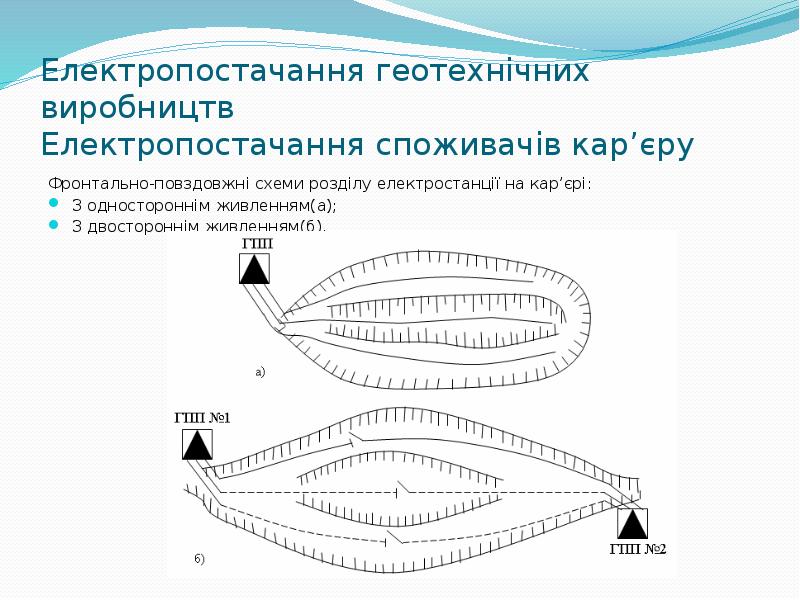

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Фронтально-повздовжні схеми розділу електростанції на кар’єрі: З одностороннім живленням(а); З двостороннім живленням(б).

Слайд 48

Описание слайда:

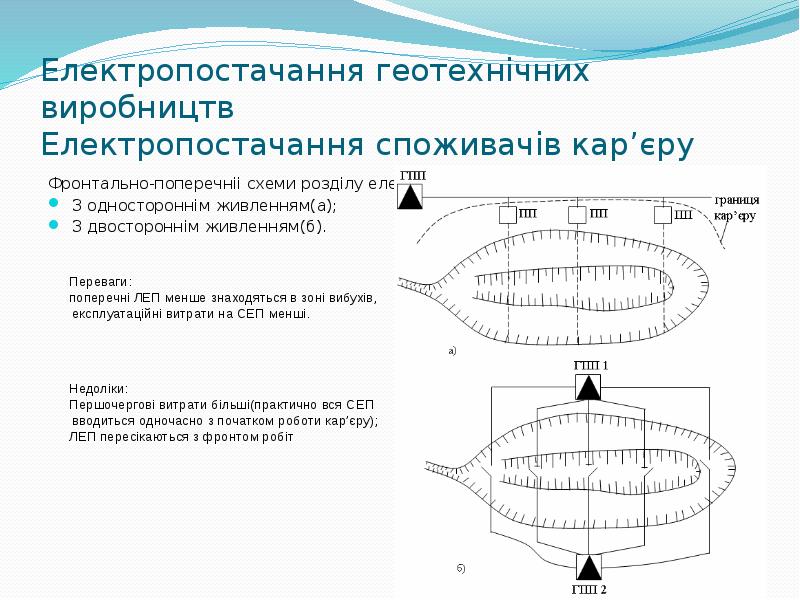

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Фронтально-поперечніі схеми розділу електростанції на кар’єрі: З одностороннім живленням(а); З двостороннім живленням(б).

Слайд 49

Описание слайда:

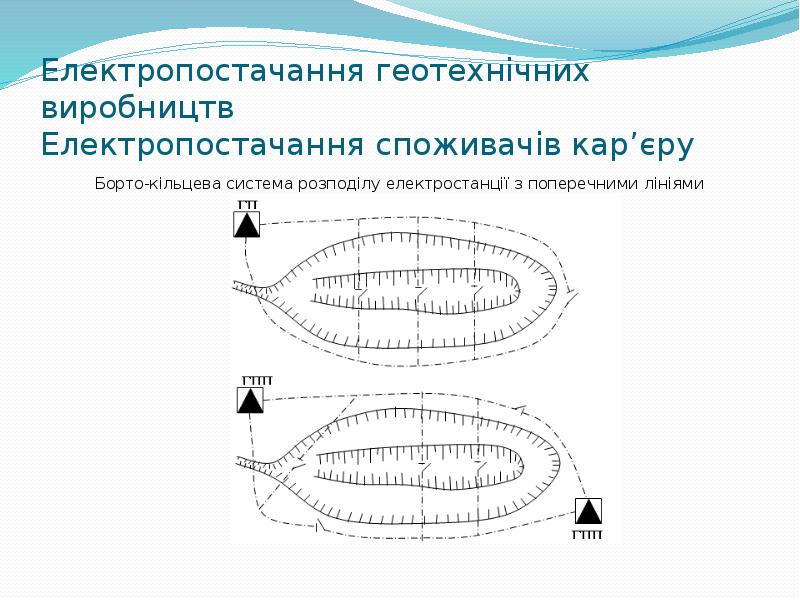

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Борто-кільцева система розподілу електростанції з поперечними лініями

Слайд 50

Описание слайда:

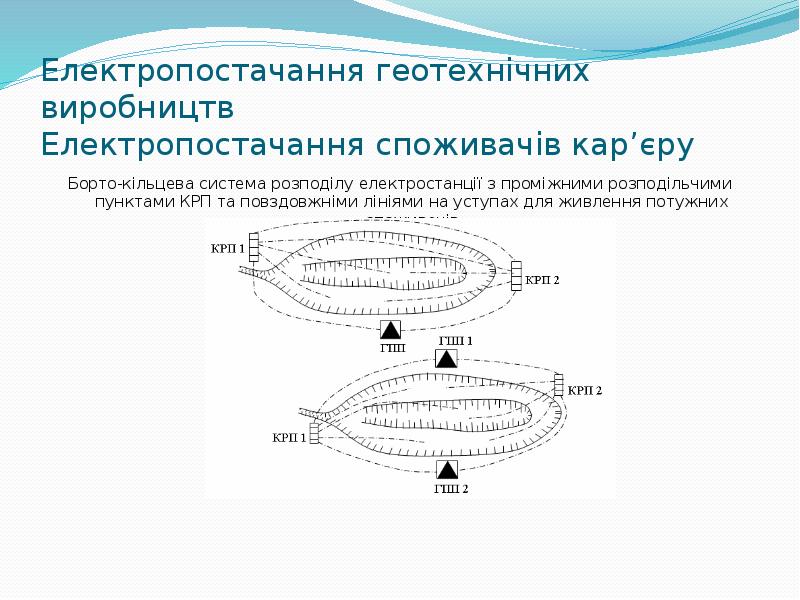

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Борто-кільцева система розподілу електростанції з проміжними розподільчими пунктами КРП та повздовжніми лініями на уступах для живлення потужних споживачів

Слайд 51

Описание слайда:

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Радіальна двоступенева схема електропостачання глибоких кар’єрів з пересувними розподільчими пунктами(КРП) на уступах

Слайд 52

Описание слайда:

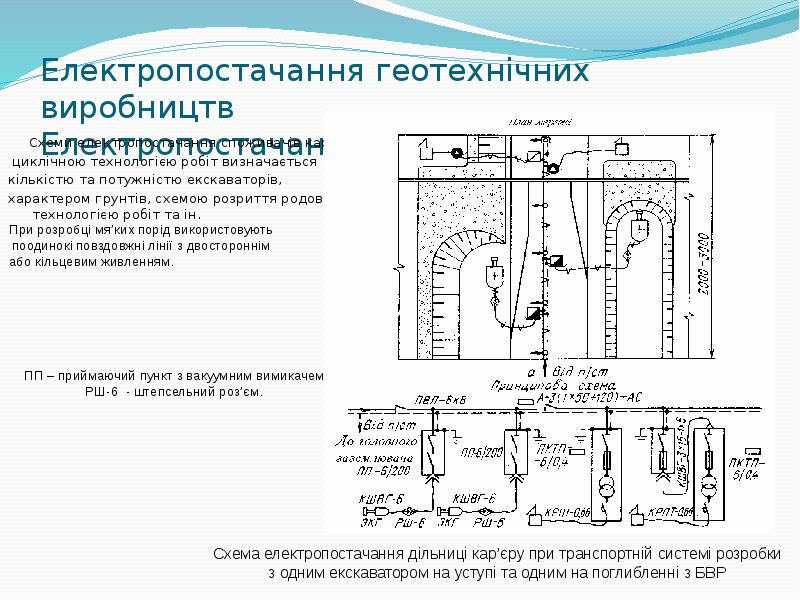

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Схеми електропостачання споживачів кар’єру з циклічною технологією робіт визначається кількістю та потужністю екскаваторів, характером грунтів, схемою розриття родовища, технологією робіт та ін.

Слайд 53

Описание слайда:

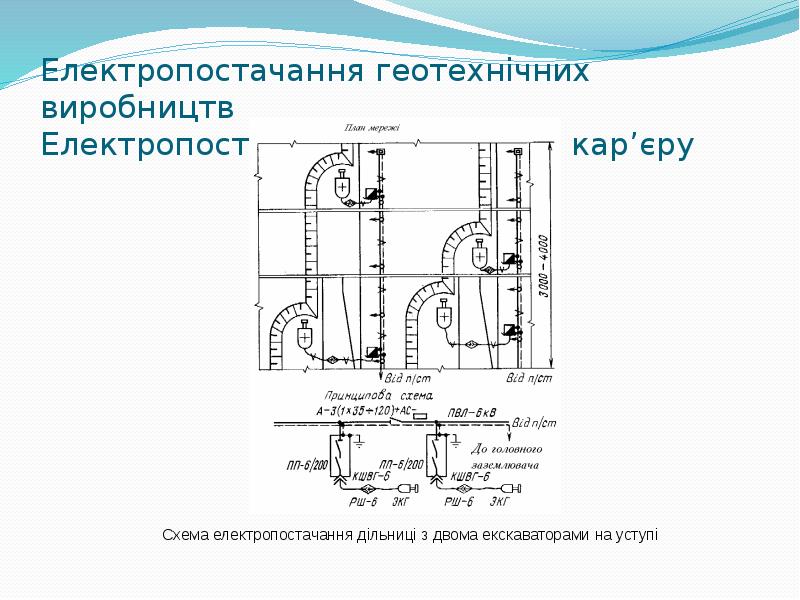

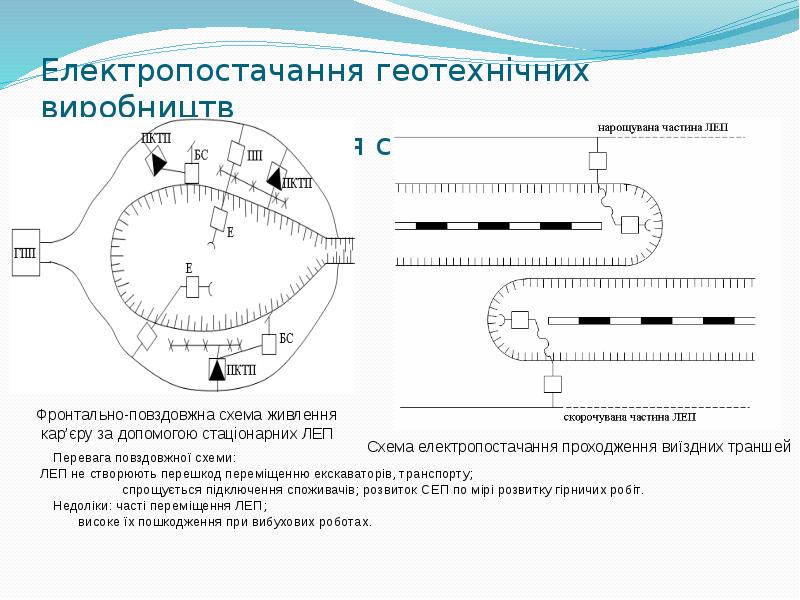

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 54

Описание слайда:

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 55

Описание слайда:

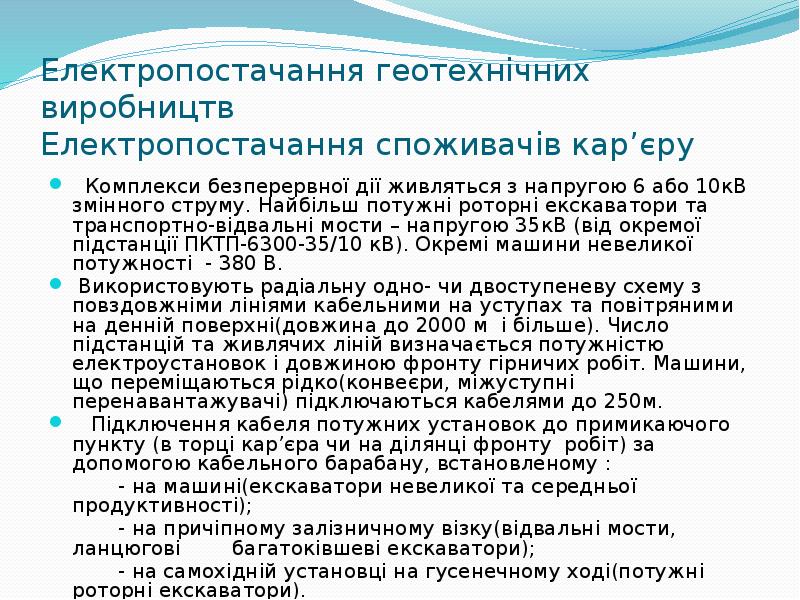

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Комплекси безперервної дії живляться з напругою 6 або 10кВ змінного струму. Найбільш потужні роторні екскаватори та транспортно-відвальні мости – напругою 35кВ (від окремої підстанції ПКТП-6300-35/10 кВ). Окремі машини невеликої потужності - 380 В. Використовують радіальну одно- чи двоступеневу схему з повздовжніми лініями кабельними на уступах та повітряними на денній поверхні(довжина до 2000 м і більше). Число підстанцій та живлячих ліній визначається потужністю електроустановок і довжиною фронту гірничих робіт. Машини, що переміщаються рідко(конвеєри, міжуступні перенавантажувачі) підключаються кабелями до 250м. Підключення кабеля потужних установок до примикаючого пункту (в торці кар’єра чи на ділянці фронту робіт) за допомогою кабельного барабану, встановленому : - на машині(екскаватори невеликої та середньої продуктивності); - на причіпному залізничному візку(відвальні мости, ланцюгові багатоківшеві екскаватори); - на самохідній установці на гусенечному ході(потужні роторні екскаватори).

Слайд 56

Описание слайда:

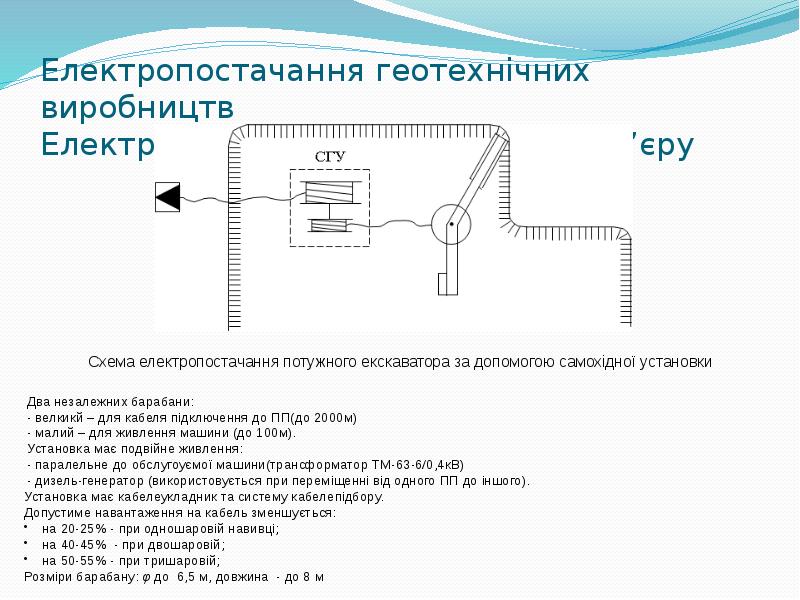

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 57

Описание слайда:

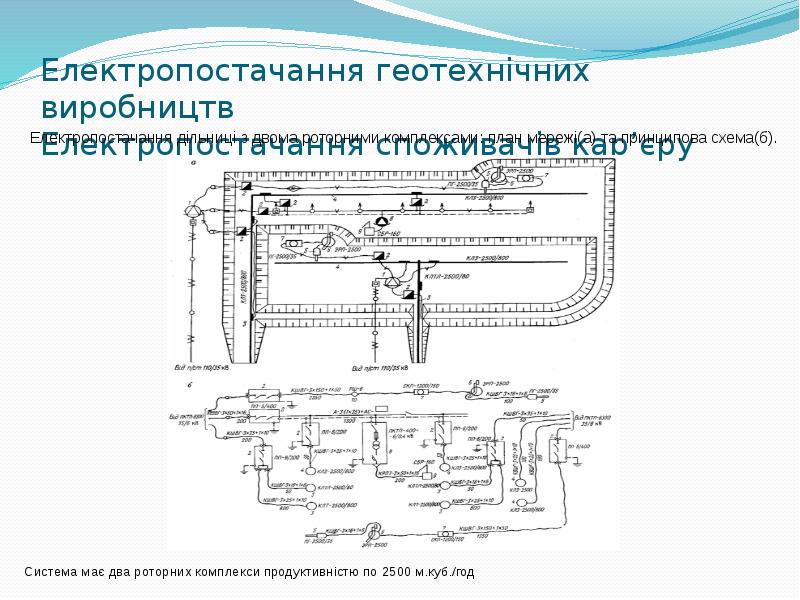

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру

Слайд 58

Описание слайда:

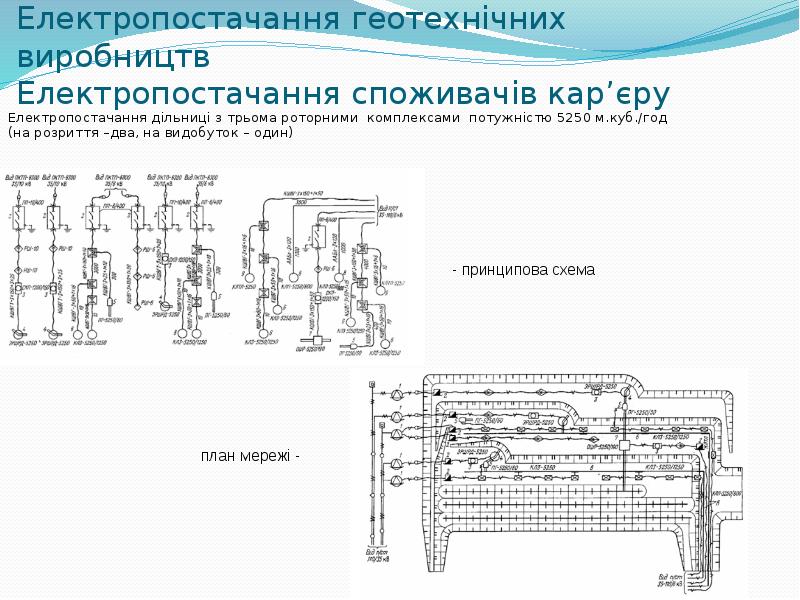

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Електропостачання дільниці з трьома роторними комплексами потужністю 5250 м.куб./год (на розриття –два, на видобуток – один)

Слайд 59

Описание слайда:

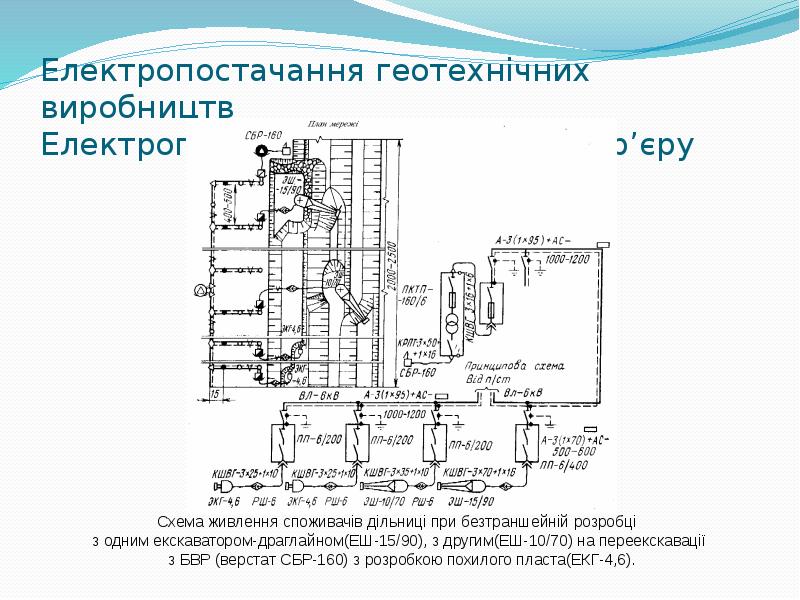

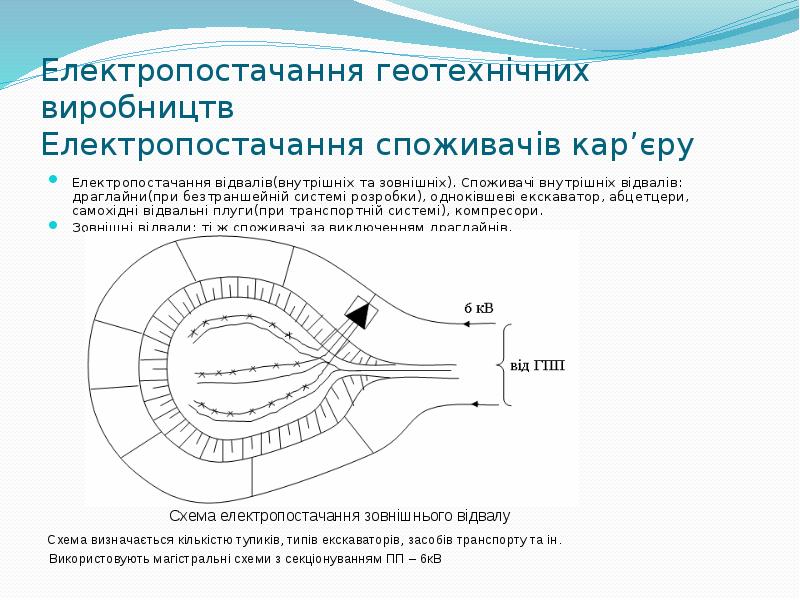

Електропостачання геотехнічних виробництв Електропостачання споживачів кар’єру Електропостачання відвалів(внутрішніх та зовнішніх). Споживачі внутрішніх відвалів: драглайни(при безтраншейній системі розробки), одноківшеві екскаватор, абцетцери, самохідні відвальні плуги(при транспортній системі), компресори. Зовнішні відвали: ті ж споживачі за виключенням драглайнів.
