Слайд 1

Описание слайда:

ЭЛЕКТРОПРИВОД В СОВРЕМЕННЫХ ТЕХНОЛОГИЯХ Петров Иван Вениаминович Тел.: + 7 (953) 014-44-40 E-mail: petrov_vanya@bk.ru

Слайд 2

Описание слайда:

Определение электропривода

Слайд 3

Описание слайда:

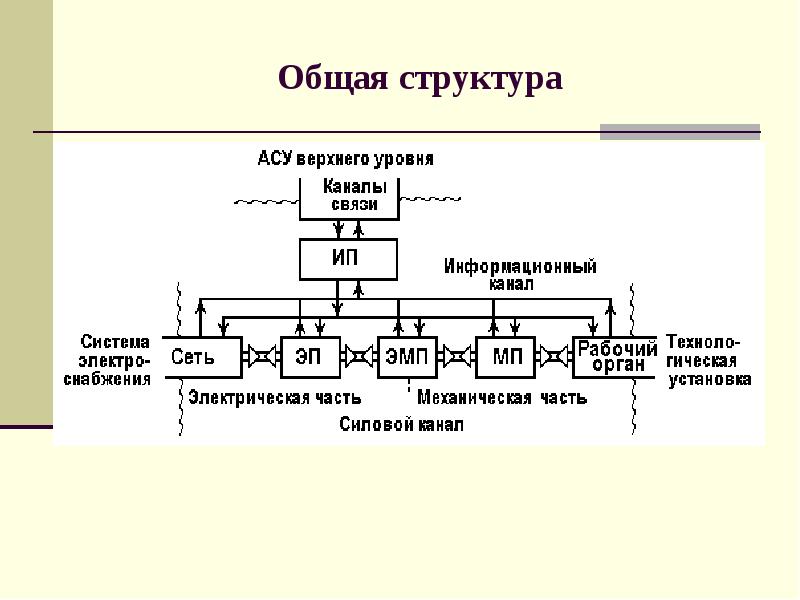

Общая структура

Слайд 4

Описание слайда:

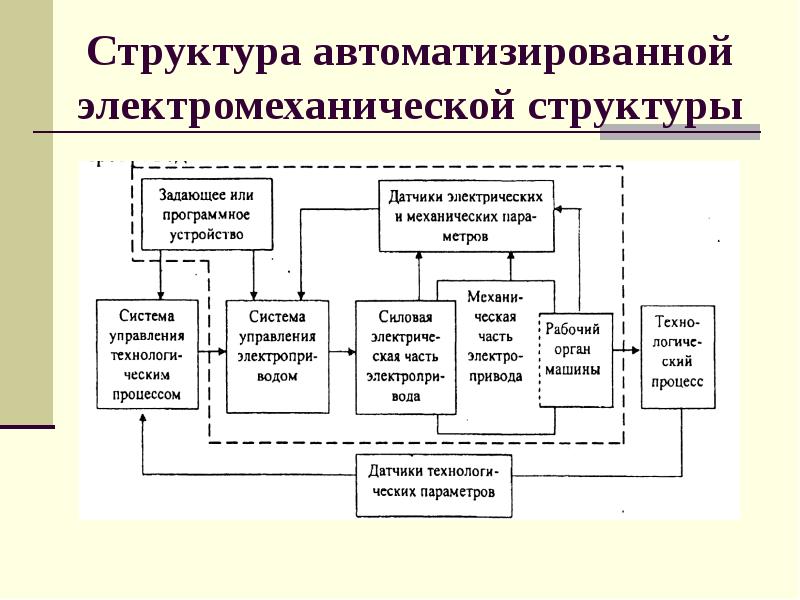

Структура автоматизированной электромеханической структуры

Слайд 5

Описание слайда:

Классификация электроприводов

Слайд 6

Описание слайда:

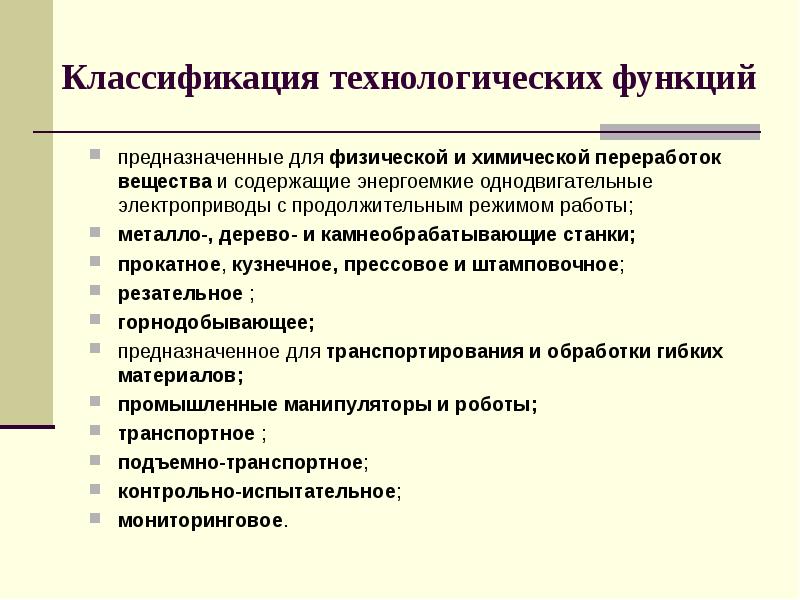

Классификация технологических функций предназначенные для физической и химической переработок вещества и содержащие энергоемкие однодвигательные электроприводы с продолжительным режимом работы; металло-, дерево- и камнеобрабатывающие станки; прокатное, кузнечное, прессовое и штамповочное; резательное ; горнодобывающее; предназначенное для транспортирования и обработки гибких материалов; промышленные манипуляторы и роботы; транспортное ; подъемно-транспортное; контрольно-испытательное; мониторинговое.

Слайд 7

Описание слайда:

Классификация нагнетателей Нагнетатель - машина, в которой происходит преобразование механической работы в механическую энергию жидкости, воздуха или газа. насосы; вентиляторы; компрессоры; Конструктивно и по принципу работы: объемные нагнетатели; динамические нагнетатели;

Слайд 8

Описание слайда:

Насосы и классификация Объемным насосы: Возвратно-поступательные (поршневые, плунжерные, диафрагменные); Крыльчатые; Роторные (вращательные, поступательные, поворотные и др.). Объемные насосы классифицируются: по характеру движения рабочих органов; по характеру движения ведущего звена насоса; по направлению перемещения жидкости; по виду рабочих органов; по виду передачи движения к рабочим органам и др.

Слайд 9

Описание слайда:

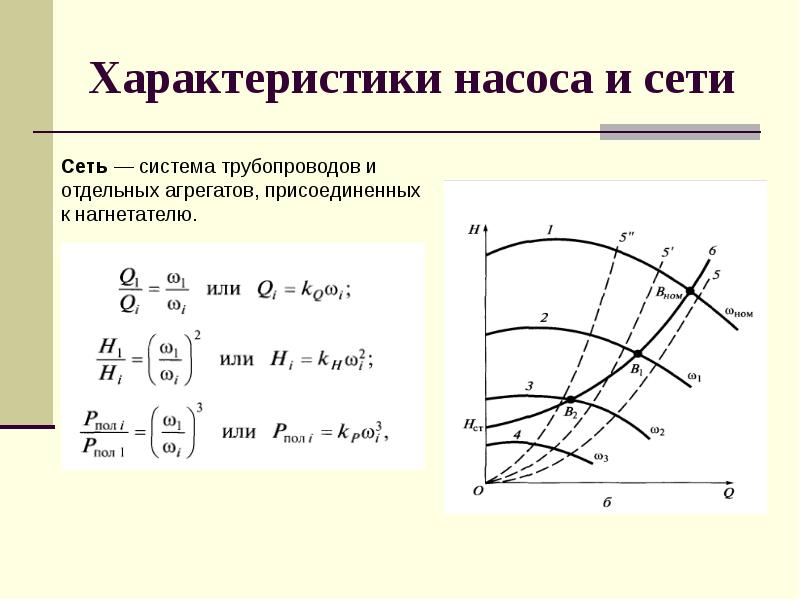

Характеристики насоса и сети

Слайд 10

Описание слайда:

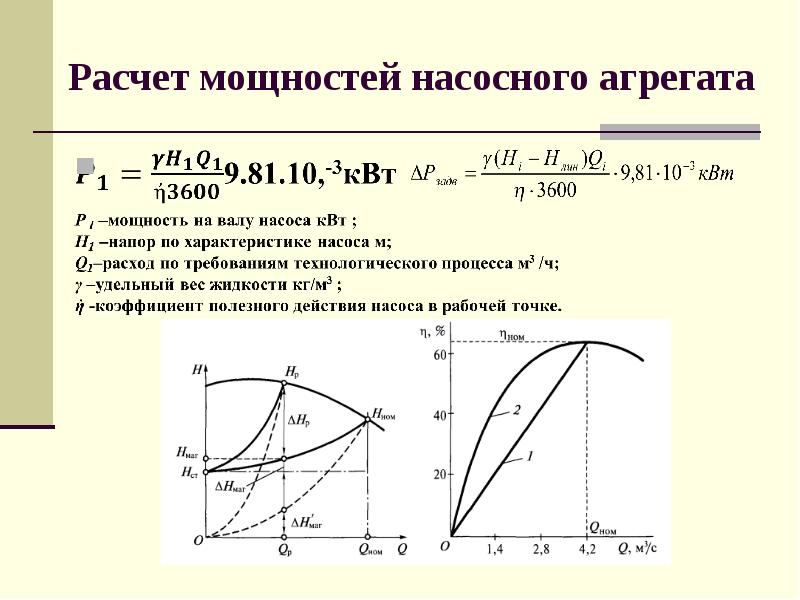

Расчет мощностей насосного агрегата

Слайд 11

Описание слайда:

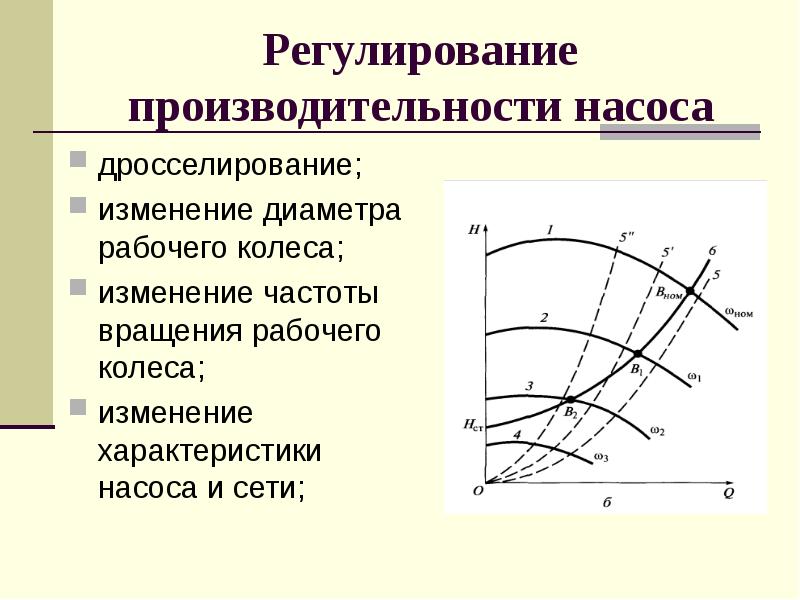

Регулирование производительности насоса дросселирование; изменение диаметра рабочего колеса; изменение частоты вращения рабочего колеса; изменение характеристики насоса и сети;

Слайд 12

Описание слайда:

Совместная работа насосных агрегатов Последовательная работа Правило построения суммарной характеристики последовательно включенных нагнетателей: при одинаковой подаче нужно сложить давление.
