Слайд 1

Описание слайда:

Этапы проектирования БД Процесс проектирования БД состоит их трех основных этапов: концептуальное проектирование; логическое проектирование; физическое проектирование. 1. Концептуальное проектирование БД – это процесс создания высокоуровневой семантической модели для данных, которые присутствуют в определенной предметной области.

Слайд 2

Описание слайда:

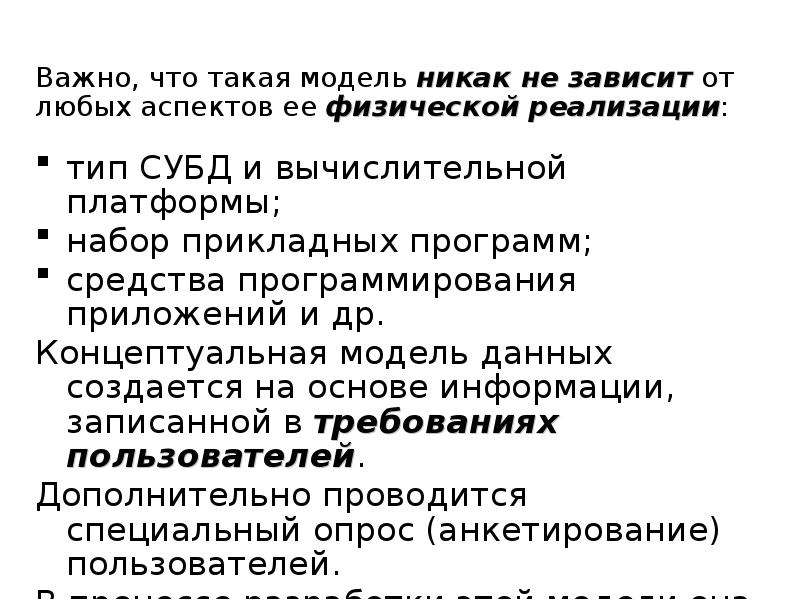

Важно, что такая модель никак не зависит от любых аспектов ее физической реализации: Важно, что такая модель никак не зависит от любых аспектов ее физической реализации:

Слайд 3

Описание слайда:

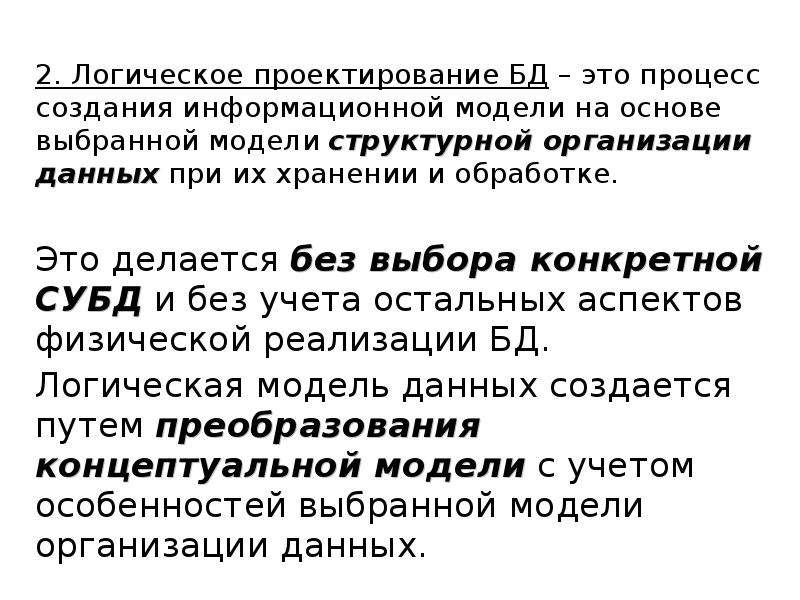

2. Логическое проектирование БД – это процесс создания информационной модели на основе выбранной модели структурной организации данных при их хранении и обработке. 2. Логическое проектирование БД – это процесс создания информационной модели на основе выбранной модели структурной организации данных при их хранении и обработке.

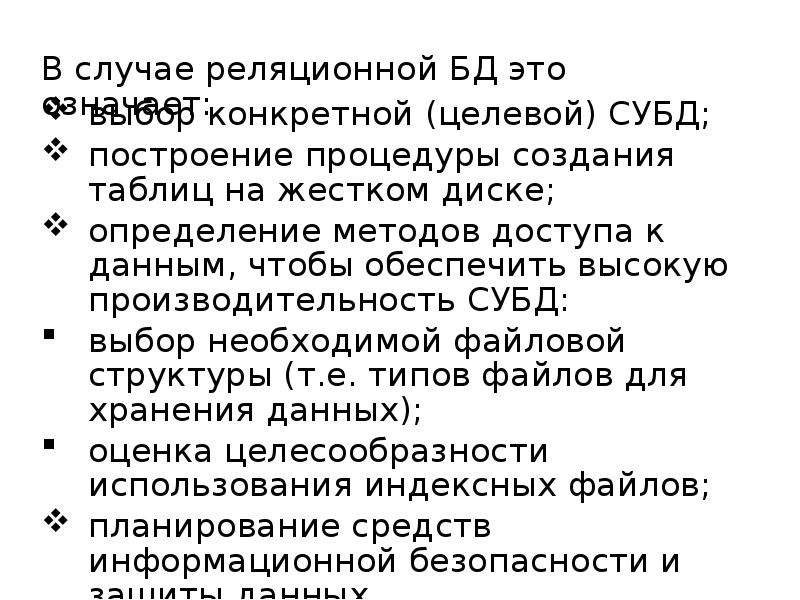

Слайд 4

Описание слайда:

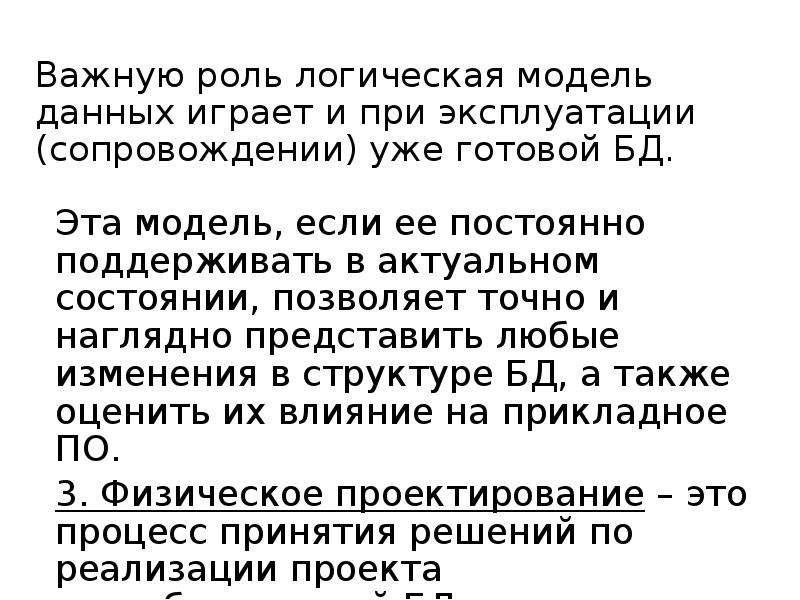

Важную роль логическая модель данных играет и при эксплуатации (сопровождении) уже готовой БД. Важную роль логическая модель данных играет и при эксплуатации (сопровождении) уже готовой БД.

Слайд 5

Описание слайда:

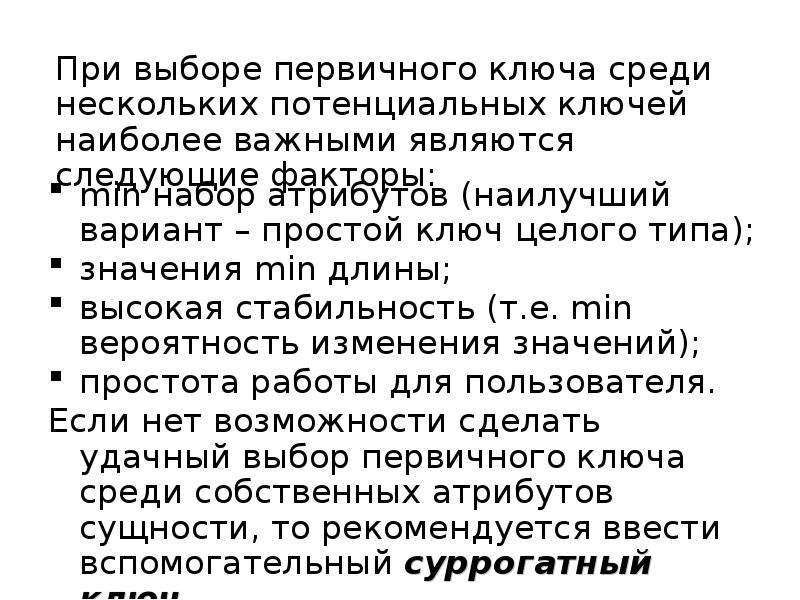

Слайд 6

Описание слайда:

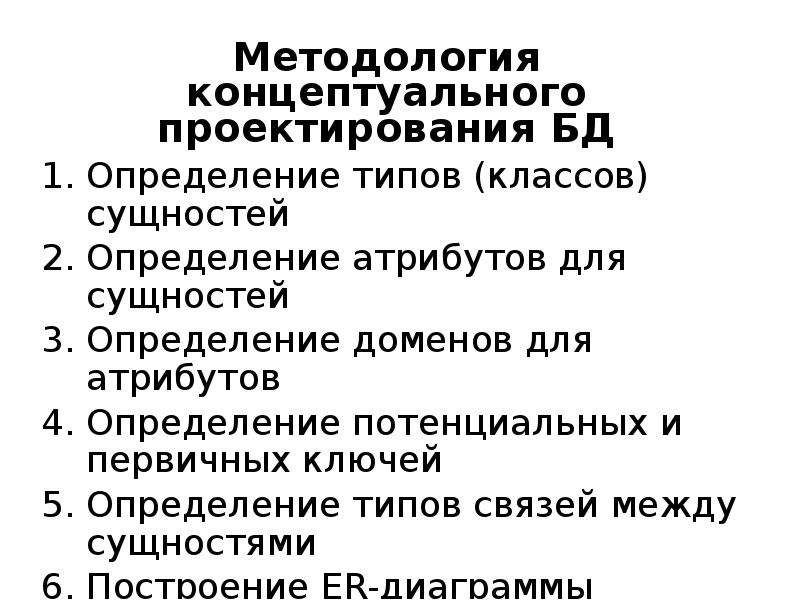

Методология концептуального проектирования БД

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Методология логического проектирования реляционной БД

Слайд 9

Описание слайда:

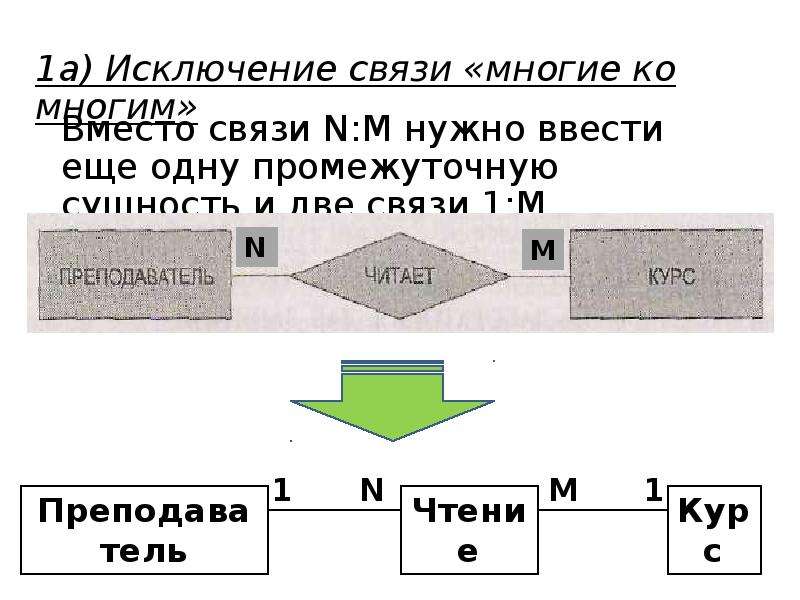

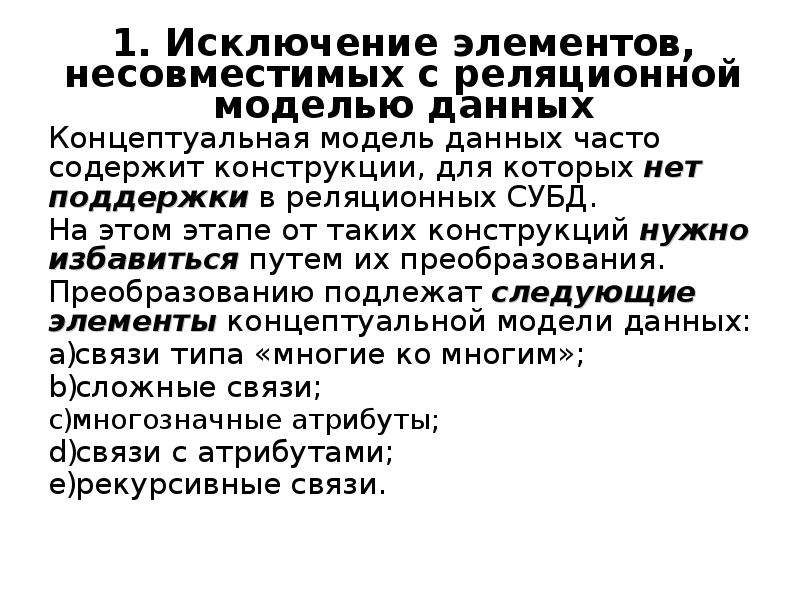

1. Исключение элементов, несовместимых с реляционной моделью данных Концептуальная модель данных часто содержит конструкции, для которых нет поддержки в реляционных СУБД. На этом этапе от таких конструкций нужно избавиться путем их преобразования. Преобразованию подлежат следующие элементы концептуальной модели данных: связи типа «многие ко многим»; сложные связи; многозначные атрибуты; связи с атрибутами; рекурсивные связи.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

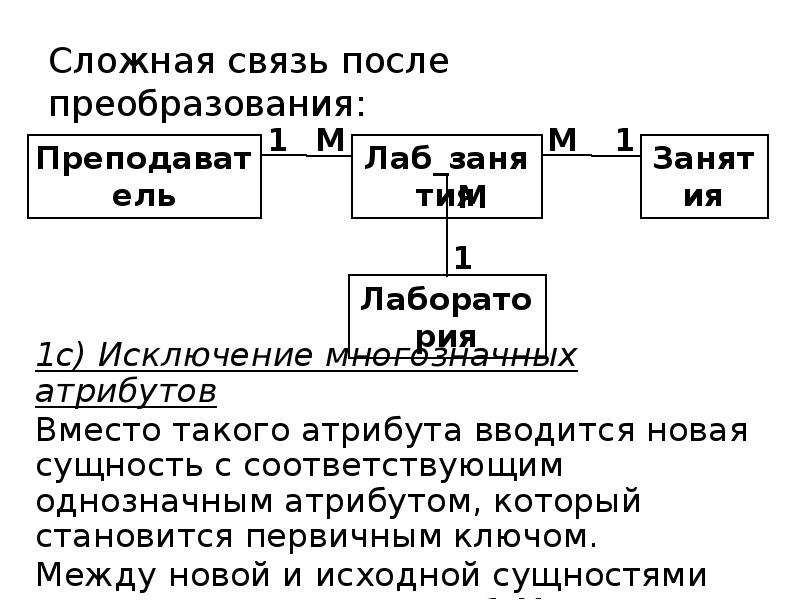

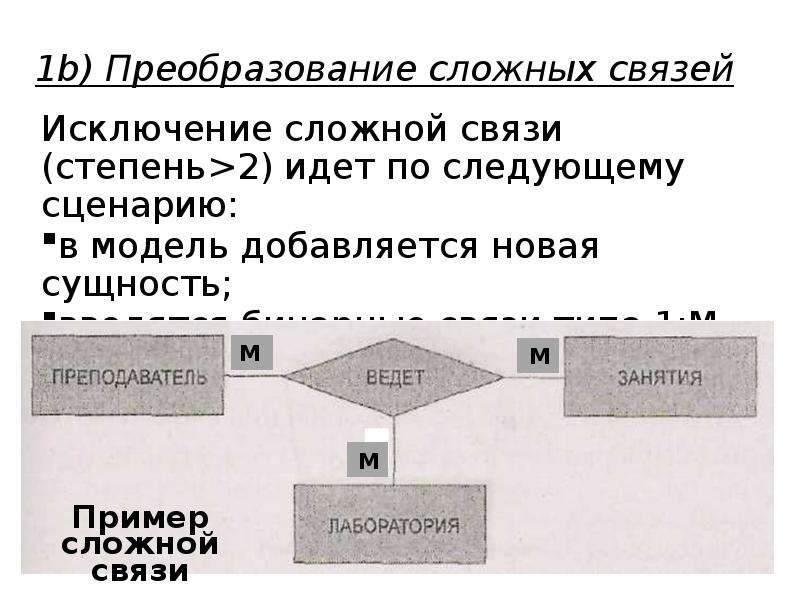

Сложная связь после преобразования:

Слайд 13

Описание слайда:

Пример исключения многозначного атрибута Пусть концептуальная модель содержит сущность ОТДЕЛ с атрибутом Номер_телефона. Если некоторые отделы имеют несколько контактных телефонов, то этот атрибут относится к типу многозначного. Для исключения из модели такого атрибута вводится дополнительная сущность ТЕЛЕФОН:

Слайд 14

Описание слайда:

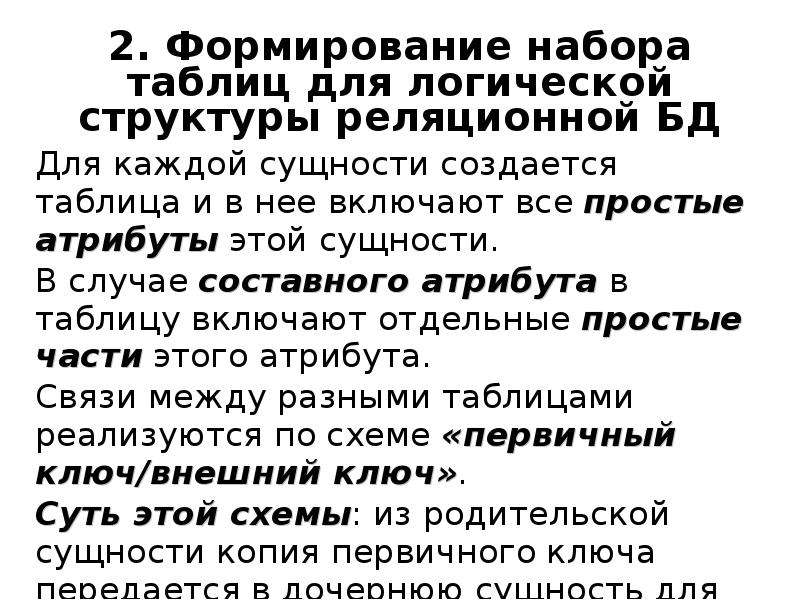

2. Формирование набора таблиц для логической структуры реляционной БД

Слайд 15

Описание слайда:

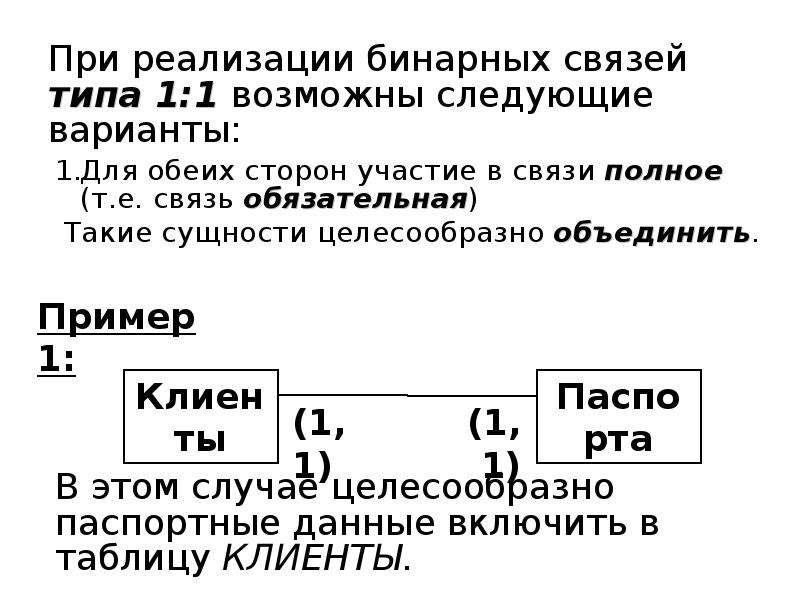

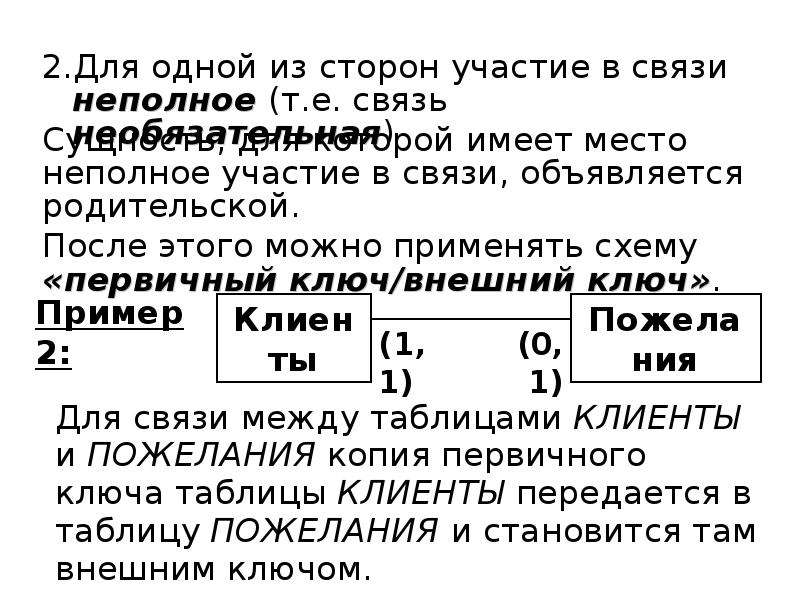

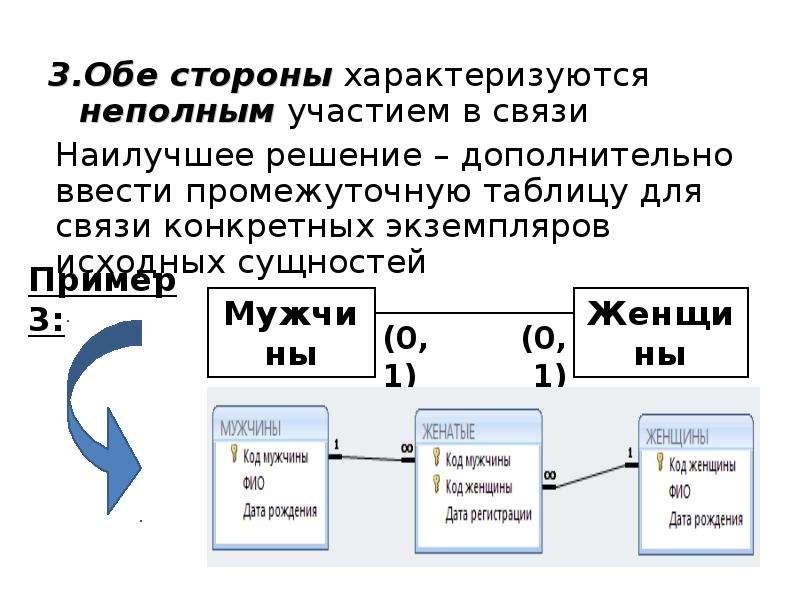

При реализации бинарных связей типа 1:1 возможны следующие варианты: Для обеих сторон участие в связи полное (т.е. связь обязательная) Такие сущности целесообразно объединить.
