Слайд 1

Описание слайда:

Сейсмический мониторинг месторождений углеводородов Семестровый курс Лекция 3

Слайд 2

Описание слайда:

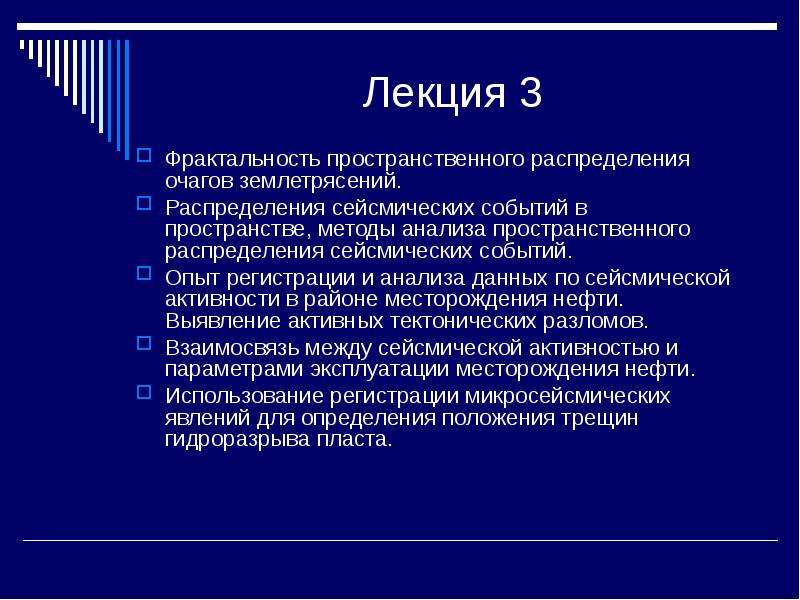

Лекция 3 Фрактальность пространственного распределения очагов землетрясений. Распределения сейсмических событий в пространстве, методы анализа пространственного распределения сейсмических событий. Опыт регистрации и анализа данных по сейсмической активности в районе месторождения нефти. Выявление активных тектонических разломов. Взаимосвязь между сейсмической активностью и параметрами эксплуатации месторождения нефти. Использование регистрации микросейсмических явлений для определения положения трещин гидроразрыва пласта.

Слайд 3

Описание слайда:

Фрактальная размерность Пример: результат измерения длины береговой линии по карте зависит от масштаба карты

Слайд 4

Описание слайда:

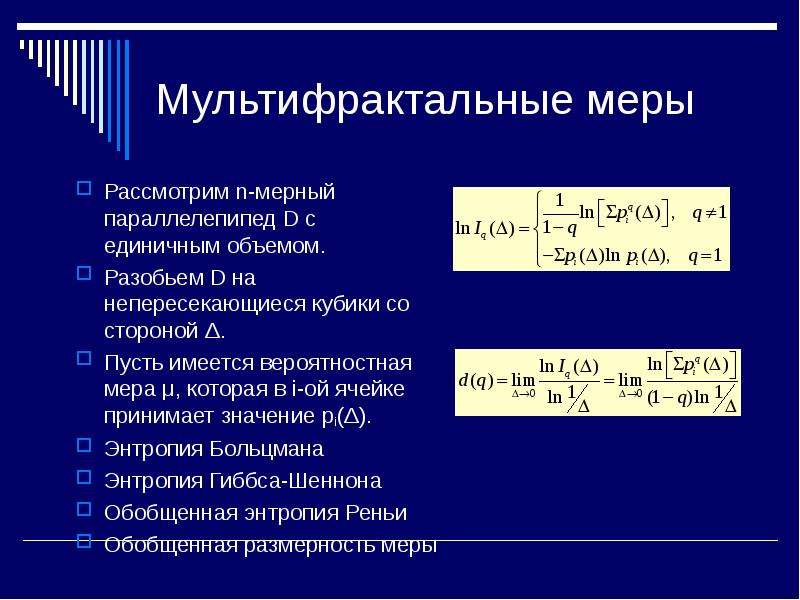

Мультифрактальные меры Рассмотрим n-мерный параллелепипед D с единичным объемом. Разобьем D на непересекающиеся кубики со стороной Δ. Пусть имеется вероятностная мера μ, которая в i-ой ячейке принимает значение pi(Δ). Энтропия Больцмана Энтропия Гиббса-Шеннона Обобщенная энтропия Реньи Обобщенная размерность меры

Слайд 5

Описание слайда:

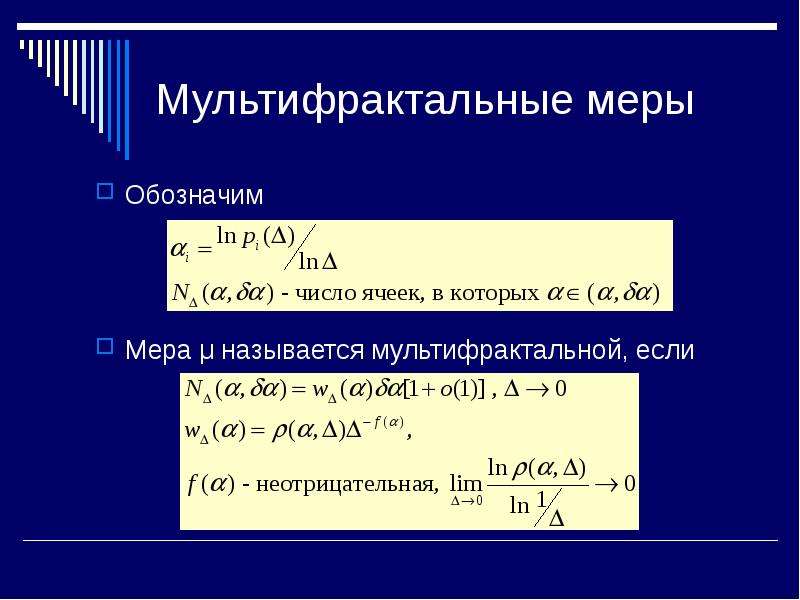

Мультифрактальные меры Обозначим Мера μ называется мультифрактальной, если

Слайд 6

Описание слайда:

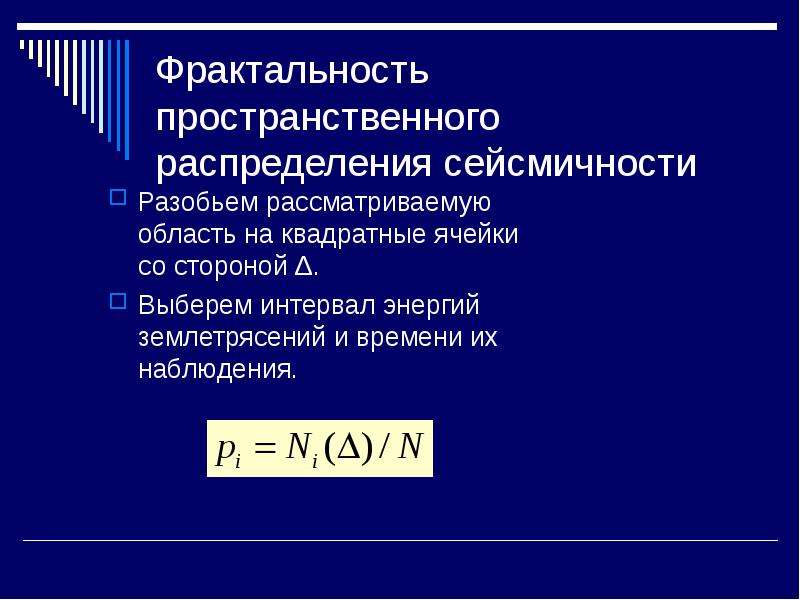

Фрактальность пространственного распределения сейсмичности Разобьем рассматриваемую область на квадратные ячейки со стороной Δ. Выберем интервал энергий землетрясений и времени их наблюдения.

Слайд 7

Описание слайда:

Анализ пространственных структур техногенной сейсмичности Анализ пространственного положения группирующихся событий: группирование по пространству группирование по времени; Выявление сейсмически однородных блоков. Анализ миграции локальных максимумов сейсмической активности.

Слайд 8

Описание слайда:

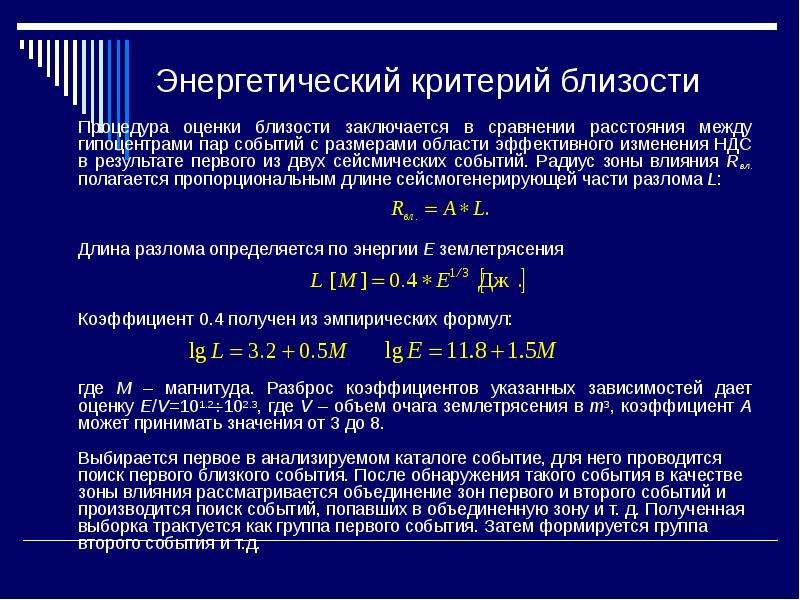

Энергетический критерий близости Процедура оценки близости заключается в сравнении расстояния между гипоцентрами пар событий с размерами области эффективного изменения НДС в результате первого из двух сейсмических событий. Радиус зоны влияния Rвл. полагается пропорциональным длине сейсмогенерирующей части разлома L: Длина разлома определяется по энергии E землетрясения Коэффициент 0.4 получен из эмпирических формул: где М – магнитуда. Разброс коэффициентов указанных зависимостей дает оценку E/V=101.2102.3, где V – объем очага землетрясения в m3, коэффициент А может принимать значения от 3 до 8. Выбирается первое в анализируемом каталоге событие, для него проводится поиск первого близкого события. После обнаружения такого события в качестве зоны влияния рассматривается объединение зон первого и второго событий и производится поиск событий, попавших в объединенную зону и т. д. Полученная выборка трактуется как группа первого события. Затем формируется группа второго события и т.д.

Слайд 9

Описание слайда:

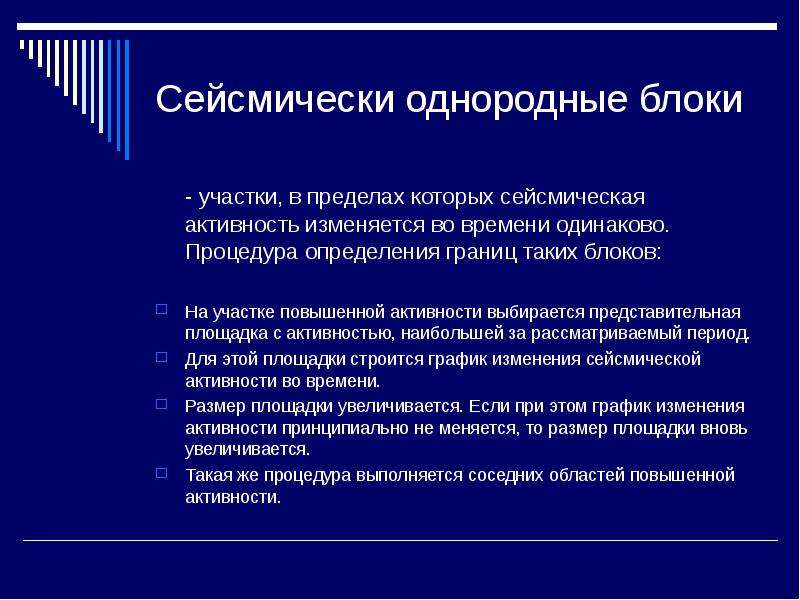

Сейсмически однородные блоки - участки, в пределах которых сейсмическая активность изменяется во времени одинаково. Процедура определения границ таких блоков: На участке повышенной активности выбирается представительная площадка с активностью, наибольшей за рассматриваемый период. Для этой площадки строится график изменения сейсмической активности во времени. Размер площадки увеличивается. Если при этом график изменения активности принципиально не меняется, то размер площадки вновь увеличивается. Такая же процедура выполняется соседних областей повышенной активности.

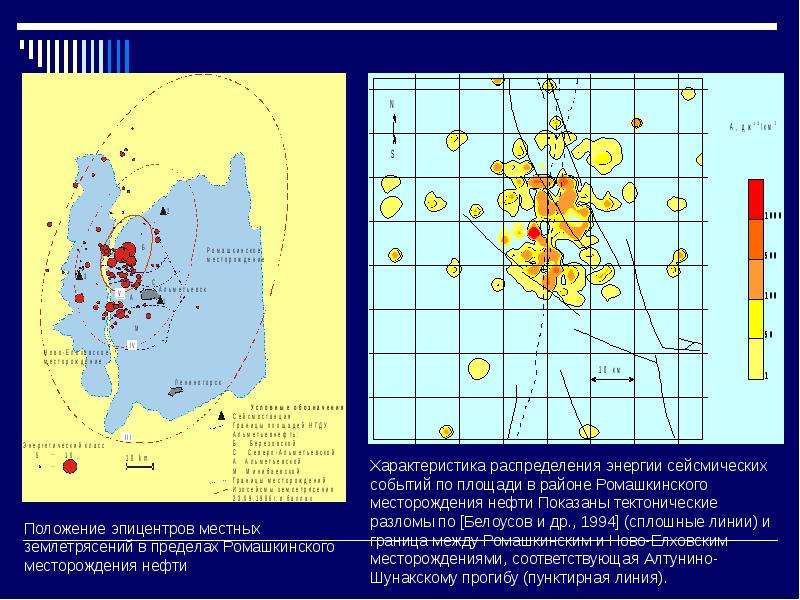

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

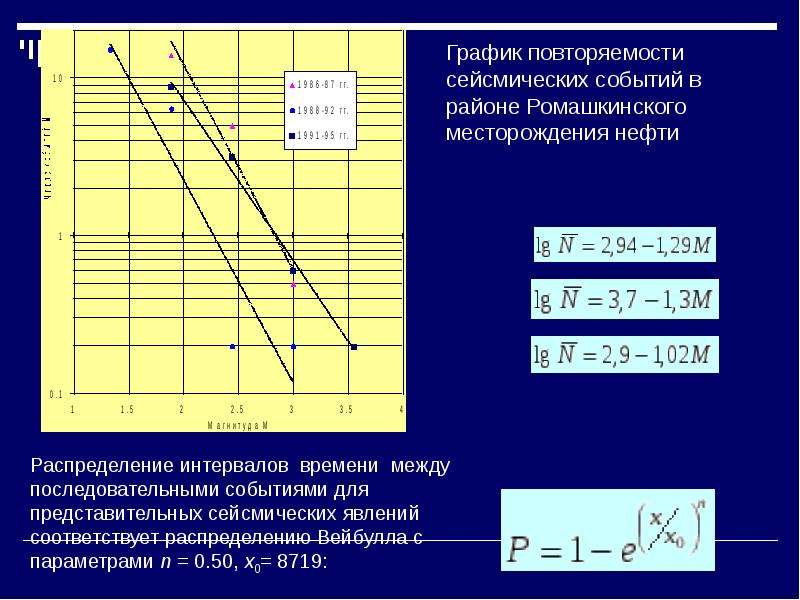

График повторяемости сейсмических событий в районе Ромашкинского месторождения нефти

Слайд 12

Описание слайда:

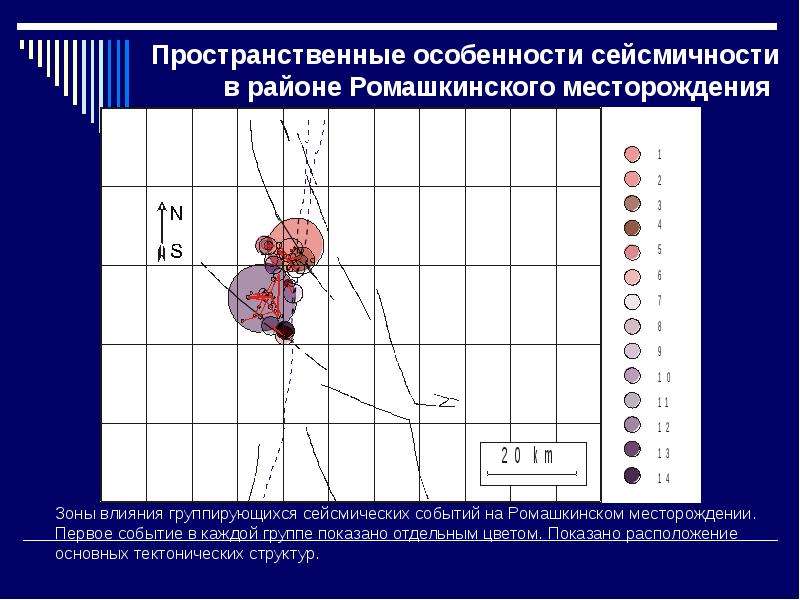

Зоны влияния группирующихся сейсмических событий на Ромашкинском месторождении. Первое событие в каждой группе показано отдельным цветом. Показано расположение основных тектонических структур.

Слайд 13

Описание слайда:

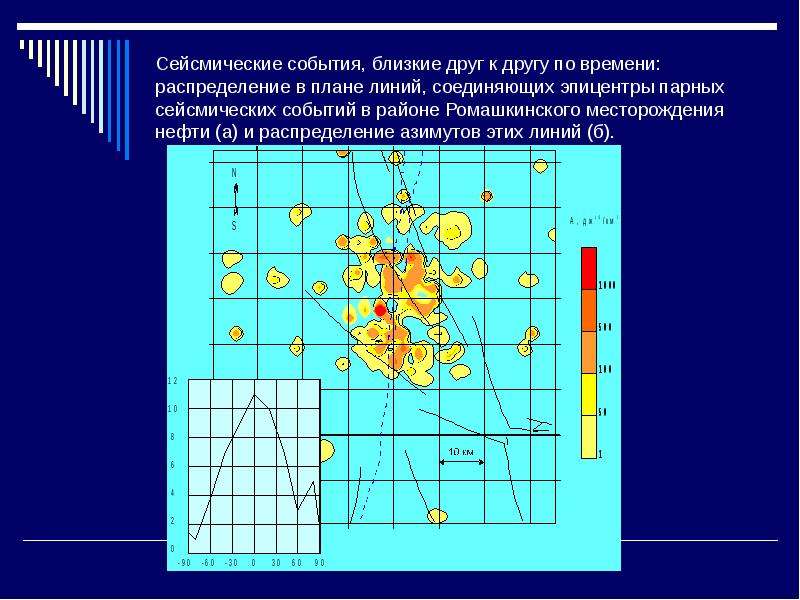

Сейсмические события, близкие друг к другу по времени: распределение в плане линий, соединяющих эпицентры парных сейсмических событий в районе Ромашкинского месторождения нефти (а) и распределение азимутов этих линий (б).

Слайд 14

Описание слайда:

Траектории изменения среднего положения локальных максимумов сейсмической активности сейсмически активных участков шахт 14 и 15 СУБРа.

Слайд 15

Описание слайда:

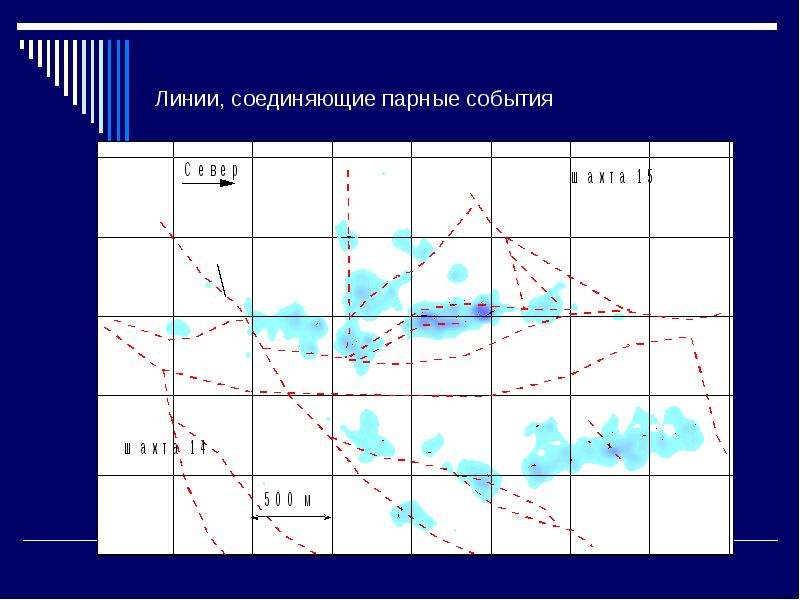

Линии, соединяющие парные события

Слайд 16

Описание слайда:

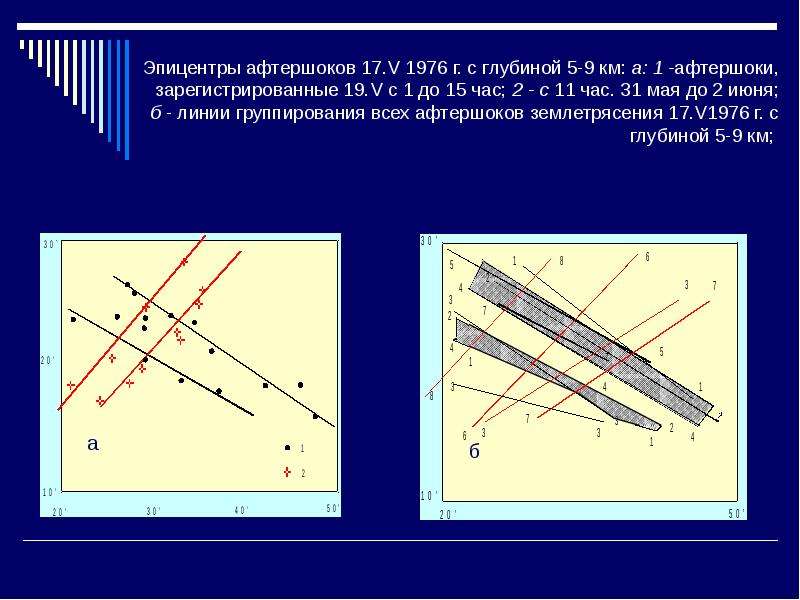

Эпицентры афтершоков 17.V 1976 г. с глубиной 5-9 км: а: 1 -афтершоки, зарегистрированные 19.V с 1 до 15 час; 2 - с 11 час. 31 мая до 2 июня; б - линии группирования всех афтершоков землетрясения 17.V1976 г. с глубиной 5-9 км;

Слайд 17

Описание слайда:

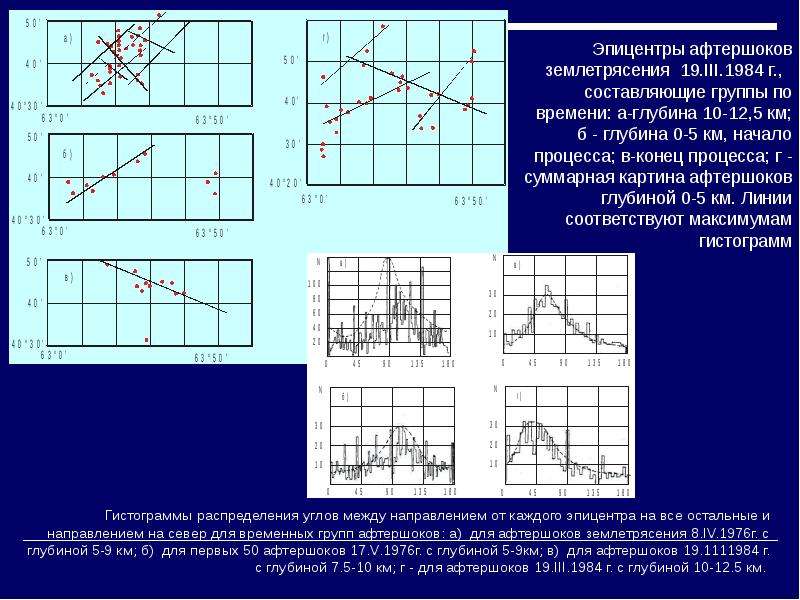

Гистограммы распределения углов между направлением от каждого эпицентра на все остальные и направлением на север для временных групп афтершоков: а) для афтершоков землетрясения 8.IV.1976г. с глубиной 5-9 км; б) для первых 50 афтершоков 17.V.1976г. с глубиной 5-9км; в) для афтершоков 19.1111984 г. с глубиной 7.5-10 км; г - для афтершоков 19.III.1984 г. с глубиной 10-12.5 км.

Слайд 18

Описание слайда:

Сейсмичность Ромашкинского месторождения нефти

Слайд 19

Описание слайда:

Коэффициенты корреляции между сейсмической активностью и показателями разработки Ромашкинского месторождения нефти

Слайд 20

Описание слайда:

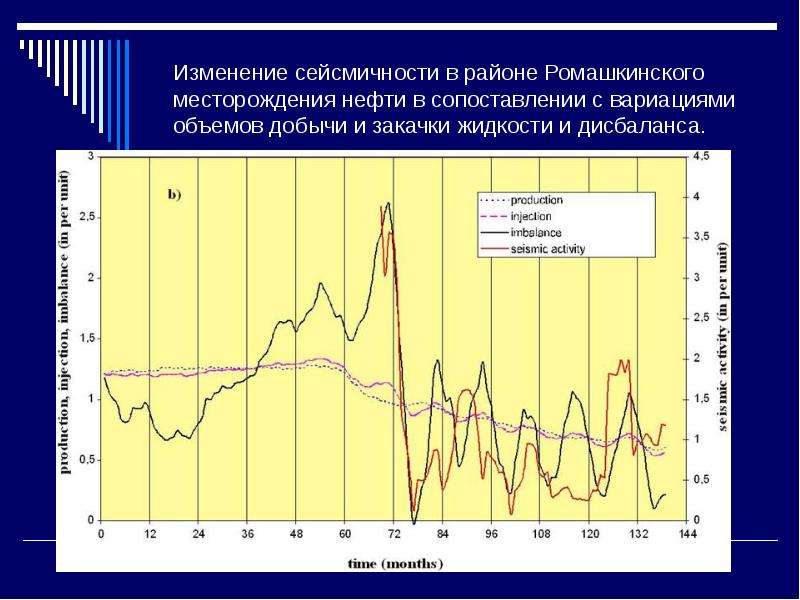

Изменение сейсмичности в районе Ромашкинского месторождения нефти в сопоставлении с вариациями объемов добычи и закачки жидкости и дисбаланса.

Слайд 21

Описание слайда:

Деформации земной поверхности в зоне катастрофических Газлийских землетрясений. Показан контур месторождения газа.

Слайд 22

Описание слайда:

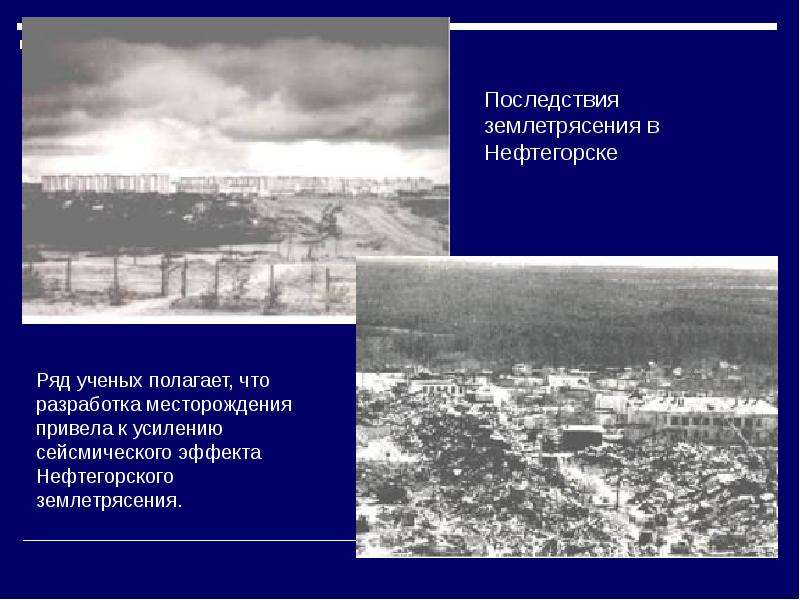

Последствия землетрясения в Нефтегорске

Слайд 23

Описание слайда:

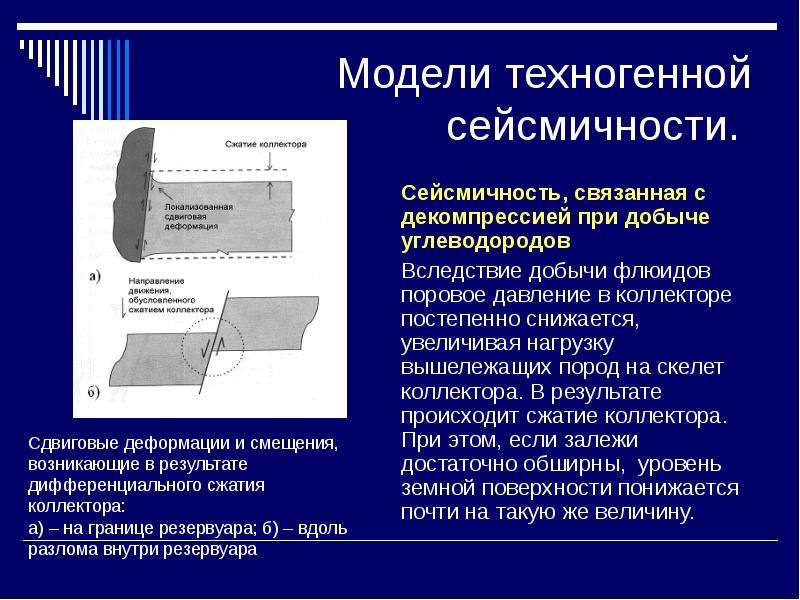

Модели техногенной сейсмичности. Сейсмичность, связанная с декомпрессией при добыче углеводородов Вследствие добычи флюидов поровое давление в коллекторе постепенно снижается, увеличивая нагрузку вышележащих пород на скелет коллектора. В результате происходит сжатие коллектора. При этом, если залежи достаточно обширны, уровень земной поверхности понижается почти на такую же величину.

Слайд 24

Описание слайда:

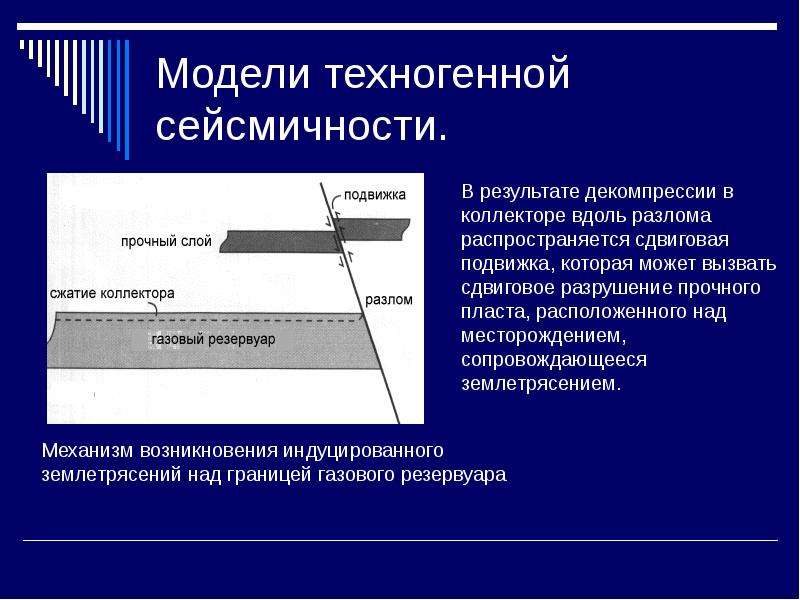

Модели техногенной сейсмичности.

Слайд 25

Описание слайда:

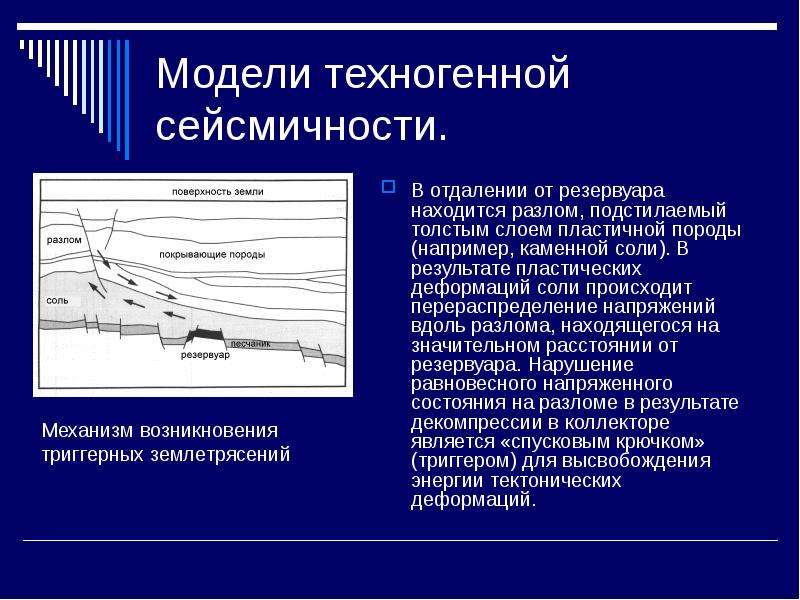

Модели техногенной сейсмичности. В отдалении от резервуара находится разлом, подстилаемый толстым слоем пластичной породы (например, каменной соли). В результате пластических деформаций соли происходит перераспределение напряжений вдоль разлома, находящегося на значительном расстоянии от резервуара. Нарушение равновесного напряженного состояния на разломе в результате декомпрессии в коллекторе является «спусковым крючком» (триггером) для высвобождения энергии тектонических деформаций.
