Слайд 1

Описание слайда:

Графическое представление газовых процессов Базовый уровень 10 класс

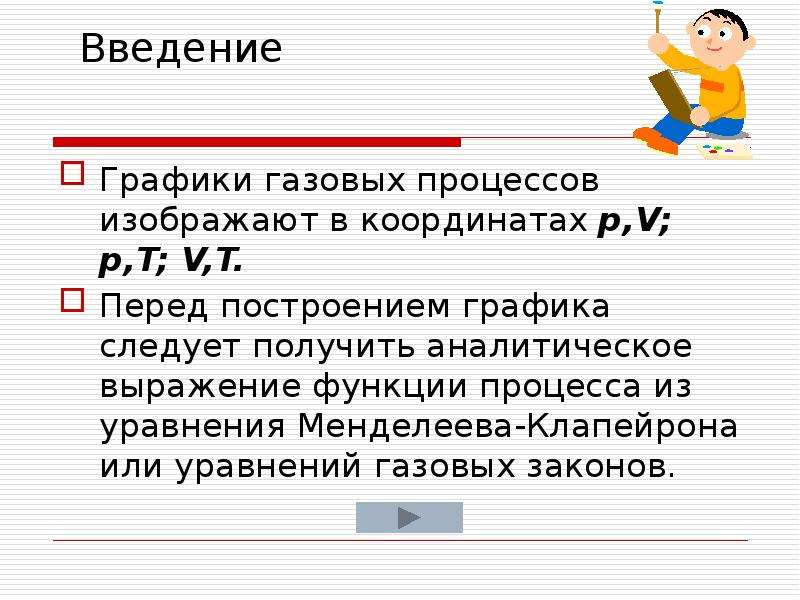

Слайд 2

Описание слайда:

Графики газовых процессов изображают в координатах p,V; p,T; V,T. Графики газовых процессов изображают в координатах p,V; p,T; V,T. Перед построением графика следует получить аналитическое выражение функции процесса из уравнения Менделеева-Клапейрона или уравнений газовых законов.

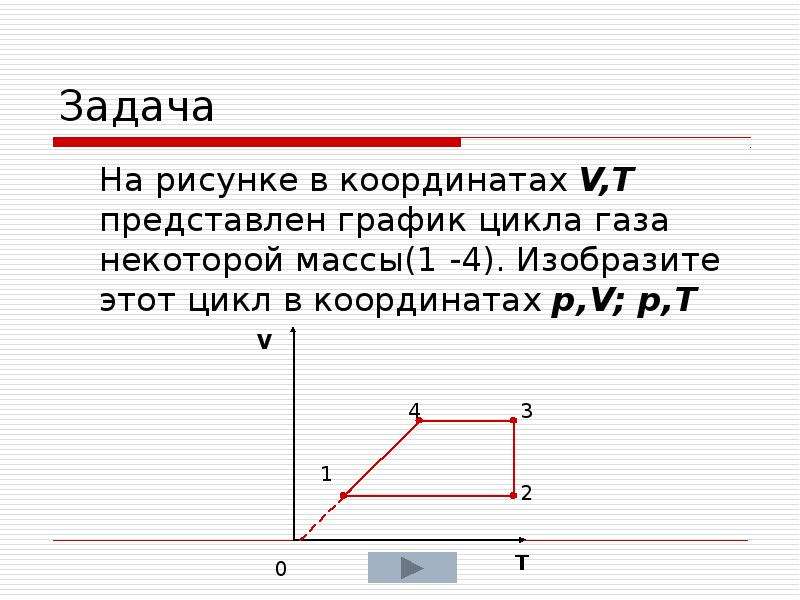

Слайд 3

Описание слайда:

Задача На рисунке в координатах V,T представлен график цикла газа некоторой массы(1 -4). Изобразите этот цикл в координатах p,V; p,T

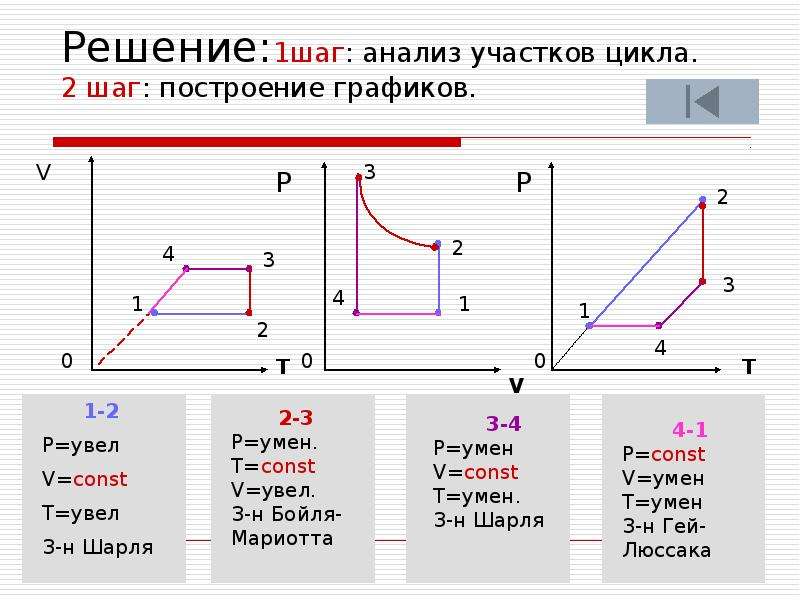

Слайд 4

Описание слайда:

Решение:1шаг: анализ участков цикла. 2 шаг: построение графиков. V

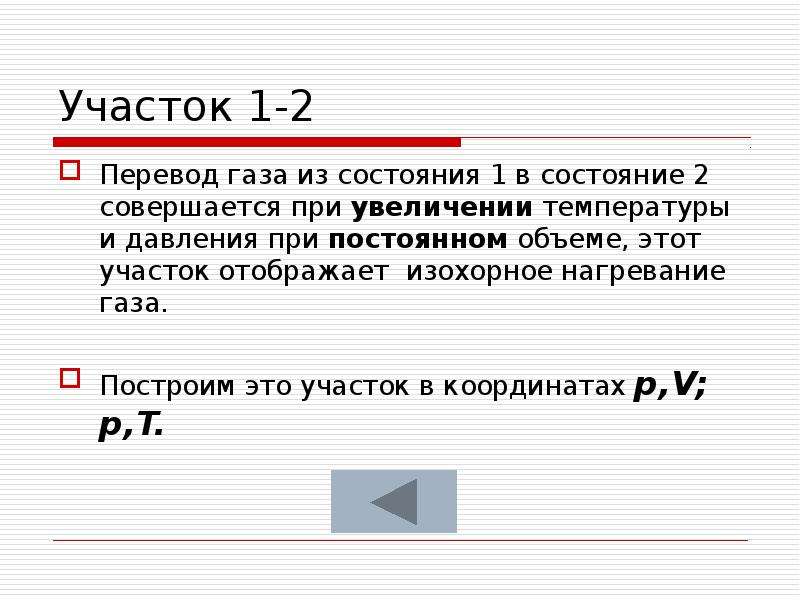

Слайд 5

Описание слайда:

Участок 1-2 Перевод газа из состояния 1 в состояние 2 совершается при увеличении температуры и давления при постоянном объеме, этот участок отображает изохорное нагревание газа. Построим это участок в координатах p,V; p,T.

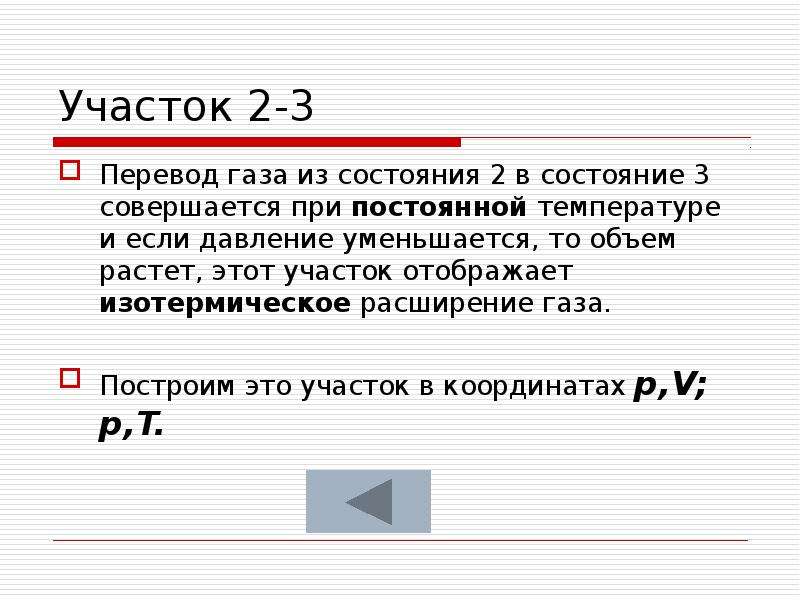

Слайд 6

Описание слайда:

Участок 2-3 Перевод газа из состояния 2 в состояние 3 совершается при постоянной температуре и если давление уменьшается, то объем растет, этот участок отображает изотермическое расширение газа. Построим это участок в координатах p,V; p,T.

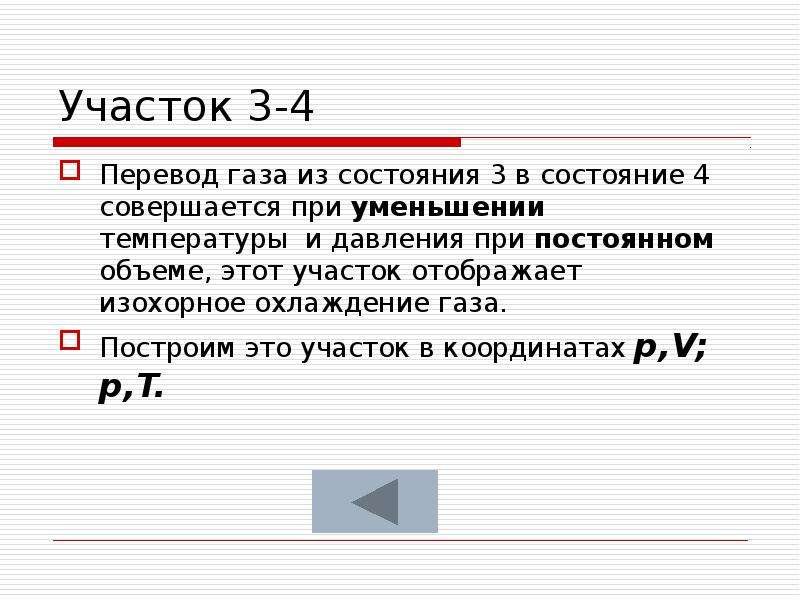

Слайд 7

Описание слайда:

Участок 3-4 Перевод газа из состояния 3 в состояние 4 совершается при уменьшении температуры и давления при постоянном объеме, этот участок отображает изохорное охлаждение газа. Построим это участок в координатах p,V; p,T.

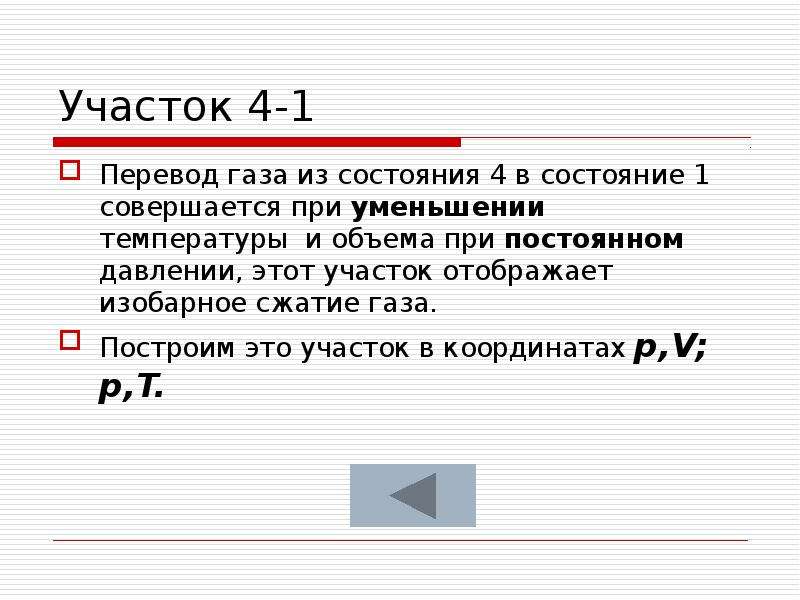

Слайд 8

Описание слайда:

Участок 4-1 Перевод газа из состояния 4 в состояние 1 совершается при уменьшении температуры и объема при постоянном давлении, этот участок отображает изобарное сжатие газа. Построим это участок в координатах p,V; p,T.
