Слайд 1

Описание слайда:

Лекция 3. Индуктивность Цель лекции: индуктивность, ее характеристики; компоненты, использующие индуктивность; трансформаторы; реле; полезные схемы.

Слайд 2

Описание слайда:

Индуктивность В индуктивности скорость изменения тока зависит от приложенного напряжения U=L (dI /dt). Единица измерения индуктивности - генри. Напряжение, приложенное к индуктивности, вызывает нарастание тока, изменение которого происходит по линейному закону. Напряжение 1 В, приложенное к индуктивности 1 Гн, приводит к нарастанию тока через индуктивность со скоростью 1 А в 1 сек.

Слайд 3

Описание слайда:

Вид силовых линий магнитного поля в проводе и дросселе

Слайд 4

Описание слайда:

Индуктивность ВАЖНО: Мощность, связанная с током через индуктивность, не преобразуется в тепло (как в R), а сохраняется в виде энергии магнитного поля. Эту энергию можно извлечь, если прервать ток через индуктивность .ОПАСНО. Конструктивным элементом, обладающим индуктивностью называют катушкой индуктивности.

Слайд 5

Описание слайда:

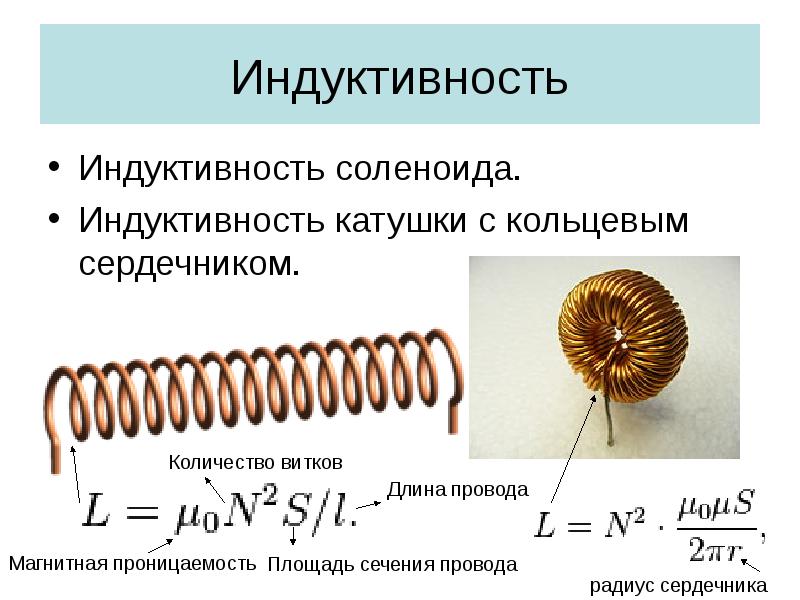

Индуктивность Индуктивность соленоида. Индуктивность катушки с кольцевым сердечником.

Слайд 6

Описание слайда:

Соединения индуктивностей

Слайд 7

Описание слайда:

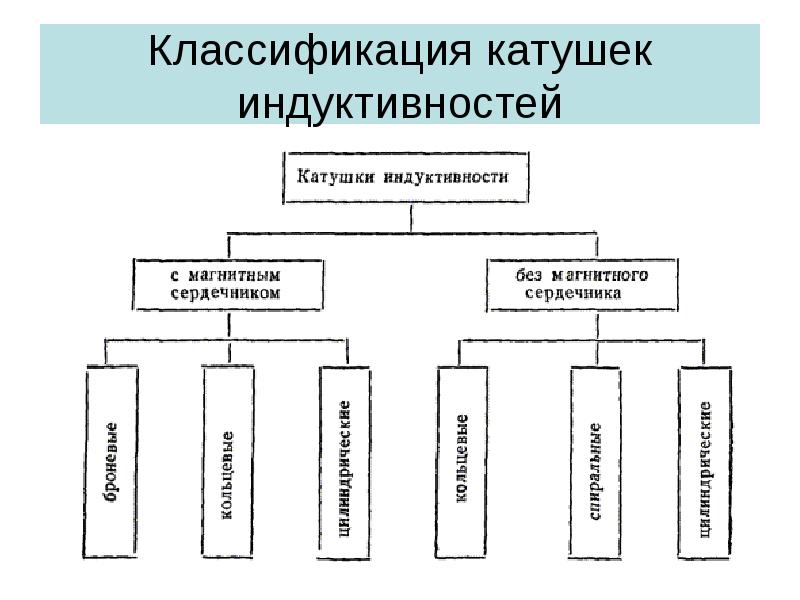

Классификация катушек индуктивностей

Слайд 8

Описание слайда:

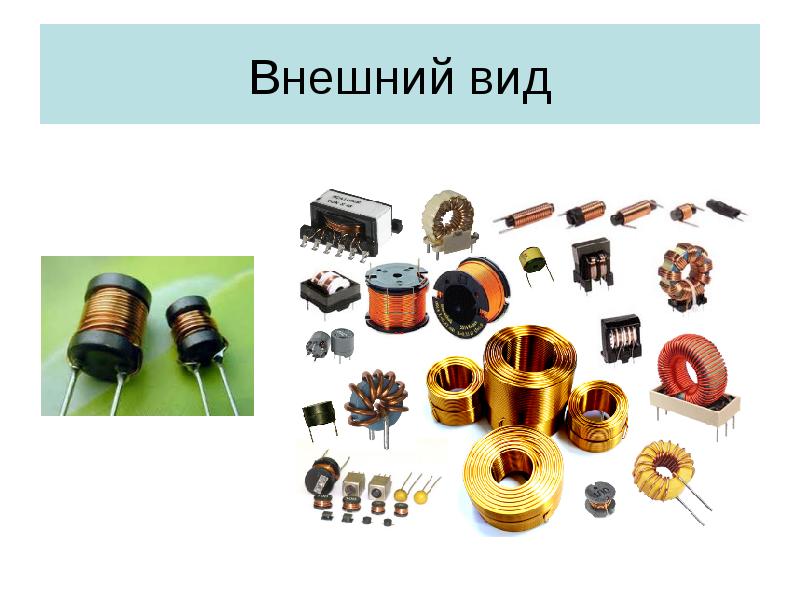

Внешний вид

Слайд 9

Описание слайда:

Обозначения

Слайд 10

Описание слайда:

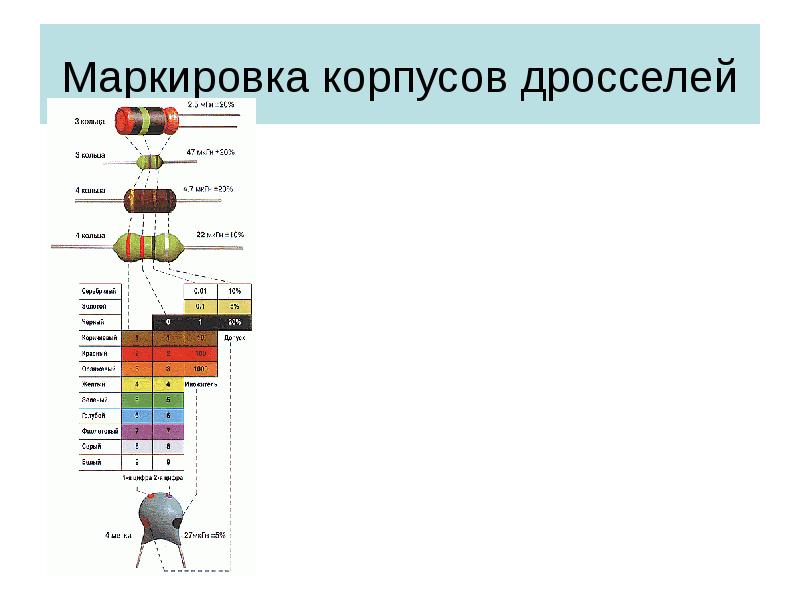

Маркировка корпусов дросселей

Слайд 11

Описание слайда:

Электронные компоненты и устройства использующие индуктивность Трансформаторы. Реле. Катушки индуктивности или дроссели. Электродвигатели. Динамики (как преобразователи электрического сигнала в звуковой).

Слайд 12

Описание слайда:

Трансформатор Трансформа́тор — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты. ВАЖНО. Трансформатор работает только с переменным током.

Слайд 13

Описание слайда:

Принцип действия трансформатора Изменяющийся во времени электрический ток, проходящий по первичной обмотке, создаёт изменяющееся во времени магнитное поле (электромагнетизм). Изменение магнитного потока, проходящего через вторичную обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция).

Слайд 14

Описание слайда:

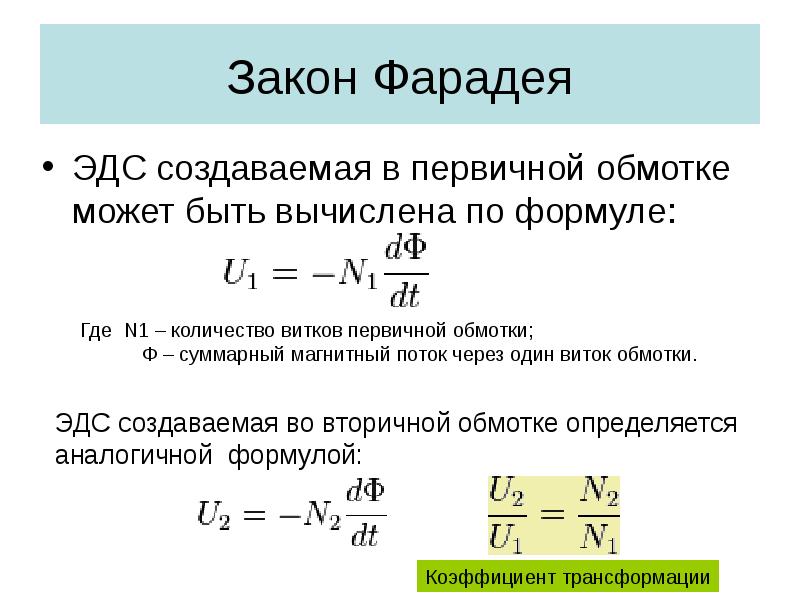

Закон Фарадея ЭДС создаваемая в первичной обмотке может быть вычислена по формуле:

Слайд 15

Описание слайда:

Габаритная мощность трансформатора определяется габаритами сердечника и материалом, его магнитными и частотными свойствами.

Слайд 16

Описание слайда:

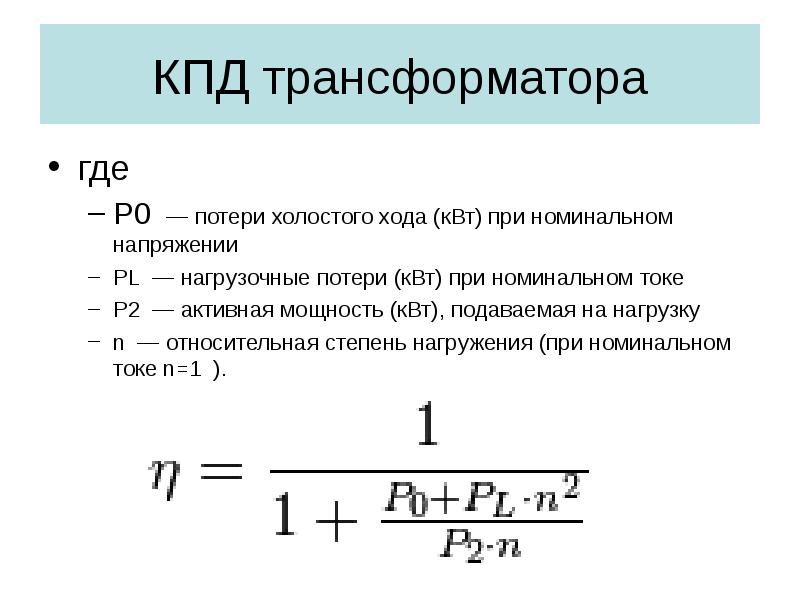

КПД трансформатора где P0 — потери холостого хода (кВт) при номинальном напряжении PL — нагрузочные потери (кВт) при номинальном токе P2 — активная мощность (кВт), подаваемая на нагрузку n — относительная степень нагружения (при номинальном токе n=1 ).

Слайд 17

Описание слайда:

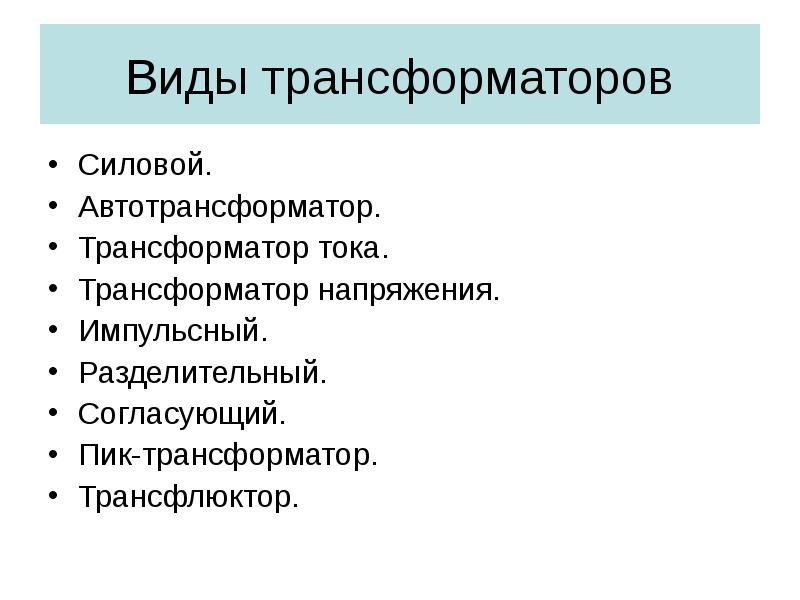

Виды трансформаторов Силовой. Автотрансформатор. Трансформатор тока. Трансформатор напряжения. Импульсный. Разделительный. Согласующий. Пик-трансформатор. Трансфлюктор.

Слайд 18

Описание слайда:

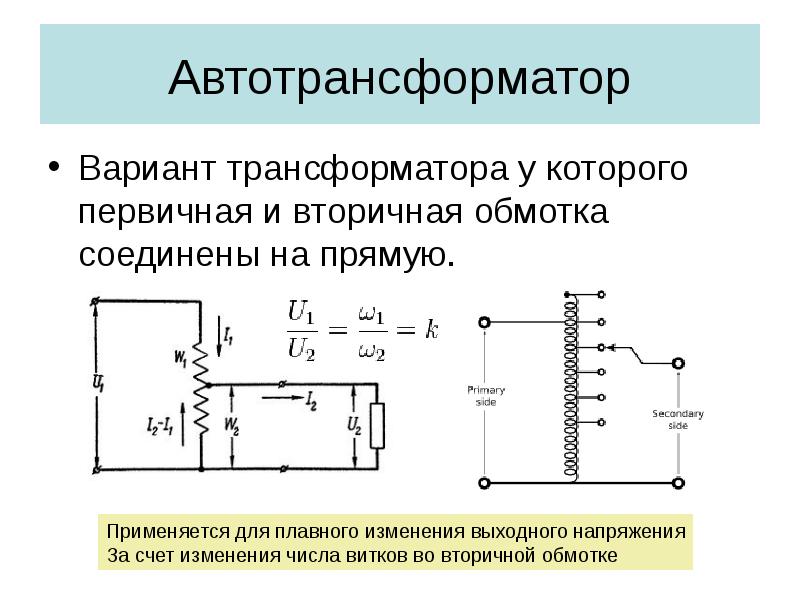

Автотрансформатор Вариант трансформатора у которого первичная и вторичная обмотка соединены на прямую.

Слайд 19

Описание слайда:

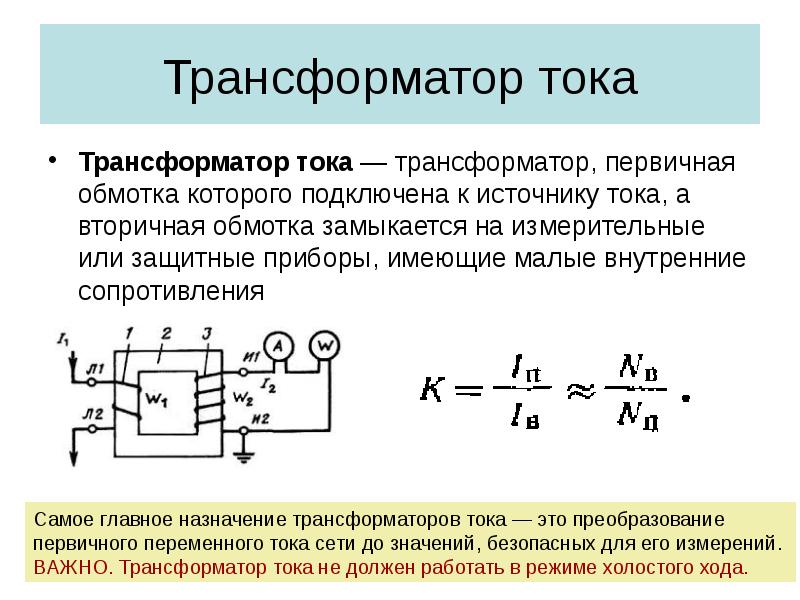

Трансформатор тока Трансформатор тока — трансформатор, первичная обмотка которого подключена к источнику тока, а вторичная обмотка замыкается на измерительные или защитные приборы, имеющие малые внутренние сопротивления

Слайд 20

Описание слайда:

Индукционный электрический счетчик как пример трансформатора тока

Слайд 21

Описание слайда:

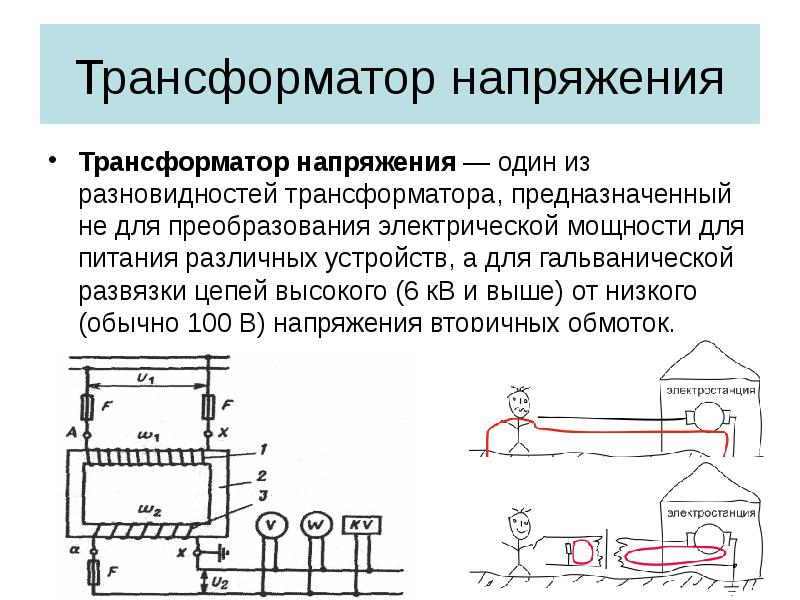

Трансформатор напряжения Трансформатор напряжения — один из разновидностей трансформатора, предназначенный не для преобразования электрической мощности для питания различных устройств, а для гальванической развязки цепей высокого (6 кВ и выше) от низкого (обычно 100 В) напряжения вторичных обмоток.

Слайд 22

Описание слайда:

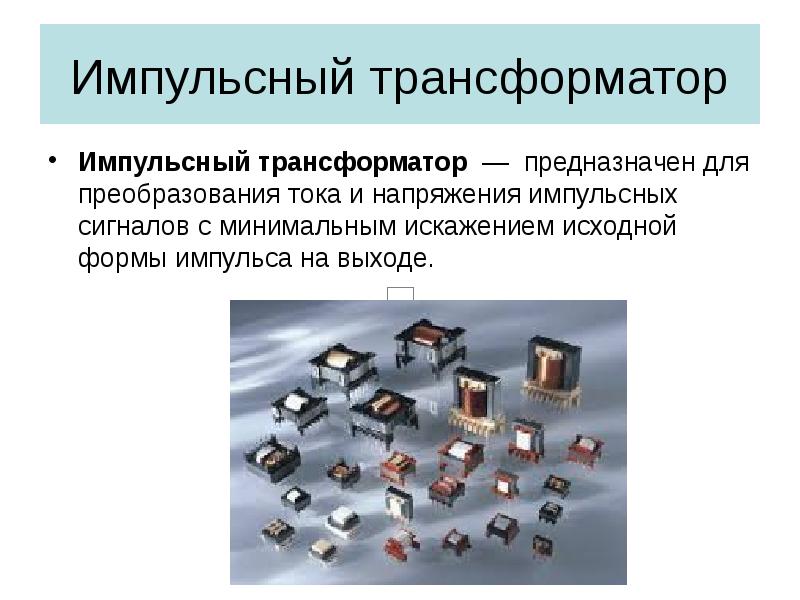

Импульсный трансформатор Импульсный трансформатор — предназначен для преобразования тока и напряжения импульсных сигналов с минимальным искажением исходной формы импульса на выходе.

Слайд 23

Описание слайда:

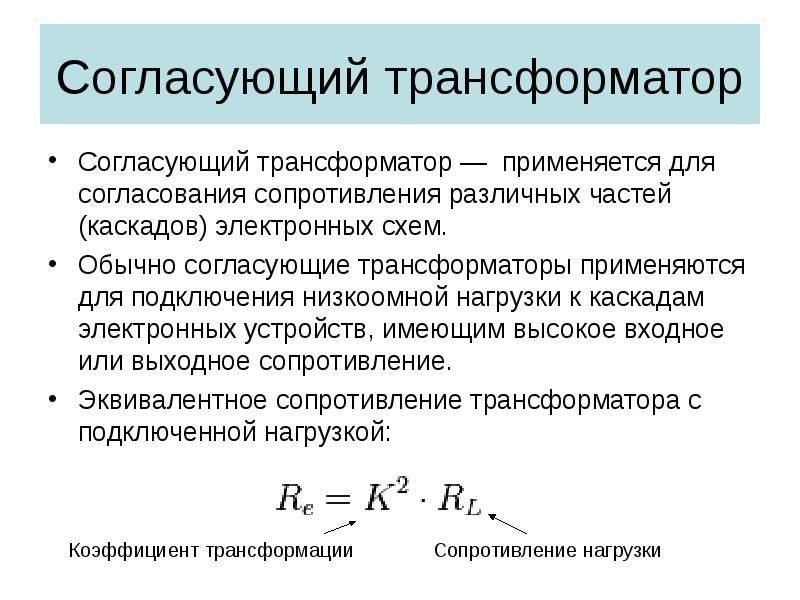

Согласующий трансформатор Согласующий трансформатор — применяется для согласования сопротивления различных частей (каскадов) электронных схем. Обычно согласующие трансформаторы применяются для подключения низкоомной нагрузки к каскадам электронных устройств, имеющим высокое входное или выходное сопротивление. Эквивалентное сопротивление трансформатора с подключенной нагрузкой:

Слайд 24

Описание слайда:

Пример применения согласующего трансформатора

Слайд 25

Описание слайда:

Пик-трансформатор Пик-трансформатор — электрический трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение переменной полярности той же частоты.

Слайд 26

Описание слайда:

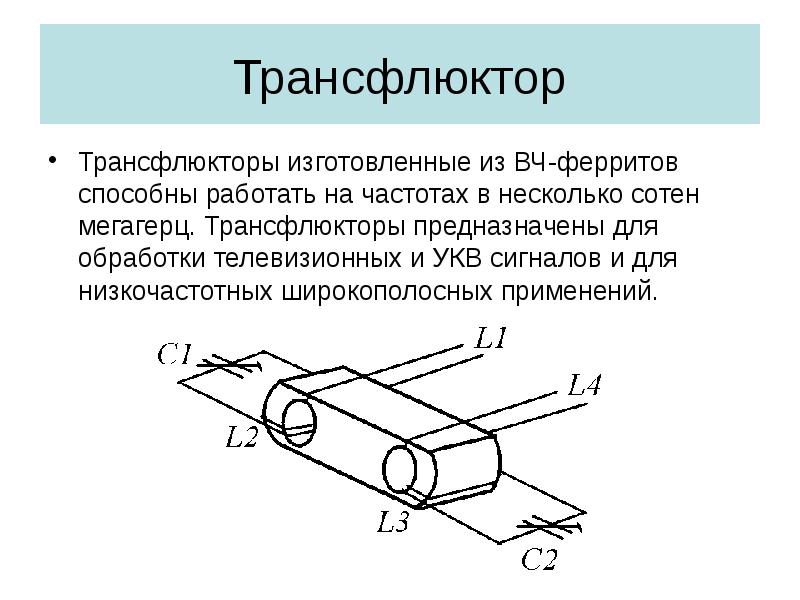

Трансфлюктор Трансфлюкторы изготовленные из ВЧ-ферритов способны работать на частотах в несколько сотен мегагерц. Трансфлюкторы предназначены для обработки телевизионных и УКВ сигналов и для низкочастотных широкополосных применений.

Слайд 27

Описание слайда:

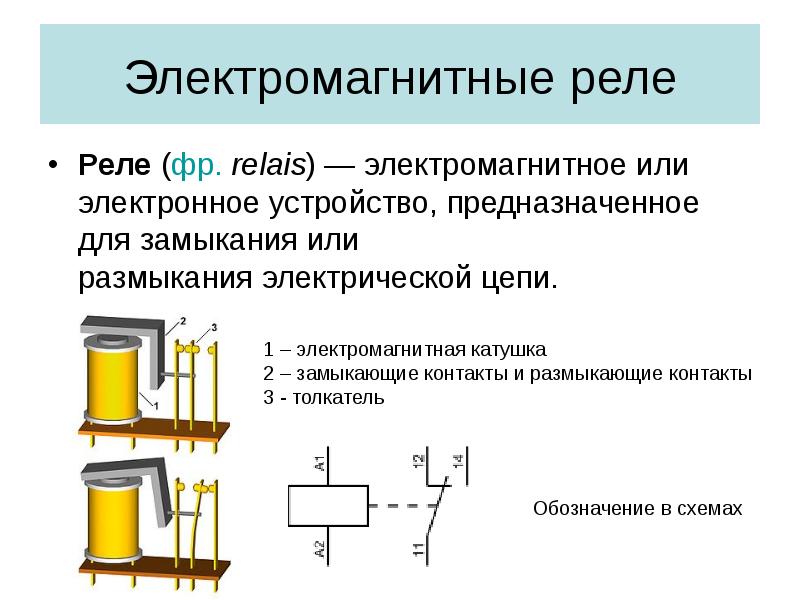

Электромагнитные реле Реле (фр. relais) — электромагнитное или электронное устройство, предназначенное для замыкания или размыкания электрической цепи.

Слайд 28

Описание слайда:

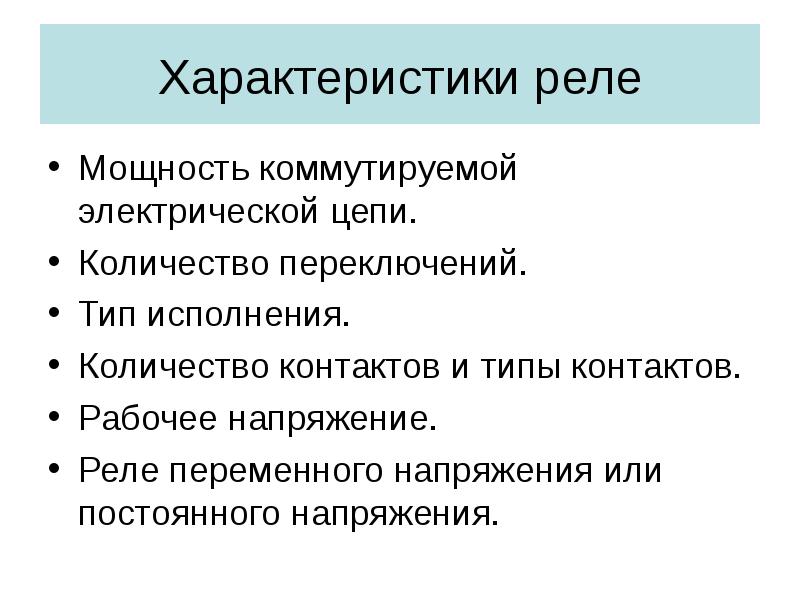

Характеристики реле Мощность коммутируемой электрической цепи. Количество переключений. Тип исполнения. Количество контактов и типы контактов. Рабочее напряжение. Реле переменного напряжения или постоянного напряжения.

Слайд 29

Описание слайда:

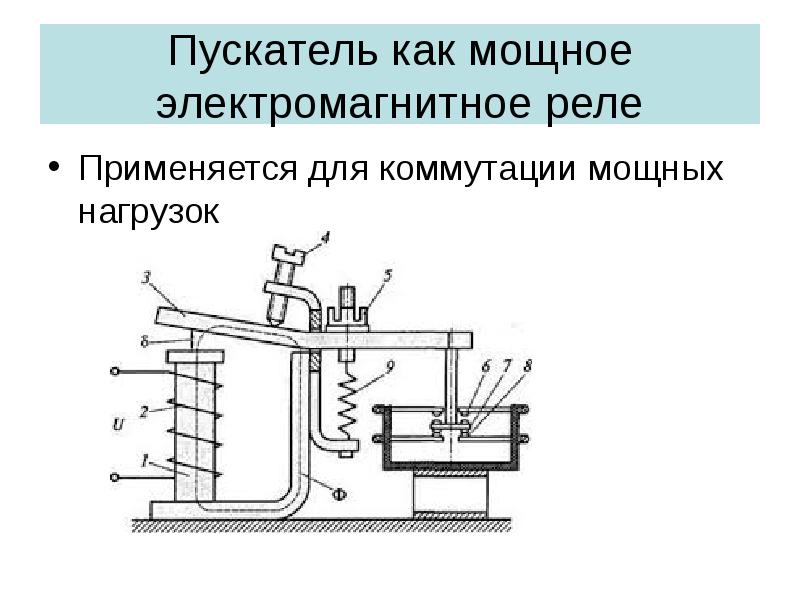

Пускатель как мощное электромагнитное реле Применяется для коммутации мощных нагрузок

Слайд 30

Описание слайда:

Логические элементы на реле

Слайд 31

Описание слайда:

Схема включения трехфазного электродвигателя

Слайд 32

Описание слайда:

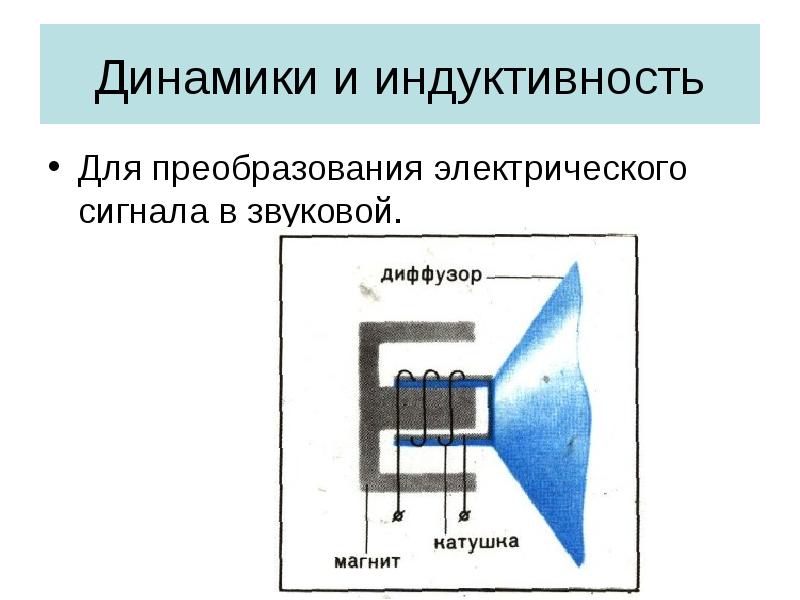

Динамики и индуктивность Для преобразования электрического сигнала в звуковой.

Слайд 33

Описание слайда:

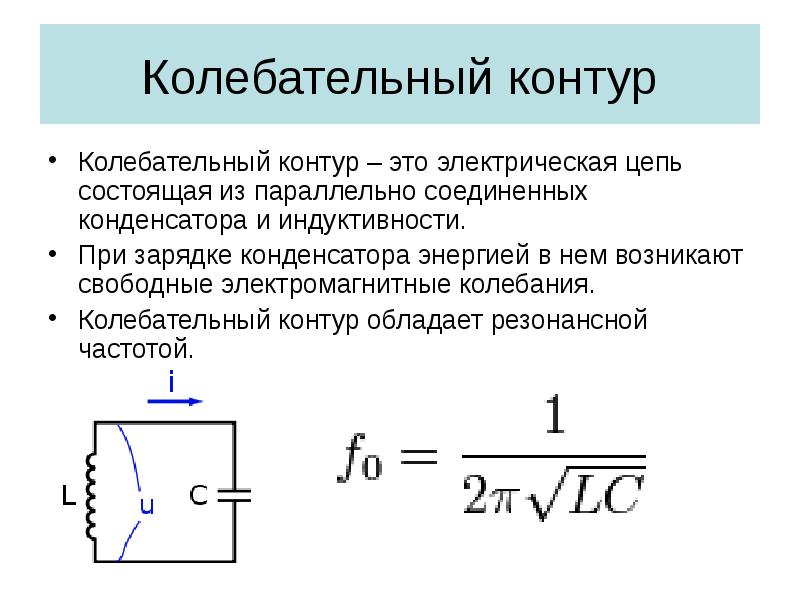

Колебательный контур Колебательный контур – это электрическая цепь состоящая из параллельно соединенных конденсатора и индуктивности. При зарядке конденсатора энергией в нем возникают свободные электромагнитные колебания. Колебательный контур обладает резонансной частотой.

Слайд 34

Описание слайда:

Принцип действия колебательного контура

Слайд 35

Описание слайда:

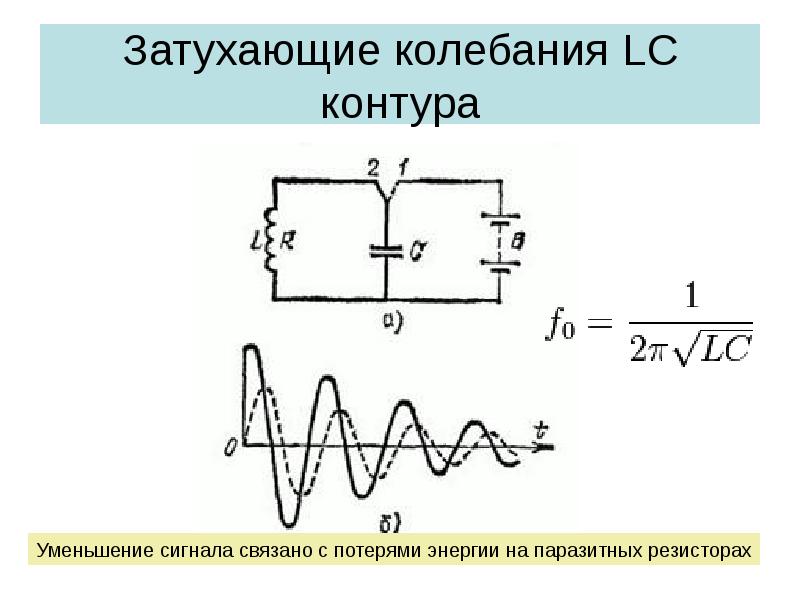

Затухающие колебания LC контура

Слайд 36

Описание слайда:

Открытый колебательный контур

Слайд 37

Описание слайда:

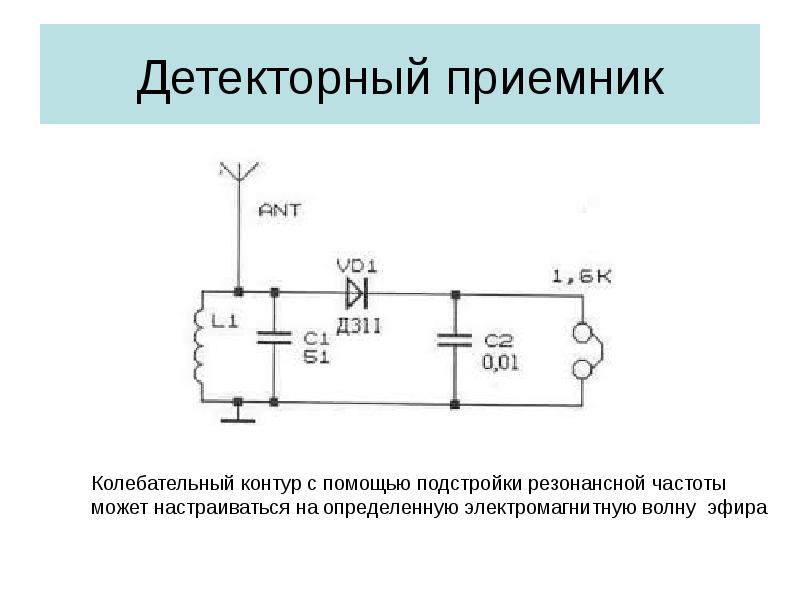

Детекторный приемник

Слайд 38

Описание слайда:

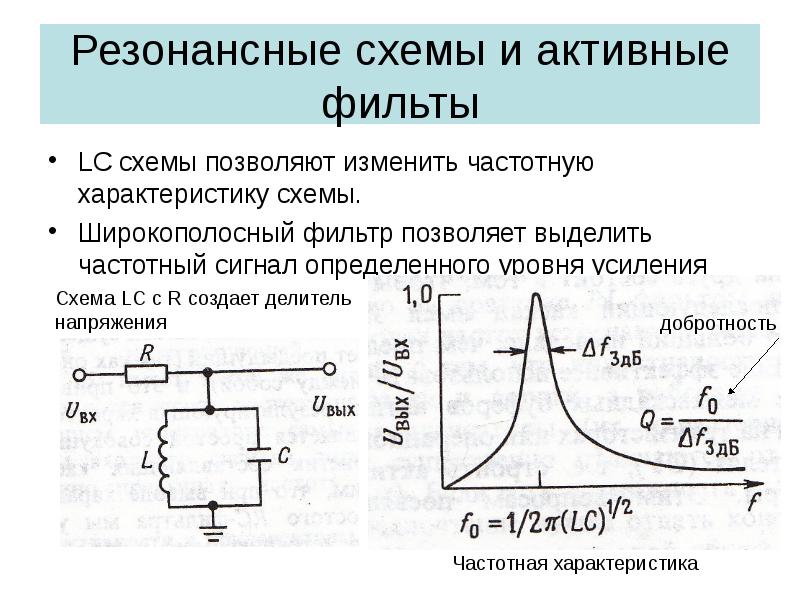

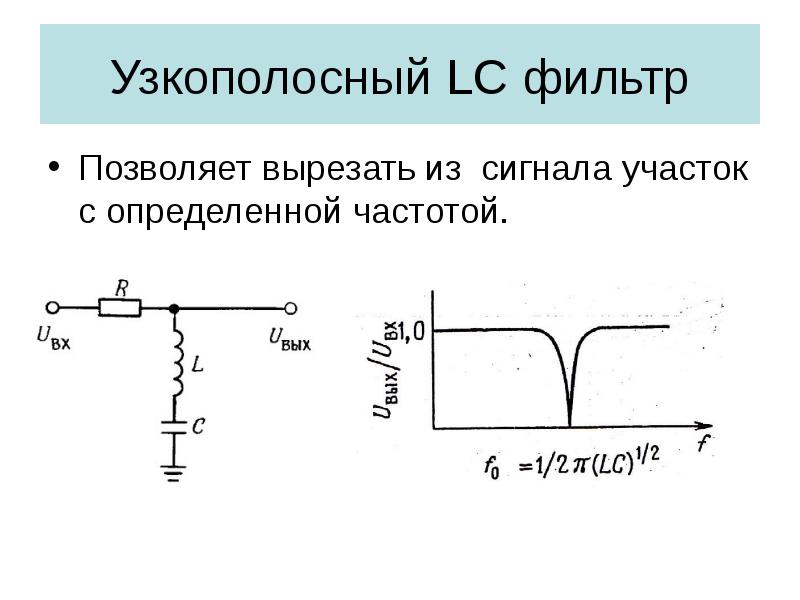

Резонансные схемы и активные фильты LC схемы позволяют изменить частотную характеристику схемы. Широкополосный фильтр позволяет выделить частотный сигнал определенного уровня усиления
