Слайд 1

Описание слайда:

Модуль 3. Информационное обеспечение компьютерных технологий Лекция 5. Информационное обеспечение автоматизированного проектирования

Слайд 2

Описание слайда:

5.1. Основные понятия и положения информационного обеспечения проектной деятельности

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

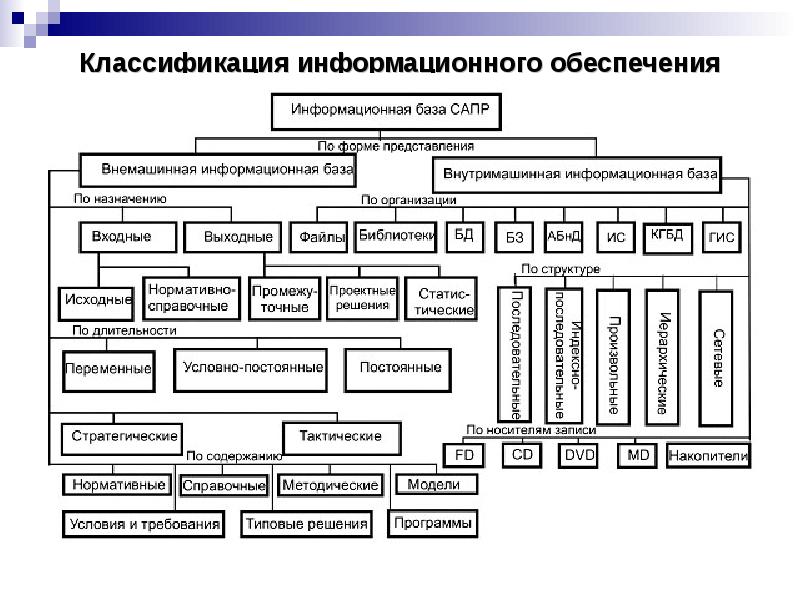

Классификация информационного обеспечения

Слайд 5

Описание слайда:

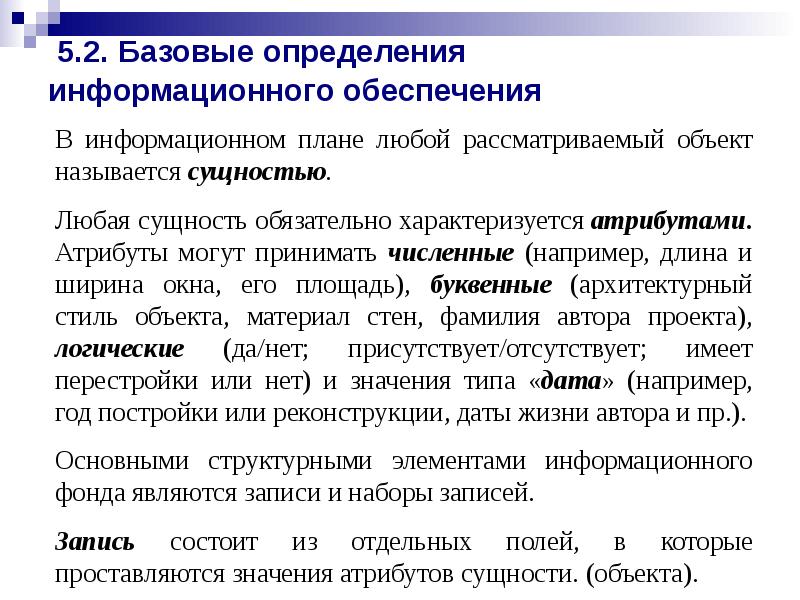

5.2. Базовые определения информационного обеспечения

Слайд 6

Описание слайда:

Соответствие атрибутов и полей записей

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

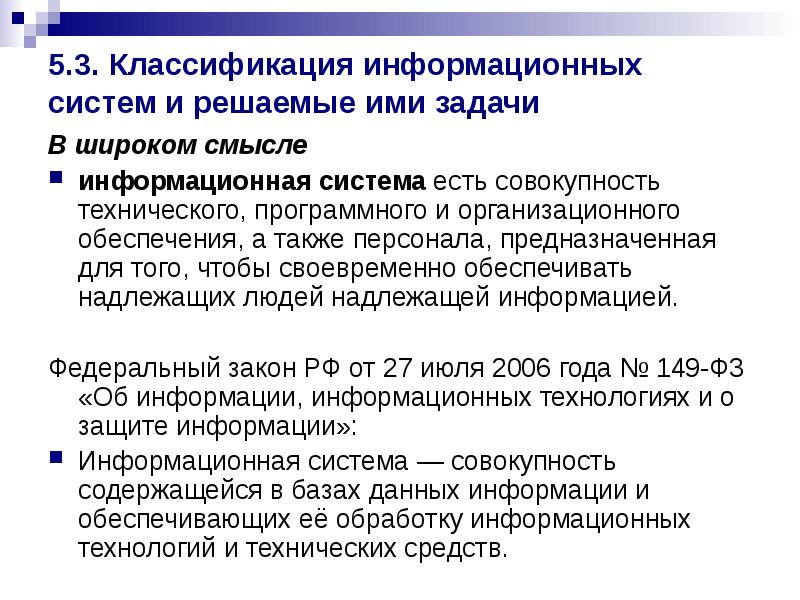

5.3. Классификация информационных систем и решаемые ими задачи В широком смысле информационная система есть совокупность технического, программного и организационного обеспечения, а также персонала, предназначенная для того, чтобы своевременно обеспечивать надлежащих людей надлежащей информацией. Федеральный закон РФ от 27 июля 2006 года № 149-Ф3 «Об информации, информационных технологиях и о защите информации»: Информационная система — совокупность содержащейся в базах данных информации и обеспечивающих её обработку информационных технологий и технических средств.

Слайд 12

Описание слайда:

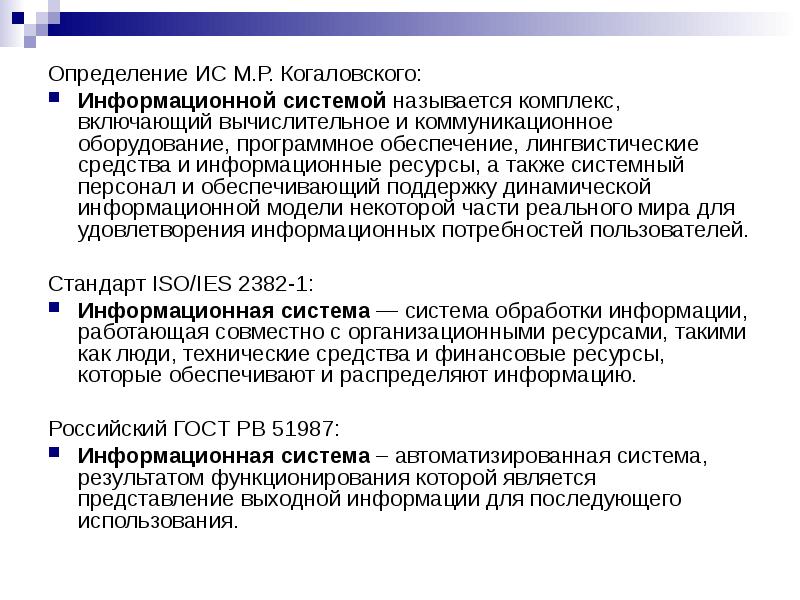

Определение ИС М.Р. Когаловского: Информационной системой называется комплекс, включающий вычислительное и коммуникационное оборудование, программное обеспечение, лингвистические средства и информационные ресурсы, а также системный персонал и обеспечивающий поддержку динамической информационной модели некоторой части реального мира для удовлетворения информационных потребностей пользователей. Стандарт ISO/IES 2382-1: Информационная система — система обработки информации, работающая совместно с организационными ресурсами, такими как люди, технические средства и финансовые ресурсы, которые обеспечивают и распределяют информацию. Российский ГОСТ РВ 51987: Информационная система – автоматизированная система, результатом функционирования которой является представление выходной информации для последующего использования.

Слайд 13

Описание слайда:

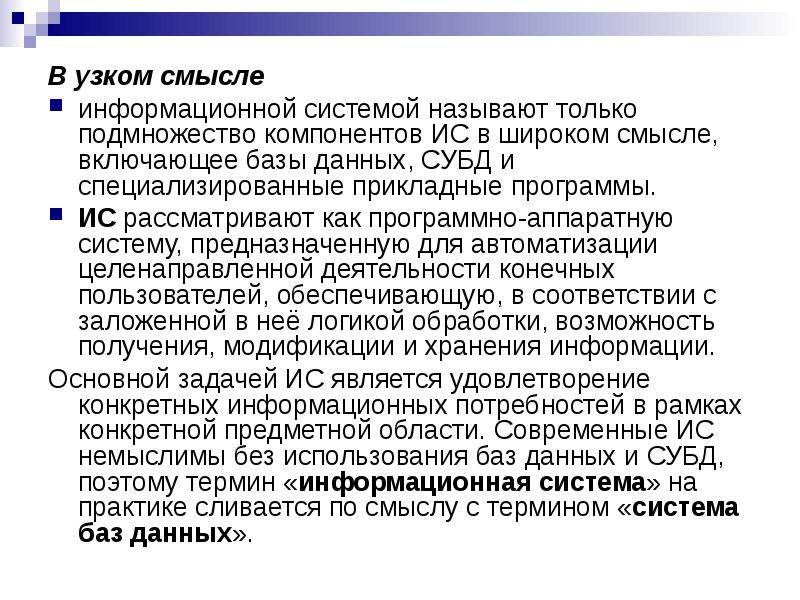

В узком смысле информационной системой называют только подмножество компонентов ИС в широком смысле, включающее базы данных, СУБД и специализированные прикладные программы. ИС рассматривают как программно-аппаратную систему, предназначенную для автоматизации целенаправленной деятельности конечных пользователей, обеспечивающую, в соответствии с заложенной в неё логикой обработки, возможность получения, модификации и хранения информации. Основной задачей ИС является удовлетворение конкретных информационных потребностей в рамках конкретной предметной области. Современные ИС немыслимы без использования баз данных и СУБД, поэтому термин «информационная система» на практике сливается по смыслу с термином «система баз данных».

Слайд 14

Описание слайда:

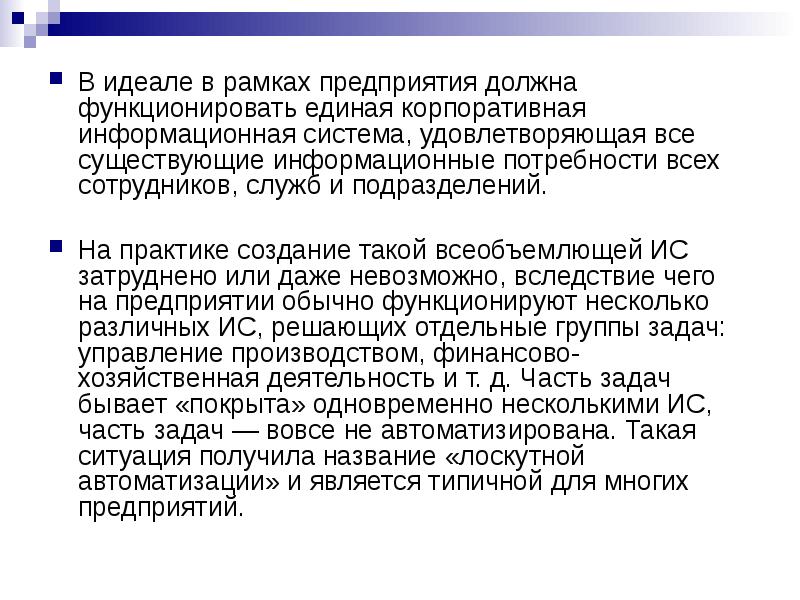

В идеале в рамках предприятия должна функционировать единая корпоративная информационная система, удовлетворяющая все существующие информационные потребности всех сотрудников, служб и подразделений. На практике создание такой всеобъемлющей ИС затруднено или даже невозможно, вследствие чего на предприятии обычно функционируют несколько различных ИС, решающих отдельные группы задач: управление производством, финансово-хозяйственная деятельность и т. д. Часть задач бывает «покрыта» одновременно несколькими ИС, часть задач — вовсе не автоматизирована. Такая ситуация получила название «лоскутной автоматизации» и является типичной для многих предприятий.

Слайд 15

Описание слайда:

Классификация информационных систем по архитектуре По степени распределённости отличают: настольные (desktop), или локальные ИС, в которых все компоненты (БД, СУБД, клиентские приложения) находятся на одном компьютере; распределённые (distributed) ИС, в которых компоненты распределены по нескольким компьютерам. Распределённые ИС, в свою очередь, разделяют на: файл-серверные ИС (ИС с архитектурой «файл-сервер»); В файл-серверных ИС база данных находится на файловом сервере, а СУБД и клиентские приложения находятся на рабочих станциях. клиент-серверные ИС (ИС с архитектурой «клиент-сервер»). В клиент-серверных ИС база данных и СУБД находятся на сервере, а на рабочих станциях находятся клиентские приложения.

Слайд 16

Описание слайда:

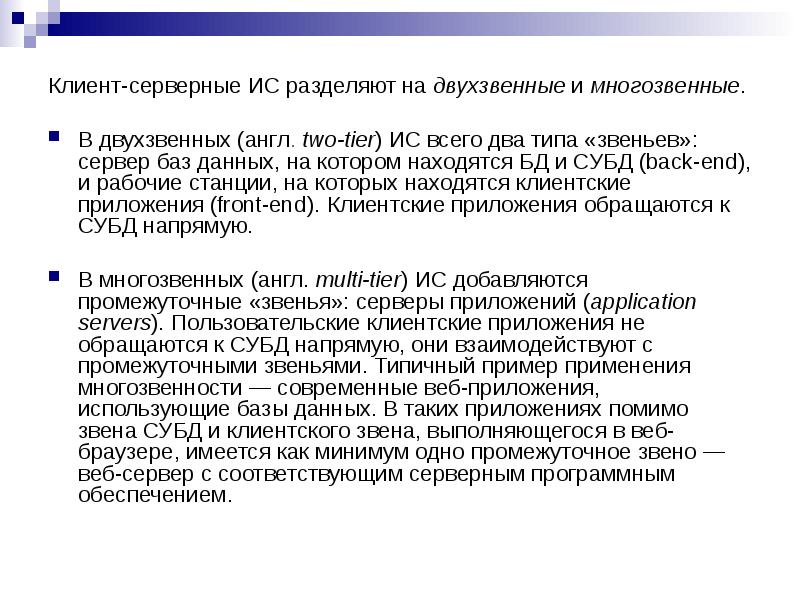

Клиент-серверные ИС разделяют на двухзвенные и многозвенные. В двухзвенных (англ. two-tier) ИС всего два типа «звеньев»: сервер баз данных, на котором находятся БД и СУБД (back-end), и рабочие станции, на которых находятся клиентские приложения (front-end). Клиентские приложения обращаются к СУБД напрямую. В многозвенных (англ. multi-tier) ИС добавляются промежуточные «звенья»: серверы приложений (application servers). Пользовательские клиентские приложения не обращаются к СУБД напрямую, они взаимодействуют с промежуточными звеньями. Типичный пример применения многозвенности — современные веб-приложения, использующие базы данных. В таких приложениях помимо звена СУБД и клиентского звена, выполняющегося в веб-браузере, имеется как минимум одно промежуточное звено — веб-сервер с соответствующим серверным программным обеспечением.

Слайд 17

Описание слайда:

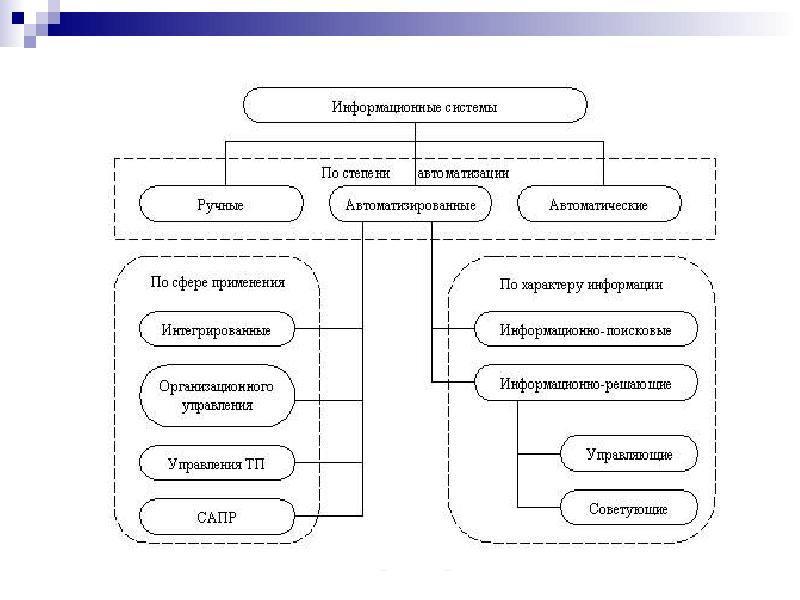

по степени автоматизации автоматизированные: информационные системы, в которых автоматизация может быть неполной (то есть требуется постоянное вмешательство персонала); автоматические: информационные системы, в которых автоматизация является полной, то есть вмешательство персонала не требуется или требуется только эпизодически. «Ручные ИС» («без компьютера») существовать не могут, поскольку существующие определения предписывают обязательное наличие в составе ИС аппаратно-программных средств. Вследствие этого понятия «автоматизированная информационная система», «компьютерная информационная система» и просто «информационная система» являются синонимами. по характеру обработки данных информационно-справочные, или информационно-поисковые ИС, в которых нет сложных алгоритмов обработки данных, а целью системы является поиск и выдача информации в удобном виде; ИС обработки данных, или решающие ИС, в которых данные подвергаются обработке по сложным алгоритмам. К таким системам в первую очередь относят автоматизированные системы управления и системы поддержки принятия решений.

Слайд 18

Описание слайда:

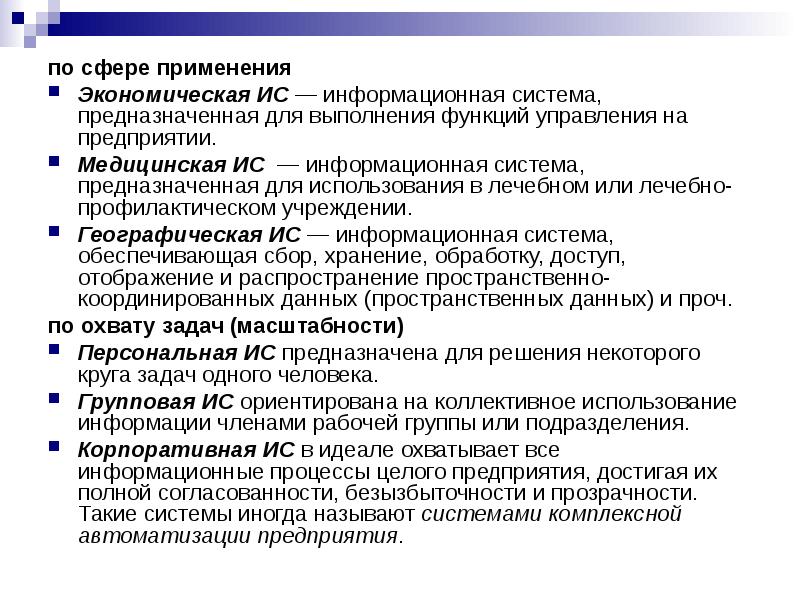

по сфере применения Экономическая ИС — информационная система, предназначенная для выполнения функций управления на предприятии. Медицинская ИС — информационная система, предназначенная для использования в лечебном или лечебно-профилактическом учреждении. Географическая ИС — информационная система, обеспечивающая сбор, хранение, обработку, доступ, отображение и распространение пространственно-координированных данных (пространственных данных) и проч. по охвату задач (масштабности) Персональная ИС предназначена для решения некоторого круга задач одного человека. Групповая ИС ориентирована на коллективное использование информации членами рабочей группы или подразделения. Корпоративная ИС в идеале охватывает все информационные процессы целого предприятия, достигая их полной согласованности, безызбыточности и прозрачности. Такие системы иногда называют системами комплексной автоматизации предприятия.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

5.4. Простейшие автоматизированные информационные системы и поиск в них данных

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

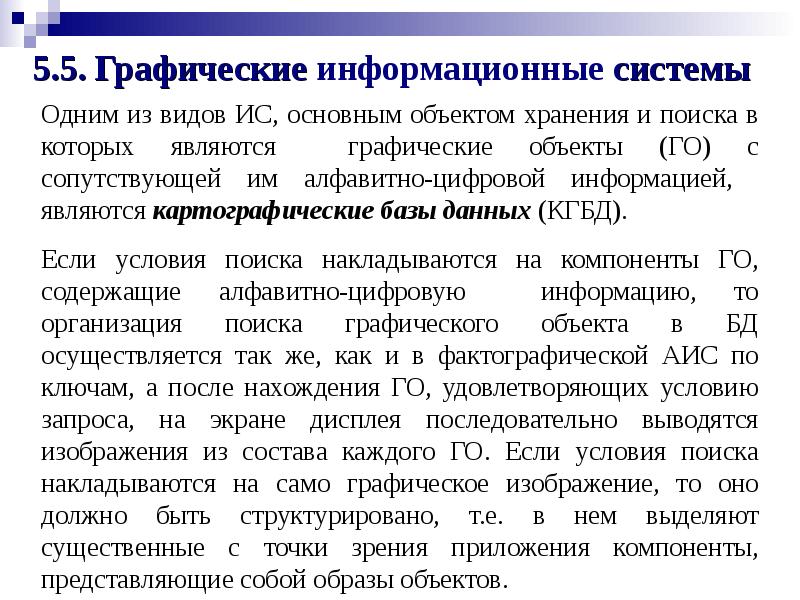

5.5. Графические информационные системы

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

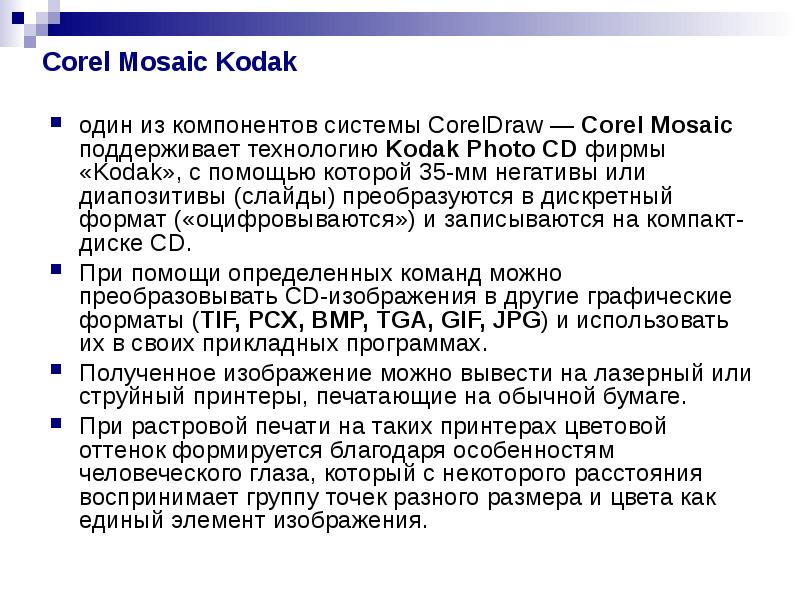

Corel Mosaic Kodak один из компонентов системы CorelDraw — Corel Mosaic поддерживает технологию Kodak Photo CD фирмы «Kodak», с помощью которой 35-мм негативы или диапозитивы (слайды) преобразуются в дискретный формат («оцифровываются») и записываются на компакт-диске CD. При помощи определенных команд можно преобразовывать CD-изображения в другие графические форматы (TIF, PCX, BMP, TGA, GIF, JPG) и использовать их в своих прикладных программах. Полученное изображение можно вывести на лазерный или струйный принтеры, печатающие на обычной бумаге. При растровой печати на таких принтерах цветовой оттенок формируется благодаря особенностям человеческого глаза, который с некоторого расстояния воспринимает группу точек разного размера и цвета как единый элемент изображения.

Слайд 32

Описание слайда:

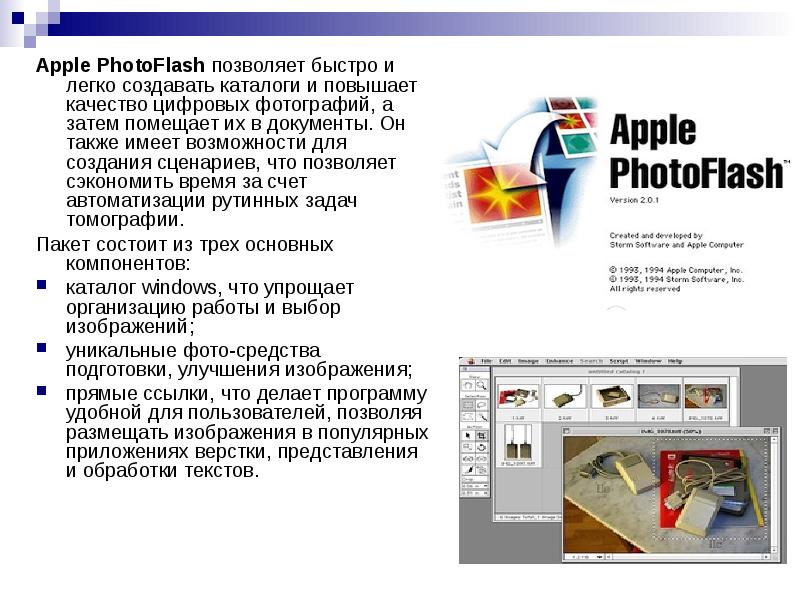

Apple PhotoFlash позволяет быстро и легко создавать каталоги и повышает качество цифровых фотографий, а затем помещает их в документы. Он также имеет возможности для создания сценариев, что позволяет сэкономить время за счет автоматизации рутинных задач томографии. Пакет состоит из трех основных компонентов: каталог windows, что упрощает организацию работы и выбор изображений; уникальные фото-средства подготовки, улучшения изображения; прямые ссылки, что делает программу удобной для пользователей, позволяя размещать изображения в популярных приложениях верстки, представления и обработки текстов.
