Вы можете ознакомиться и скачать презентацию на тему Интерфейс с БД Проблемы создания БД. Доклад-сообщение содержит 72 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

БАНКИ ДАННЫХ Автор: Емельянов Н. Е.

Слайд 2

Описание слайда:

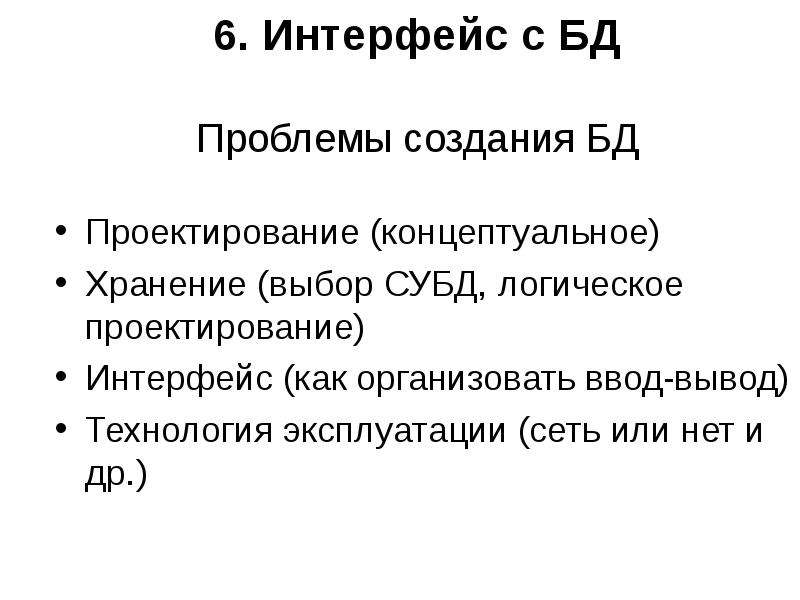

6. Интерфейс с БД Проблемы создания БД Проектирование (концептуальное) Хранение (выбор СУБД, логическое проектирование) Интерфейс (как организовать ввод-вывод) Технология эксплуатации (сеть или нет и др.)

Слайд 3

Описание слайда:

6.1. Понятие документа

Слайд 4

Описание слайда:

Понятие User View - взгляд пользователя

Слайд 5

Описание слайда:

Понятие User View - взгляд пользователя

Слайд 6

Описание слайда:

Понятие User View - взгляд пользователя

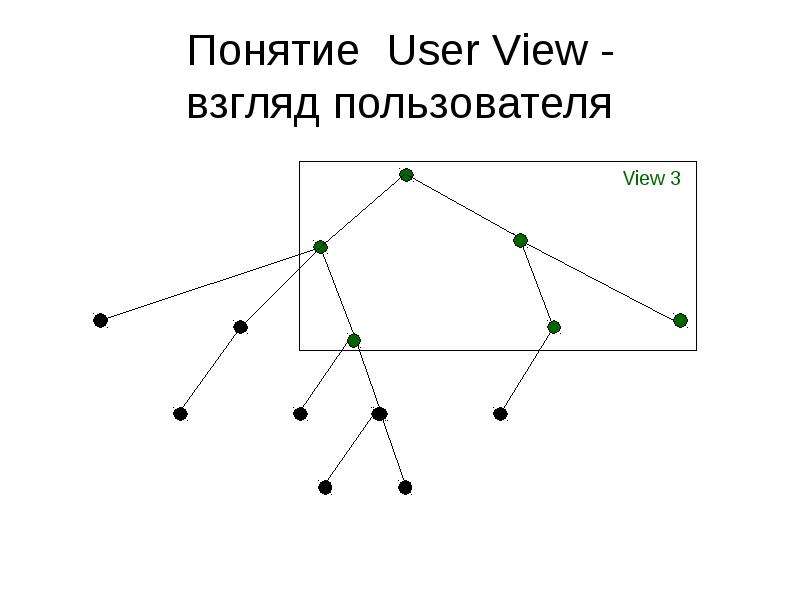

Слайд 7

Описание слайда:

Понятие User View - взгляд пользователя

Слайд 8

Описание слайда:

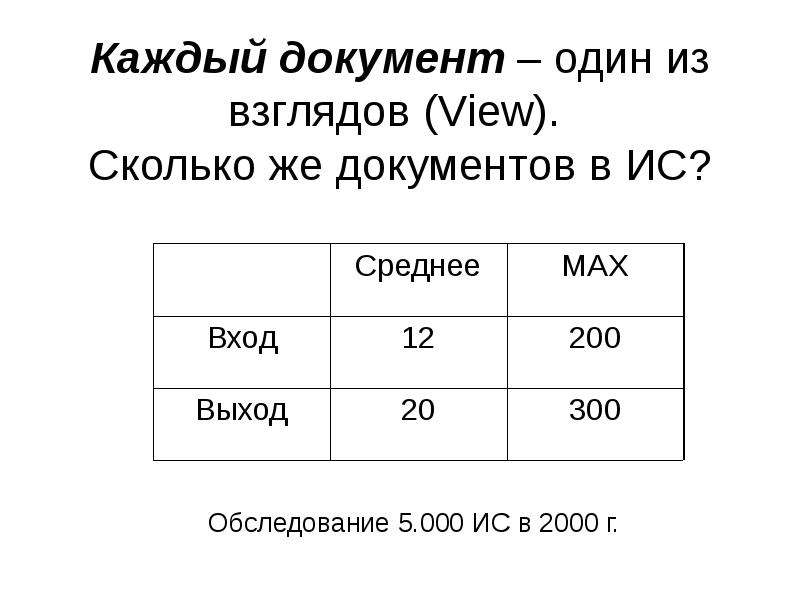

Каждый документ – один из взглядов (View). Сколько же документов в ИС?

Слайд 9

Описание слайда:

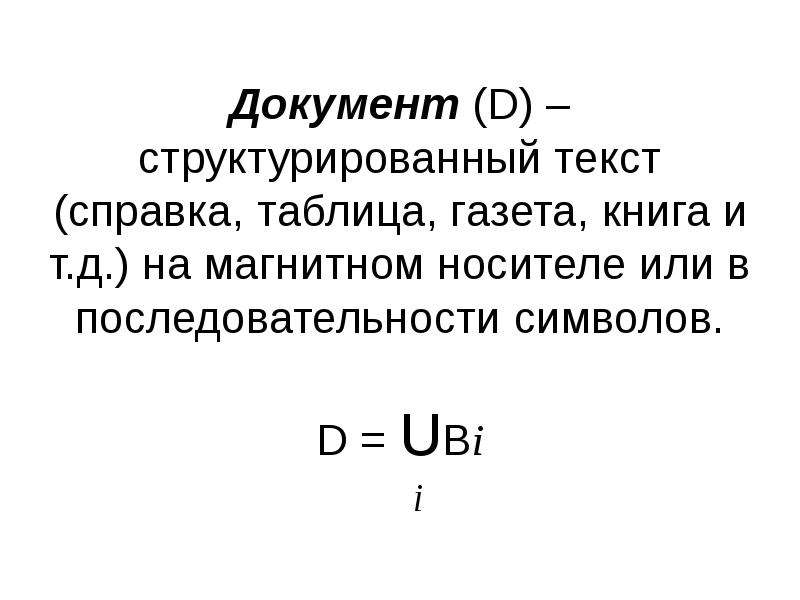

Документ (D) – структурированный текст (справка, таблица, газета, книга и т.д.) на магнитном носителе или в последовательности символов. D = UBi i

Слайд 10

Описание слайда:

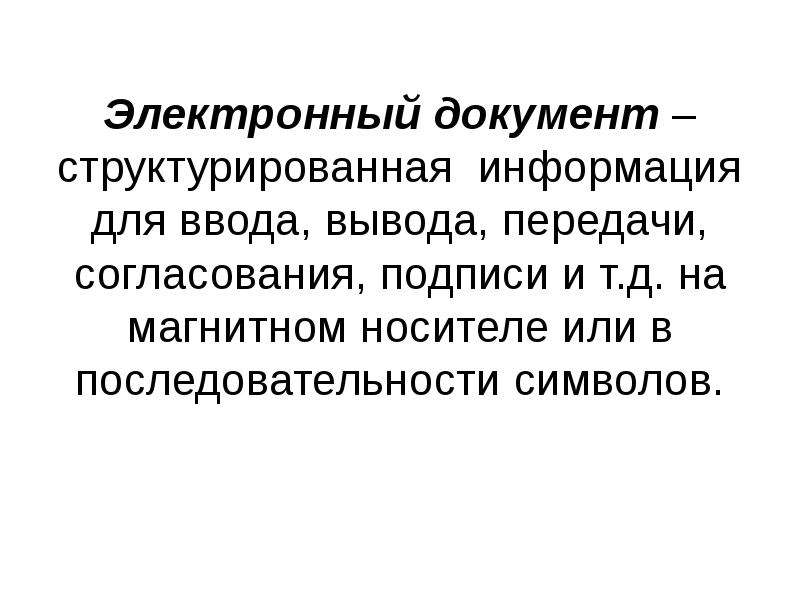

Электронный документ – структурированная информация для ввода, вывода, передачи, согласования, подписи и т.д. на магнитном носителе или в последовательности символов.

Слайд 11

Описание слайда:

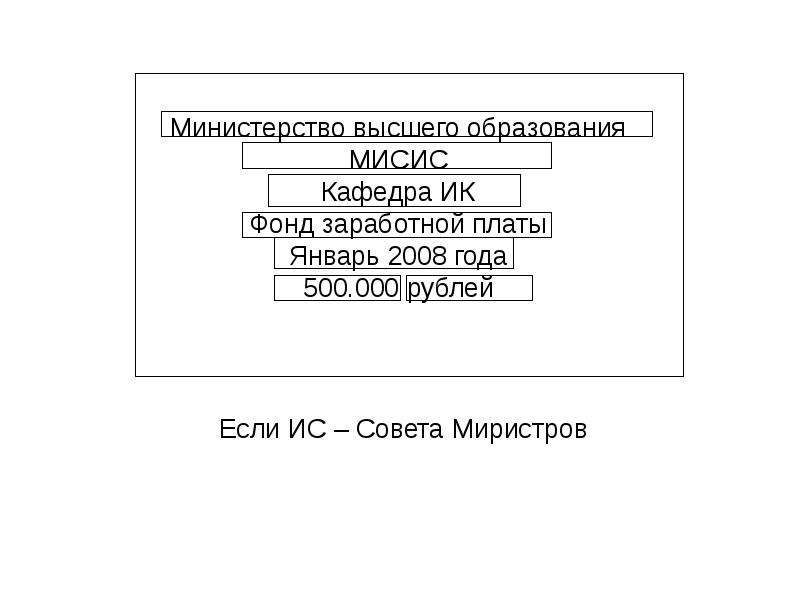

6.2. Форма и содержание документа

Слайд 12

Описание слайда:

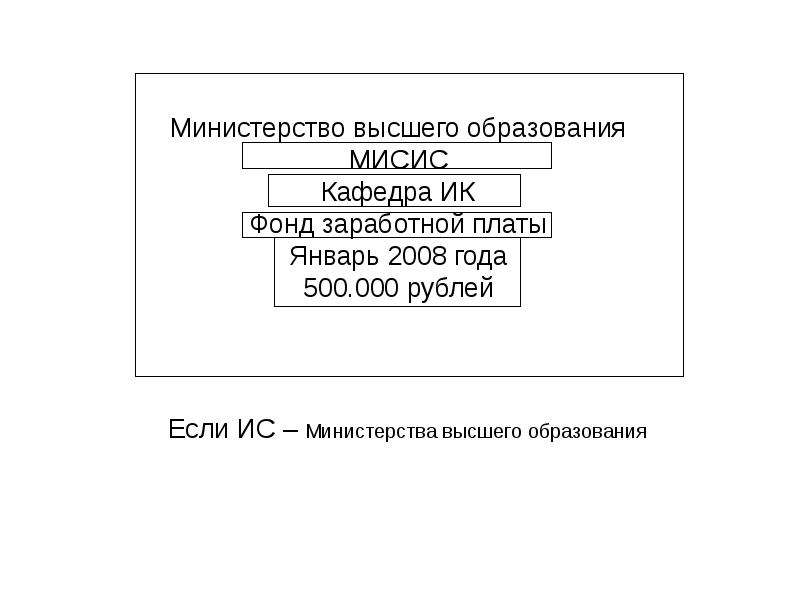

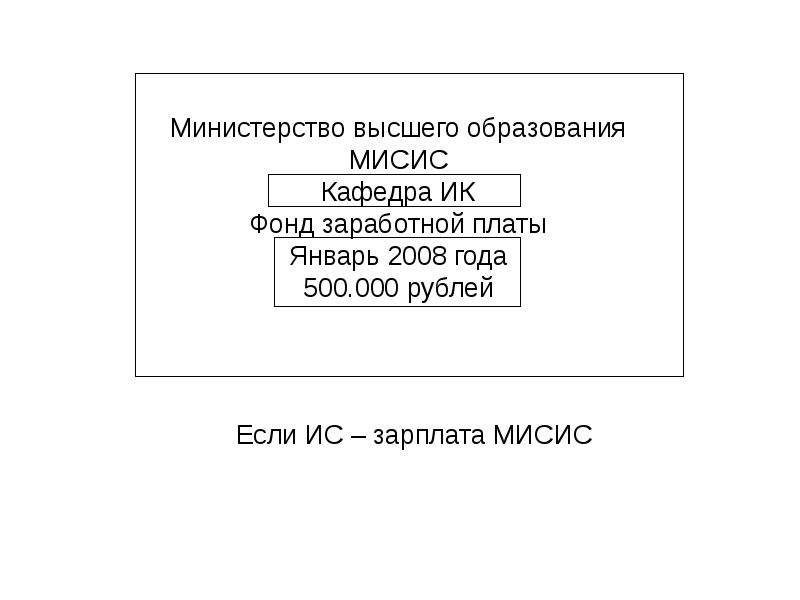

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

6.3. Ввод документов

Слайд 18

Описание слайда:

6.4. Вывод документов

Слайд 19

Описание слайда:

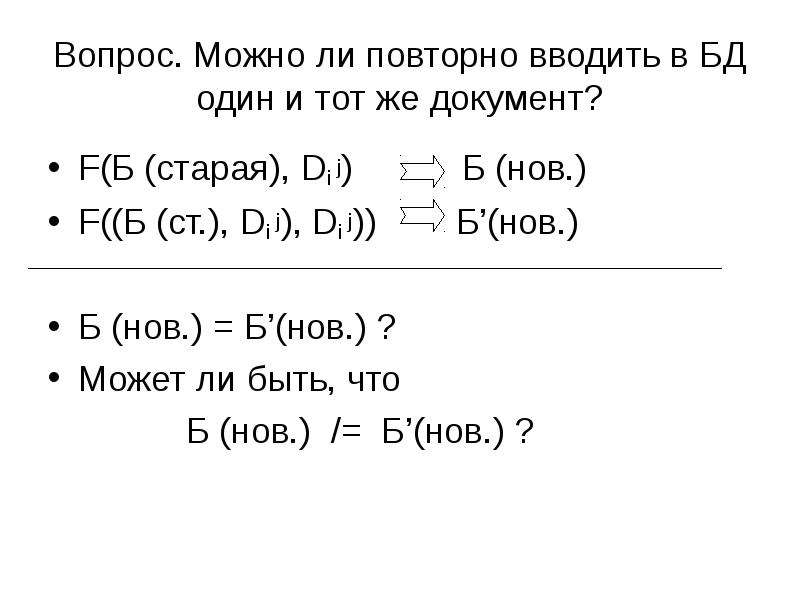

Вопрос. Можно ли повторно вводить в БД один и тот же документ? F(Б (старая), Di j) Б (нов.) F((Б (ст.), Di j), Di j)) Б’(нов.) Б (нов.) = Б’(нов.) ? Может ли быть, что Б (нов.) /= Б’(нов.) ?

Слайд 20

Описание слайда:

6.5. Классификация видов представления данных в документах

Слайд 21

Описание слайда:

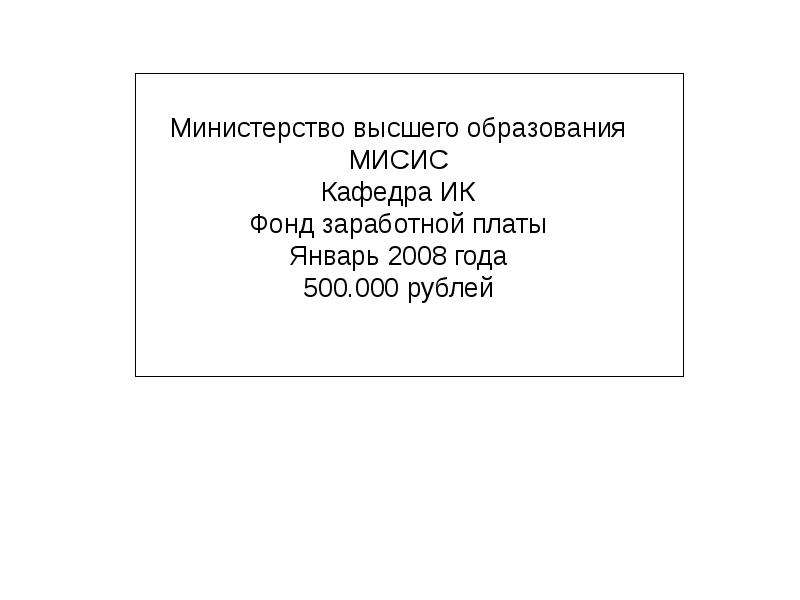

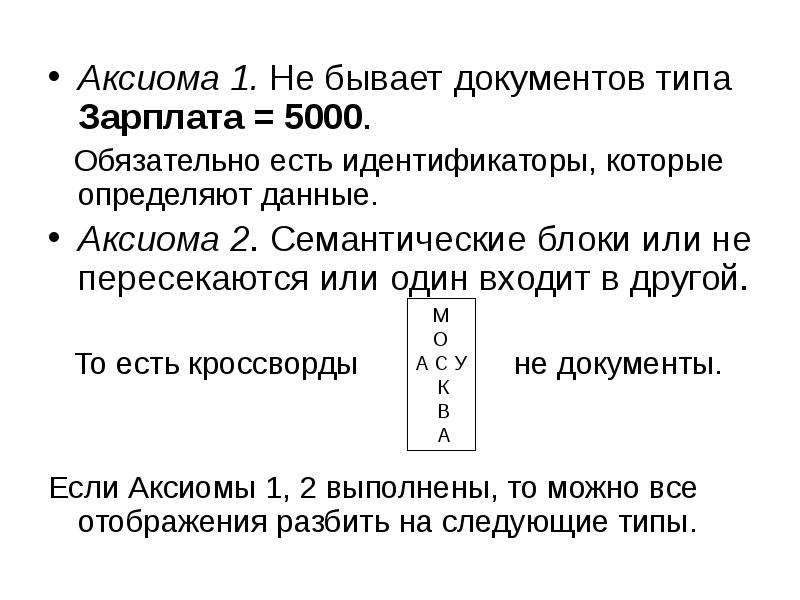

Аксиома 1. Не бывает документов типа Зарплата = 5000. Аксиома 1. Не бывает документов типа Зарплата = 5000. Обязательно есть идентификаторы, которые определяют данные. Аксиома 2. Семантические блоки или не пересекаются или один входит в другой. То есть кроссворды не документы. Если Аксиомы 1, 2 выполнены, то можно все отображения разбить на следующие типы.

Слайд 22

Описание слайда:

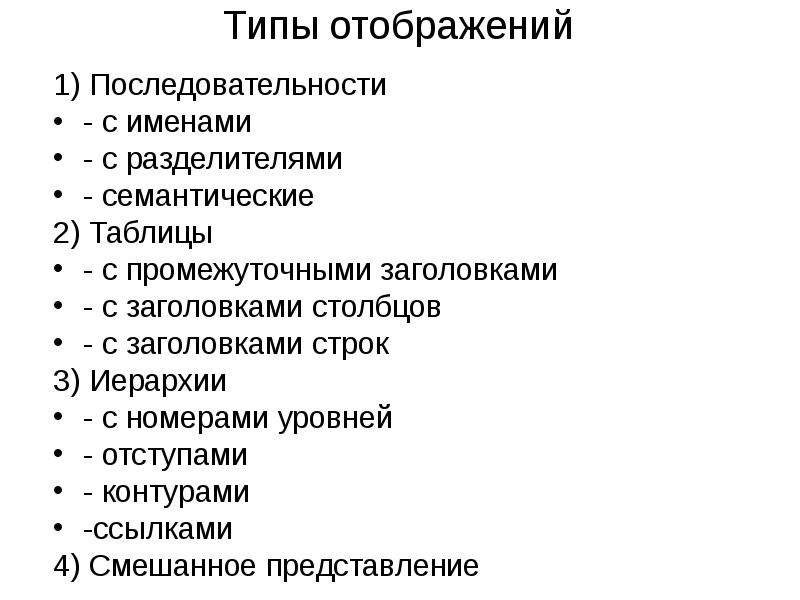

Типы отображений 1) Последовательности - с именами - с разделителями - семантические 2) Таблицы - с промежуточными заголовками - с заголовками столбцов - с заголовками строк 3) Иерархии - с номерами уровней - отступами - контурами -ссылками 4) Смешанное представление

Слайд 23

Описание слайда:

Типы отображений 1) Последовательности - с именами Вес = 150 (имя = знач.) - с разделителями (3 х 10 см.) (размеры) - семантические Москва, 2008 (город и год) 2) Таблицы - с промежуточными заголовками - с заголовками столбцов - с заголовками строк 3) Иерархии - с номерами уровней - отступами - контурами -ссылками 4) Смешанное представление

Слайд 24

Описание слайда:

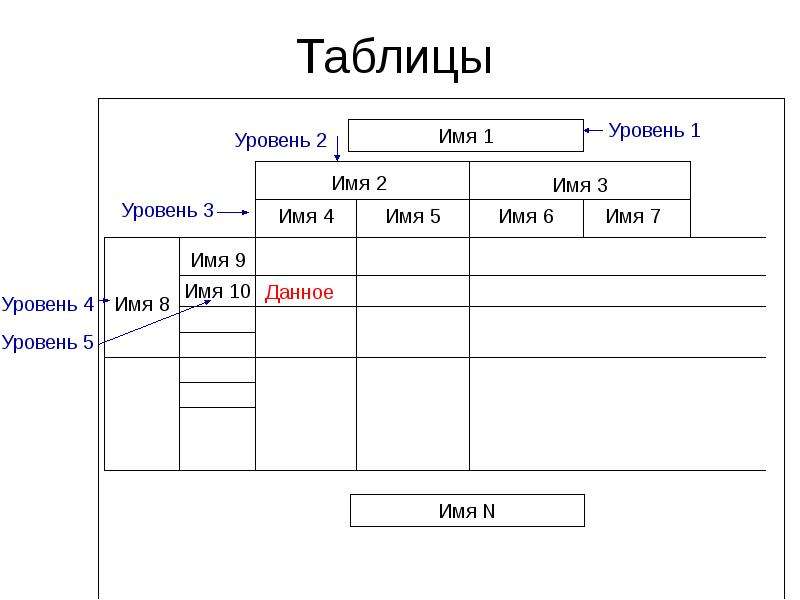

Таблицы

Слайд 25

Описание слайда:

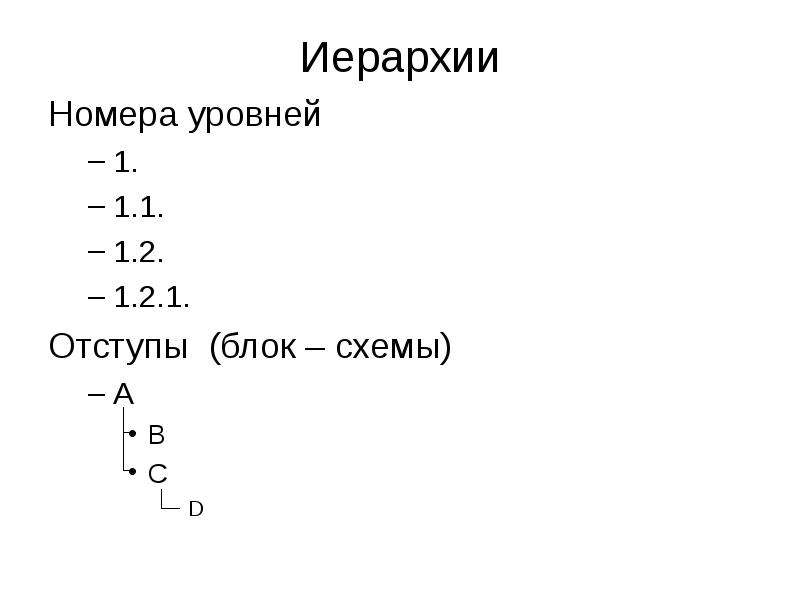

Иерархии Номера уровней 1. 1.1. 1.2. 1.2.1. Отступы (блок – схемы) A B C D

Слайд 26

Описание слайда:

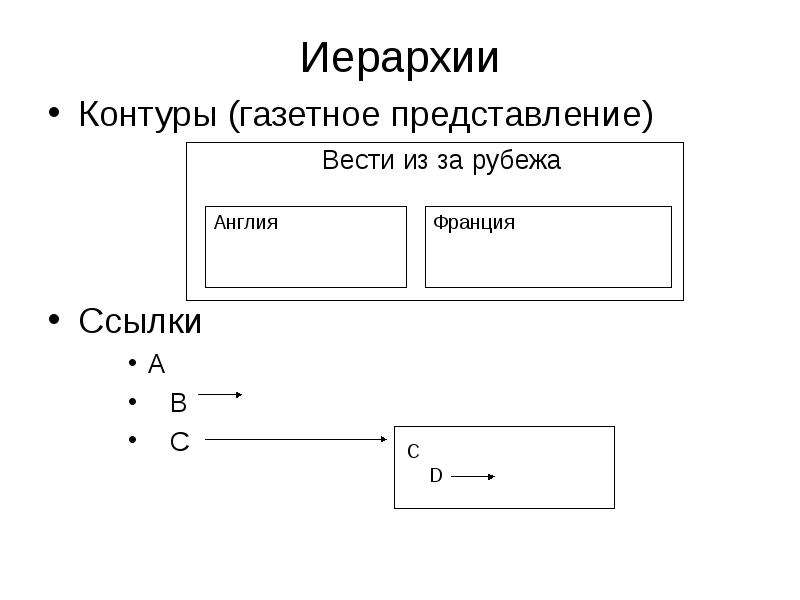

Иерархии Контуры (газетное представление) Ссылки A B C

Слайд 27

Описание слайда:

Смешанное представление

Слайд 28

Описание слайда:

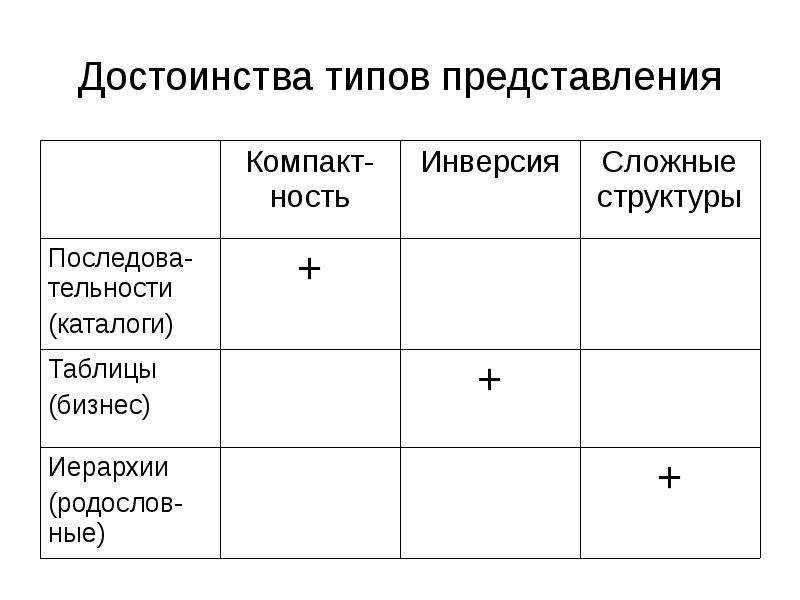

Достоинства типов представления

Слайд 29

Описание слайда:

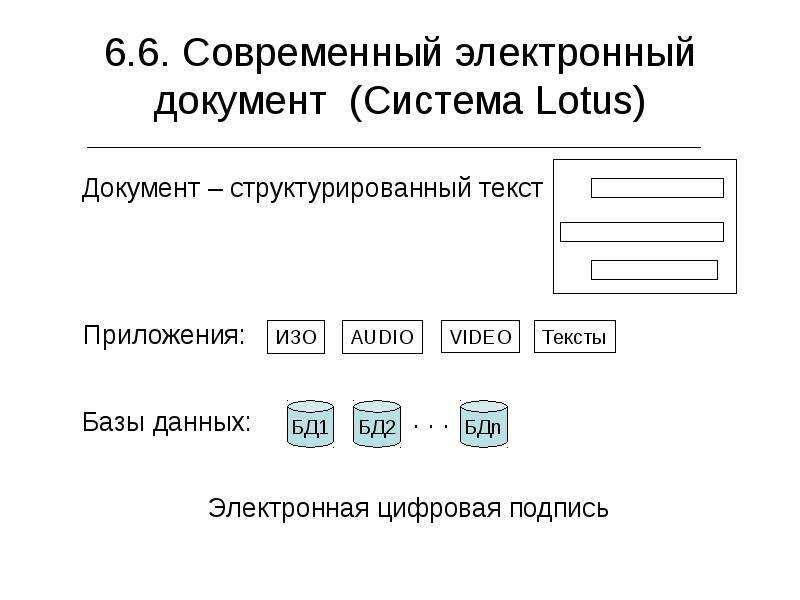

6.6. Современный электронный документ (Система Lotus)

Слайд 30

Описание слайда:

7. Запрос к БД 7.1. Компоненты запроса Что выбрать По каким условиям Как сортировать Как форматировать И 2) – функции языка запросов 3) И 4) – генератора отчетов

Слайд 31

Описание слайда:

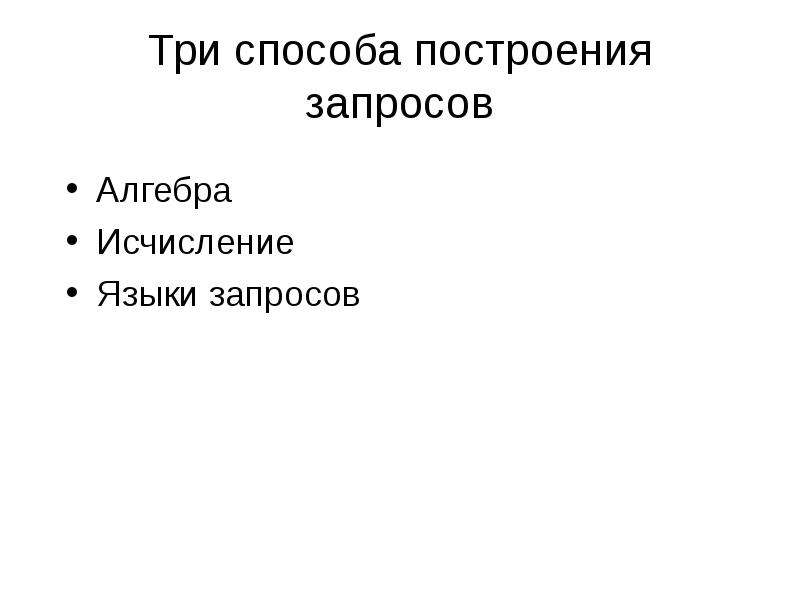

Три способа построения запросов Алгебра Исчисление Языки запросов

Слайд 32

Описание слайда:

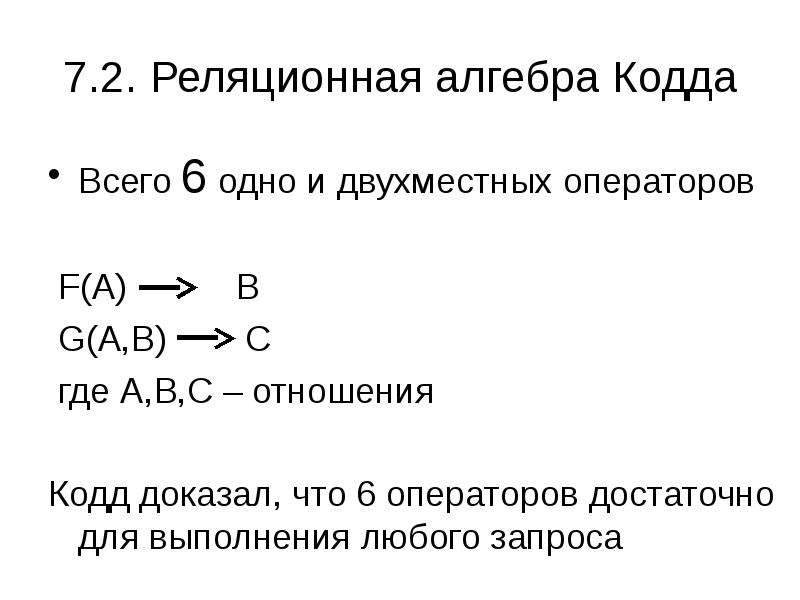

7.2. Реляционная алгебра Кодда Всего 6 одно и двухместных операторов F(A) B G(A,B) C где A,B,C – отношения Кодд доказал, что 6 операторов достаточно для выполнения любого запроса

Слайд 33

Описание слайда:

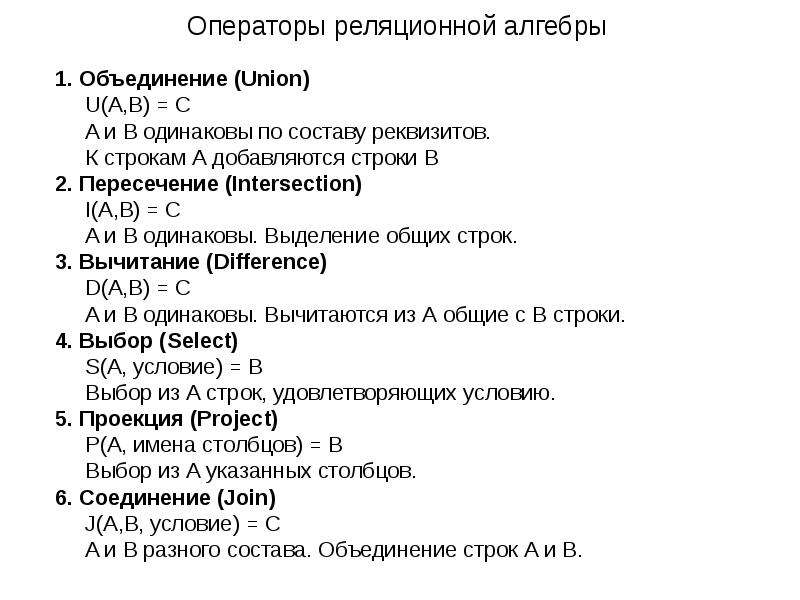

Операторы реляционной алгебры 1. Объединение (Union) U(A,B) = C A и B одинаковы по составу реквизитов. К строкам А добавляются строки В 2. Пересечение (Intersection) I(A,B) = C A и B одинаковы. Выделение общих строк. 3. Вычитание (Difference) D(A,B) = C A и B одинаковы. Вычитаются из А общие с В строки. 4. Выбор (Select) S(A, условие) = B Выбор из А строк, удовлетворяющих условию. 5. Проекция (Project) P(A, имена столбцов) = B Выбор из А указанных столбцов. 6. Соединение (Join) J(A,B, условие) = C A и B разного состава. Объединение строк А и В.

Слайд 34

Описание слайда:

U(A,B) = C

Слайд 35

Описание слайда:

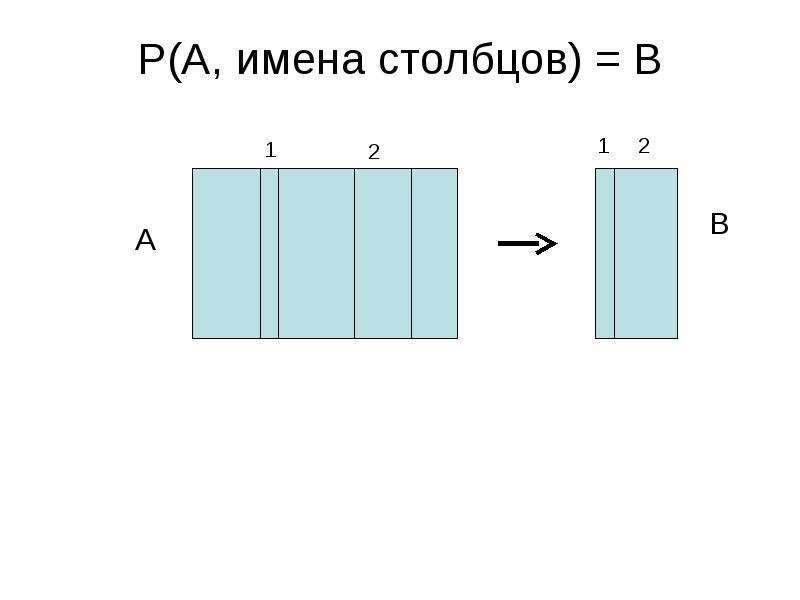

P(A, имена столбцов) = B

Слайд 36

Описание слайда:

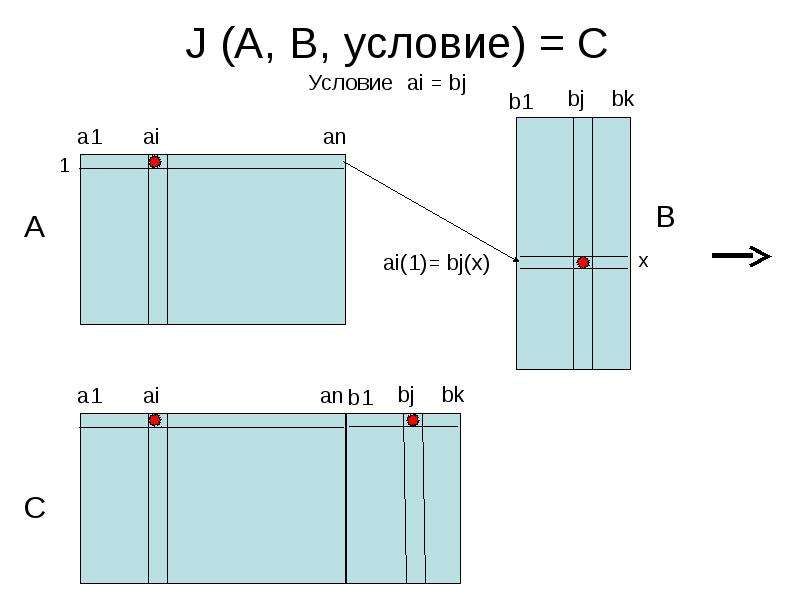

J (A, B, условие) = C

Слайд 37

Описание слайда:

7.3. Реляционное исчисление (calculus) Кодда Исчисление – знаковая система из термов (слов), формул (фраз), правил вывода новых правильных формул из уже имеющихся Знаки

Слайд 38

Описание слайда:

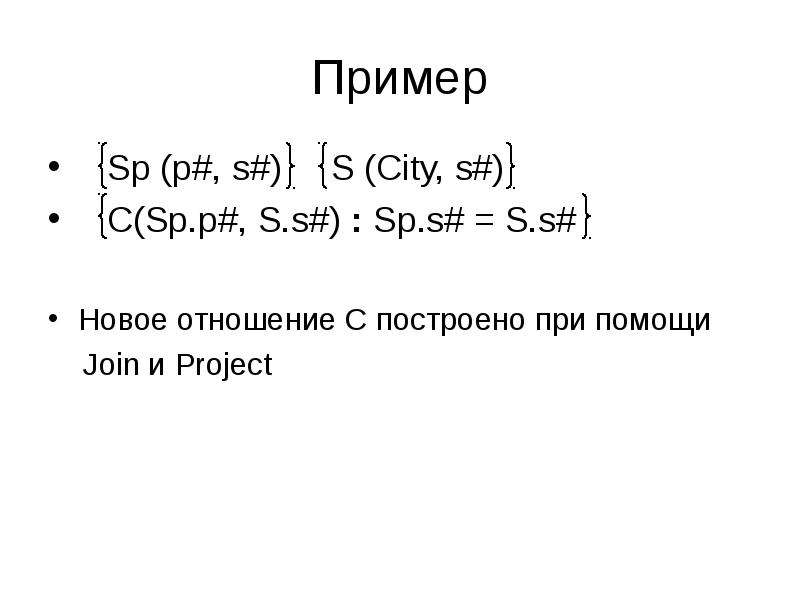

Пример Sp (p#, s#) S (City, s#) C(Sp.p#, S.s#) : Sp.s# = S.s# Новое отношение C построено при помощи Join и Project

Слайд 39

Описание слайда:

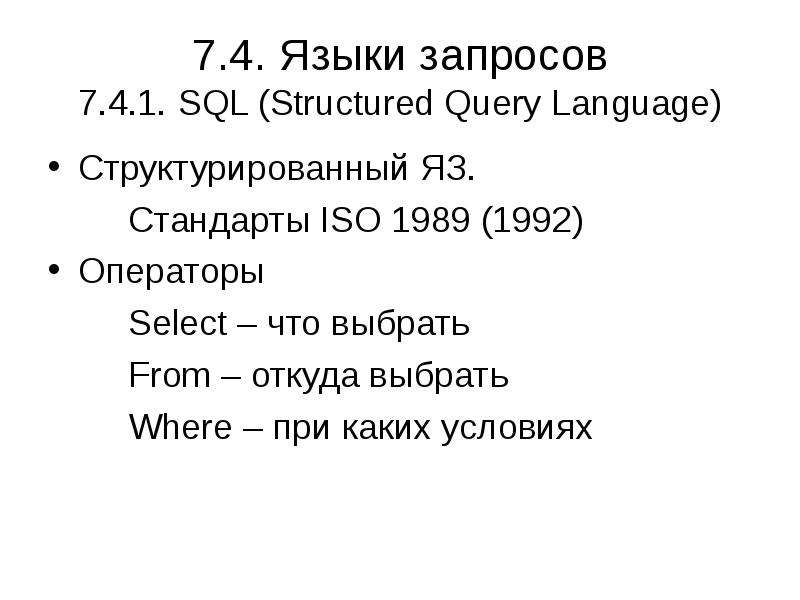

7.4. Языки запросов 7.4.1. SQL (Structured Query Language) Структурированный ЯЗ. Стандарты ISO 1989 (1992) Операторы Select – что выбрать From – откуда выбрать Where – при каких условиях

Слайд 40

Описание слайда:

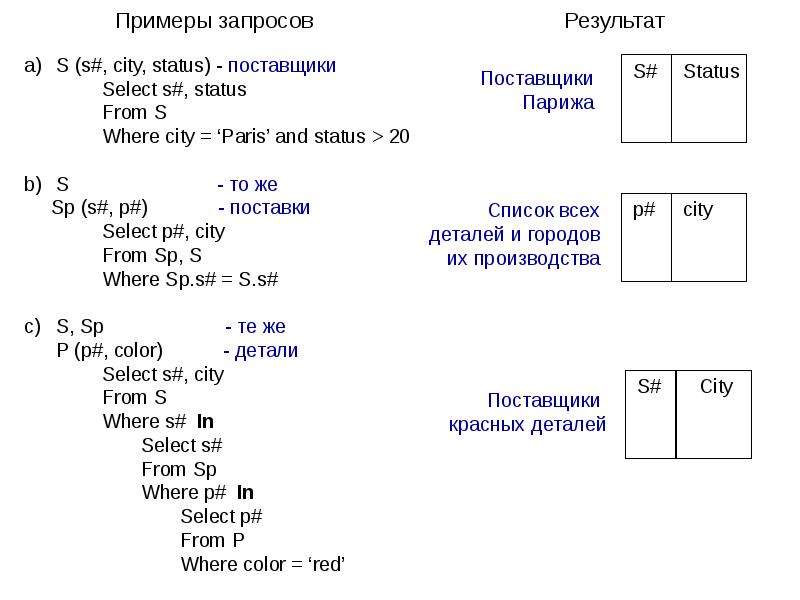

Примеры запросов Результат S (s#, city, status) - поставщики Select s#, status From S Where city = ‘Paris’ and status > 20 S - то же Sp (s#, p#) - поставки Select p#, city From Sp, S Where Sp.s# = S.s# c) S, Sp - те же P (p#, color) - детали Select s#, city From S Where s# In Select s# From Sp Where p# In Select p# From P Where color = ‘red’

Слайд 41

Описание слайда:

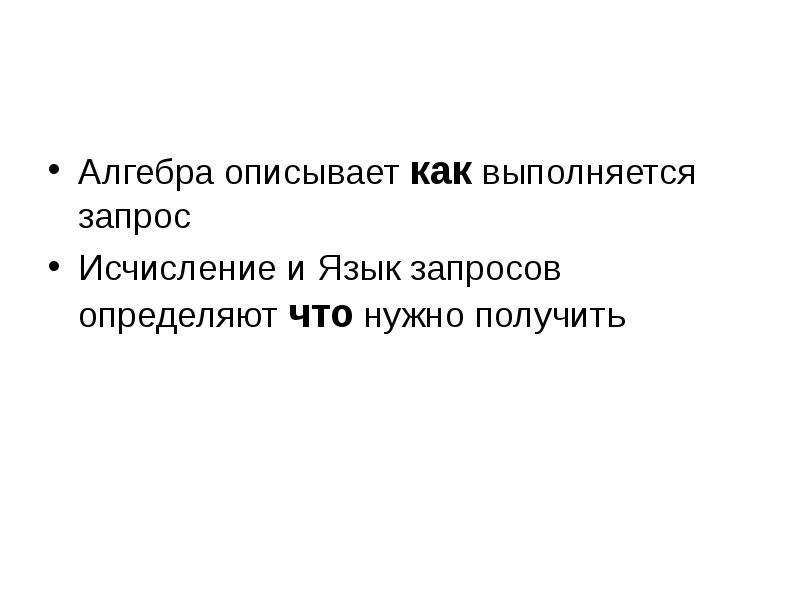

Алгебра описывает как выполняется запрос Алгебра описывает как выполняется запрос Исчисление и Язык запросов определяют что нужно получить

Слайд 42

Описание слайда:

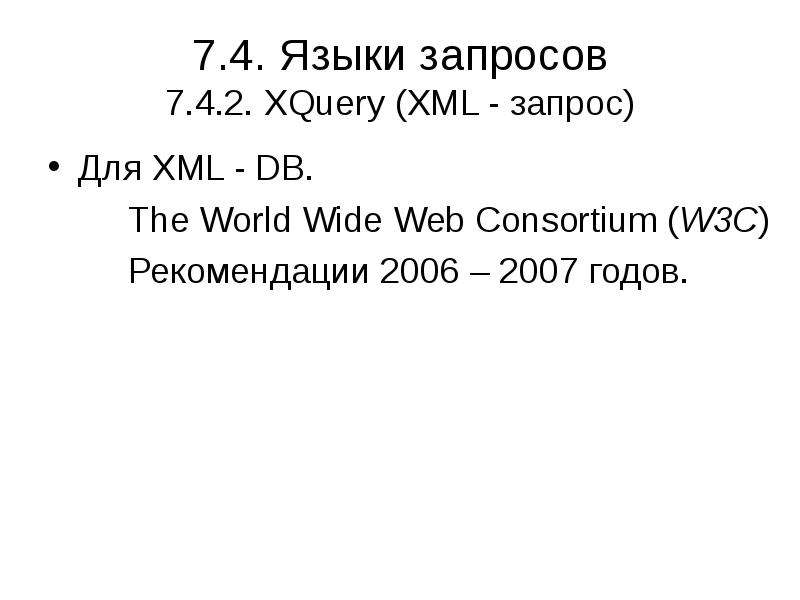

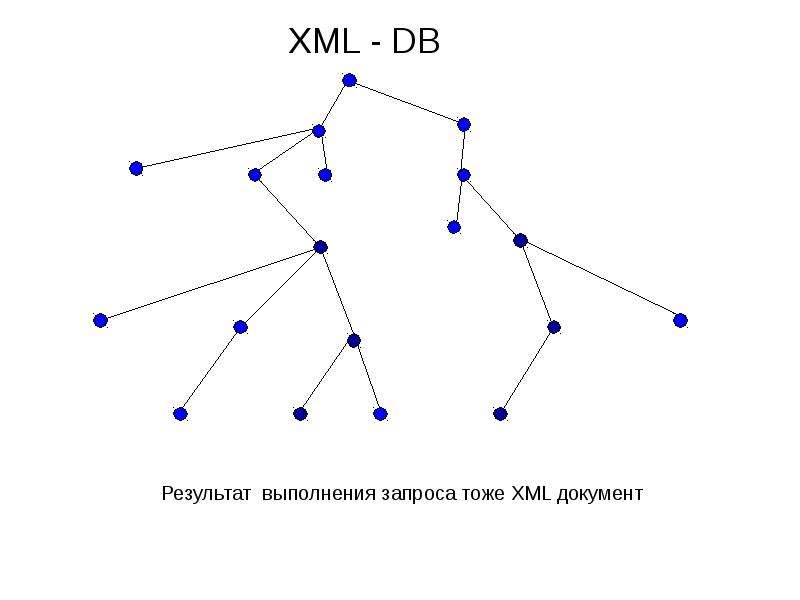

7.4. Языки запросов 7.4.2. XQuery (XML - запрос) Для XML - DB. The World Wide Web Consortium (W3C) Рекомендации 2006 – 2007 годов.

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

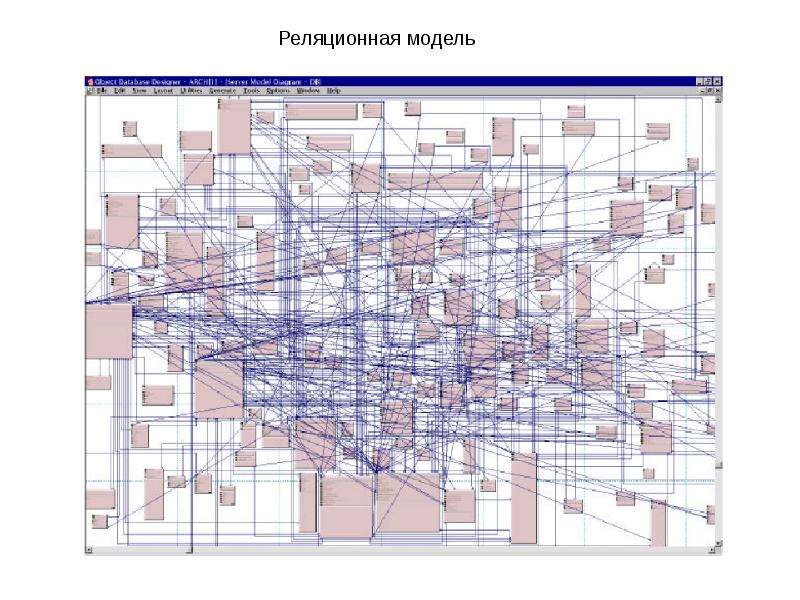

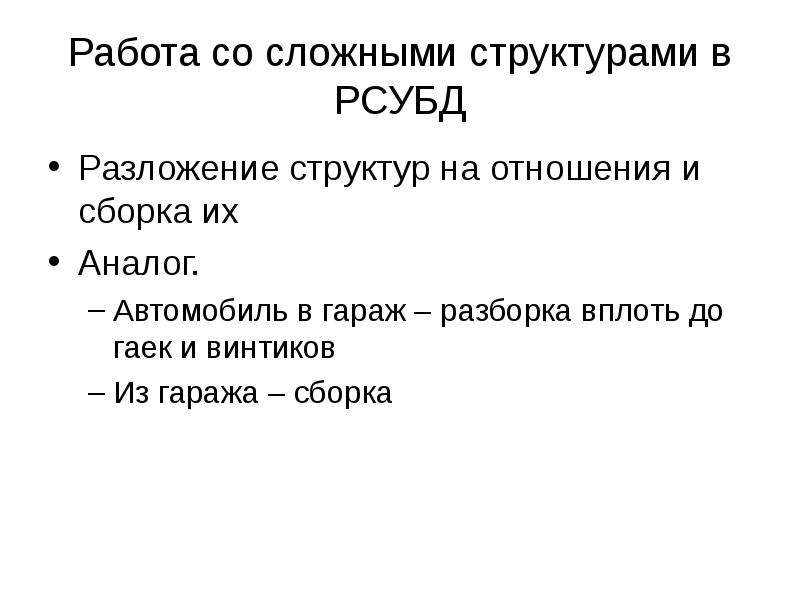

Работа со сложными структурами в РСУБД Разложение структур на отношения и сборка их Аналог. Автомобиль в гараж – разборка вплоть до гаек и винтиков Из гаража – сборка

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

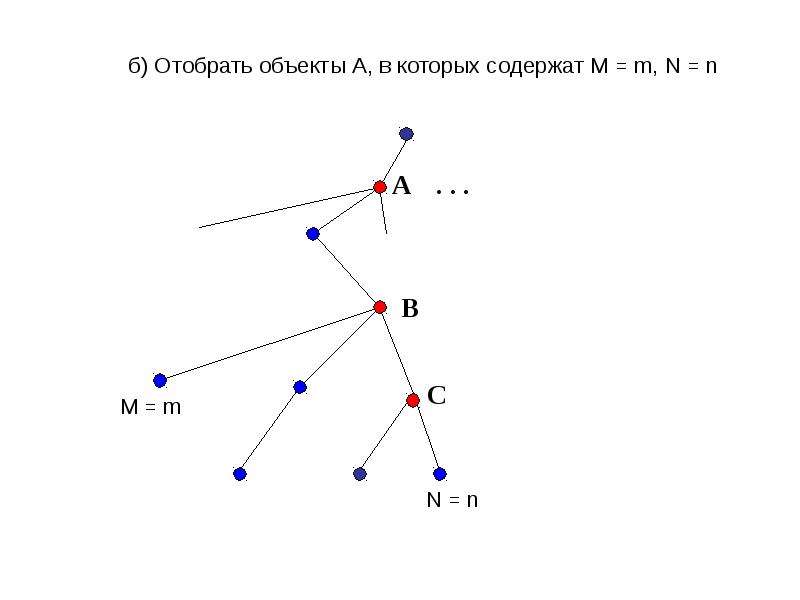

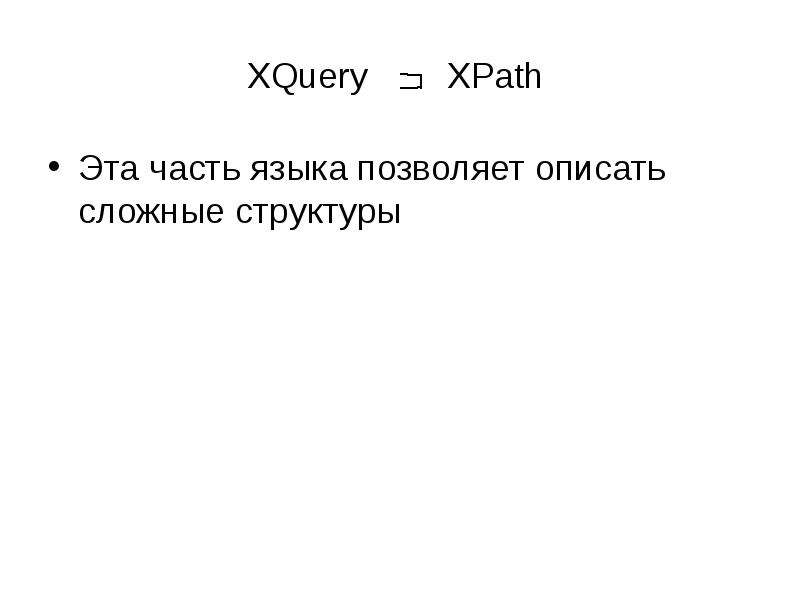

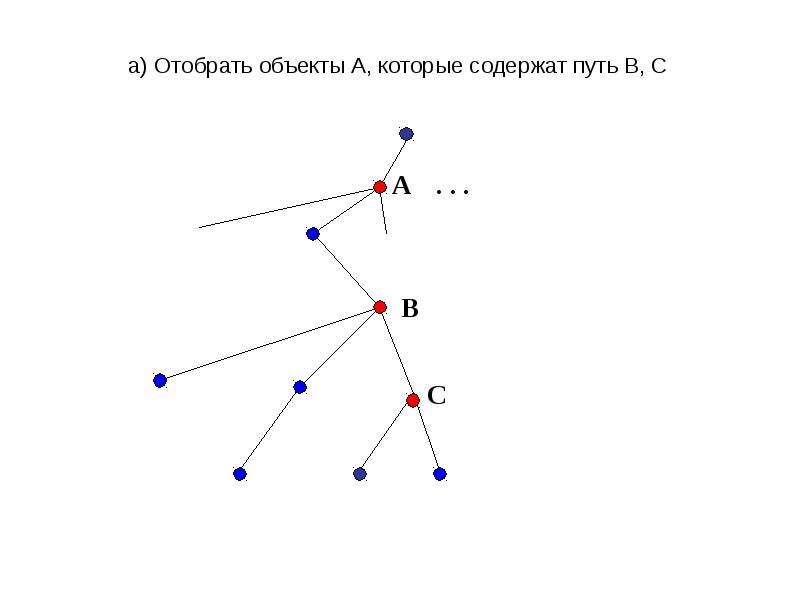

XQuery XPath Эта часть языка позволяет описать сложные структуры

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

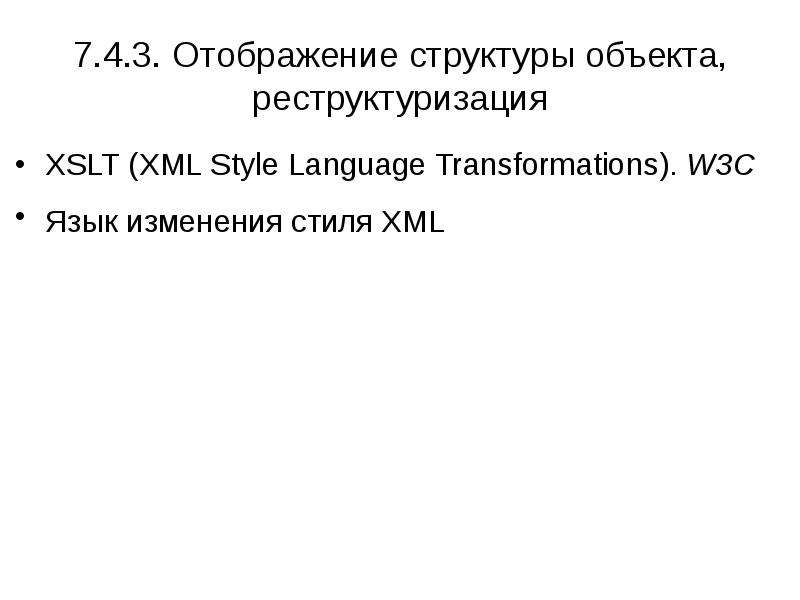

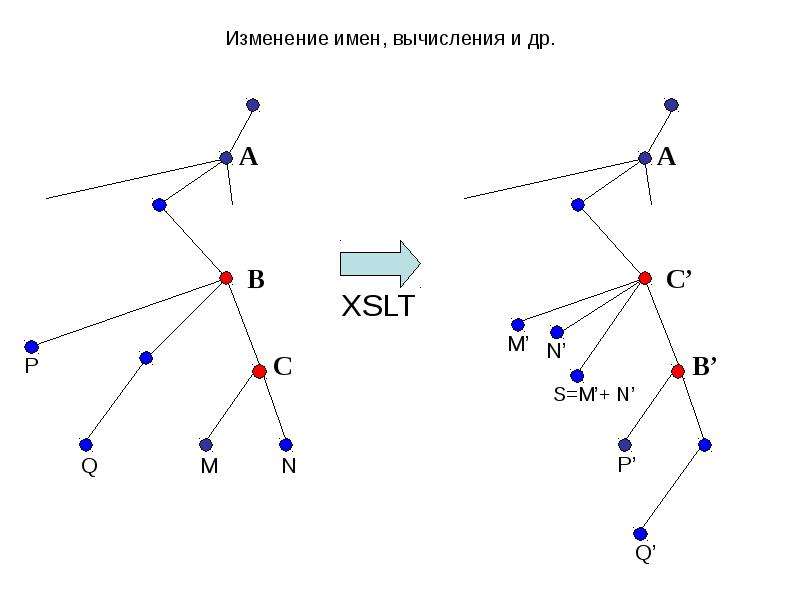

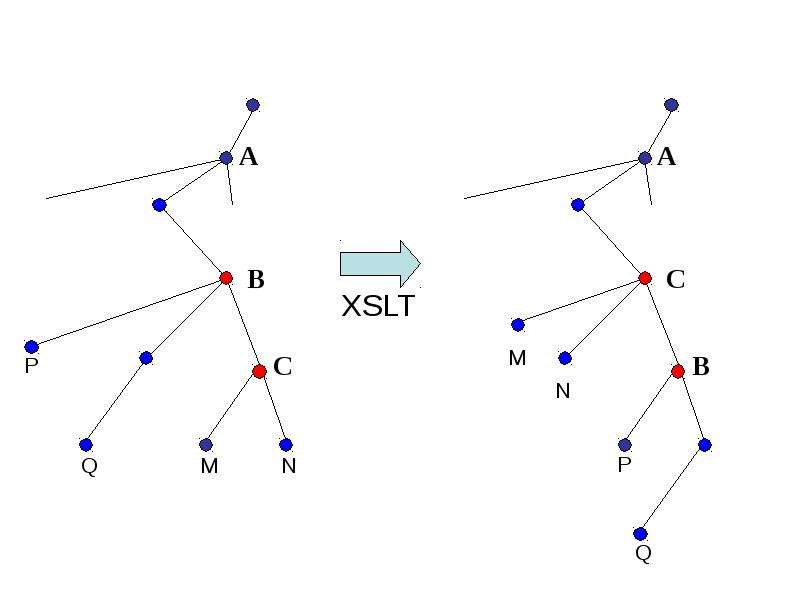

7.4.3. Отображение структуры объекта, реструктуризация XSLT (XML Style Language Transformations). W3C Язык изменения стиля XML

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

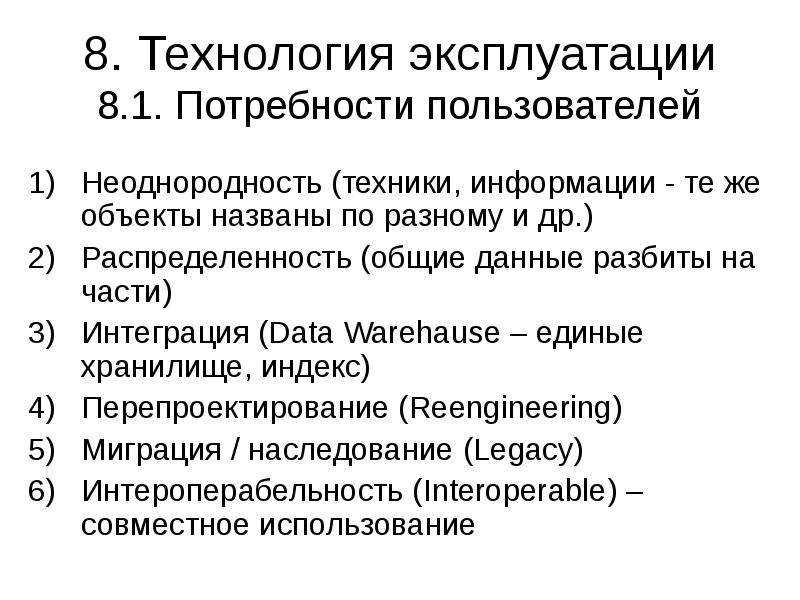

8. Технология эксплуатации 8.1. Потребности пользователей Неоднородность (техники, информации - те же объекты названы по разному и др.) Распределенность (общие данные разбиты на части) Интеграция (Data Warehause – единые хранилище, индекс) Перепроектирование (Reengineering) Миграция / наследование (Legacy) Интероперабельность (Interoperable) – совместное использование

Слайд 53

Описание слайда:

8.2. Работа в сетях Клиент – серверная модель: Файловый сервер FS

Слайд 54

Описание слайда:

2) Доступ к удаленным ресурсам (RDA –Remove Data Access) 2) Доступ к удаленным ресурсам (RDA –Remove Data Access)

Слайд 55

Описание слайда:

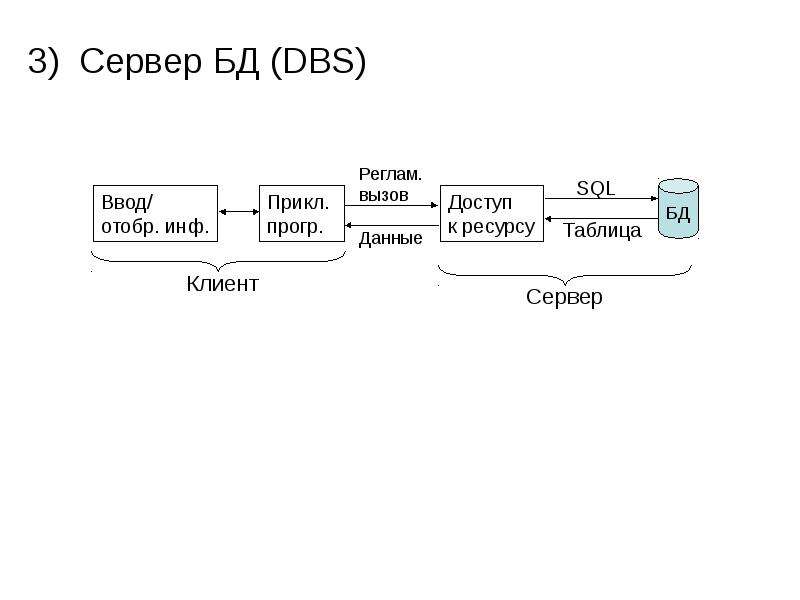

3) Сервер БД (DBS) 3) Сервер БД (DBS)

Слайд 56

Описание слайда:

4) Сервер приложений (AS – Application Server) 4) Сервер приложений (AS – Application Server)

Слайд 57

Описание слайда:

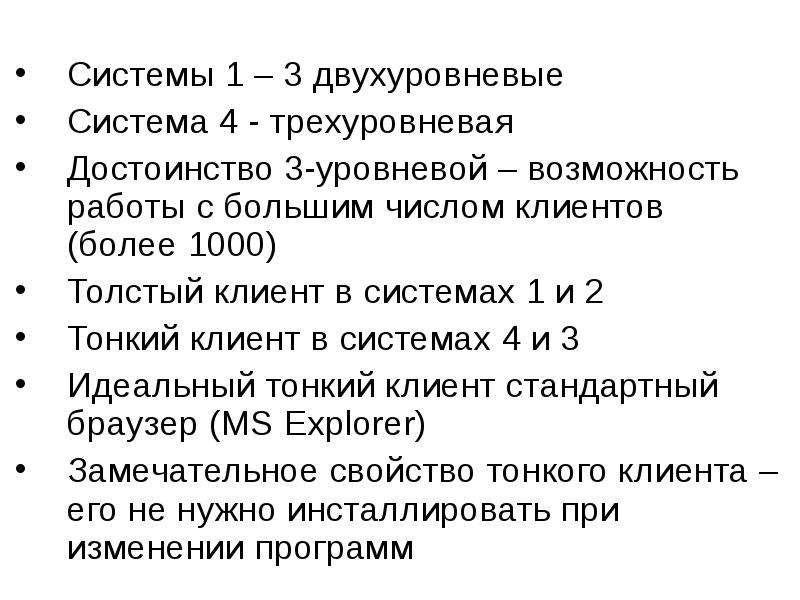

Системы 1 – 3 двухуровневые Системы 1 – 3 двухуровневые Система 4 - трехуровневая Достоинство 3-уровневой – возможность работы с большим числом клиентов (более 1000) Толстый клиент в системах 1 и 2 Тонкий клиент в системах 4 и 3 Идеальный тонкий клиент стандартный браузер (MS Explorer) Замечательное свойство тонкого клиента – его не нужно инсталлировать при изменении программ

Слайд 58

Описание слайда:

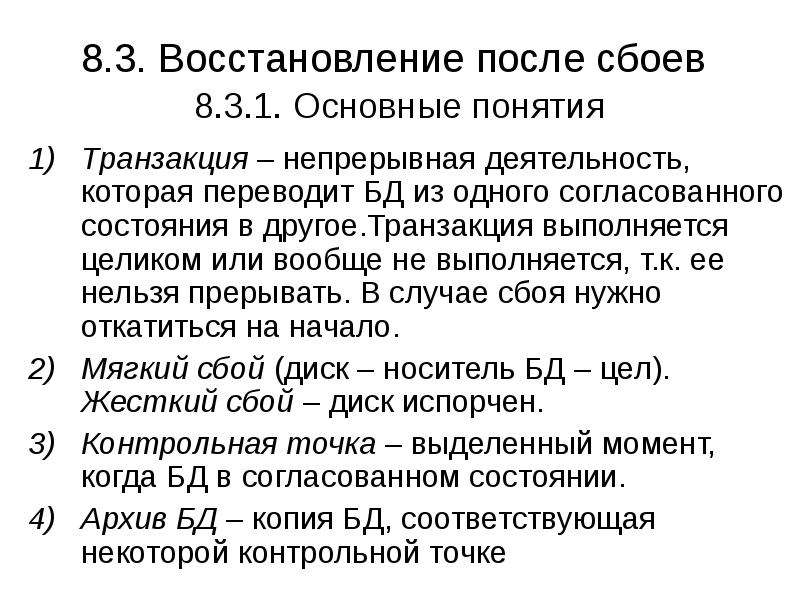

8.3. Восстановление после сбоев 8.3.1. Основные понятия Транзакция – непрерывная деятельность, которая переводит БД из одного согласованного состояния в другое.Транзакция выполняется целиком или вообще не выполняется, т.к. ее нельзя прерывать. В случае сбоя нужно откатиться на начало. Мягкий сбой (диск – носитель БД – цел). Жесткий сбой – диск испорчен. Контрольная точка – выделенный момент, когда БД в согласованном состоянии. Архив БД – копия БД, соответствующая некоторой контрольной точке

Слайд 59

Описание слайда:

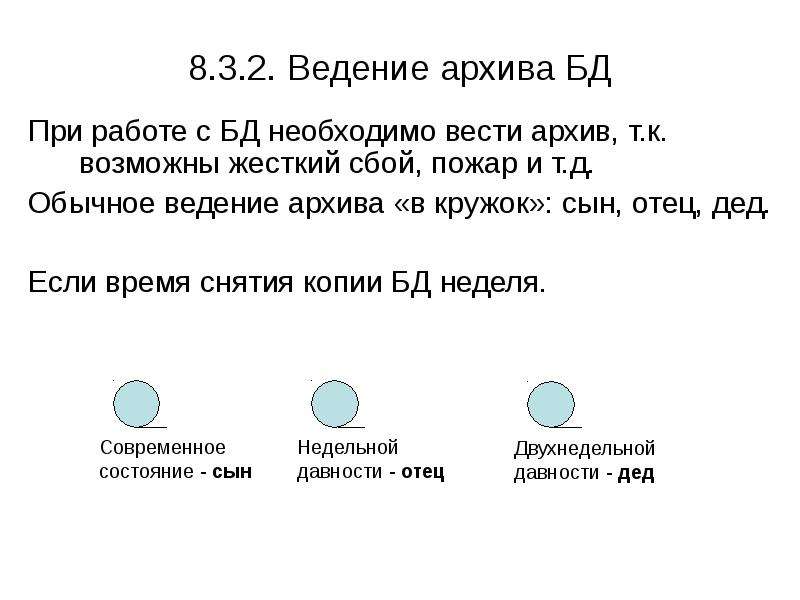

8.3.2. Ведение архива БД При работе с БД необходимо вести архив, т.к. возможны жесткий сбой, пожар и т.д. Обычное ведение архива «в кружок»: сын, отец, дед. Если время снятия копии БД неделя.

Слайд 60

Описание слайда:

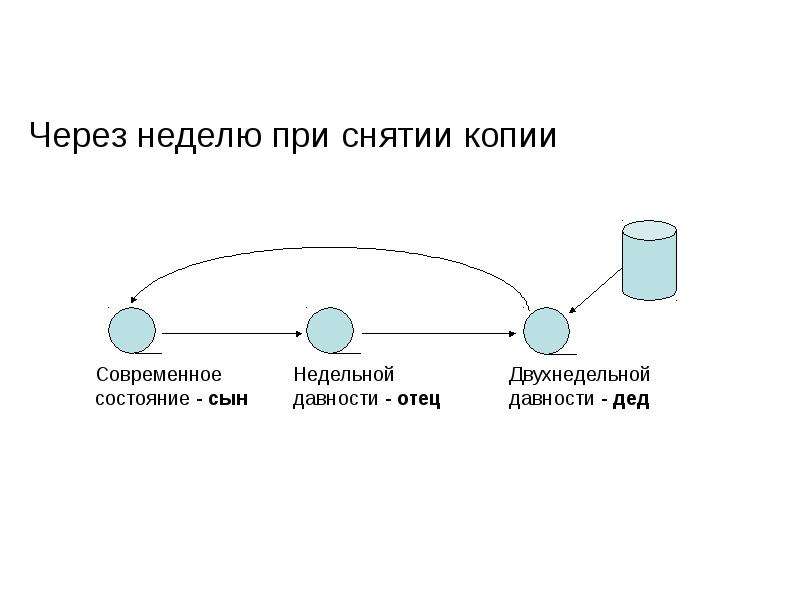

Через неделю при снятии копии Через неделю при снятии копии

Слайд 61

Описание слайда:

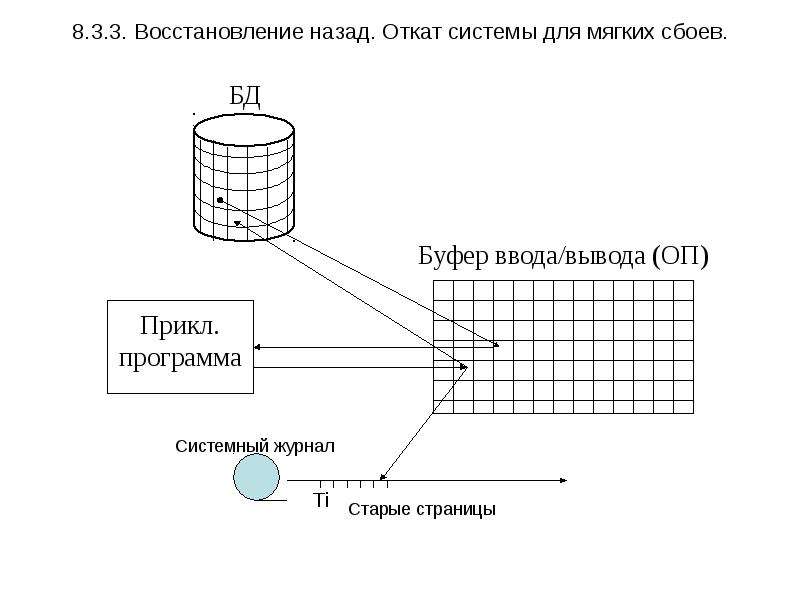

8.3.3. Восстановление назад. Откат системы для мягких сбоев.

Слайд 62

Описание слайда:

8.3.4. Восстановление вперед. Для жестких сбоев.

Слайд 63

Описание слайда:

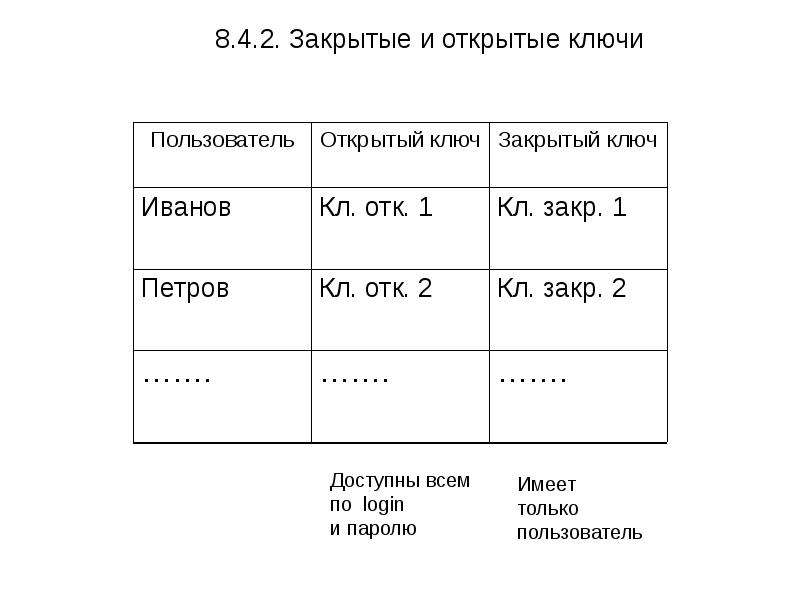

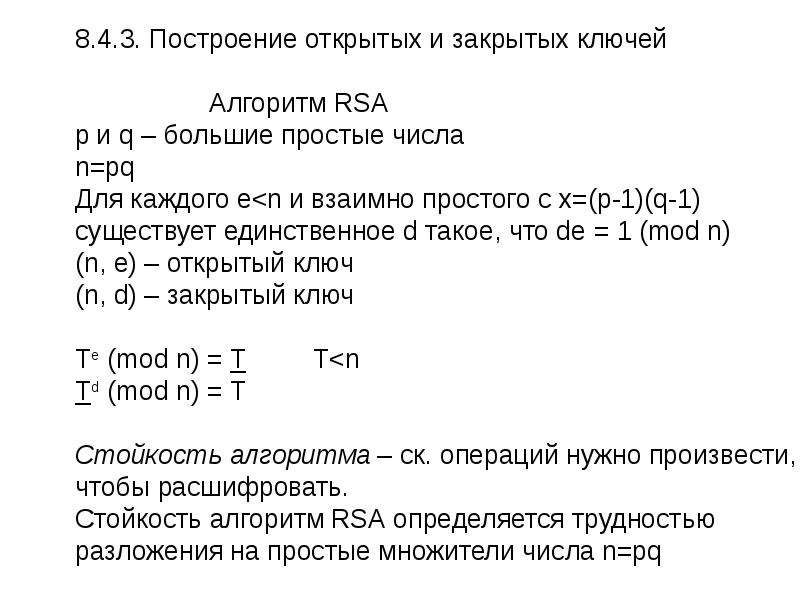

8.4. Защита информации от НСД (несанкционированного доступа) 8.4.1. Основные понятия Пароль – до 12 символов (помнит человек) Уровни секретности (от секретно, до Гос. тайны) Правила назначения пароля: Длина (от 8 до 10 символов) Ск. букв и ск. цифр Запрещенные слова Частота замены 3) Ключи – от 256 до 4 Кб (человек не помнит). Ключи выдает ФСБ.
