Слайд 1

Описание слайда:

Лекция 10 Оптические измерения

Слайд 2

Описание слайда:

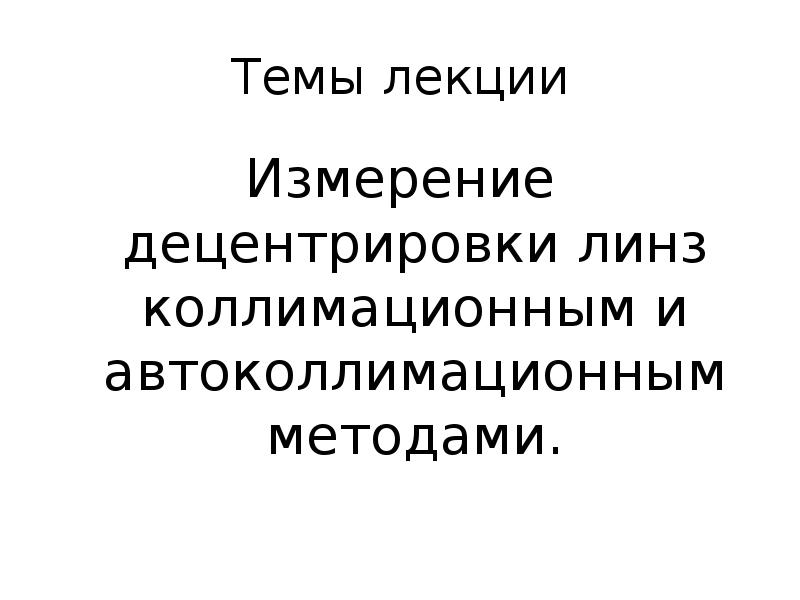

Темы лекции Измерение децентрировки линз коллимационным и автоколлимационным методами.

Слайд 3

Описание слайда:

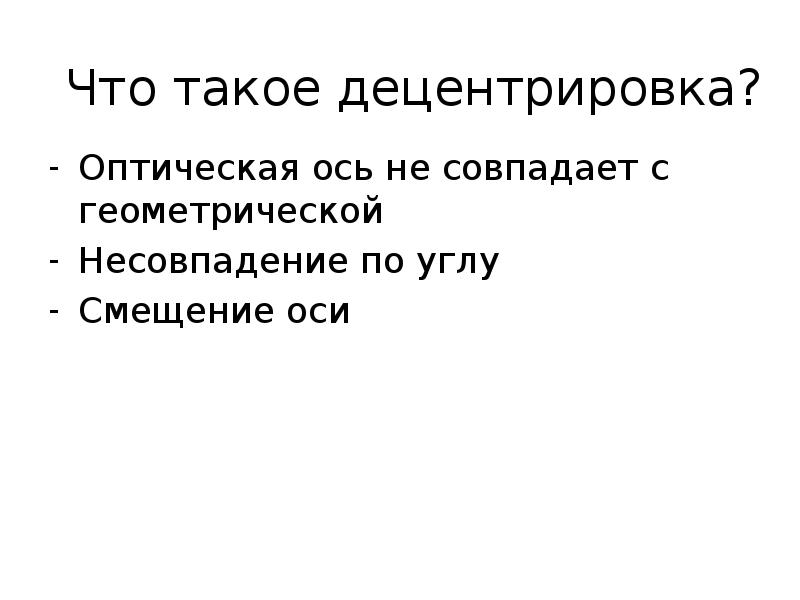

Что такое децентрировка? Оптическая ось не совпадает с геометрической Несовпадение по углу Смещение оси

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

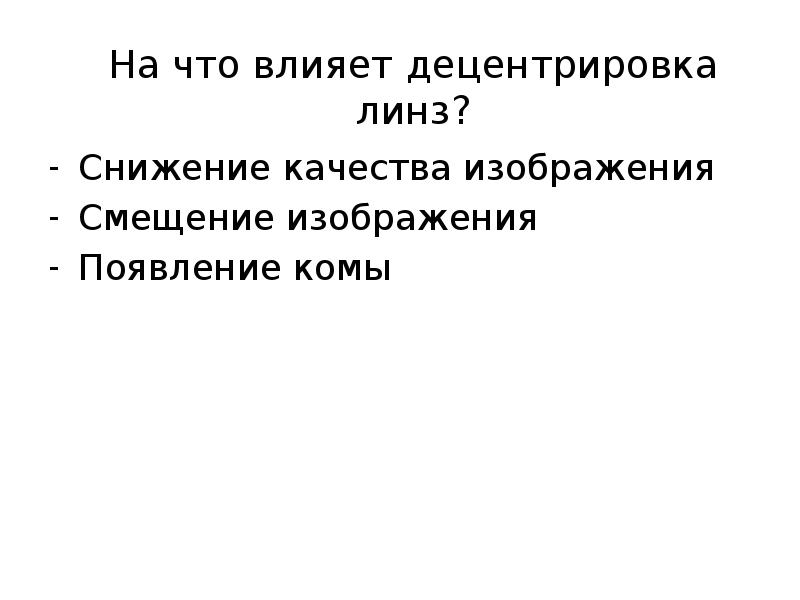

На что влияет децентрировка линз? Снижение качества изображения Смещение изображения Появление комы

Слайд 6

Описание слайда:

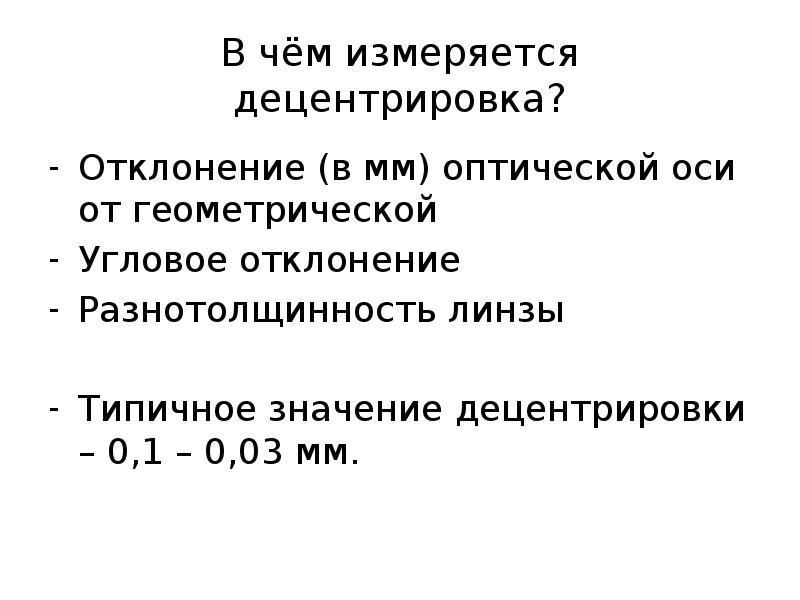

В чём измеряется децентрировка? Отклонение (в мм) оптической оси от геометрической Угловое отклонение Разнотолщинность линзы Типичное значение децентрировки – 0,1 – 0,03 мм.

Слайд 7

Описание слайда:

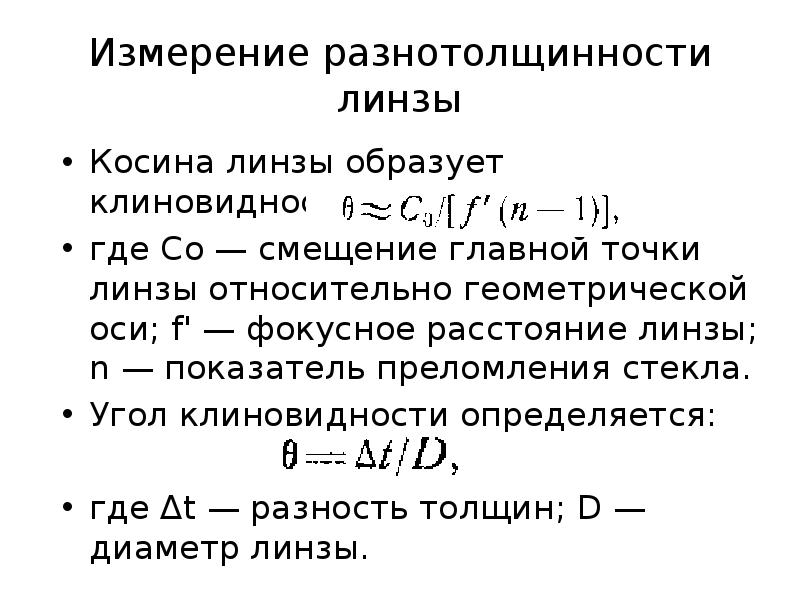

Измерение разнотолщинности линзы Косина линзы образует клиновидность с углом где Со — смещение главной точки линзы относительно геометрической оси; f' — фокусное расстояние линзы; n — показатель преломления стекла. Угол клиновидности определяется: где Δt — разность толщин; D — диаметр линзы.

Слайд 8

Описание слайда:

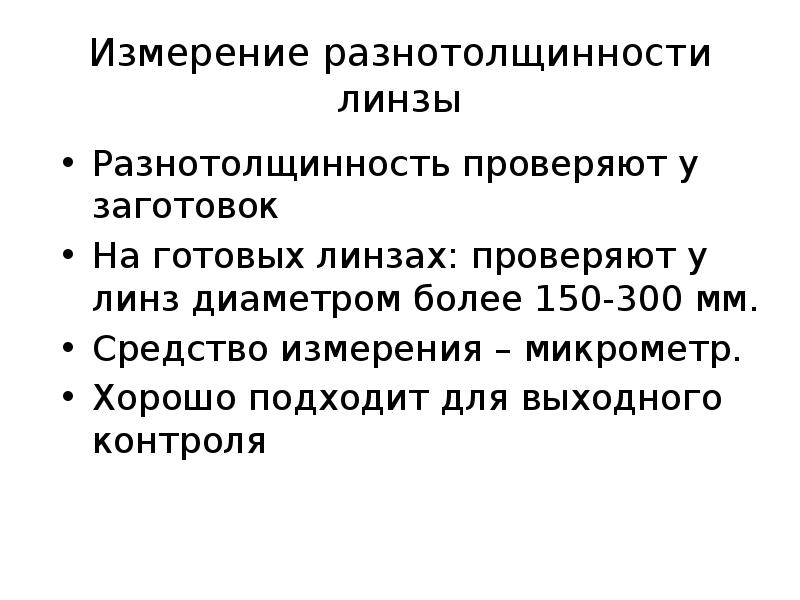

Измерение разнотолщинности линзы Разнотолщинность проверяют у заготовок На готовых линзах: проверяют у линз диаметром более 150-300 мм. Средство измерения – микрометр. Хорошо подходит для выходного контроля

Слайд 9

Описание слайда:

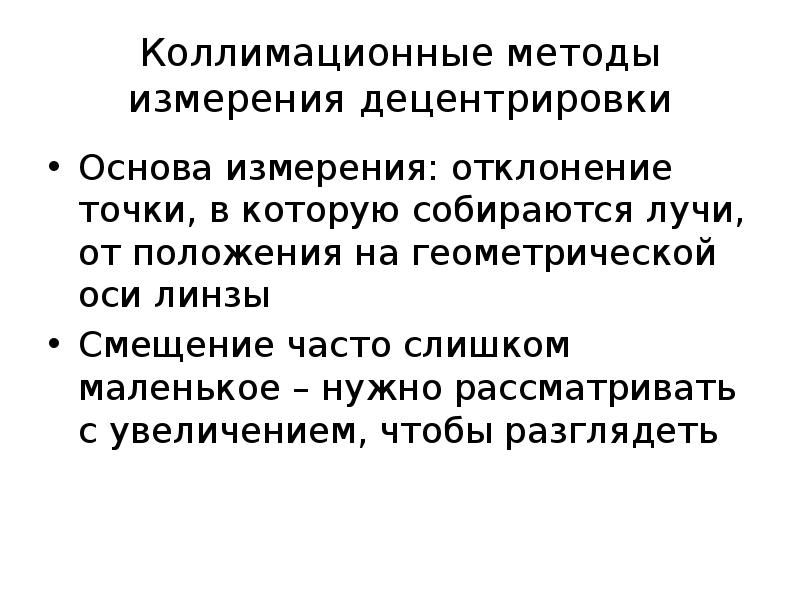

Коллимационные методы измерения децентрировки Основа измерения: отклонение точки, в которую собираются лучи, от положения на геометрической оси линзы Смещение часто слишком маленькое – нужно рассматривать с увеличением, чтобы разглядеть

Слайд 10

Описание слайда:

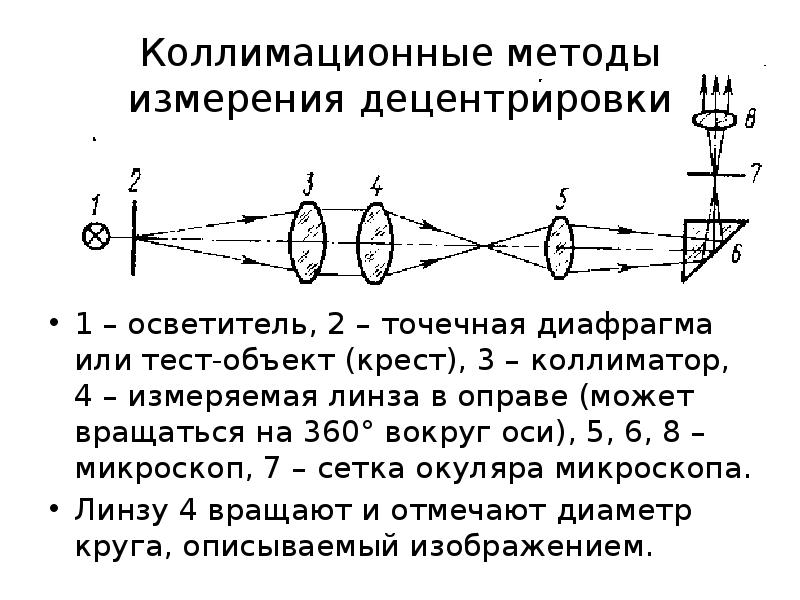

Коллимационные методы измерения децентрировки 1 – осветитель, 2 – точечная диафрагма или тест-объект (крест), 3 – коллиматор, 4 – измеряемая линза в оправе (может вращаться на 360° вокруг оси), 5, 6, 8 – микроскоп, 7 – сетка окуляра микроскопа. Линзу 4 вращают и отмечают диаметр круга, описываемый изображением.

Слайд 11

Описание слайда:

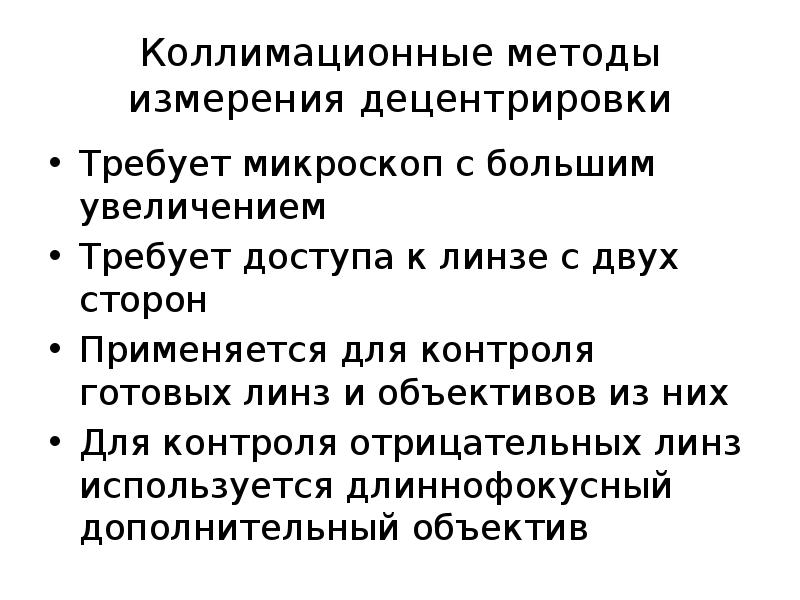

Коллимационные методы измерения децентрировки Требует микроскоп с большим увеличением Требует доступа к линзе с двух сторон Применяется для контроля готовых линз и объективов из них Для контроля отрицательных линз используется длиннофокусный дополнительный объектив

Слайд 12

Описание слайда:

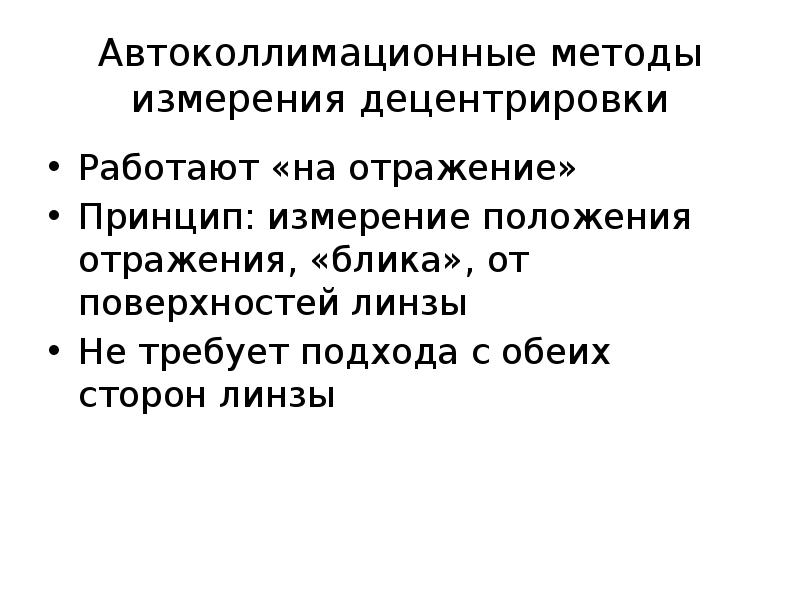

Автоколлимационные методы измерения децентрировки Работают «на отражение» Принцип: измерение положения отражения, «блика», от поверхностей линзы Не требует подхода с обеих сторон линзы

Слайд 13

Описание слайда:

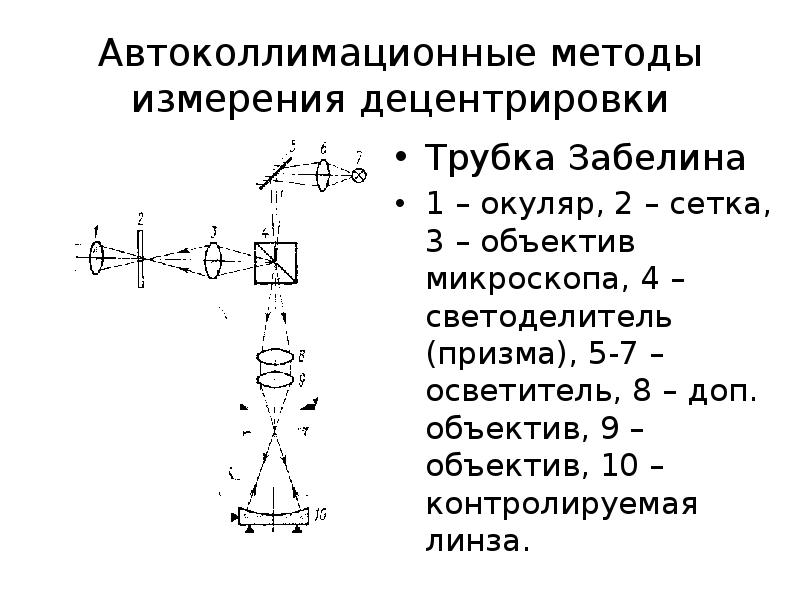

Автоколлимационные методы измерения децентрировки Трубка Забелина 1 – окуляр, 2 – сетка, 3 – объектив микроскопа, 4 – светоделитель (призма), 5-7 – осветитель, 8 – доп. объектив, 9 – объектив, 10 – контролируемая линза.

Слайд 14

Описание слайда:

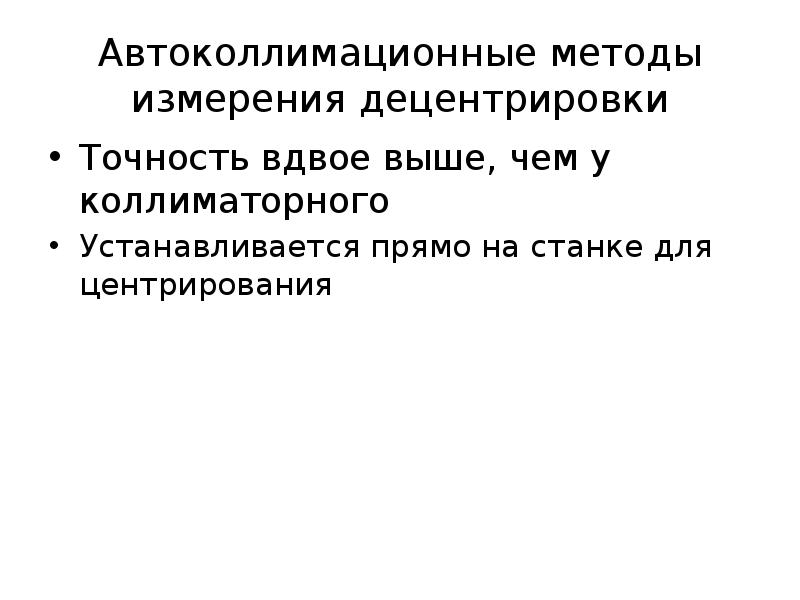

Автоколлимационные методы измерения децентрировки Точность вдвое выше, чем у коллиматорного Устанавливается прямо на станке для центрирования

Слайд 15

Описание слайда:

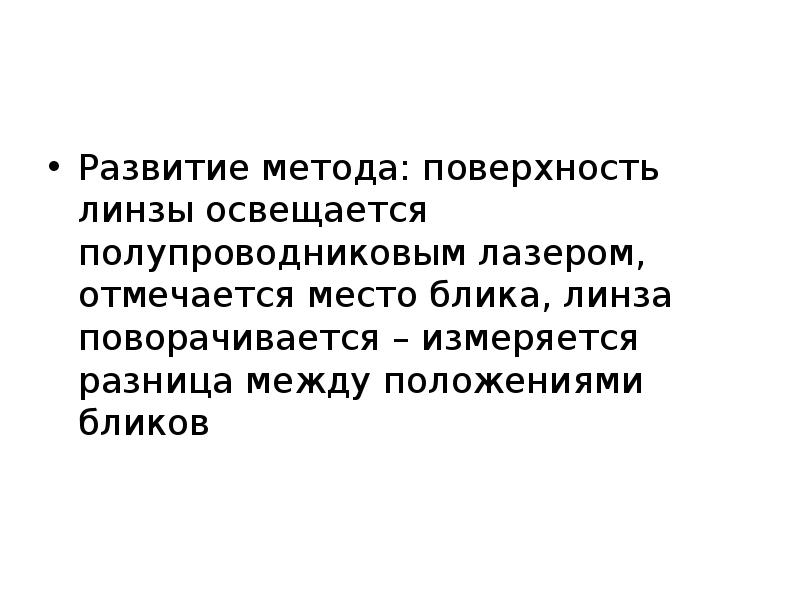

Развитие метода: поверхность линзы освещается полупроводниковым лазером, отмечается место блика, линза поворачивается – измеряется разница между положениями бликов

Слайд 16

Описание слайда:

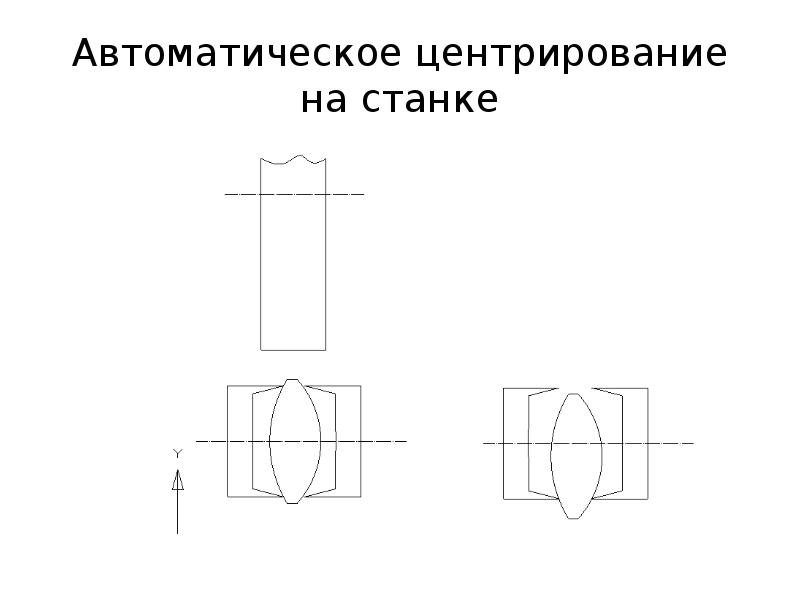

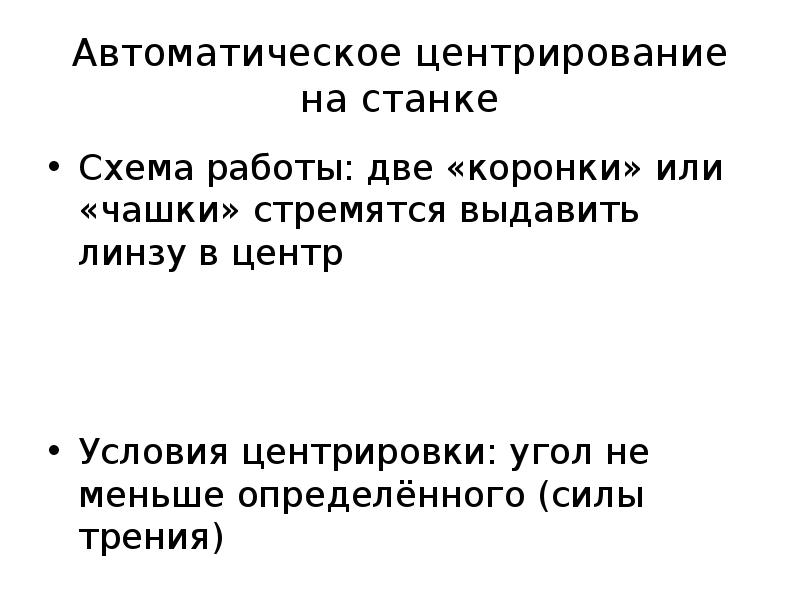

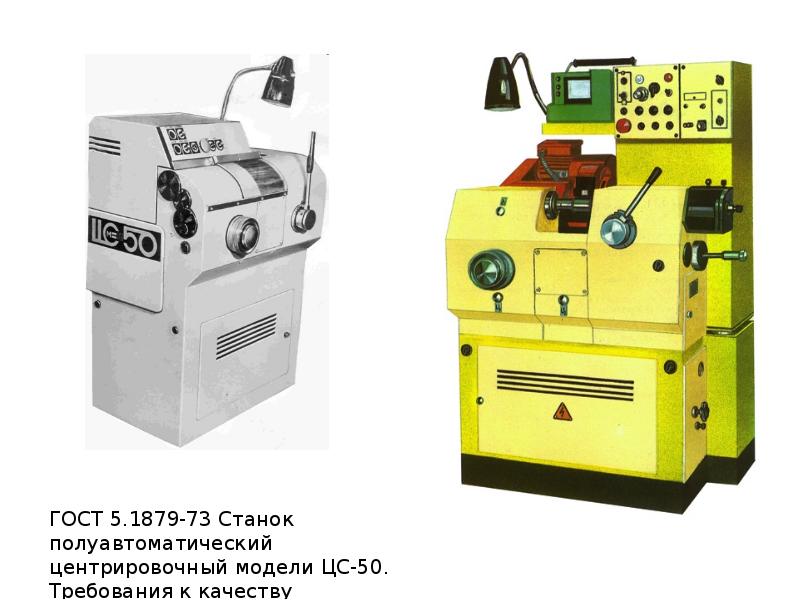

Автоматическое центрирование на станке Схема работы: две «коронки» или «чашки» стремятся выдавить линзу в центр Условия центрировки: угол не меньше определённого (силы трения)
