Слайд 1

Описание слайда:

Изомеризация пентан-гексановой фракции

Слайд 2

Описание слайда:

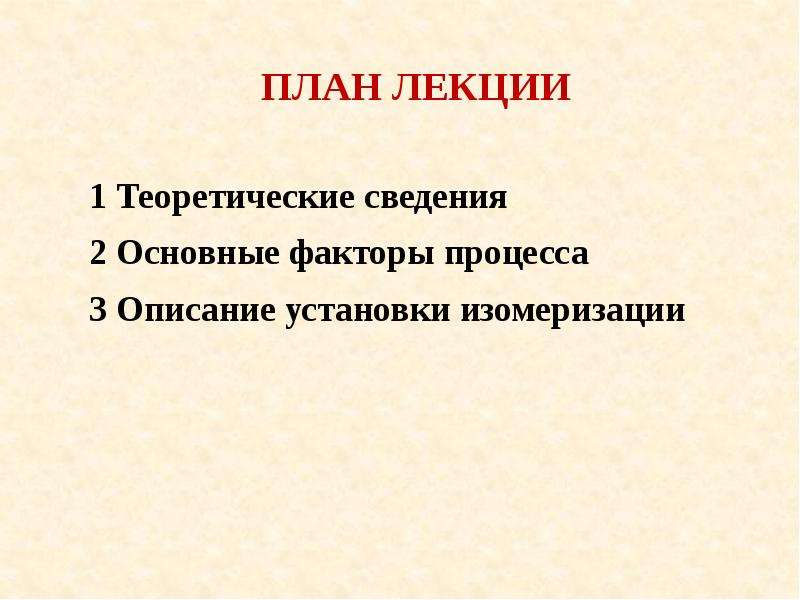

ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Описание установки изомеризации

Слайд 3

Описание слайда:

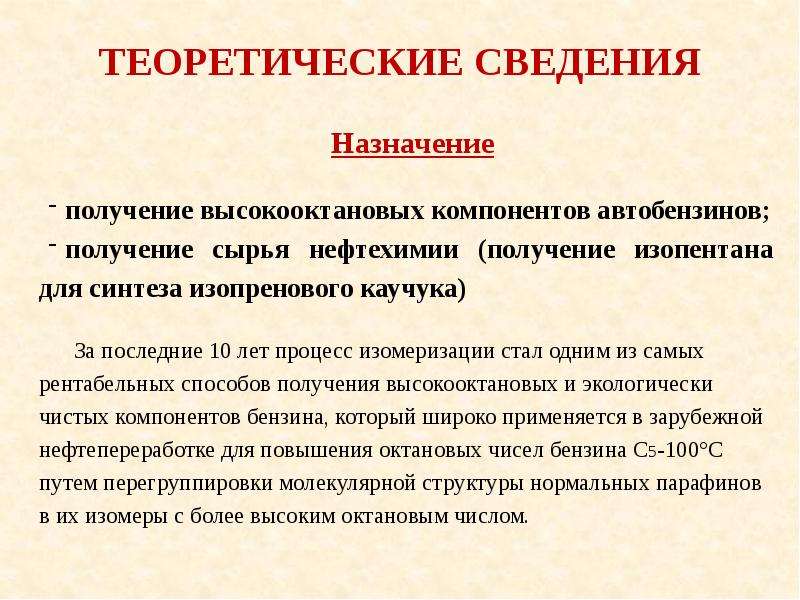

Теоретические сведения

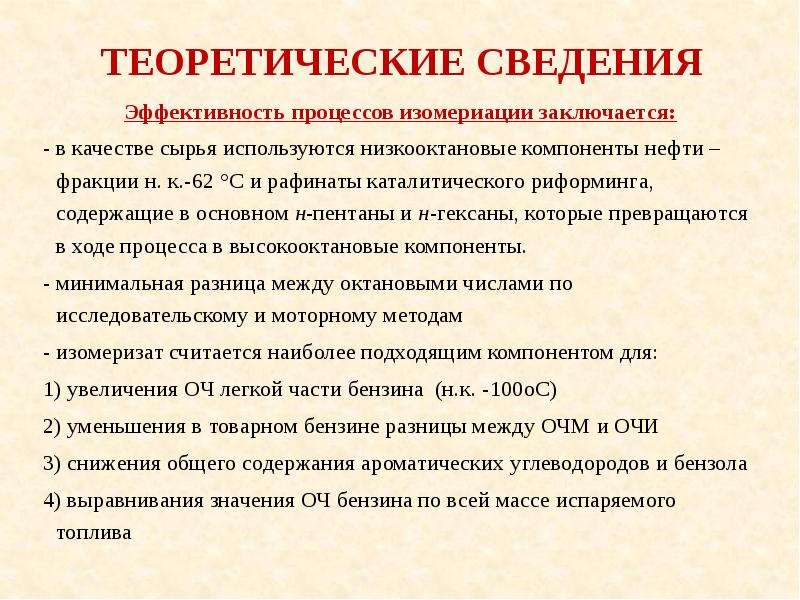

Слайд 4

Описание слайда:

Теоретические сведения Эффективность процессов изомериации заключается: - в качестве сырья используются низкооктановые компоненты нефти – фракции н. к.-62 °С и рафинаты каталитического риформинга, содержащие в основном н-пентаны и н-гексаны, которые превращаются в ходе процесса в высокооктановые компоненты. - минимальная разница между октановыми числами по исследовательскому и моторному методам - изомеризат считается наиболее подходящим компонентом для: 1) увеличения ОЧ легкой части бензина (н.к. -100оС) 2) уменьшения в товарном бензине разницы между ОЧМ и ОЧИ 3) снижения общего содержания ароматических углеводородов и бензола 4) выравнивания значения ОЧ бензина по всей массе испаряемого топлива

Слайд 5

Описание слайда:

Факторы инвестиционной привлекательности процесса изомеризации легких бензиновых фракций

Слайд 6

Описание слайда:

Теоретические сведения

Слайд 7

Описание слайда:

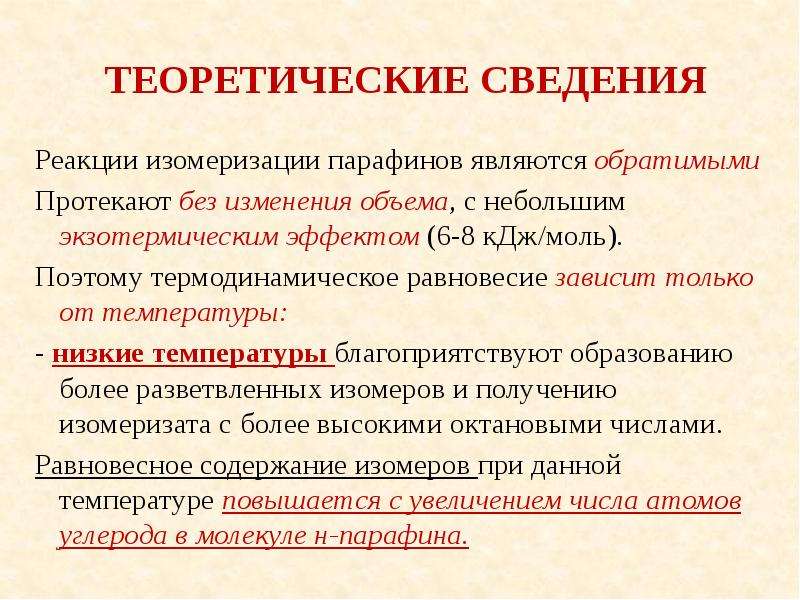

Теоретические сведения Реакции изомеризации парафинов являются обратимыми Протекают без изменения объема, с небольшим экзотермическим эффектом (6-8 кДж/моль). Поэтому термодинамическое равновесие зависит только от температуры: - низкие температуры благоприятствуют образованию более разветвленных изомеров и получению изомеризата с более высокими октановыми числами. Равновесное содержание изомеров при данной температуре повышается с увеличением числа атомов углерода в молекуле н-парафина.

Слайд 8

Описание слайда:

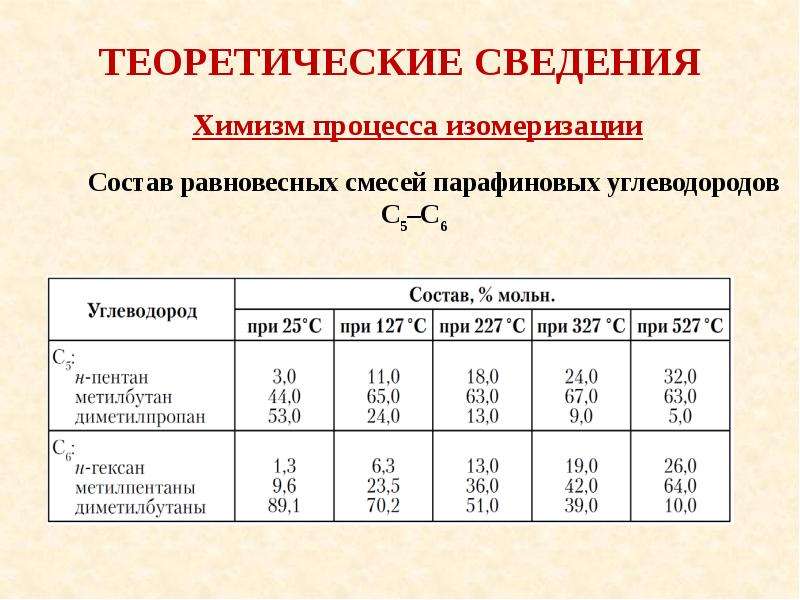

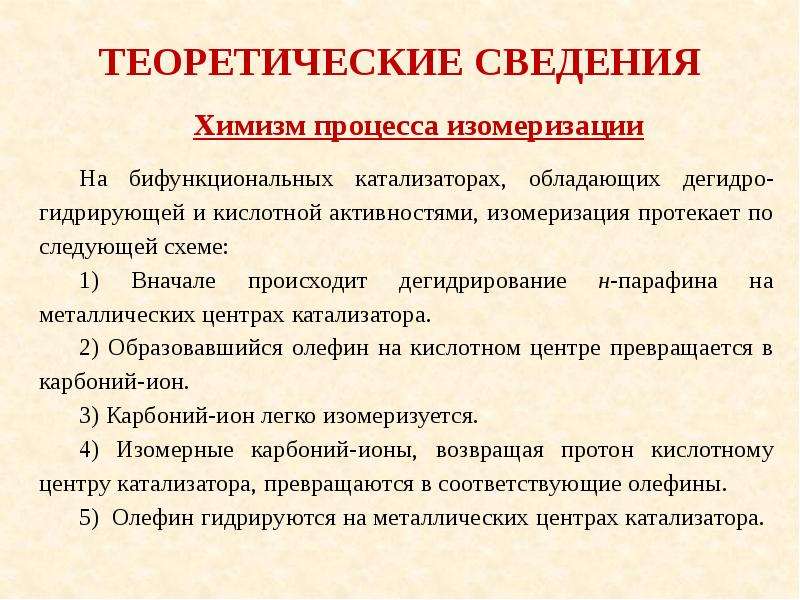

Теоретические сведения

Слайд 9

Описание слайда:

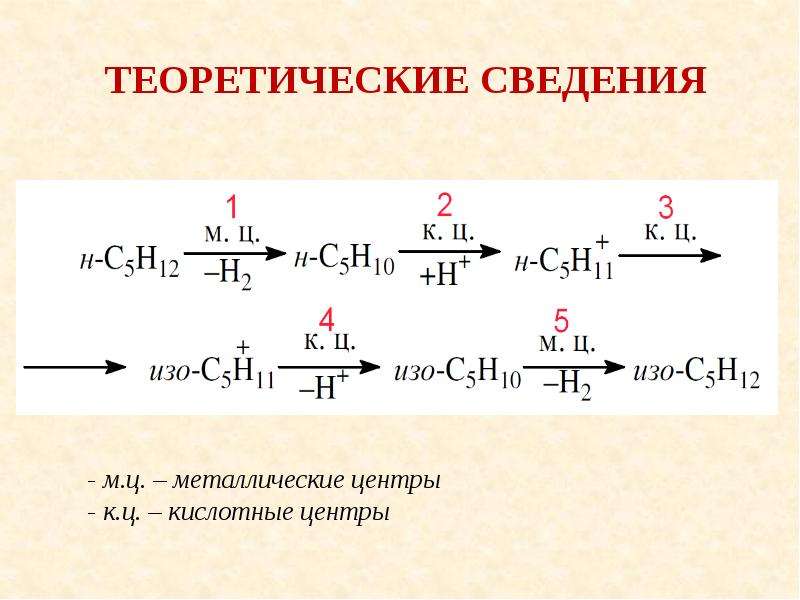

Теоретические сведения

Слайд 10

Описание слайда:

Теоретические сведения

Слайд 11

Описание слайда:

Теоретические сведения

Слайд 12

Описание слайда:

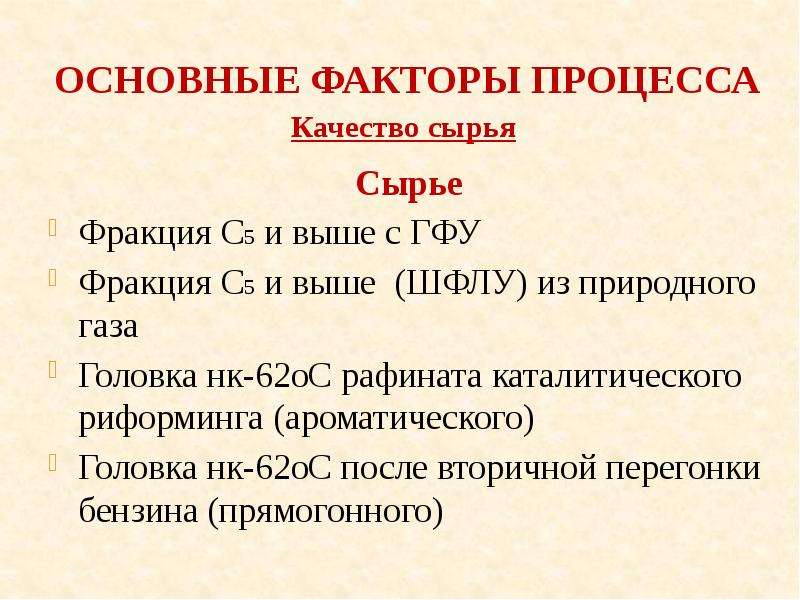

Основные факторы процесса Сырье Фракция С5 и выше с ГФУ Фракция С5 и выше (ШФЛУ) из природного газа Головка нк-62оС рафината каталитического риформинга (ароматического) Головка нк-62оС после вторичной перегонки бензина (прямогонного)

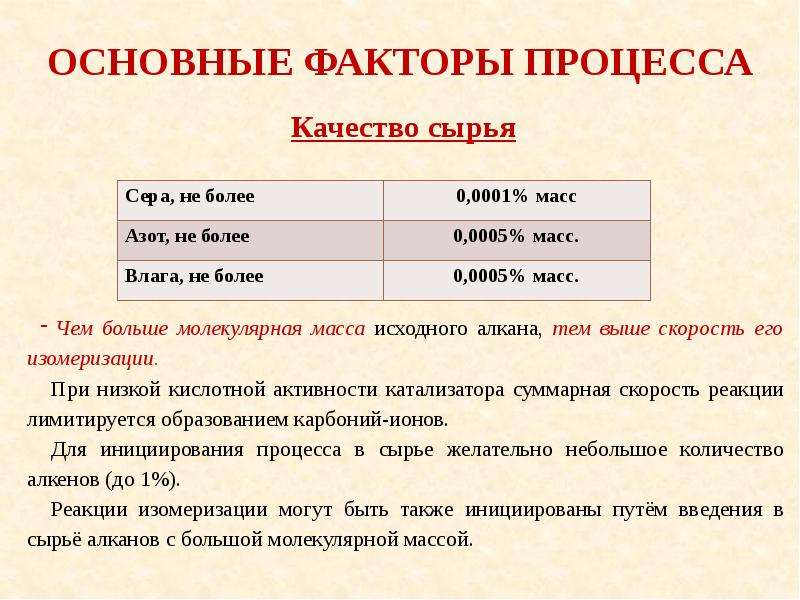

Слайд 13

Описание слайда:

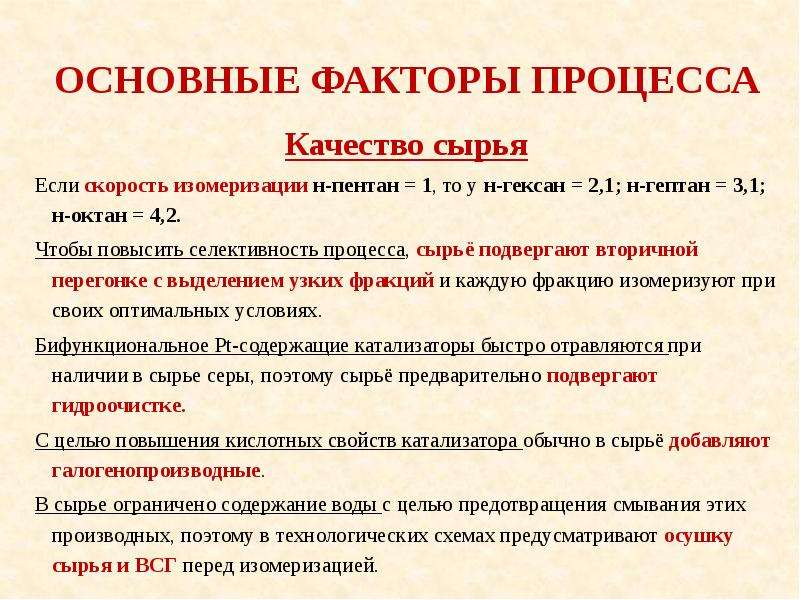

Основные факторы процесса Качество сырья Если скорость изомеризации н-пентан = 1, то у н-гексан = 2,1; н-гептан = 3,1; н-октан = 4,2. Чтобы повысить селективность процесса, сырьё подвергают вторичной перегонке с выделением узких фракций и каждую фракцию изомеризуют при своих оптимальных условиях. Бифункциональное Pt-содержащие катализаторы быстро отравляются при наличии в сырье серы, поэтому сырьё предварительно подвергают гидроочистке. С целью повышения кислотных свойств катализатора обычно в сырьё добавляют галогенопроизводные. В сырье ограничено содержание воды с целью предотвращения смывания этих производных, поэтому в технологических схемах предусматривают осушку сырья и ВСГ перед изомеризацией.

Слайд 14

Описание слайда:

Основные факторы процесса

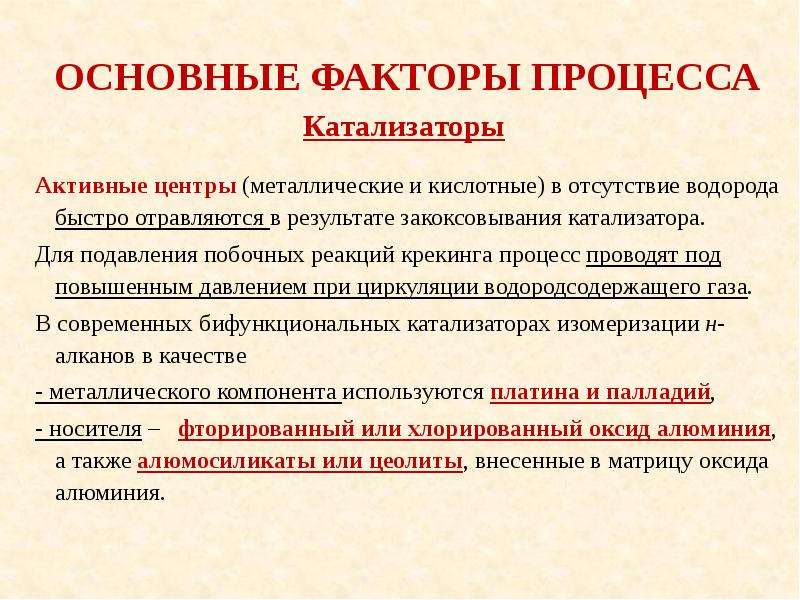

Слайд 15

Описание слайда:

Основные факторы процесса Активные центры (металлические и кислотные) в отсутствие водорода быстро отравляются в результате закоксовывания катализатора. Для подавления побочных реакций крекинга процесс проводят под повышенным давлением при циркуляции водородсодержащего газа. В современных бифункциональных катализаторах изомеризации н-алканов в качестве - металлического компонента используются платина и палладий, - носителя – фторированный или хлорированный оксид алюминия, а также алюмосиликаты или цеолиты, внесенные в матрицу оксида алюминия.

Слайд 16

Описание слайда:

Основные факторы процесса

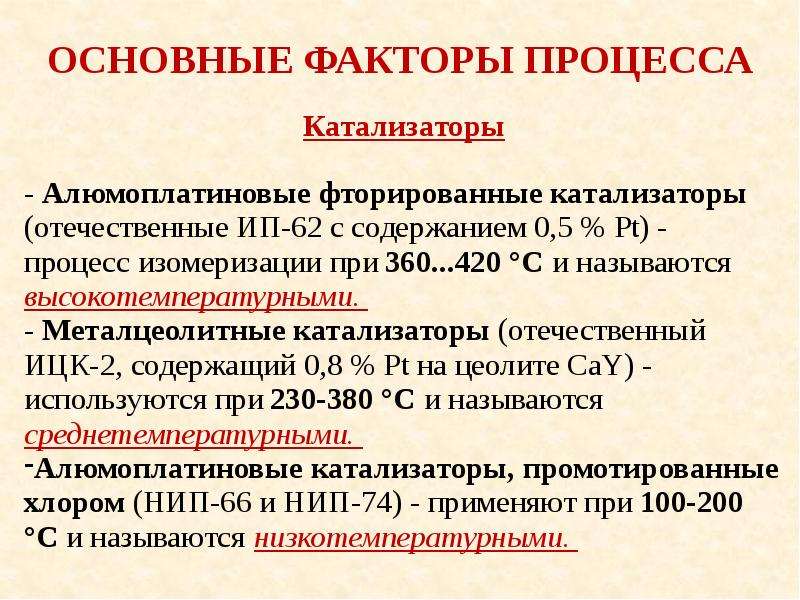

Слайд 17

Описание слайда:

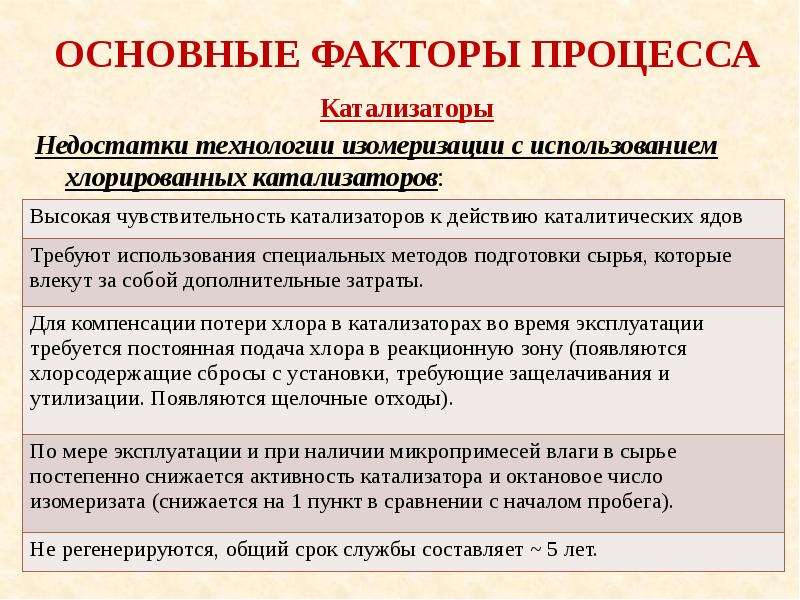

Основные факторы процесса Катализаторы Недостатки технологии изомеризации с использованием хлорированных катализаторов:

Слайд 18

Описание слайда:

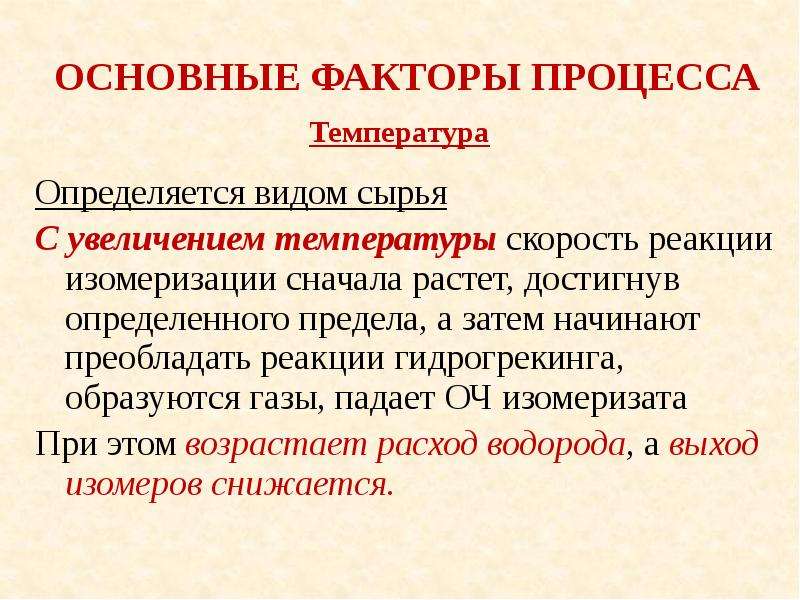

Основные факторы процесса Определяется видом сырья С увеличением температуры скорость реакции изомеризации сначала растет, достигнув определенного предела, а затем начинают преобладать реакции гидрогрекинга, образуются газы, падает ОЧ изомеризата При этом возрастает расход водорода, а выход изомеров снижается.

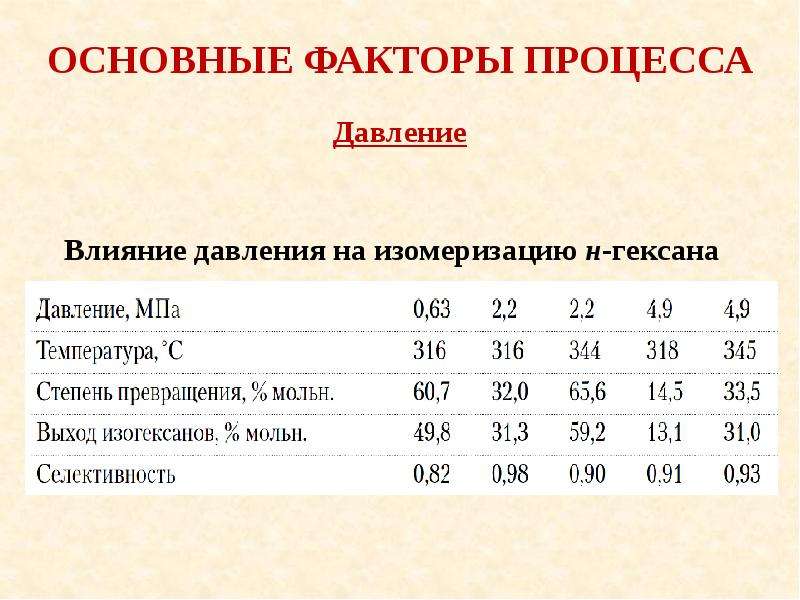

Слайд 19

Описание слайда:

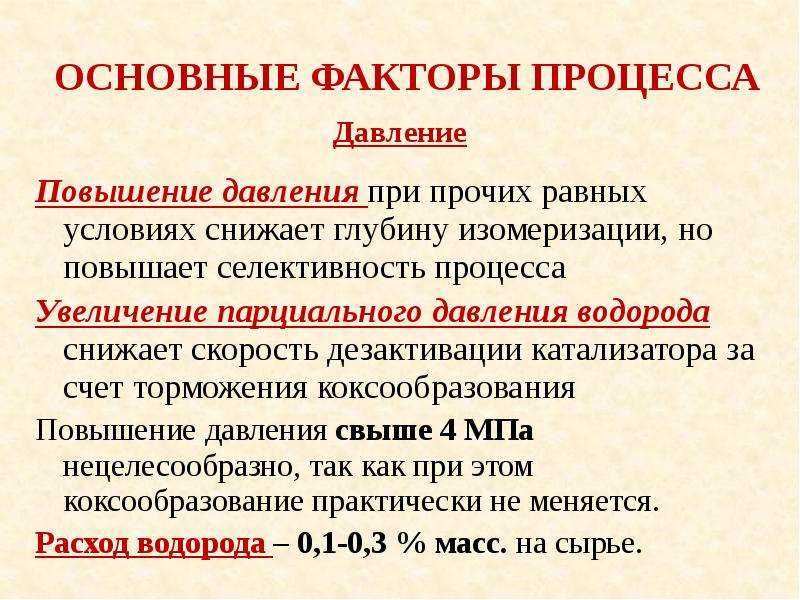

Основные факторы процесса Повышение давления при прочих равных условиях снижает глубину изомеризации, но повышает селективность процесса Увеличение парциального давления водорода снижает скорость дезактивации катализатора за счет торможения коксообразования Повышение давления свыше 4 МПа нецелесообразно, так как при этом коксообразование практически не меняется. Расход водорода – 0,1-0,3 % масс. на сырье.

Слайд 20

Описание слайда:

Основные факторы процесса

Слайд 21

Описание слайда:

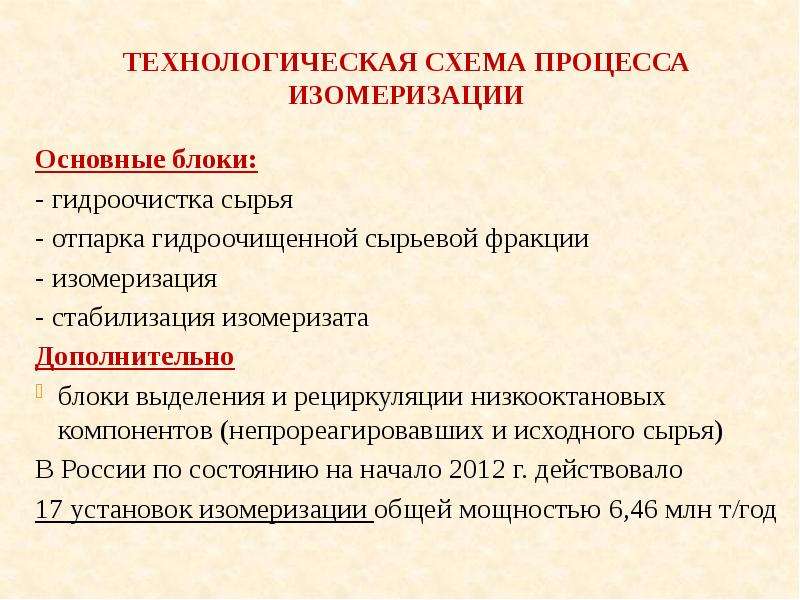

Технологическая схема процесса изомеризации Основные блоки: - гидроочистка сырья - отпарка гидроочищенной сырьевой фракции - изомеризация - стабилизация изомеризата Дополнительно блоки выделения и рециркуляции низкооктановых компонентов (непрореагировавших и исходного сырья) В России по состоянию на начало 2012 г. действовало 17 установок изомеризации общей мощностью 6,46 млн т/год

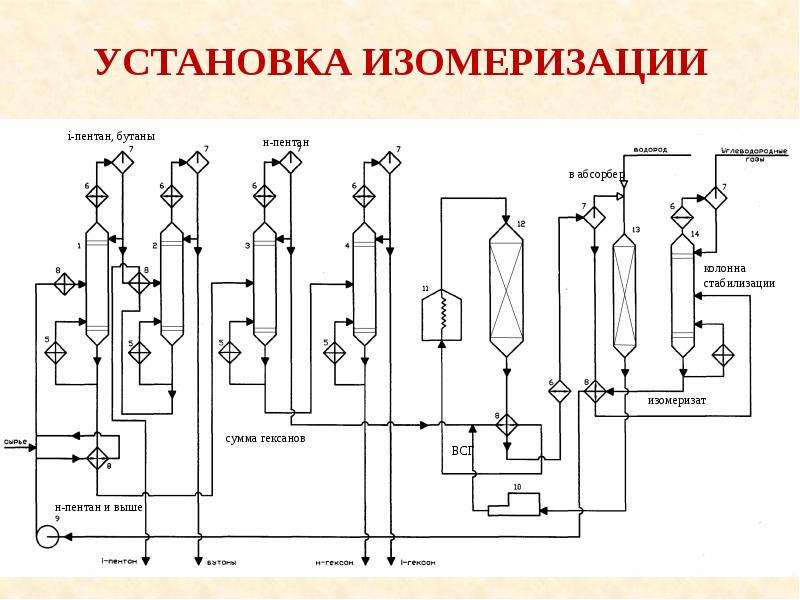

Слайд 22

Описание слайда:

Установка ИЗомеризации

Слайд 23

Описание слайда:

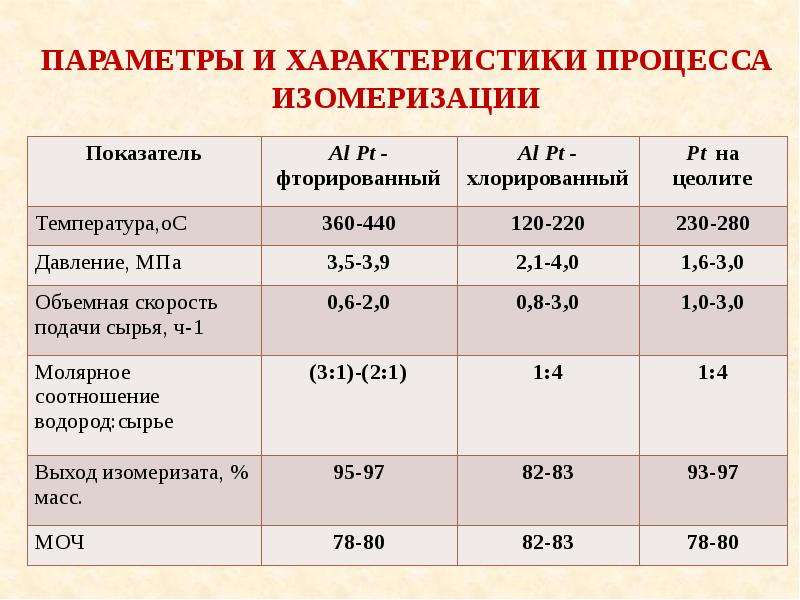

Параметры и характеристики процесса изомеризации

Слайд 24

Описание слайда:

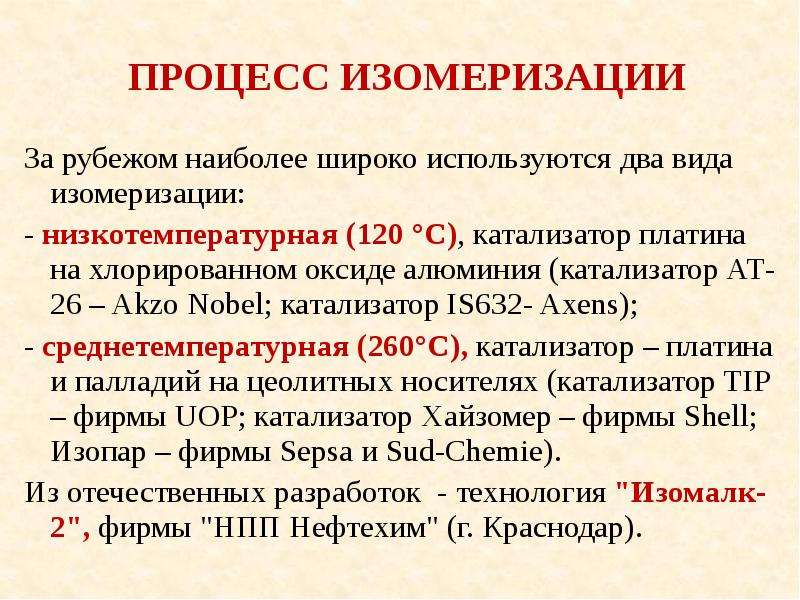

процесс изомеризации За рубежом наиболее широко используются два вида изомеризации: - низкотемпературная (120 °С), катализатор платина на хлорированном оксиде алюминия (катализатор АТ-26 – Akzo Nobel; катализатор IS632- Axens); - среднетемпературная (260°С), катализатор – платина и палладий на цеолитных носителях (катализатор TIP – фирмы UOP; катализатор Хайзомер – фирмы Shell; Изопар – фирмы Sepsa и Sud-Chemie). Из отечественных разработок - технология "Изомалк-2", фирмы "НПП Нефтехим" (г. Краснодар).

Слайд 25

Описание слайда:

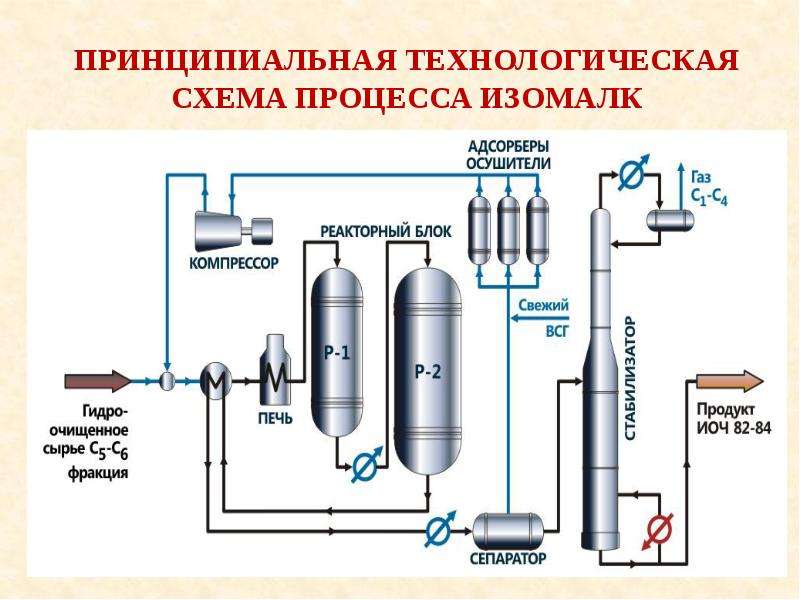

Принципиальная технологическая схема процесса изомалк

Слайд 26

Описание слайда:

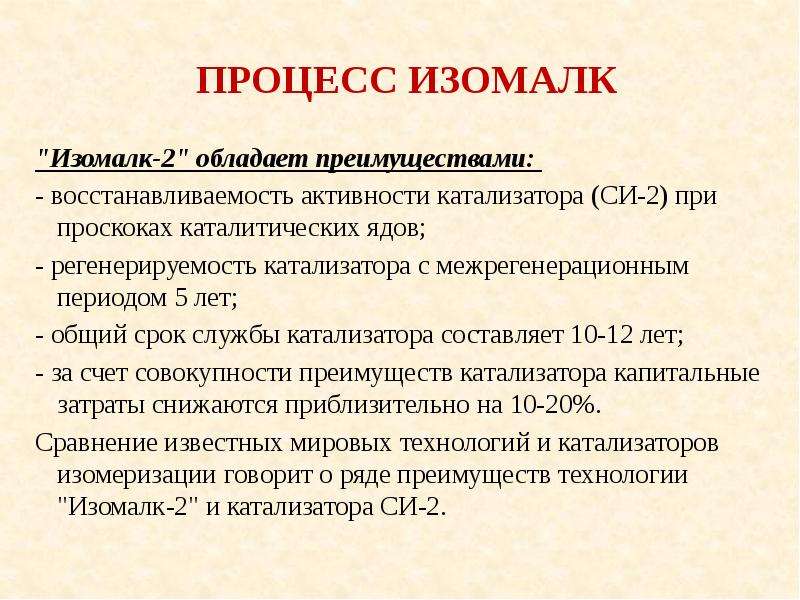

процесс изомалк "Изомалк-2" обладает преимуществами: - восстанавливаемость активности катализатора (СИ-2) при проскоках каталитических ядов; - регенерируемость катализатора с межрегенерационным периодом 5 лет; - общий срок службы катализатора составляет 10-12 лет; - за счет совокупности преимуществ катализатора капитальные затраты снижаются приблизительно на 10-20%. Сравнение известных мировых технологий и катализаторов изомеризации говорит о ряде преимуществ технологии "Изомалк-2" и катализатора СИ-2.

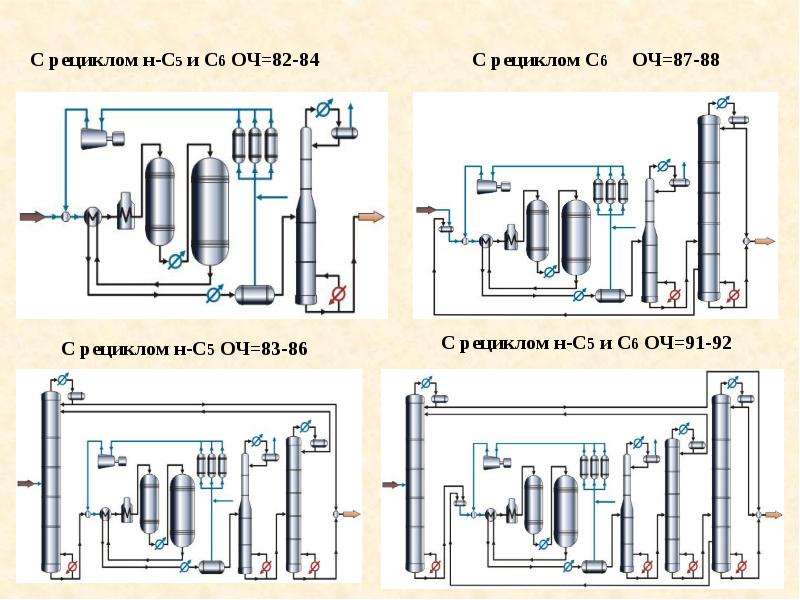

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

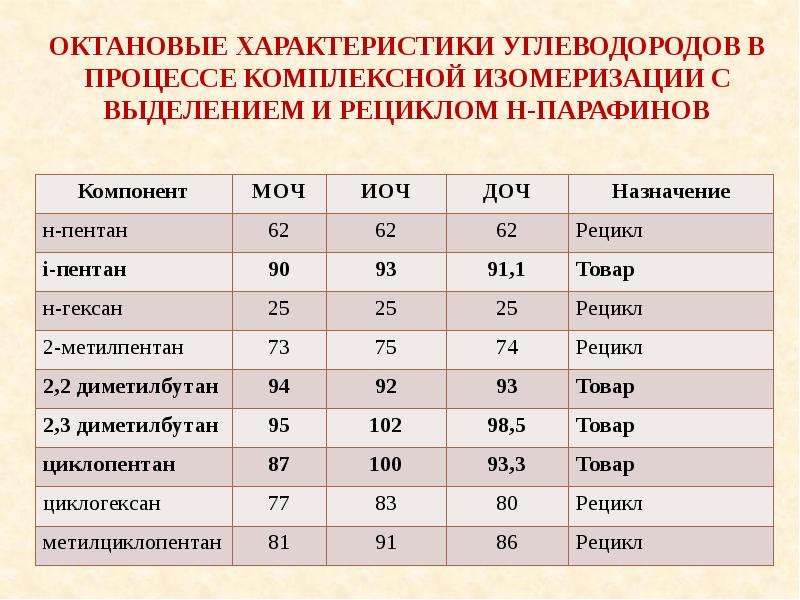

Октановые характеристики углеводородов в процессе комплексной изомеризации с выделением и рециклом н-парафинов

Слайд 29

Описание слайда:

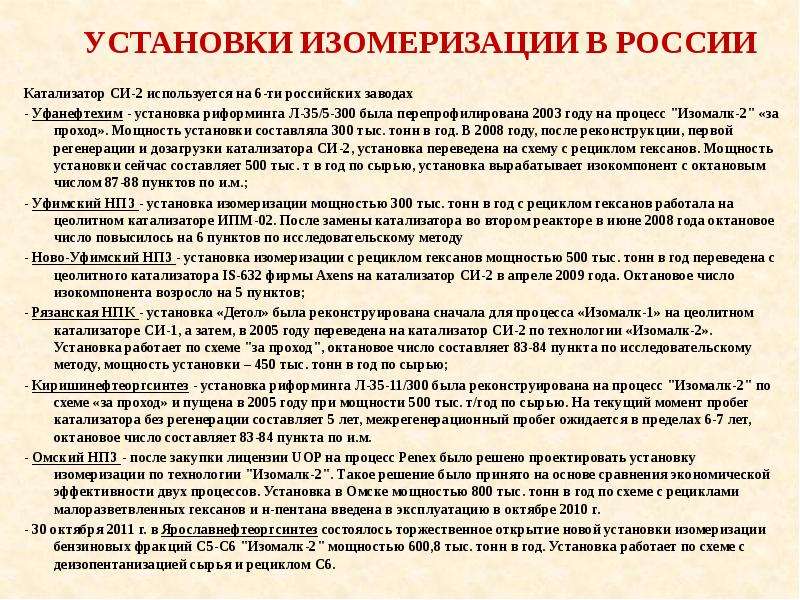

Установки изомеризации в России Катализатор СИ-2 используется на 6-ти российских заводах - Уфанефтехим - установка риформинга Л-35/5-300 была перепрофилирована 2003 году на процесс "Изомалк-2" «за проход». Мощность установки составляла 300 тыс. тонн в год. В 2008 году, после реконструкции, первой регенерации и дозагрузки катализатора СИ-2, установка переведена на схему с рециклом гексанов. Мощность установки сейчас составляет 500 тыс. т в год по сырью, установка вырабатывает изокомпонент с октановым числом 87-88 пунктов по и.м.; - Уфимский НПЗ - установка изомеризации мощностью 300 тыс. тонн в год с рециклом гексанов работала на цеолитном катализаторе ИПМ-02. После замены катализатора во втором реакторе в июне 2008 года октановое число повысилось на 6 пунктов по исследовательскому методу - Ново-Уфимский НПЗ - установка изомеризации с рециклом гексанов мощностью 500 тыс. тонн в год переведена с цеолитного катализатора IS-632 фирмы Axens на катализатор СИ-2 в апреле 2009 года. Октановое число изокомпонента возросло на 5 пунктов; - Рязанская НПК - установка «Детол» была реконструирована сначала для процесса «Изомалк-1» на цеолитном катализаторе СИ-1, а затем, в 2005 году переведена на катализатор СИ-2 по технологии «Изомалк-2». Установка работает по схеме "за проход", октановое число составляет 83-84 пункта по исследовательскому методу, мощность установки – 450 тыс. тонн в год по сырью; - Киришинефтеоргсинтез - установка риформинга Л-35-11/300 была реконструирована на процесс "Изомалк-2" по схеме «за проход» и пущена в 2005 году при мощности 500 тыс. т/год по сырью. На текущий момент пробег катализатора без регенерации составляет 5 лет, межрегенерационный пробег ожидается в пределах 6-7 лет, октановое число составляет 83-84 пункта по и.м. - Омский НПЗ - после закупки лицензии UOP на процесс Penex было решено проектировать установку изомеризации по технологии "Изомалк-2". Такое решение было принято на основе сравнения экономической эффективности двух процессов. Установка в Омске мощностью 800 тыс. тонн в год по схеме с рециклами малоразветвленных гексанов и н-пентана введена в эксплуатацию в октябре 2010 г. - 30 октября 2011 г. в Ярославнефтеоргсинтез состоялось торжественное открытие новой установки изомеризации бензиновых фракций С5-С6 "Изомалк-2" мощностью 600,8 тыс. тонн в год. Установка работает по схеме с деизопентанизацией сырья и рециклом С6.

Слайд 30

Описание слайда:

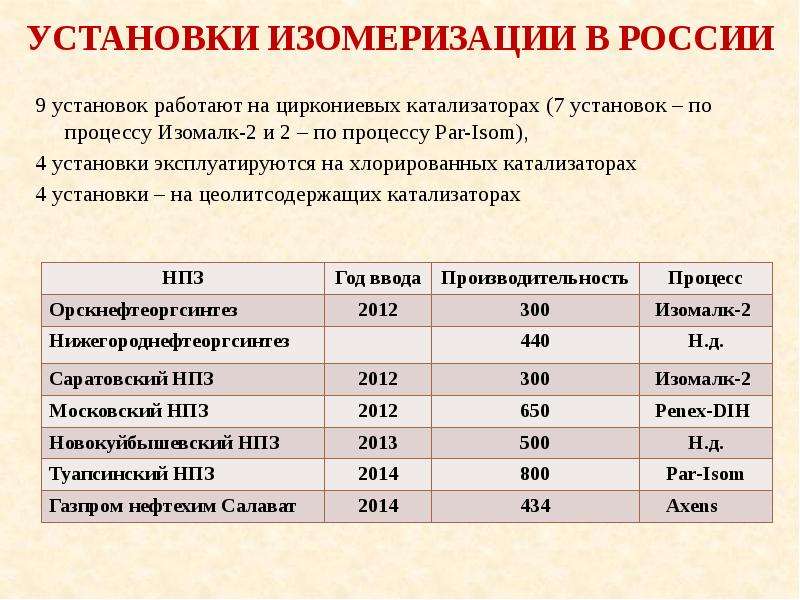

Установки изомеризации в России 9 установок работают на циркониевых катализаторах (7 установок – по процессу Изомалк-2 и 2 – по процессу Par-Isom), 4 установки эксплуатируются на хлорированных катализаторах 4 установки – на цеолитсодержащих катализаторах
