5.4.6. Классификация осушителей

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Открытые осушители

Слайд 4

Описание слайда:

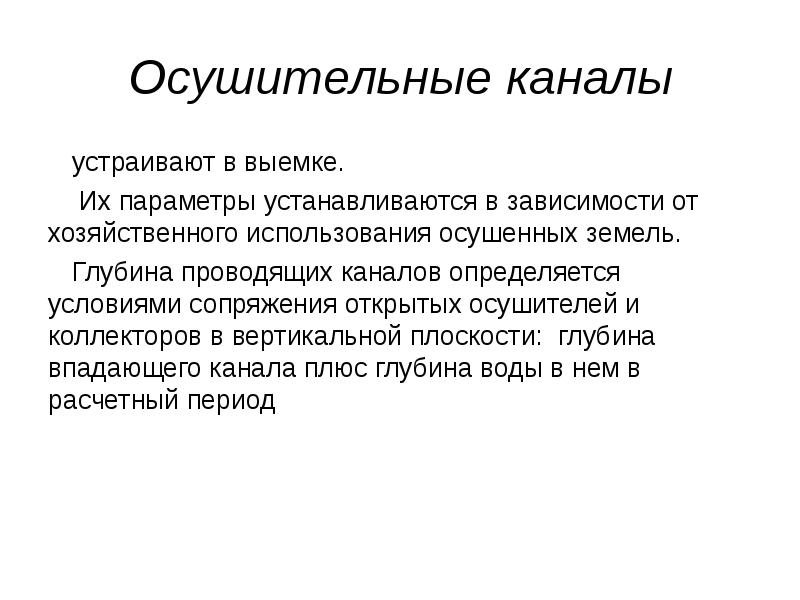

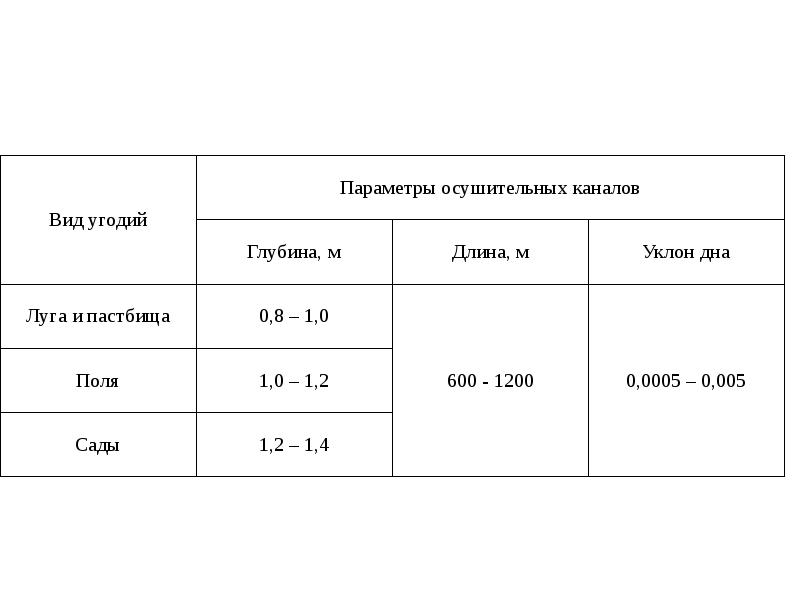

Осушительные каналы устраивают в выемке. Их параметры устанавливаются в зависимости от хозяйственного использования осушенных земель. Глубина проводящих каналов определяется условиями сопряжения открытых осушителей и коллекторов в вертикальной плоскости: глубина впадающего канала плюс глубина воды в нем в расчетный период

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

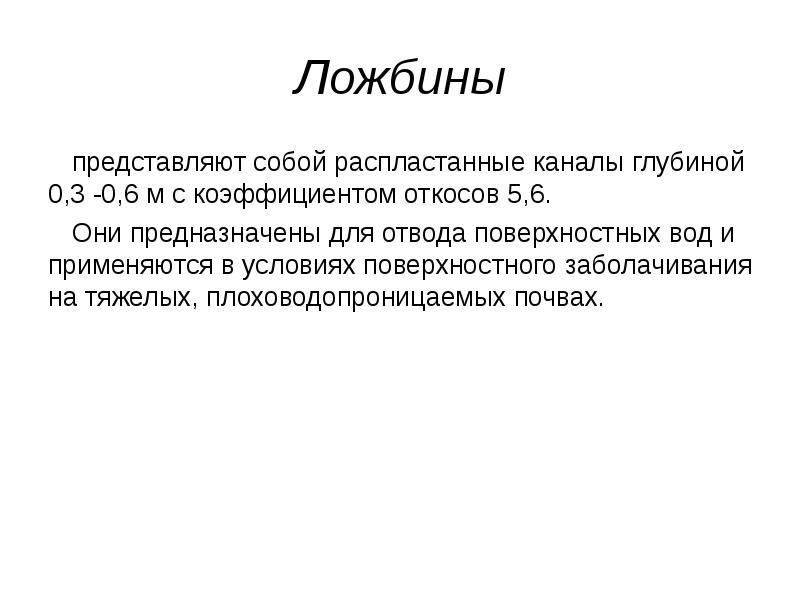

Ложбины представляют собой распластанные каналы глубиной 0,3 -0,6 м с коэффициентом откосов 5,6. Они предназначены для отвода поверхностных вод и применяются в условиях поверхностного заболачивания на тяжелых, плоховодопроницаемых почвах.

Слайд 7

Описание слайда:

Закрытые осушители

Слайд 8

Описание слайда:

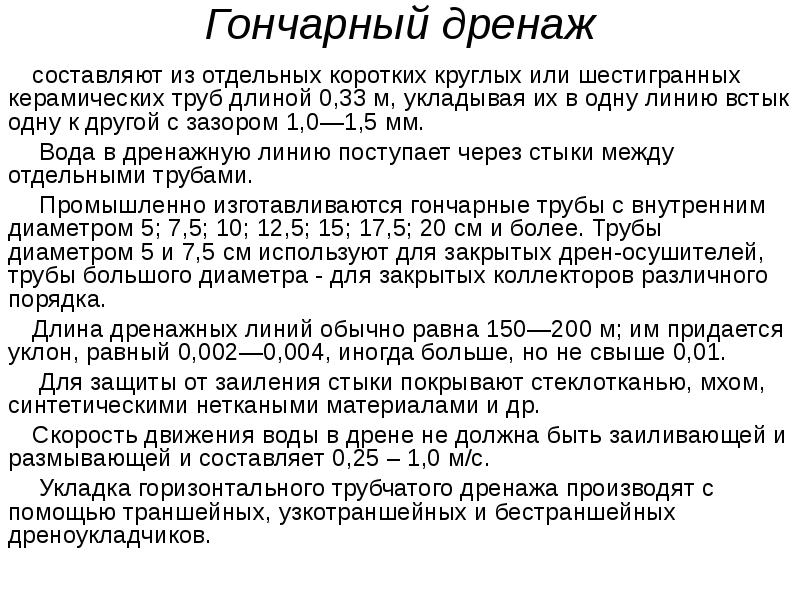

Гончарный дренаж составляют из отдельных коротких круглых или шестигранных керамических труб длиной 0,33 м, укладывая их в одну линию встык одну к другой с зазором 1,0—1,5 мм. Вода в дренажную линию поступает через стыки между отдельными трубами. Промышленно изготавливаются гончарные трубы с внутренним диаметром 5; 7,5; 10; 12,5; 15; 17,5; 20 см и более. Трубы диаметром 5 и 7,5 см используют для закрытых дрен-осушителей, трубы большого диаметра - для закрытых коллекторов различного порядка. Длина дренажных линий обычно равна 150—200 м; им придается уклон, равный 0,002—0,004, иногда больше, но не свыше 0,01. Для защиты от заиления стыки покрывают стеклотканью, мхом, синтетическими неткаными материалами и др. Скорость движения воды в дрене не должна быть заиливающей и размывающей и составляет 0,25 – 1,0 м/с. Укладка горизонтального трубчатого дренажа производят с помощью траншейных, узкотраншейных и бестраншейных дреноукладчиков.

Слайд 9

Описание слайда:

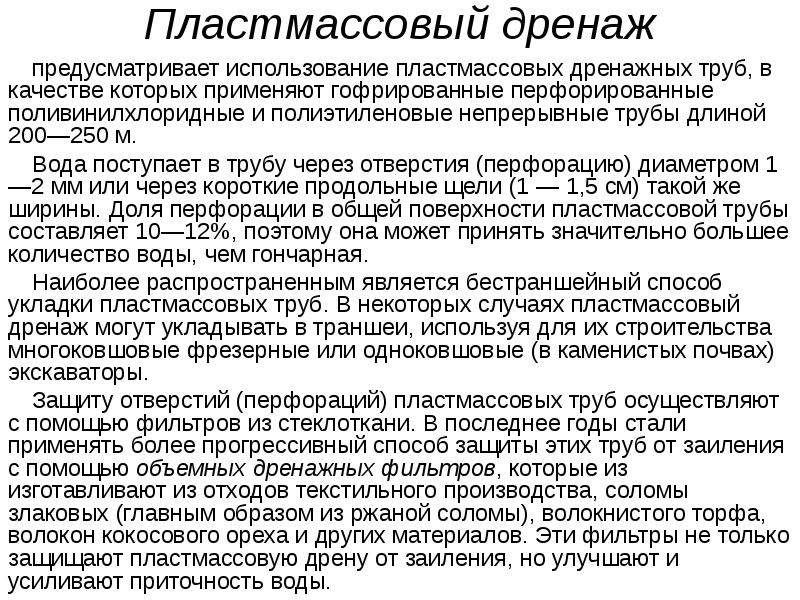

Пластмассовый дренаж предусматривает использование пластмассовых дренажных труб, в качестве которых применяют гофрированные перфорированные поливинилхлоридные и полиэтиленовые непрерывные трубы длиной 200—250 м. Вода поступает в трубу через отверстия (перфорацию) диаметром 1—2 мм или через короткие продольные щели (1 — 1,5 см) такой же ширины. Доля перфорации в общей поверхности пластмассовой трубы составляет 10—12%, поэтому она может принять значительно большее количество воды, чем гончарная. Наиболее распространенным является бестраншейный способ укладки пластмассовых труб. В некоторых случаях пластмассовый дренаж могут укладывать в траншеи, используя для их строительства многоковшовые фрезерные или одноковшовые (в каменистых почвах) экскаваторы. Защиту отверстий (перфораций) пластмассовых труб осуществляют с помощью фильтров из стеклоткани. В последнее годы стали применять более прогрессивный способ защиты этих труб от заиления с помощью объемных дренажных фильтров, которые из изготавливают из отходов текстильного производства, соломы злаковых (главным образом из ржаной соломы), волокнистого торфа, волокон кокосового ореха и других материалов. Эти фильтры не только защищают пластмассовую дрену от заиления, но улучшают и усиливают приточность воды.

Слайд 10

Описание слайда:

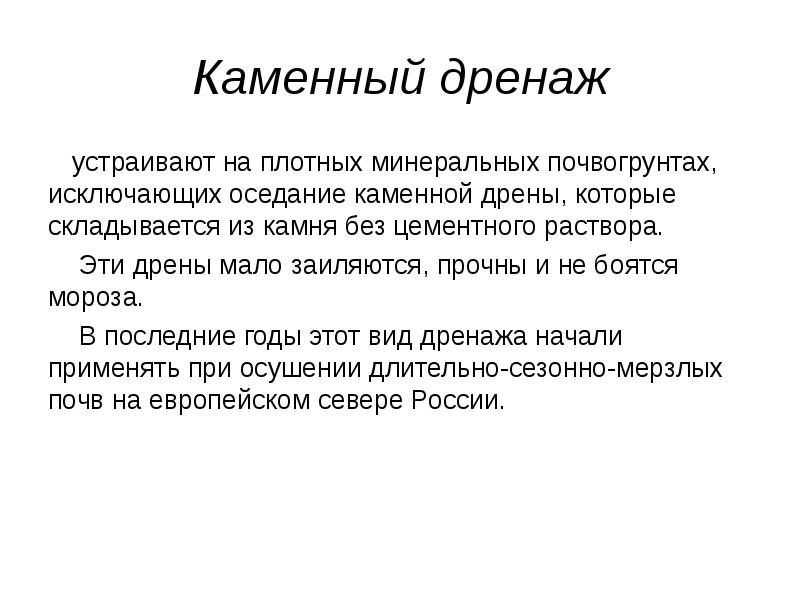

Каменный дренаж устраивают на плотных минеральных почвогрунтах, исключающих оседание каменной дрены, которые складывается из камня без цементного раствора. Эти дрены мало заиляются, прочны и не боятся мороза. В последние годы этот вид дренажа начали применять при осушении длительно-сезонно-мерзлых почв на европейском севере России.

Слайд 11

Описание слайда:

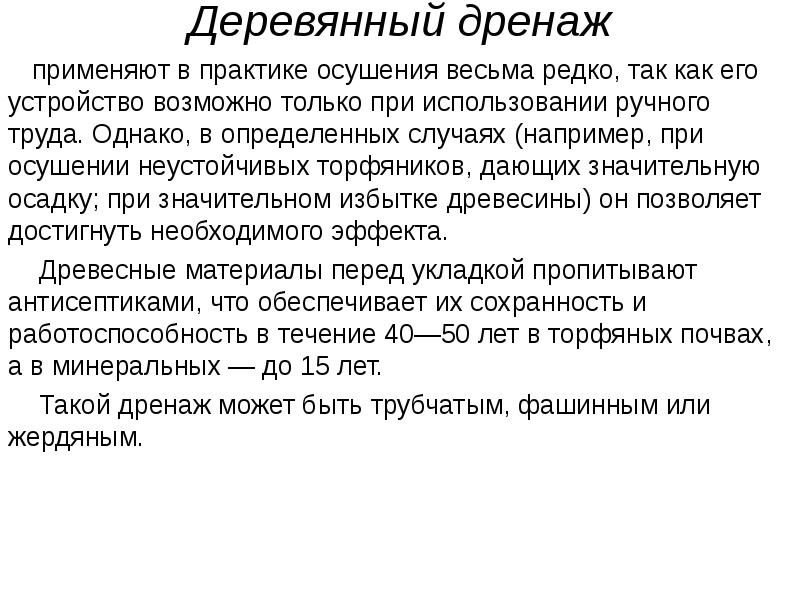

Деревянный дренаж применяют в практике осушения весьма редко, так как его устройство возможно только при использовании ручного труда. Однако, в определенных случаях (например, при осушении неустойчивых торфяников, дающих значительную осадку; при значительном избытке древесины) он позволяет достигнуть необходимого эффекта. Древесные материалы перед укладкой пропитывают антисептиками, что обеспечивает их сохранность и работоспособность в течение 40—50 лет в торфяных почвах, а в минеральных — до 15 лет. Такой дренаж может быть трубчатым, фашинным или жердяным.

Слайд 12

Описание слайда:

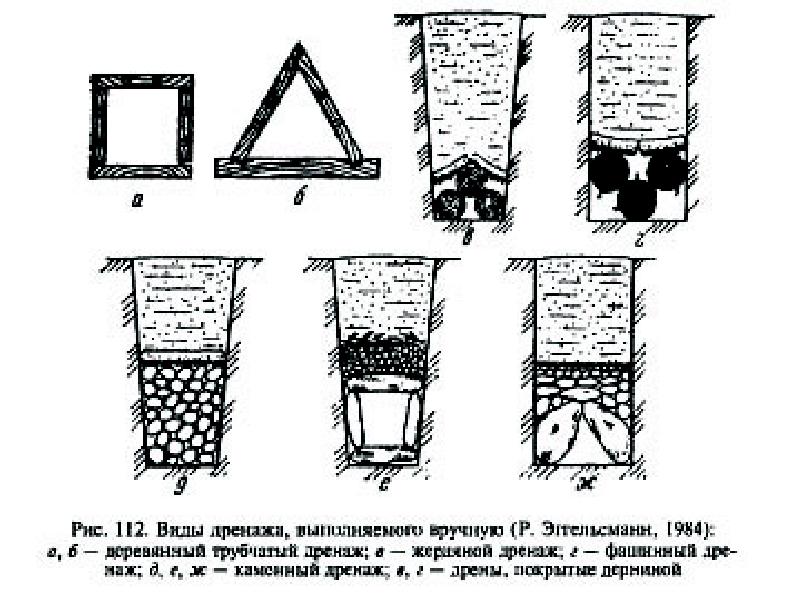

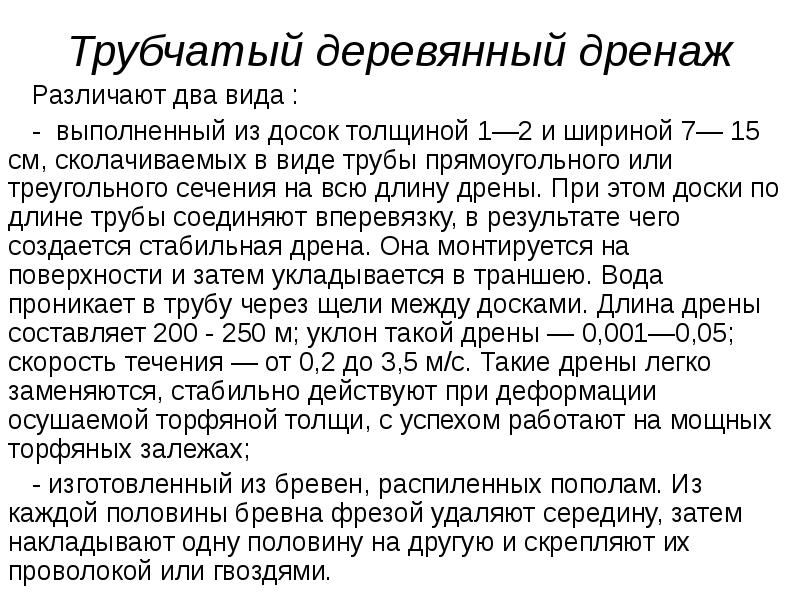

Трубчатый деревянный дренаж Различают два вида : - выполненный из досок толщиной 1—2 и шириной 7— 15 см, сколачиваемых в виде трубы прямоугольного или треугольного сечения на всю длину дрены. При этом доски по длине трубы соединяют вперевязку, в результате чего создается стабильная дрена. Она монтируется на поверхности и затем укладывается в траншею. Вода проникает в трубу через щели между досками. Длина дрены составляет 200 - 250 м; уклон такой дрены — 0,001—0,05; скорость течения — от 0,2 до 3,5 м/с. Такие дрены легко заменяются, стабильно действуют при деформации осушаемой торфяной толщи, с успехом работают на мощных торфяных залежах; - изготовленный из бревен, распиленных пополам. Из каждой половины бревна фрезой удаляют середину, затем накладывают одну половину на другую и скрепляют их проволокой или гвоздями.

Слайд 13

Описание слайда:

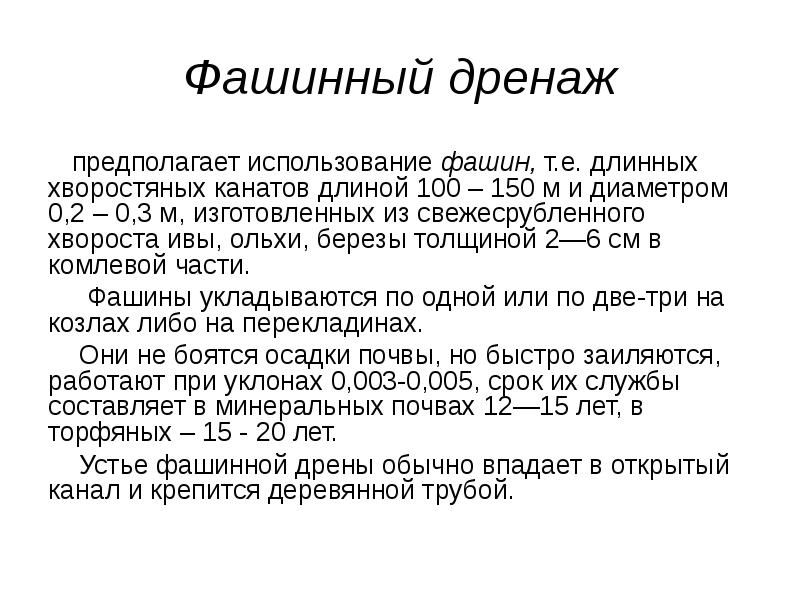

Фашинный дренаж предполагает использование фашин, т.е. длинных хворостяных канатов длиной 100 – 150 м и диаметром 0,2 – 0,3 м, изготовленных из свежесрубленного хвороста ивы, ольхи, березы толщиной 2—6 см в комлевой части. Фашины укладываются по одной или по две-три на козлах либо на перекладинах. Они не боятся осадки почвы, но быстро заиляются, работают при уклонах 0,003-0,005, срок их службы составляет в минеральных почвах 12—15 лет, в торфяных – 15 - 20 лет. Устье фашинной дрены обычно впадает в открытый канал и крепится деревянной трубой.

Слайд 14

Описание слайда:

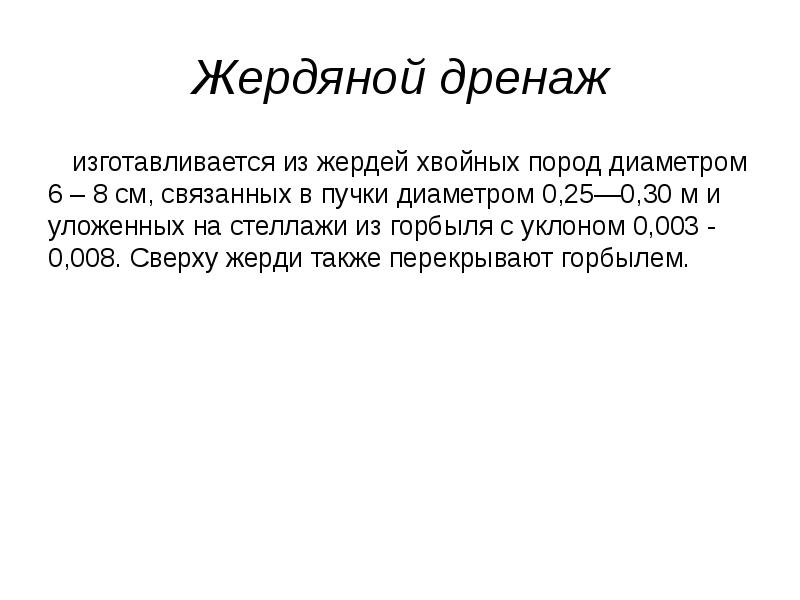

Жердяной дренаж изготавливается из жердей хвойных пород диаметром 6 – 8 см, связанных в пучки диаметром 0,25—0,30 м и уложенных на стеллажи из горбыля с уклоном 0,003 - 0,008. Сверху жерди также перекрывают горбылем.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

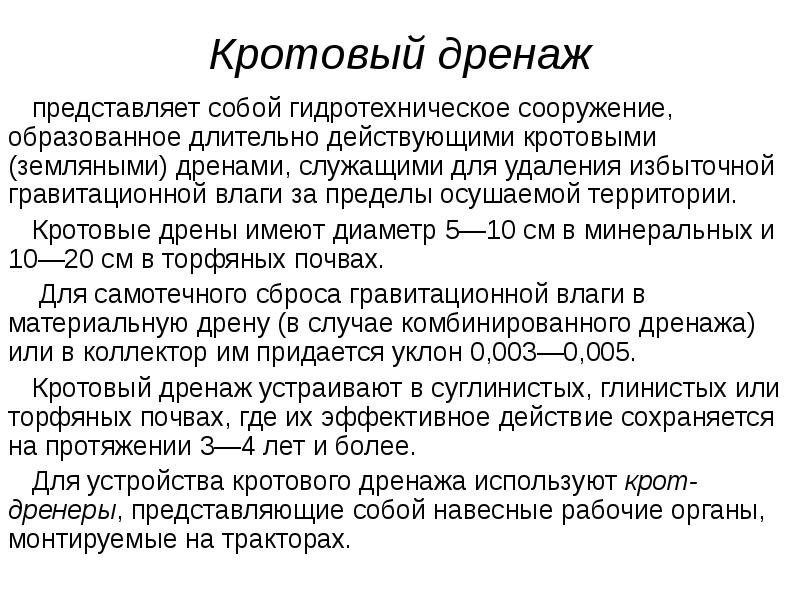

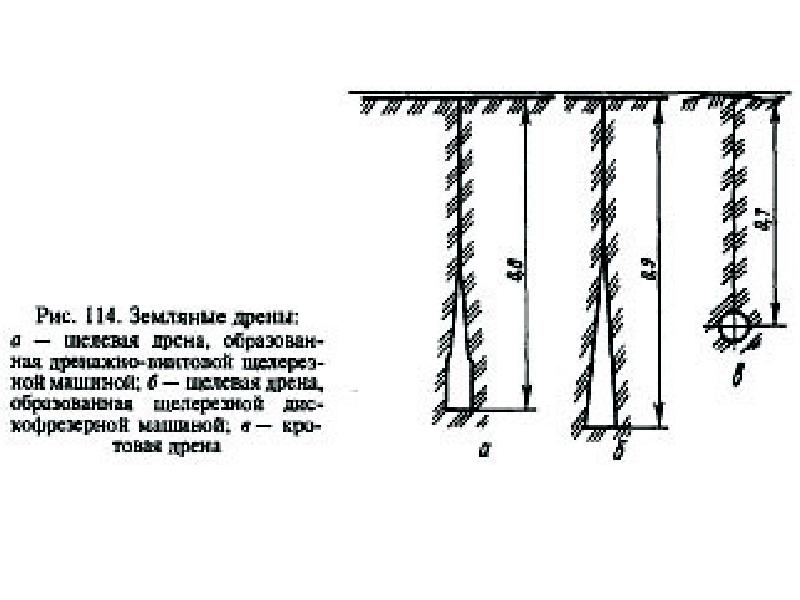

Кротовый дренаж представляет собой гидротехническое сооружение, образованное длительно действующими кротовыми (земляными) дренами, служащими для удаления избыточной гравитационной влаги за пределы осушаемой территории. Кротовые дрены имеют диаметр 5—10 см в минеральных и 10—20 см в торфяных почвах. Для самотечного сброса гравитационной влаги в материальную дрену (в случае комбинированного дренажа) или в коллектор им придается уклон 0,003—0,005. Кротовый дренаж устраивают в суглинистых, глинистых или торфяных почвах, где их эффективное действие сохраняется на протяжении 3—4 лет и более. Для устройства кротового дренажа используют крот-дренеры, представляющие собой навесные рабочие органы, монтируемые на тракторах.

Слайд 17

Описание слайда:

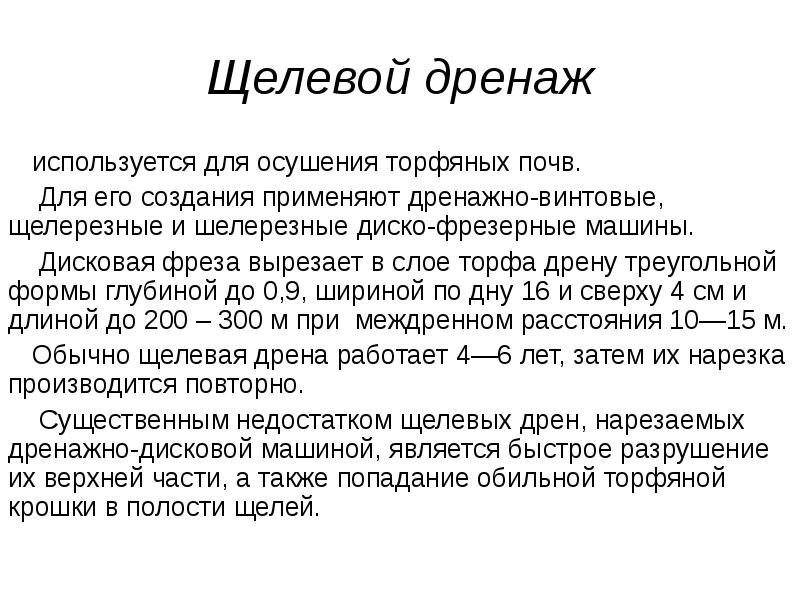

Щелевой дренаж используется для осушения торфяных почв. Для его создания применяют дренажно-винтовые, щелерезные и шелерезные диско-фрезерные машины. Дисковая фреза вырезает в слое торфа дрену треугольной формы глубиной до 0,9, шириной по дну 16 и сверху 4 см и длиной до 200 – 300 м при междренном расстояния 10—15 м. Обычно щелевая дрена работает 4—6 лет, затем их нарезка производится повторно. Существенным недостатком щелевых дрен, нарезаемых дренажно-дисковой машиной, является быстрое разрушение их верхней части, а также попадание обильной торфяной крошки в полости щелей.
