Классификация поверхностей Линейчатые поверхности (образующая – прямая линия); Нелинейчатые поверхности (образующая – кривая линия).

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

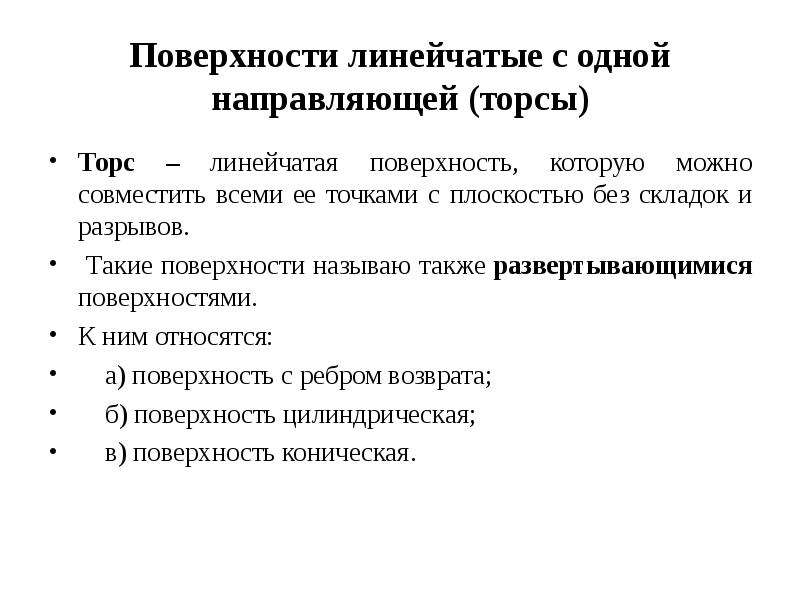

Поверхности линейчатые с одной направляющей (торсы) Торс – линейчатая поверхность, которую можно совместить всеми ее точками с плоскостью без складок и разрывов. Такие поверхности называю также развертывающимися поверхностями. К ним относятся: а) поверхность с ребром возврата; б) поверхность цилиндрическая; в) поверхность коническая.

Слайд 4

Описание слайда:

Поверхность с ребром возврата образуется непрерывным движением прямолинейной образующей, во всех своих положениях касающейся некоторой пространственной кривой, которая называется ребром возврата.

Слайд 5

Описание слайда:

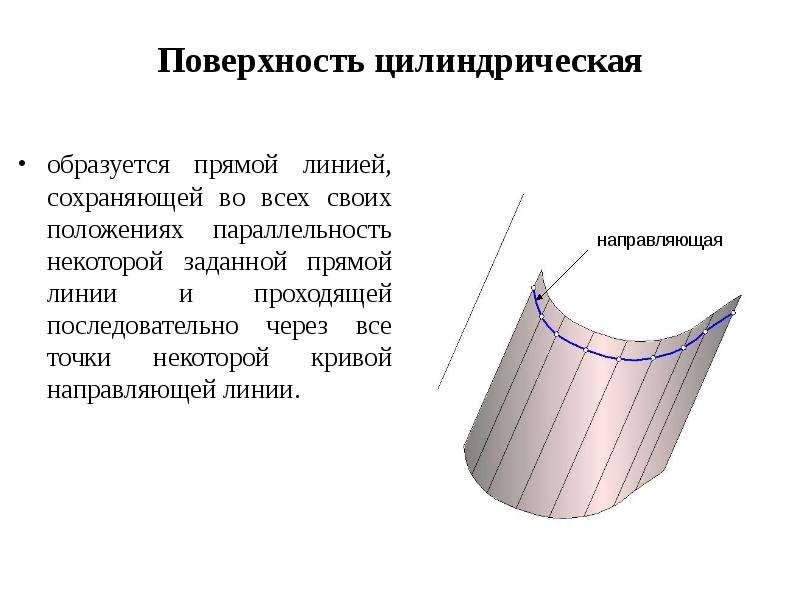

Поверхность цилиндрическая образуется прямой линией, сохраняющей во всех своих положениях параллельность некоторой заданной прямой линии и проходящей последовательно через все точки некоторой кривой направляющей линии.

Слайд 6

Описание слайда:

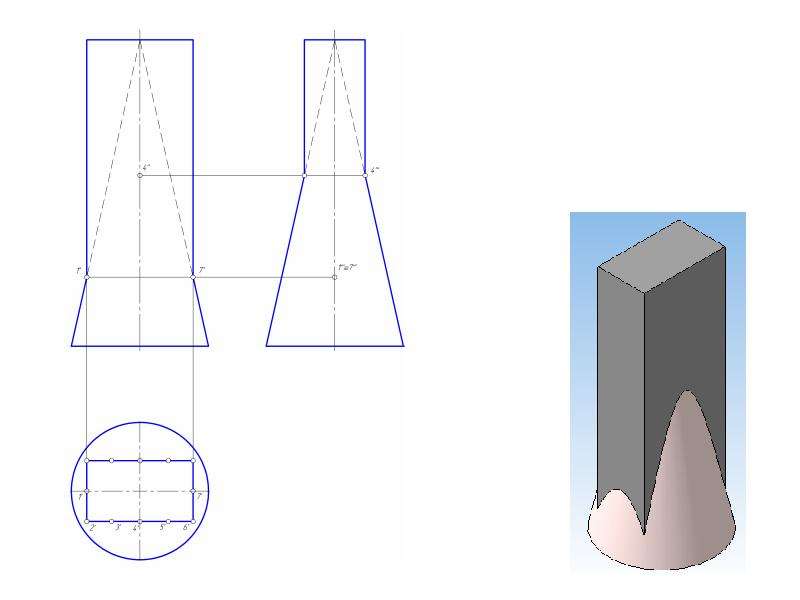

Поверхность коническая образуется прямой линией, проходящей через некоторую неподвижную точку и последовательно через все точки некоторой кривой направляющей линии.

Слайд 7

Описание слайда:

Поверхности линейчатые с двумя направляющими и плоскостью параллелизма При образовании линейчатой поверхности с помощью плоскости параллелизма образующие должны быть параллельными этой плоскости. Образование линейчатой поверхности с помощью плоскости параллелизма является частным случаем общего способа формирования линейчатой поверхности с двумя направляющими. В рассматриваемую группу поверхностей входит три подгруппы поверхностей: а) цилиндроиды; б) коноиды; в) косые плоскости.

Слайд 8

Описание слайда:

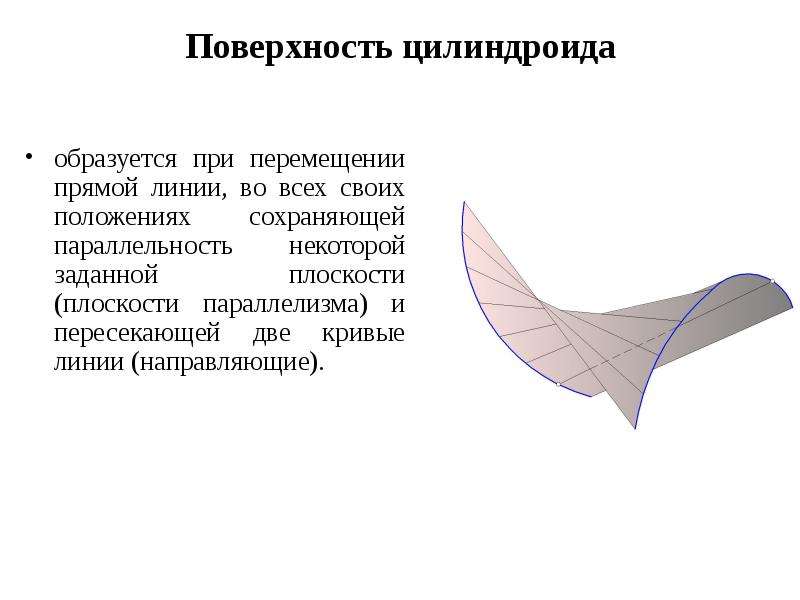

Поверхность цилиндроида образуется при перемещении прямой линии, во всех своих положениях сохраняющей параллельность некоторой заданной плоскости (плоскости параллелизма) и пересекающей две кривые линии (направляющие).

Слайд 9

Описание слайда:

Поверхность коноида образуется при перемещении прямой линии, во всех своих положениях сохраняющей параллельность некоторой заданной плоскости (плоскости параллелизма) и пересекающей две направляющие, одна из которых – кривая, а другая – прямая линия.

Слайд 10

Описание слайда:

Косая плоскость (поверхность гиперболического параболоида) образуется при перемещении прямой линии, по двум направляющим – скрещивающимся прямым линиям – параллельно некоторой плоскости параллелизма.

Слайд 11

Описание слайда:

Поверхности линейчатые с тремя направляющими В зависимости от формы направляющих и их расположения в пространстве, получаются разнообразные поверхности этой группы, которые могут быть отнесены к четырем видам: а) поверхность косого цилиндра; б) поверхность дважды косого цилиндроида; в) поверхность дважды косого коноида; г) поверхность однополостного гиперболоида.

Слайд 12

Описание слайда:

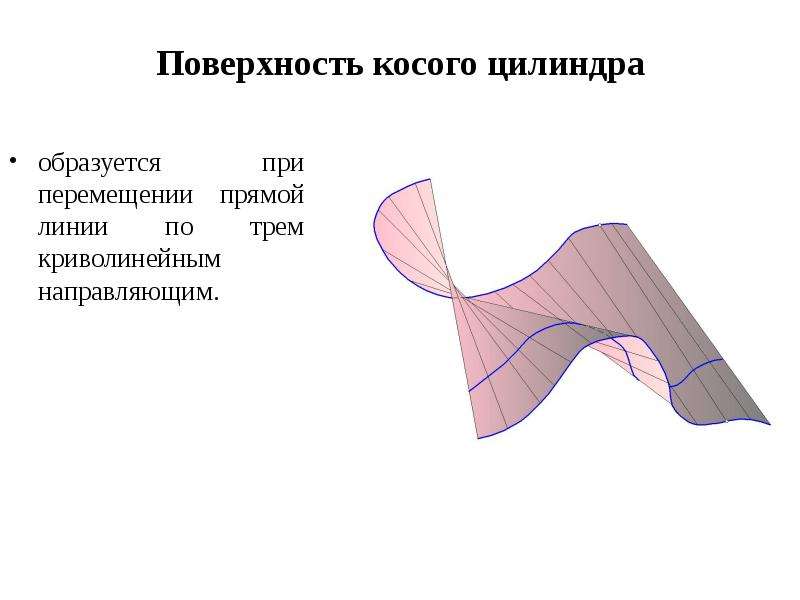

Поверхность косого цилиндра образуется при перемещении прямой линии по трем криволинейным направляющим.

Слайд 13

Описание слайда:

Поверхность дважды косого цилиндроида образуется при перемещении прямой линии по трем направляющим, две из которых кривые, а третья – прямая линия.

Слайд 14

Описание слайда:

Поверхность дважды косого коноида образуется при перемещении прямой линии по трем направляющим, две из которых прямые линии, а третья – кривая.

Слайд 15

Описание слайда:

Поверхность однополостного гиперболоида образуется при перемещении прямой линии по трем направляющим – скрещивающимся прямым.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Поверхности нелинейчатые с образующей переменного вида Рассматриваемая группа поверхностей включает в себя три подгруппы: а) поверхность общего вида; б) каналовая поверхность; в) циклическая поверхность.

Слайд 18

Описание слайда:

Поверхность общего вида образуется перемещением произвольной (плоской или пространственной) кривой по криволинейной направляющей.

Слайд 19

Описание слайда:

Каналовая поверхность образуется непрерывным каркасом замкнутых плоских сечений, определенным образом ориентированных в пространстве. Площади этих сечений монотонно изменяются в процессе их перемещения по направляющей. Каналовая поверхность может быть использована для создания переходных участков между двумя поверхностями различных типов трубопроводов.

Слайд 20

Описание слайда:

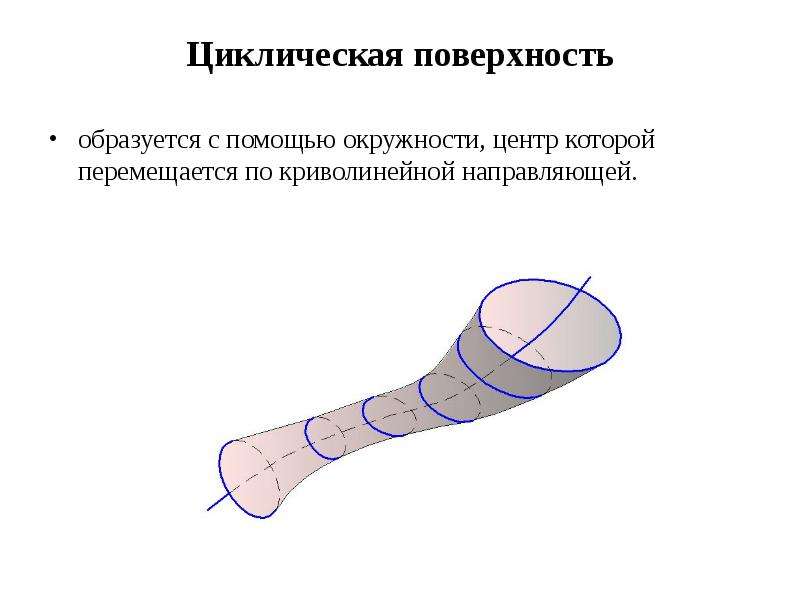

Циклическая поверхность образуется с помощью окружности, центр которой перемещается по криволинейной направляющей.

Слайд 21

Описание слайда:

Поверхности нелинейчатые с образующей постоянного вида Эта группа поверхностей включает в себя две подгруппы: а) поверхность общего вида; б) трубчатая поверхность.

Слайд 22

Описание слайда:

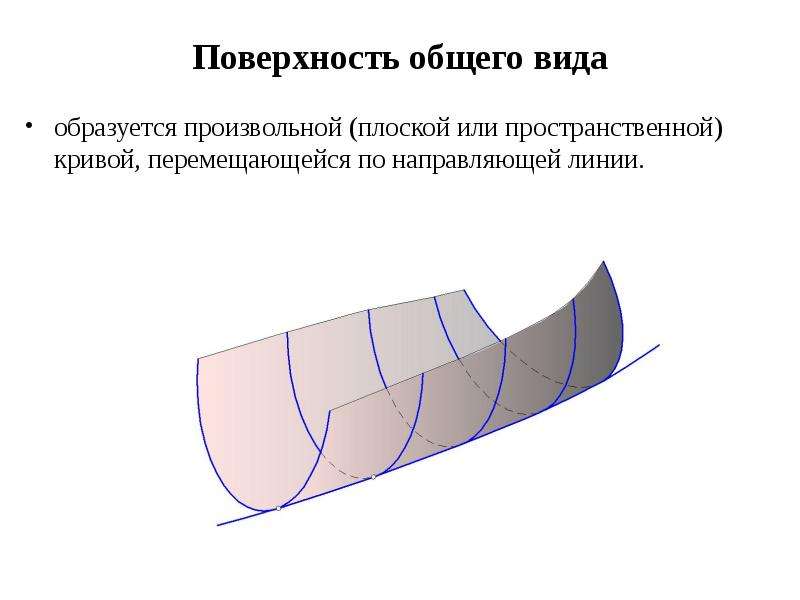

Поверхность общего вида образуется произвольной (плоской или пространственной) кривой, перемещающейся по направляющей линии.

Слайд 23

Описание слайда:

Трубчатая поверхность образуется при движении окружности постоянного радиуса по криволинейной направляющей; плоскость окружности все время остается перпендикулярной к направляющей. Трубчатая поверхность может быть образована также движением сферы постоянного радиуса, центр которой перемещается по криволинейной направляющей.

Слайд 24

Описание слайда:

Поверхность винтовая образуется при винтовом перемещении образующей. Винтовое перемещение характеризуется вращением вокруг оси и одновременно поступательным движением, параллельным этой оси. Винтовые поверхности могут быть: а) с криволинейной образующей; б) с прямолинейной образующей.
