Вы можете ознакомиться и скачать презентацию на тему Комплексные чертежи плоскостей. Аксиомы. Доклад-сообщение содержит 28 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

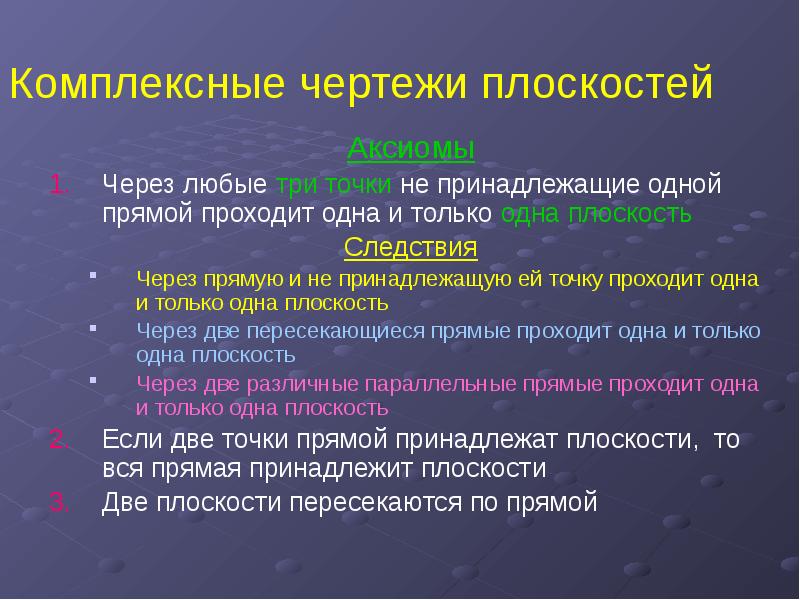

Комплексные чертежи плоскостей Аксиомы Через любые три точки не принадлежащие одной прямой проходит одна и только одна плоскость Следствия Через прямую и не принадлежащую ей точку проходит одна и только одна плоскость Через две пересекающиеся прямые проходит одна и только одна плоскость Через две различные параллельные прямые проходит одна и только одна плоскость Если две точки прямой принадлежат плоскости, то вся прямая принадлежит плоскости Две плоскости пересекаются по прямой

Слайд 2

Описание слайда:

Обозначения Плоскости (поверхности) обозначают на комплексных чертежах прописными буквами греческого алфавита: Г (гамма), Δ (дельта), Λ (ламбда), Σ (сигма), Т (тау), Ψ (пси), Φ (фи) и другими. Нет обозначения – нет плоскости!

Слайд 3

Описание слайда:

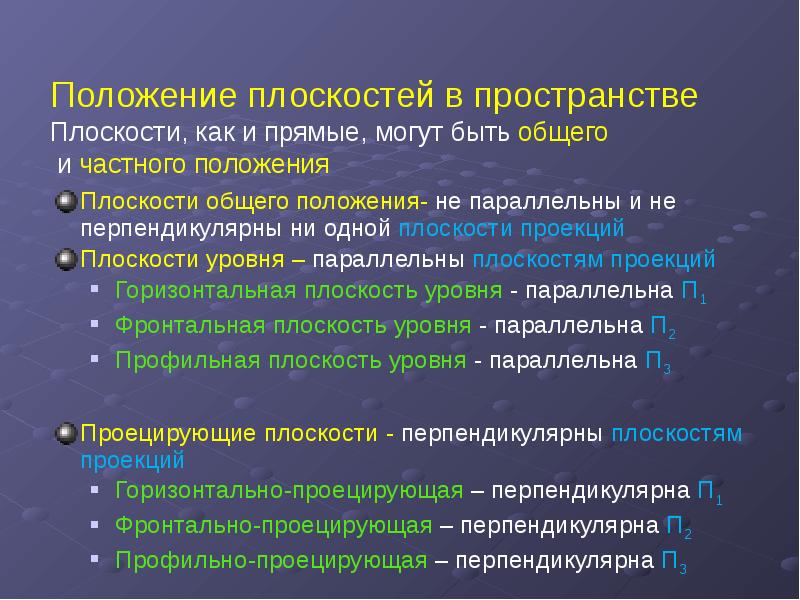

Положение плоскостей в пространстве Плоскости, как и прямые, могут быть общего и частного положения Плоскости общего положения- не параллельны и не перпендикулярны ни одной плоскости проекций Плоскости уровня – параллельны плоскостям проекций Горизонтальная плоскость уровня - параллельна П1 Фронтальная плоскость уровня - параллельна П2 Профильная плоскость уровня - параллельна П3 Проецирующие плоскости - перпендикулярны плоскостям проекций Горизонтально-проецирующая – перпендикулярна П1 Фронтально-проецирующая – перпендикулярна П2 Профильно-проецирующая – перпендикулярна П3

Слайд 4

Описание слайда:

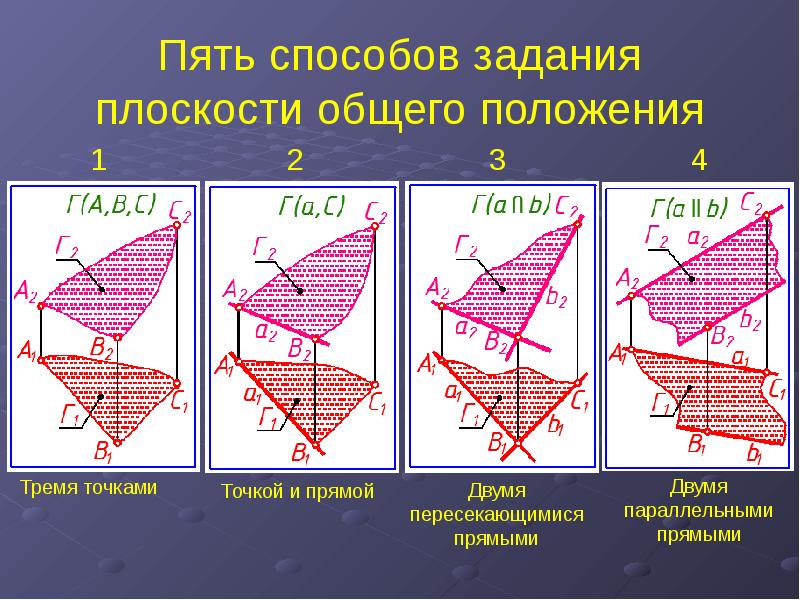

Пять способов задания плоскости общего положения

Слайд 5

Описание слайда:

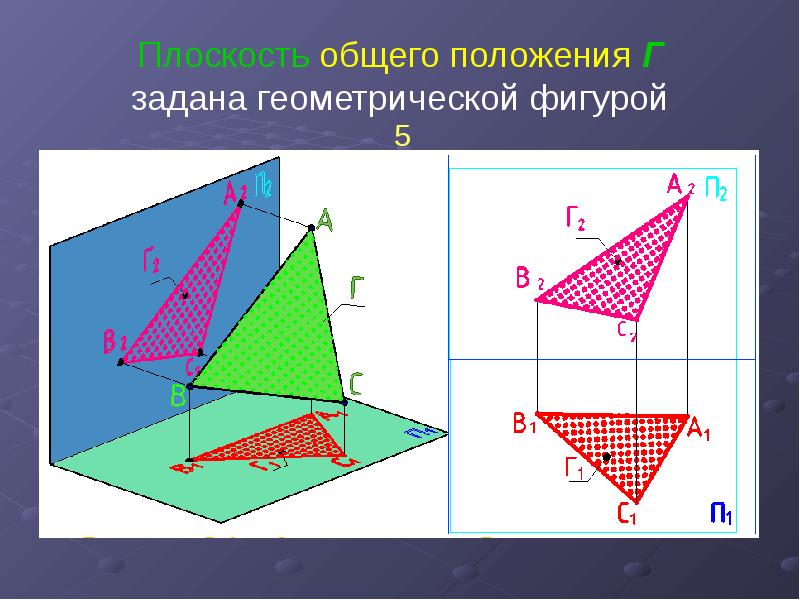

Плоскость общего положения Г задана геометрической фигурой

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

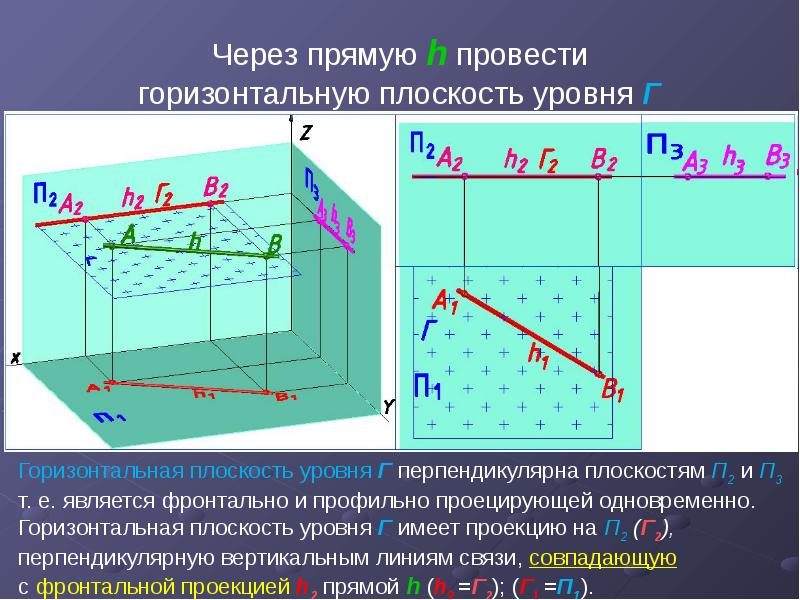

Через прямую h провести горизонтальную плоскость уровня Г

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

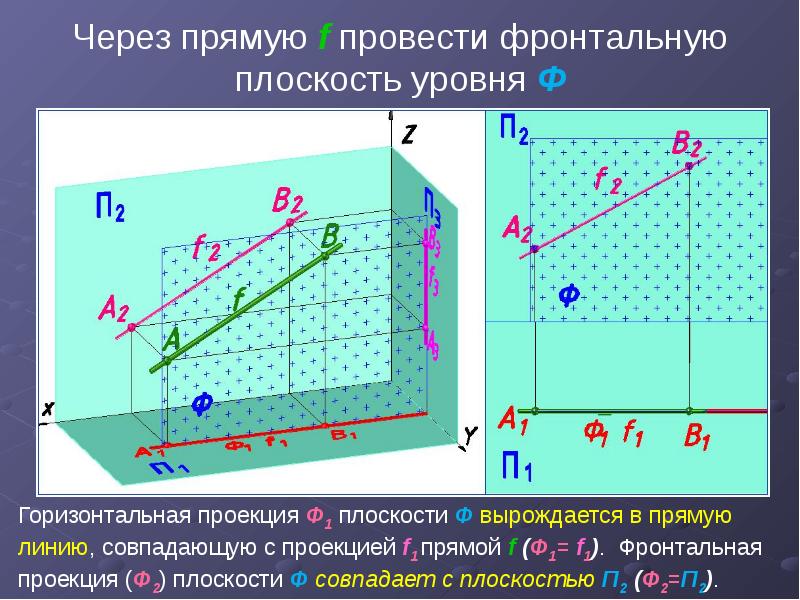

Через прямую f провести фронтальную плоскость уровня Ф

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

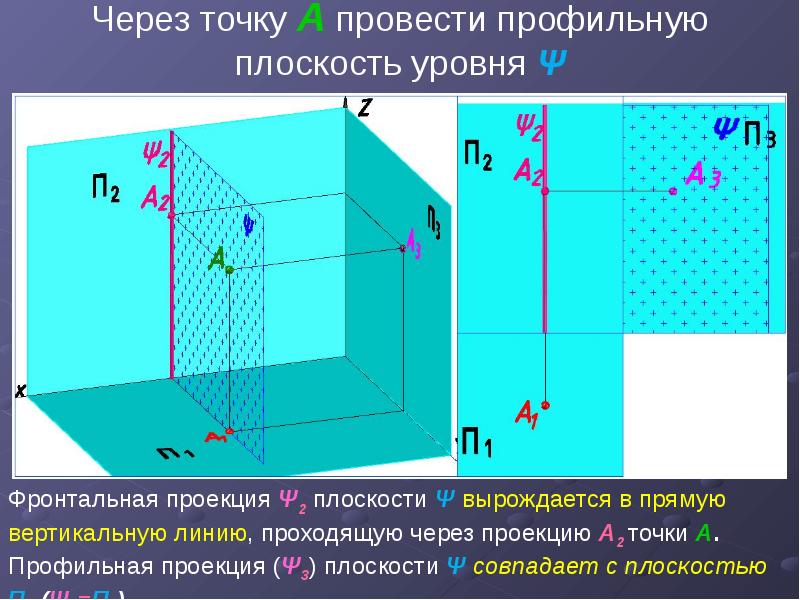

Через точку А провести профильную плоскость уровня Ψ

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Через прямую l провести горизонтально проецирующую плоскость Σ и построить недостающую проекцию точки А, принадлежащей Σ

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

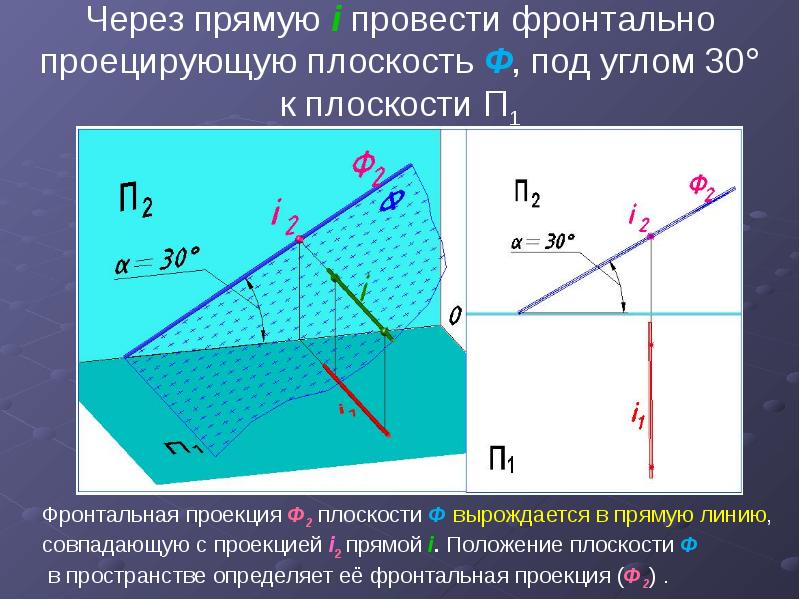

Через прямую i провести фронтально проецирующую плоскость Ф, под углом 30 к плоскости П1

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

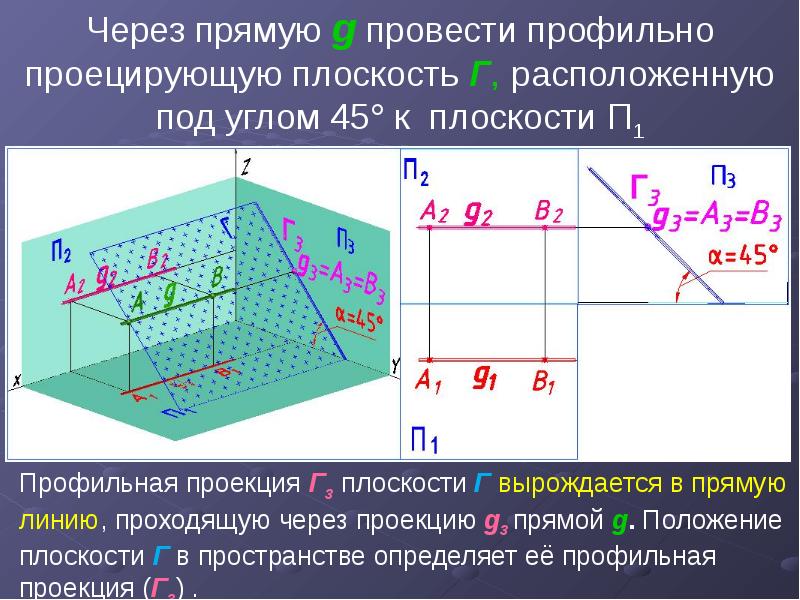

Через прямую g провести профильно проецирующую плоскость Г, расположенную под углом 45 к плоскости П1

Слайд 18

Описание слайда:

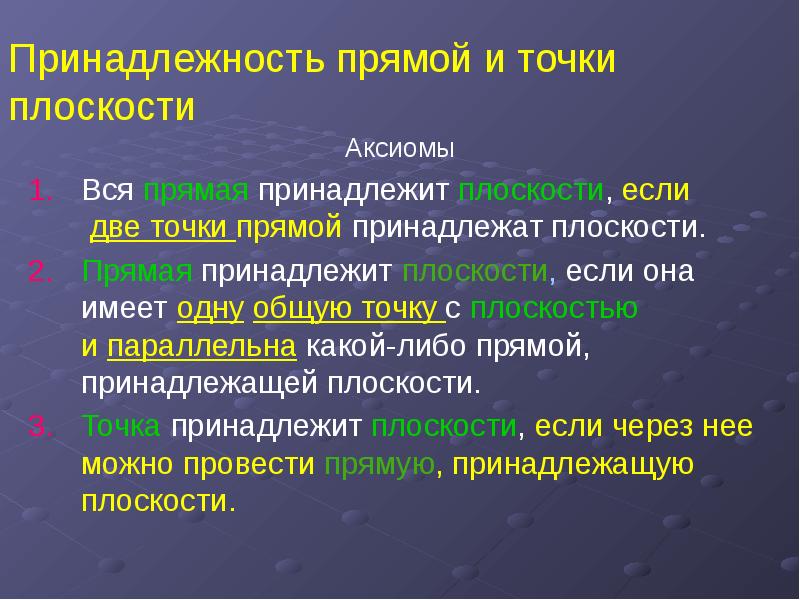

Принадлежность прямой и точки плоскости Аксиомы Вся прямая принадлежит плоскости, если две точки прямой принадлежат плоскости. Прямая принадлежит плоскости, если она имеет одну общую точку с плоскостью и параллельна какой-либо прямой, принадлежащей плоскости. Точка принадлежит плоскости, если через нее можно провести прямую, принадлежащую плоскости.

Слайд 19

Описание слайда:

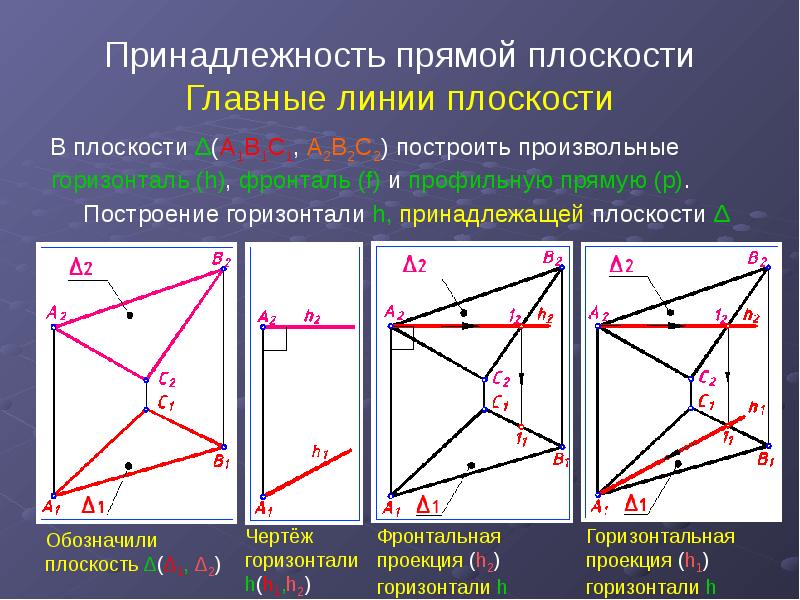

Принадлежность прямой плоскости Главные линии плоскости В плоскости Δ(А1В1С1, А2В2С2) построить произвольные горизонталь (h), фронталь (f) и профильную прямую (p). Построение горизонтали h, принадлежащей плоскости Δ
