Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Занятие 2-3 УЧЕБНЫЕ ВОПРОСЫ 1. Конструкция свайных ростверков. 2. Фундаменты опор на суше. 3.Фундаменты опор при глубине воды до 1,5 метров. 4.Фундаменты опор при глубине воды от 2 до 5 метров. 5.Фундаменты опор при глубине воды от 6 до 12 метров.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

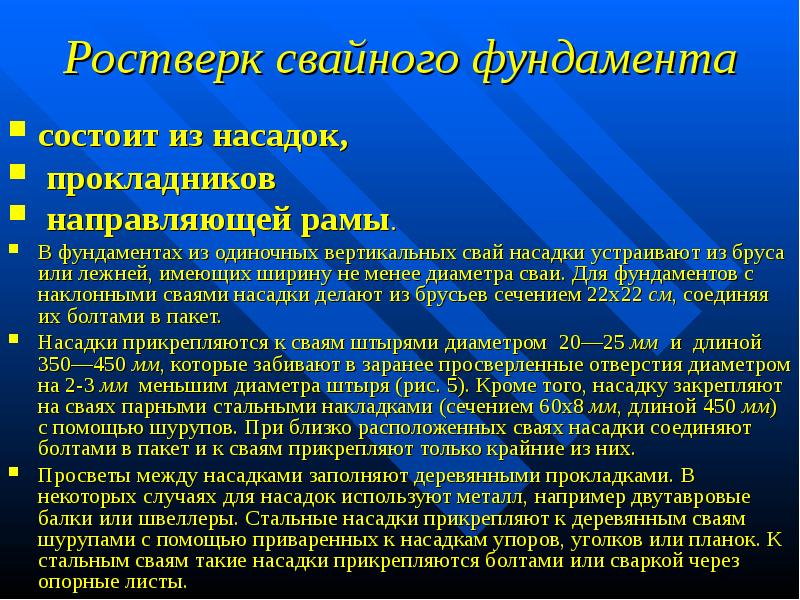

Ростверк свайного фундамента состоит из насадок, прокладников направляющей рамы. В фундаментах из одиночных вертикальных свай насадки устраивают из бруса или лежней, имеющих ширину не менее диаметра сваи. Для фундаментов с наклонными сваями насадки делают из брусьев сечением 22х22 см, соединяя их болтами в пакет. Насадки прикрепляются к сваям штырями диаметром 20—25 мм и длиной 350—450 мм, которые забивают в заранее просверленные отверстия диаметром на 2-3 мм меньшим диаметра штыря (рис. 5). Кроме того, насадку закрепляют на сваях парными стальными накладками (сечением 60х8 мм, длиной 450 мм) с помощью шурупов. При близко расположенных сваях насадки соединяют болтами в пакет и к сваям прикрепляют только крайние из них. Просветы между насадками заполняют деревянными прокладками. В некоторых случаях для насадок используют металл, например двутавровые балки или швеллеры. Стальные насадки прикрепляют к деревянным сваям шурупами с помощью приваренных к насадкам упоров, уголков или планок. К стальным сваям такие насадки прикрепляются болтами или сваркой через опорные листы.

Слайд 7

Описание слайда:

Устройство свайного фундамента

Слайд 8

Описание слайда:

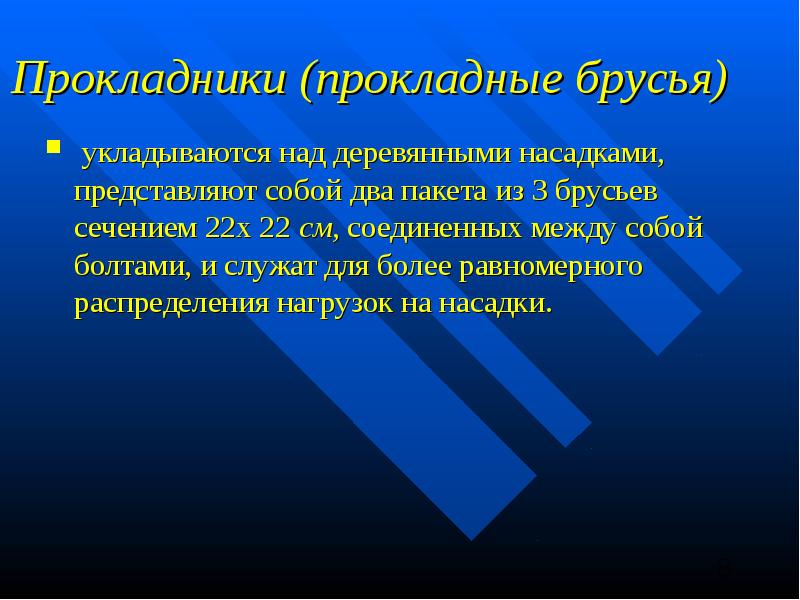

Прокладники (прокладные брусья) укладываются над деревянными насадками, представляют собой два пакета из 3 брусьев сечением 22х 22 см, соединенных между собой болтами, и служат для более равномерного распределения нагрузок на насадки.

Слайд 9

Описание слайда:

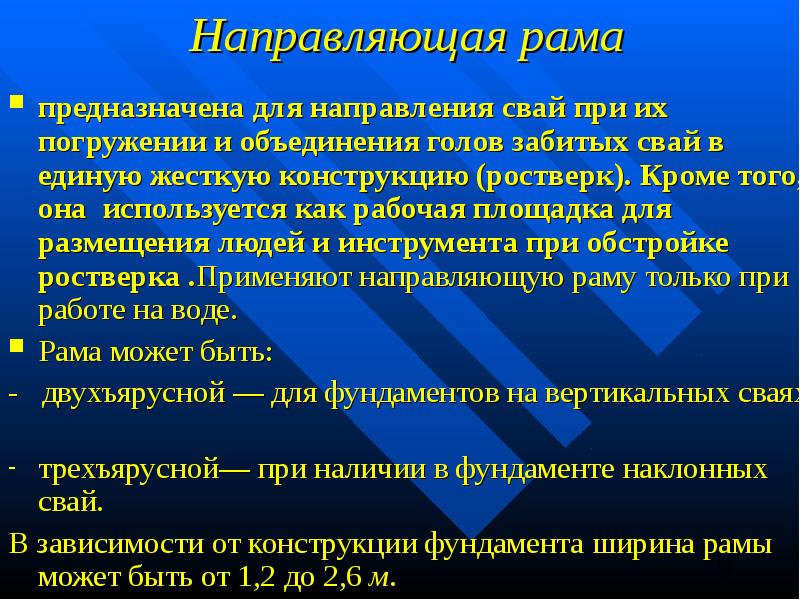

Направляющая рама предназначена для направления свай при их погружении и объединения голов забитых свай в единую жесткую конструкцию (ростверк). Кроме того, она используется как рабочая площадка для размещения людей и инструмента при обстройке ростверка .Применяют направляющую раму только при работе на воде. Рама может быть: - двухъярусной — для фундаментов на вертикальных сваях трехъярусной— при наличии в фундаменте наклонных свай. В зависимости от конструкции фундамента ширина рамы может быть от 1,2 до 2,6 м.

Слайд 10

Описание слайда:

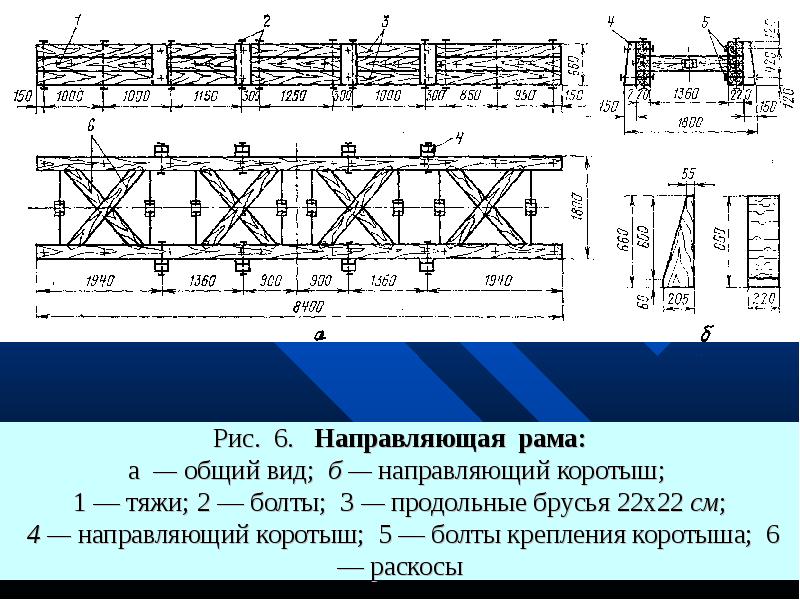

Рис. 6. Направляющая рама: а — общий вид; б — направляющий коротыш; 1 — тяжи; 2 — болты; 3 — продольные брусья 22х22 см; 4 — направляющий коротыш; 5 — болты крепления коротыша; 6— раскосы

Слайд 11

Описание слайда:

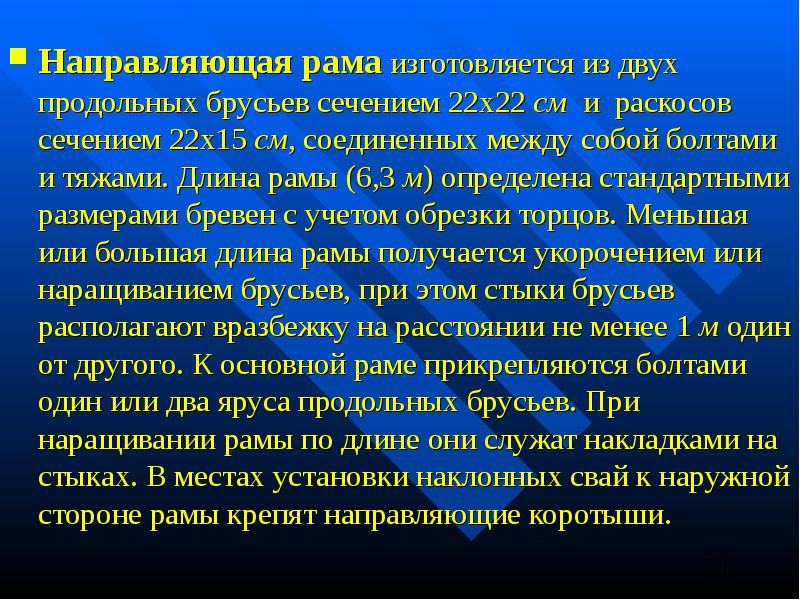

Направляющая рама изготовляется из двух продольных брусьев сечением 22х22 см и раскосов сечением 22х15 см, соединенных между собой болтами и тяжами. Длина рамы (6,3 м) определена стандартными размерами бревен с учетом обрезки торцов. Меньшая или большая длина рамы получается укорочением или наращиванием брусьев, при этом стыки брусьев располагают вразбежку на расстоянии не менее 1 м один от другого. К основной раме прикрепляются болтами один или два яруса продольных брусьев. При наращивании рамы по длине они служат накладками на стыках. В местах установки наклонных свай к наружной стороне рамы крепят направляющие коротыши. Направляющая рама изготовляется из двух продольных брусьев сечением 22х22 см и раскосов сечением 22х15 см, соединенных между собой болтами и тяжами. Длина рамы (6,3 м) определена стандартными размерами бревен с учетом обрезки торцов. Меньшая или большая длина рамы получается укорочением или наращиванием брусьев, при этом стыки брусьев располагают вразбежку на расстоянии не менее 1 м один от другого. К основной раме прикрепляются болтами один или два яруса продольных брусьев. При наращивании рамы по длине они служат накладками на стыках. В местах установки наклонных свай к наружной стороне рамы крепят направляющие коротыши.
