Слайд 1


Конструкторско-технологическое обеспечение процесса сборки узла привода управления интерцептора и изготовления детали «Тяга» Студент группы 5КТб-1...
Описание слайда:
Конструкторско-технологическое обеспечение процесса сборки узла привода управления интерцептора и изготовления детали «Тяга» Студент группы 5КТб-1 Д.В. Матвеев Преподаватель В.А. Олещук

Слайд 2

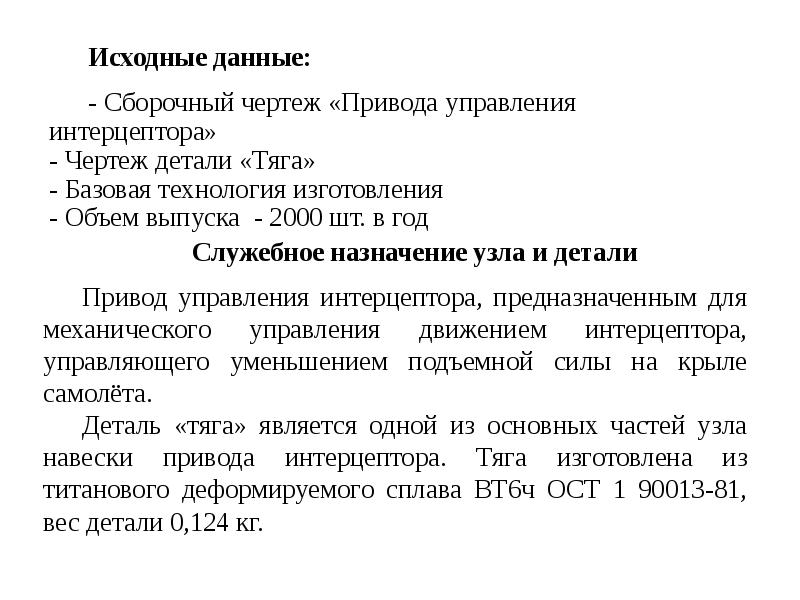

Служебное назначение узла и детали Служебное назначение узла и детали Привод управления интерцептора, предназначенным для механического управления...
Описание слайда:

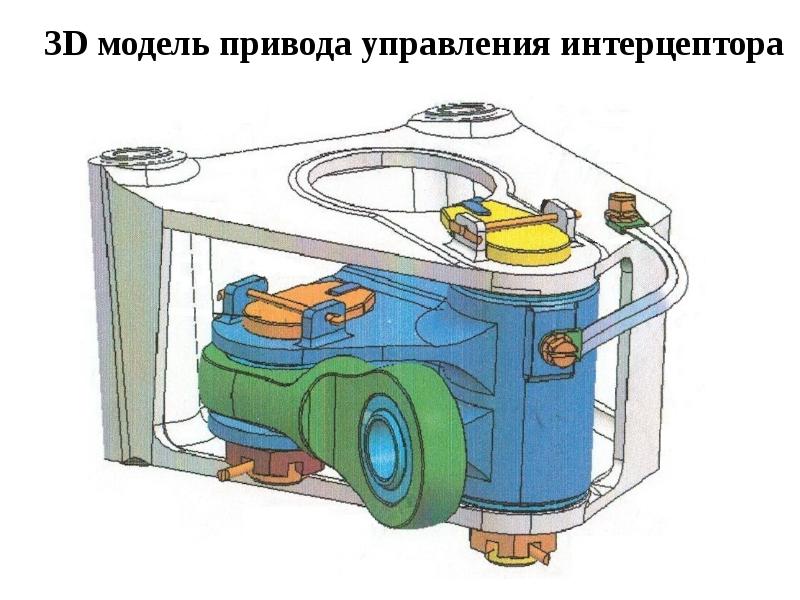

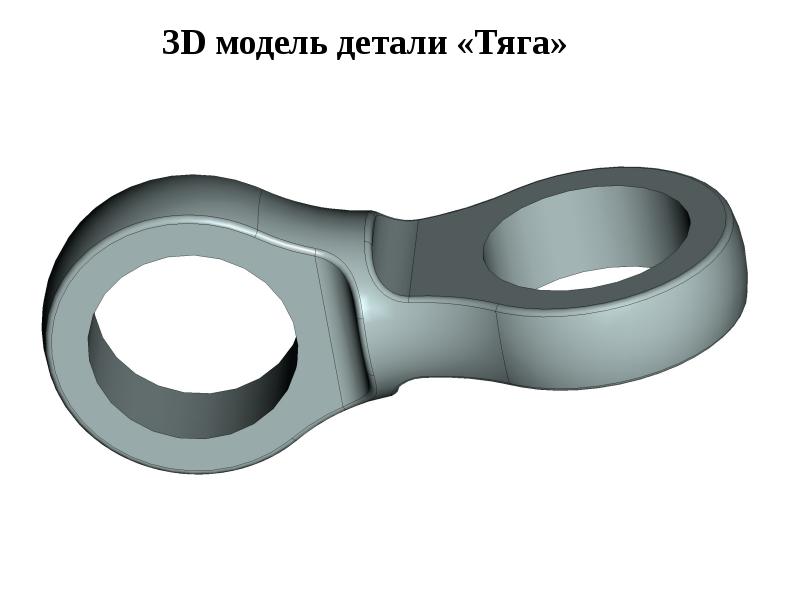

Служебное назначение узла и детали Служебное назначение узла и детали Привод управления интерцептора, предназначенным для механического управления движением интерцептора, управляющего уменьшением подъемной силы на крыле самолёта. Деталь «тяга» является одной из основных частей узла навески привода интерцептора. Тяга изготовлена из титанового деформируемого сплава ВТ6ч ОСТ 1 90013-81, вес детали 0,124 кг.

Слайд 3


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №3
Описание слайда:

Слайд 4


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №4
Описание слайда:

Слайд 5


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №5
Описание слайда:

Слайд 6


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №6
Описание слайда:

Слайд 7


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №7
Описание слайда:

Слайд 8


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №8
Описание слайда:

Слайд 9


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №9
Описание слайда:

Слайд 10


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №10
Описание слайда:

Слайд 11


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №11
Описание слайда:

Слайд 12


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №12
Описание слайда:

Слайд 13


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №13
Описание слайда:

Слайд 14


Конструкторско-технологическое обеспечение сборки узла привода управления интерцептора и изготовления детали «Тяга», слайд №14
Описание слайда:
