Слайд 1

Описание слайда:

Лабораторная работа № 10 Коллоквиум

Слайд 2

Описание слайда:

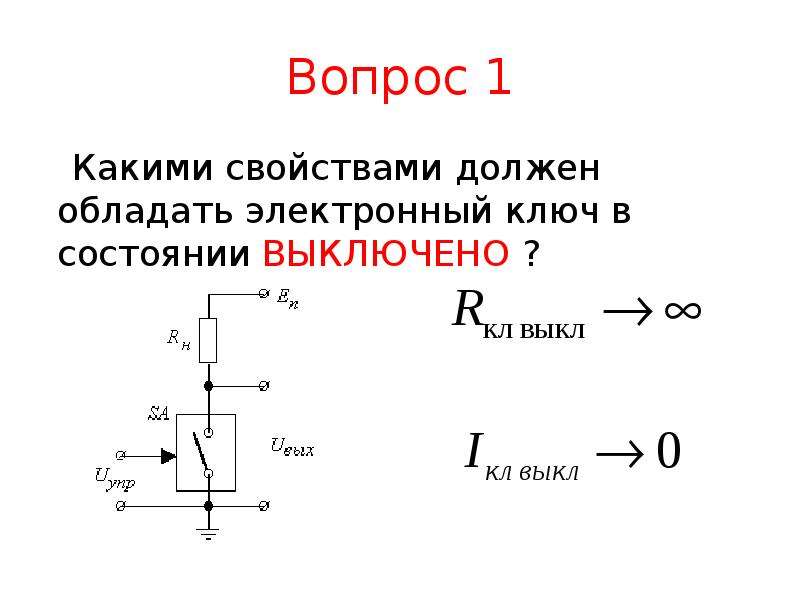

Вопрос 1 Какими свойствами должен обладать электронный ключ в состоянии ВЫКЛЮЧЕНО ?

Слайд 3

Описание слайда:

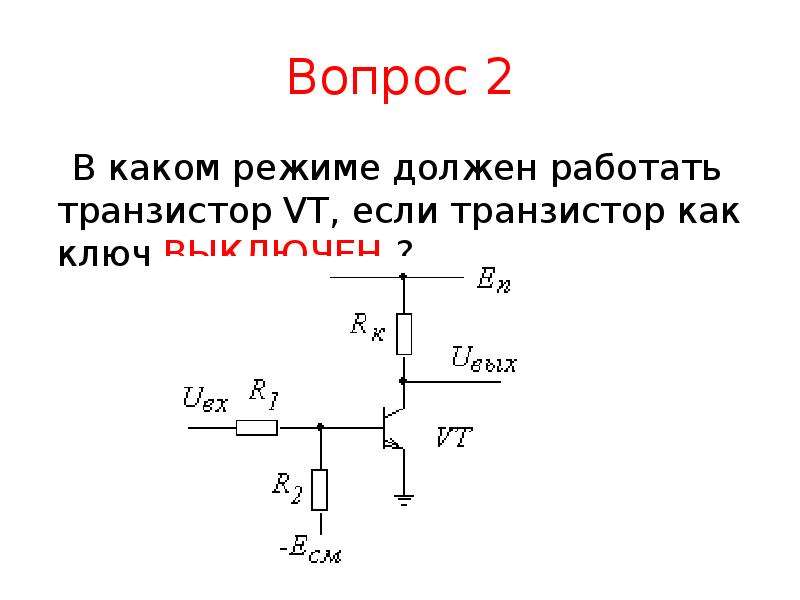

Вопрос 2 В каком режиме должен работать транзистор VT, если транзистор как ключ ВЫКЛЮЧЕН ?

Слайд 4

Описание слайда:

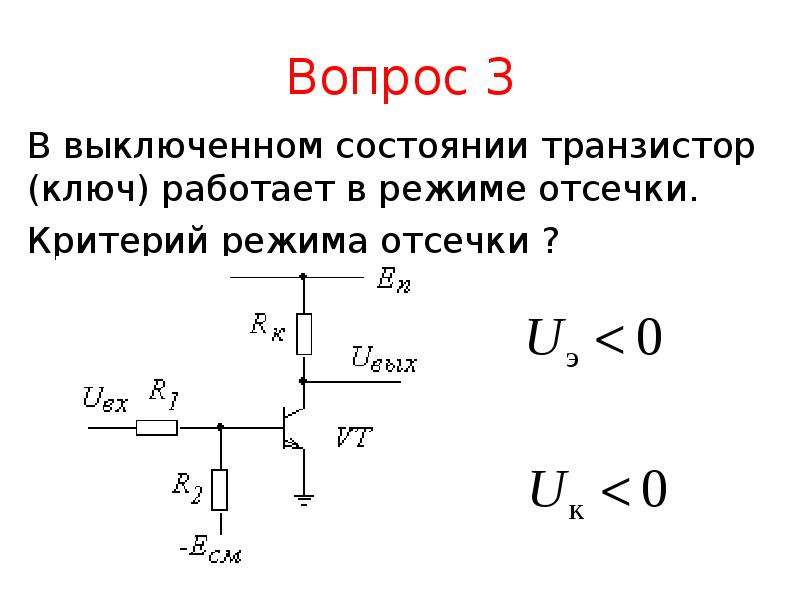

Вопрос 3 В выключенном состоянии транзистор (ключ) работает в режиме отсечки. Критерий режима отсечки ?

Слайд 5

Описание слайда:

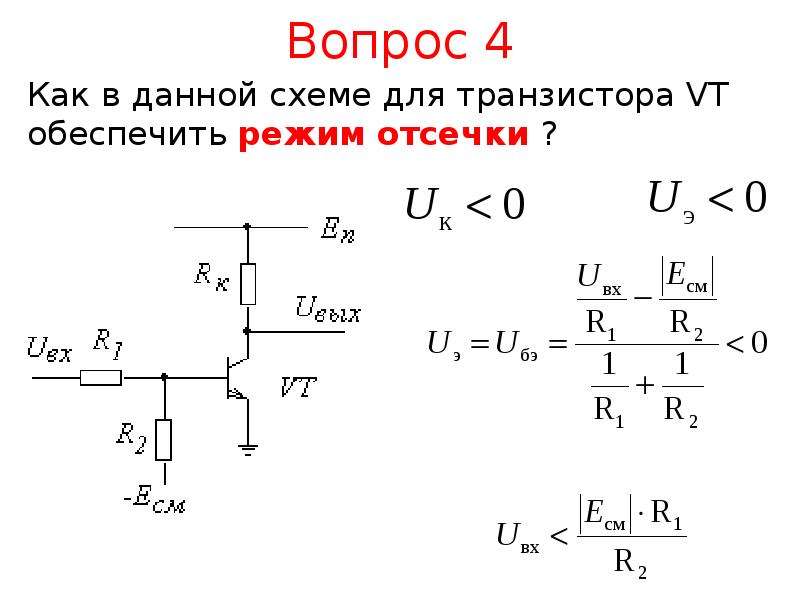

Вопрос 4 Как в данной схеме для транзистора VT обеспечить режим отсечки ?

Слайд 6

Описание слайда:

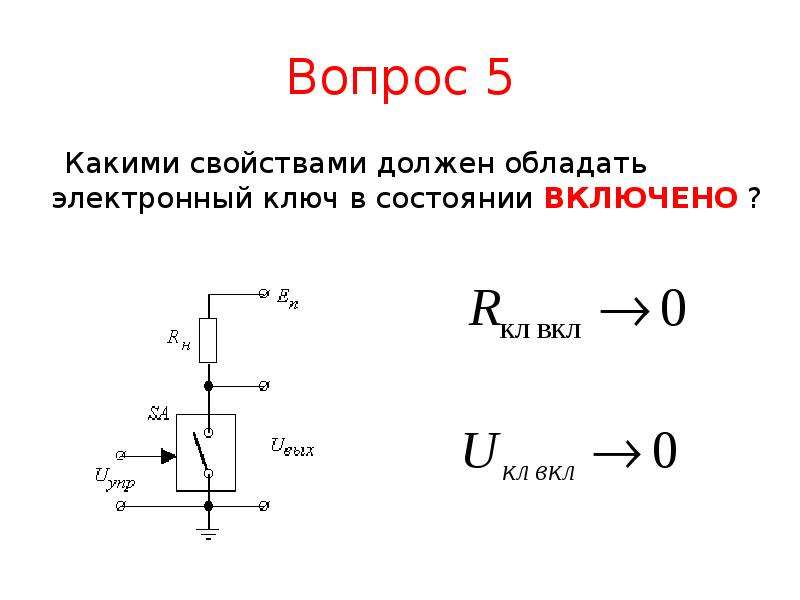

Вопрос 5 Какими свойствами должен обладать электронный ключ в состоянии ВКЛЮЧЕНО ?

Слайд 7

Описание слайда:

Вопрос 6 В каком режиме должен работать транзистор VT, если транзистор как ключ ВКЛЮЧЕН ?

Слайд 8

Описание слайда:

Вопрос 7 Во включенном состоянии транзистор (ключ) работает в режиме насыщения. Критерий режима насыщения ?

Слайд 9

Описание слайда:

Вопрос 8 Как в данной схеме для транзистора VT обеспечить режим насыщения? Другой критерий.

Слайд 10

Описание слайда:

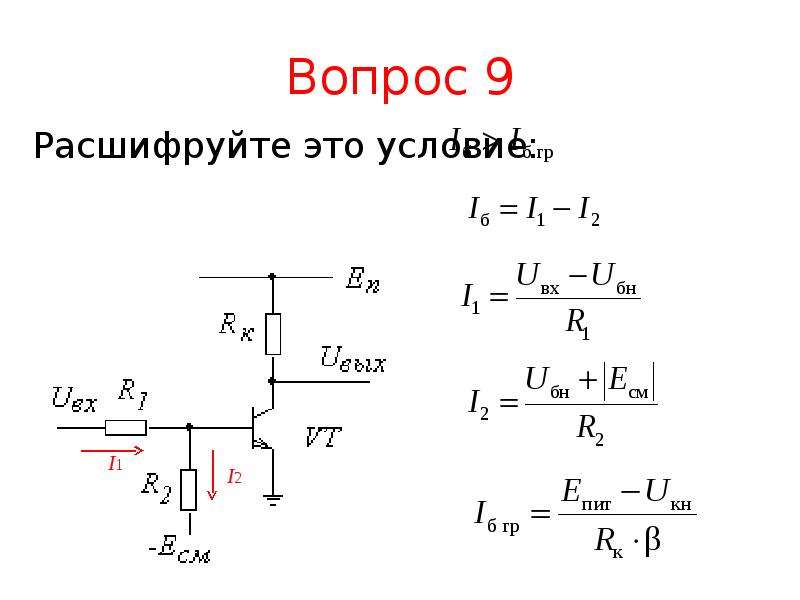

Вопрос 9 Расшифруйте это условие:

Слайд 11

Описание слайда:

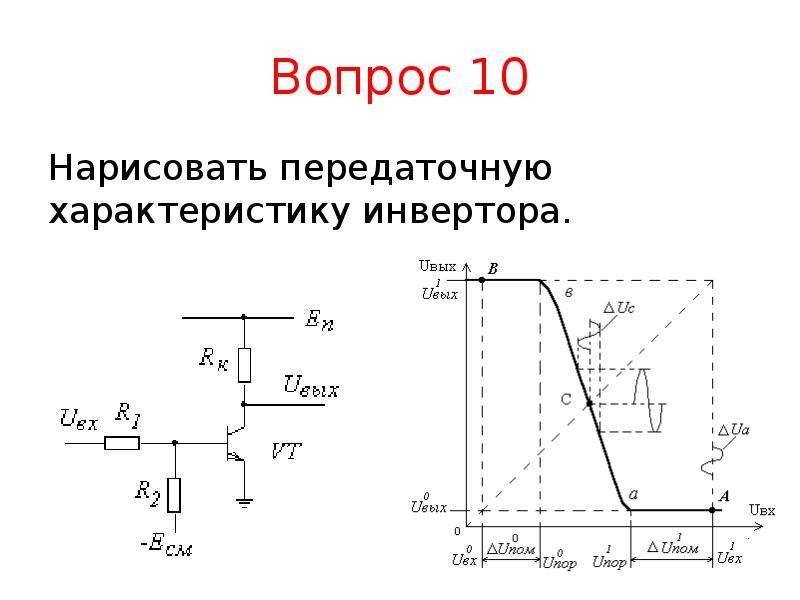

Вопрос 10 Нарисовать передаточную характеристику инвертора.

Слайд 12

Описание слайда:

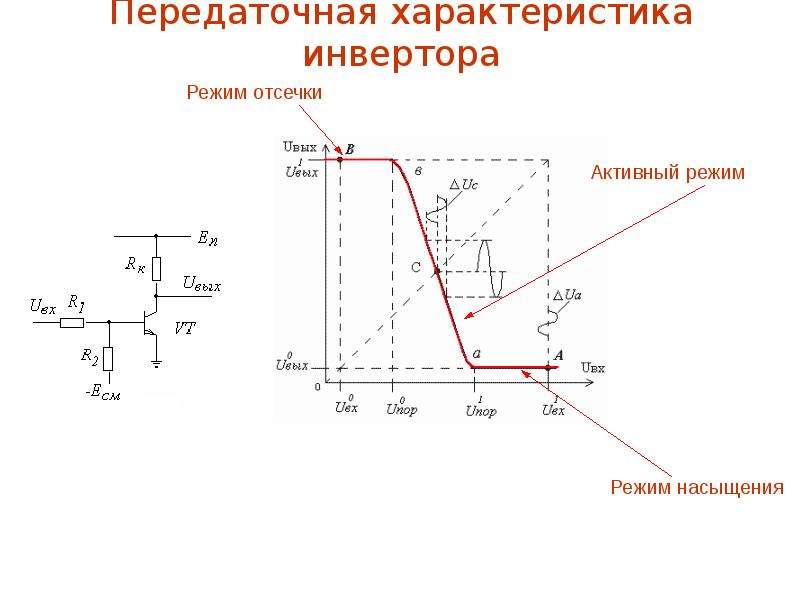

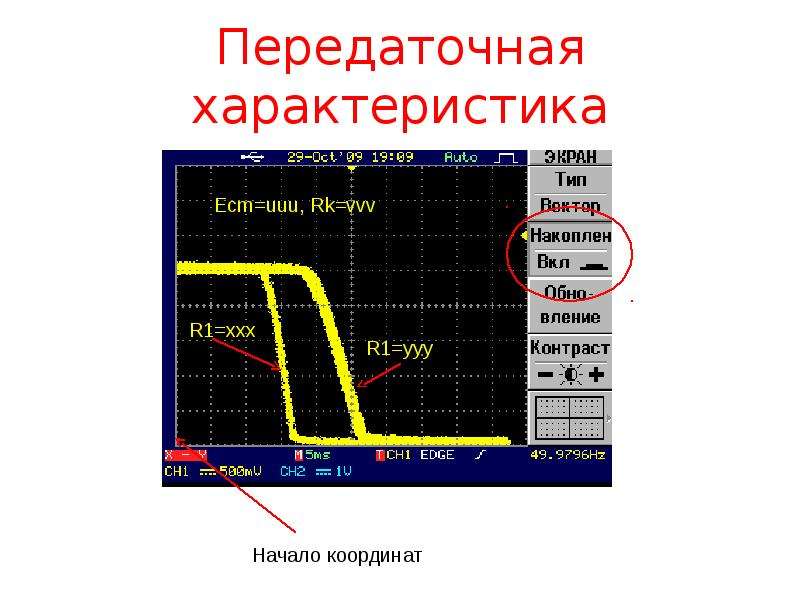

Передаточная характеристика инвертора

Слайд 13

Описание слайда:

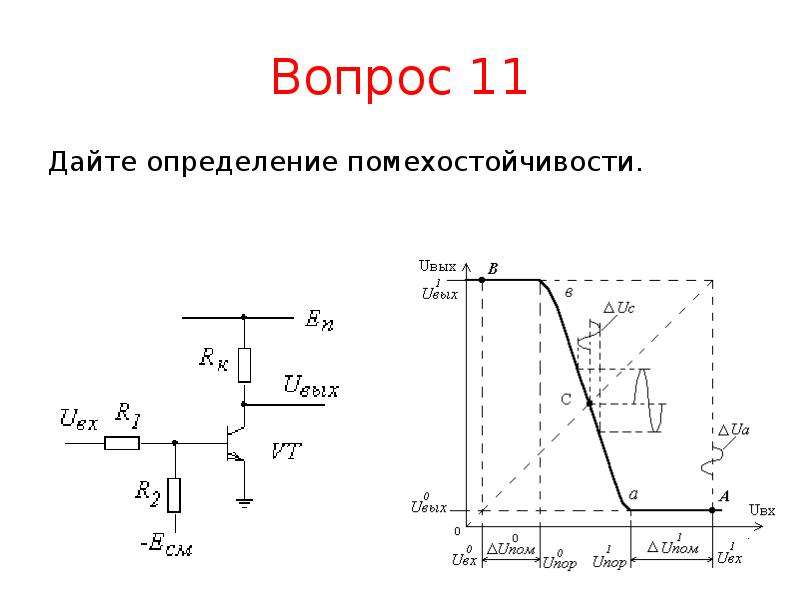

Вопрос 11 Дайте определение помехостойчивости.

Слайд 14

Описание слайда:

Помехоустойчивость

Слайд 15

Описание слайда:

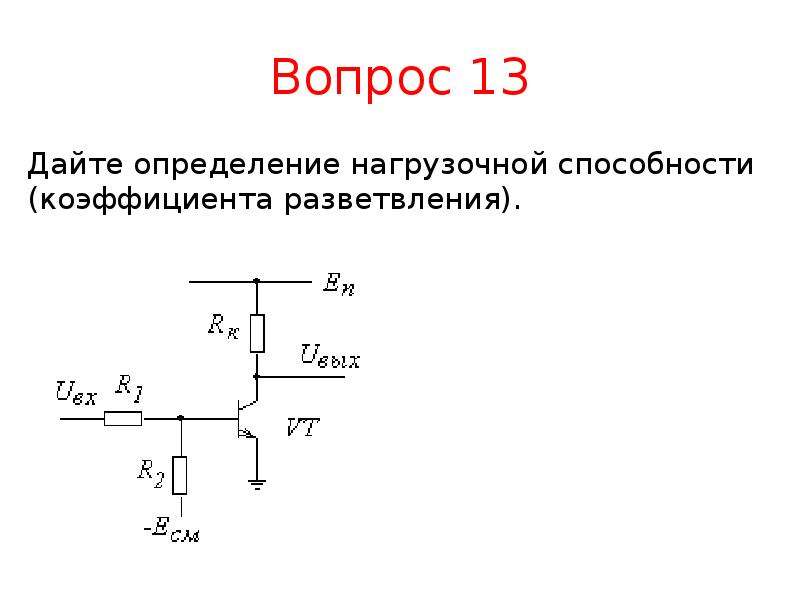

Вопрос 13 Дайте определение нагрузочной способности (коэффициента разветвления).

Слайд 16

Описание слайда:

Нагрузочная способность инвертора

Слайд 17

Описание слайда:

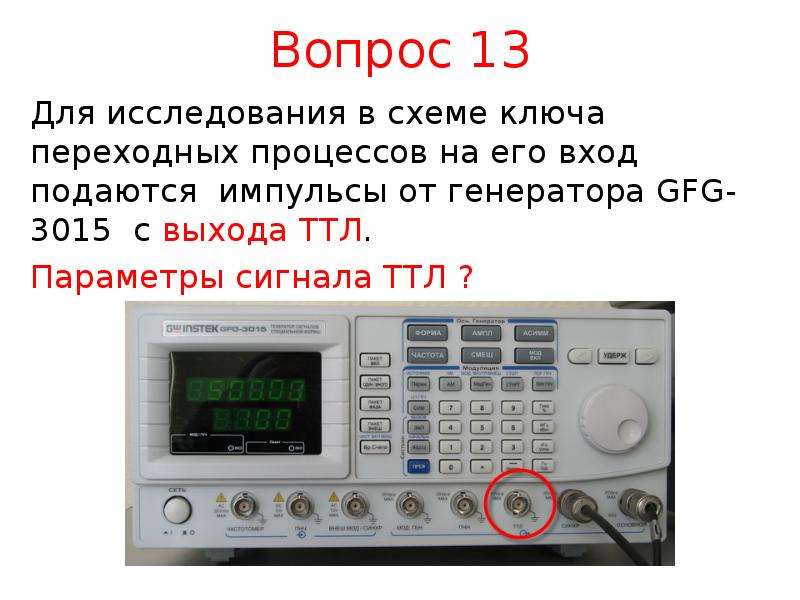

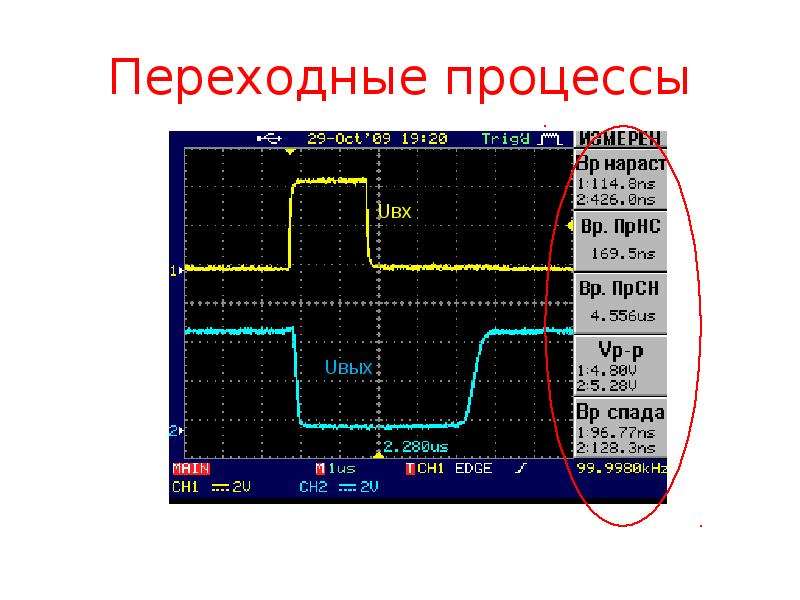

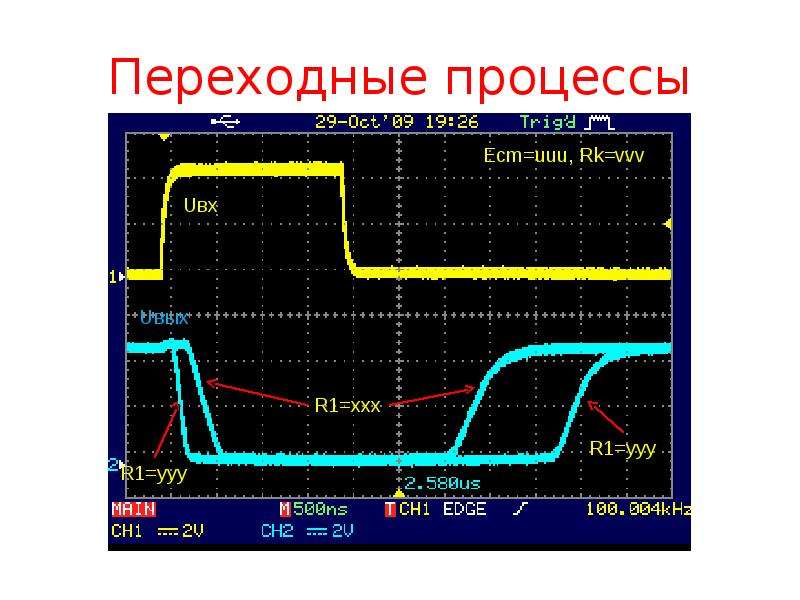

Вопрос 13 Для исследования в схеме ключа переходных процессов на его вход подаются импульсы от генератора GFG-3015 с выхода ТТЛ. Параметры сигнала ТТЛ ?
