Слайд 1

Описание слайда:

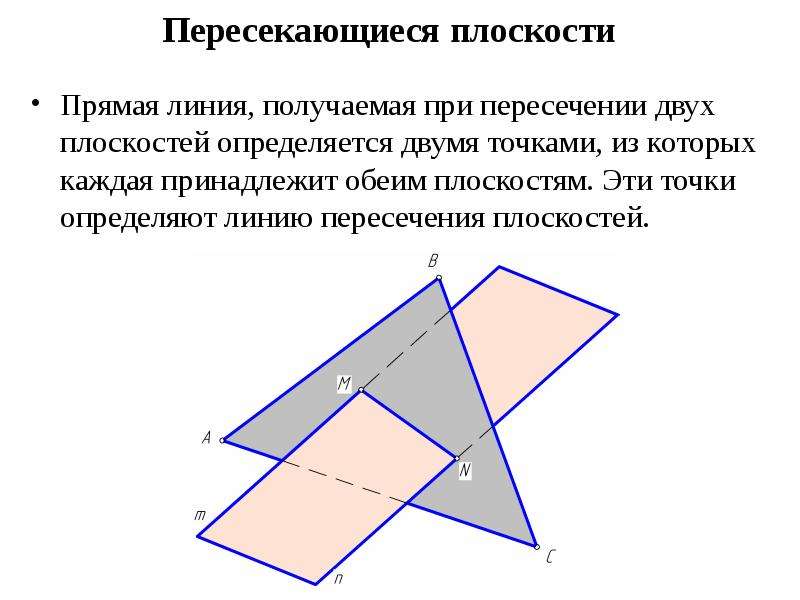

Пересекающиеся плоскости Прямая линия, получаемая при пересечении двух плоскостей определяется двумя точками, из которых каждая принадлежит обеим плоскостям. Эти точки определяют линию пересечения плоскостей.

Слайд 2

Описание слайда:

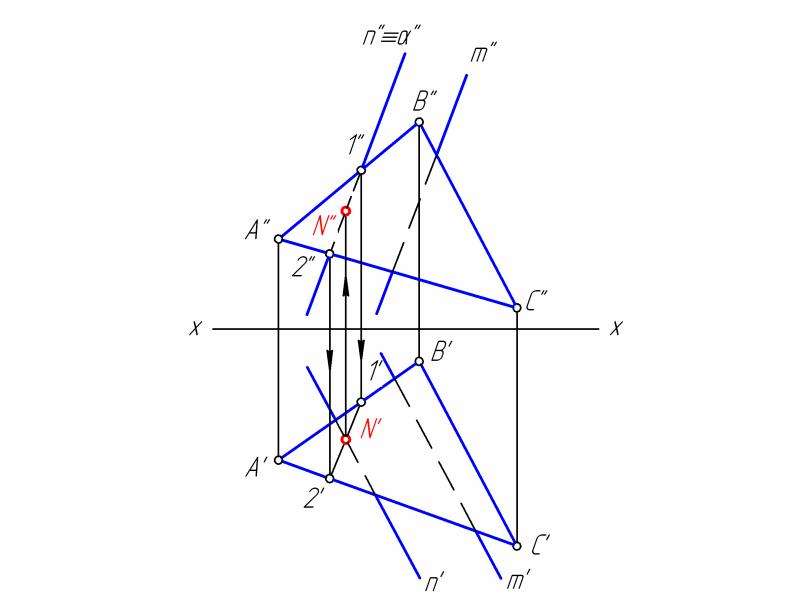

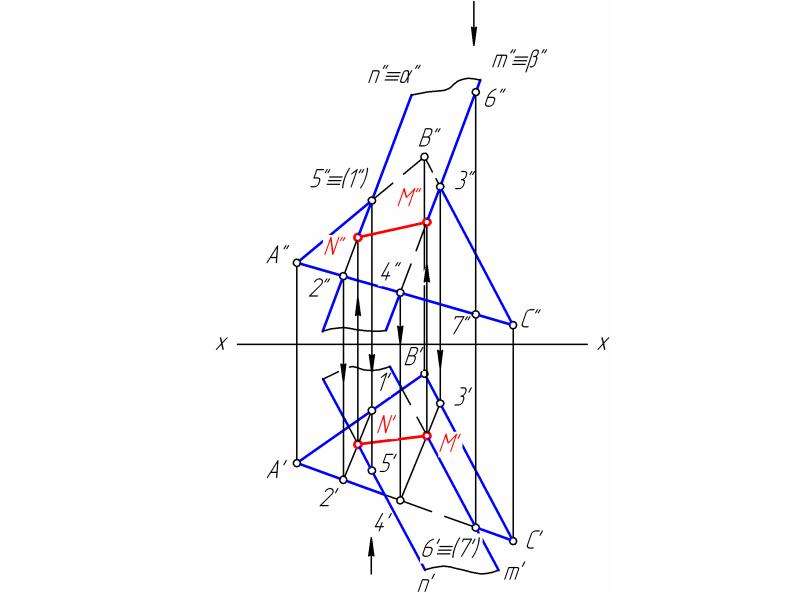

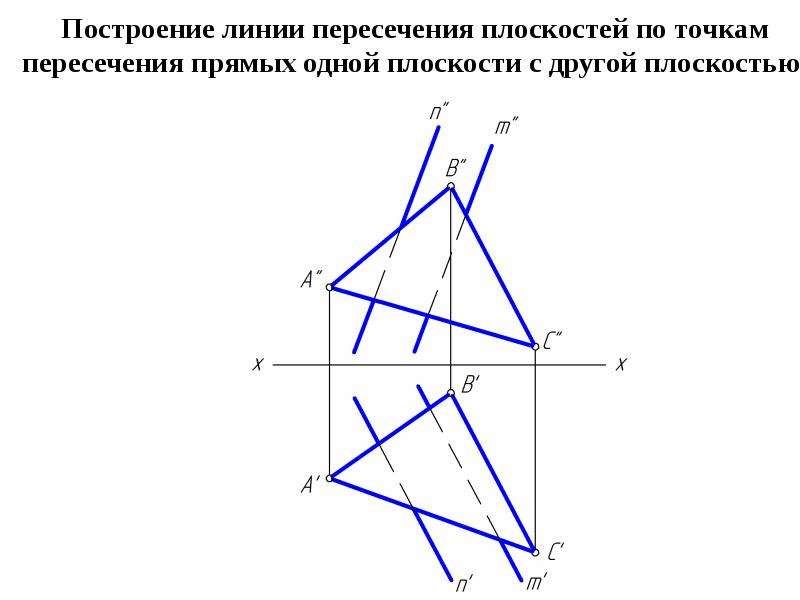

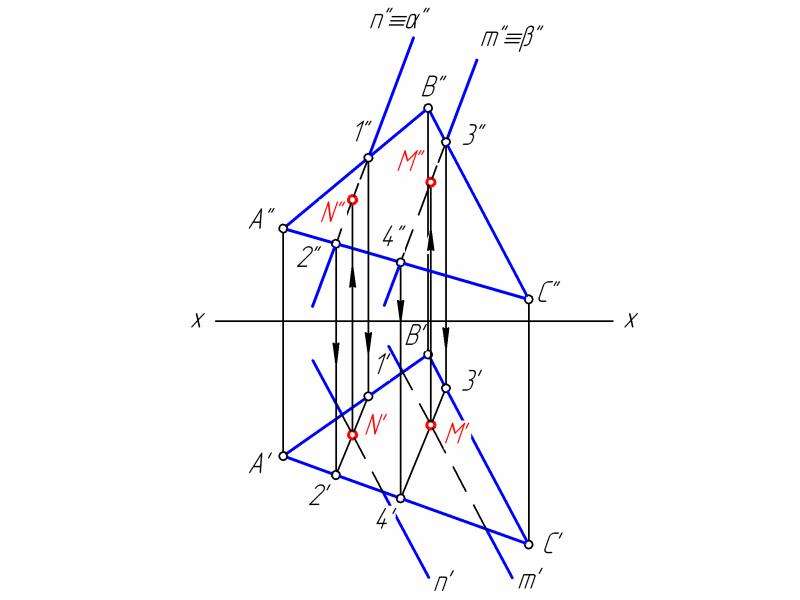

Построение линии пересечения плоскостей по точкам пересечения прямых одной плоскости с другой плоскостью.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

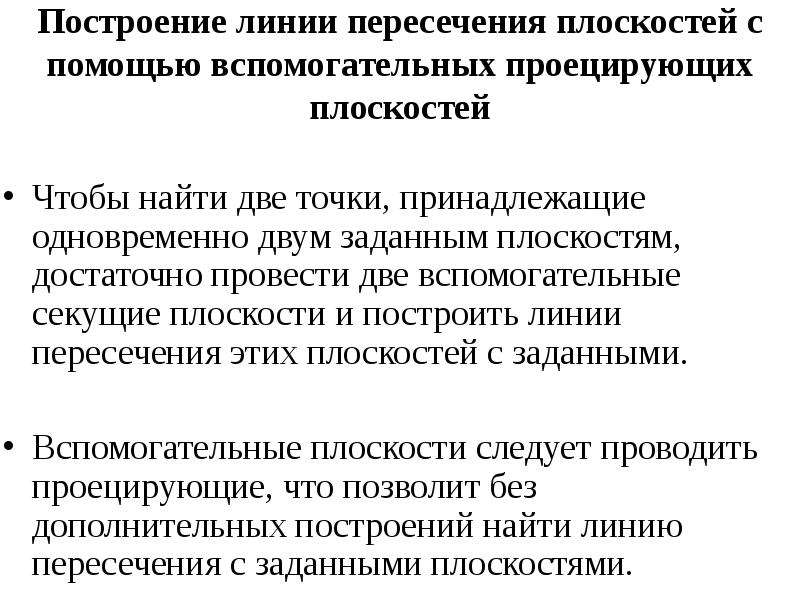

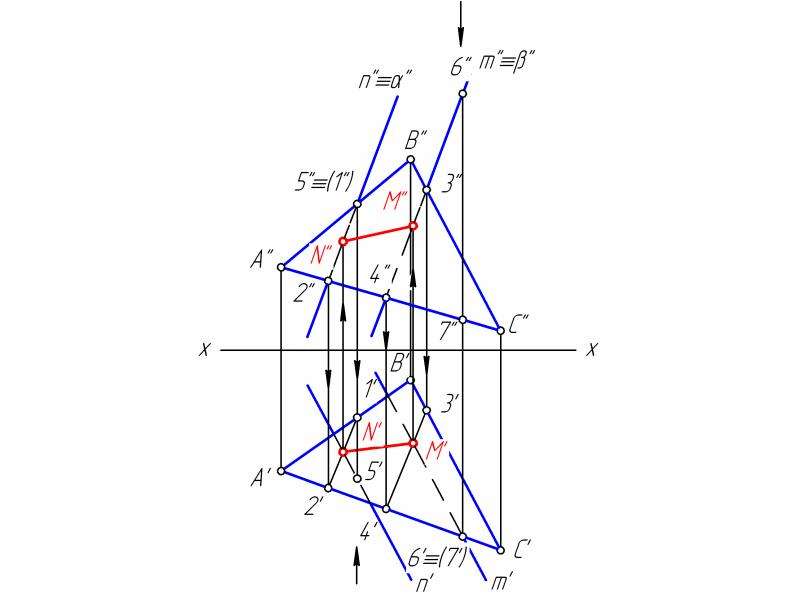

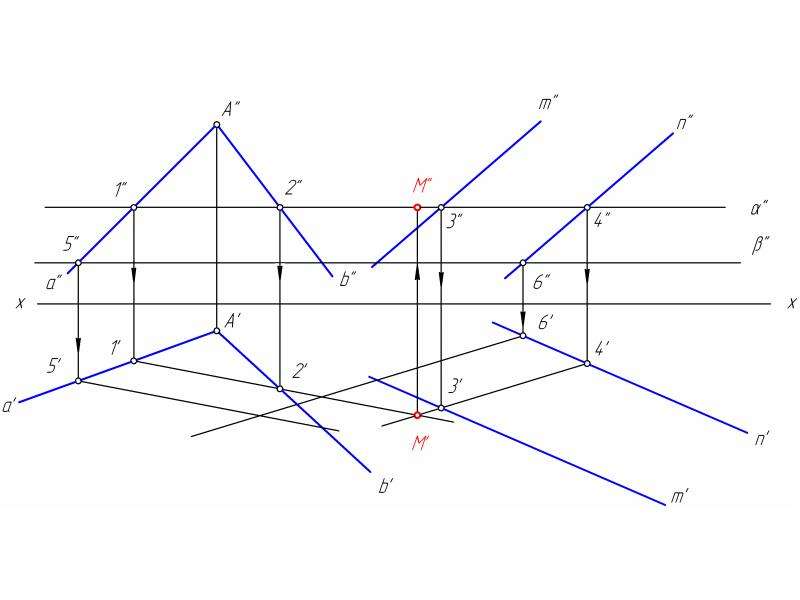

Построение линии пересечения плоскостей с помощью вспомогательных проецирующих плоскостей Чтобы найти две точки, принадлежащие одновременно двум заданным плоскостям, достаточно провести две вспомогательные секущие плоскости и построить линии пересечения этих плоскостей с заданными. Вспомогательные плоскости следует проводить проецирующие, что позволит без дополнительных построений найти линию пересечения с заданными плоскостями.

Слайд 8

Описание слайда:

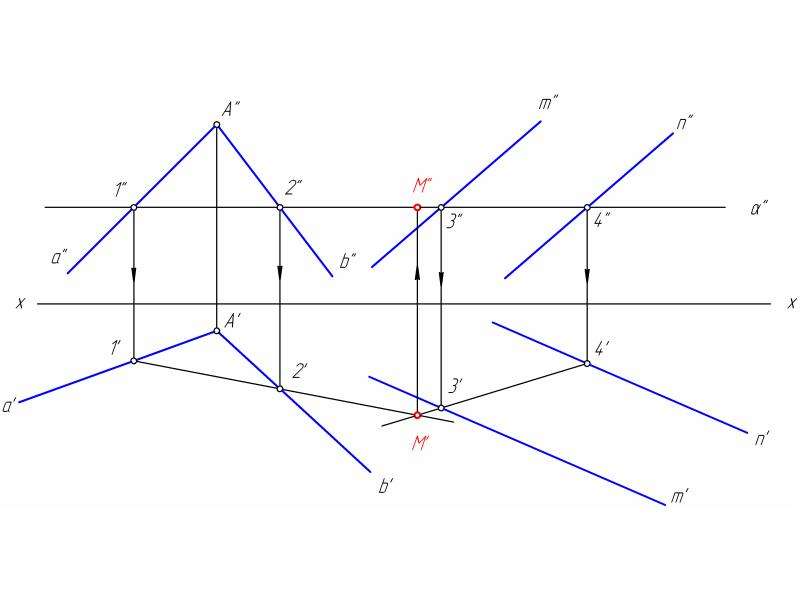

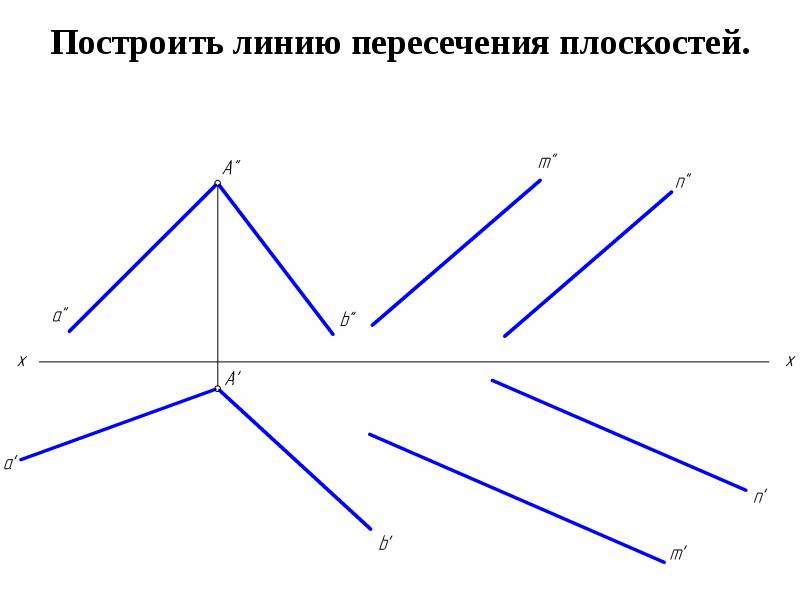

Построить линию пересечения плоскостей.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

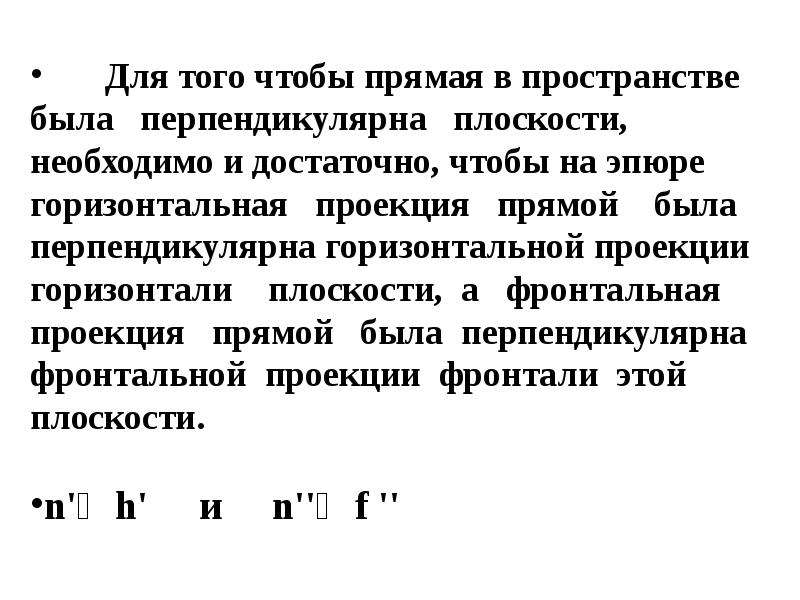

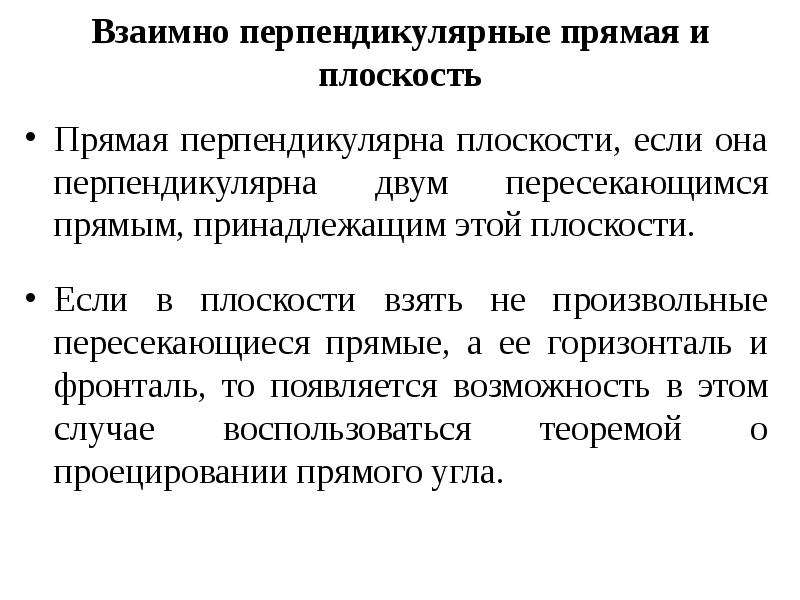

Взаимно перпендикулярные прямая и плоскость Прямая перпендикулярна плоскости, если она перпендикулярна двум пересекающимся прямым, принадлежащим этой плоскости. Если в плоскости взять не произвольные пересекающиеся прямые, а ее горизонталь и фронталь, то появляется возможность в этом случае воспользоваться теоремой о проецировании прямого угла.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

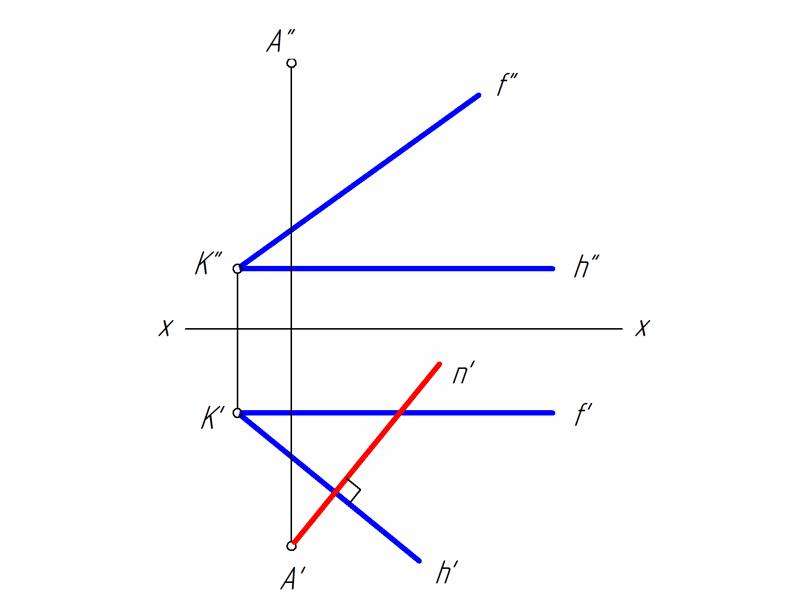

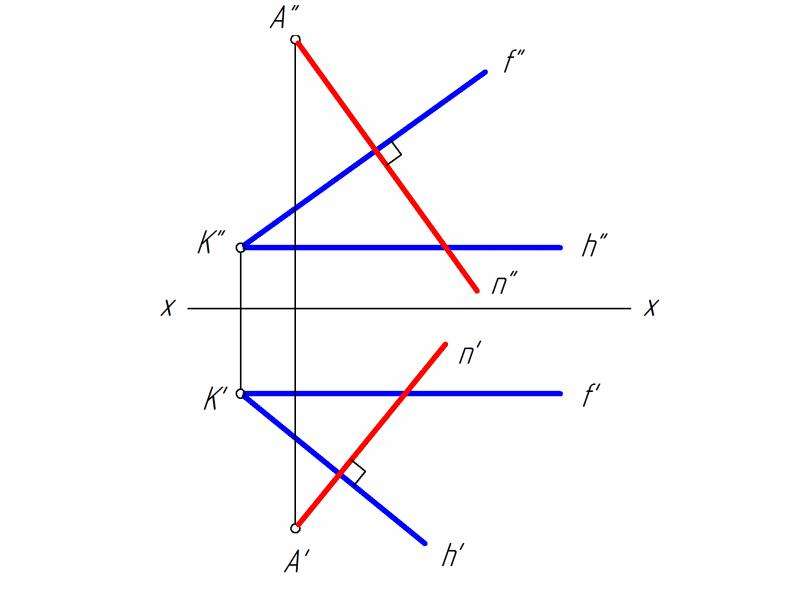

Построение взаимно перпендикулярных прямой и плоскости

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

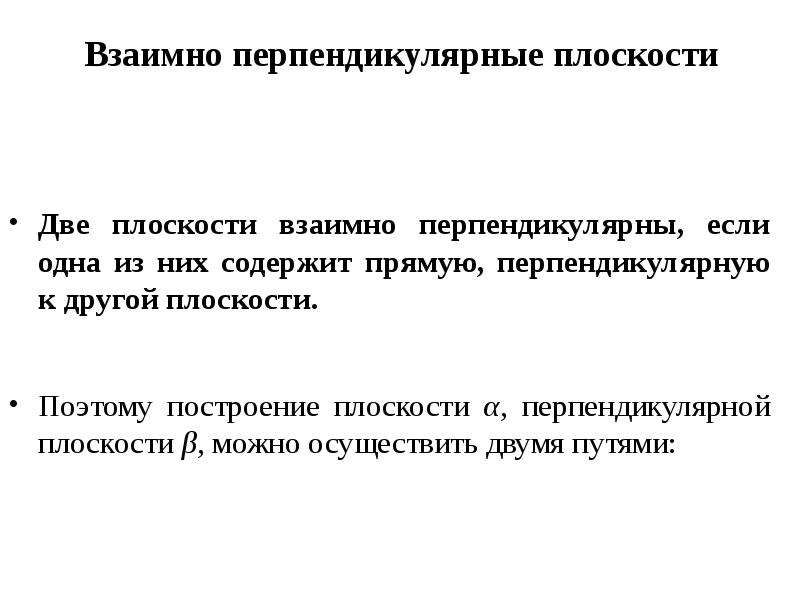

Взаимно перпендикулярные плоскости Две плоскости взаимно перпендикулярны, если одна из них содержит прямую, перпендикулярную к другой плоскости. Поэтому построение плоскости α, перпендикулярной плоскости β, можно осуществить двумя путями:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

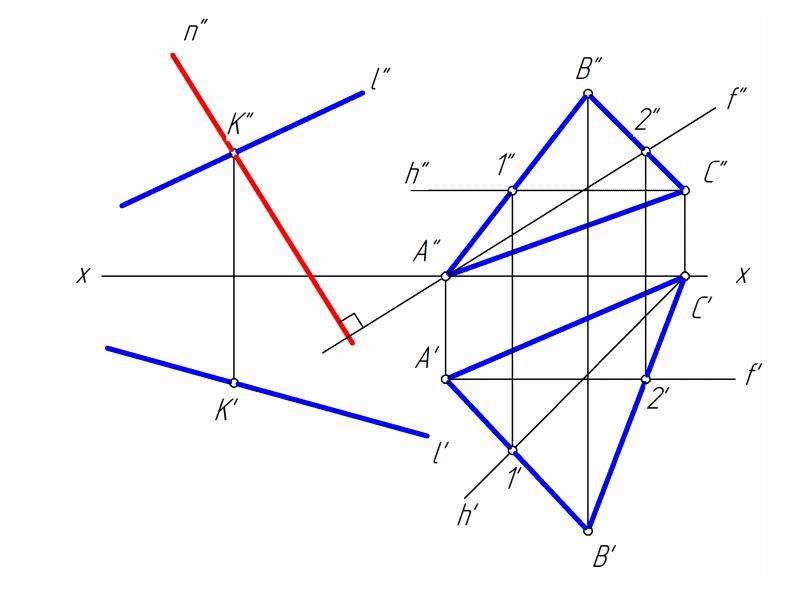

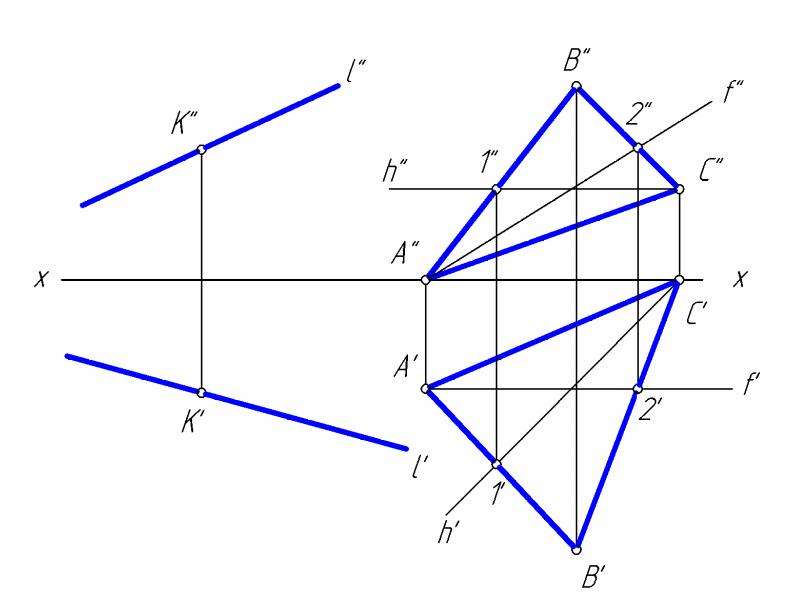

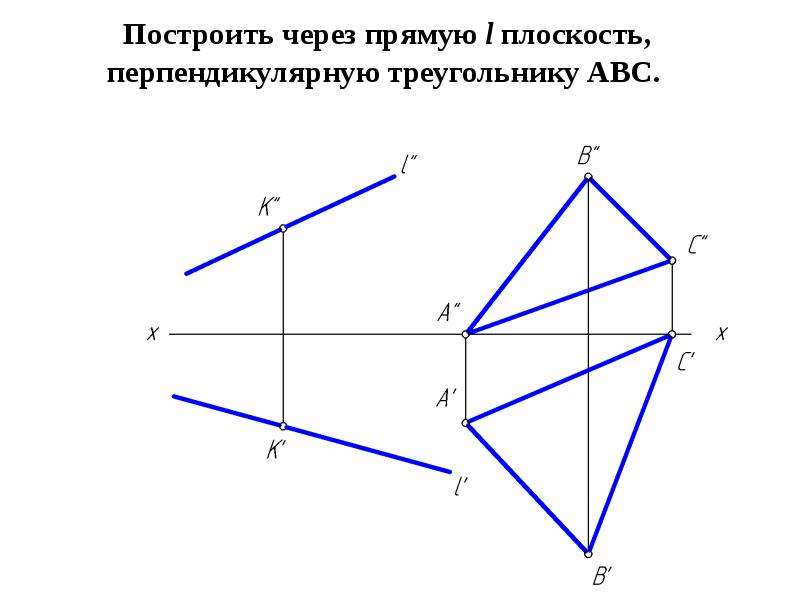

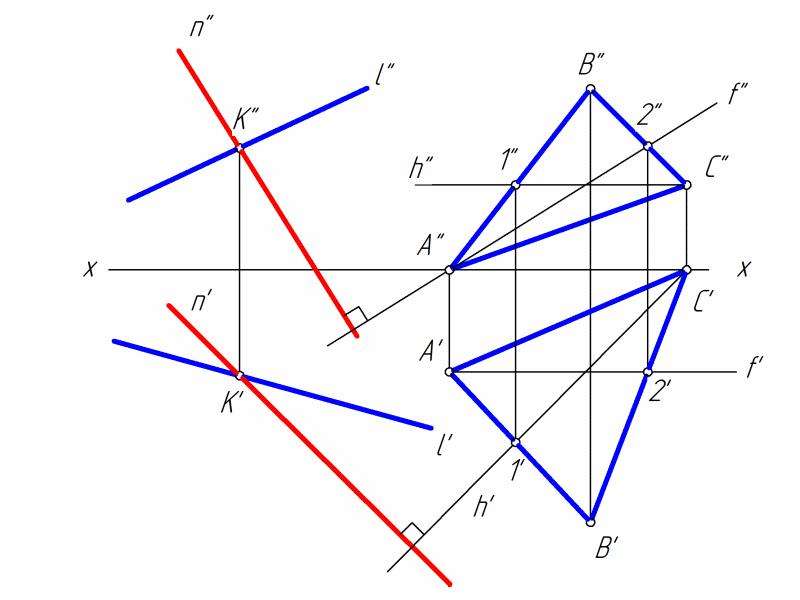

Построить через прямую l плоскость, перпендикулярную треугольнику АВС.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

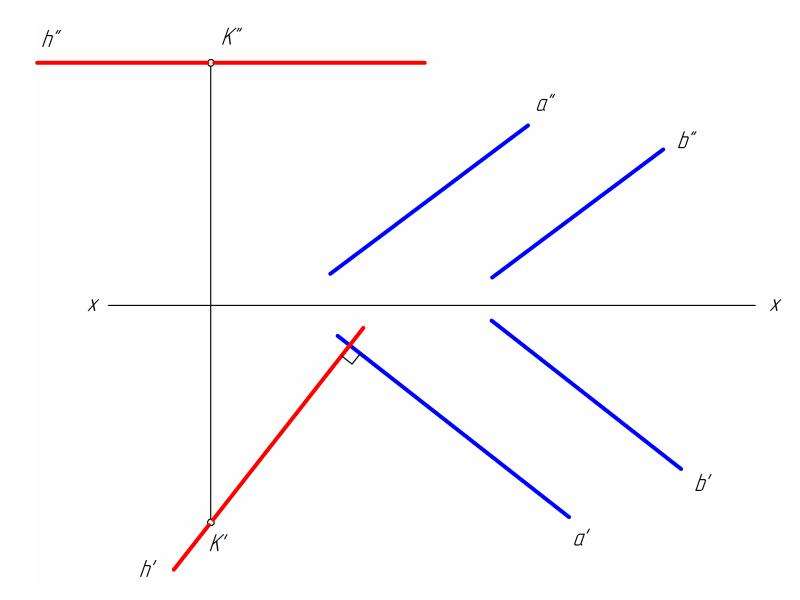

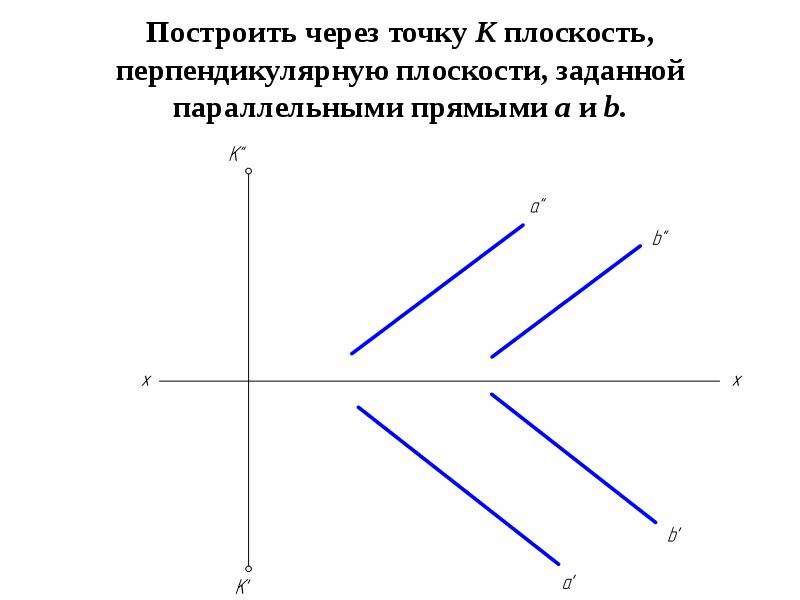

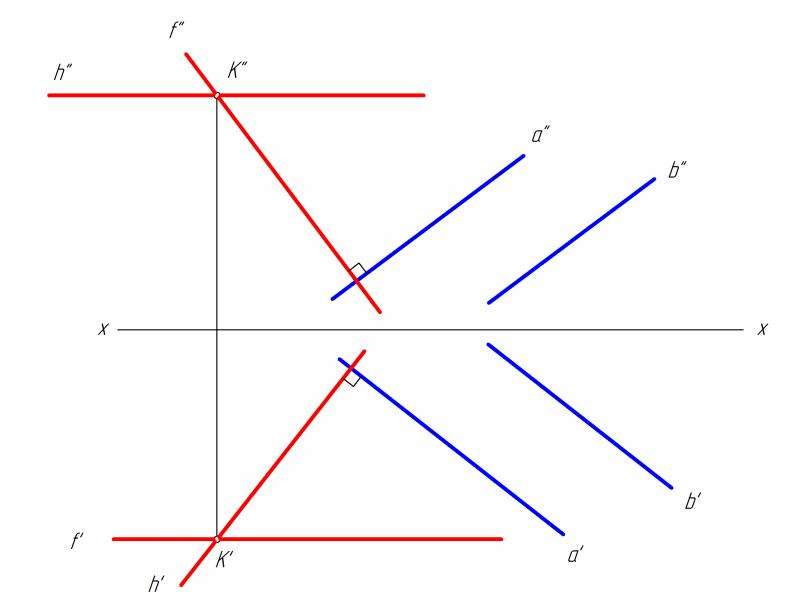

Построить через точку К плоскость, перпендикулярную плоскости, заданной параллельными прямыми a и b.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

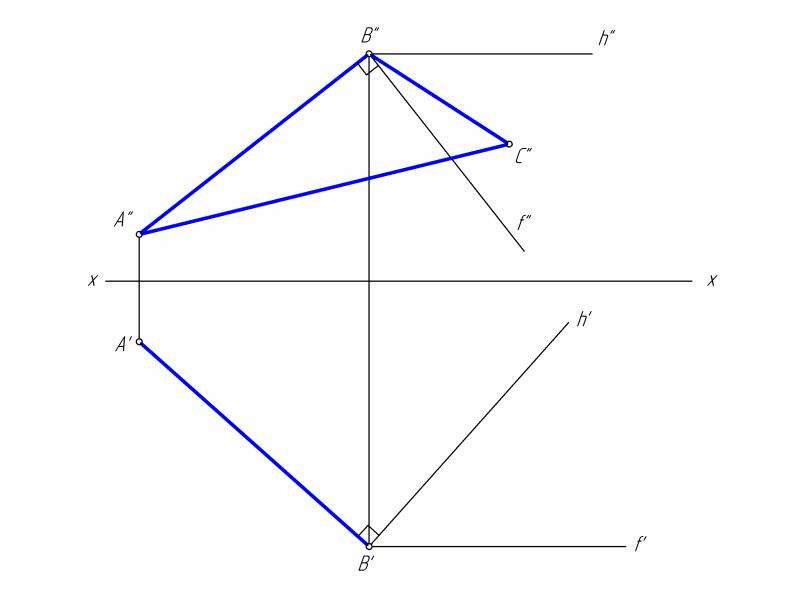

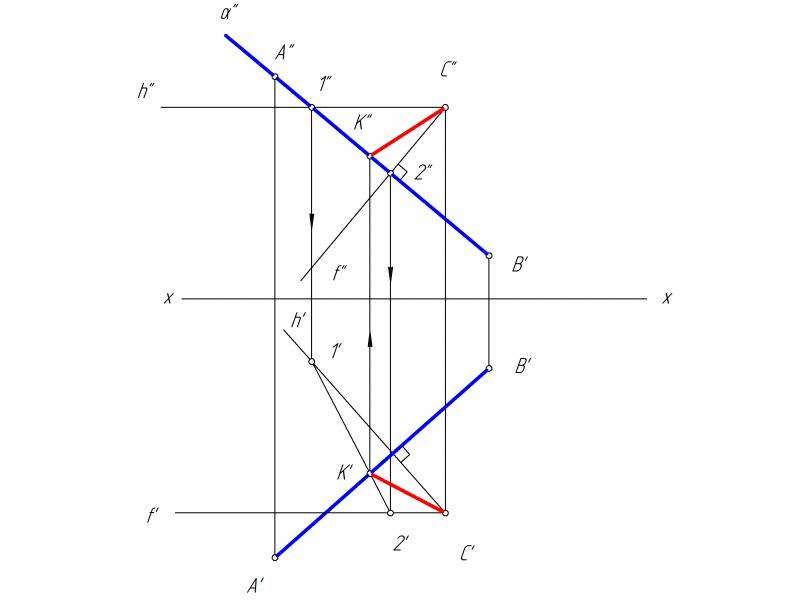

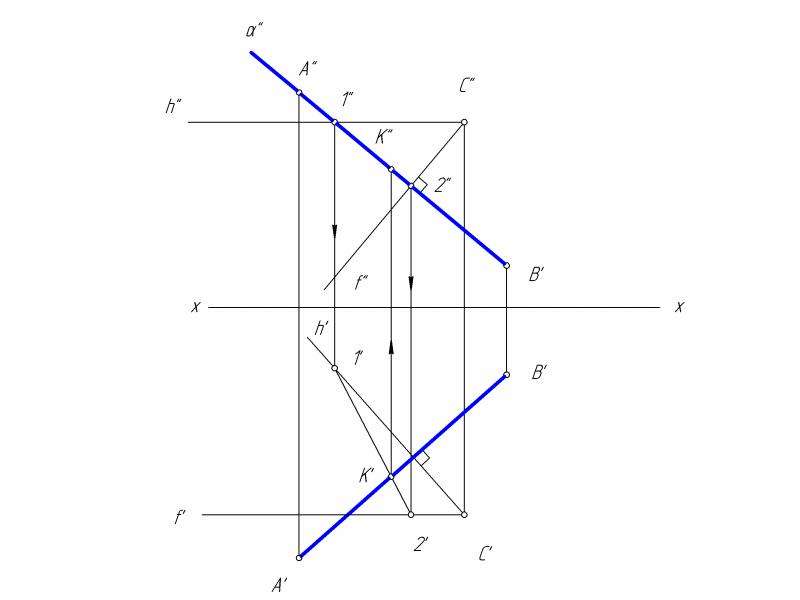

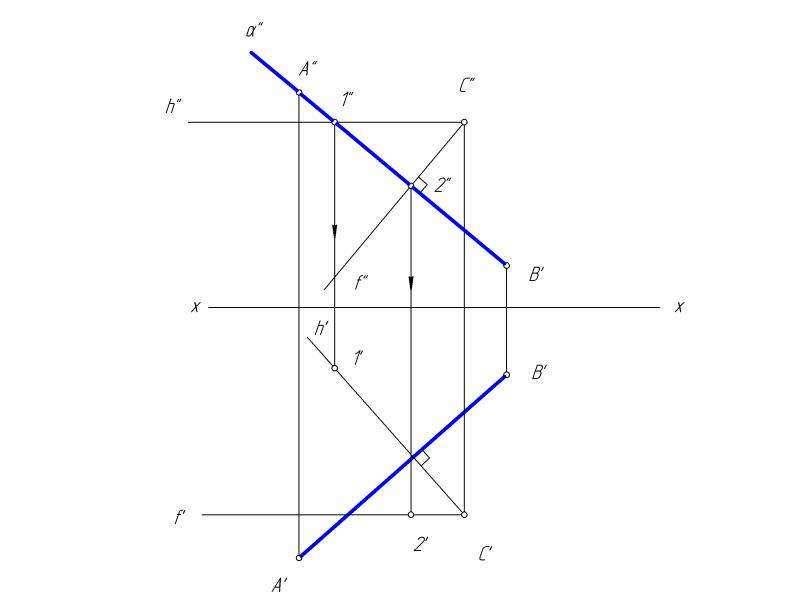

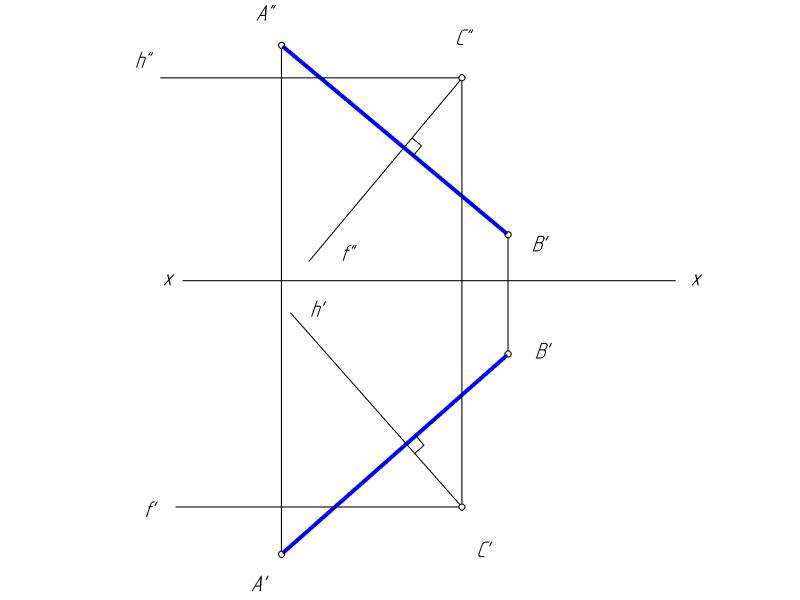

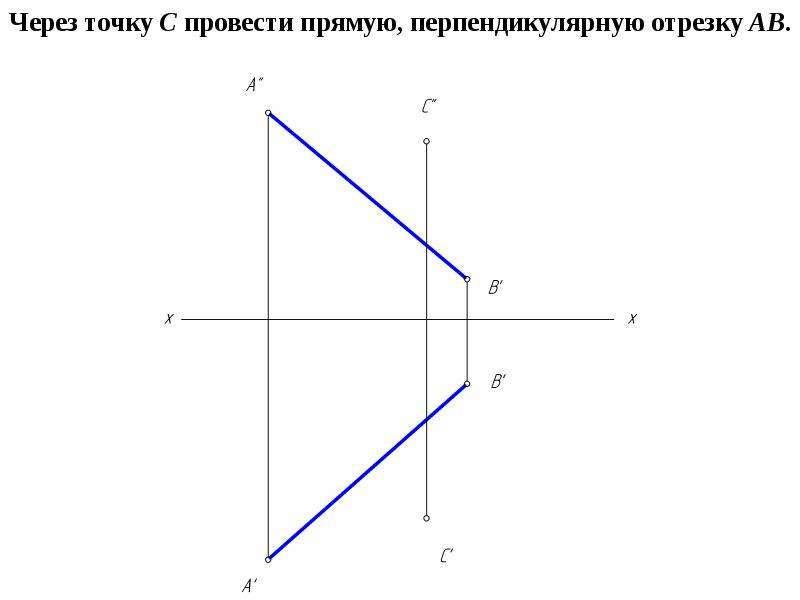

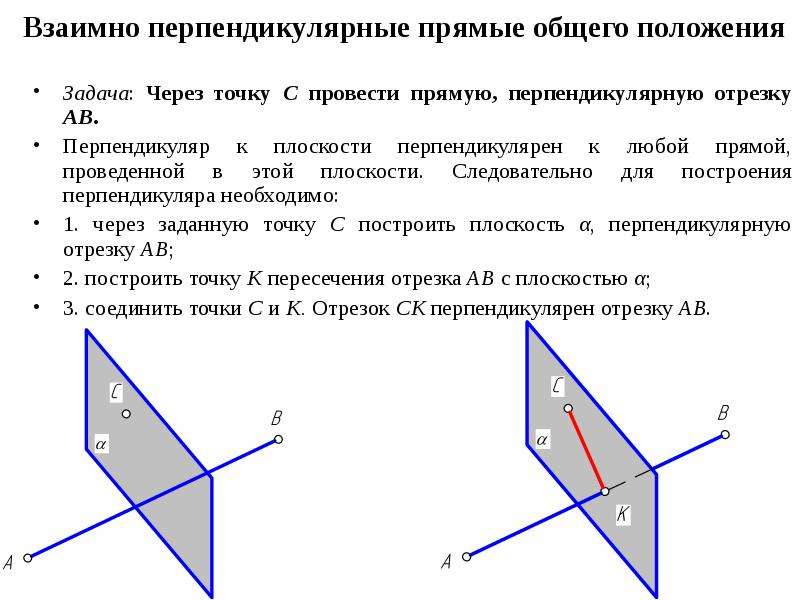

Взаимно перпендикулярные прямые общего положения Задача: Через точку С провести прямую, перпендикулярную отрезку АВ. Перпендикуляр к плоскости перпендикулярен к любой прямой, проведенной в этой плоскости. Следовательно для построения перпендикуляра необходимо: 1. через заданную точку С построить плоскость α, перпендикулярную отрезку АВ; 2. построить точку К пересечения отрезка АВ с плоскостью α; 3. соединить точки С и К. Отрезок СК перпендикулярен отрезку АВ.
