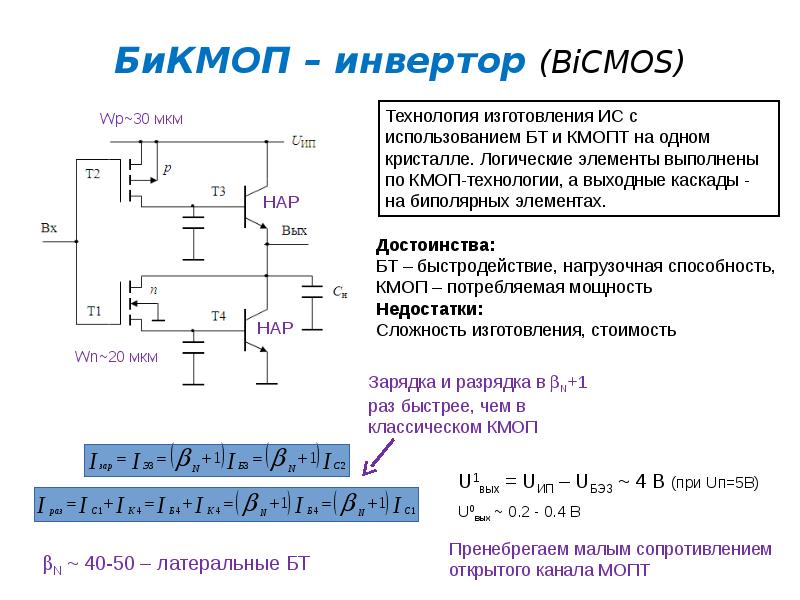

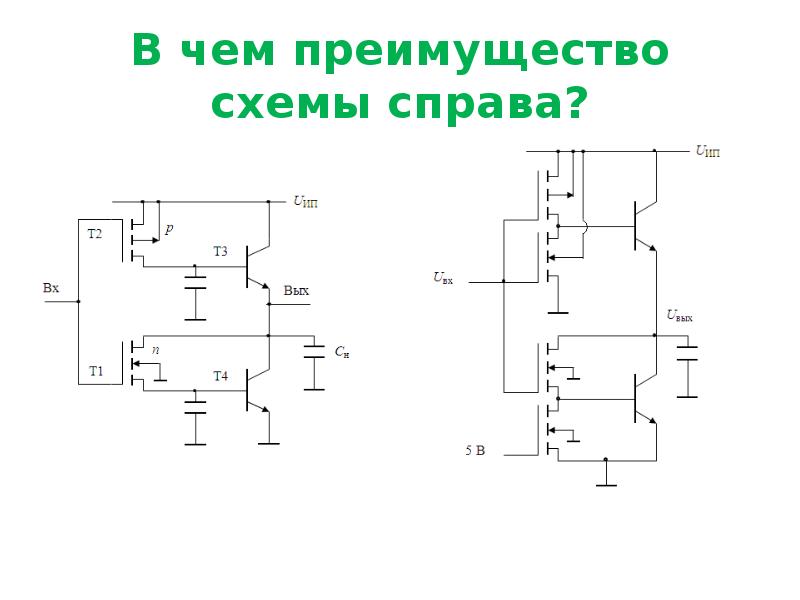

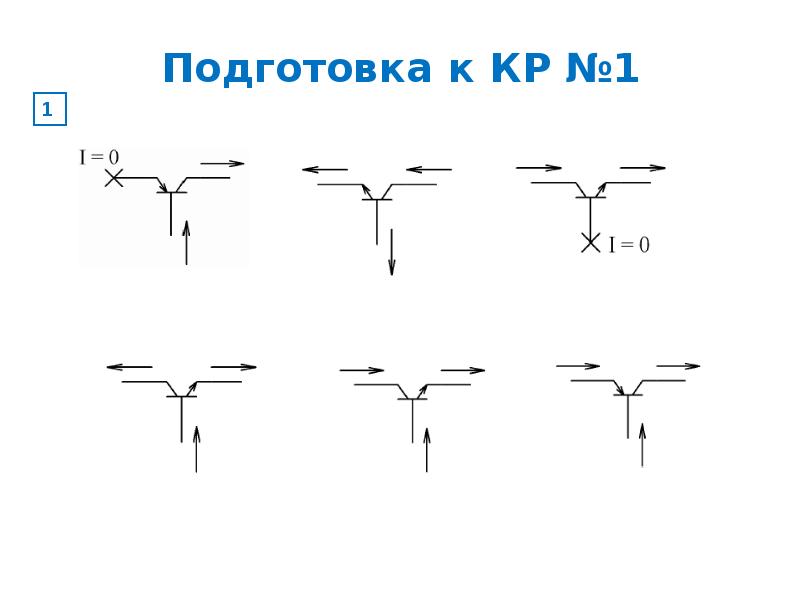

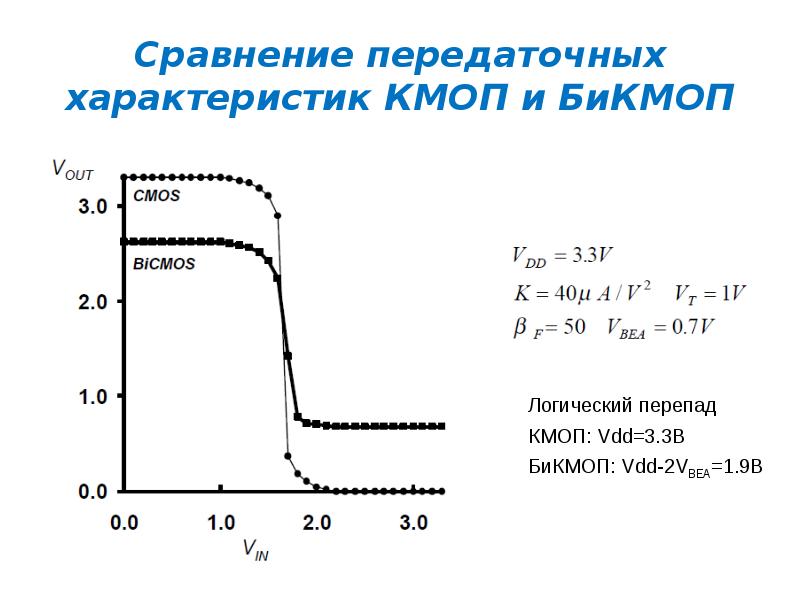

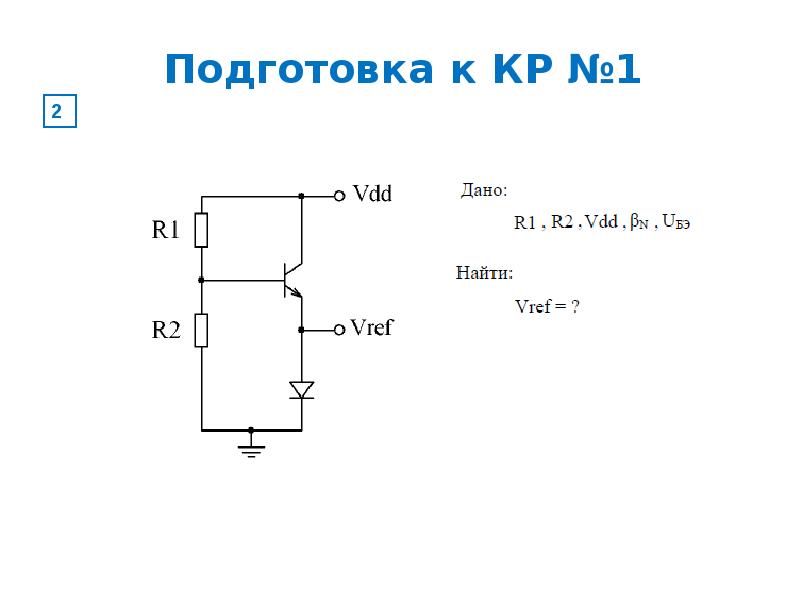

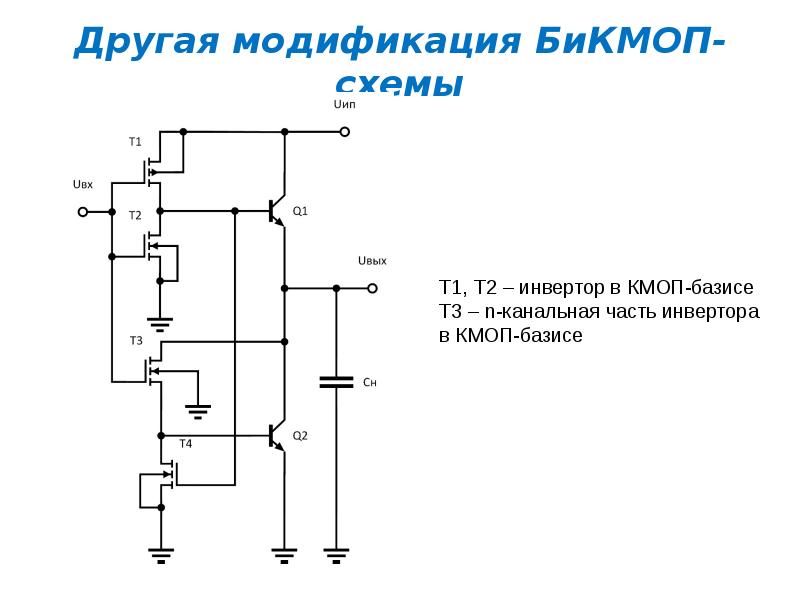

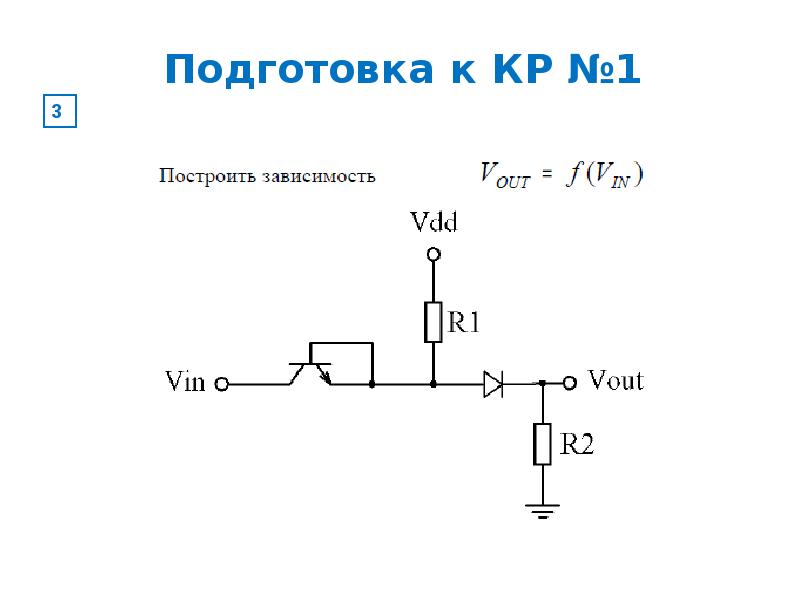

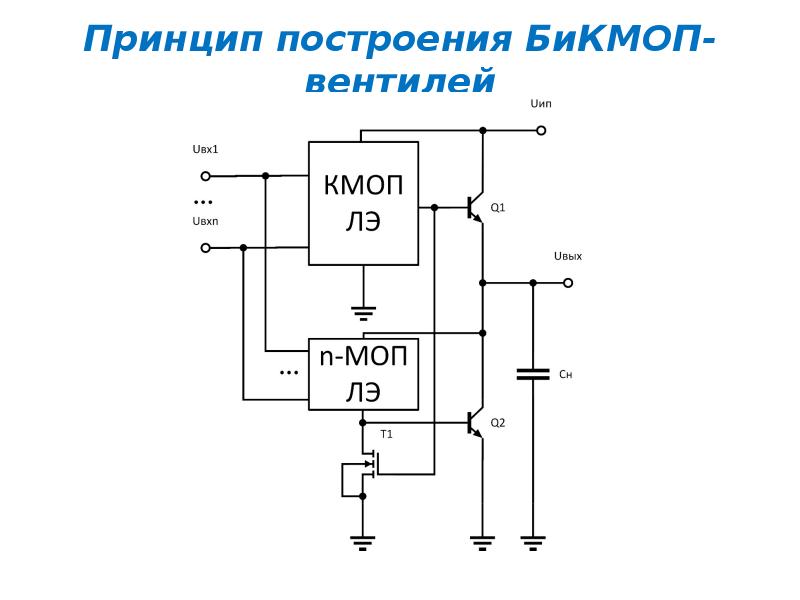

Лекция 8. Логические элементы с динамическим управлением. БиКМОП-схемы Проходные ключи Элемент К2МДП (C2MOS) Схемы «домино» БиКМОП–схемы

Слайд 2

Описание слайда:

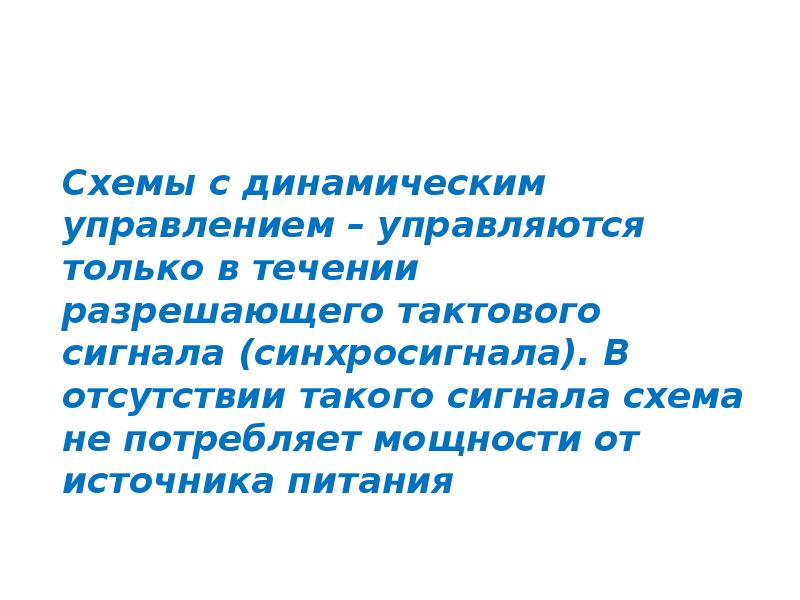

Схемы с динамическим управлением – управляются только в течении разрешающего тактового сигнала (синхросигнала). В отсутствии такого сигнала схема не потребляет мощности от источника питания Схемы с динамическим управлением – управляются только в течении разрешающего тактового сигнала (синхросигнала). В отсутствии такого сигнала схема не потребляет мощности от источника питания

Слайд 3

Описание слайда:

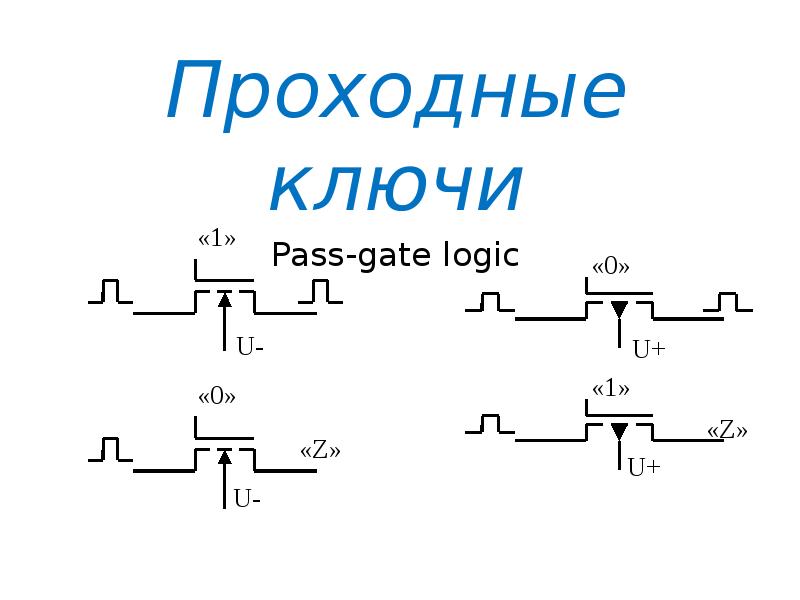

Проходные ключи Проходные ключи Pass-gate logic

Слайд 4

Описание слайда:

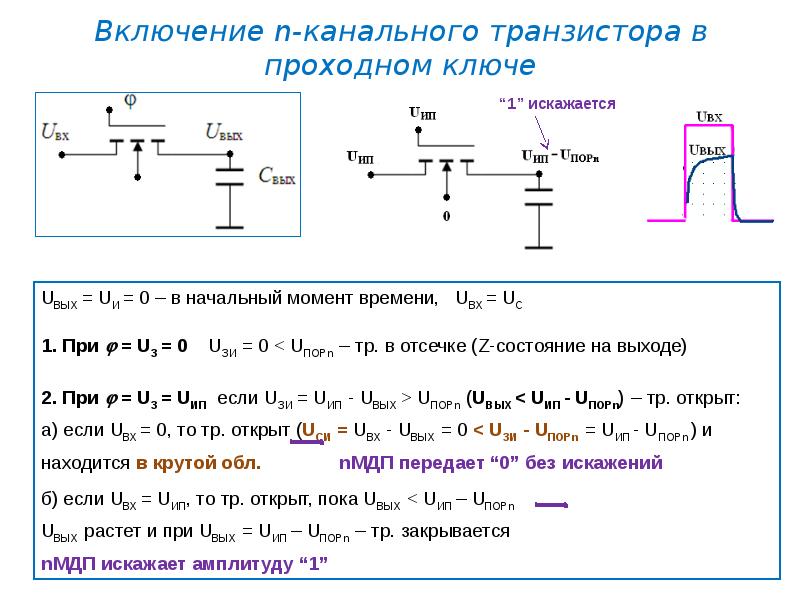

Включение n-канального транзистора в проходном ключе

Слайд 5

Описание слайда:

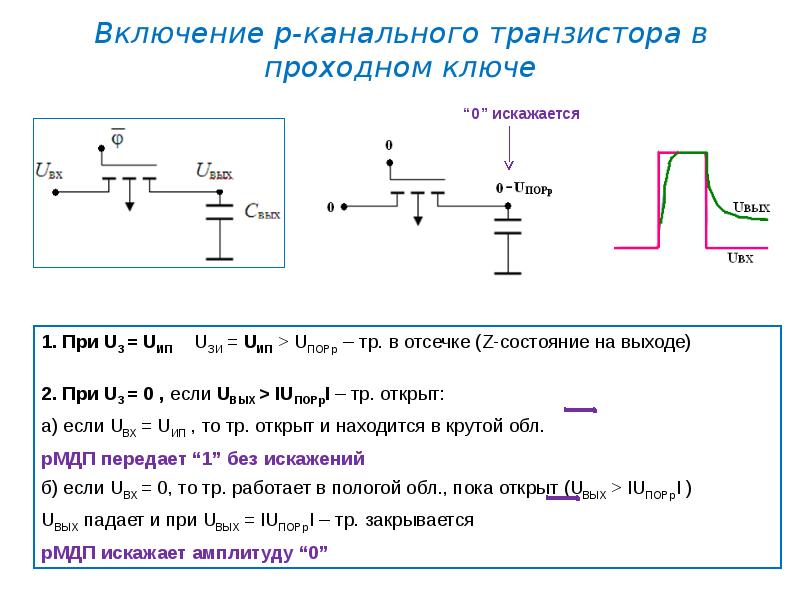

Включение p-канального транзистора в проходном ключе

Слайд 6

Описание слайда:

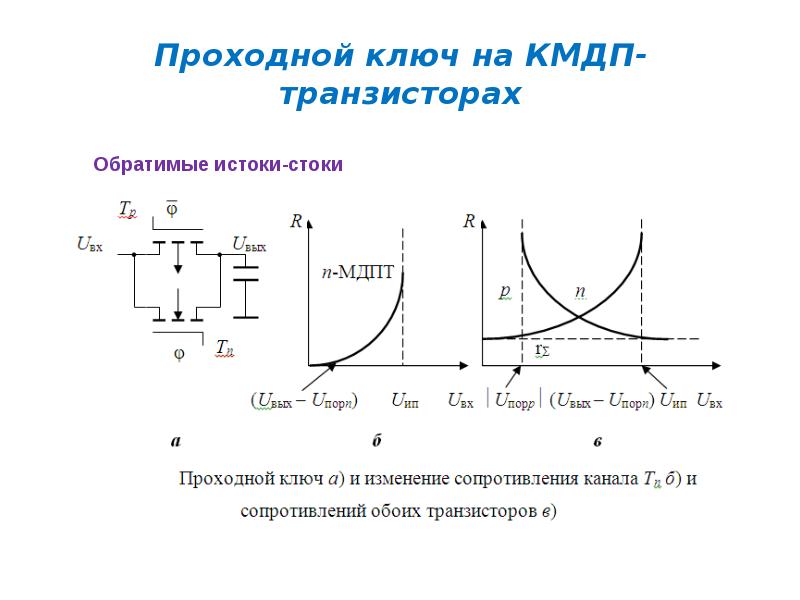

Проходной ключ на КМДП-транзисторах

Слайд 7

Описание слайда:

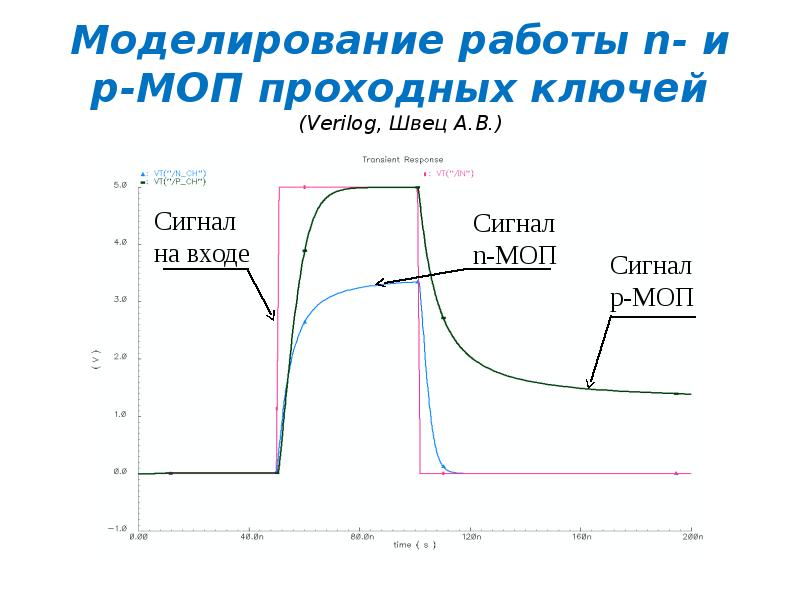

Моделирование работы n- и p-МОП проходных ключей (Verilog, Швец А.В.)

Слайд 8

Описание слайда:

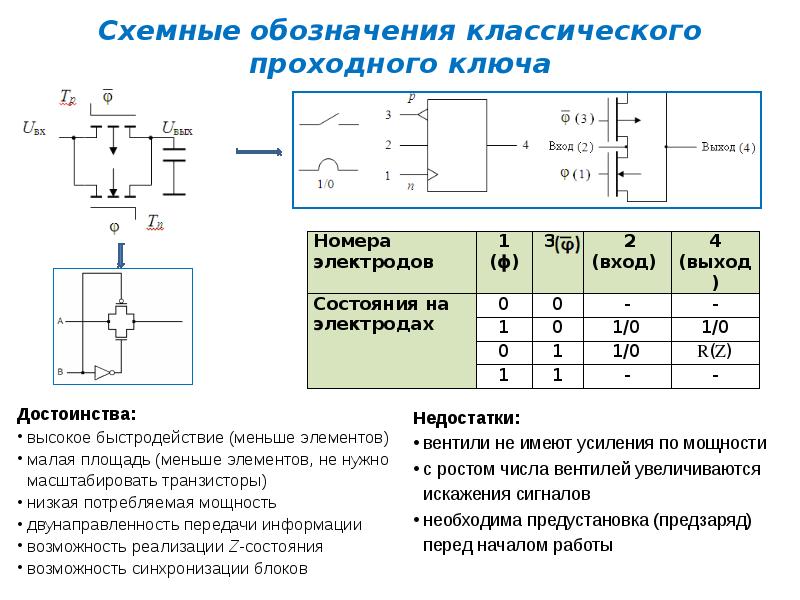

Схемные обозначения классического проходного ключа

Слайд 9

Описание слайда:

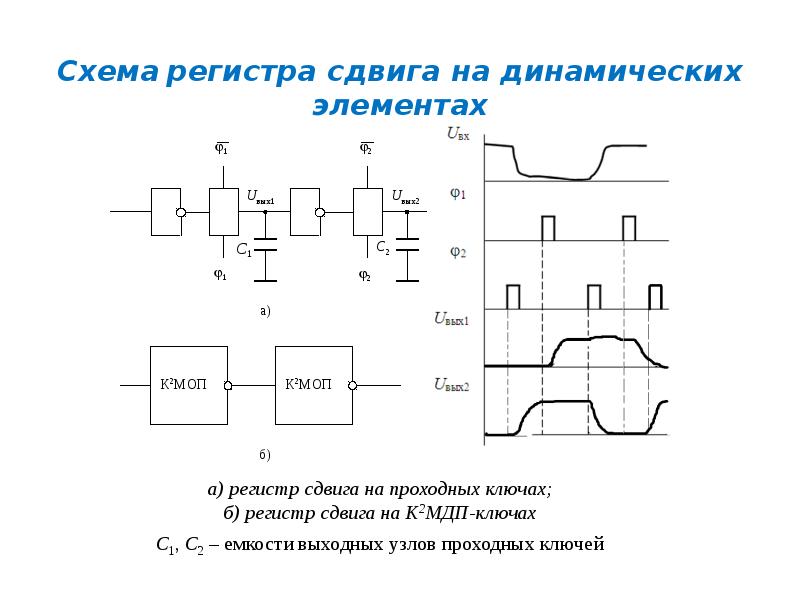

Регистр сдвига на проходных ключах

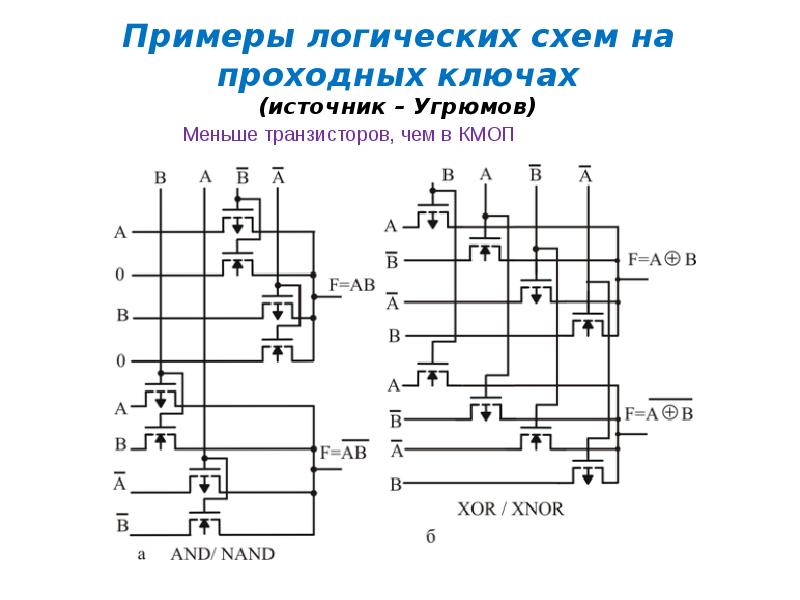

Слайд 10

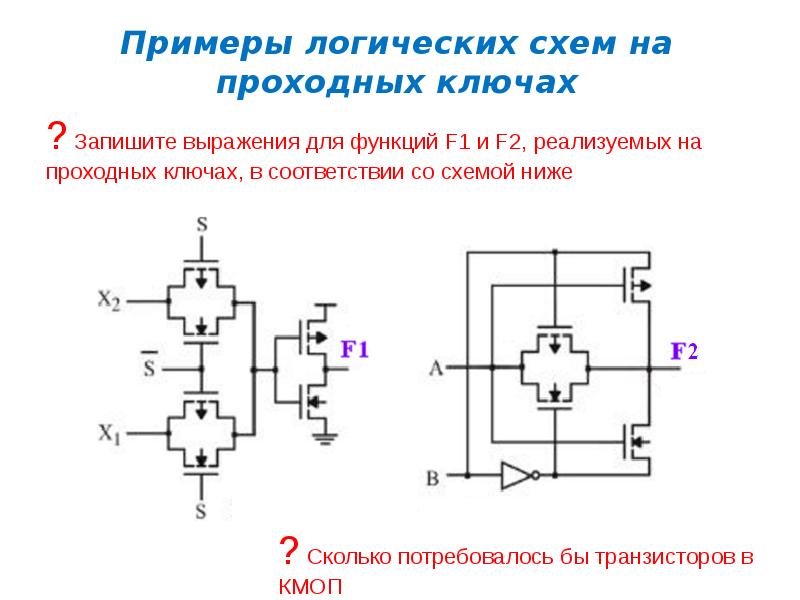

Описание слайда:

Слайд 11

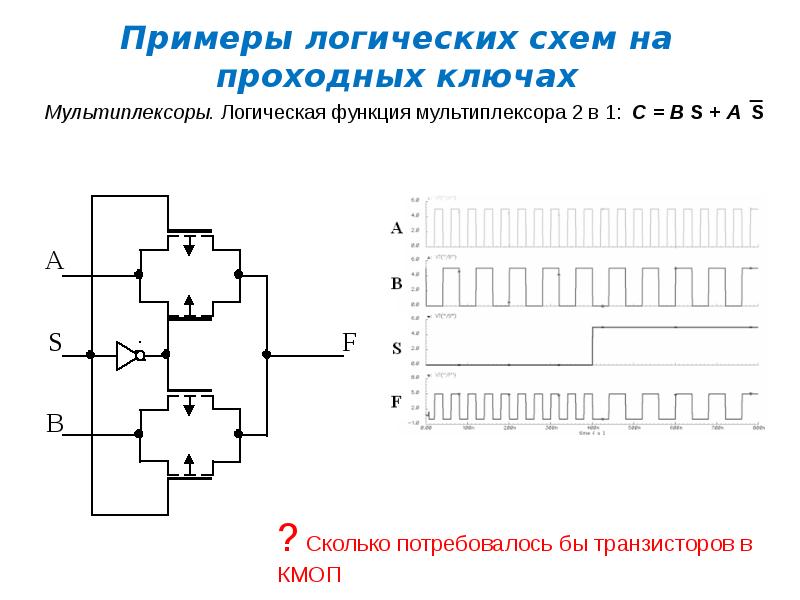

Описание слайда:

Слайд 12

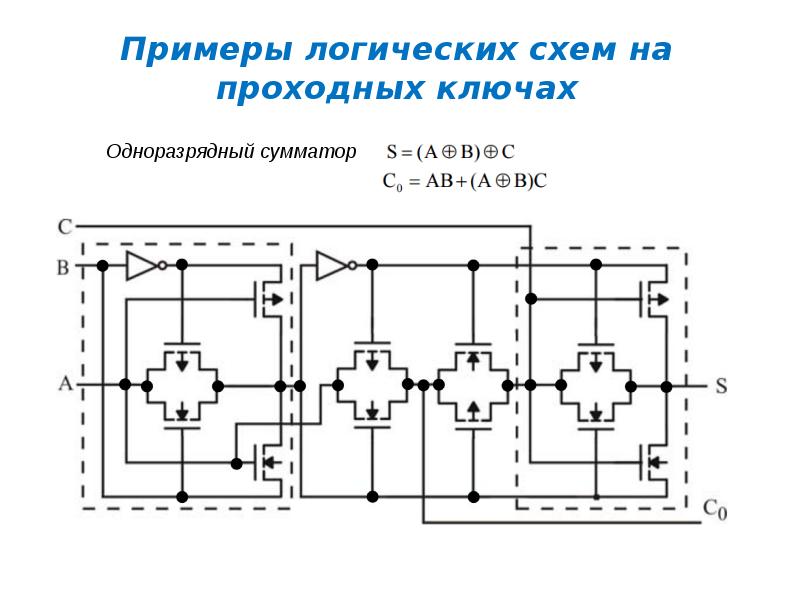

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Логические элементы с динамическим управлением – Инвертор К2МДП (C2MOS – Clocked CMOS)

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

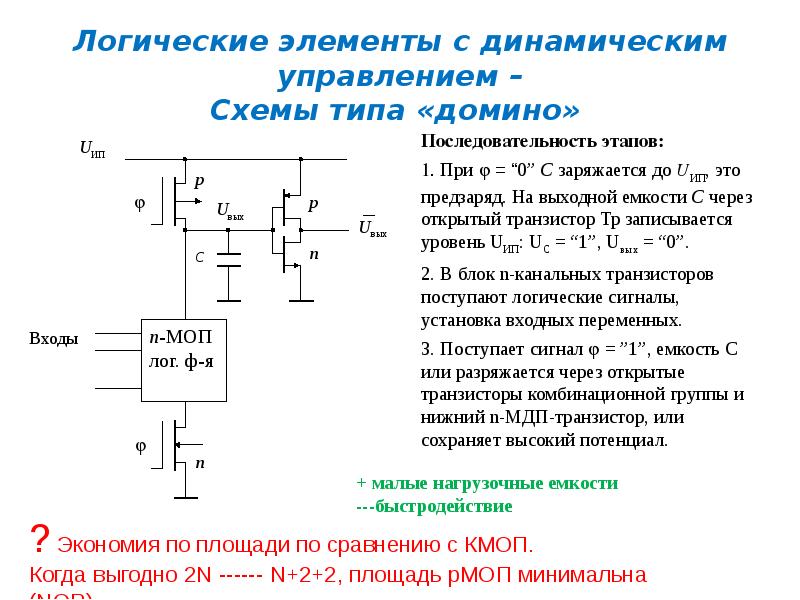

Логические элементы с динамическим управлением – Схемы типа «домино»

Слайд 17

Описание слайда:

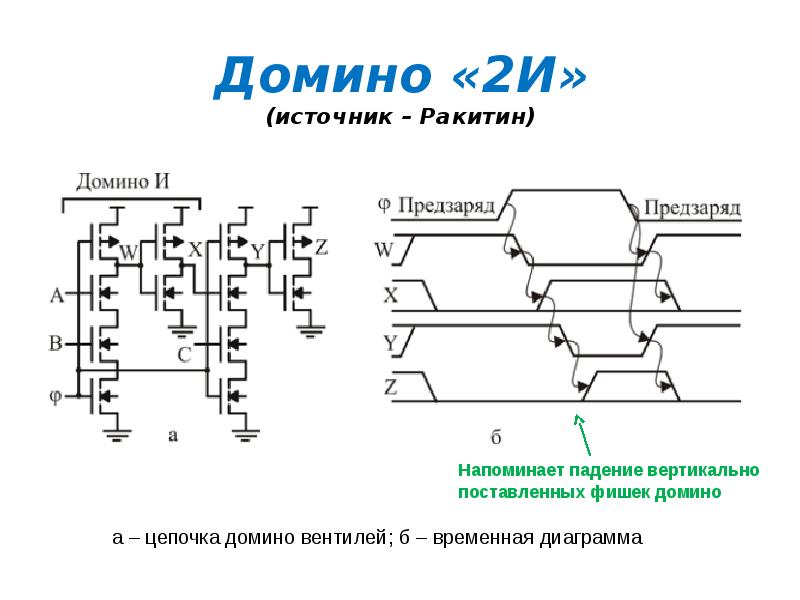

Домино «2И» (источник – Ракитин)

Слайд 18

Описание слайда:

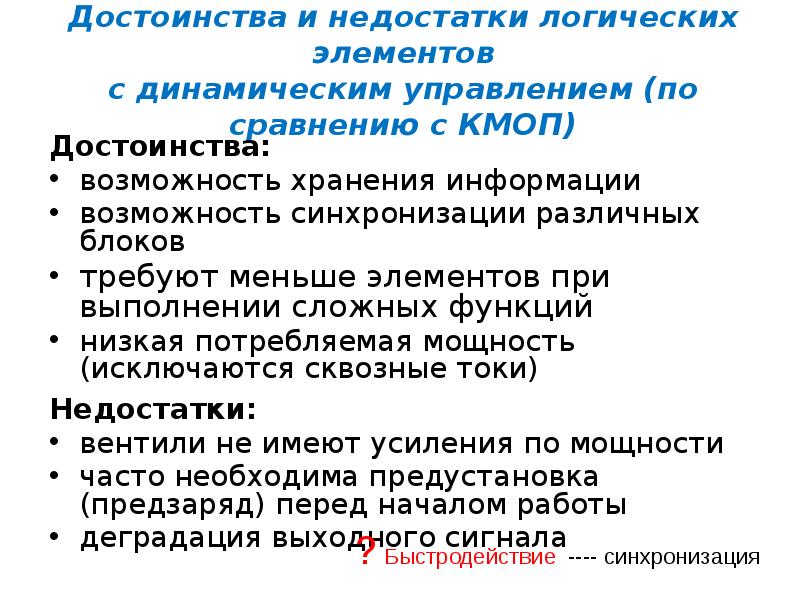

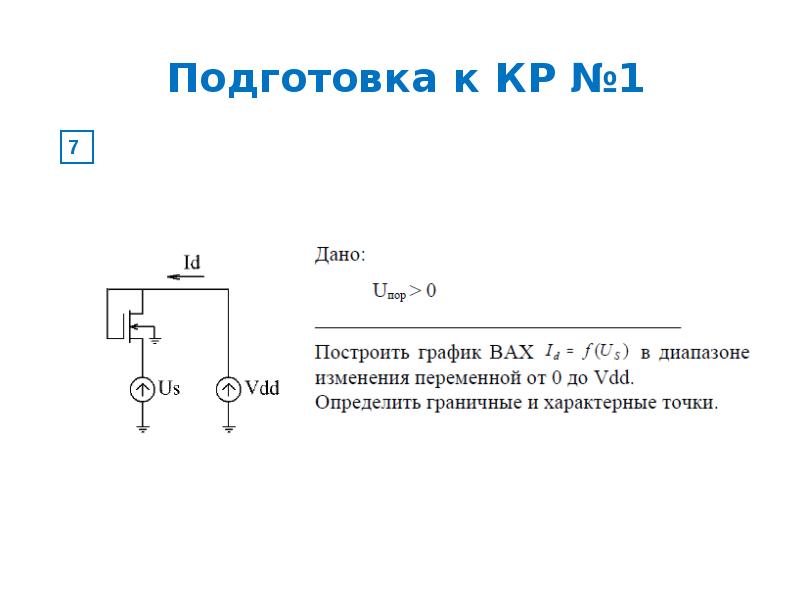

Достоинства и недостатки логических элементов с динамическим управлением (по сравнению с КМОП) Достоинства: возможность хранения информации возможность синхронизации различных блоков требуют меньше элементов при выполнении сложных функций низкая потребляемая мощность (исключаются сквозные токи) Недостатки: вентили не имеют усиления по мощности часто необходима предустановка (предзаряд) перед началом работы деградация выходного сигнала
