Слайд 1

Описание слайда:

ДОСЛІДЖЕННЯ ГРУДНОЇ ЗАЛОЗИ

Слайд 2

Описание слайда:

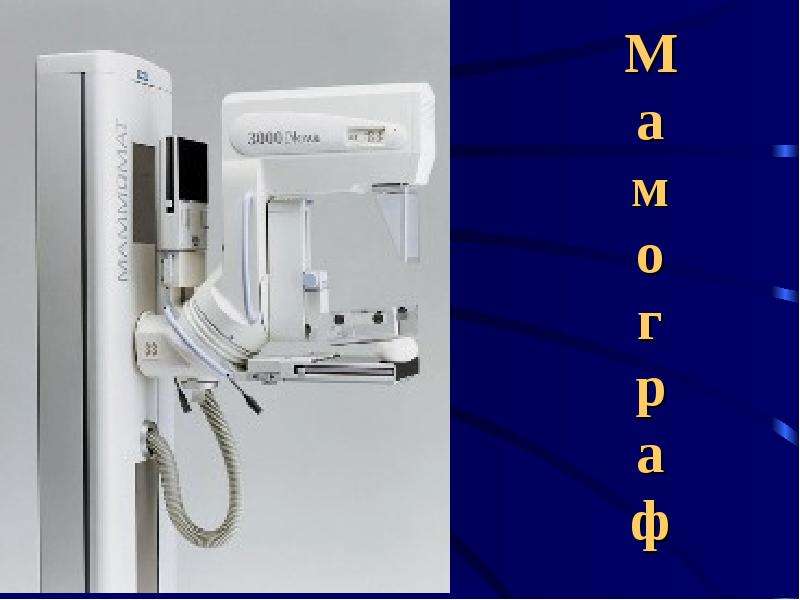

Слайд 3

Описание слайда:

М а м о г р а ф

Слайд 4

Описание слайда:

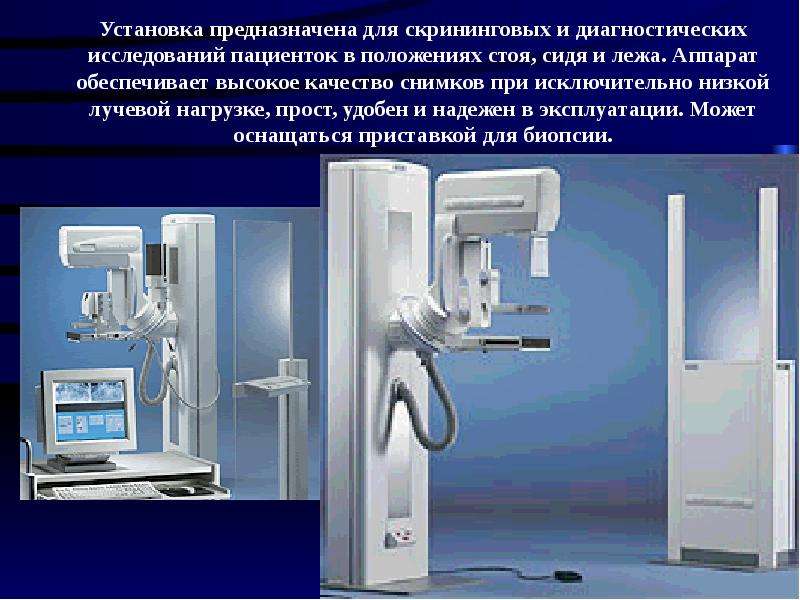

Установка предназначена для скрининговых и диагностических исследований пациенток в положениях стоя, сидя и лежа. Аппарат обеспечивает высокое качество снимков при исключительно низкой лучевой нагрузке, прост, удобен и надежен в эксплуатации. Может оснащаться приставкой для биопсии.

Слайд 5

Описание слайда:

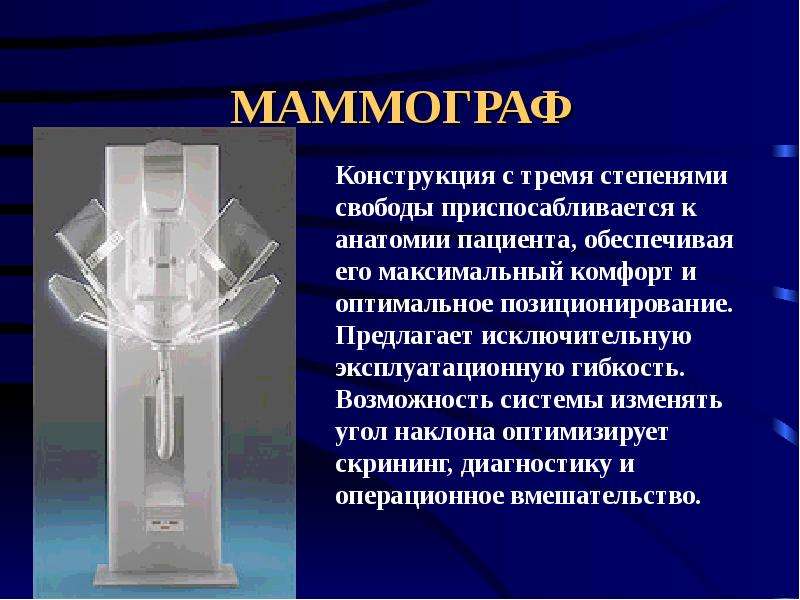

МАММОГРАФ

Слайд 6

Описание слайда:

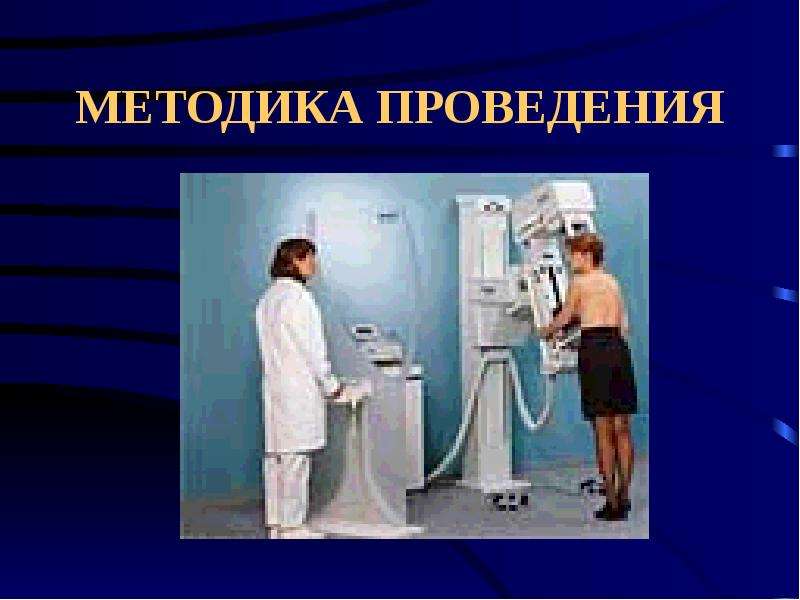

МЕТОДИКА ПРОВЕДЕНИЯ

Слайд 7

Описание слайда:

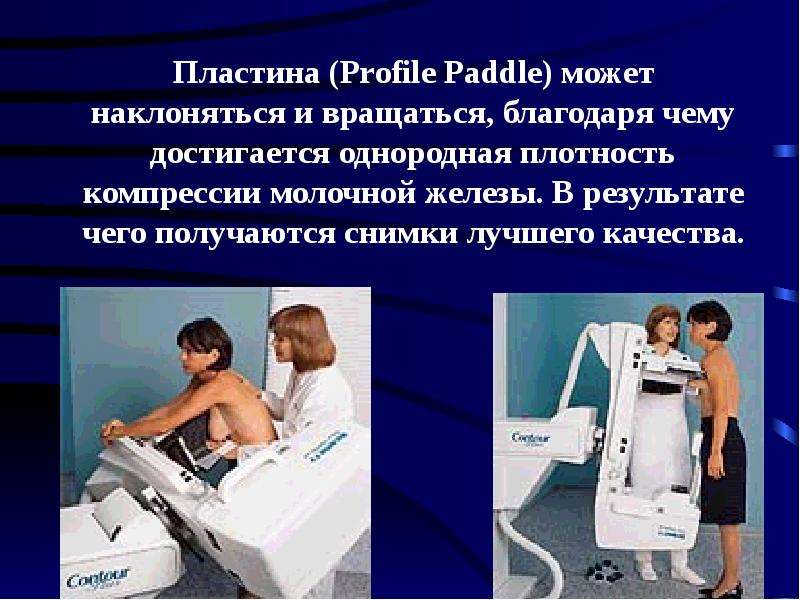

Пластина (Profile Paddle) может наклоняться и вращаться, благодаря чему достигается однородная плотность компрессии молочной железы. В результате чего получаются снимки лучшего качества.

Слайд 8

Описание слайда:

Класичні положення молочної залози

Слайд 9

Описание слайда:

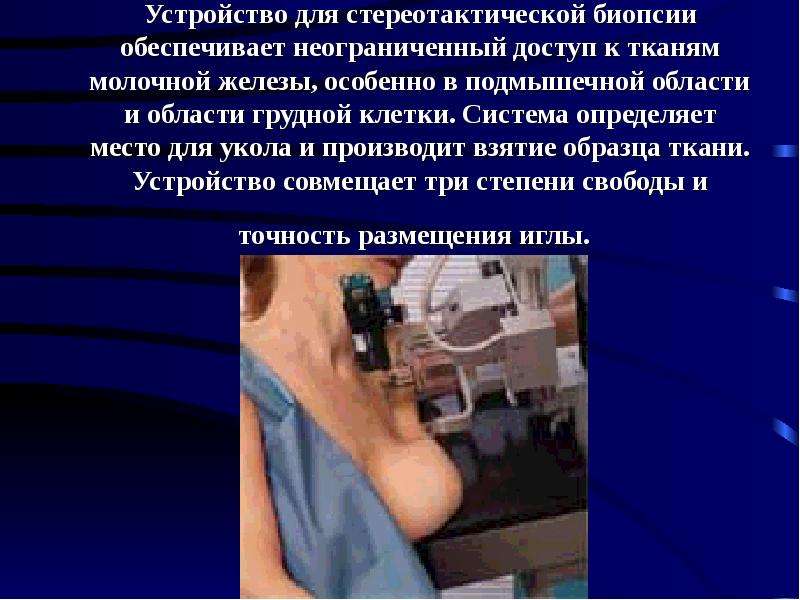

Устройство для стереотактической биопсии обеспечивает неограниченный доступ к тканям молочной железы, особенно в подмышечной области и области грудной клетки. Система определяет место для укола и производит взятие образца ткани. Устройство совмещает три степени свободы и точность размещения иглы.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

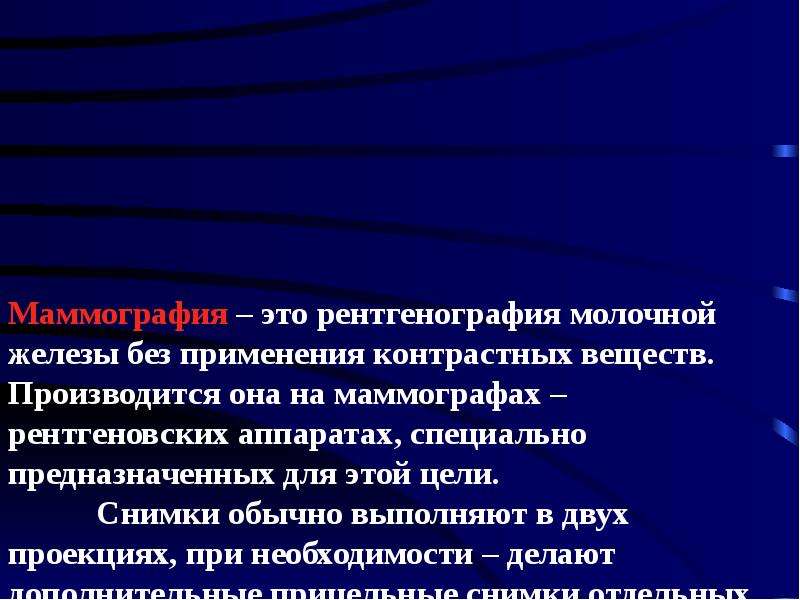

Маммография – это рентгенография молочной железы без применения контрастных веществ. Производится она на маммографах – рентгеновских аппаратах, специально предназначенных для этой цели. Снимки обычно выполняют в двух проекциях, при необходимости – делают дополнительные прицельные снимки отдельных участков железы. Маммографы оснащены также устройством для пункции железы и забора материала для гистологического исследования. Различают два вида маммографии: проверочная или профилактическая и диагностическая.

Слайд 12

Описание слайда:

Маммография производится в первую фазу менструального цикла (с 5-го по 12-й день, считая с первого дня менструации). Исследование безопасно. Осложнений и патологических реакций при исследовании не бывает. Лучевая нагрузка не превышает 0,0006 – 0,0012 Грей для классических аппаратов.

Слайд 13

Описание слайда:

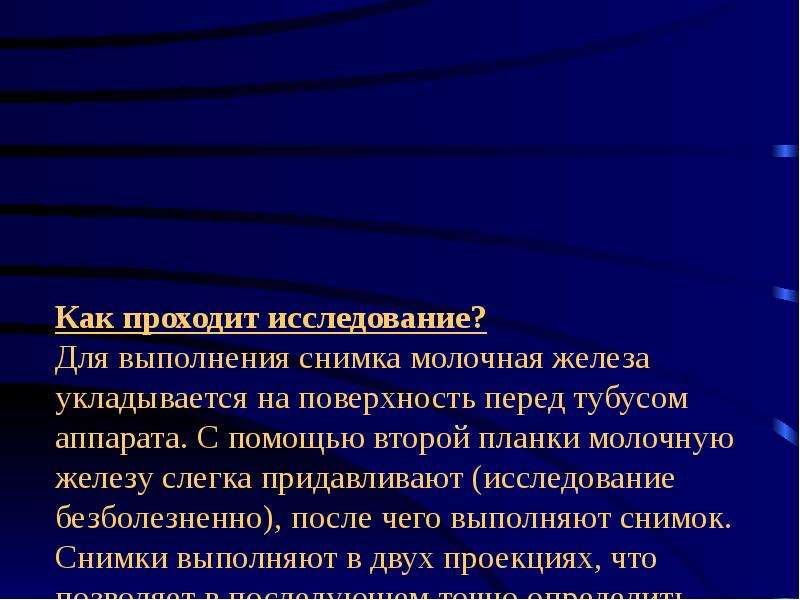

Как проходит исследование? Для выполнения снимка молочная железа укладывается на поверхность перед тубусом аппарата. С помощью второй планки молочную железу слегка придавливают (исследование безболезненно), после чего выполняют снимок. Снимки выполняют в двух проекциях, что позволяет в последующем точно определить месторасположение патологического образования. Затем врач-рентгенолог расшифровывает снимки и дает свое заключение.

Слайд 14

Описание слайда:

Когда вам следует пройти маммографию? При отсутствии жалоб и заболеваний молочных желез первую маммографию рекомендуется выполнять после 40 лет. При наличии заболеваний молочных желез (мастопатия, доброкачественные и злокачественные опухоли и др.) маммографию назначает врач.

Слайд 15

Описание слайда:

Отчего зависит качество исследования? Качество исследования зависит от качества аппаратуры (современности маммографа, проявочных машин и используемой пленки), и безусловно от квалификации и опыта врача-рентгенолога и рентгенлаборанта.

Слайд 16

Описание слайда:

Предоперационная маркировка рака молочной железы — игла подведена к раковому узлу и нанесена кожная метка

Слайд 17

Описание слайда:

Маммограмма с введенной в раковый узел иглой при проведении прицельной диагностической пункции

Слайд 18

Описание слайда:

Полученные при прицельной диагностической пункции раковые клетки Сочетание клинического, рентгенологического, цитологического и ультразвукового исследований позволяет получить точный предоперационный диагноз почти в 100% при пальпируемых и приблизиться к 90% при непальпируемых новообразованиях молочной железы

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

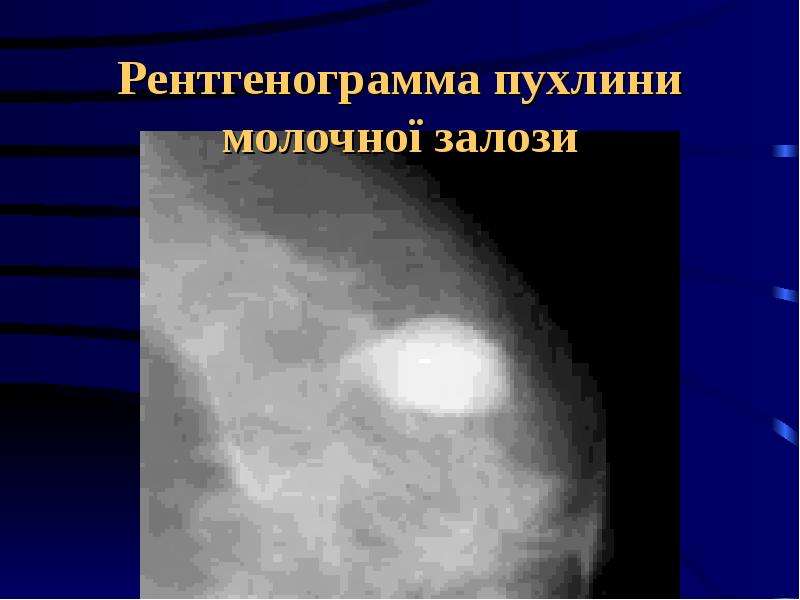

Рентгенограмма пухлини молочної залози

Слайд 23

Описание слайда:

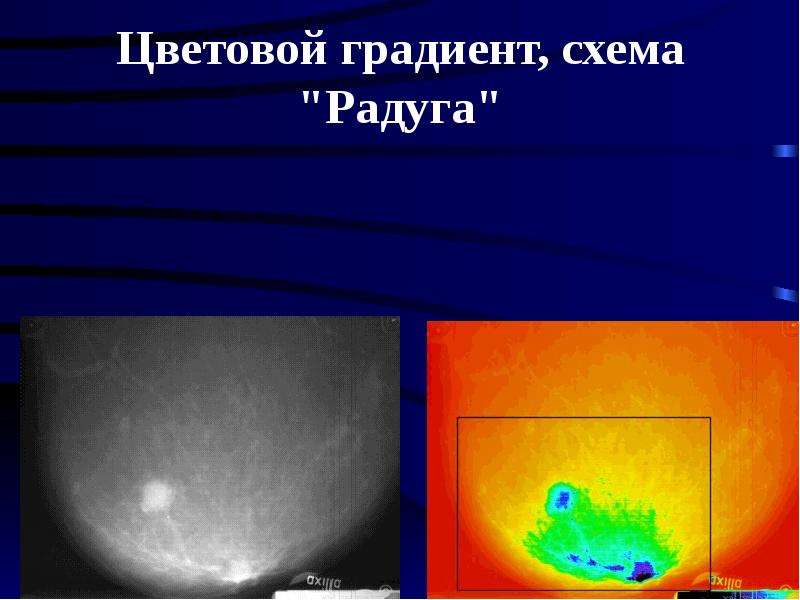

Цветовой градиент, схема "Радуга"

Слайд 24

Описание слайда:

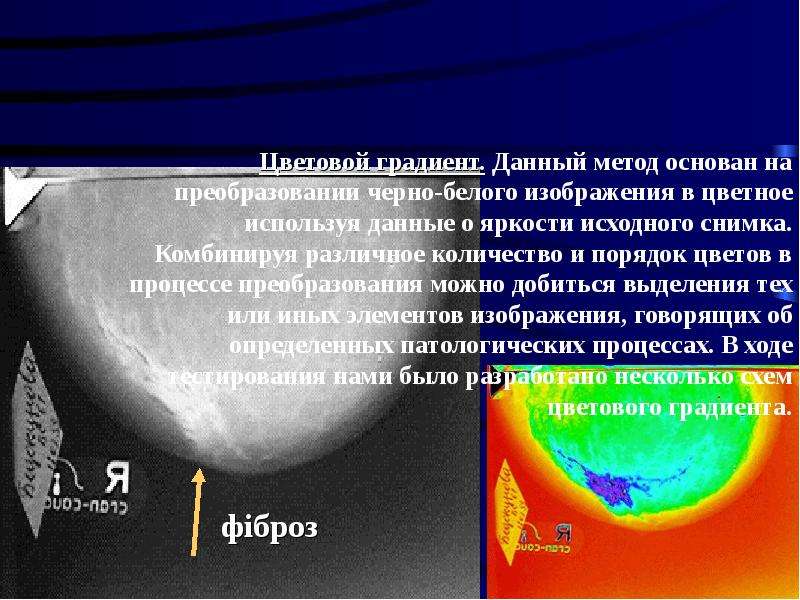

Цветовой градиент. Данный метод основан на преобразовании черно-белого изображения в цветное используя данные о яркости исходного снимка. Комбинируя различное количество и порядок цветов в процессе преобразования можно добиться выделения тех или иных элементов изображения, говорящих об определенных патологических процессах. В ходе тестирования нами было разработано несколько схем цветового градиента.

Слайд 25

Описание слайда:

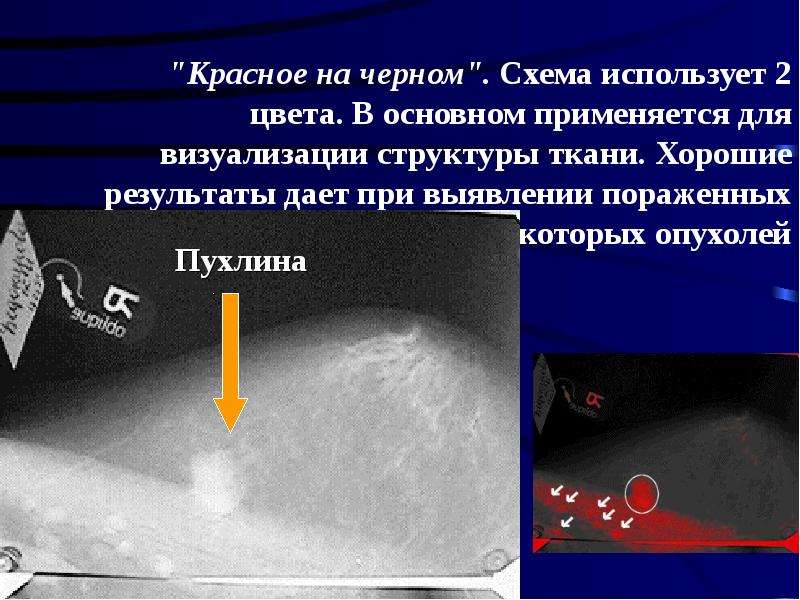

"Красное на черном". Схема использует 2 цвета. В основном применяется для визуализации структуры ткани. Хорошие результаты дает при выявлении пораженных лимфоузлов и некоторых опухолей

Слайд 26

Описание слайда:

"Золото на голубом". Схема использует 3 цвета. Применяется для выявления микрокальциантов

Слайд 27

Описание слайда:

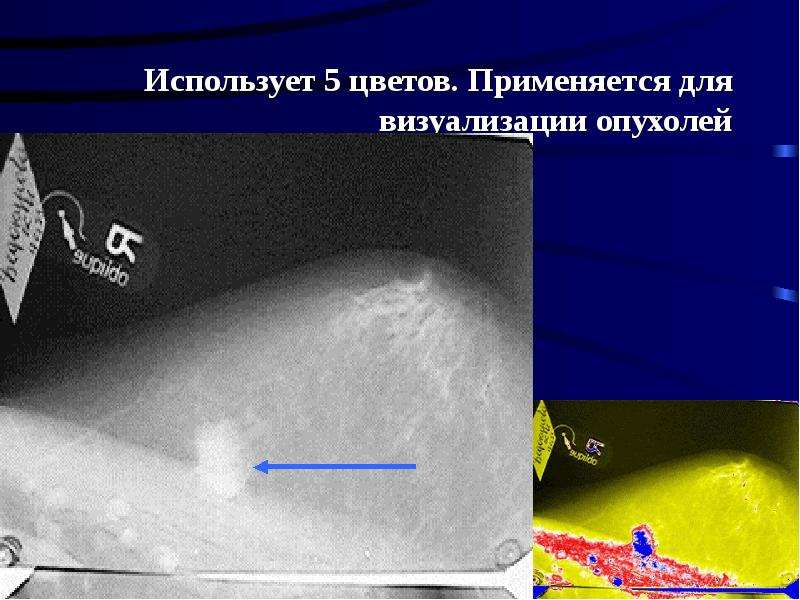

Использует 5 цветов. Применяется для визуализации опухолей

Слайд 28

Описание слайда:

Уран". Использует 4 цвета. Дает визуализацию участков фиброза и резкого уплотнения на границе здоровой и патологически измененной ткани

Слайд 29

Описание слайда:

Обработка изображения по контрасту.

Слайд 30

Описание слайда:

Фібросаркома МЗ стадія Т4

Слайд 31

Описание слайда:

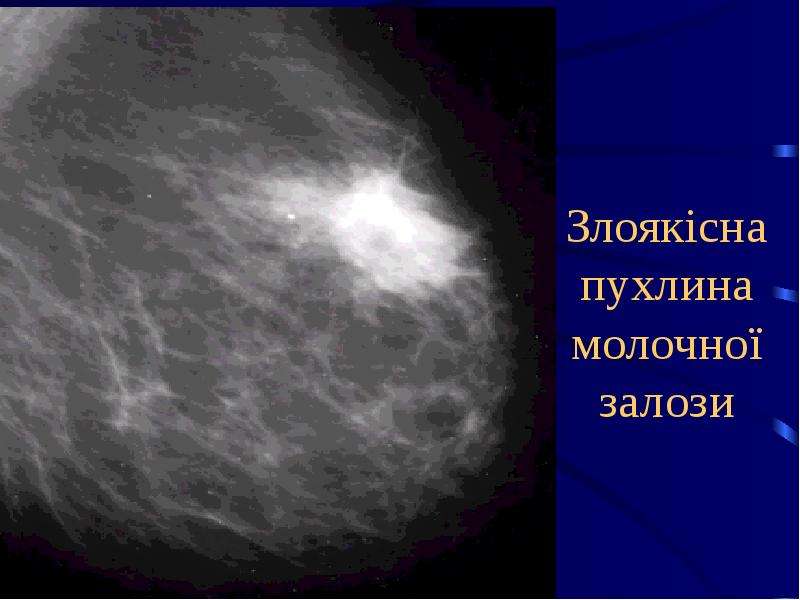

Злоякісна пухлина молочної залози

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

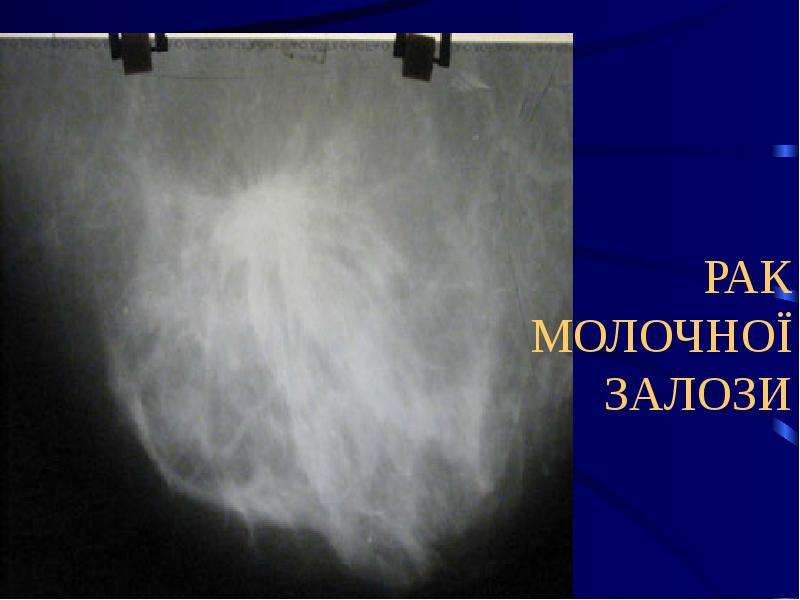

РАК МОЛОЧНОЇ ЗАЛОЗИ

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

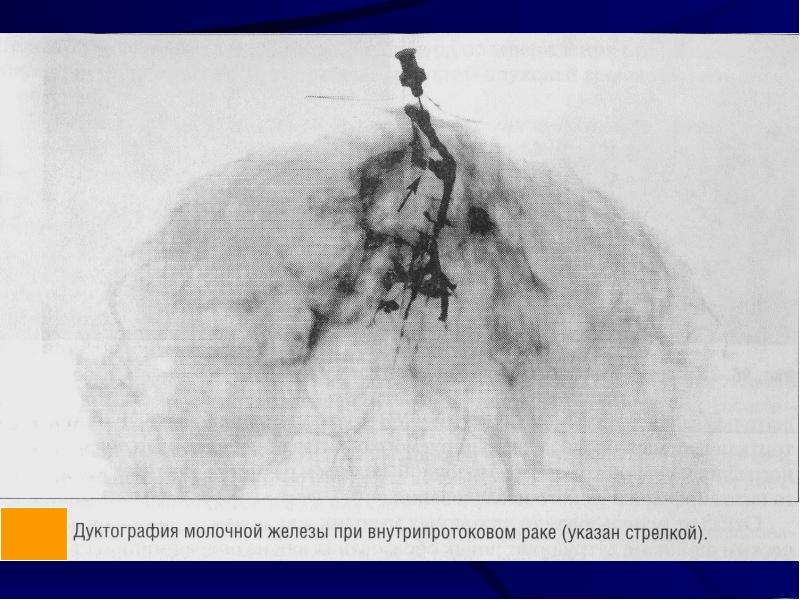

Для диагностики изменений, локализованных в молочных ходах, применяют метод дуктографии. Контрастное вещество с добавлением метиленовой синьки вводят в расширенный молочный проток при помощи тонкой иглы, после чего проводят маммографию в 2 проекциях с последующим выявлением сектора, в котором находится патологическое образование.

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

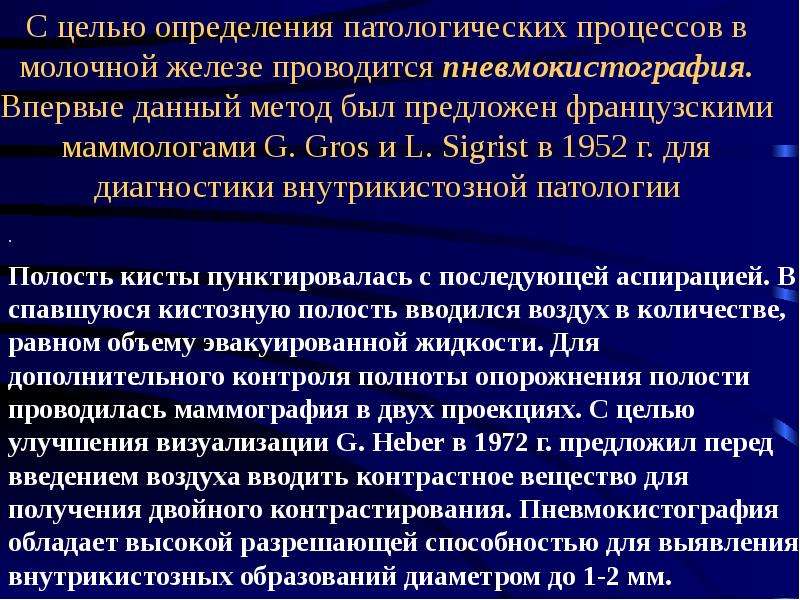

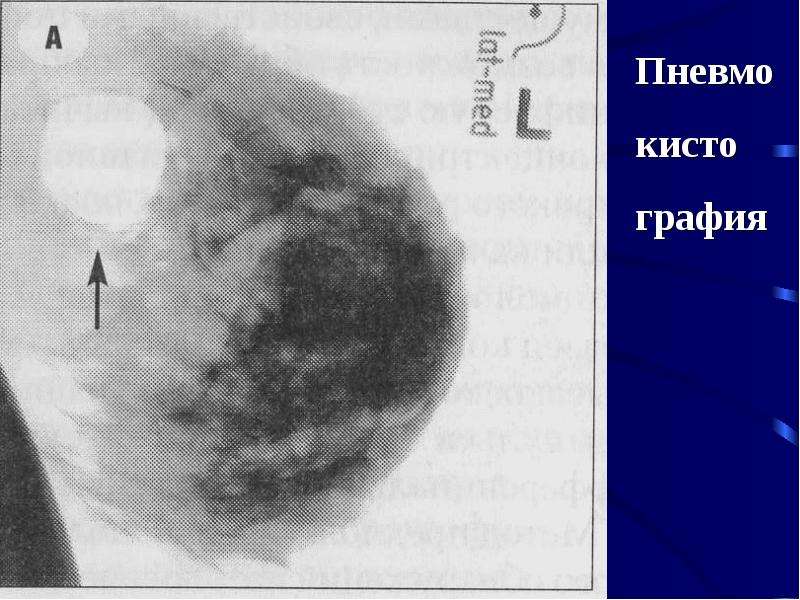

С целью определения патологических процессов в молочной железе проводится пневмокистография. Впервые данный метод был предложен французскими маммологами G. Gros и L. Sigrist в 1952 г. для диагностики внутрикистозной патологии

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

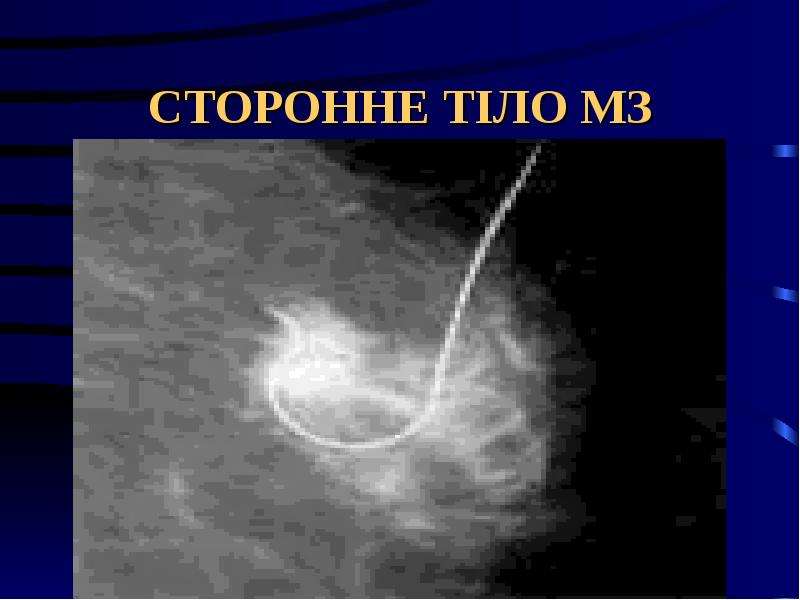

СТОРОННЕ ТІЛО МЗ

Слайд 43

Описание слайда:

Больная после сохранной операции на молочной железе и лимфаденэктомии. Произведена разметка для послеоперационной лучевой терапии

Слайд 44

Описание слайда:

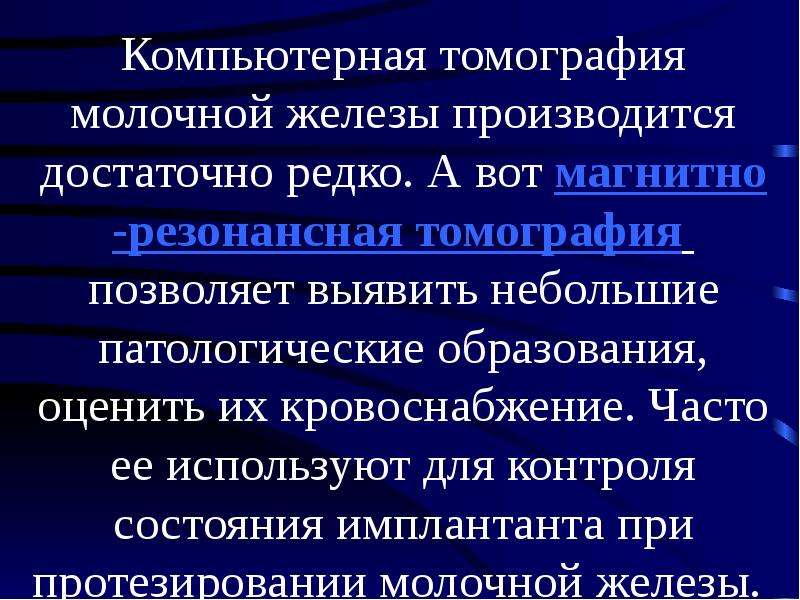

Компьютерная томография молочной железы производится достаточно редко. А вот магнитно-резонансная томография позволяет выявить небольшие патологические образования, оценить их кровоснабжение. Часто ее используют для контроля состояния имплантанта при протезировании молочной железы.
