Вы можете ознакомиться и скачать презентацию на тему Метод непосредственного применения законов Кирхгофа. Доклад-сообщение содержит 20 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

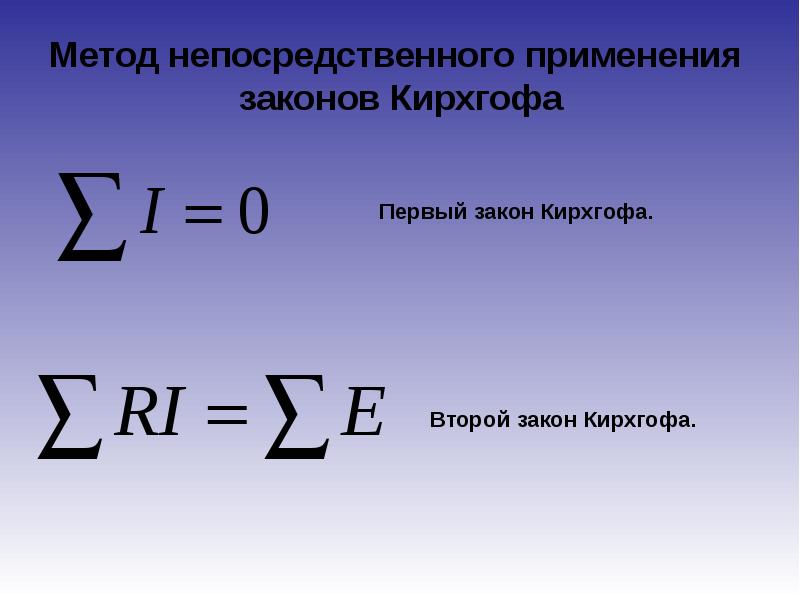

Метод непосредственного применения законов Кирхгофа

Слайд 2

Описание слайда:

Метод непосредственного применения законов Кирхгофа В качестве примера рассмотрим расчёт цепи, схема которой показана на рисунке — она содержит У = 2 узла и В = 3 ветви, т.е. К = В − У + 1 = 3 − 2 + 1 = 2 независимых контура (на рисунке контуры отмечены пунктирной линией — можно выбрать любую пару из них — 1 и 2, или 2 и 3, или 1 и 3). Произвольно выбираем положительные направления токов ветвей I1, I2, I3 (на рисунке направления уже отмечены). По первому закону Кирхгофа можно составить одно (У − 1 = 2 − 1 = 1) независимое уравнение, например для узла a

Слайд 3

Описание слайда:

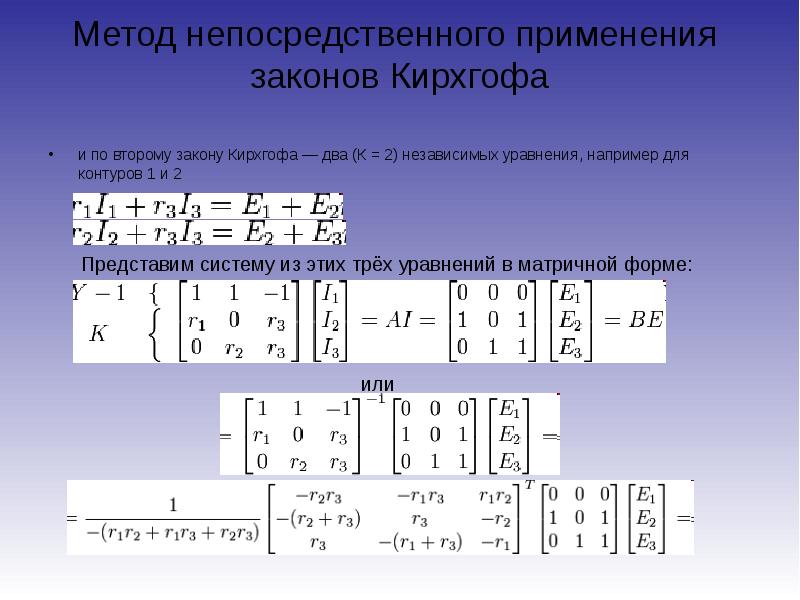

Метод непосредственного применения законов Кирхгофа и по второму закону Кирхгофа — два (К = 2) независимых уравнения, например для контуров 1 и 2

Слайд 4

Описание слайда:

Метод непосредственного применения законов Кирхгофа

Слайд 5

Описание слайда:

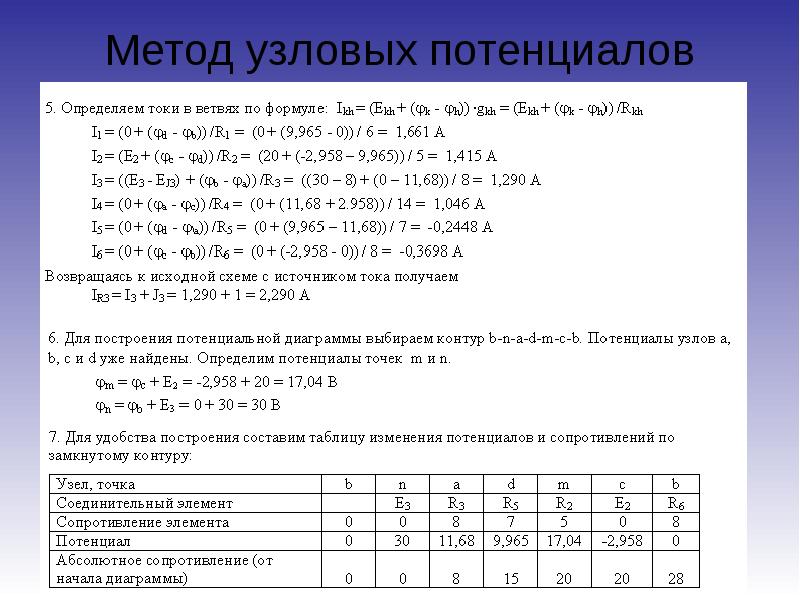

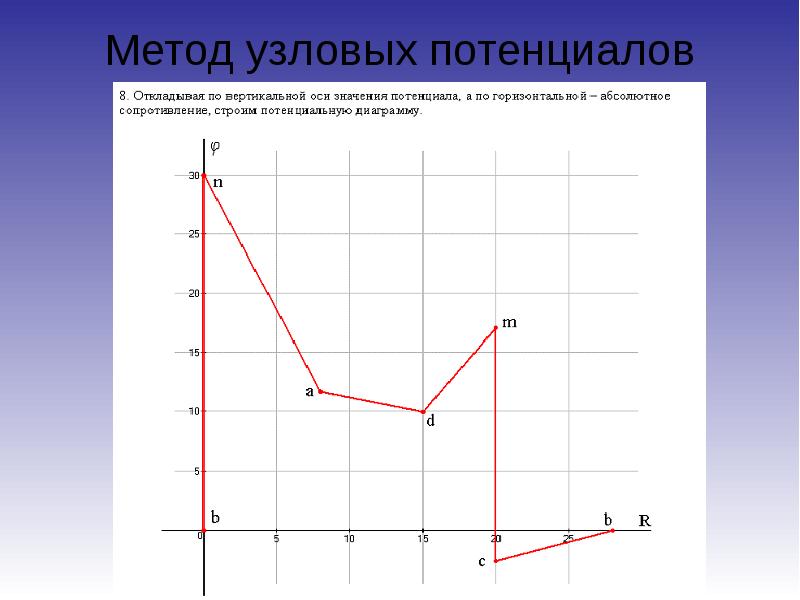

Метод контурных токов Положим, что в левом контуре по часовой стрелке течет контурный ток I11, а в правом (также по часовой стрелке) — контурный ток I22. Для каждого из контуров составим уравнения по второму закону Кирхгофа. При этом учтем, что по смежной ветви (с сопротивлением R5) течет сверху вниз ток I11–I22. Направления обхода контуров примем также по часовой стрелке.
