Слайд 1

Описание слайда:

КОМПЛЕКТ ЭЛЕКТРОННЫХ СЛАЙДОВ «ИЛЛЮСТРАТИВНЫЕ МАТЕРИАЛЫ ПО ИНСТРУМЕНТАЛЬНЫМ МЕТОДАМ АНАЛИЗА ЛЕКАРСТВЕННЫХ СРЕДСТВ. ЧАСТЬ I» ПОЛЯРИМЕТРИЯ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

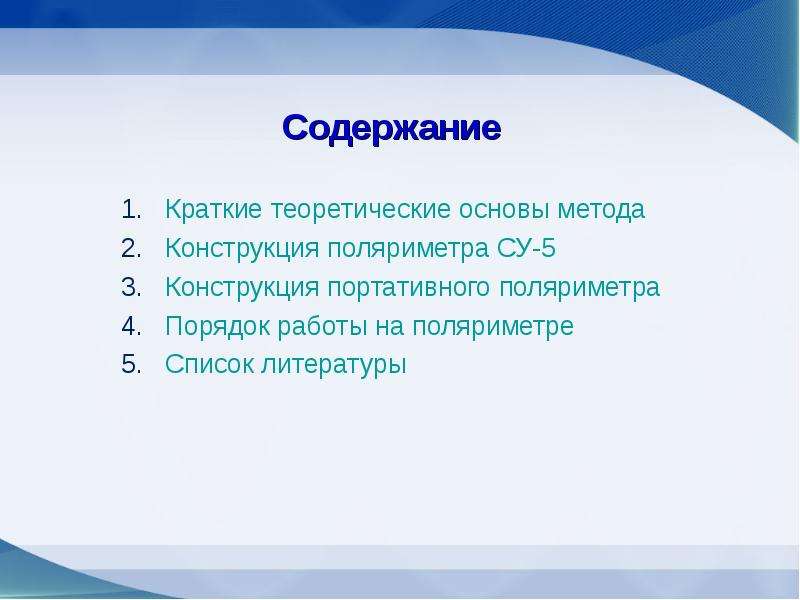

Содержание Краткие теоретические основы метода Конструкция поляриметра СУ-5 Конструкция портативного поляриметра Порядок работы на поляриметре Список литературы

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

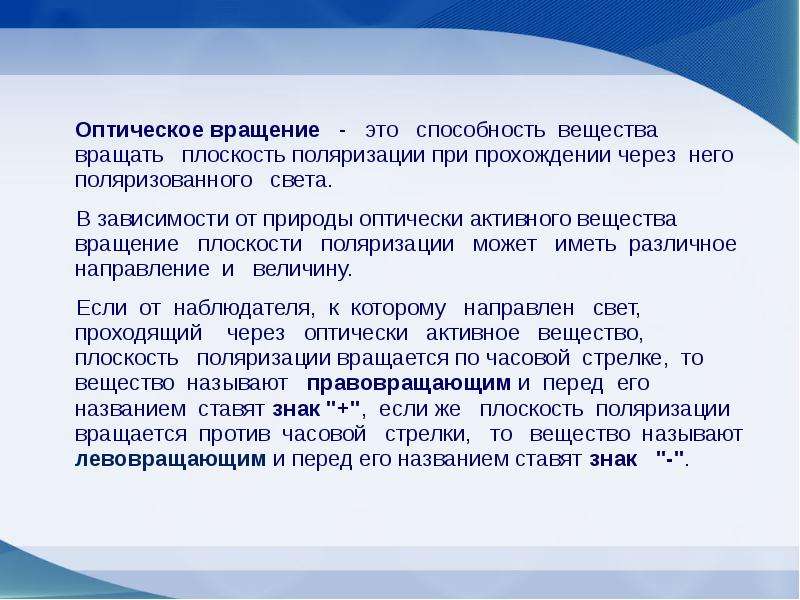

Оптическое вращение - это способность вещества вращать плоскость поляризации при прохождении через него поляризованного света. Оптическое вращение - это способность вещества вращать плоскость поляризации при прохождении через него поляризованного света. В зависимости от природы оптически активного вещества вращение плоскости поляризации может иметь различное направление и величину. Если от наблюдателя, к которому направлен свет, проходящий через оптически активное вещество, плоскость поляризации вращается по часовой стрелке, то вещество называют правовращающим и перед его названием ставят знак "+", если же плоскость поляризации вращается против часовой стрелки, то вещество называют левовращающим и перед его названием ставят знак "-".

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Удельное вращение - угол вращения α плоскости поляризации монохроматического света при длине волны линии D спектра натрия (589,3 нм), выраженный в градусах, измеренный при температуре 20 ºС, рассчитанный для толщины слоя испытуемого вещества 1 дм и приведенный к концентрации вещества, равной 1 г/мл. Удельное вращение для растворов рассчитывают по формуле (1), для жидких индивидуальных веществ по формуле (2): (1) (2) α – угол вращения, в угловых градусах; l – толщина слоя (длина трубки) в дециметрах; C – концентрация раствора в граммах вещества на 100 мл раствора; ρ – плотность жидкого вещества в граммах на 1 мл.

Слайд 9

Описание слайда:

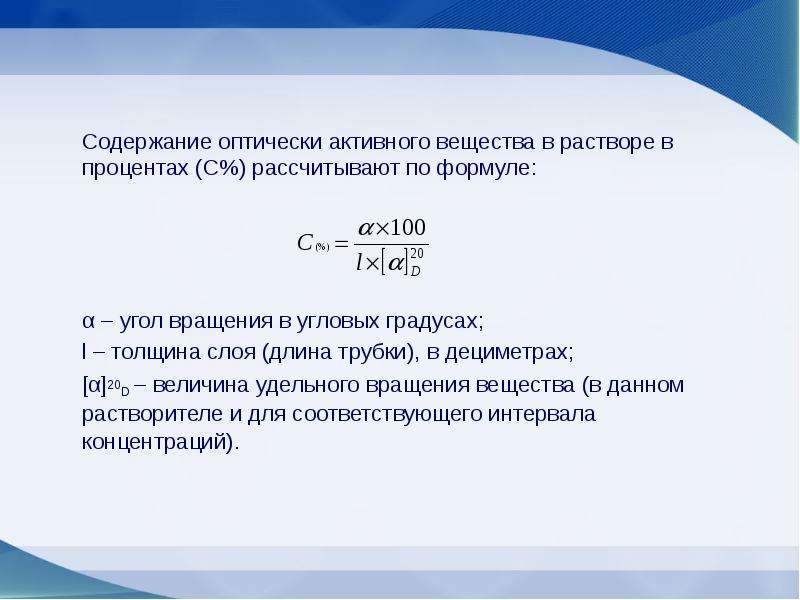

Содержание оптически активного вещества в растворе в процентах (С%) рассчитывают по формуле: Содержание оптически активного вещества в растворе в процентах (С%) рассчитывают по формуле: α – угол вращения в угловых градусах; l – толщина слоя (длина трубки), в дециметрах; [α]20D – величина удельного вращения вещества (в данном растворителе и для соответствующего интервала концентраций).

Слайд 10

Описание слайда:

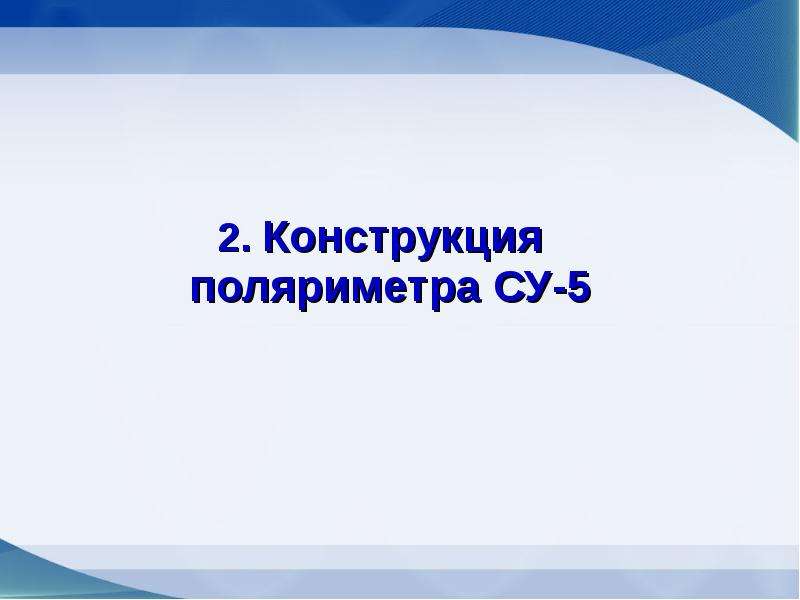

2. Конструкция поляриметра СУ-5 2. Конструкция поляриметра СУ-5

Слайд 11

Описание слайда:

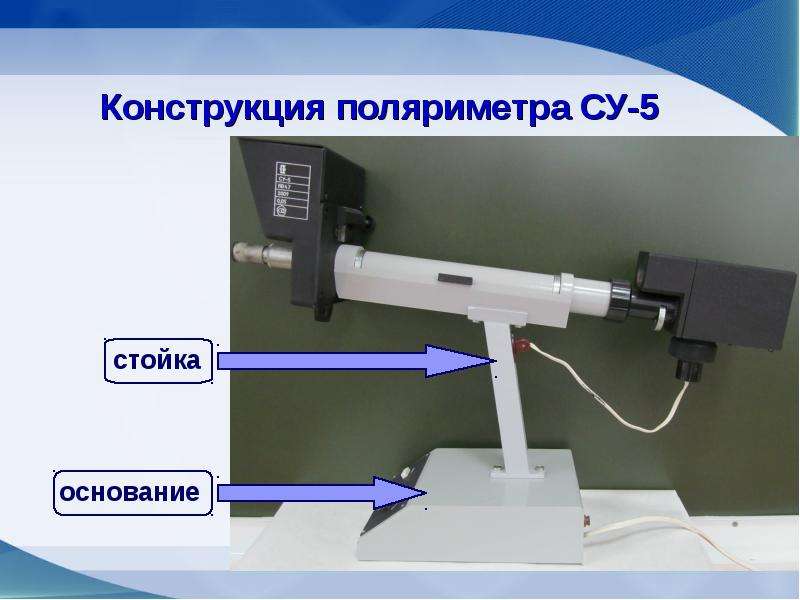

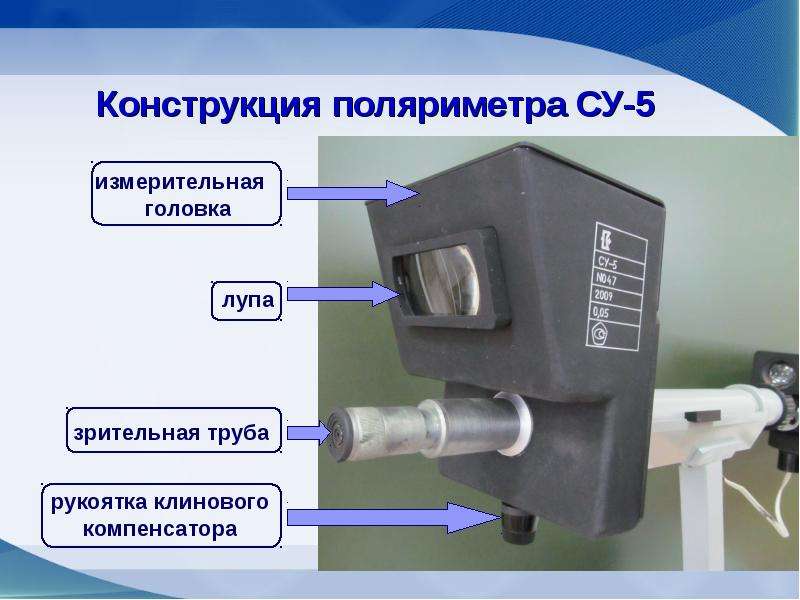

Конструкция поляриметра СУ-5

Слайд 12

Описание слайда:

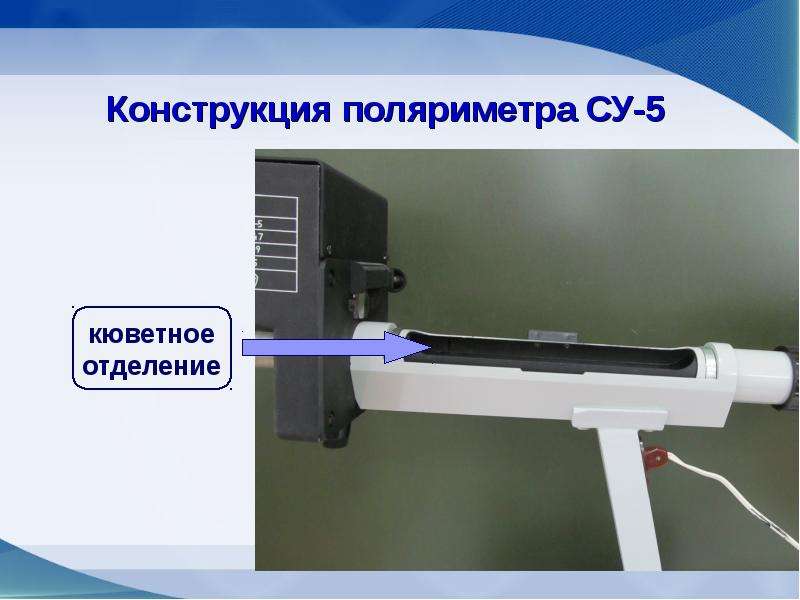

Конструкция поляриметра СУ-5

Слайд 13

Описание слайда:

Конструкция поляриметра СУ-5

Слайд 14

Описание слайда:

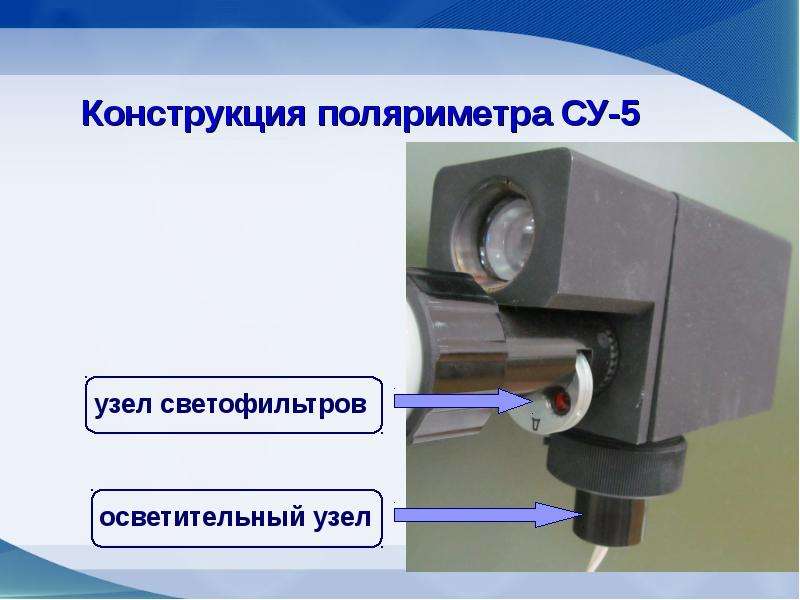

Конструкция поляриметра СУ-5

Слайд 15

Описание слайда:

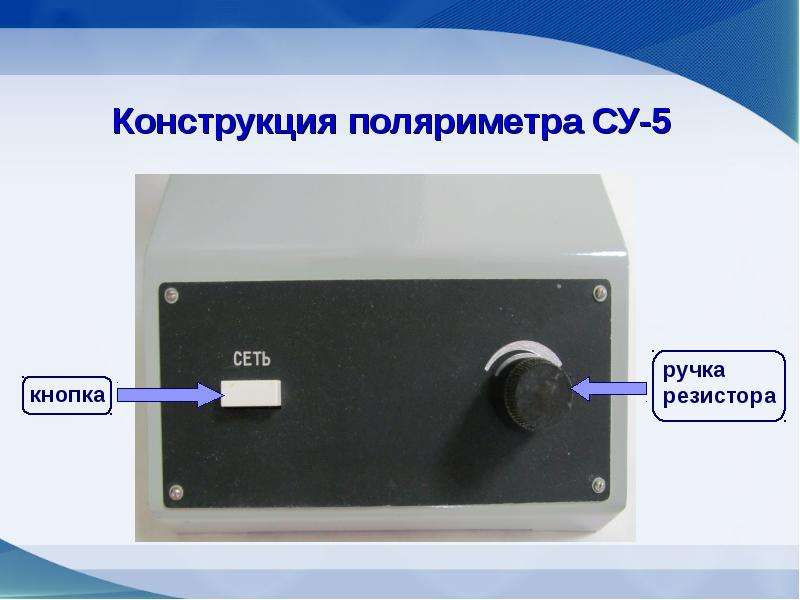

Конструкция поляриметра СУ-5

Слайд 16

Описание слайда:

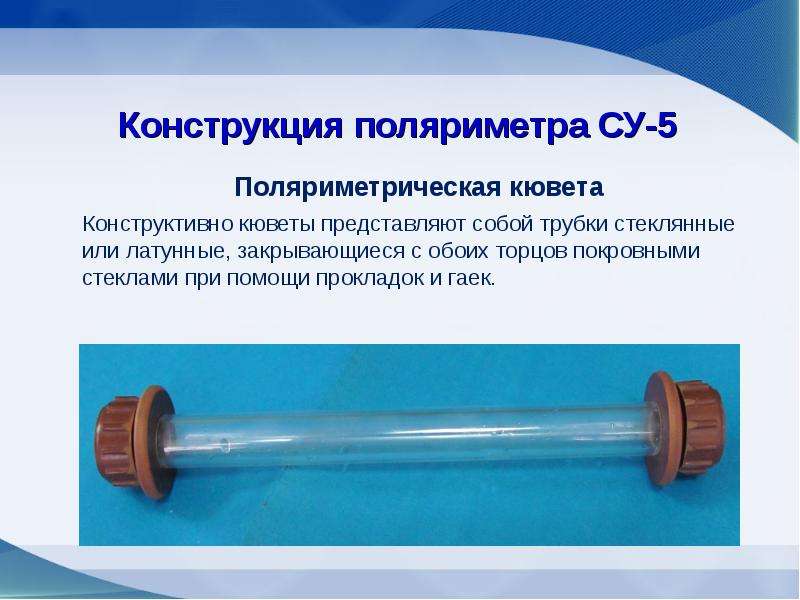

Конструкция поляриметра СУ-5 Поляриметрическая кювета Конструктивно кюветы представляют собой трубки стеклянные или латунные, закрывающиеся с обоих торцов покровными стеклами при помощи прокладок и гаек.

Слайд 17

Описание слайда:

3. Конструкция портативного поляриметра 3. Конструкция портативного поляриметра

Слайд 18

Описание слайда:

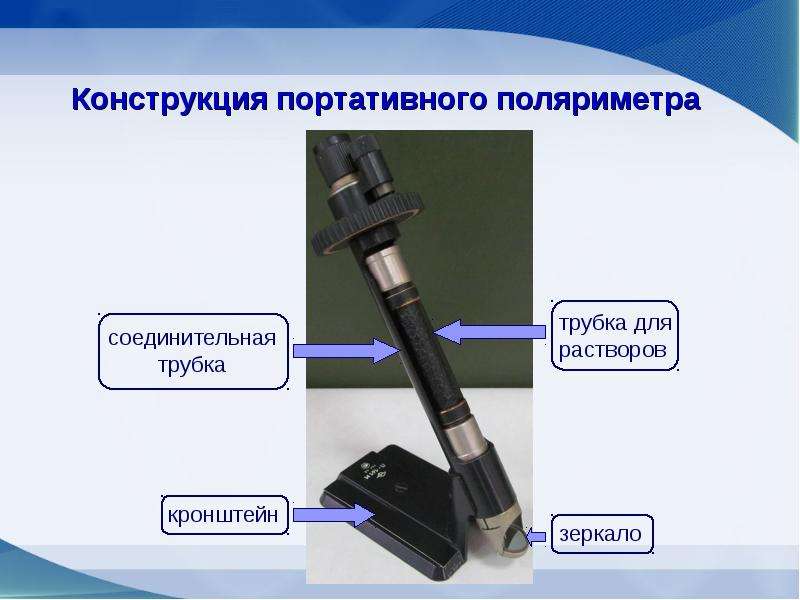

Конструкция портативного поляриметра

Слайд 19

Описание слайда:

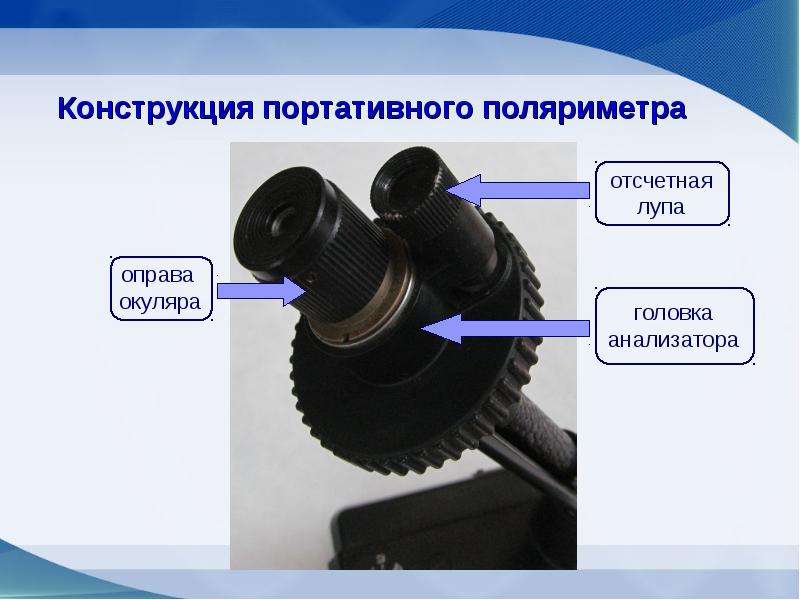

Конструкция портативного поляриметра

Слайд 20

Описание слайда:

4. Порядок работы на поляриметре 4. Порядок работы на поляриметре

Слайд 21

Описание слайда:

Подготовка поляриметра к работе Установите поляриметр на столе в затемненном помещении с окрашенными в темный цвет стенами для повышения чувствительности глаз Заземлите поляриметр Поверните ручку резистора до упора против часовой стрелки Включите поляриметр в сеть Включите кнопкой осветитель Установите обойму (узел светофильтров) в положение «С» (светофильтр) – при работе с бесцветными и слабоокрашенными растворами или в положение «Д» (диафрагма) – при работе с темноокрашенными растворами Установите вращением окуляра зрительной трубы максимальную резкость изображения вертикальной линии раздела полей сравнения Установите ручкой резистора такую яркость поля, которая наименее утомляет зрение и при которой наиболее четко воспринимается разница в яркости полей сравнения, если сместить нониус (верхняя шкала) на одно деление с его нулевого положения.

Слайд 22

Описание слайда:

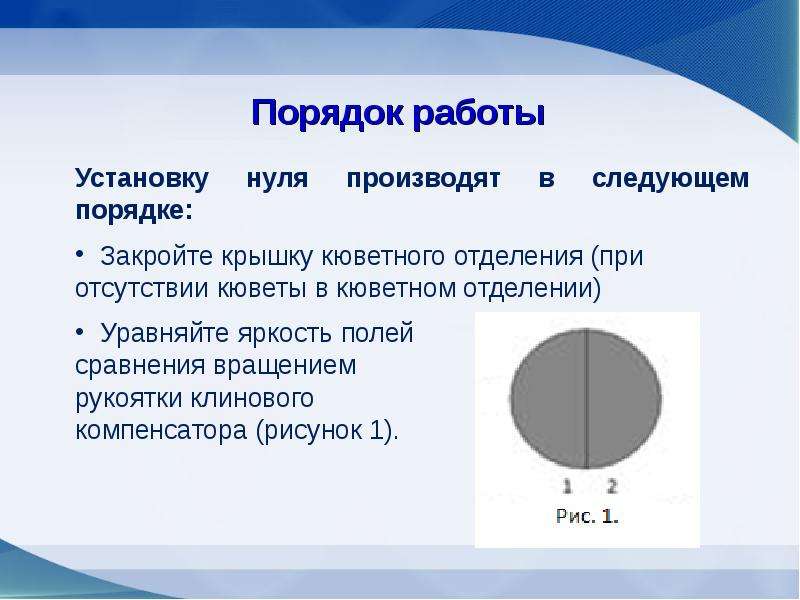

Порядок работы Установку нуля производят в следующем порядке: Закройте крышку кюветного отделения (при отсутствии кюветы в кюветном отделении) Уравняйте яркость полей сравнения вращением рукоятки клинового компенсатора (рисунок 1).

Слайд 23

Описание слайда:

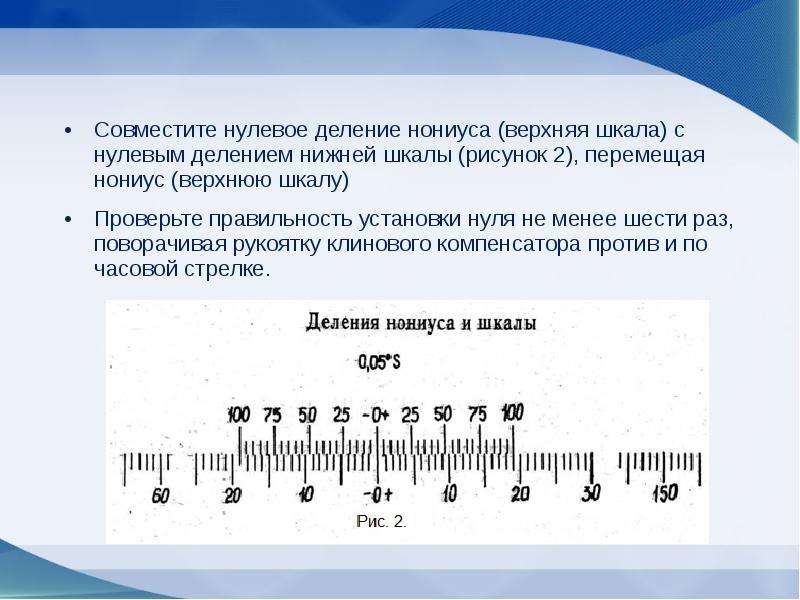

Совместите нулевое деление нониуса (верхняя шкала) с нулевым делением нижней шкалы (рисунок 2), перемещая нониус (верхнюю шкалу) Совместите нулевое деление нониуса (верхняя шкала) с нулевым делением нижней шкалы (рисунок 2), перемещая нониус (верхнюю шкалу) Проверьте правильность установки нуля не менее шести раз, поворачивая рукоятку клинового компенсатора против и по часовой стрелке.

Слайд 24

Описание слайда:

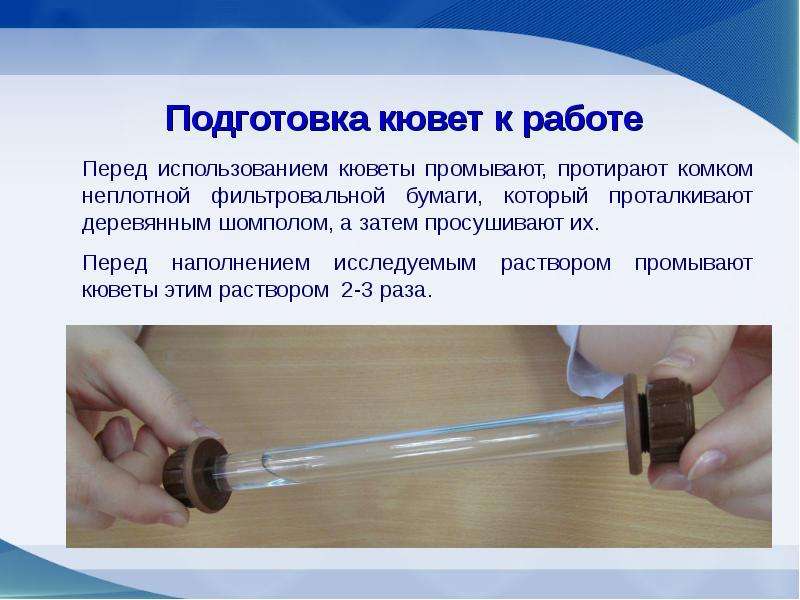

Подготовка кювет к работе Перед использованием кюветы промывают, протирают комком неплотной фильтровальной бумаги, который проталкивают деревянным шомполом, а затем просушивают их. Перед наполнением исследуемым раствором промывают кюветы этим раствором 2-3 раза.

Слайд 25

Описание слайда:

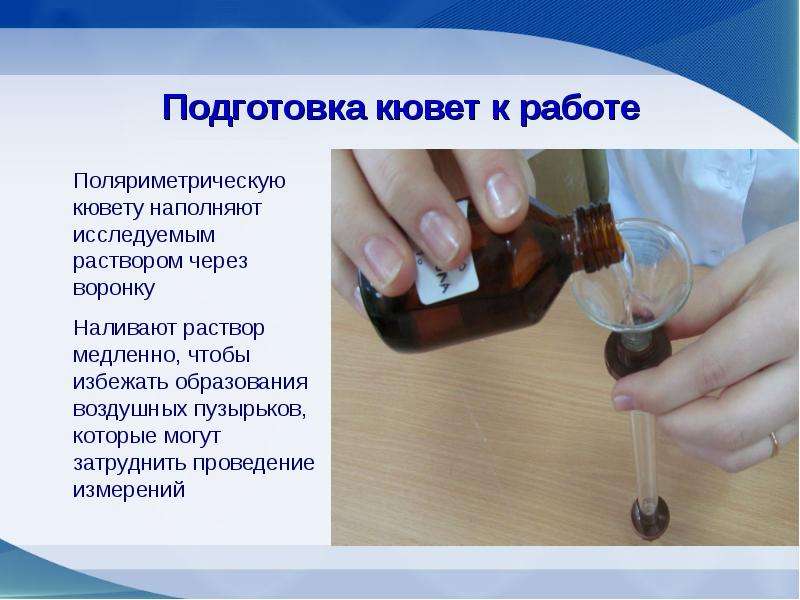

Подготовка кювет к работе Поляриметрическую кювету наполняют исследуемым раствором через воронку Наливают раствор медленно, чтобы избежать образования воздушных пузырьков, которые могут затруднить проведение измерений

Слайд 26

Описание слайда:

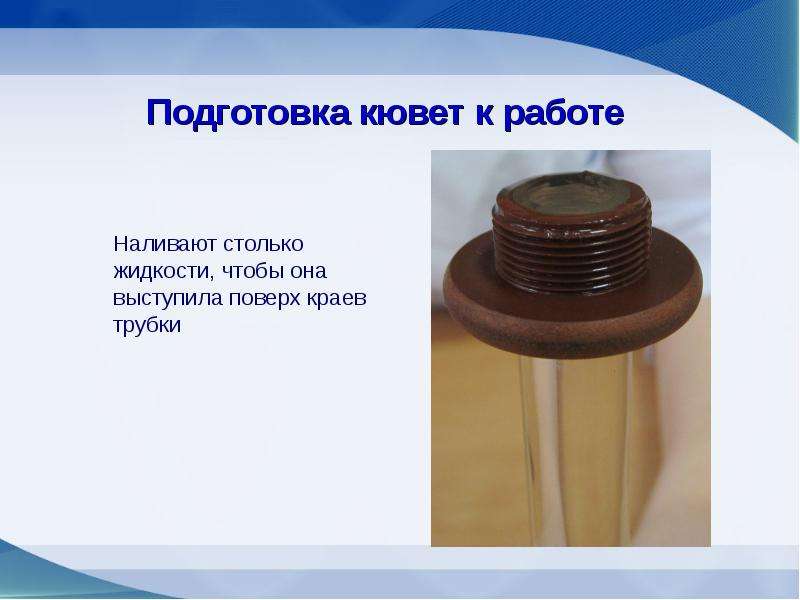

Подготовка кювет к работе Наливают столько жидкости, чтобы она выступила поверх краев трубки

Слайд 27

Описание слайда:

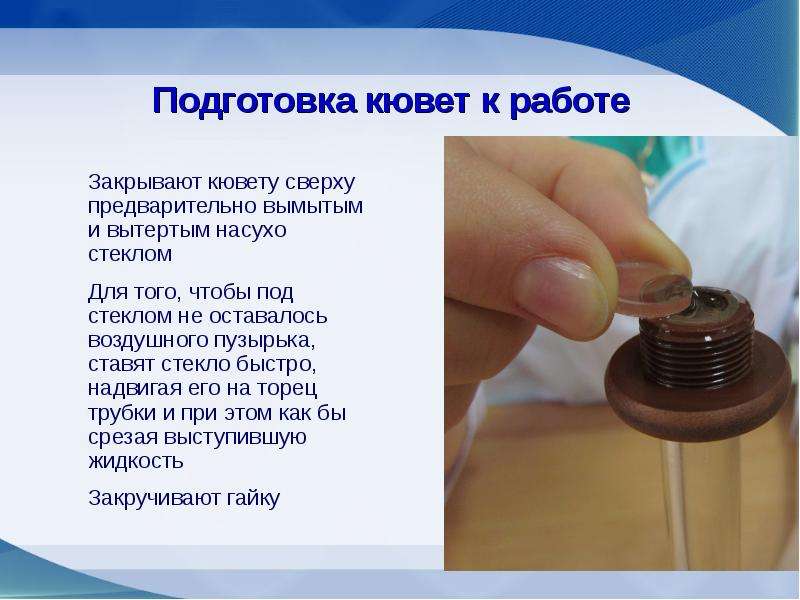

Подготовка кювет к работе Закрывают кювету сверху предварительно вымытым и вытертым насухо стеклом Для того, чтобы под стеклом не оставалось воздушного пузырька, ставят стекло быстро, надвигая его на торец трубки и при этом как бы срезая выступившую жидкость Закручивают гайку

Слайд 28

Описание слайда:

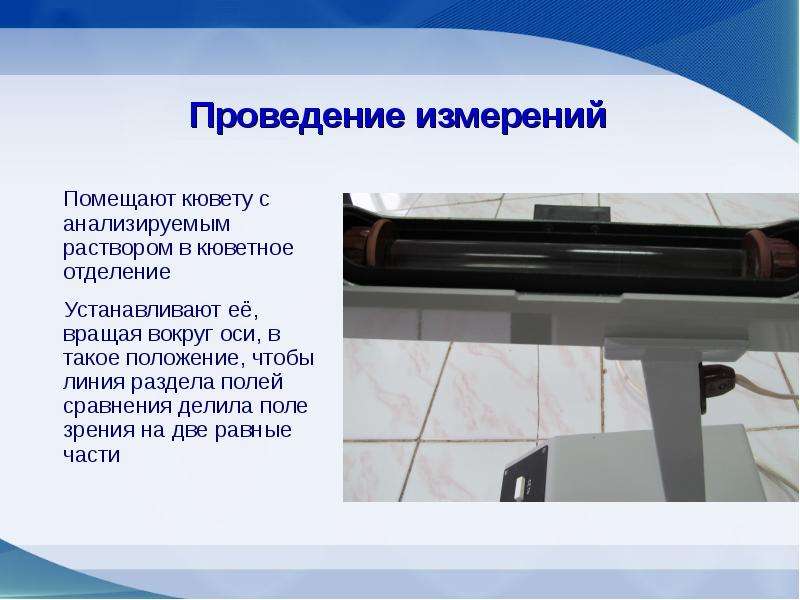

Проведение измерений Помещают кювету с анализируемым раствором в кюветное отделение Устанавливают её, вращая вокруг оси, в такое положение, чтобы линия раздела полей сравнения делила поле зрения на две равные части

Слайд 29

Описание слайда:

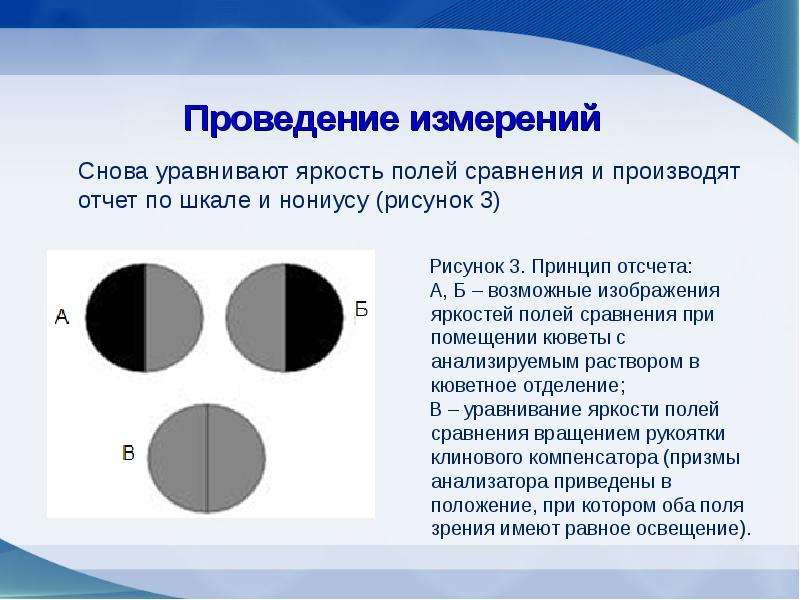

Проведение измерений Снова уравнивают яркость полей сравнения и производят отчет по шкале и нониусу (рисунок 3)

Слайд 30

Описание слайда:

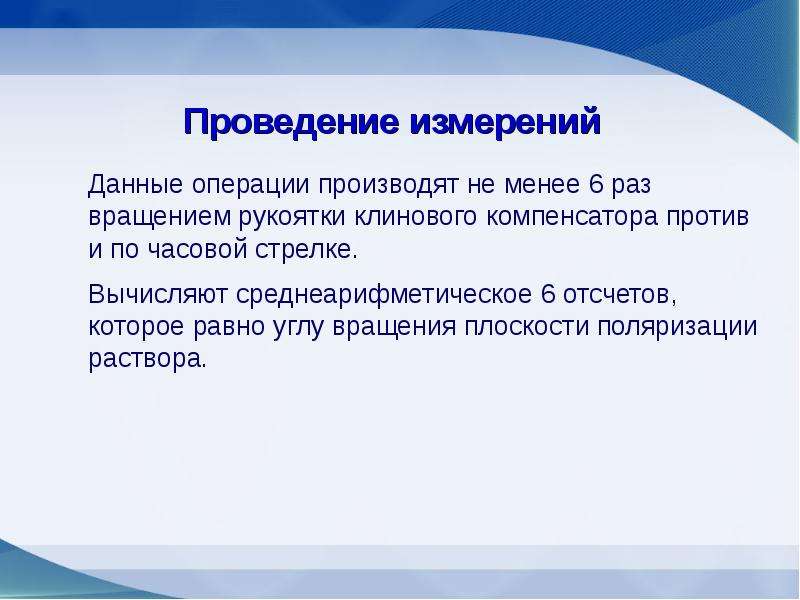

Проведение измерений Данные операции производят не менее 6 раз вращением рукоятки клинового компенсатора против и по часовой стрелке. Вычисляют среднеарифметическое 6 отсчетов, которое равно углу вращения плоскости поляризации раствора.

Слайд 31

Описание слайда:

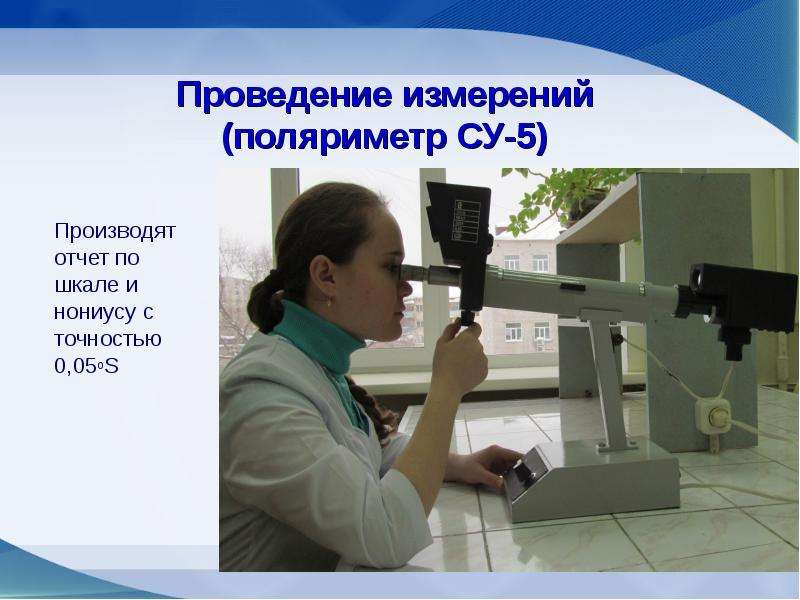

Проведение измерений (поляриметр СУ-5) Производят отчет по шкале и нониусу с точностью 0,05оS

Слайд 32

Описание слайда:

Проведение измерений (портативный поляриметр)

Слайд 33

Описание слайда:

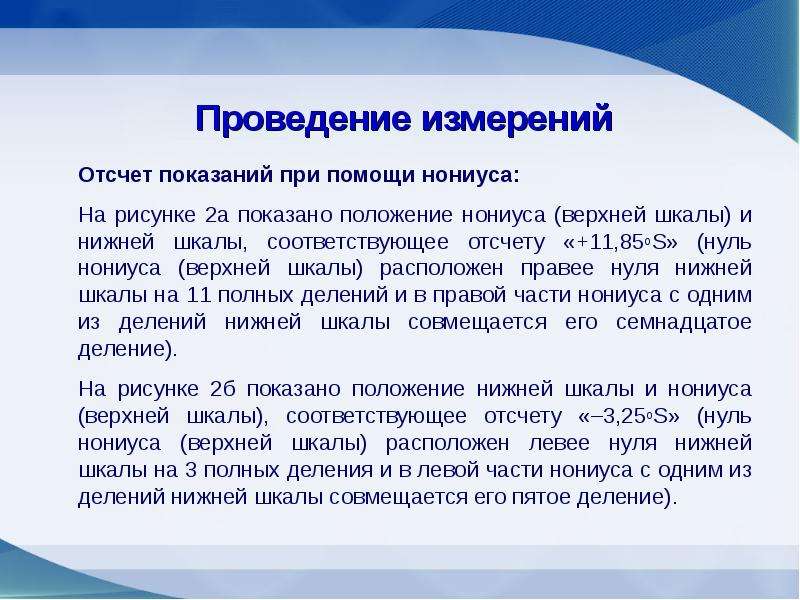

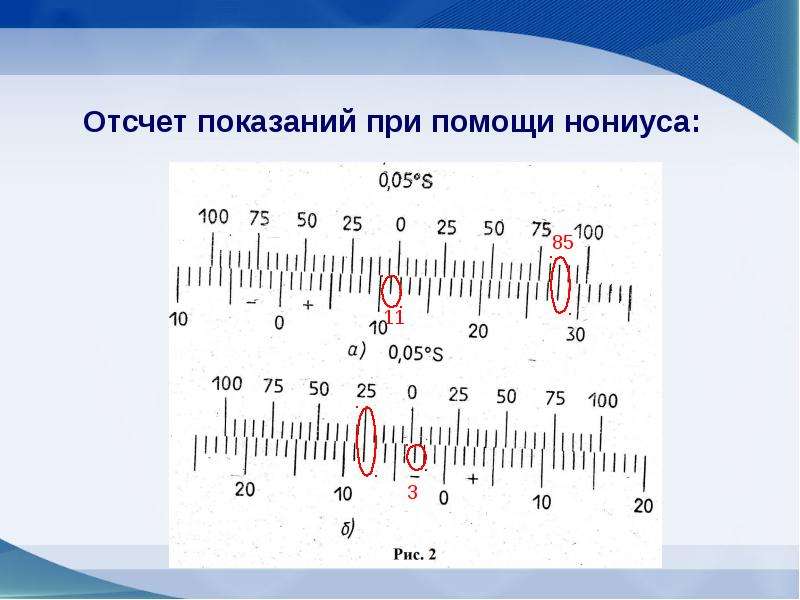

Проведение измерений Отсчет показаний при помощи нониуса: На рисунке 2а показано положение нониуса (верхней шкалы) и нижней шкалы, соответствующее отсчету «+11,85оS» (нуль нониуса (верхней шкалы) расположен правее нуля нижней шкалы на 11 полных делений и в правой части нониуса с одним из делений нижней шкалы совмещается его семнадцатое деление). На рисунке 2б показано положение нижней шкалы и нониуса (верхней шкалы), соответствующее отсчету «–3,25оS» (нуль нониуса (верхней шкалы) расположен левее нуля нижней шкалы на 3 полных деления и в левой части нониуса с одним из делений нижней шкалы совмещается его пятое деление).

Слайд 34

Описание слайда:

Отсчет показаний при помощи нониуса:

Слайд 35

Описание слайда:

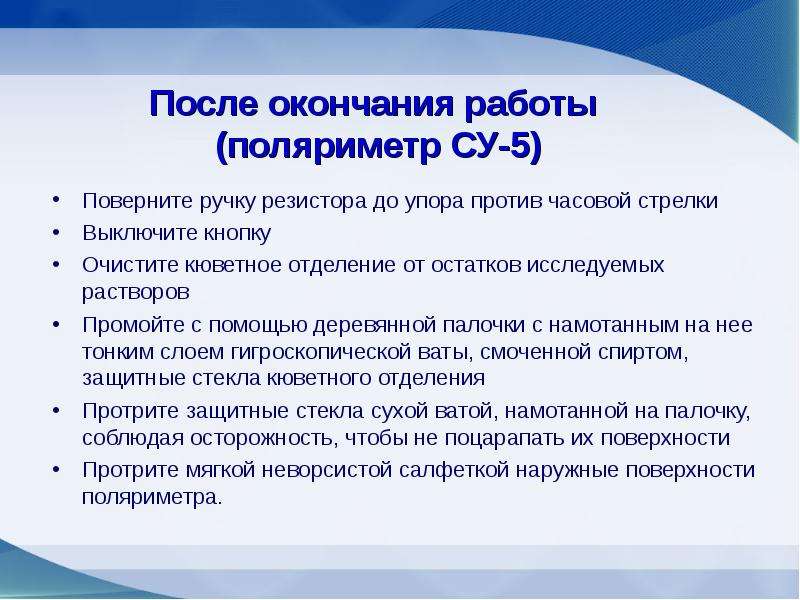

После окончания работы (поляриметр СУ-5) Поверните ручку резистора до упора против часовой стрелки Выключите кнопку Очистите кюветное отделение от остатков исследуемых растворов Промойте с помощью деревянной палочки с намотанным на нее тонким слоем гигроскопической ваты, смоченной спиртом, защитные стекла кюветного отделения Протрите защитные стекла сухой ватой, намотанной на палочку, соблюдая осторожность, чтобы не поцарапать их поверхности Протрите мягкой неворсистой салфеткой наружные поверхности поляриметра.

Слайд 36

Описание слайда:

Список литературы: Беликов, В.Г. Фармацевтическая химия / 4-е изд., перераб. и доп. – М., МЕДпрессинформ", 2008. – 613 с. Государственная фармакопея Российской Федерации [Текст]. – 12-е изд. – М.: Науч. центр экспертизы средств мед. применения, 2007. – Ч. 1. – 696 с. Практическое руководство к лабораторным занятиям по фармацевтической химии для студентов III курса / Т.И. Ярыгина, О.Л. Визгунова, В.А. Дубовик и др. / под ред. Л.М. Коркодиновой – Пермь, 2011. – 102 с. Руководство к лабораторным занятиям по фармацевтической химии: учеб. пособие / Э.Н. Аксенова, О.П. Андрианова, А.П. Арзамасцев и др. / под. ред. А.П. Арзамасцева. – 3-е изд., перераб. и доп. – М., Медицина, 2001. – 384 с. : ил.1.
