Слайд 1

Описание слайда:

Методы и технические средства защиты гидросферы

Слайд 2

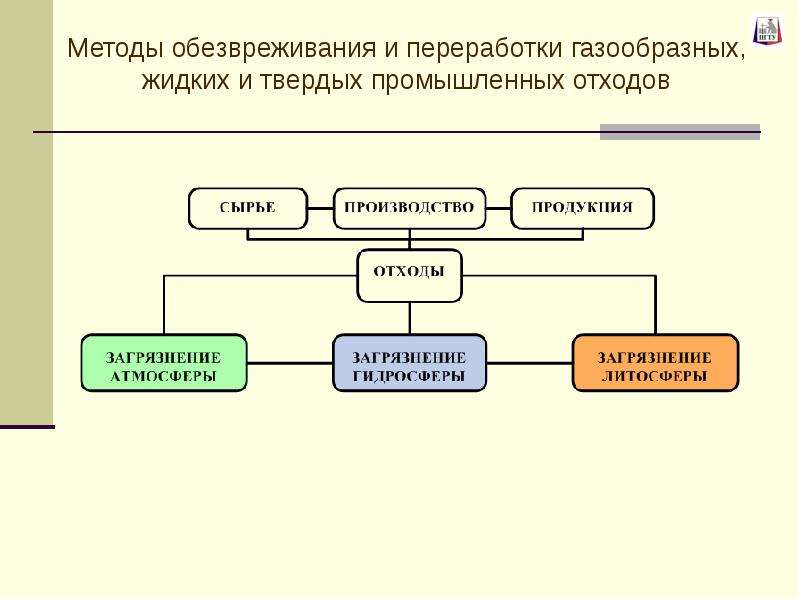

Описание слайда:

Слайд 3

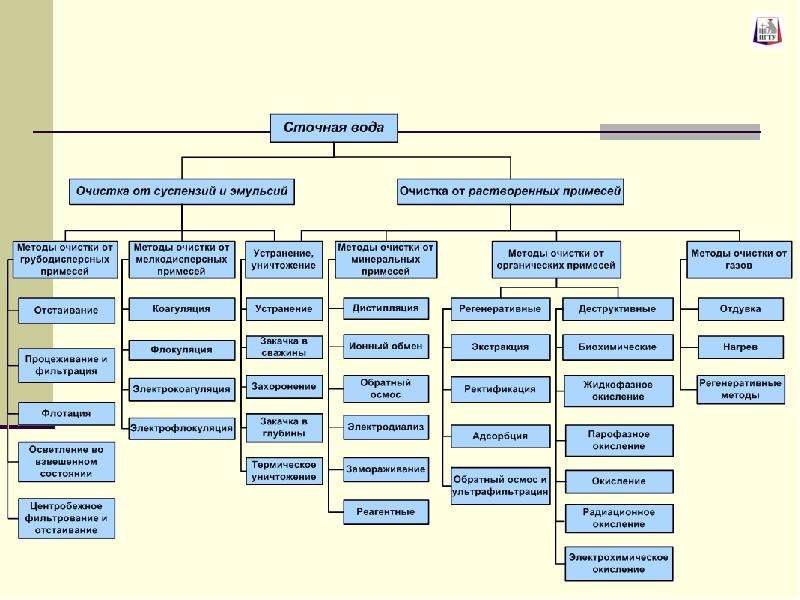

Описание слайда:

Слайд 4

Описание слайда:

Очистка от суспензий и эмульсий Методы очистки от грубодисперсных примесей Отстаивание - медленное расслоение жидкой дисперсной системы (суспензии, эмульсии, пены) на составляющие её фазы: дисперсионную среду и диспергированное вещество (дисперсную фазу), происходящее под действием силы тяжести. Принцип действия: взвешенные вещества выпадают в осадок и скапливаются на дне отстойника, так как плотность взвешенных частиц превышает плотность осветляемой воды. Скорость осаждения зависит от формы, размеров, плотности, шероховатости частиц и температуры воды.

Слайд 5

Описание слайда:

Горизонтальный отстойник 1- входной лоток, 2- отстойная камера, 3- выходной лоток; 4- прямок.

Слайд 6

Описание слайда:

Горизонтальная нефтеловушка 1- корпус нефтеловушки 2-гидроэлеватор 3- слой нефти 4- нефтесборная труба 5- нефтеудерживающая перегородка 6- скребковый транспортёр 7- прямок для осадка

Слайд 7

Описание слайда:

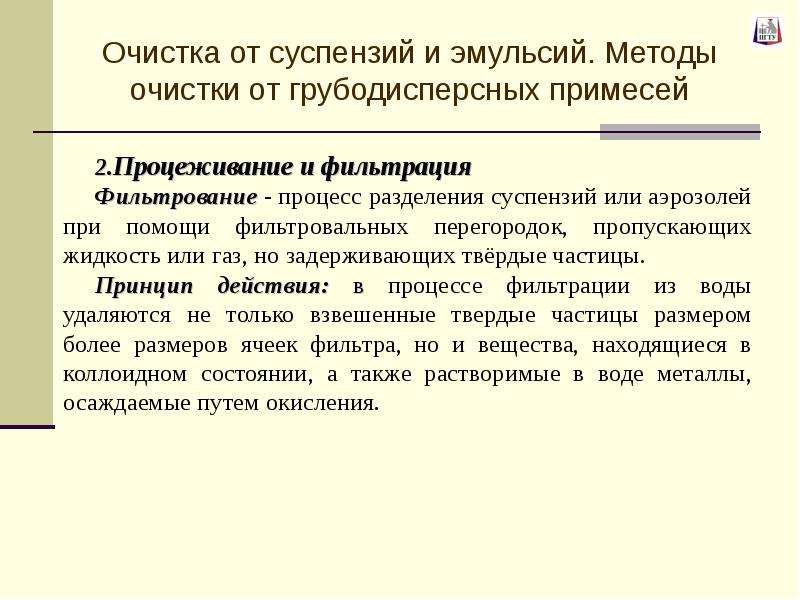

Процеживание и фильтрация Процеживание и фильтрация Фильтрование - процесс разделения суспензий или аэрозолей при помощи фильтровальных перегородок, пропускающих жидкость или газ, но задерживающих твёрдые частицы. Принцип действия: в процессе фильтрации из воды удаляются не только взвешенные твердые частицы размером более размеров ячеек фильтра, но и вещества, находящиеся в коллоидном состоянии, а также растворимые в воде металлы, осаждаемые путем окисления.

Слайд 8

Описание слайда:

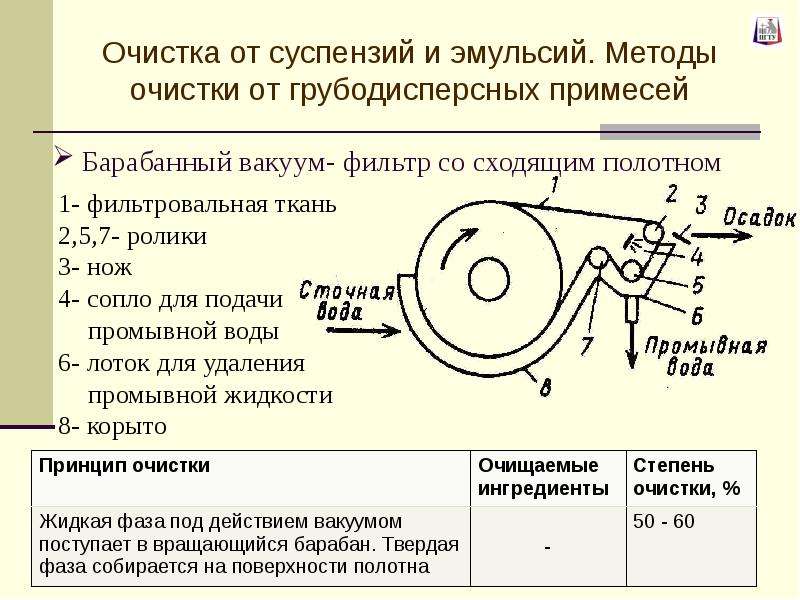

Барабанный вакуум- фильтр со сходящим полотном 1- фильтровальная ткань 2,5,7- ролики 3- нож 4- сопло для подачи промывной воды 6- лоток для удаления промывной жидкости 8- корыто

Слайд 9

Описание слайда:

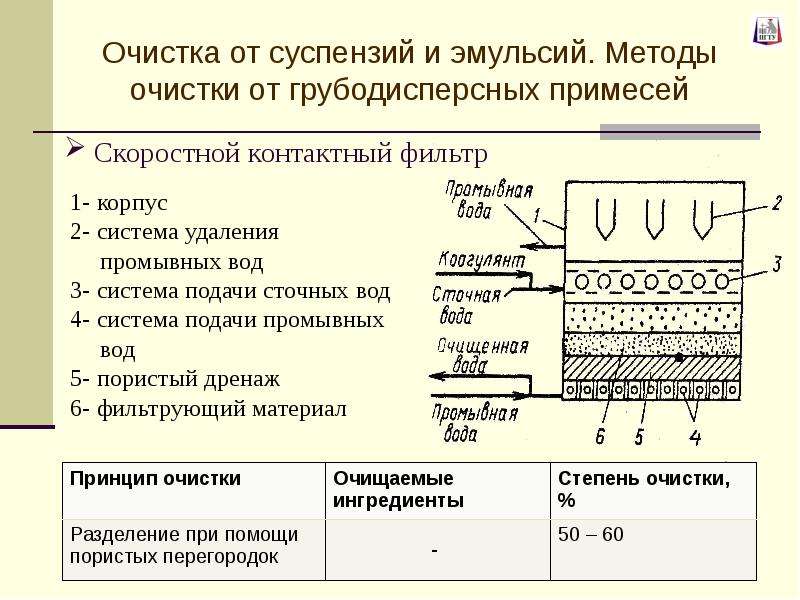

Скоростной контактный фильтр 1- корпус 2- система удаления промывных вод 3- система подачи сточных вод 4- система подачи промывных вод 5- пористый дренаж 6- фильтрующий материал

Слайд 10

Описание слайда:

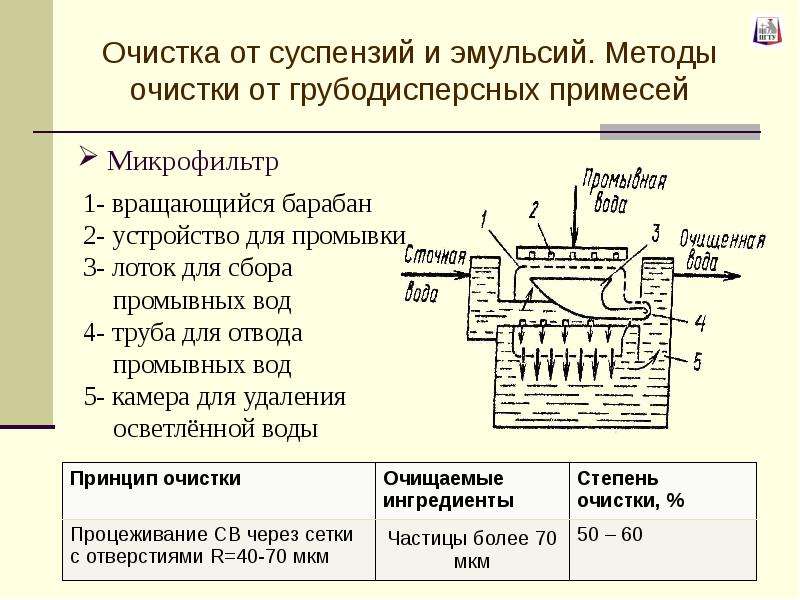

Микрофильтр 1- вращающийся барабан 2- устройство для промывки 3- лоток для сбора промывных вод 4- труба для отвода промывных вод 5- камера для удаления осветлённой воды

Слайд 11

Описание слайда:

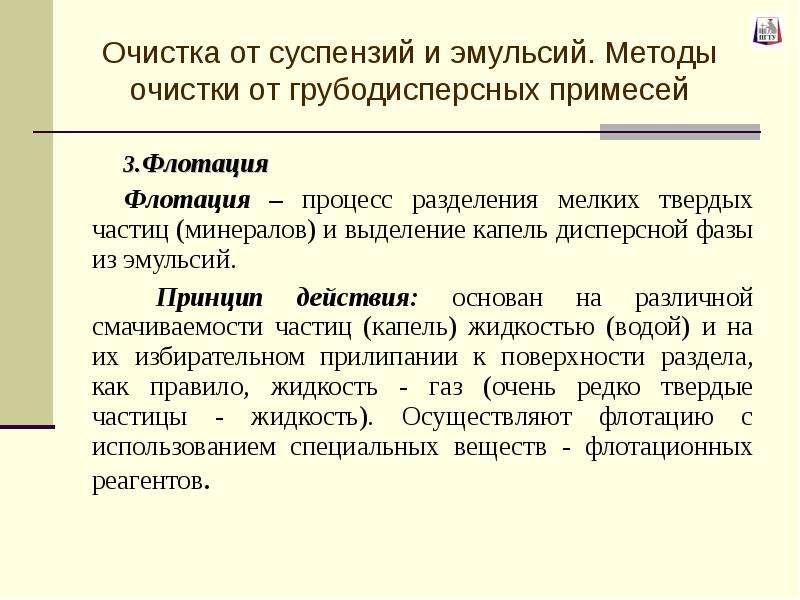

Флотация Флотация Флотация – процесс разделения мелких твердых частиц (минералов) и выделение капель дисперсной фазы из эмульсий. Принцип действия: основан на различной смачиваемости частиц (капель) жидкостью (водой) и на их избирательном прилипании к поверхности раздела, как правило, жидкость - газ (очень редко твердые частицы - жидкость). Осуществляют флотацию с использованием специальных веществ - флотационных реагентов.

Слайд 12

Описание слайда:

Схема камеры пневмомеханической флотационной машины 1- импеллер 2- полый вал 3- успокоители 4- пеносъемник

Слайд 13

Описание слайда:

Осветление во взвешенном состоянии Осветление во взвешенном состоянии Осветление воды - это удаление из воды взвешенных и коллоидных веществ, которые окрашивают воду и делают ее мутной. Для осветления воды на станциях водоочистки применяется две технологии: это мембранное фильтрование и осаждение. Принцип действия: осветление воды состоит в удалении из нее взвешенных веществ путем отстаивания в отстойниках, центрифугирования в гидроциклонах, пропускания через слой ранее образованного взвешенного осадка, флотации, фильтрования через слой зернистого или порошкообразного фильтрующего материала, а также через сетки из ткани и других материалов. Осветление воды в отстойниках, осветлителях и в фильтровальных аппаратах достигается коагулированием примесей.

Слайд 14

Описание слайда:

Осветлитель со взвешенным слоем осадка 1- воздухоотделитель 2- опускные трубы 3- осадко-отводные трубы или окна 4-осадкоуплотнитель 5- трубопровод выпуска осадка 6- трубопровод отвода осветленной воды из осадкоуплотнителя

Слайд 15

Описание слайда:

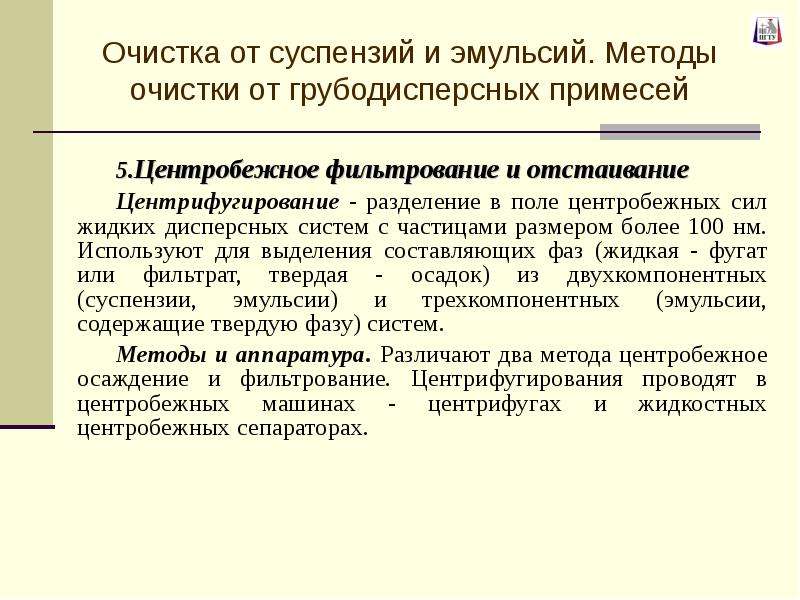

Центробежное фильтрование и отстаивание Центробежное фильтрование и отстаивание Центрифугирование - разделение в поле центробежных сил жидких дисперсных систем с частицами размером более 100 нм. Используют для выделения составляющих фаз (жидкая - фугат или фильтрат, твердая - осадок) из двухкомпонентных (суспензии, эмульсии) и трехкомпонентных (эмульсии, содержащие твердую фазу) систем. Методы и аппаратура. Различают два метода центробежное осаждение и фильтрование. Центрифугирования проводят в центробежных машинах - центрифугах и жидкостных центробежных сепараторах.

Слайд 16

Описание слайда:

Роторы машин для центробежного осаждения (а) и фильтрования (б): С – суспензия Ф - фугат (фильтрат) О - осадок rж -радиус свободной поверхности жидкости.

Слайд 17

Описание слайда:

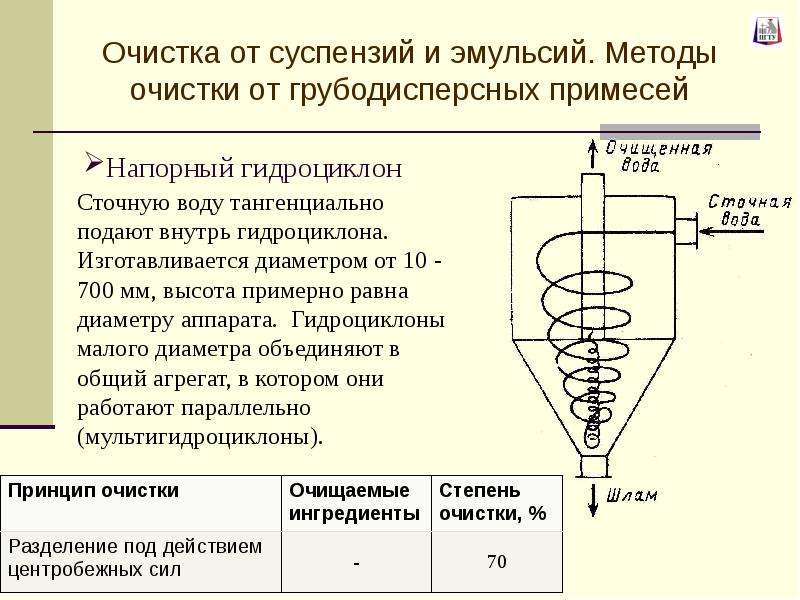

Напорный гидроциклон

Слайд 18

Описание слайда:

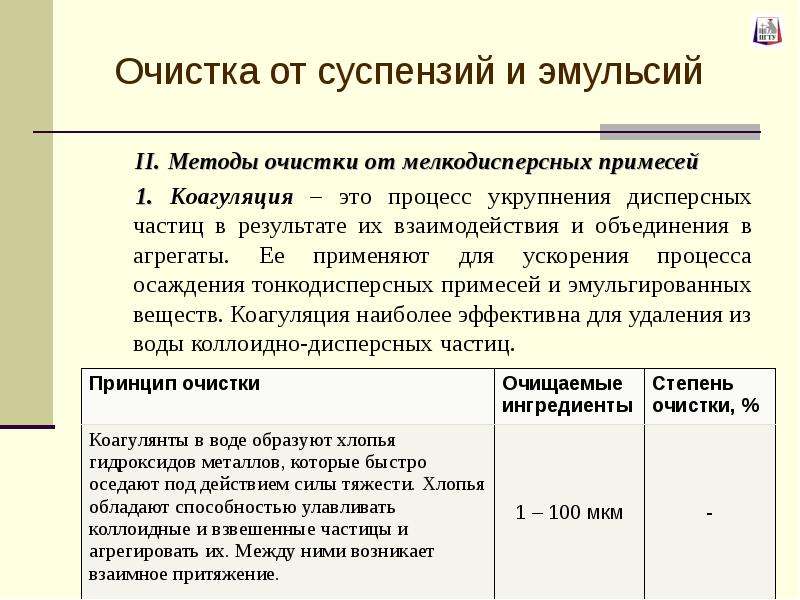

Очистка от суспензий и эмульсий Методы очистки от мелкодисперсных примесей Коагуляция – это процесс укрупнения дисперсных частиц в результате их взаимодействия и объединения в агрегаты. Ее применяют для ускорения процесса осаждения тонкодисперсных примесей и эмульгированных веществ. Коагуляция наиболее эффективна для удаления из воды коллоидно-дисперсных частиц.

Слайд 19

Описание слайда:

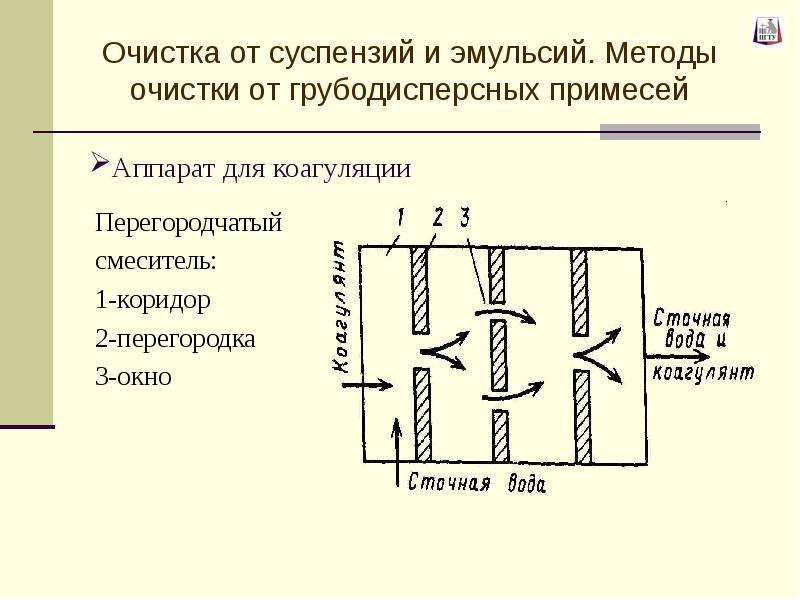

Аппарат для коагуляции

Слайд 20

Описание слайда:

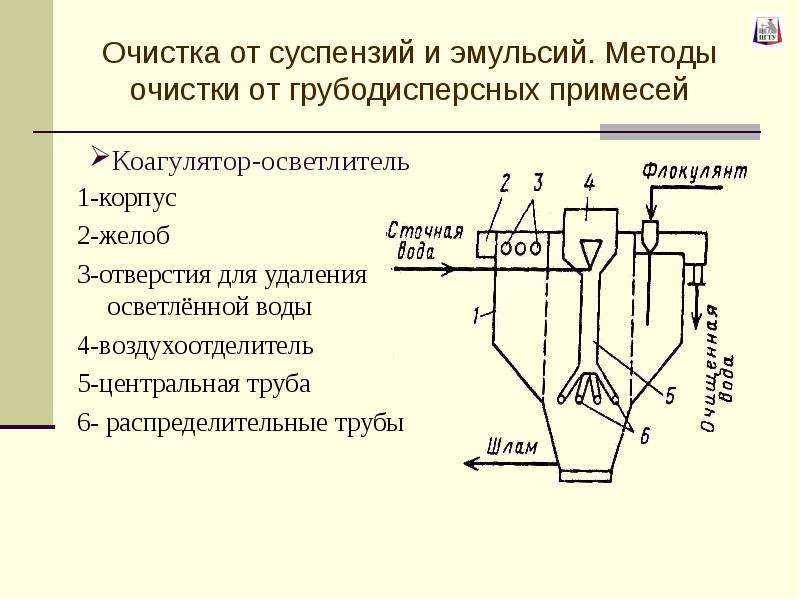

Коагулятор-осветлитель

Слайд 21

Описание слайда:

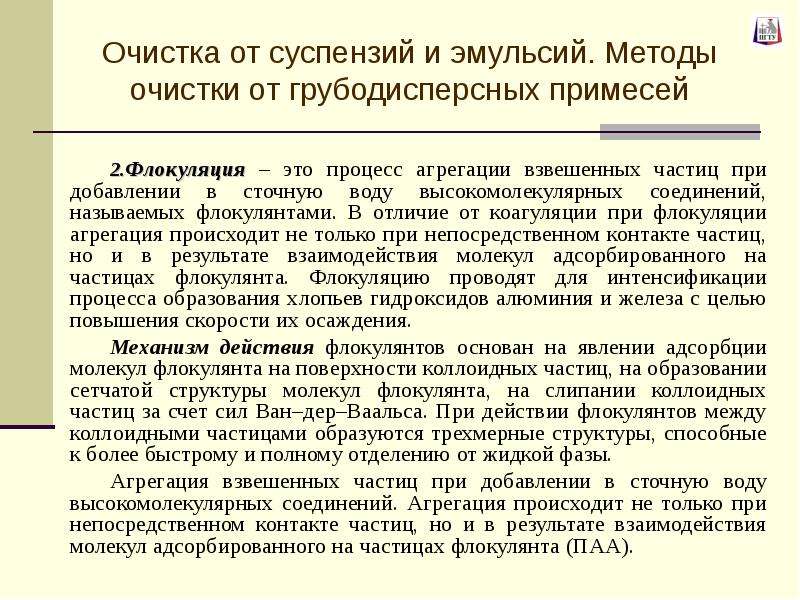

Флокуляция – это процесс агрегации взвешенных частиц при добавлении в сточную воду высокомолекулярных соединений, называемых флокулянтами. В отличие от коагуляции при флокуляции агрегация происходит не только при непосредственном контакте частиц, но и в результате взаимодействия молекул адсорбированного на частицах флокулянта. Флокуляцию проводят для интенсификации процесса образования хлопьев гидроксидов алюминия и железа с целью повышения скорости их осаждения. Флокуляция – это процесс агрегации взвешенных частиц при добавлении в сточную воду высокомолекулярных соединений, называемых флокулянтами. В отличие от коагуляции при флокуляции агрегация происходит не только при непосредственном контакте частиц, но и в результате взаимодействия молекул адсорбированного на частицах флокулянта. Флокуляцию проводят для интенсификации процесса образования хлопьев гидроксидов алюминия и железа с целью повышения скорости их осаждения. Механизм действия флокулянтов основан на явлении адсорбции молекул флокулянта на поверхности коллоидных частиц, на образовании сетчатой структуры молекул флокулянта, на слипании коллоидных частиц за счет сил Ван–дер–Ваальса. При действии флокулянтов между коллоидными частицами образуются трехмерные структуры, способные к более быстрому и полному отделению от жидкой фазы. Агрегация взвешенных частиц при добавлении в сточную воду высокомолекулярных соединений. Агрегация происходит не только при непосредственном контакте частиц, но и в результате взаимодействия молекул адсорбированного на частицах флокулянта (ПАА).

Слайд 22

Описание слайда:

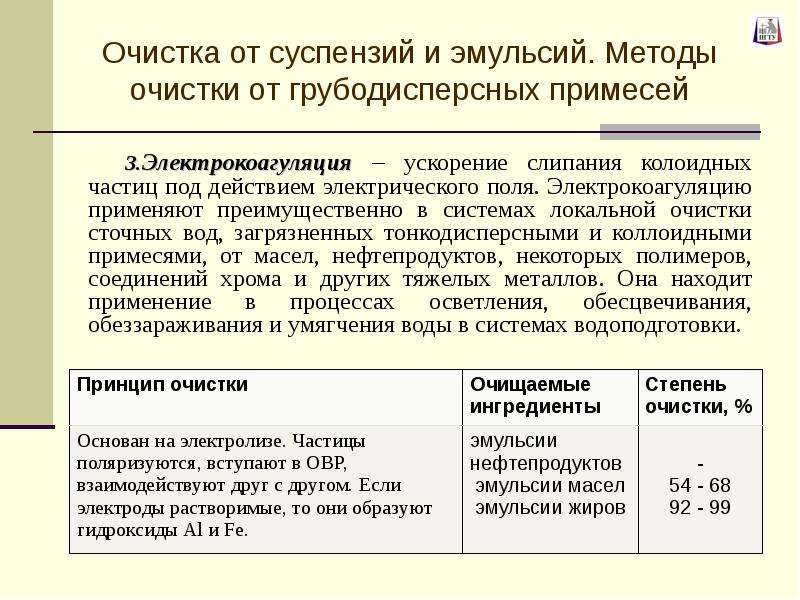

Электрокоагуляция – ускорение слипания колоидных частиц под действием электрического поля. Электрокоагуляцию применяют преимущественно в системах локальной очистки сточных вод, загрязненных тонкодисперсными и коллоидными примесями, от масел, нефтепродуктов, некоторых полимеров, соединений хрома и других тяжелых металлов. Она находит применение в процессах осветления, обесцвечивания, обеззараживания и умягчения воды в системах водоподготовки. Электрокоагуляция – ускорение слипания колоидных частиц под действием электрического поля. Электрокоагуляцию применяют преимущественно в системах локальной очистки сточных вод, загрязненных тонкодисперсными и коллоидными примесями, от масел, нефтепродуктов, некоторых полимеров, соединений хрома и других тяжелых металлов. Она находит применение в процессах осветления, обесцвечивания, обеззараживания и умягчения воды в системах водоподготовки.

Слайд 23

Описание слайда:

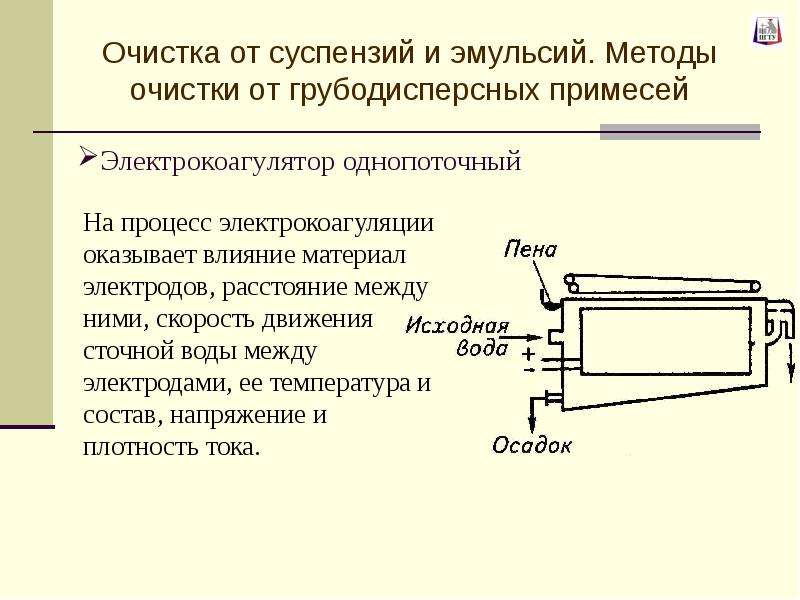

Электрокоагулятор однопоточный

Слайд 24

Описание слайда:

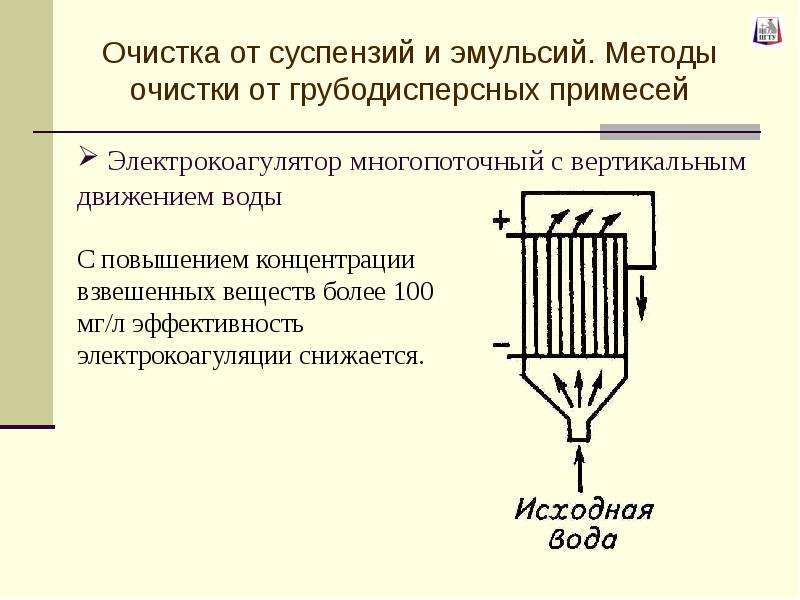

Электрокоагулятор многопоточный с вертикальным движением воды

Слайд 25

Описание слайда:

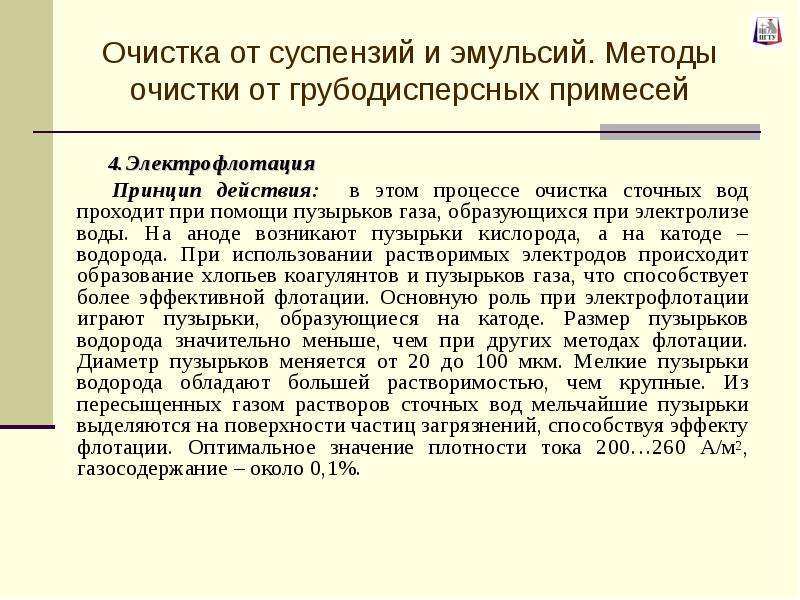

Электрофлотация Электрофлотация Принцип действия: в этом процессе очистка сточных вод проходит при помощи пузырьков газа, образующихся при электролизе воды. На аноде возникают пузырьки кислорода, а на катоде – водорода. При использовании растворимых электродов происходит образование хлопьев коагулянтов и пузырьков газа, что способствует более эффективной флотации. Основную роль при электрофлотации играют пузырьки, образующиеся на катоде. Размер пузырьков водорода значительно меньше, чем при других методах флотации. Диаметр пузырьков меняется от 20 до 100 мкм. Мелкие пузырьки водорода обладают большей растворимостью, чем крупные. Из пересыщенных газом растворов сточных вод мельчайшие пузырьки выделяются на поверхности частиц загрязнений, способствуя эффекту флотации. Оптимальное значение плотности тока 200…260 А/м2, газосодержание – около 0,1%.

Слайд 26

Описание слайда:

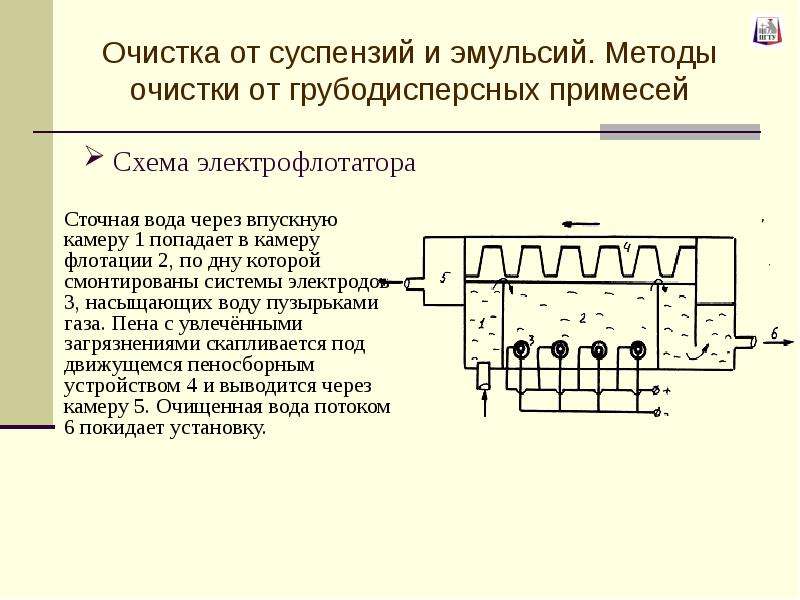

Схема электрофлотатора Сточная вода через впускную камеру 1 попадает в камеру флотации 2, по дну которой смонтированы системы электродов 3, насыщающих воду пузырьками газа. Пена с увлечёнными загрязнениями скапливается под движущемся пеносборным устройством 4 и выводится через камеру 5. Очищенная вода потоком 6 покидает установку.

Слайд 27

Описание слайда:

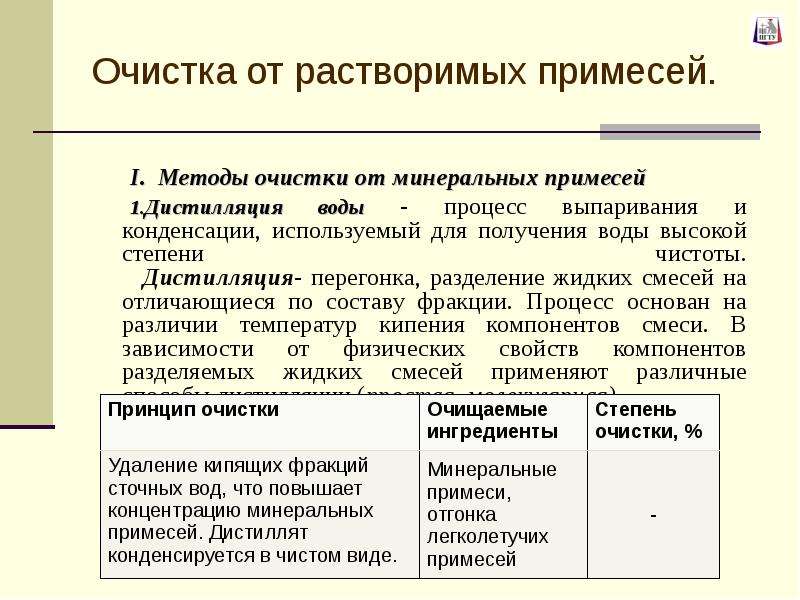

Методы очистки от минеральных примесей Методы очистки от минеральных примесей Дистилляция воды - процесс выпаривания и конденсации, используемый для получения воды высокой степени чистоты. Дистилляция- перегонка, разделение жидких смесей на отличающиеся по составу фракции. Процесс основан на различии температур кипения компонентов смеси. В зависимости от физических свойств компонентов разделяемых жидких смесей применяют различные способы дистилляции (простая, молекулярная).

Слайд 28

Описание слайда:

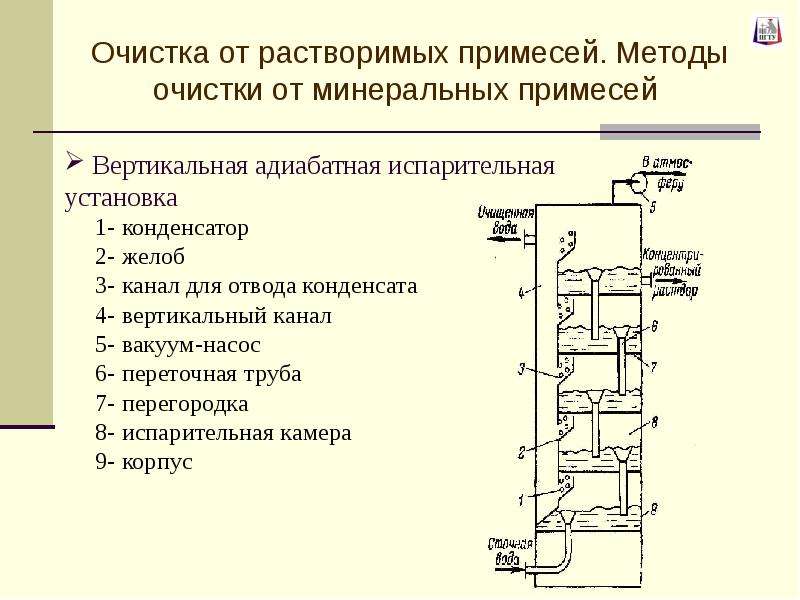

Вертикальная адиабатная испарительная установка

Слайд 29

Описание слайда:

1 – испаритель 1 – испаритель 2 - дефлегматор 3 - конденсатор 4 - холодильник 5, 6 - сборники соотв. дистиллята и кубового остатка.

Слайд 30

Описание слайда:

a, б - прямо- и противоточные со стекающей жидкой пленкой в - роторный 1 – испаритель 2 - сепарационный сосуд 3 - обогреваемый корпус 4 – вал 5 - лопасти

Слайд 31

Описание слайда:

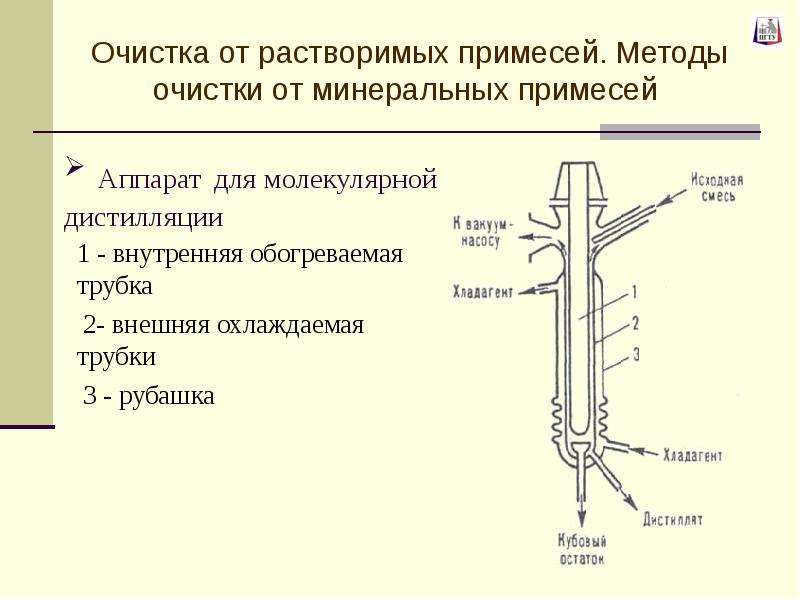

Аппарат для молекулярной дистилляции 1 - внутренняя обогреваемая трубка 2- внешняя охлаждаемая трубки 3 - рубашка

Слайд 32

Описание слайда:

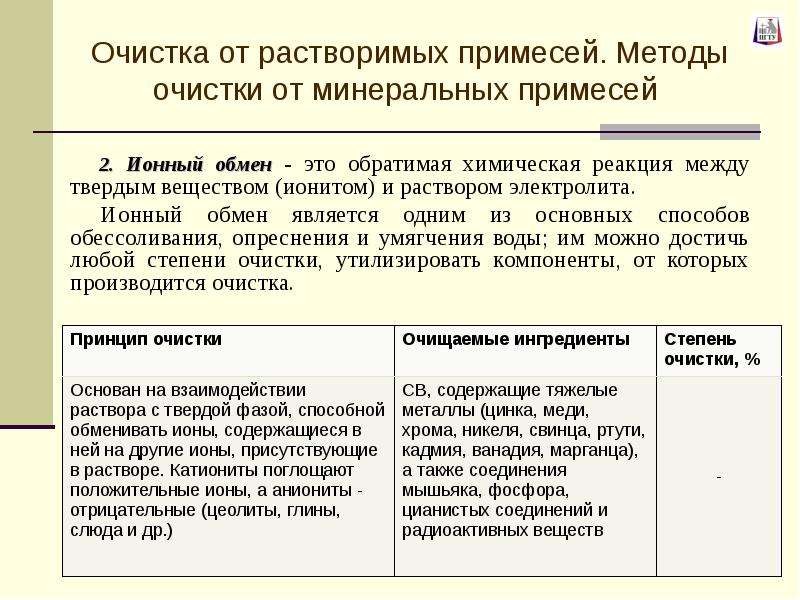

Ионный обмен - это обратимая химическая реакция между твердым веществом (ионитом) и раствором электролита. Ионный обмен - это обратимая химическая реакция между твердым веществом (ионитом) и раствором электролита. Ионный обмен является одним из основных способов обессоливания, опреснения и умягчения воды; им можно достичь любой степени очистки, утилизировать компоненты, от которых производится очистка.

Слайд 33

Описание слайда:

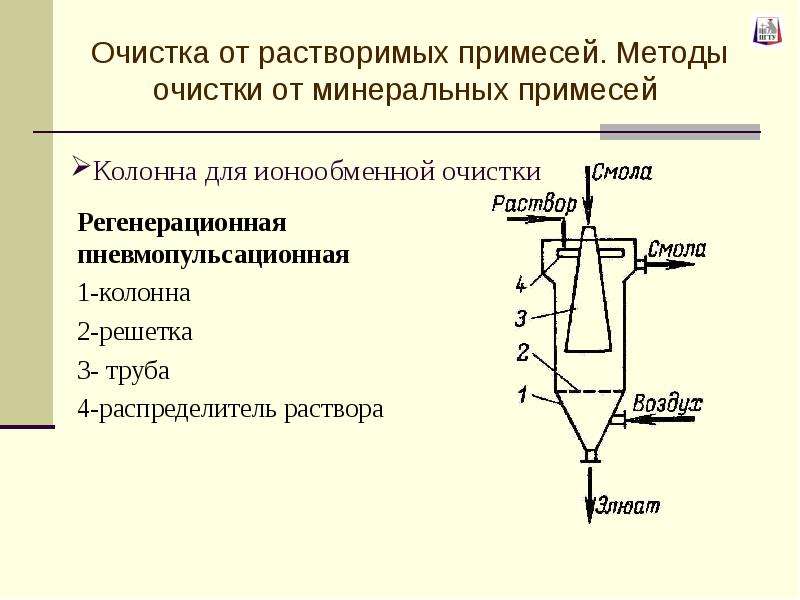

Колонна для ионообменной очистки

Слайд 34

Описание слайда:

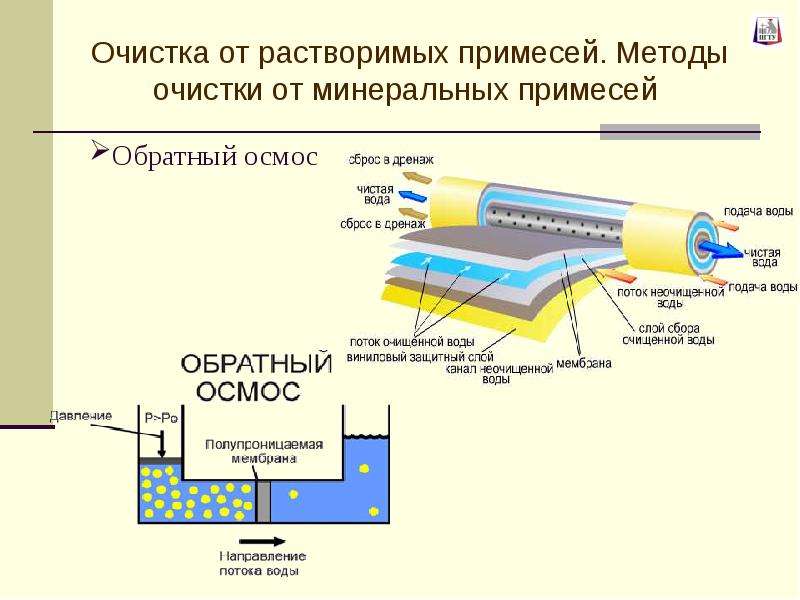

Обратный осмос - прохождение воды через мембрану из более концентрированного в менее концентрированный раствор в результате воздействия давления, превышающего разницу осмотических давлений обоих растворов. Обратный осмос - прохождение воды через мембрану из более концентрированного в менее концентрированный раствор в результате воздействия давления, превышающего разницу осмотических давлений обоих растворов.

Слайд 35

Описание слайда:

Обратный осмос

Слайд 36

Описание слайда:

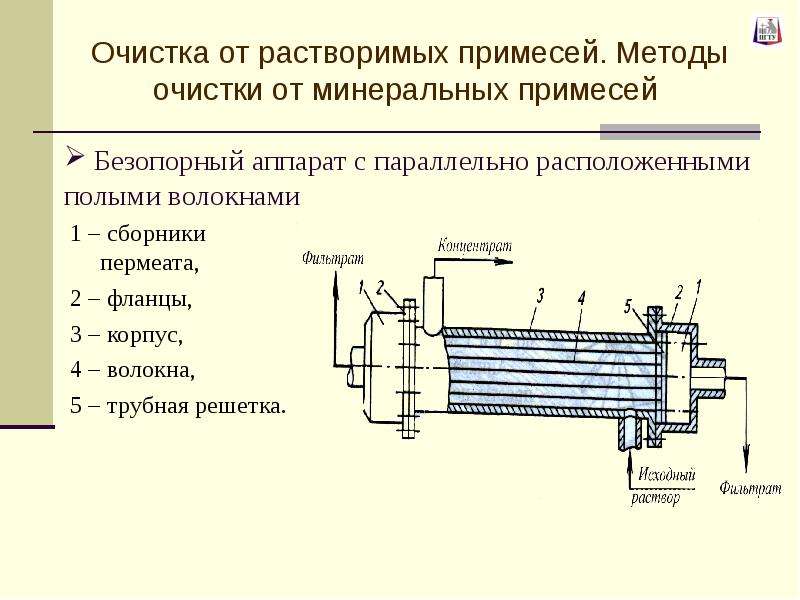

Безопорный аппарат с параллельно расположенными полыми волокнами 1 – сборники пермеата, 2 – фланцы, 3 – корпус, 4 – волокна, 5 – трубная решетка.

Слайд 37

Описание слайда:

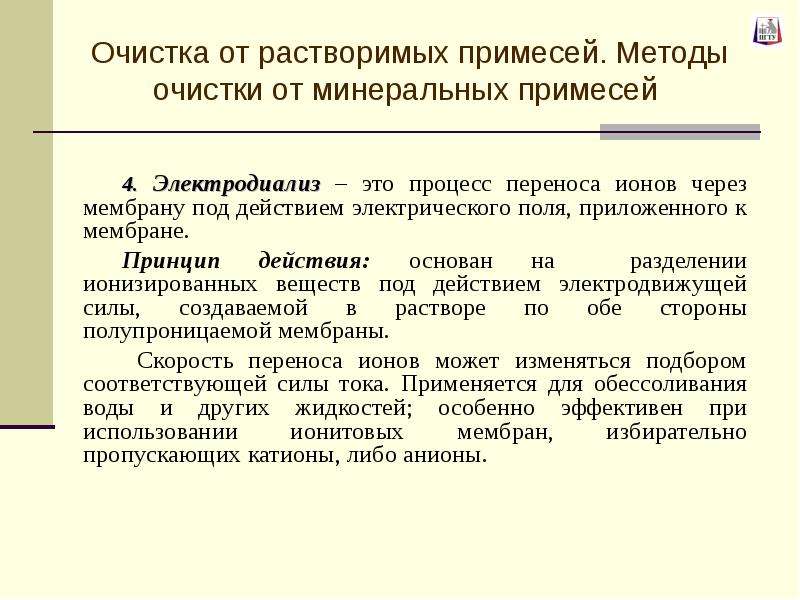

Электродиализ – это процесс переноса ионов через мембрану под действием электрического поля, приложенного к мембране. Электродиализ – это процесс переноса ионов через мембрану под действием электрического поля, приложенного к мембране. Принцип действия: основан на разделении ионизированных веществ под действием электродвижущей силы, создаваемой в растворе по обе стороны полупроницаемой мембраны. Скорость переноса ионов может изменяться подбором соответствующей силы тока. Применяется для обессоливания воды и других жидкостей; особенно эффективен при использовании ионитовых мембран, избирательно пропускающих катионы, либо анионы.

Слайд 38

Описание слайда:

Схема процесса регенерации отработанных растворов хромовой кислоты КМ – катионитовая мембрана, I – анодная камера с отработанным раствором H2CrO7, II – катодная камера с 3%-м раствором H2SO4.

Слайд 39

Описание слайда:

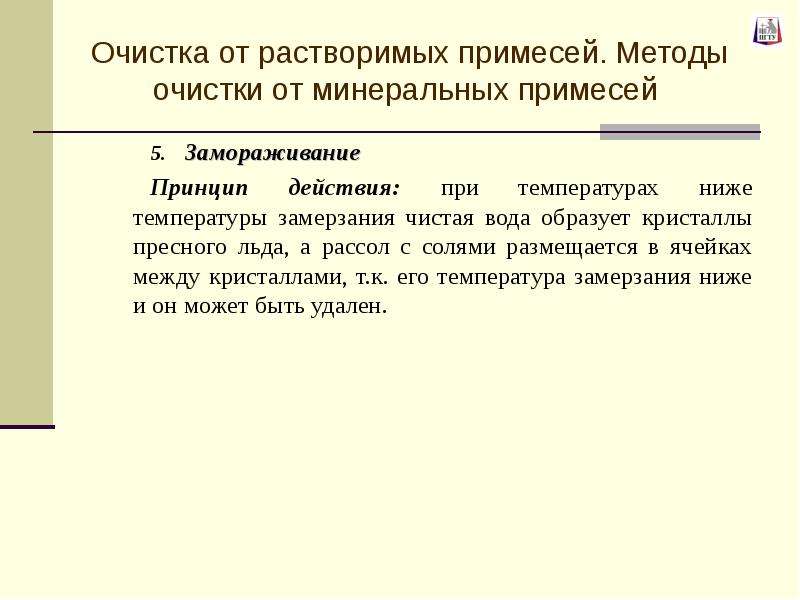

Замораживание Замораживание Принцип действия: при температурах ниже температуры замерзания чистая вода образует кристаллы пресного льда, а рассол с солями размещается в ячейках между кристаллами, т.к. его температура замерзания ниже и он может быть удален.

Слайд 40

Описание слайда:

Установка концентрирования растворов вымораживанием под вакуумом 1- промывная колонна 2- конденсатор-испаритель 3- вспомогательная испарительная установка 4- компрессор 5- кристаллизатор 6- теплообменник

Слайд 41

Описание слайда:

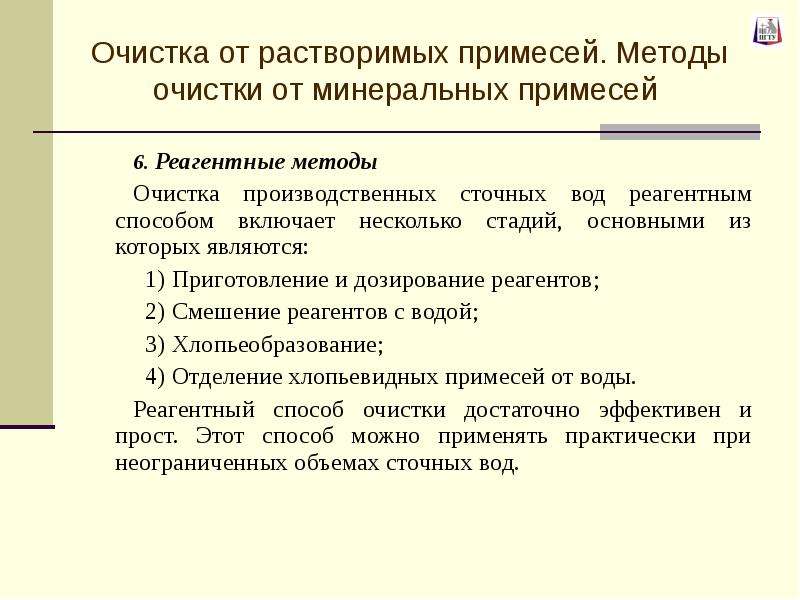

Реагентные методы Реагентные методы Очистка производственных сточных вод реагентным способом включает несколько стадий, основными из которых являются: 1) Приготовление и дозирование реагентов; 2) Смешение реагентов с водой; 3) Хлопьеобразование; 4) Отделение хлопьевидных примесей от воды. Реагентный способ очистки достаточно эффективен и прост. Этот способ можно применять практически при неограниченных объемах сточных вод.

Слайд 42

Описание слайда:

Установка очистки сточных вод реагентным методом У - усреднитель разбавленных и концентрированных стоков Е1, Е2 - емкости для приготовления реагентов Н1, Н2 - дозирующие насосы ТО - отстойник с тонкослойным модулем ФП - фильтр-пресс для обезвоживания осадка ФМ - фильтр механический мешочного типа СФ - сорбционный фильтр со специальной загрузкой или ионообменной смолой для доочистки от тяжелых металлов

Слайд 43

Описание слайда:

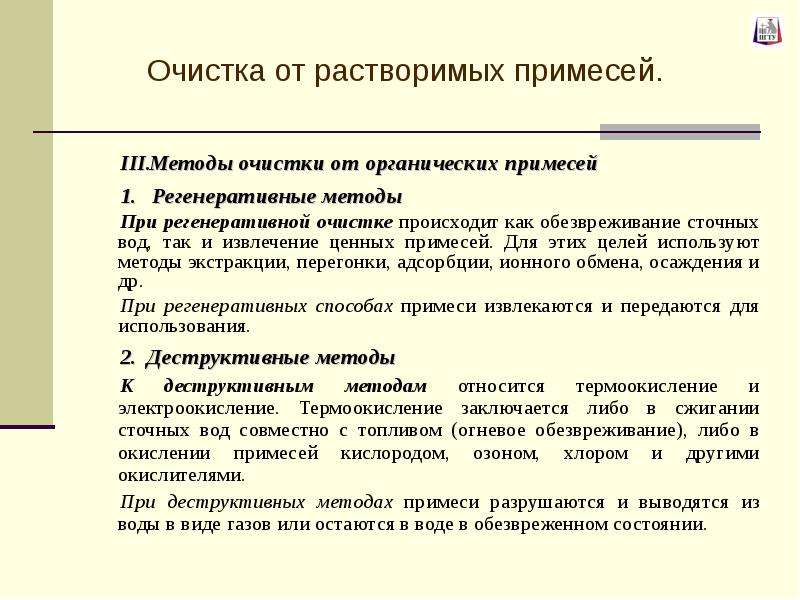

Методы очистки от органических примесей Методы очистки от органических примесей Регенеративные методы При регенеративной очистке происходит как обезвреживание сточных вод, так и извлечение ценных примесей. Для этих целей используют методы экстракции, перегонки, адсорбции, ионного обмена, осаждения и др. При регенеративных способах примеси извлекаются и передаются для использования. Деструктивные методы К деструктивным методам относится термоокисление и электроокисление. Термоокисление заключается либо в сжигании сточных вод совместно с топливом (огневое обезвреживание), либо в окислении примесей кислородом, озоном, хлором и другими окислителями. При деструктивных методах примеси разрушаются и выводятся из воды в виде газов или остаются в воде в обезвреженном состоянии.

Слайд 44

Описание слайда:

Экстракция — метод извлечения вещества из раствора или сухой смеси с помощью подходящего растворителя (экстраге́нта). Для извлечения из раствора применяются растворители, не смешивающиеся с этим раствором, но в которых вещество растворяется лучше, чем в первом растворителе. Экстракция — метод извлечения вещества из раствора или сухой смеси с помощью подходящего растворителя (экстраге́нта). Для извлечения из раствора применяются растворители, не смешивающиеся с этим раствором, но в которых вещество растворяется лучше, чем в первом растворителе. Жидкостную экстракцию применяют для очистки сточных вод, содержащих фенолы, масла, органические кислоты, ионы металлов.

Слайд 45

Описание слайда:

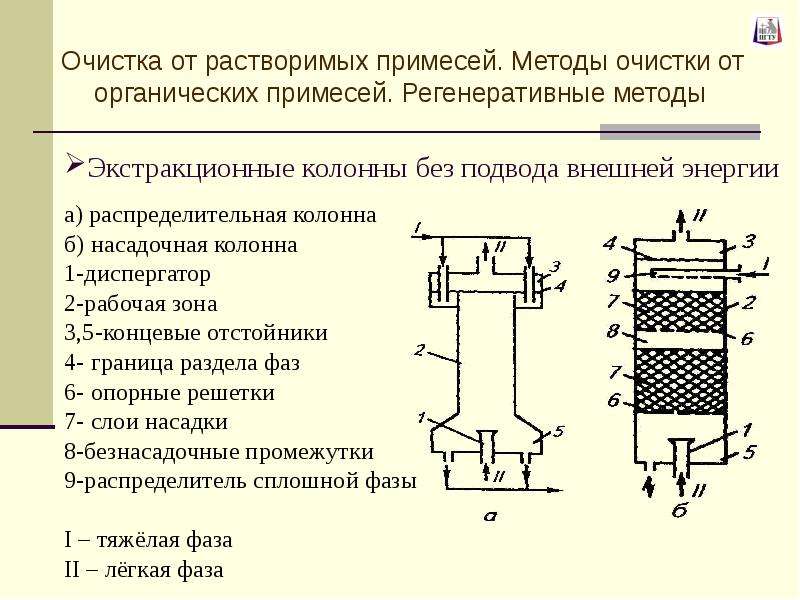

Экстракционные колонны без подвода внешней энергии

Слайд 46

Описание слайда:

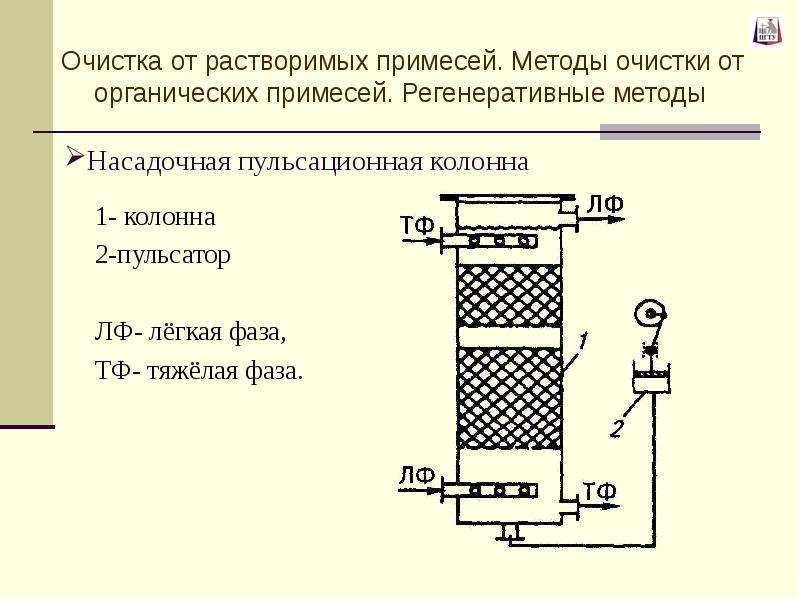

Насадочная пульсационная колонна

Слайд 47

Описание слайда:

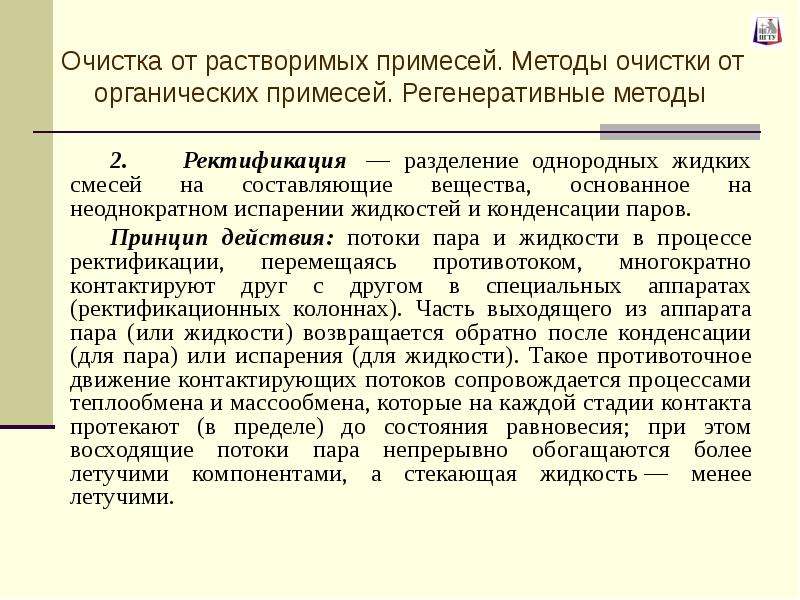

Ректификация — разделение однородных жидких смесей на составляющие вещества, основанное на неоднократном испарении жидкостей и конденсации паров. Ректификация — разделение однородных жидких смесей на составляющие вещества, основанное на неоднократном испарении жидкостей и конденсации паров. Принцип действия: потоки пара и жидкости в процессе ректификации, перемещаясь противотоком, многократно контактируют друг с другом в специальных аппаратах (ректификационных колоннах). Часть выходящего из аппарата пара (или жидкости) возвращается обратно после конденсации (для пара) или испарения (для жидкости). Такое противоточное движение контактирующих потоков сопровождается процессами теплообмена и массообмена, которые на каждой стадии контакта протекают (в пределе) до состояния равновесия; при этом восходящие потоки пара непрерывно обогащаются более летучими компонентами, а стекающая жидкость — менее летучими.

Слайд 48

Описание слайда:

Схема ректификационной колонны I—холодное орошение II—ректификат III—горячая циркулирующая струя IV—остаток V—сырье

Слайд 49

Описание слайда:

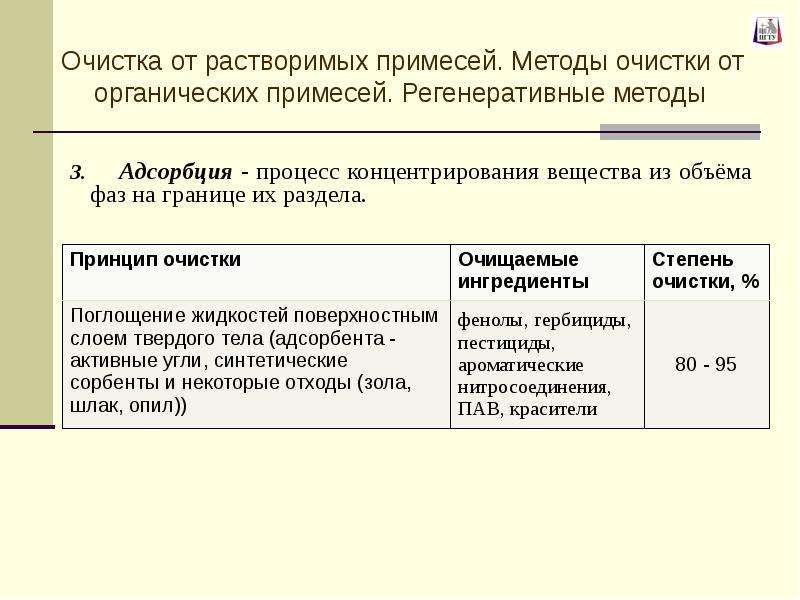

Адсорбция - процесс концентрирования вещества из объёма фаз на границе их раздела. Адсорбция - процесс концентрирования вещества из объёма фаз на границе их раздела.

Слайд 50

Описание слайда:

Трехъярусный адсорбер

Слайд 51

Описание слайда:

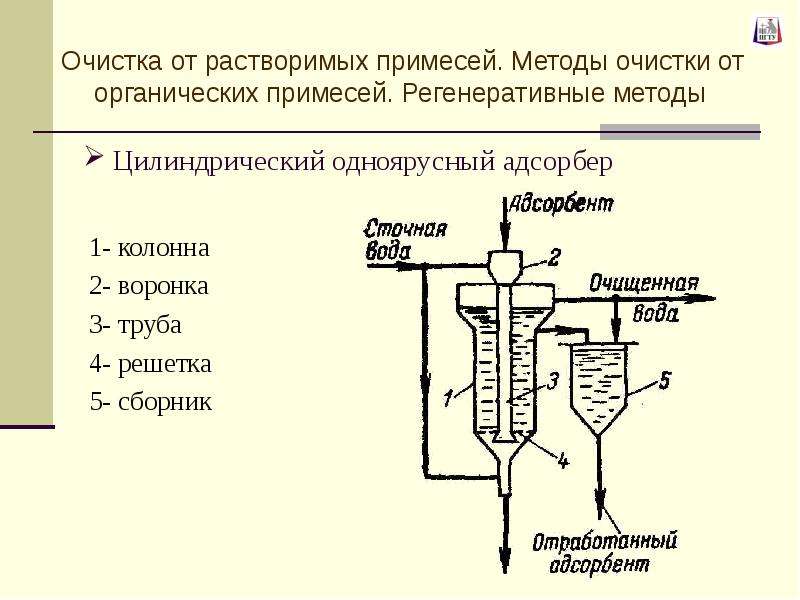

Цилиндрический одноярусный адсорбер

Слайд 52

Описание слайда:

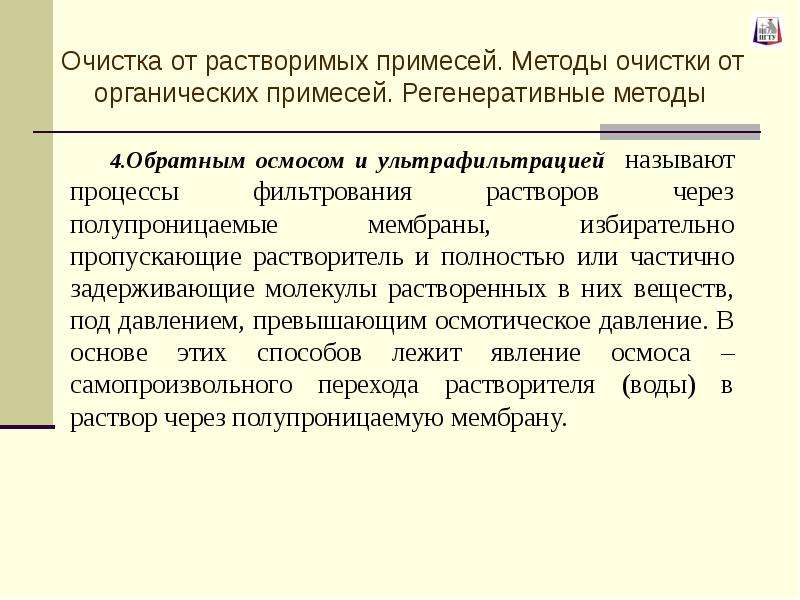

Обратным осмосом и ультрафильтрацией называют процессы фильтрования растворов через полупроницаемые мембраны, избирательно пропускающие растворитель и полностью или частично задерживающие молекулы растворенных в них веществ, под давлением, превышающим осмотическое давление. В основе этих способов лежит явление осмоса – самопроизвольного перехода растворителя (воды) в раствор через полупроницаемую мембрану. Обратным осмосом и ультрафильтрацией называют процессы фильтрования растворов через полупроницаемые мембраны, избирательно пропускающие растворитель и полностью или частично задерживающие молекулы растворенных в них веществ, под давлением, превышающим осмотическое давление. В основе этих способов лежит явление осмоса – самопроизвольного перехода растворителя (воды) в раствор через полупроницаемую мембрану.

Слайд 53

Описание слайда:

Биохимические методы Биохимические методы Широко применяют для очистки сточных вод от многих растворённых органических и некоторых неорганических веществ (H2S; сульфидов; NH3; нитритов и др.). Процесс очистки основан на способности микроорганизмов использовать эти вещества для питания в процессе жизнедеятельности, т.к. органические вещества для них являются источником углерода. Достоинства: несложное аппаратное оформление, невысокие эксплуатационные затраты. Недостатки: большие капитальные затраты, необходимость предварительного удаления токсичных веществ, строгое соблюдение технологического режима очистки.

Слайд 54

Описание слайда:

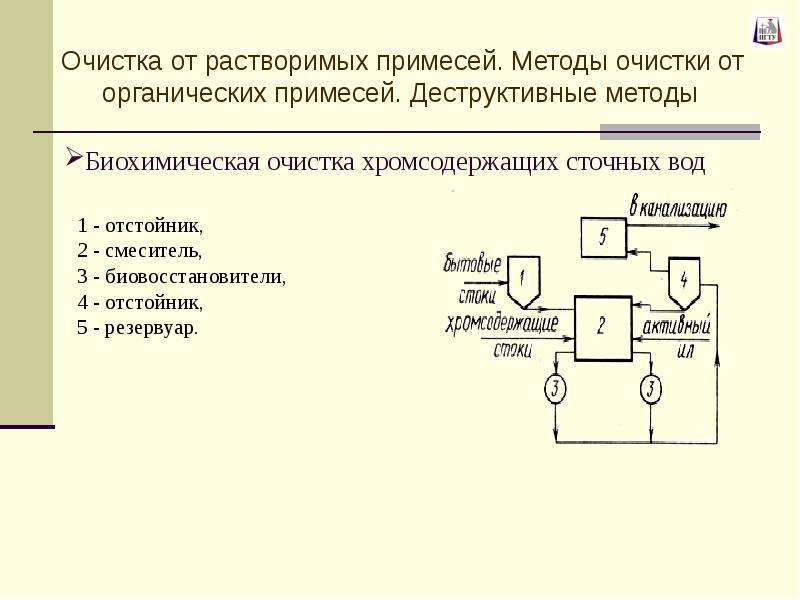

Биохимическая очистка хромсодержащих сточных вод 1 - отстойник, 2 - смеситель, 3 - биовосстановители, 4 - отстойник, 5 - резервуар.

Слайд 55

Описание слайда:

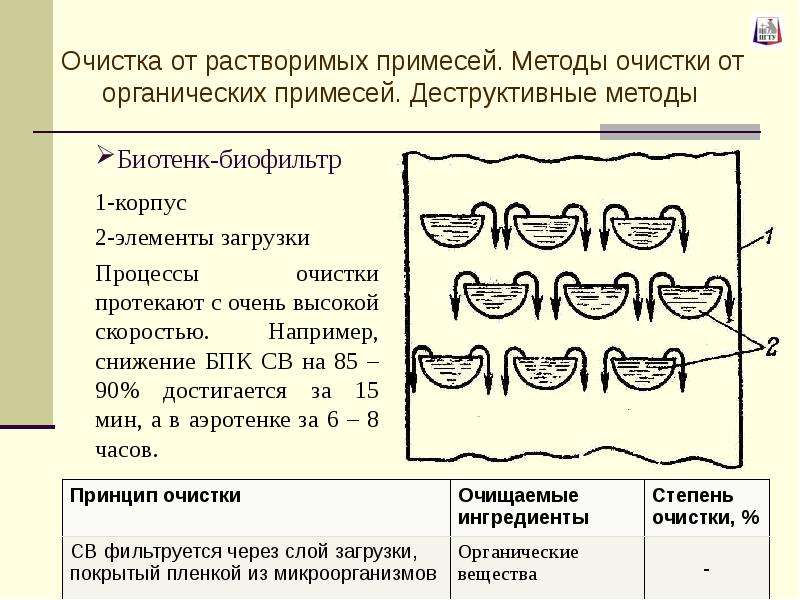

Биотенк-биофильтр

Слайд 56

Описание слайда:

Погруженный биофильтр пятиступенчатый с промежуточным отстойником

Слайд 57

Описание слайда:

Метод жидкофазного окисления Метод жидкофазного окисления

Слайд 58

Описание слайда:

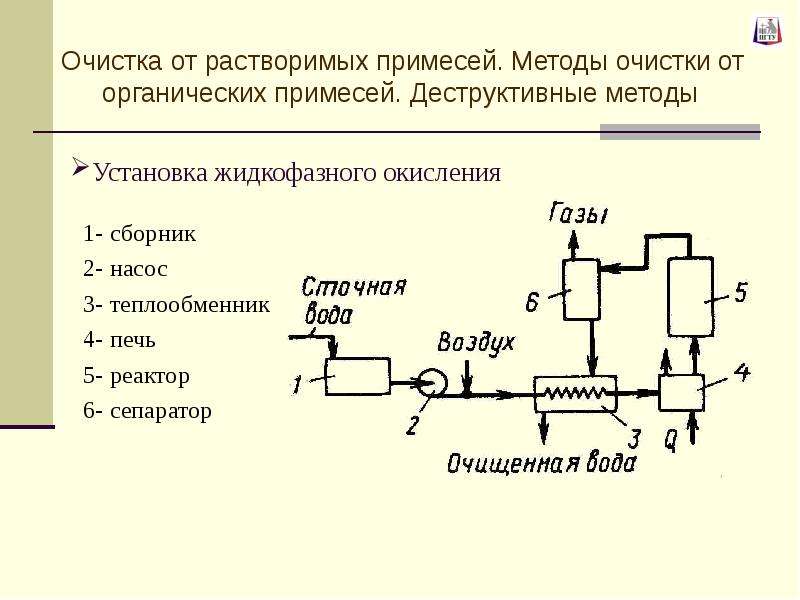

Установка жидкофазного окисления

Слайд 59

Описание слайда:

Метод парофазного окисления Метод парофазного окисления

Слайд 60

Описание слайда:

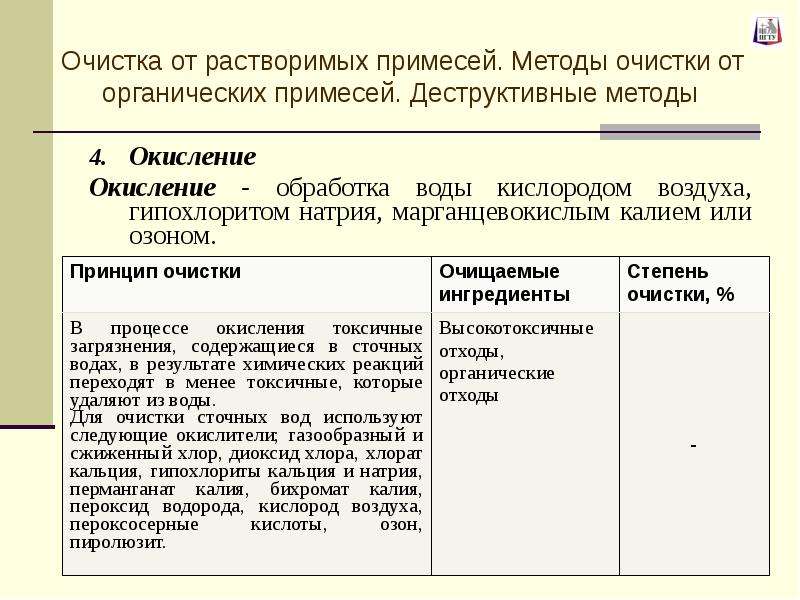

Окисление Окисление Окисление - обработка воды кислородом воздуха, гипохлоритом натрия, марганцевокислым калием или озоном.

Слайд 61

Описание слайда:

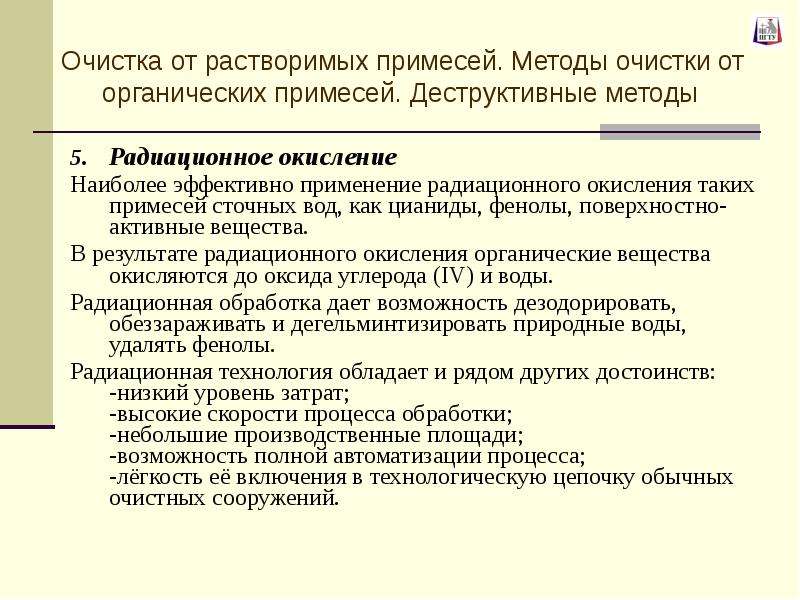

Радиационное окисление Радиационное окисление Наиболее эффективно применение радиационного окисления таких примесей сточных вод, как цианиды, фенолы, поверхностно-активные вещества. В результате радиационного окисления органические вещества окисляются до оксида углерода (IV) и воды. Радиационная обработка дает возможность дезодорировать, обеззараживать и дегельминтизировать природные воды, удалять фенолы. Радиационная технология обладает и рядом других достоинств: -низкий уровень затрат; -высокие скорости процесса обработки; -небольшие производственные площади; -возможность полной автоматизации процесса; -лёгкость её включения в технологическую цепочку обычных очистных сооружений.

Слайд 62

Описание слайда:

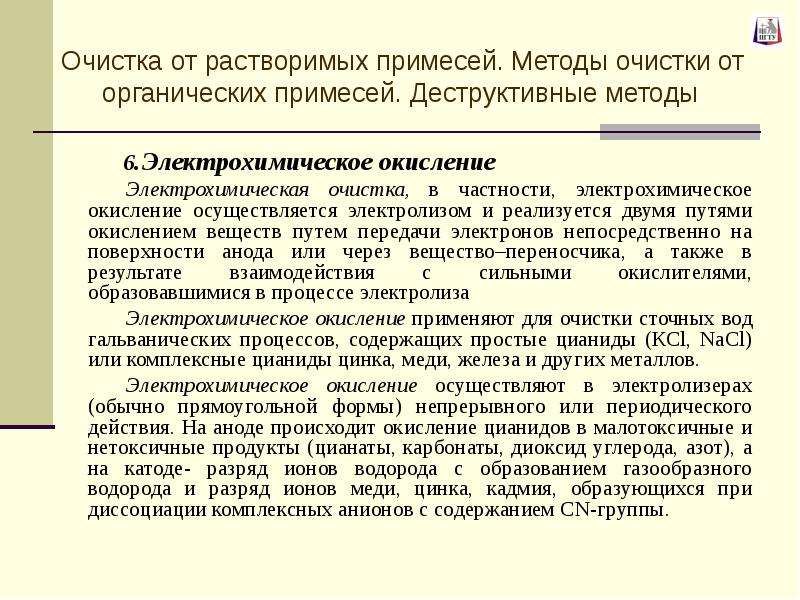

Электрохимическое окисление Электрохимическое окисление Электрохимическая очистка, в частности, электрохимическое окисление осуществляется электролизом и реализуется двумя путями окислением веществ путем передачи электронов непосредственно на поверхности анода или через вещество–переносчика, а также в результате взаимодействия с сильными окислителями, образовавшимися в процессе электролиза Электрохимическое окисление применяют для очистки сточных вод гальванических процессов, содержащих простые цианиды (КСl, NaCl) или комплексные цианиды цинка, меди, железа и других металлов. Электрохимическое окисление осуществляют в электролизерах (обычно прямоугольной формы) непрерывного или периодического действия. На аноде происходит окисление цианидов в малотоксичные и нетоксичные продукты (цианаты, карбонаты, диоксид углерода, азот), а на катоде- разряд ионов водорода с образованием газообразного водорода и разряд ионов меди, цинка, кадмия, образующихся при диссоциации комплексных анионов с содержанием CN-группы.

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

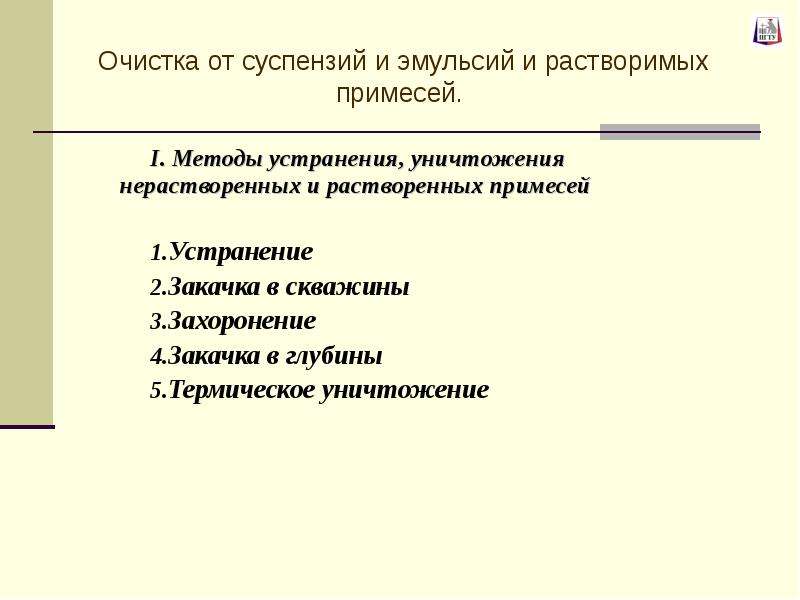

Методы устранения, уничтожения нерастворенных и растворенных примесей Методы устранения, уничтожения нерастворенных и растворенных примесей Устранение Закачка в скважины Захоронение Закачка в глубины Термическое уничтожение

Слайд 65

Описание слайда:

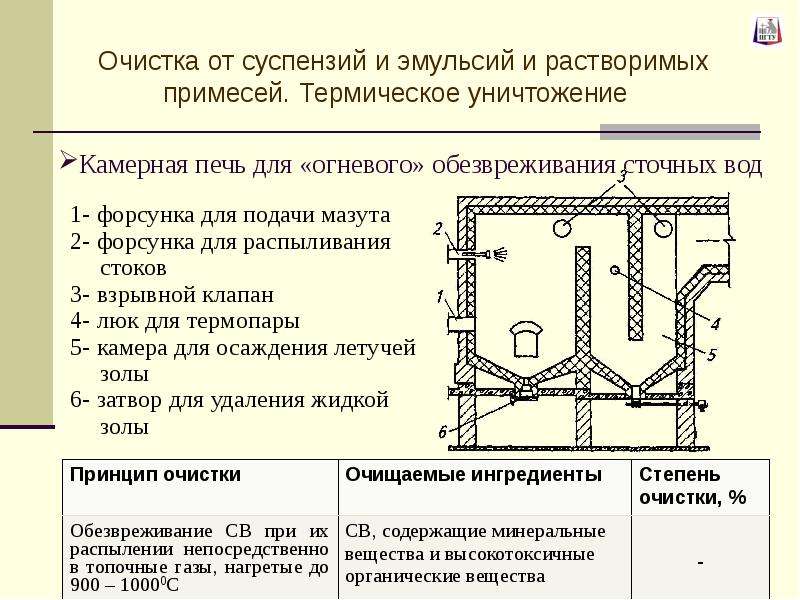

Камерная печь для «огневого» обезвреживания сточных вод 1- форсунка для подачи мазута 2- форсунка для распыливания стоков 3- взрывной клапан 4- люк для термопары 5- камера для осаждения летучей золы 6- затвор для удаления жидкой золы

Слайд 66

Описание слайда:

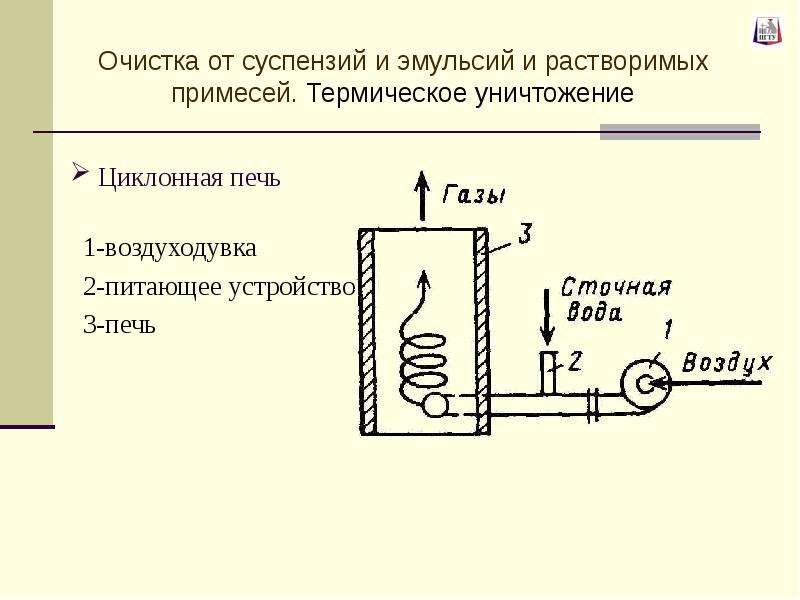

Циклонная печь 1-воздуходувка 2-питающее устройство 3-печь

Слайд 67

Описание слайда:

Печь с псевдоожиженным слоем 1- зона плотной фазы ожиженного слоя 2- зона разбавленной фазы 3- корпус 4- циклон 5- труба для возврата материала 6- газораспределительная решетка Температура 800 -8900С
