Слайд 1

Описание слайда:

МЕТОДЫ ТЕРМИЧЕСКОЙ И ХИМИКО -ТЕРМИЧЕСКОЙ ОБРАБОТКИ Лекция 3 А.М. СИНОТИН Факультет автоматики и компьютеризованных технологий, кафедра ТАПР Харьковский национальный университет, кафедра ТАПР, тел. 7021 -486 e – mail ri@kture. Kharkov, ua

Слайд 2

Описание слайда:

Тема: Методы термической и химико- термической обработки Цель лекции – изучение основ методов химико-термической обработки материалов с целью улучшения одного или нескольких показателей применяемого материала. Содержание: отжиг; нормализация; закалка; отпуск; старение; цементация азотирование; цианирование.

Слайд 3

Описание слайда:

Методы термической и химико-термической обработки материалов Термическая обработка деталей РЭА может изменить механические свойства; увеличить прочность и твёрдость, улучшить пластичность, повысить износостойкость, улучшить структуру материала. При термической обработке детали происходит её нагрев до определённой температуры, выдержка и последующее охлаждение. При изготовлении деталей РЭА используют отжиг, нормализацию, закалку (объёмную и поверхностную), отпуск старение цементацию, азотирование, цианирование. Отжигу – подвергают детали, получаемые с помощью литья, сварки (корпусы, рамы, стойки и т. д.). В результата этого улучшается однородность структуры, уменьшается твёрдость и снимаются внутренние напряжения. Нормализация – осуществляют для понижения поверхностной твёрдости и снятия внутренних напряжений, возникающих в результате различных видов пластической деформации: ковки, резании т.д. Нормализация занимает промежуточное место между отжигом и закалкой

Слайд 4

Описание слайда:

Нормализация – осуществляют для понижения поверхностной твёрдости и снятия внутренних напряжений, возникающих в результате различных видов пластической деформации: ковки, резании т.д. Нормализация занимает промежуточное место между отжигом и закалкой Нормализация – осуществляют для понижения поверхностной твёрдости и снятия внутренних напряжений, возникающих в результате различных видов пластической деформации: ковки, резании т.д. Нормализация занимает промежуточное место между отжигом и закалкой Закалку – применят для стальных деталей, содержащих углерода менее 0,3% углерода с целью повышения твёрдости, прочности и изменения структуры материала. Закалка повышает механические характеристики валов, шестерён, кулачков, пальцев, и других деталей. Дл получения светлой и блестящей поверхности у легированных сталей осуществляют светлую закалку – нагрев детали в среде диссоциированного аммиака. Кроме того, применяют закалку ТВЧ. Предельное значение применяемой твёрдости HRC = 60  65.

Слайд 5

Описание слайда:

Отпуску подвергают детали, прошедшие закалку. Цель отпуска – снятие внутренних напряжений, повышение пластичности и вязкости при сохранении достаточно высоких механических характеристик. Различают три вида отпуска - высокий, средний, низкий. Отпуску подвергают детали, прошедшие закалку. Цель отпуска – снятие внутренних напряжений, повышение пластичности и вязкости при сохранении достаточно высоких механических характеристик. Различают три вида отпуска - высокий, средний, низкий. Высокий отпуск, или термоулучшение (tотп= 550  650 0С), производят для получения наибольшей вязкости при достаточно высоких пределах прочности . Термоулучшению подвергаются углеродистые стали марок 4о, 50, 50Г, легированные марок 40Х, 40ХН, 35ХГСА и т.д. Средний отпуск - (tотп= 350  500 0С), используют для получения структуры, обладающей повышенными пределами прочности, выносливости и твёрдостью. Низкий отпуск - (tотп= 150  200 0С) применяют для снятия внутренних напряжений при сохранении структуры закалки.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Азотирование (поверхностное насыщение азотом) применяют для деталей, изготовленных из легированных сталей (обычно с примесью алюминия), чтобы получить твёрдую ( до HRC = 65  70) износо - и коррозионностойкую поверхность. Толщина слоя незначительна (несколько десятков микрометров) при почти полном отсутствии искажения размеров. Азотирование (поверхностное насыщение азотом) применяют для деталей, изготовленных из легированных сталей (обычно с примесью алюминия), чтобы получить твёрдую ( до HRC = 65  70) износо - и коррозионностойкую поверхность. Толщина слоя незначительна (несколько десятков микрометров) при почти полном отсутствии искажения размеров. Цианирование используют для повышения поверхностной твёрдости деталей за счёт насыщения поверхности углеродом и азотом в цианистых солях. При конструировании деталей, проходящих термообработку, необходимо: - выбирать марку материала в соответствии с требованиями к детали и видом термической и химико-термической обработки; - делать плавные переходы от одного сечения к другому с максимально большим радиусом галтелей;

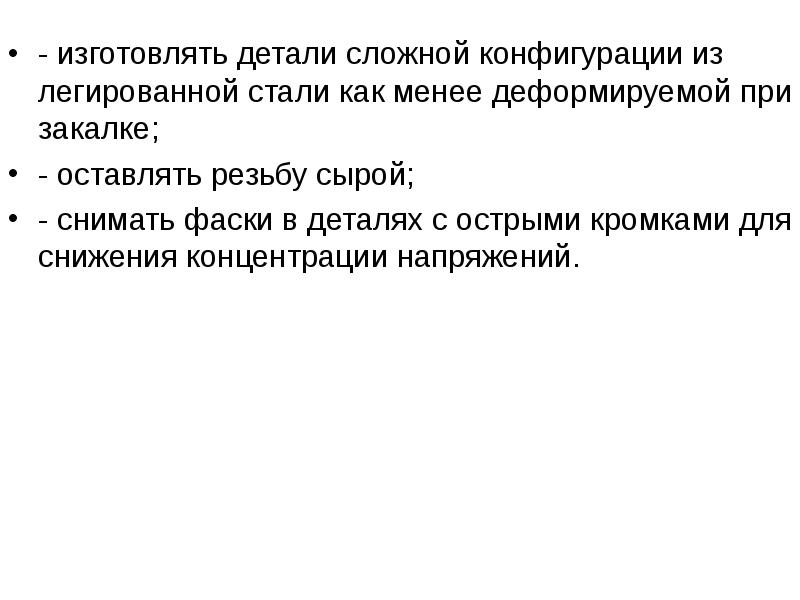

Слайд 8

Описание слайда:

- изготовлять детали сложной конфигурации из легированной стали как менее деформируемой при закалке; - изготовлять детали сложной конфигурации из легированной стали как менее деформируемой при закалке; - оставлять резьбу сырой; - снимать фаски в деталях с острыми кромками для снижения концентрации напряжений.

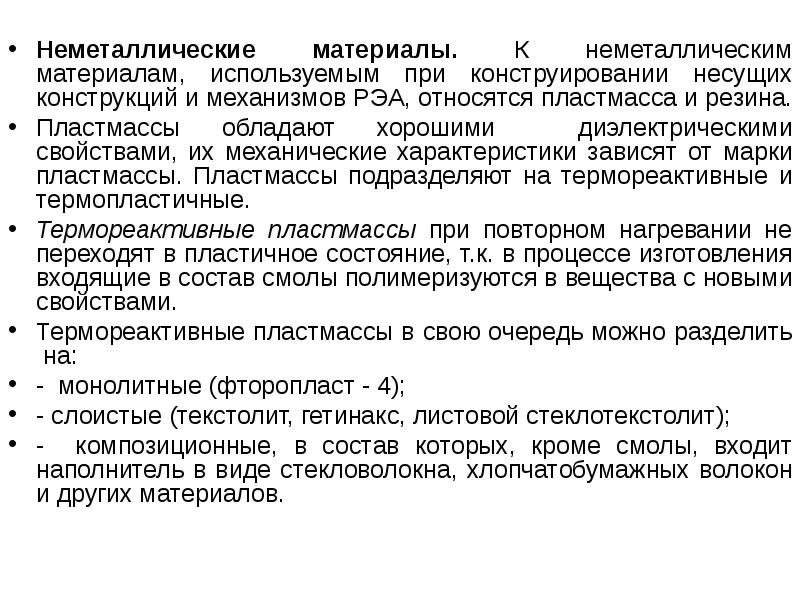

Слайд 9

Описание слайда:

Неметаллические материалы. К неметаллическим материалам, используемым при конструировании несущих конструкций и механизмов РЭА, относятся пластмасса и резина. Неметаллические материалы. К неметаллическим материалам, используемым при конструировании несущих конструкций и механизмов РЭА, относятся пластмасса и резина. Пластмассы обладают хорошими диэлектрическими свойствами, их механические характеристики зависят от марки пластмассы. Пластмассы подразделяют на термореактивные и термопластичные. Термореактивные пластмассы при повторном нагревании не переходят в пластичное состояние, т.к. в процессе изготовления входящие в состав смолы полимеризуются в вещества с новыми свойствами. Термореактивные пластмассы в свою очередь можно разделить на: - монолитные (фторопласт - 4); - слоистые (текстолит, гетинакс, листовой стеклотекстолит); - композиционные, в состав которых, кроме смолы, входит наполнитель в виде стекловолокна, хлопчатобумажных волокон и других материалов.

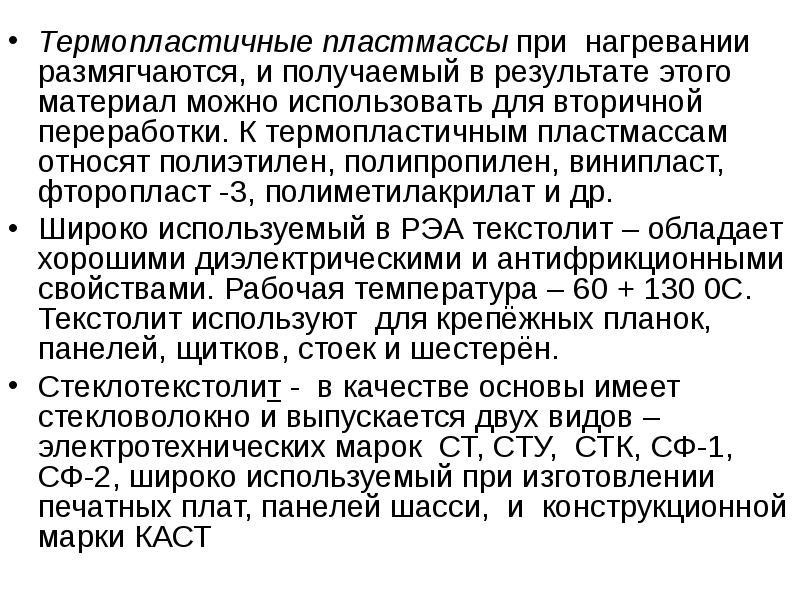

Слайд 10

Описание слайда:

Термопластичные пластмассы при нагревании размягчаются, и получаемый в результате этого материал можно использовать для вторичной переработки. К термопластичным пластмассам относят полиэтилен, полипропилен, винипласт, фторопласт -3, полиметилакрилат и др. Термопластичные пластмассы при нагревании размягчаются, и получаемый в результате этого материал можно использовать для вторичной переработки. К термопластичным пластмассам относят полиэтилен, полипропилен, винипласт, фторопласт -3, полиметилакрилат и др. Широко используемый в РЭА текстолит – обладает хорошими диэлектрическими и антифрикционными свойствами. Рабочая температура – 60 + 130 0С. Текстолит используют для крепёжных планок, панелей, щитков, стоек и шестерён. Стеклотекстолит - в качестве основы имеет стекловолокно и выпускается двух видов – электротехнических марок СТ, СТУ, СТК, СФ-1, СФ-2, широко используемый при изготовлении печатных плат, панелей шасси, и конструкционной марки КАСТ

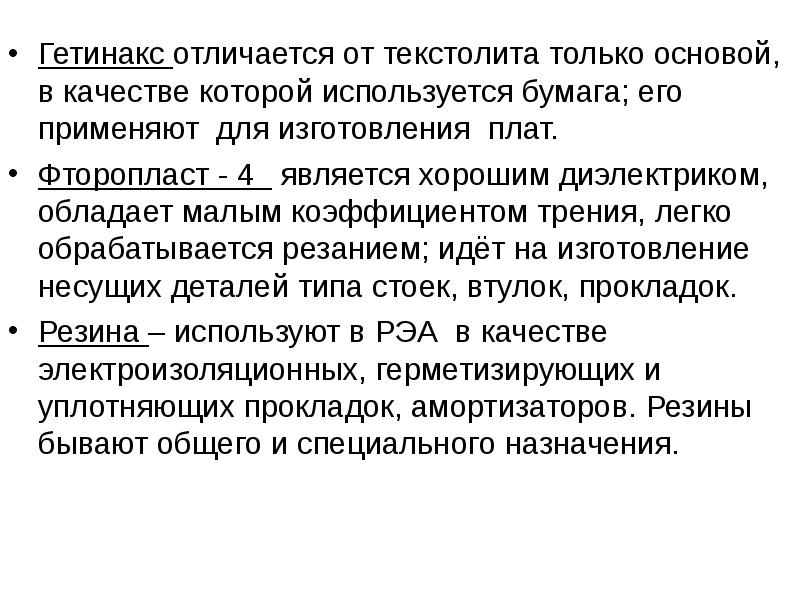

Слайд 11

Описание слайда:

Гетинакс отличается от текстолита только основой, в качестве которой используется бумага; его применяют для изготовления плат. Гетинакс отличается от текстолита только основой, в качестве которой используется бумага; его применяют для изготовления плат. Фторопласт - 4 является хорошим диэлектриком, обладает малым коэффициентом трения, легко обрабатывается резанием; идёт на изготовление несущих деталей типа стоек, втулок, прокладок. Резина – используют в РЭА в качестве электроизоляционных, герметизирующих и уплотняющих прокладок, амортизаторов. Резины бывают общего и специального назначения.

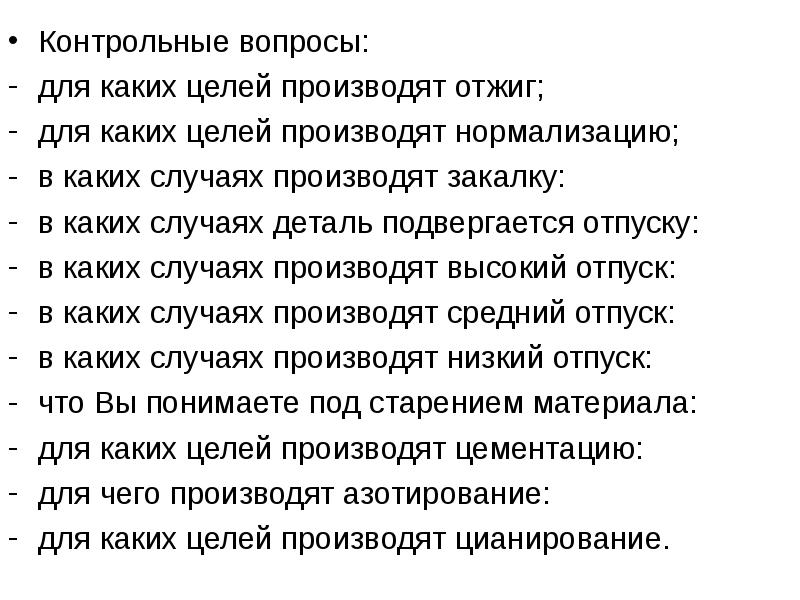

Слайд 12

Описание слайда:

Контрольные вопросы: Контрольные вопросы: для каких целей производят отжиг; для каких целей производят нормализацию; в каких случаях производят закалку: в каких случаях деталь подвергается отпуску: в каких случаях производят высокий отпуск: в каких случаях производят средний отпуск: в каких случаях производят низкий отпуск: что Вы понимаете под старением материала: для каких целей производят цементацию: для чего производят азотирование: для каких целей производят цианирование.
