Вы можете ознакомиться и скачать презентацию на тему Метрология. Введение. Структура дисциплины. Доклад-сообщение содержит 47 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Раздел 1 Метрология

Слайд 2

Описание слайда:

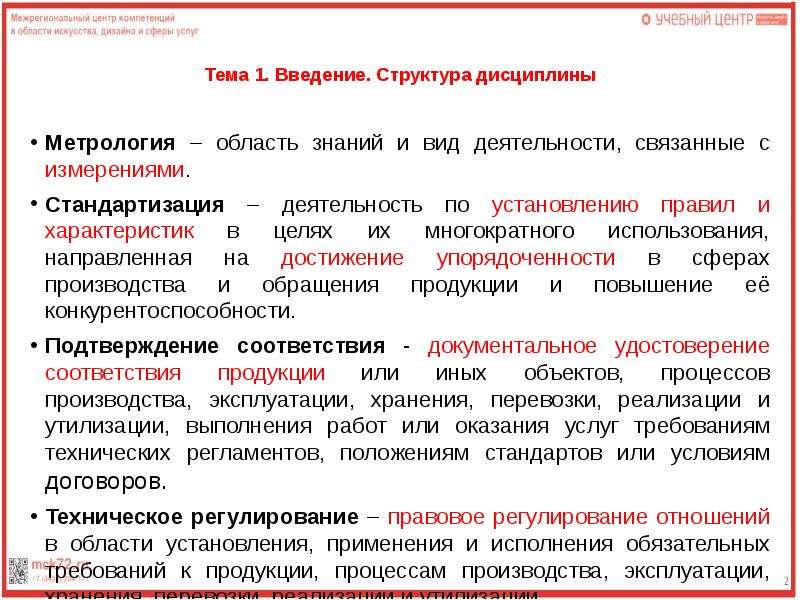

Тема 1. Введение. Структура дисциплины Метрология – область знаний и вид деятельности, связанные с измерениями. Стандартизация – деятельность по установлению правил и характеристик в целях их многократного использования, направленная на достижение упорядоченности в сферах производства и обращения продукции и повышение её конкурентоспособности. Подтверждение соответствия - документальное удостоверение соответствия продукции или иных объектов, процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказания услуг требованиям технических регламентов, положениям стандартов или условиям договоров. Техническое регулирование – правовое регулирование отношений в области установления, применения и исполнения обязательных требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

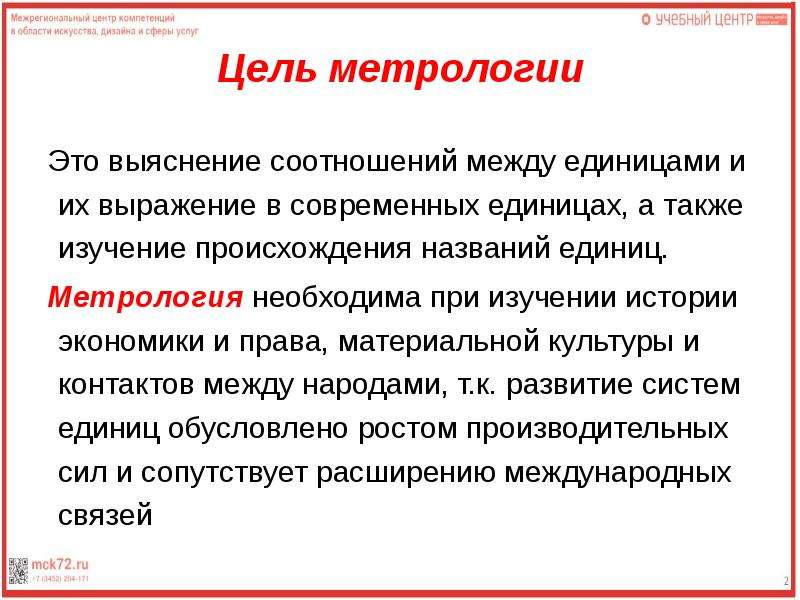

Цель метрологии Это выяснение соотношений между единицами и их выражение в современных единицах, а также изучение происхождения названий единиц. Метрология необходима при изучении истории экономики и права, материальной культуры и контактов между народами, т.к. развитие систем единиц обусловлено ростом производительных сил и сопутствует расширению международных связей

Слайд 5

Описание слайда:

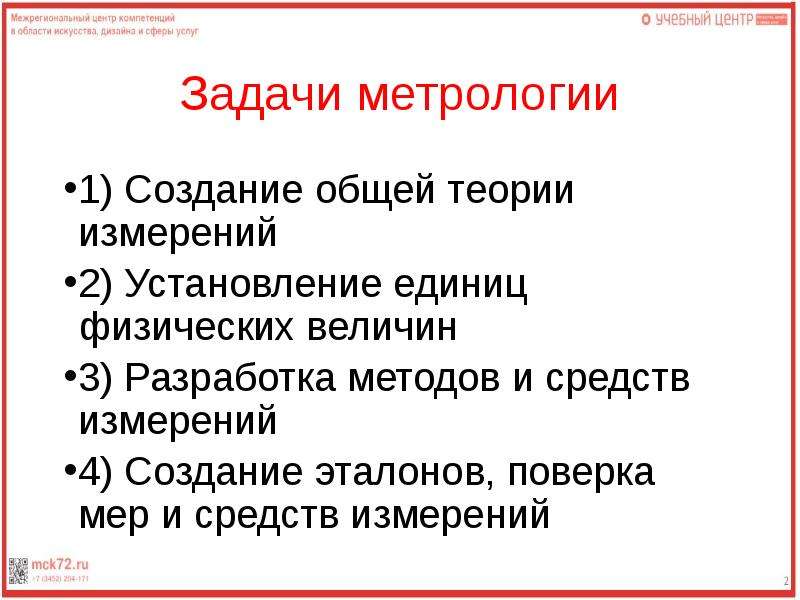

Задачи метрологии 1) Создание общей теории измерений 2) Установление единиц физических величин 3) Разработка методов и средств измерений 4) Создание эталонов, поверка мер и средств измерений

Слайд 6

Описание слайда:

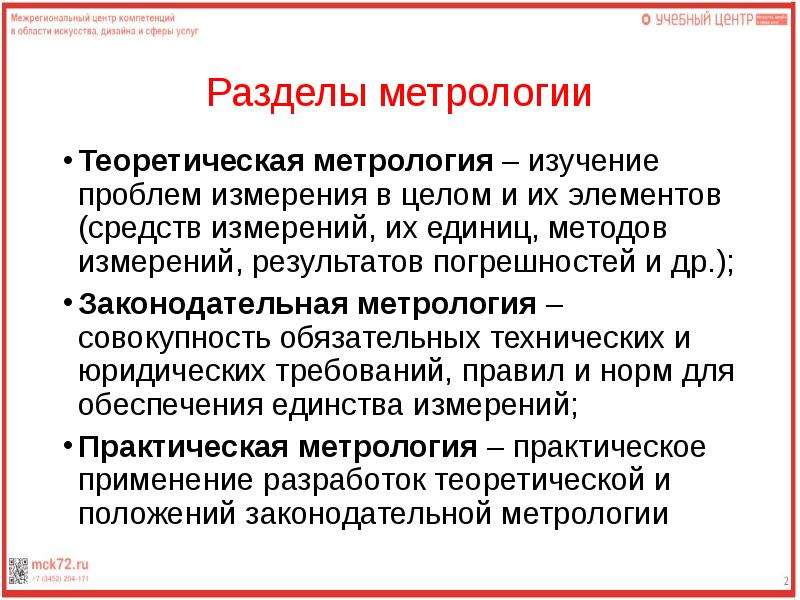

Разделы метрологии Теоретическая метрология – изучение проблем измерения в целом и их элементов (средств измерений, их единиц, методов измерений, результатов погрешностей и др.); Законодательная метрология – совокупность обязательных технических и юридических требований, правил и норм для обеспечения единства измерений; Практическая метрология – практическое применение разработок теоретической и положений законодательной метрологии

Слайд 7

Описание слайда:

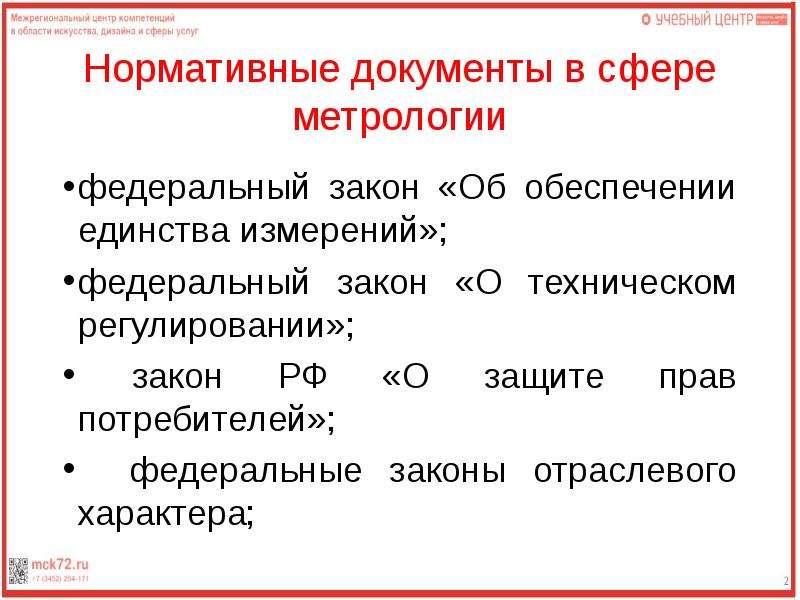

Нормативные документы в сфере метрологии федеральный закон «Об обеспечении единства измерений»; федеральный закон «О техническом регулировании»; закон РФ «О защите прав потребителей»; федеральные законы отраслевого характера;

Слайд 8

Описание слайда:

Тема 2. Структурные элементы метрологии Объекты метрологии – единицы величин (физических величин), средства измерений, эталоны единиц величин, стандартные образцы, методики выполнения измерений. Функции метрологии - Субъекты метрологии –

Слайд 9

Описание слайда:

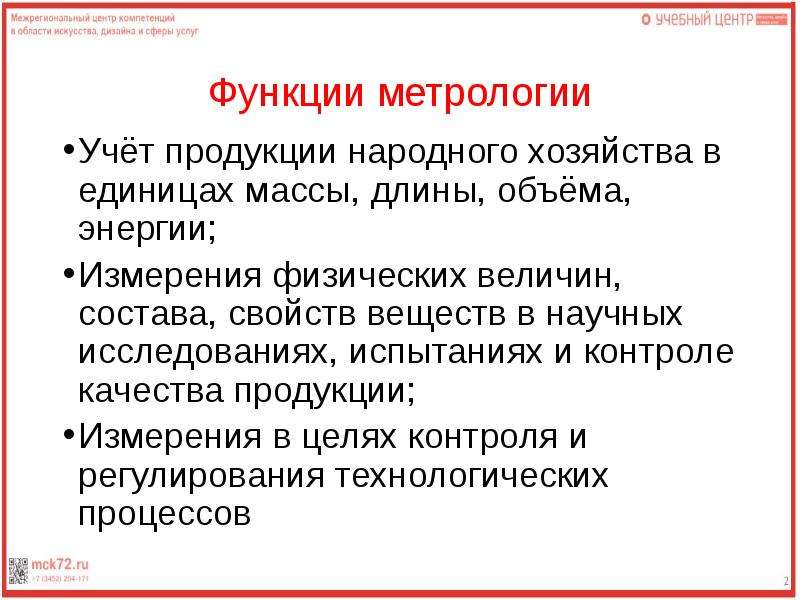

Функции метрологии Учёт продукции народного хозяйства в единицах массы, длины, объёма, энергии; Измерения физических величин, состава, свойств веществ в научных исследованиях, испытаниях и контроле качества продукции; Измерения в целях контроля и регулирования технологических процессов

Слайд 10

Описание слайда:

Основные понятия Измерение физической величины – совокупность операций по применению технических средств, хранящих единицу физической величины, которая обеспечивает нахождение соотношения (в явном и неявном виде) измеряемой величины с ее единицей и получение значения данной величины. (Для определения объема 1 л молока выливаем его в сосуд = 1л.) Погрешность измерения – разность между результатом измерения и истинным значением измеряемой величины. Единство измерений – состояние измерений, при котором их результаты выражены в допущенных к применению в РФ единицах величин, а показатели точности не выходят за установленные границы. Метрологическая служба – совокупность субъектов деятельности и видов работ, направленных на обеспечение единства измерений.

Слайд 11

Описание слайда:

Объекты метрологии Средство измерения (СИ) – техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее (хранящее) единицу величины (часы, термометр, …). Единица величины – фиксированное значение величины, которое принято за единицу данной величины (1 кг, 1 м, 1 л). Эталон единицы величины – техническое средство, предназначенное для воспроизведения, хранения и передачи единицы величины.

Слайд 12

Описание слайда:

Величина – свойство чего-либо, что может быть выделено среди других свойств и оценено тем или иным способом, в том числе и количественно. Величины подразделяют на два вида: идеальные; реальные. Идеальные величины – являются обобщением (моделью) конкретных реальных понятий. Реальные величины подразделяют на две группы: нефизические; физические.

Слайд 13

Описание слайда:

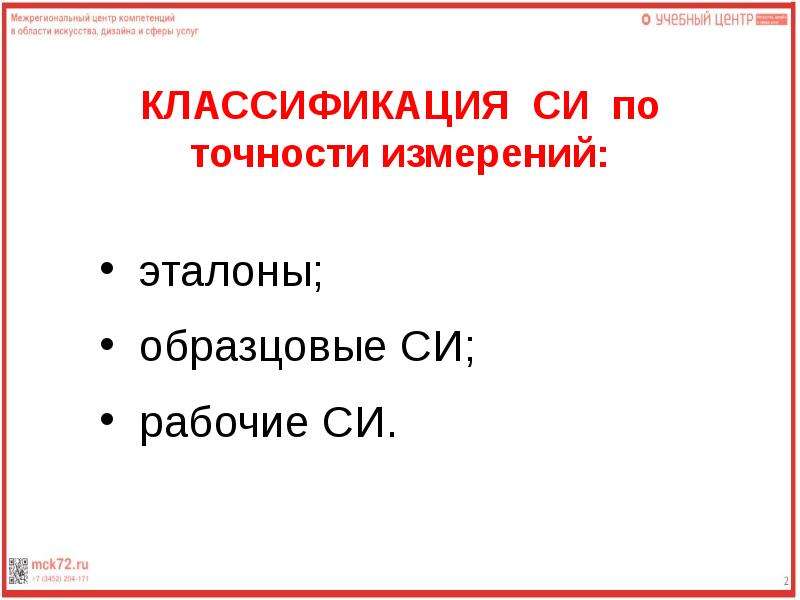

КЛАССИФИКАЦИЯ СИ по точности измерений: эталоны; образцовые СИ; рабочие СИ.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

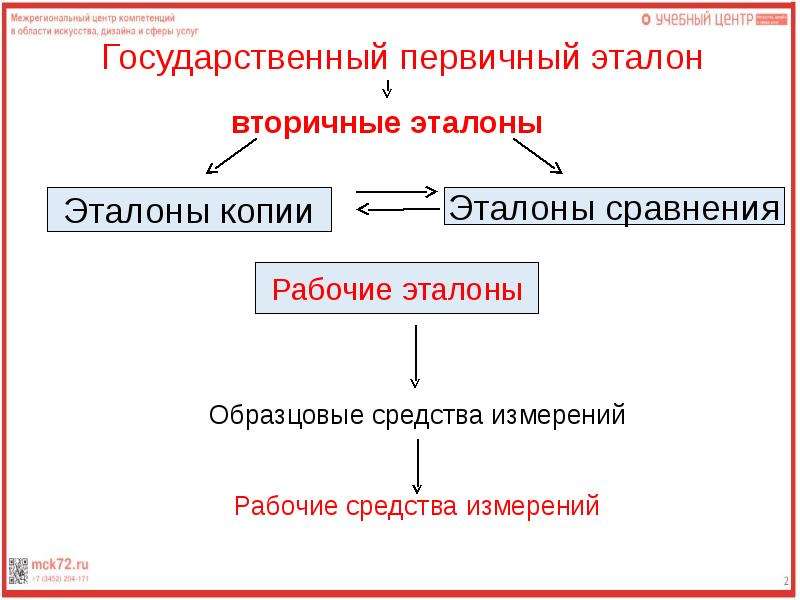

Эталоны- Образцовые средства- Рабочие средства измерений применяют для определения параметров (характеристик) технических устройств, технологических процессов, окружающей среды и др.

Слайд 16

Описание слайда:

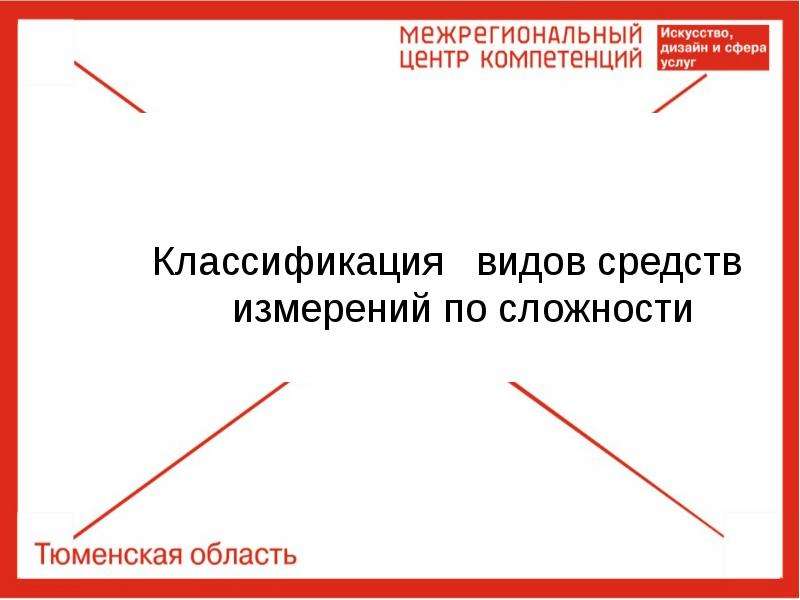

Классификация видов средств измерений по сложности

Слайд 17

Описание слайда:

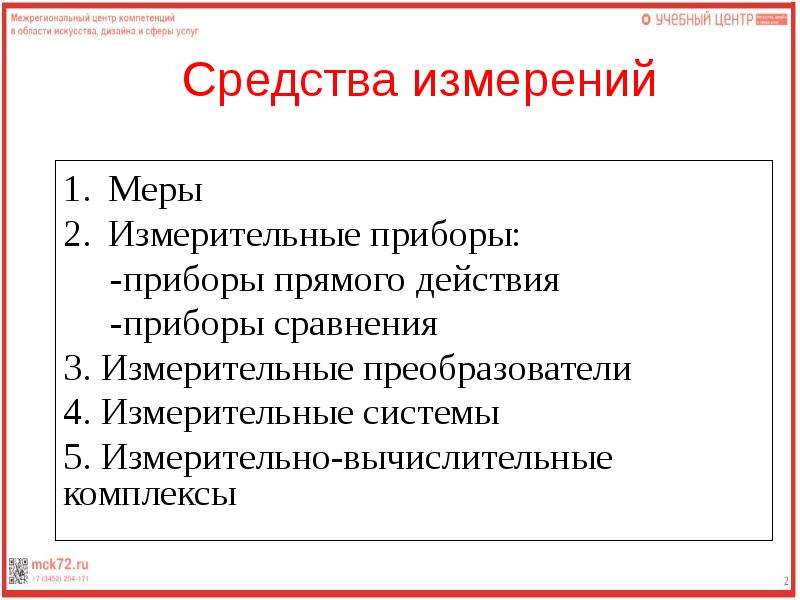

Средства измерений Меры Измерительные приборы: -приборы прямого действия -приборы сравнения 3. Измерительные преобразователи 4. Измерительные системы 5. Измерительно-вычислительные комплексы

Слайд 18

Описание слайда:

Мера Меры предназначены для воспроизведения физической величины заданного размера. Различают однозначные и многозначные меры, а также наборы мер. Пример: гири, кварцевые генераторы и т. п.

Слайд 19

Описание слайда:

Измерительный прибор Измерительные приборы относятся к средствам измерений, предназначенным для получения измерительной информации о величине, подлежащей измерению, в форме, удобной для восприятия наблюдателем. Они подразделяются на приборы прямого действия и приборы сравнения, также на аналоговые и цифровые.

Слайд 20

Описание слайда:

Измерительный прибор средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Слайд 21

Описание слайда:

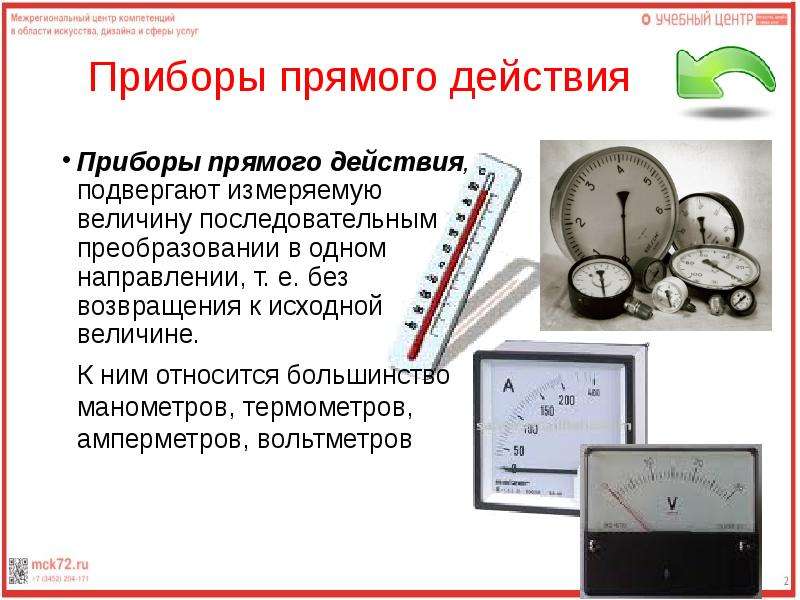

Приборы прямого действия Приборы прямого действия, подвергают измеряемую величину последовательным преобразовании в одном направлении, т. е. без возвращения к исходной величине. К ним относится большинство манометров, термометров, амперметров, вольтметров

Слайд 22

Описание слайда:

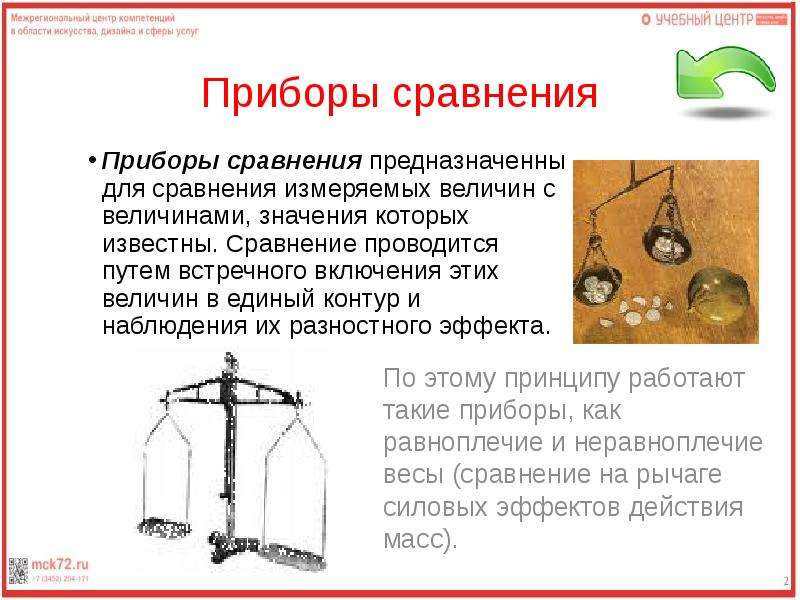

Приборы сравнения Приборы сравнения предназначенны для сравнения измеряемых величин с величинами, значения которых известны. Сравнение проводится путем встречного включения этих величин в единый контур и наблюдения их разностного эффекта.

Слайд 23

Описание слайда:

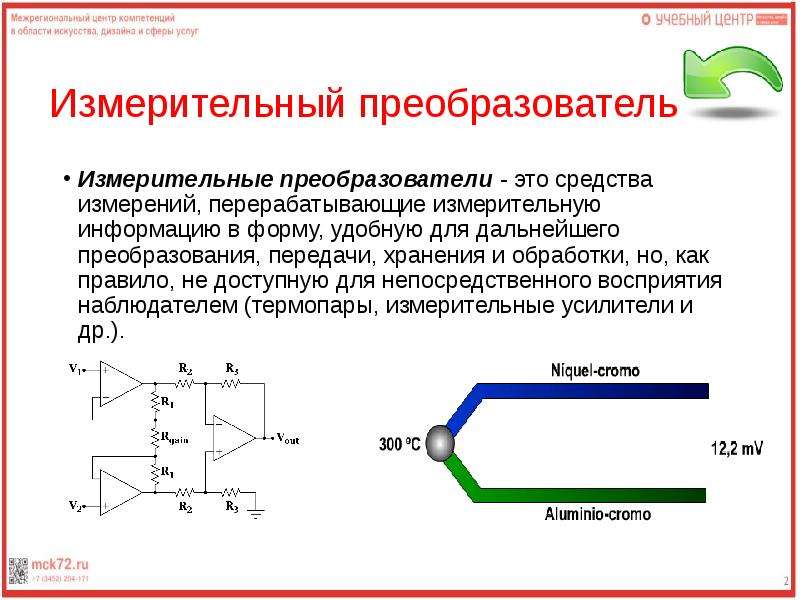

Измерительный преобразователь Измерительные преобразователи - это средства измерений, перерабатывающие измерительную информацию в форму, удобную для дальнейшего преобразования, передачи, хранения и обработки, но, как правило, не доступную для непосредственного восприятия наблюдателем (термопары, измерительные усилители и др.).

Слайд 24

Описание слайда:

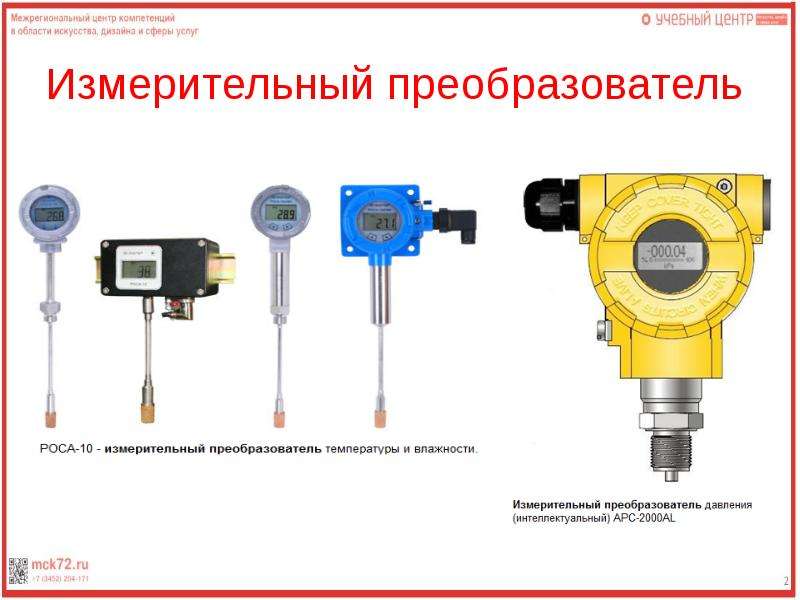

Измерительный преобразователь

Слайд 25

Описание слайда:

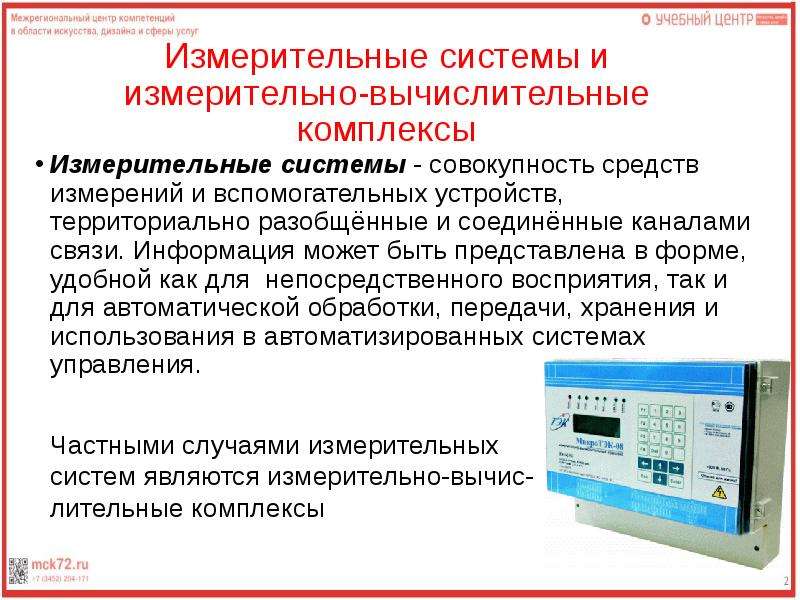

Измерительные системы и измерительно-вычислительные комплексы Измерительные системы - совокупность средств измерений и вспомогательных устройств, территориально разобщённые и соединённые каналами связи. Информация может быть представлена в форме, удобной как для непосредственного восприятия, так и для автоматической обработки, передачи, хранения и использования в автоматизированных системах управления. Частными случаями измерительных систем являются измерительно-вычис- лительные комплексы

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

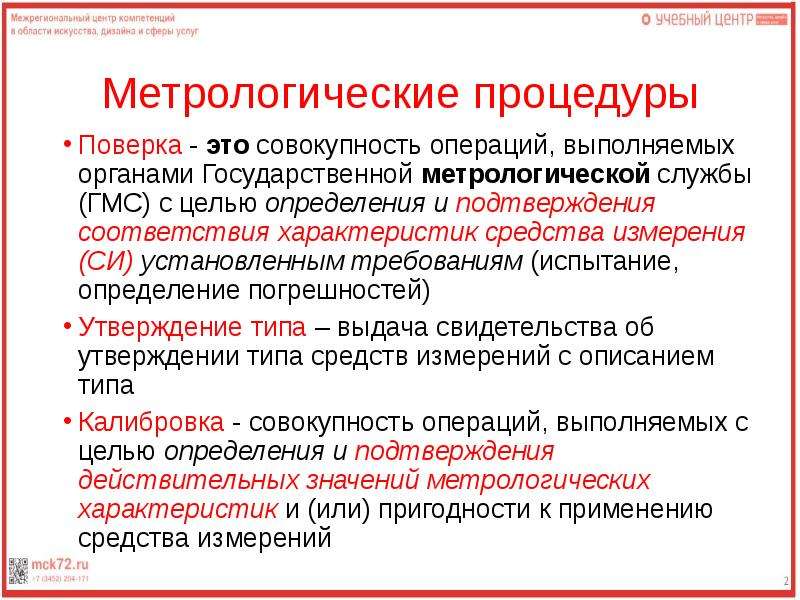

Метрологические процедуры Поверка - это совокупность операций, выполняемых органами Государственной метрологической службы (ГМС) с целью определения и подтверждения соответствия характеристик средства измерения (СИ) установленным требованиям (испытание, определение погрешностей) Утверждение типа – выдача свидетельства об утверждении типа средств измерений с описанием типа Калибровка - совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средства измерений

Слайд 28

Описание слайда:

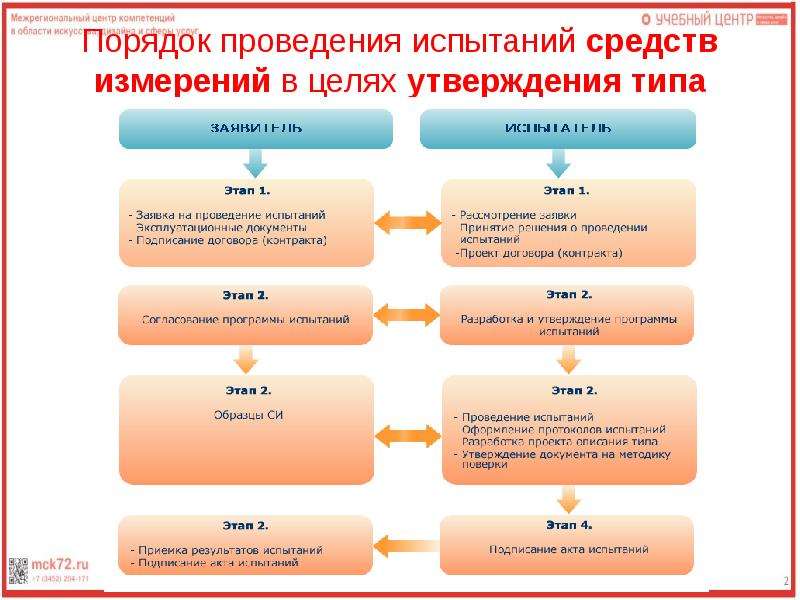

Порядок проведения испытаний средств измерений в целях утверждения типа

Слайд 29

Описание слайда:

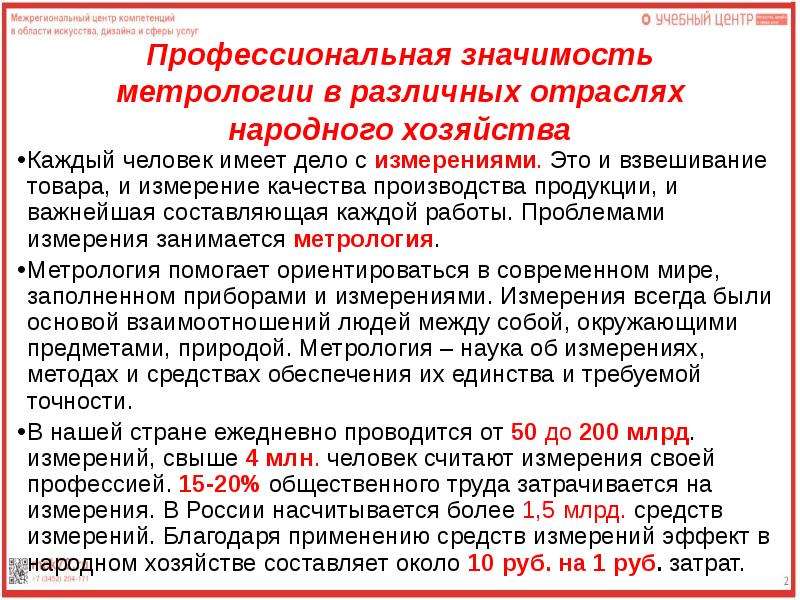

Профессиональная значимость метрологии в различных отраслях народного хозяйства Каждый человек имеет дело с измерениями. Это и взвешивание товара, и измерение качества производства продукции, и важнейшая составляющая каждой работы. Проблемами измерения занимается метрология. Метрология помогает ориентироваться в современном мире, заполненном приборами и измерениями. Измерения всегда были основой взаимоотношений людей между собой, окружающими предметами, природой. Метрология – наука об измерениях, методах и средствах обеспечения их единства и требуемой точности. В нашей стране ежедневно проводится от 50 до 200 млрд. измерений, свыше 4 млн. человек считают измерения своей профессией. 15-20% общественного труда затрачивается на измерения. В России насчитывается более 1,5 млрд. средств измерений. Благодаря применению средств измерений эффект в народном хозяйстве составляет около 10 руб. на 1 руб. затрат.

Слайд 30

Описание слайда:

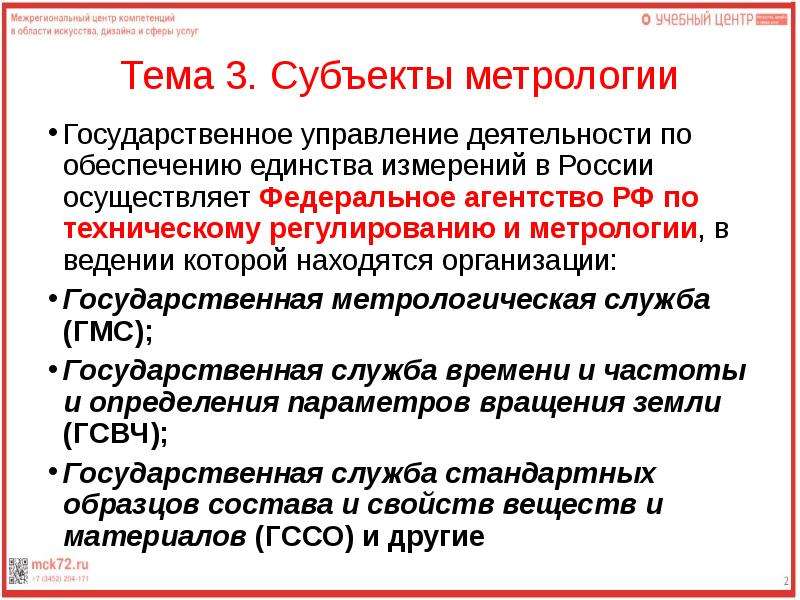

Тема 3. Субъекты метрологии Государственное управление деятельности по обеспечению единства измерений в России осуществляет Федеральное агентство РФ по техническому регулированию и метрологии, в ведении которой находятся организации: Государственная метрологическая служба (ГМС); Государственная служба времени и частоты и определения параметров вращения земли (ГСВЧ); Государственная служба стандартных образцов состава и свойств веществ и материалов (ГССО) и другие

Слайд 31

Описание слайда:

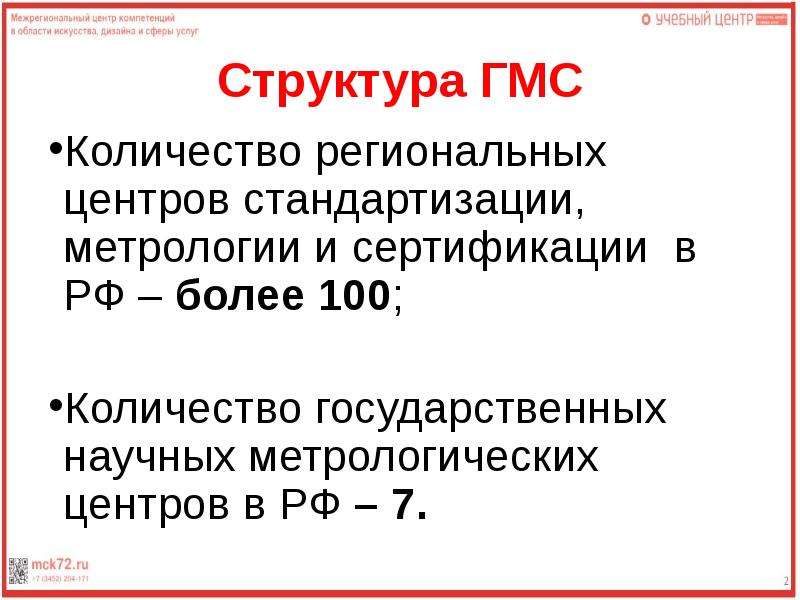

Структура ГМС Количество региональных центров стандартизации, метрологии и сертификации в РФ – более 100; Количество государственных научных метрологических центров в РФ – 7.

Слайд 32

Описание слайда:

Основные задачи Федерального агентства РФ по техническому регулированию и метрологии Осуществление государственной политики в сфере метрологии, установление и использование стандартов, эталонов, единиц величин; осуществление мер по защите прав потребителей и интересов государства в области контроля за соблюдением безопасности товаров (услуг); организация функционирования систем обеспечения единства измерений; проведение государственного метрологического контроля;

Слайд 33

Описание слайда:

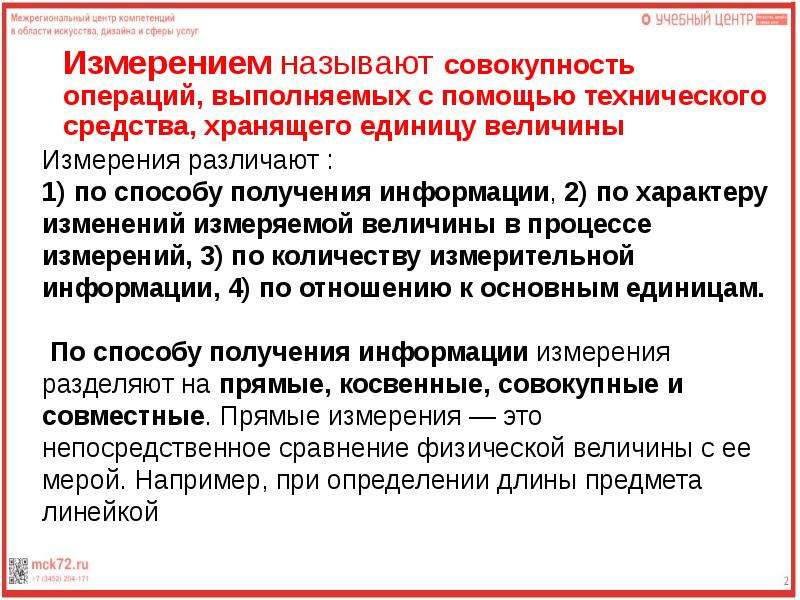

Измерением называют совокупность операций, выполняемых с помощью технического средства, хранящего единицу величины

Слайд 34

Описание слайда:

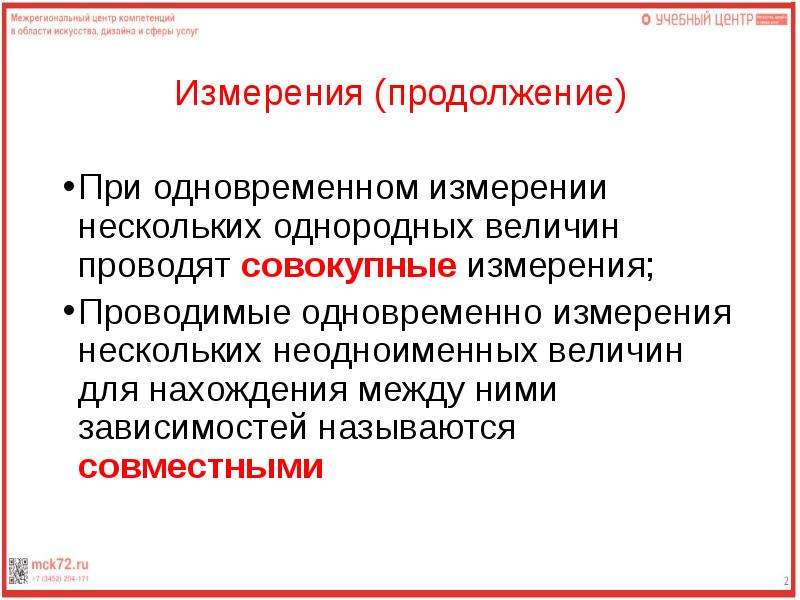

Измерения (продолжение) При одновременном измерении нескольких однородных величин проводят совокупные измерения; Проводимые одновременно измерения нескольких неодноименных величин для нахождения между ними зависимостей называются совместными

Слайд 35

Описание слайда:

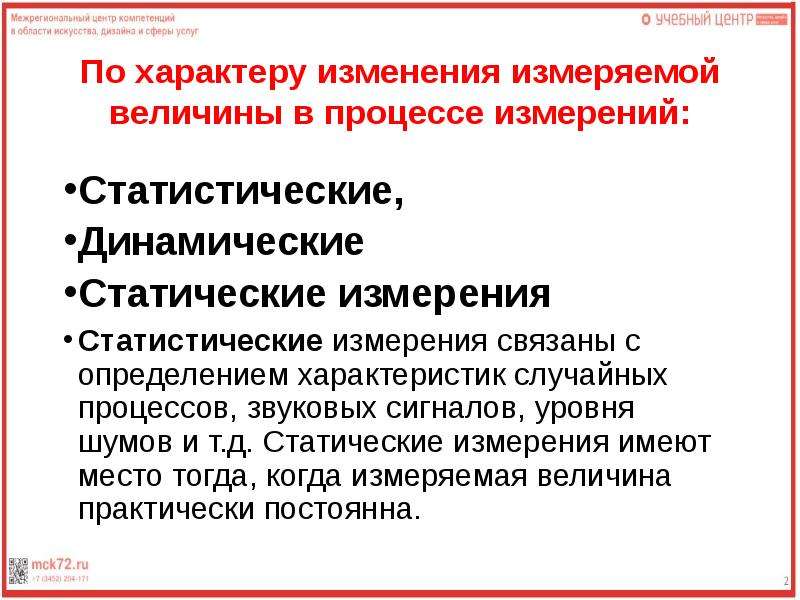

По характеру изменения измеряемой величины в процессе измерений: Статистические, Динамические Статические измерения Статистические измерения связаны с определением характеристик случайных процессов, звуковых сигналов, уровня шумов и т.д. Статические измерения имеют место тогда, когда измеряемая величина практически постоянна.

Слайд 36

Описание слайда:

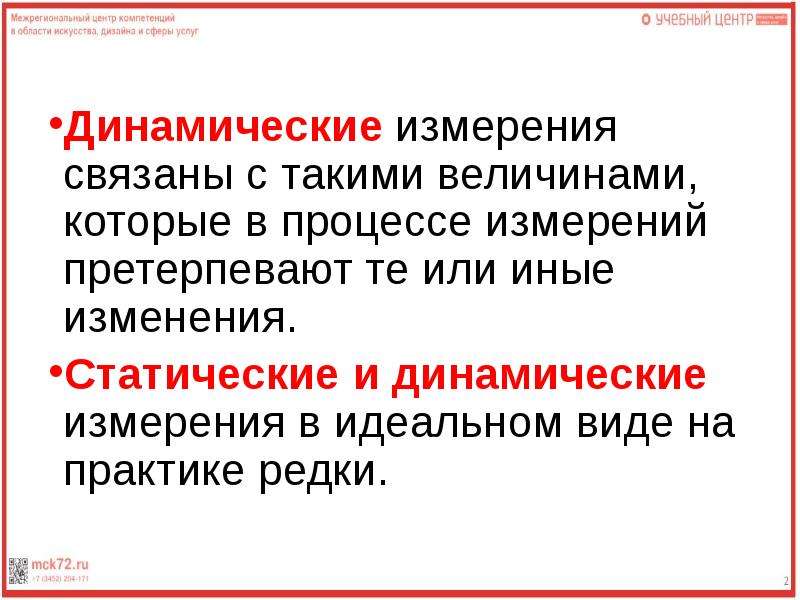

Динамические измерения связаны с такими величинами, которые в процессе измерений претерпевают те или иные изменения. Статические и динамические измерения в идеальном виде на практике редки.

Слайд 37

Описание слайда:

По количеству измерительной информации Однократные и многократные измерения Однократные измерения — это одно измерение одной величины. Практическое применение такого вида измерений всегда сопряжено с большими погрешностями, поэтому следует проводить не менее трех однократных измерений и находить конечный результат как среднее арифметическое значение

Слайд 38

Описание слайда:

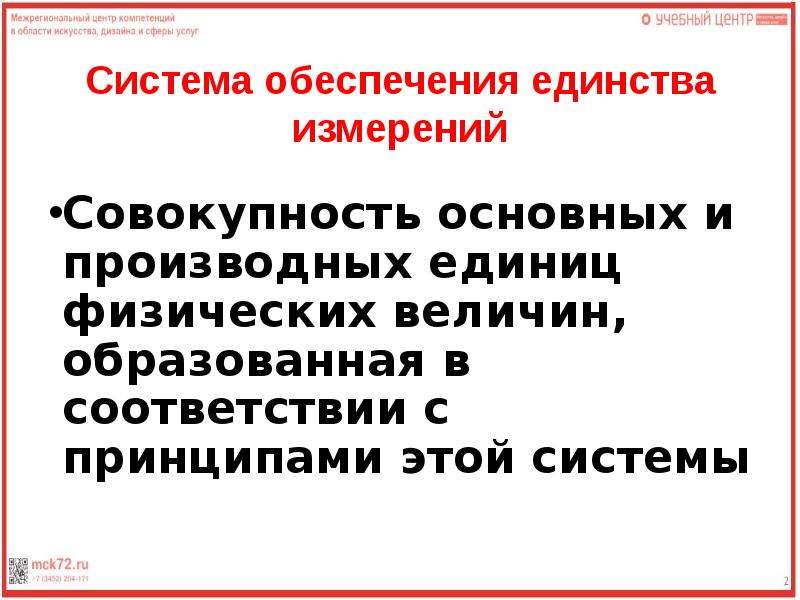

Система обеспечения единства измерений Совокупность основных и производных единиц физических величин, образованная в соответствии с принципами этой системы

Слайд 39

Описание слайда:

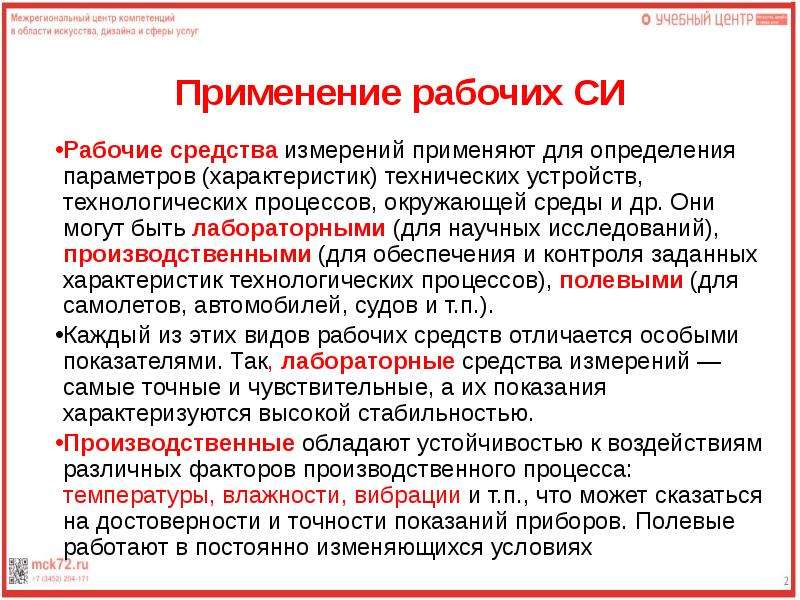

Применение рабочих СИ Рабочие средства измерений применяют для определения параметров (характеристик) технических устройств, технологических процессов, окружающей среды и др. Они могут быть лабораторными (для научных исследований), производственными (для обеспечения и контроля заданных характеристик технологических процессов), полевыми (для самолетов, автомобилей, судов и т.п.). Каждый из этих видов рабочих средств отличается особыми показателями. Так, лабораторные средства измерений — самые точные и чувствительные, а их показания характеризуются высокой стабильностью. Производственные обладают устойчивостью к воздействиям различных факторов производственного процесса: температуры, влажности, вибрации и т.п., что может сказаться на достоверности и точности показаний приборов. Полевые работают в постоянно изменяющихся условиях

Слайд 40

Описание слайда:

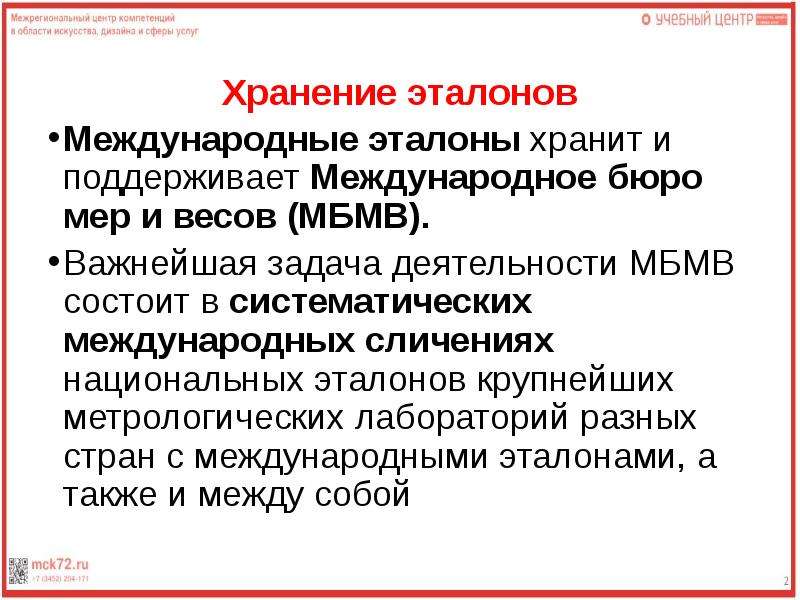

Хранение эталонов Международные эталоны хранит и поддерживает Международное бюро мер и весов (МБМВ). Важнейшая задача деятельности МБМВ состоит в систематических международных сличениях национальных эталонов крупнейших метрологических лабораторий разных стран с международными эталонами, а также и между собой

Слайд 41

Описание слайда:

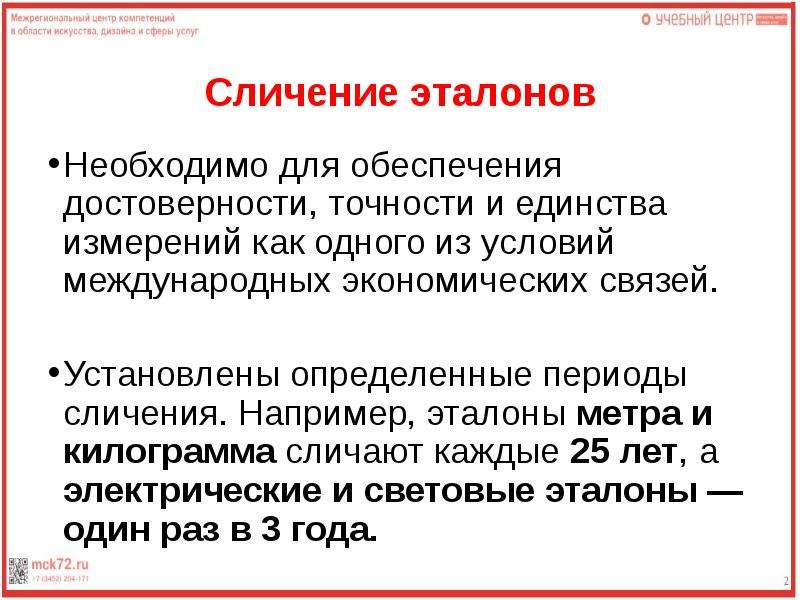

Сличение эталонов Необходимо для обеспечения достоверности, точности и единства измерений как одного из условий международных экономических связей. Установлены определенные периоды сличения. Например, эталоны метра и килограмма сличают каждые 25 лет, а электрические и световые эталоны — один раз в 3 года.

Слайд 42

Описание слайда:

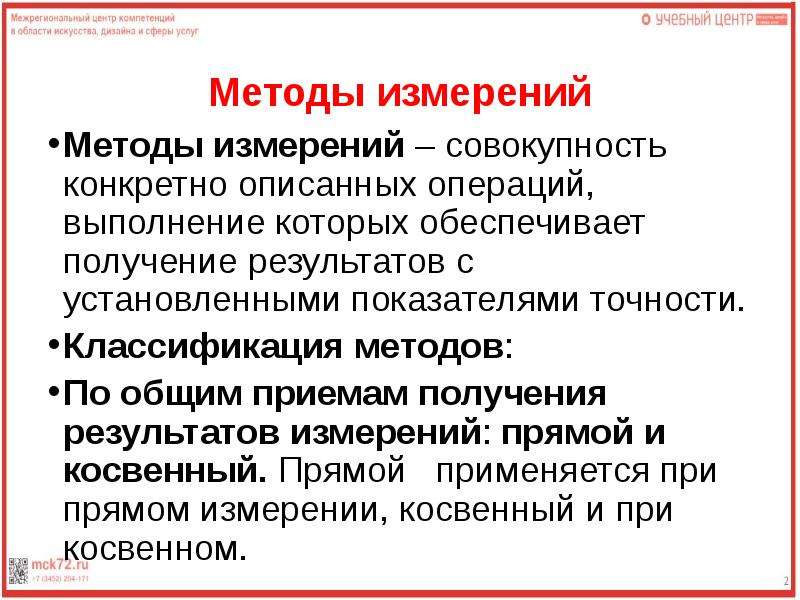

Методы измерений Методы измерений – совокупность конкретно описанных операций, выполнение которых обеспечивает получение результатов с установленными показателями точности. Классификация методов: По общим приемам получения результатов измерений: прямой и косвенный. Прямой применяется при прямом измерении, косвенный и при косвенном.

Слайд 43

Описание слайда:

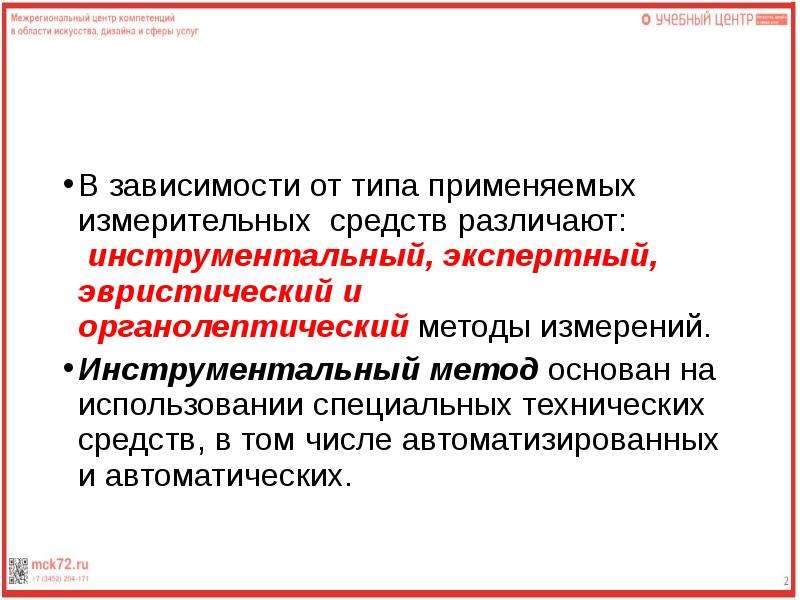

В зависимости от типа применяемых измерительных средств различают: инструментальный, экспертный, эвристический и органолептический методы измерений. Инструментальный метод основан на использовании специальных технических средств, в том числе автоматизированных и автоматических.

Слайд 44

Описание слайда:

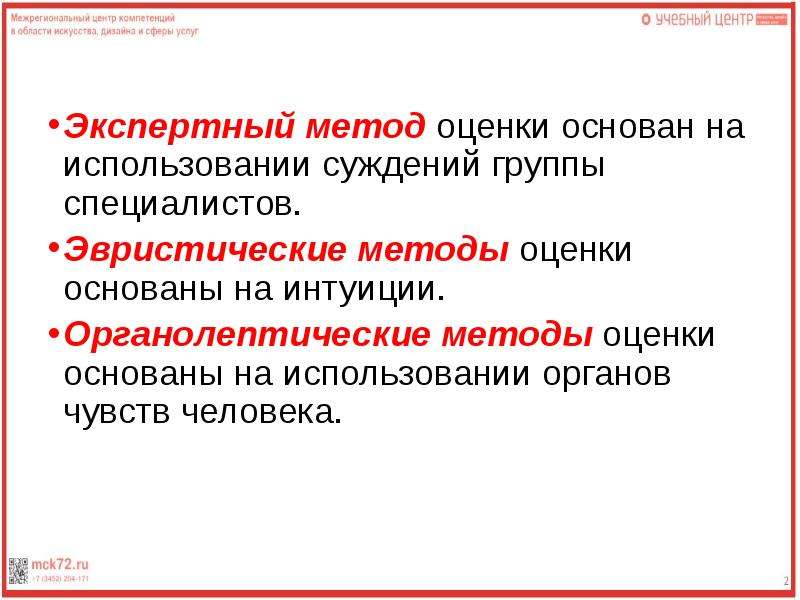

Экспертный метод оценки основан на использовании суждений группы специалистов. Эвристические методы оценки основаны на интуиции. Органолептические методы оценки основаны на использовании органов чувств человека.

Слайд 45

Описание слайда:

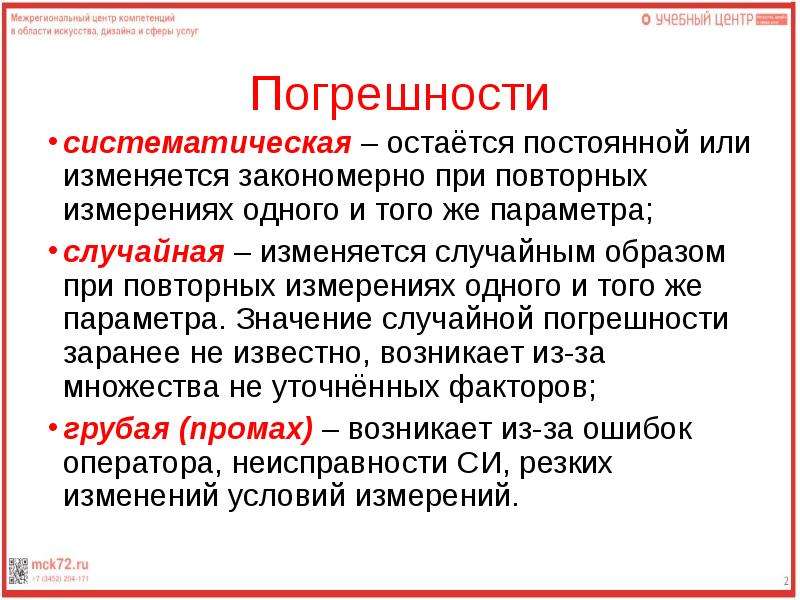

Погрешности систематическая – остаётся постоянной или изменяется закономерно при повторных измерениях одного и того же параметра; случайная – изменяется случайным образом при повторных измерениях одного и того же параметра. Значение случайной погрешности заранее не известно, возникает из-за множества не уточнённых факторов; грубая (промах) – возникает из-за ошибок оператора, неисправности СИ, резких изменений условий измерений.

Слайд 46

Описание слайда:

Область погрешности Область значений величины, в пределах которой допускаемые пределы погрешности нормированы, называются доверительной областью. Точность измерений определяется абсолютной и относительной погрешностями

Слайд 47

Описание слайда:

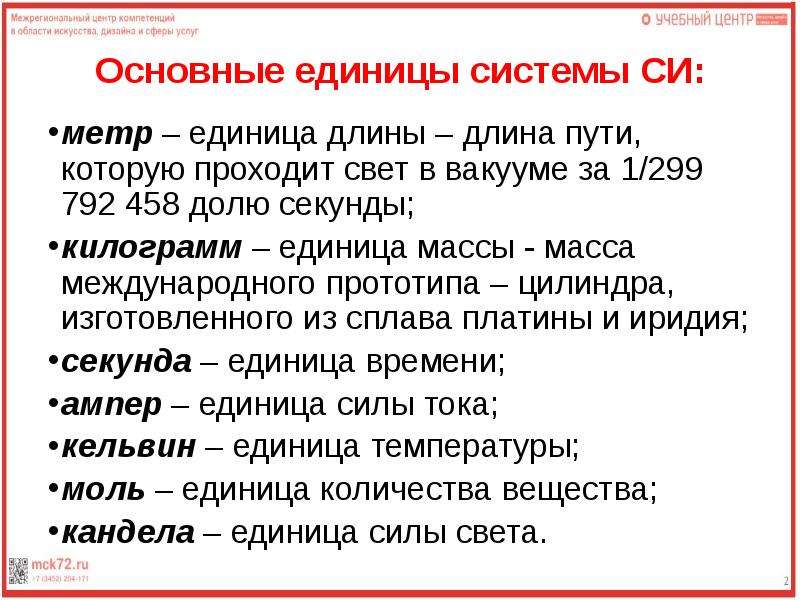

Основные единицы системы СИ: метр – единица длины – длина пути, которую проходит свет в вакууме за 1/299 792 458 долю секунды; килограмм – единица массы - масса международного прототипа – цилиндра, изготовленного из сплава платины и иридия; секунда – единица времени; ампер – единица силы тока; кельвин – единица температуры; моль – единица количества вещества; кандела – единица силы света.
