Вы можете ознакомиться и скачать презентацию на тему Межатомные взаимодействия в конденсированных средах. Доклад-сообщение содержит 47 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Межатомные взаимодействия в конденсированных средах

Слайд 2

Описание слайда:

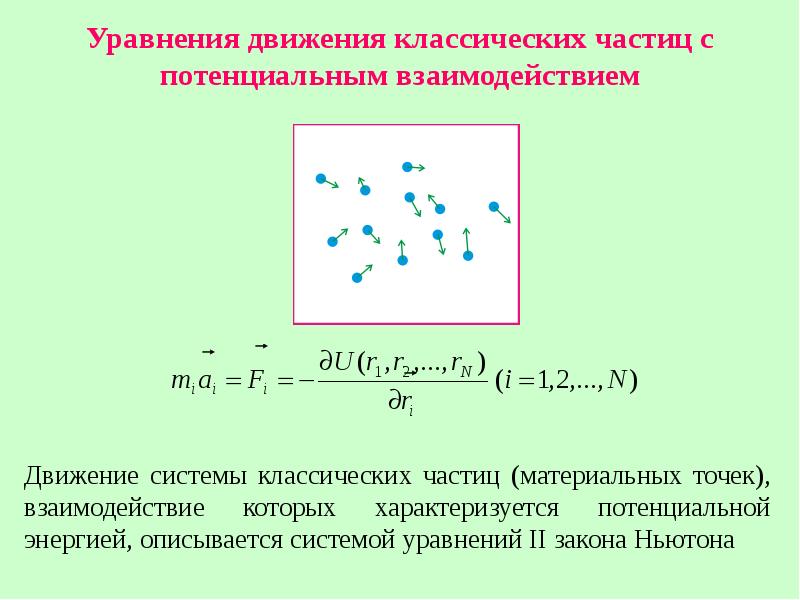

Уравнения движения классических частиц с потенциальным взаимодействием

Слайд 3

Описание слайда:

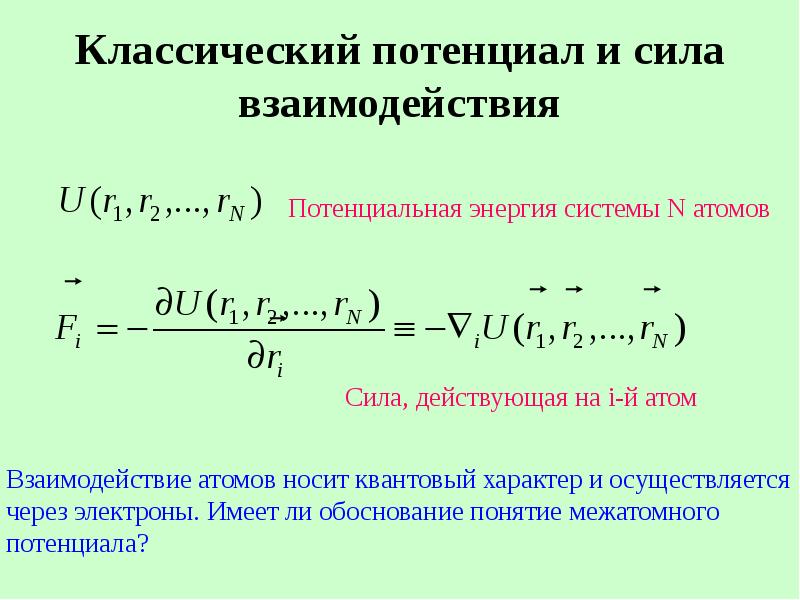

Классический потенциал и сила взаимодействия

Слайд 4

Описание слайда:

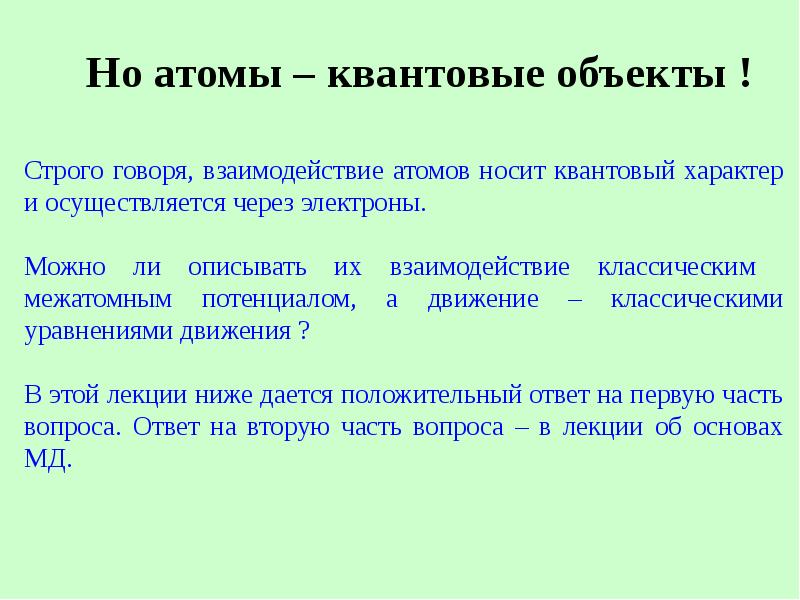

Но атомы – квантовые объекты !

Слайд 5

Описание слайда:

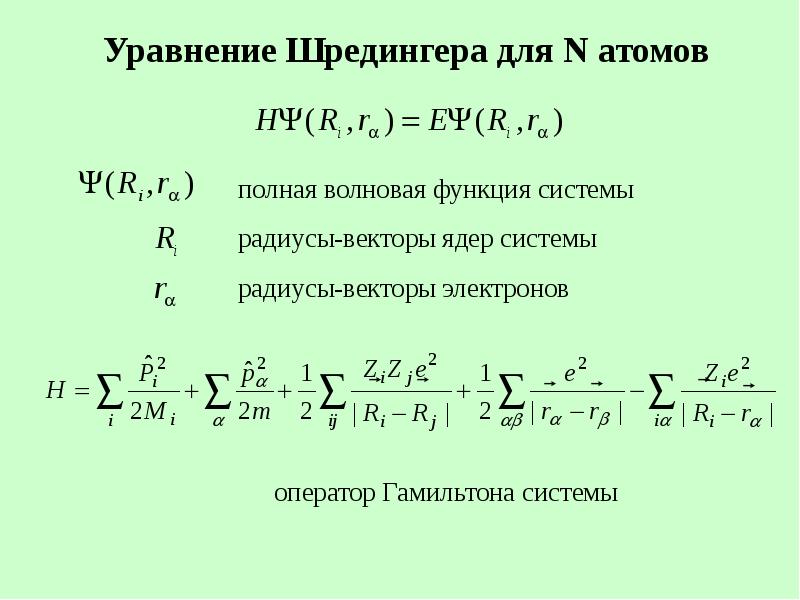

Уравнение Шредингера для N атомов

Слайд 6

Описание слайда:

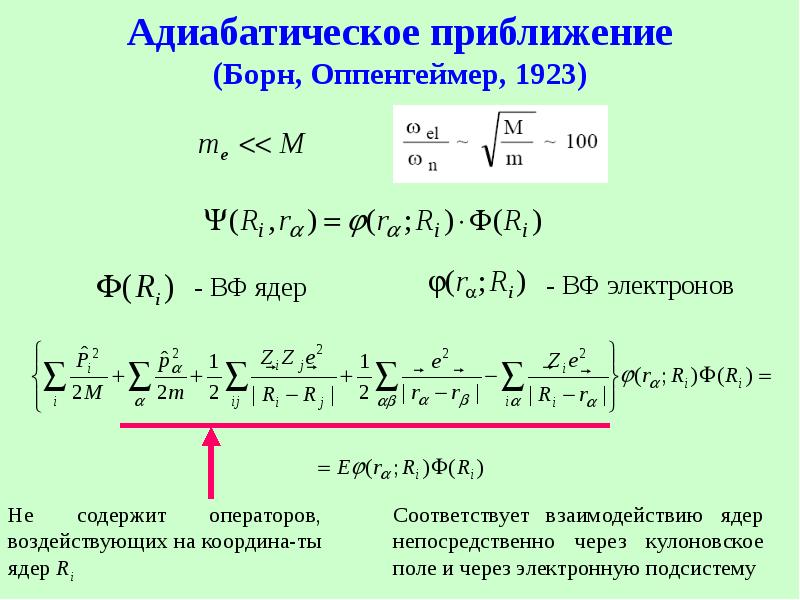

Адиабатическое приближение (Борн, Оппенгеймер, 1923)

Слайд 7

Описание слайда:

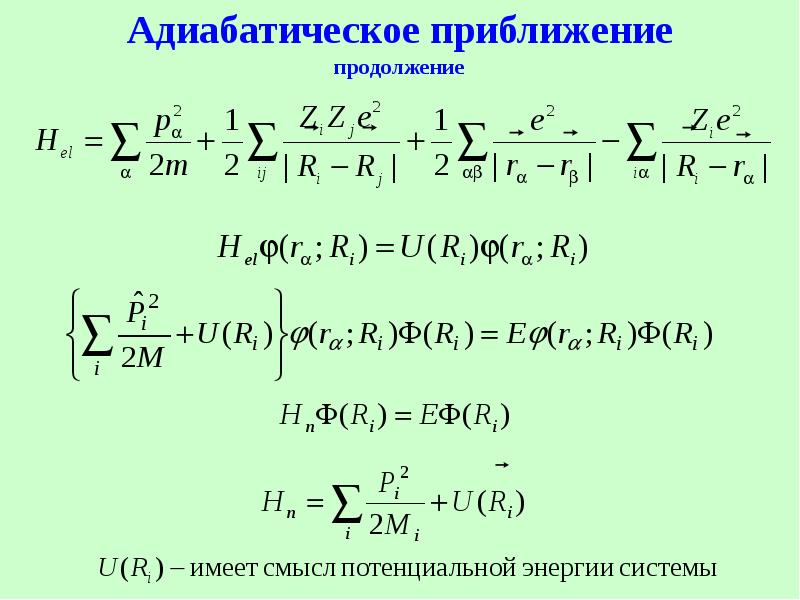

Адиабатическое приближение продолжение

Слайд 8

Описание слайда:

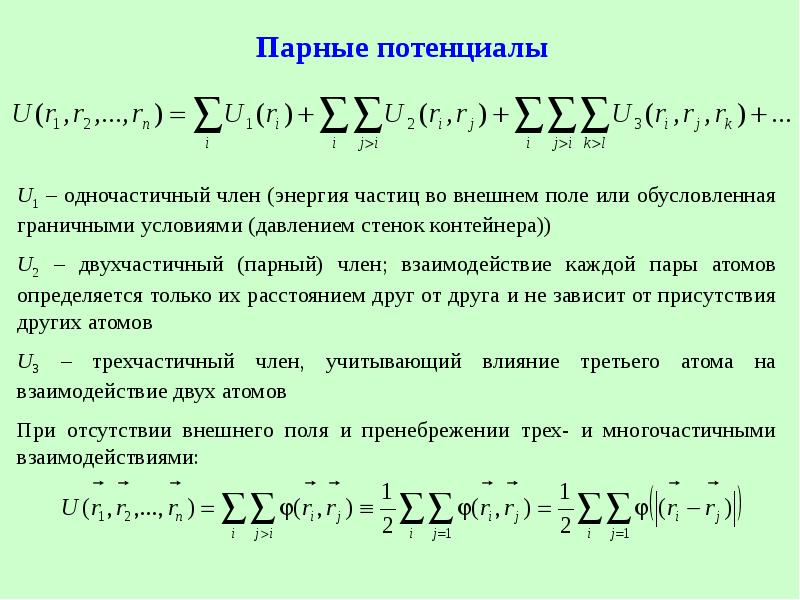

Парные потенциалы

Слайд 9

Описание слайда:

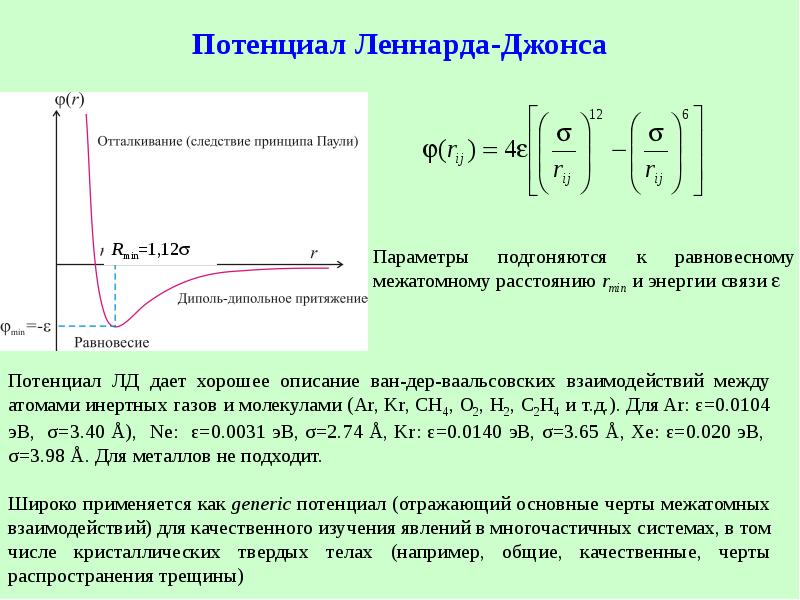

Потенциал Леннарда-Джонса

Слайд 10

Описание слайда:

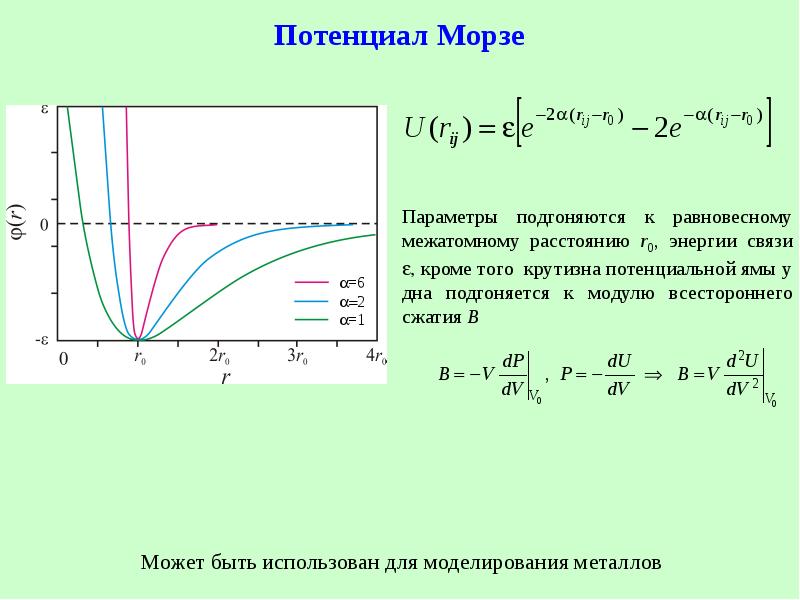

Потенциал Морзе

Слайд 11

Описание слайда:

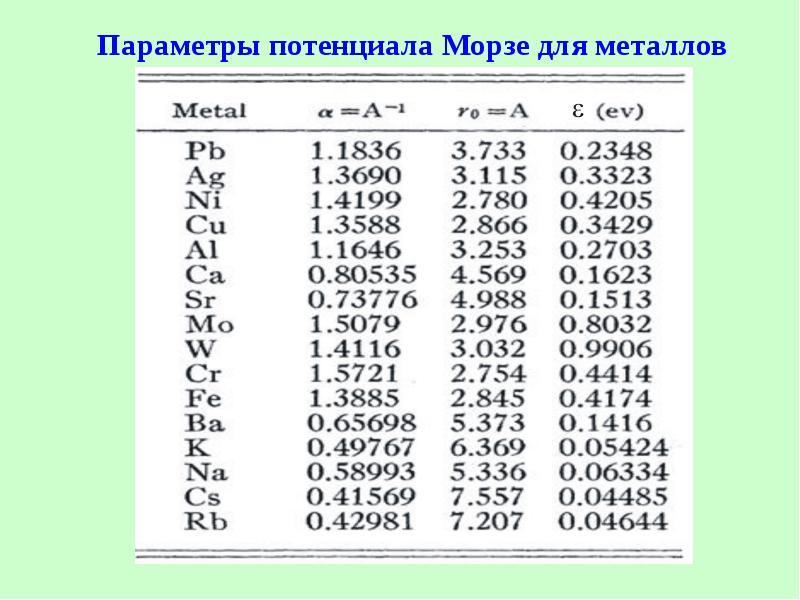

Параметры потенциала Морзе для металлов

Слайд 12

Описание слайда:

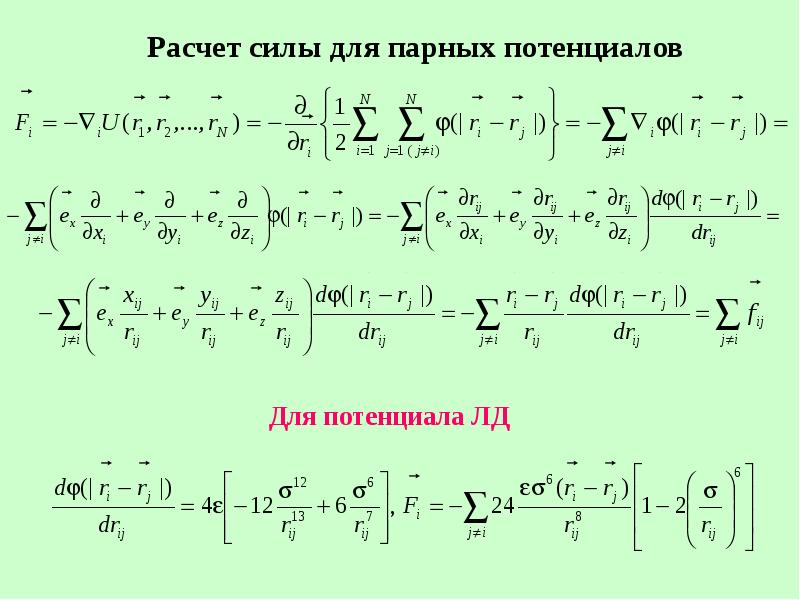

Расчет силы для парных потенциалов

Слайд 13

Описание слайда:

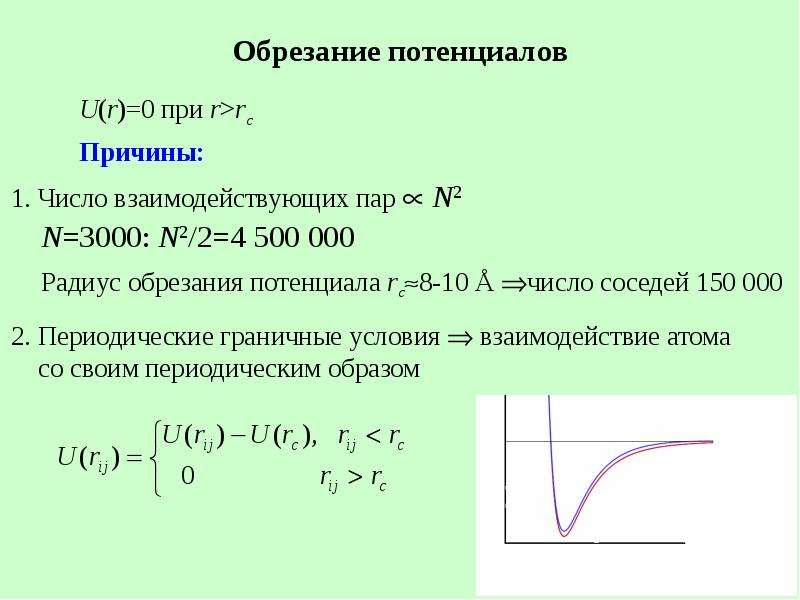

Обрезание потенциалов

Слайд 14

Описание слайда:

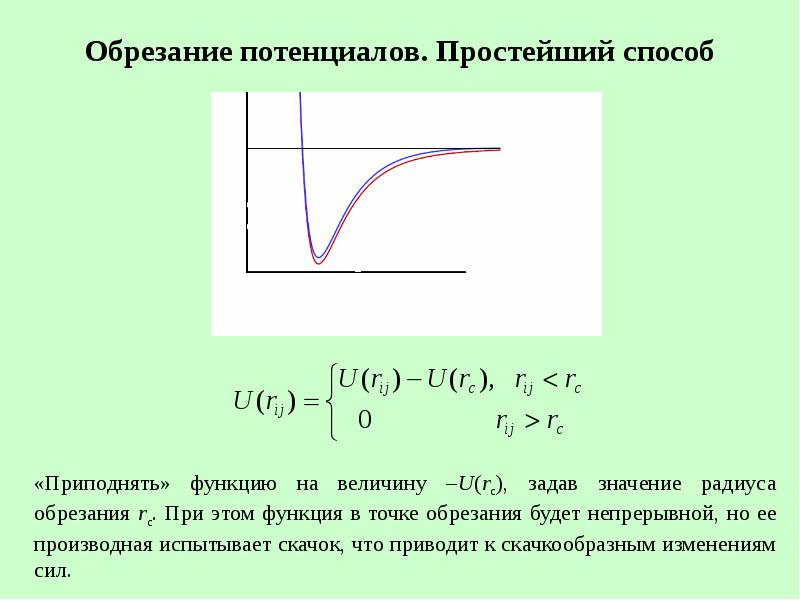

Обрезание потенциалов. Простейший способ

Слайд 15

Описание слайда:

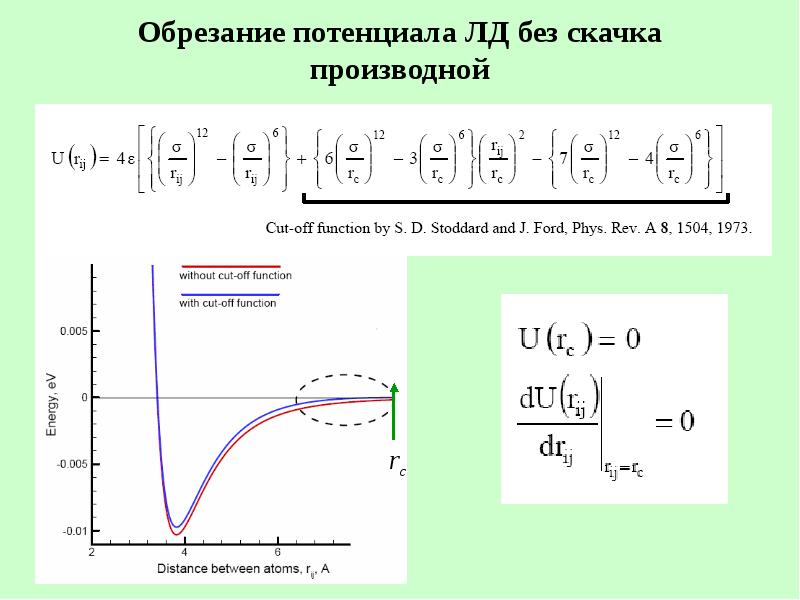

Обрезание потенциала ЛД без скачка производной

Слайд 16

Описание слайда:

Недостатки парных потенциалов

Слайд 17

Описание слайда:

Пояснения к недостатку 1

Слайд 18

Описание слайда:

Тензор упругих постоянных кристаллов: основные формулы теории упругости

Слайд 19

Описание слайда:

Тензор упругих постоянных кристаллов: независимые постоянные для кубической решетки

Слайд 20

Описание слайда:

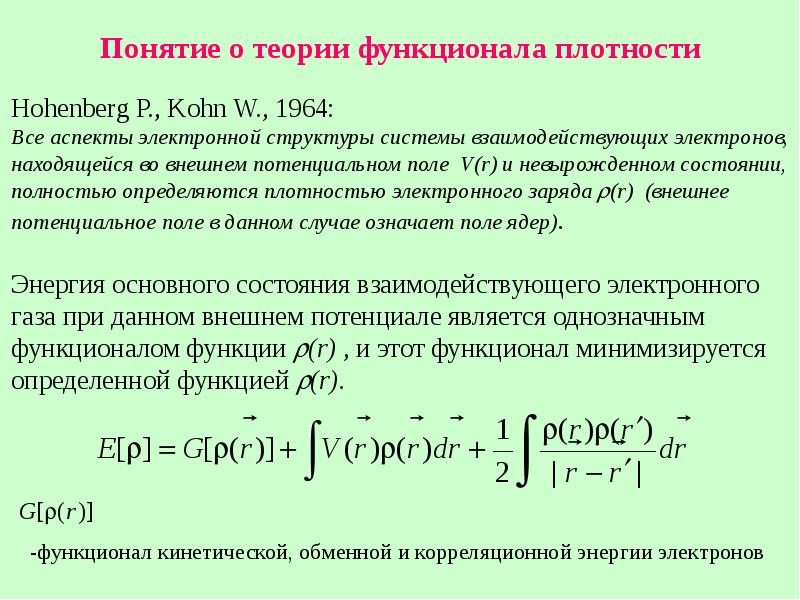

Понятие о теории функционала плотности

Слайд 21

Описание слайда:

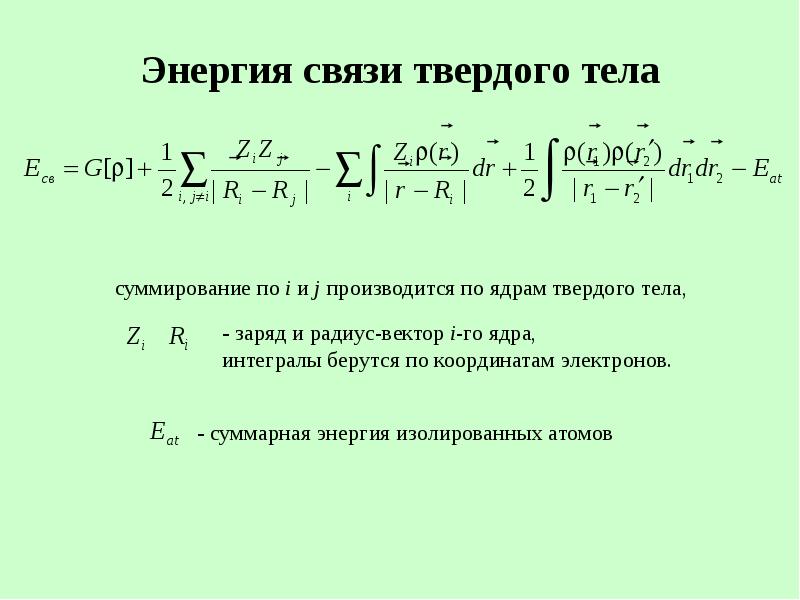

Энергия связи твердого тела

Слайд 22

Описание слайда:

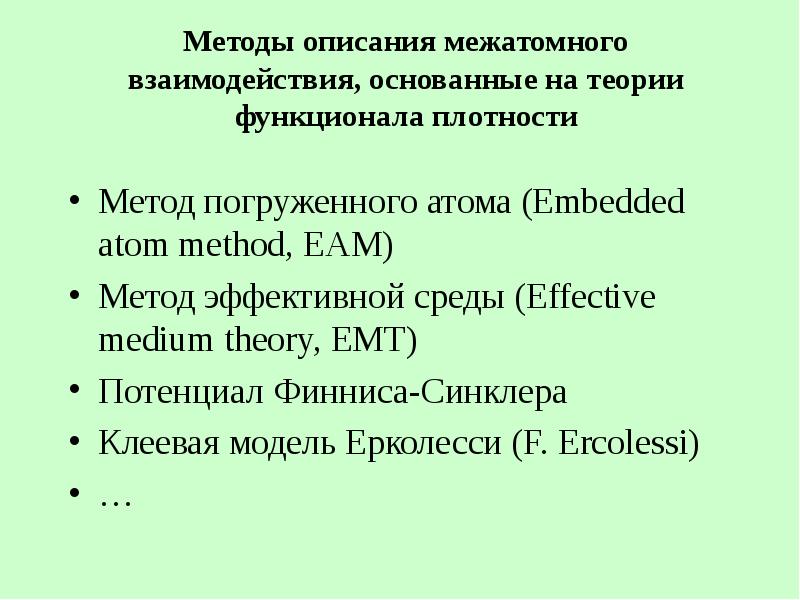

Методы описания межатомного взаимодействия, основанные на теории функционала плотности Метод погруженного атома (Embedded atom method, EAM) Метод эффективной среды (Effective medium theory, EMT) Потенциал Финниса-Синклера Клеевая модель Ерколесси (F. Ercolessi) …

Слайд 23

Описание слайда:

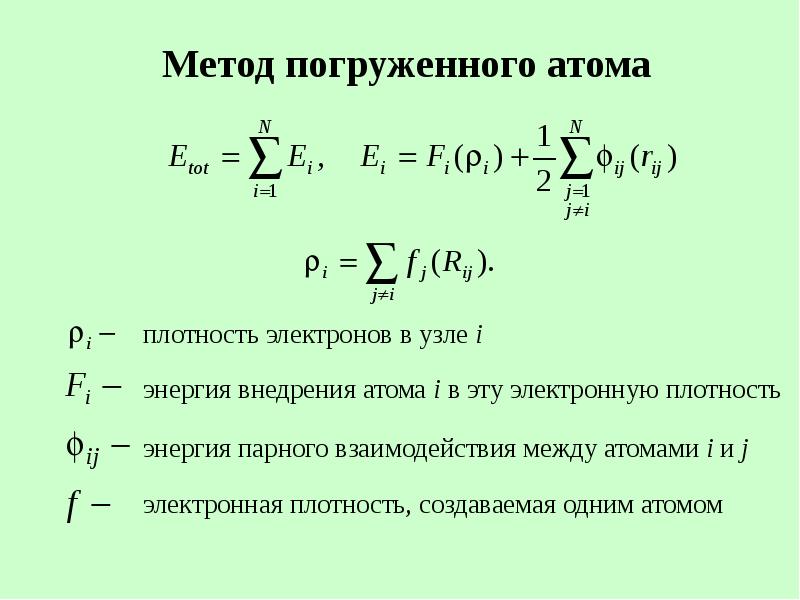

Метод погруженного атома

Слайд 24

Описание слайда:

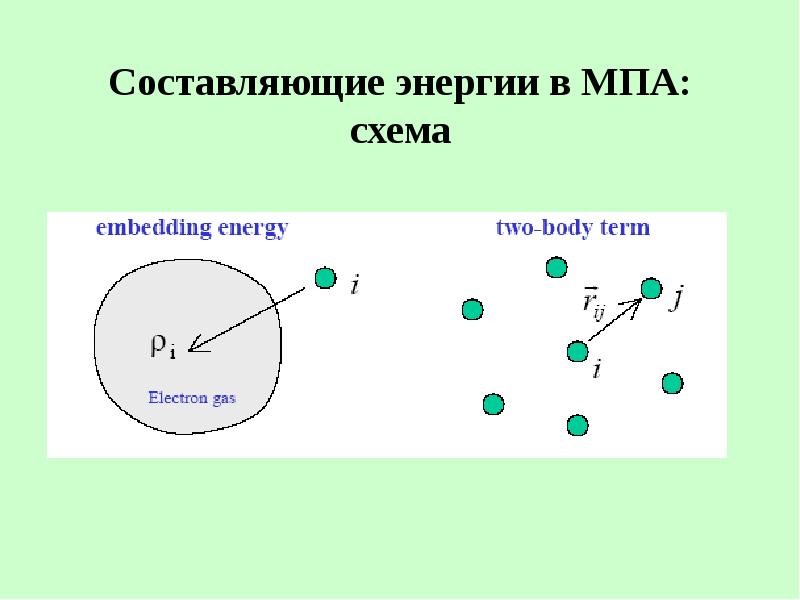

Составляющие энергии в МПА: схема

Слайд 25

Описание слайда:

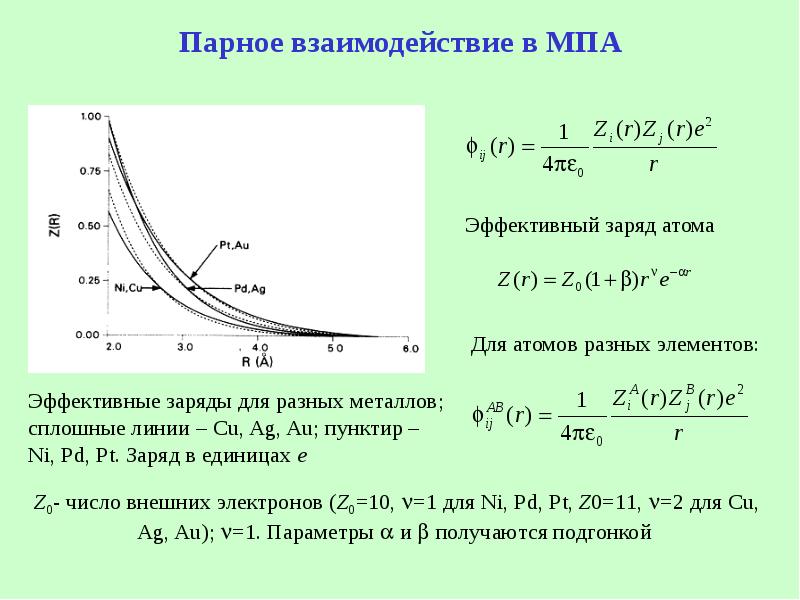

Парное взаимодействие в МПА

Слайд 26

Описание слайда:

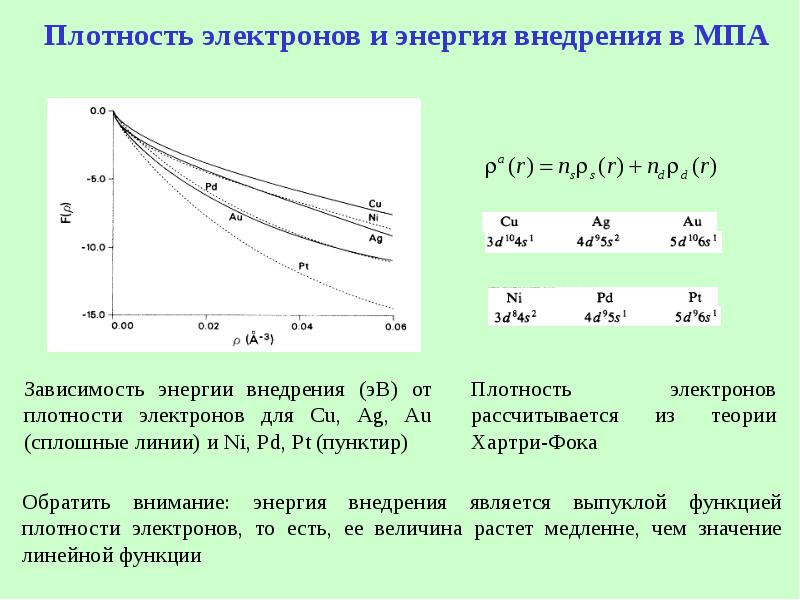

Плотность электронов и энергия внедрения в МПА

Слайд 27

Описание слайда:

Аналитический потенциал МПА Джонсона (1988)

Слайд 28

Описание слайда:

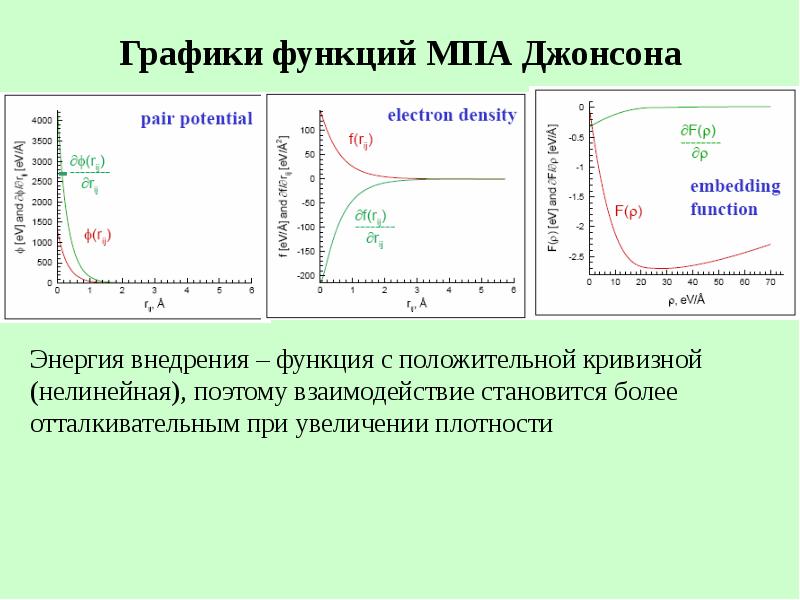

Графики функций МПА Джонсона

Слайд 29

Описание слайда:

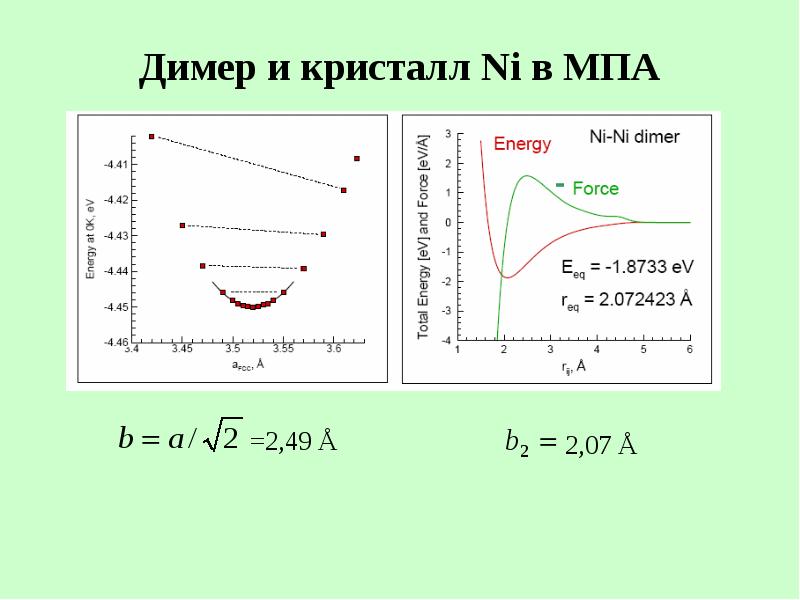

Димер и кристалл Ni в МПА

Слайд 30

Описание слайда:

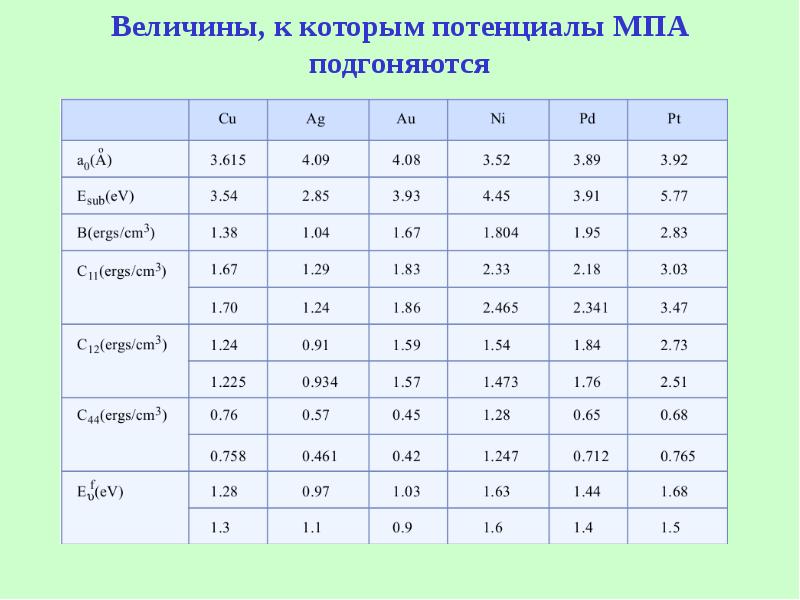

Величины, к которым потенциалы МПА подгоняются

Слайд 31

Описание слайда:

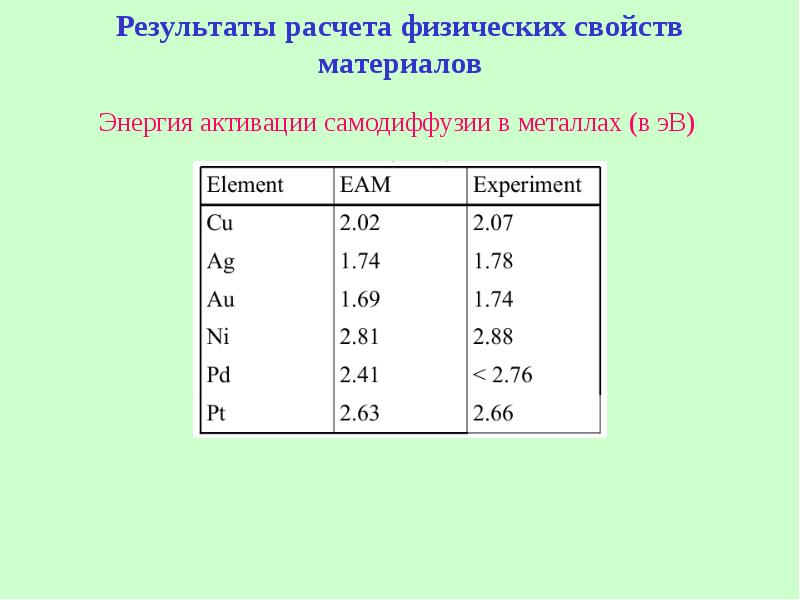

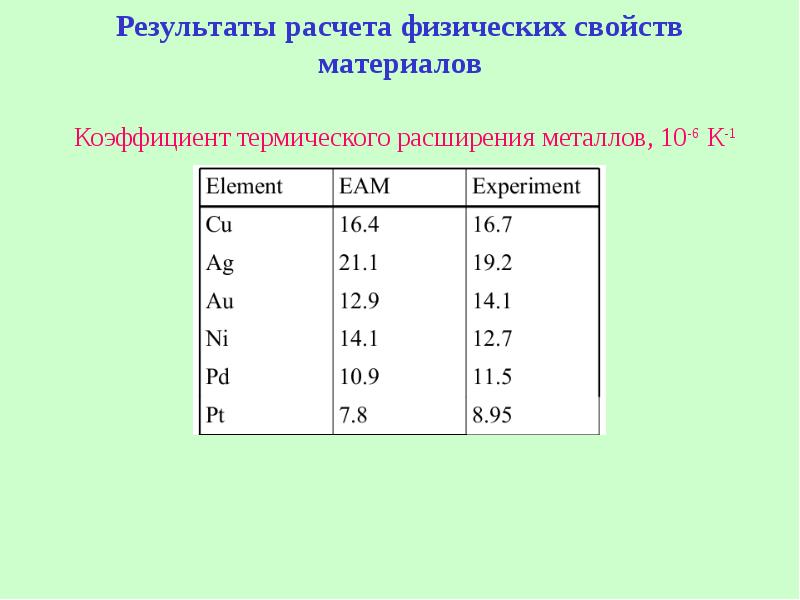

Результаты расчета физических свойств материалов

Слайд 32

Описание слайда:

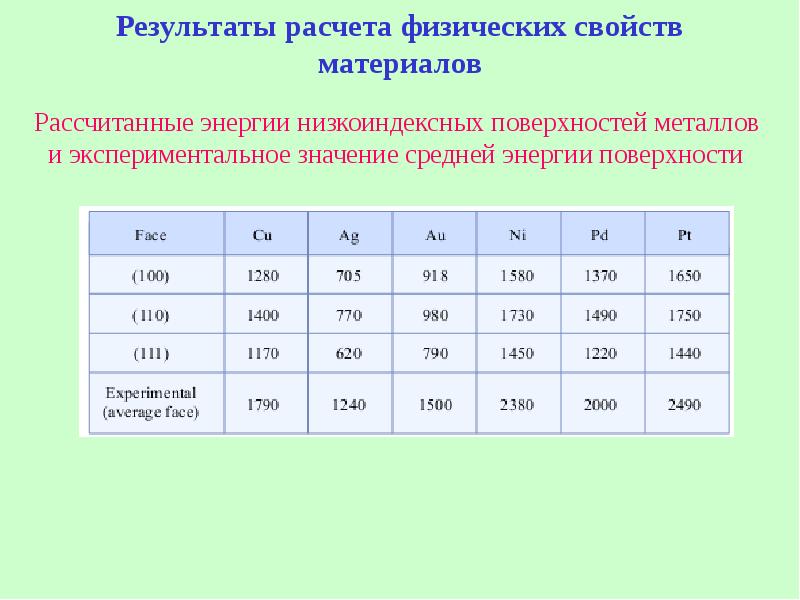

Результаты расчета физических свойств материалов

Слайд 33

Описание слайда:

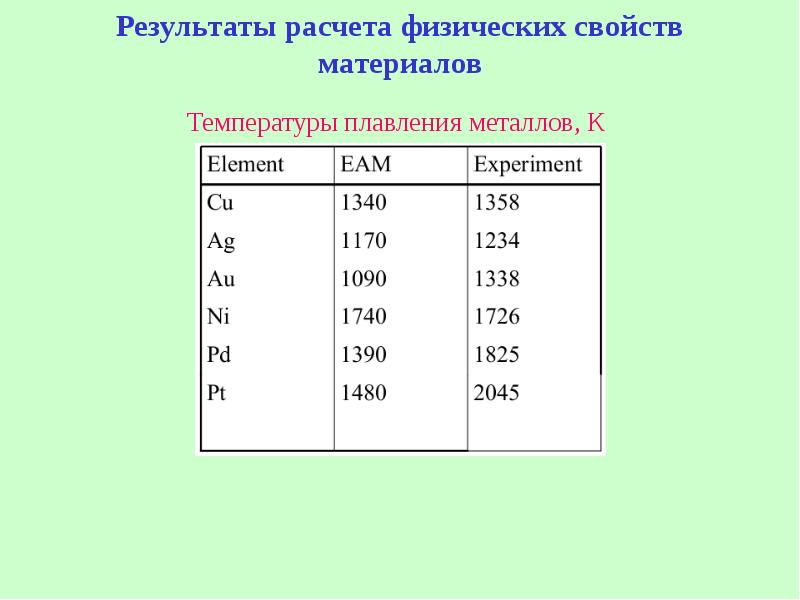

Результаты расчета физических свойств материалов

Слайд 34

Описание слайда:

Результаты расчета физических свойств материалов

Слайд 35

Описание слайда:

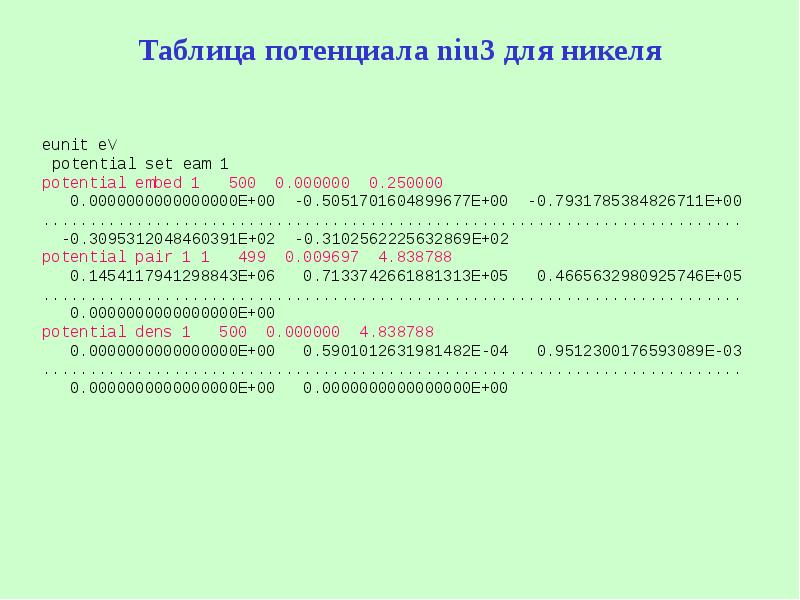

Таблица потенциала niu3 для никеля

Слайд 36

Описание слайда:

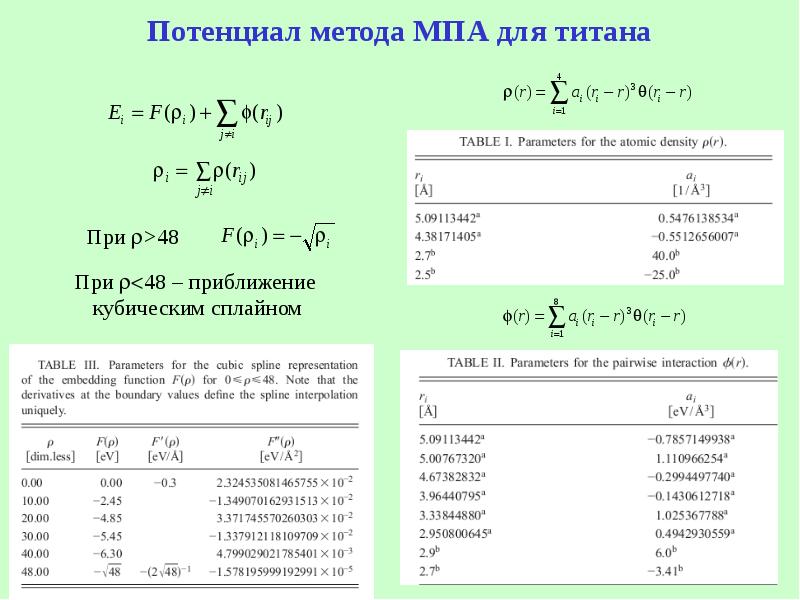

Потенциал метода МПА для титана

Слайд 37

Описание слайда:

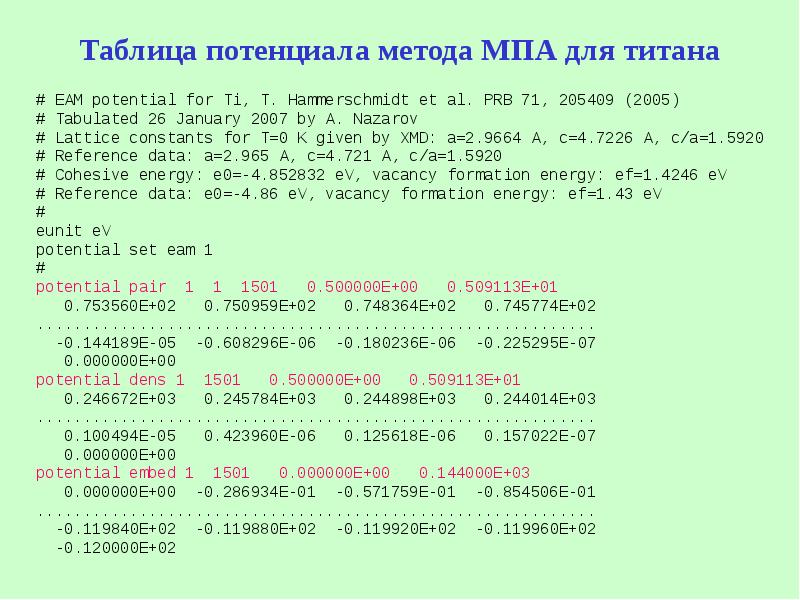

Таблица потенциала метода МПА для титана

Слайд 38

Описание слайда:

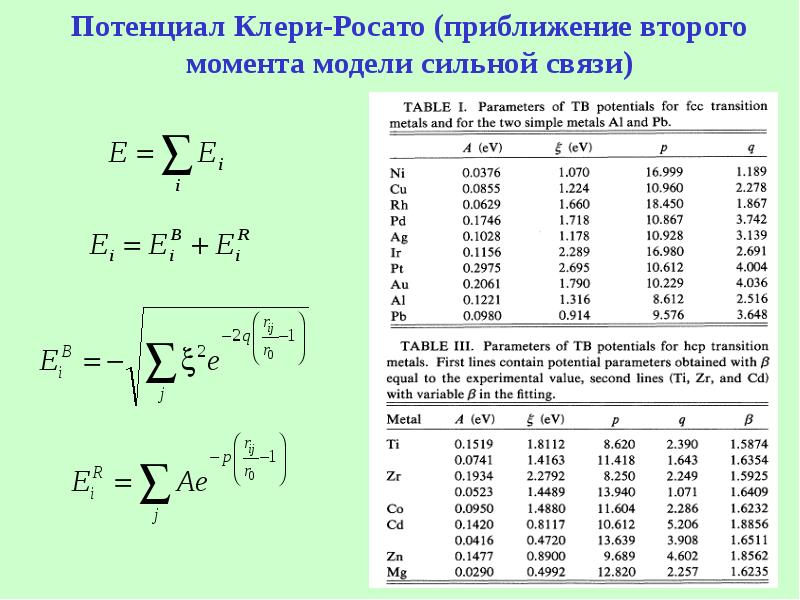

Потенциал Клери-Росато (приближение второго момента модели сильной связи)

Слайд 39

Описание слайда:

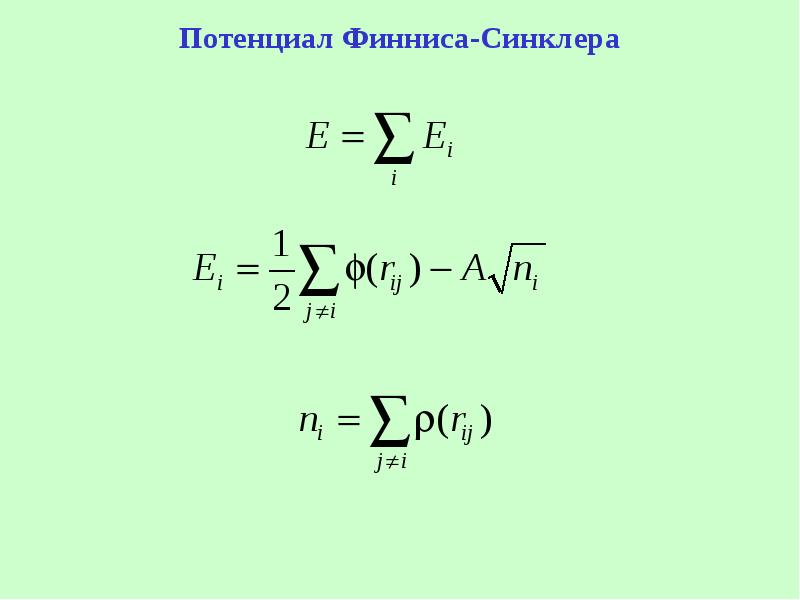

Потенциал Финниса-Синклера

Слайд 40

Описание слайда:

Межатомные потенциалы для сплавов. Потенциал Морзе

Слайд 41

Описание слайда:

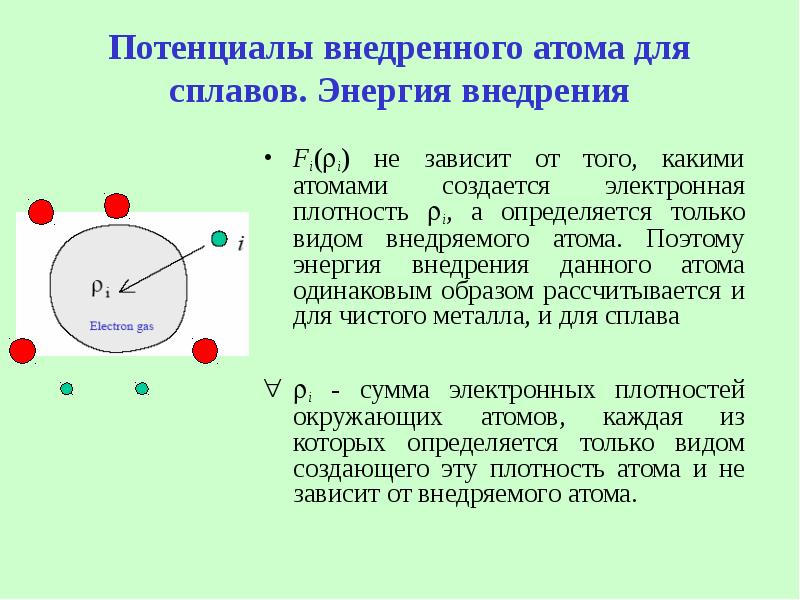

Потенциалы внедренного атома для сплавов. Энергия внедрения Fi(i) не зависит от того, какими атомами создается электронная плотность i, а определяется только видом внедряемого атома. Поэтому энергия внедрения данного атома одинаковым образом рассчитывается и для чистого металла, и для сплава i - сумма электронных плотностей окружающих атомов, каждая из которых определяется только видом создающего эту плотность атома и не зависит от внедряемого атома.

Слайд 42

Описание слайда:

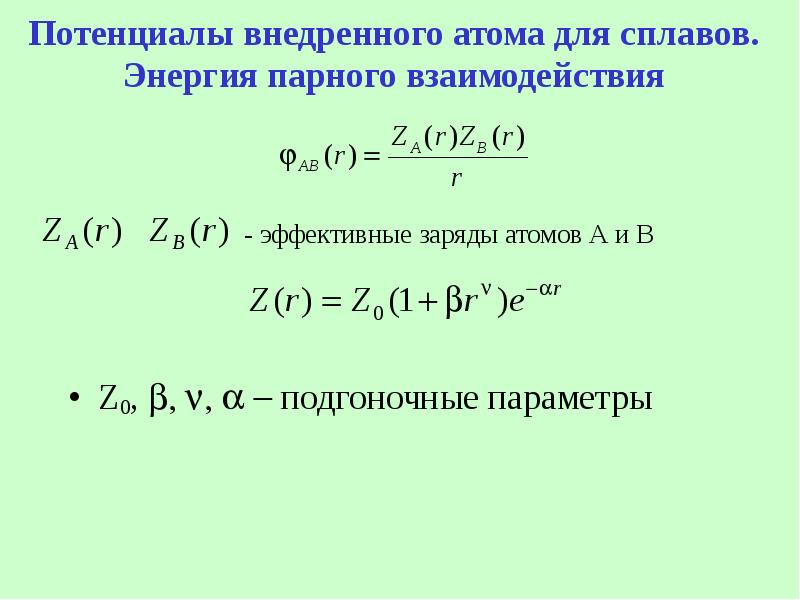

Потенциалы внедренного атома для сплавов. Энергия парного взаимодействия Z0, подгоночные параметры

Слайд 43

Описание слайда:

Функции, необходимые для двухкомпонентного сплава Электронные плотности, создаваемые атомами А и В Энергии внедрения атомов А и В в электронную плотность  Эффективные заряды атомов А и В

Слайд 44

Описание слайда:

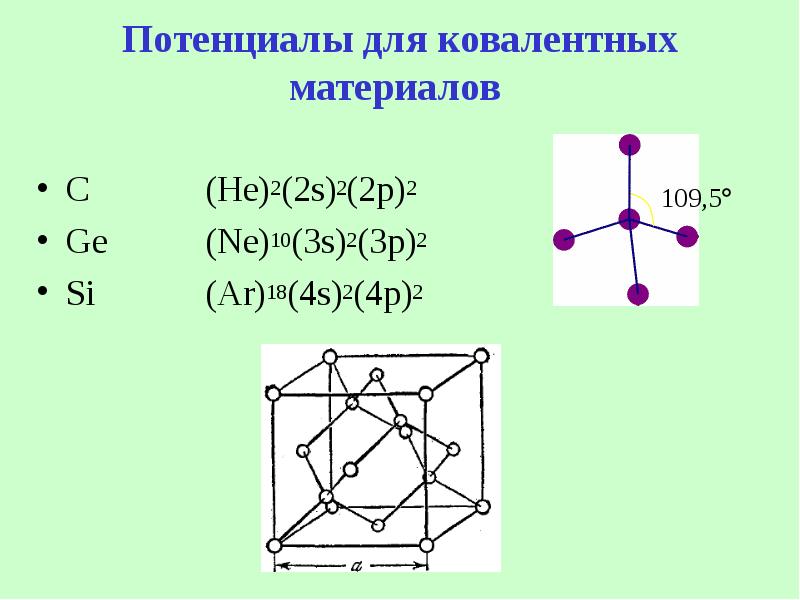

Потенциалы для ковалентных материалов C (He)2(2s)2(2p)2 Ge (Ne)10(3s)2(3p)2 Si (Ar)18(4s)2(4p)2

Слайд 45

Описание слайда:

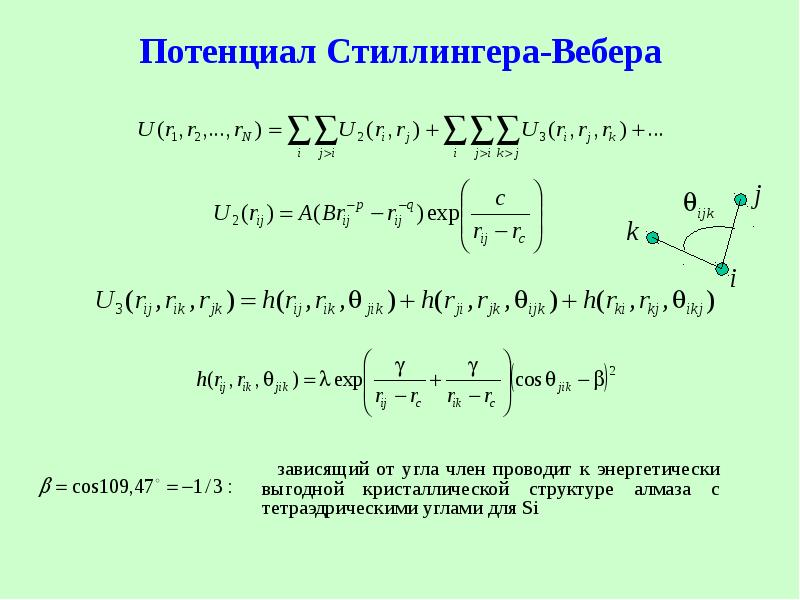

Потенциал Стиллингера-Вебера зависящий от угла член проводит к энергетически выгодной кристаллической структуре алмаза с тетраэдрическими углами для Si

Слайд 46

Описание слайда:

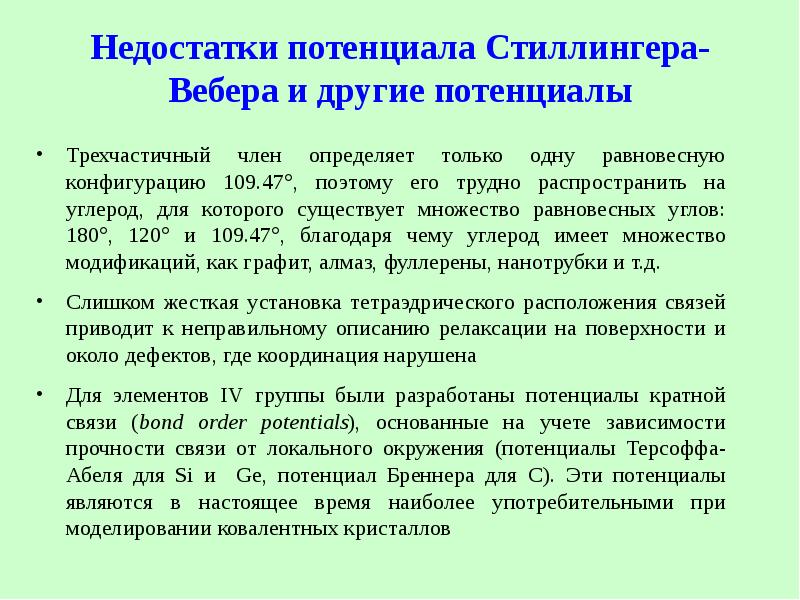

Недостатки потенциала Стиллингера-Вебера и другие потенциалы Трехчастичный член определяет только одну равновесную конфигурацию 109.47, поэтому его трудно распространить на углерод, для которого существует множество равновесных углов: 180, 120 и 109.47, благодаря чему углерод имеет множество модификаций, как графит, алмаз, фуллерены, нанотрубки и т.д. Слишком жесткая установка тетраэдрического расположения связей приводит к неправильному описанию релаксации на поверхности и около дефектов, где координация нарушена Для элементов IV группы были разработаны потенциалы кратной связи (bond order potentials), основанные на учете зависимости прочности связи от локального окружения (потенциалы Терсоффа-Абеля для Si и Ge, потенциал Бреннера для C). Эти потенциалы являются в настоящее время наиболее употребительными при моделировании ковалентных кристаллов
