Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Моделирование и проектирование технологий изготовления промышленных объектов Руководство практическое к Курсовому проекту. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Моделирование и проектирование технологий изготовления промышленных объектов Руководство практическое к Курсовому проекту

Слайд 2

Описание слайда:

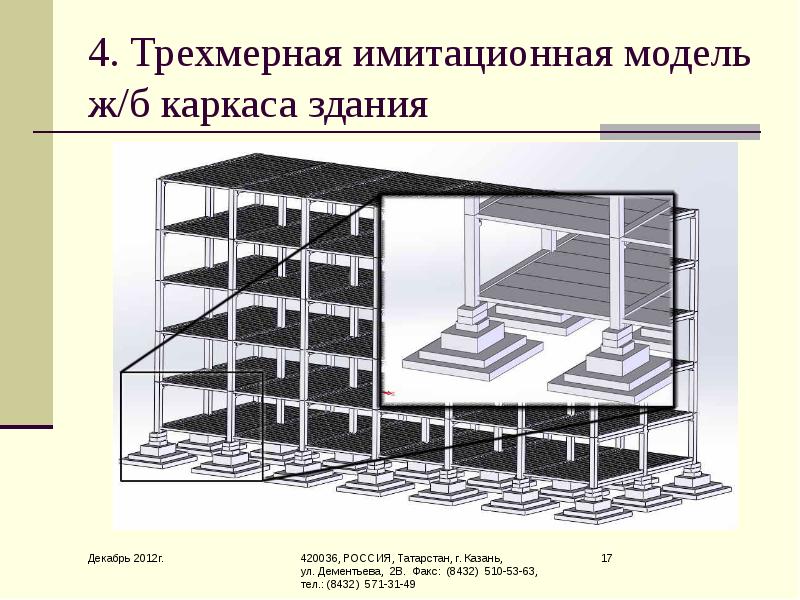

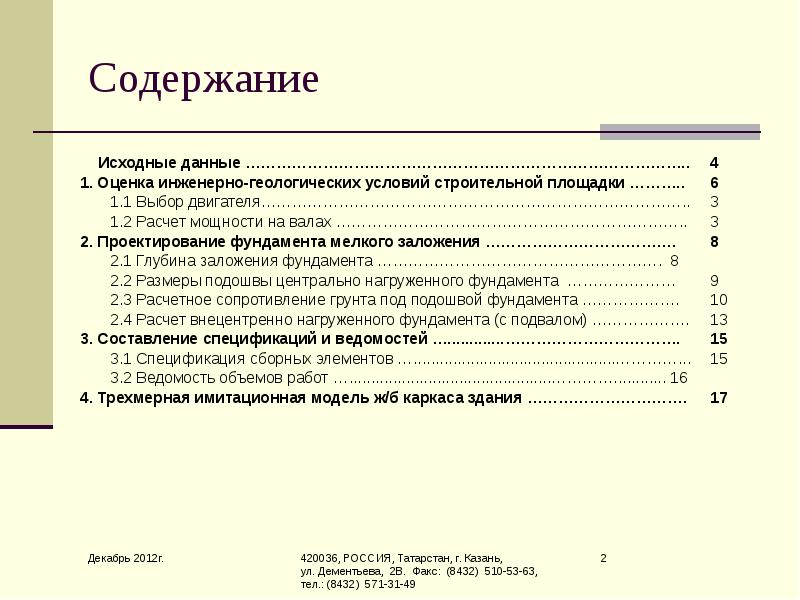

Содержание Исходные данные ………………………………………………………………………….. 4 1. Оценка инженерно-геологических условий строительной площадки ……….. 6 1.1 Выбор двигателя……………………………………………………………………….. 3 1.2 Расчет мощности на валах ………………………………………………………….. 3 2. Проектирование фундамента мелкого заложения ………………………………. 8 2.1 Глубина заложения фундамента ………………………………………………. 8 2.2 Размеры подошвы центрально нагруженного фундамента ………………… 9 2.3 Расчетное сопротивление грунта под подошвой фундамента ………………. 10 2.4 Расчет внецентренно нагруженного фундамента (с подвалом) ………………. 13 3. Составление спецификаций и ведомостей ….............……………………………. 15 3.1 Спецификация сборных элементов …..............................................…………... 15 3.2 Ведомость объемов работ …..............................................…………............ 16 4. Трехмерная имитационная модель ж/б каркаса здания …………………………. 17

Слайд 3

Описание слайда:

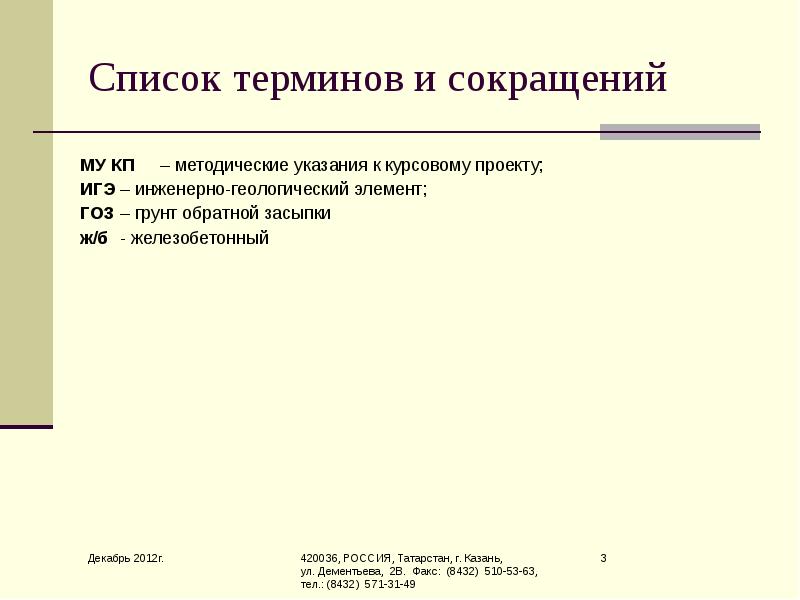

Список терминов и сокращений МУ КП – методические указания к курсовому проекту; ИГЭ – инженерно-геологический элемент; ГОЗ – грунт обратной засыпки ж/б - железобетонный

Слайд 4

Описание слайда:

Исходные данные (1#2) Здание проектного института (5 этажей) Конструктивные особенности сооружения 1. Несущие конструкции – сборный железобетонный каркас с продольным расположением ригелей, сечение колонн 400 х 400 мм. 2. Здание в осях 1-7 имеет подвал. Отметка чистого пола первого этажа +0.000 на 0.800 м выше отметки спланированной поверхности земли. Отметка пола подвала -2.4000 м

Слайд 5

Описание слайда:

Исходные данные (2#2) Физические свойства грунтов (г. Казань) Строительство ведется на песчаном грунте. Отапливаемое здание с полами по утепленному цокольному перекрытию (табл.12 МУ КП). Перечень нормативной документации:
