Слайд 1

Описание слайда:

Молибденовые сплавы Осинцев О.Е., Шалин А.В., Пожога В.А. методические указания к практической работе по курсу «Материаловедение и технология современных и перспективных материалов. Тугоплавкие металлы и сплавы на их основе». Дисциплина из профессионального цикла для студентов магистерской подготовки специальности 150100 Москва 2015

Слайд 2

Описание слайда:

Введение На практическом занятии студенты должны получить навыки анализа фазового состава и структуры молибденовых сплавов с использованием соответствующих диаграмм состояния. Они также должны научиться анализировать изменение структуры и свойств этих сплавов при пластической деформации и термической обработке. В качестве объекта исследования выбраны промышленные малолегированные жаропрочные молибденовые сплавы с карбидным уплотнителем систем Mo-Zr-C и Mo-Zr-Ti-C, а также высоколегированные сплавы систем Mo-W и Mo-Re. Литература Осинцев О.Е. Металловедение тугоплавких металлов и сплавов на их основе: учеб. пособие для ВУЗов.- М.: Машиностроение, 2013 – 156с., ил.

Слайд 3

Описание слайда:

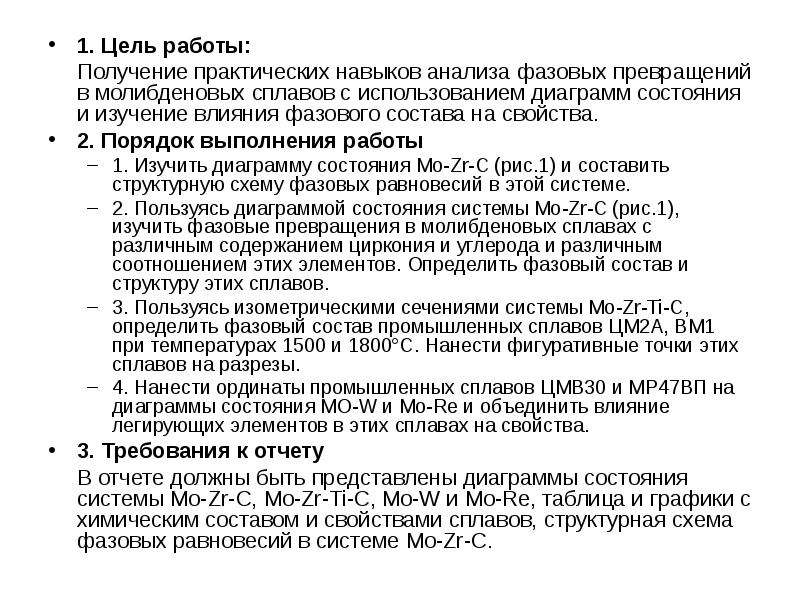

1. Цель работы: 1. Цель работы: Получение практических навыков анализа фазовых превращений в молибденовых сплавов с использованием диаграмм состояния и изучение влияния фазового состава на свойства. 2. Порядок выполнения работы 1. Изучить диаграмму состояния Mo-Zr-С (рис.1) и составить структурную схему фазовых равновесий в этой системе. 2. Пользуясь диаграммой состояния системы Mo-Zr-C (рис.1), изучить фазовые превращения в молибденовых сплавах с различным содержанием циркония и углерода и различным соотношением этих элементов. Определить фазовый состав и структуру этих сплавов. 3. Пользуясь изометрическими сечениями системы Mo-Zr-Ti-C, определить фазовый состав промышленных сплавов ЦМ2А, ВМ1 при температурах 1500 и 1800°С. Нанести фигуративные точки этих сплавов на разрезы. 4. Нанести ординаты промышленных сплавов ЦМВ30 и МР47ВП на диаграммы состояния MO-W и Mo-Re и объединить влияние легирующих элементов в этих сплавах на свойства. 3. Требования к отчету В отчете должны быть представлены диаграммы состояния системы Mo-Zr-C, Mo-Zr-Ti-C, Mo-W и Mo-Re, таблица и графики с химическим составом и свойствами сплавов, структурная схема фазовых равновесий в системе Mo-Zr-C.

Слайд 4

Описание слайда:

Химический состав, температура начала рекристаллизации и механические свойства молибденовых сплавов в отожженном состоянии

Слайд 5

Описание слайда:

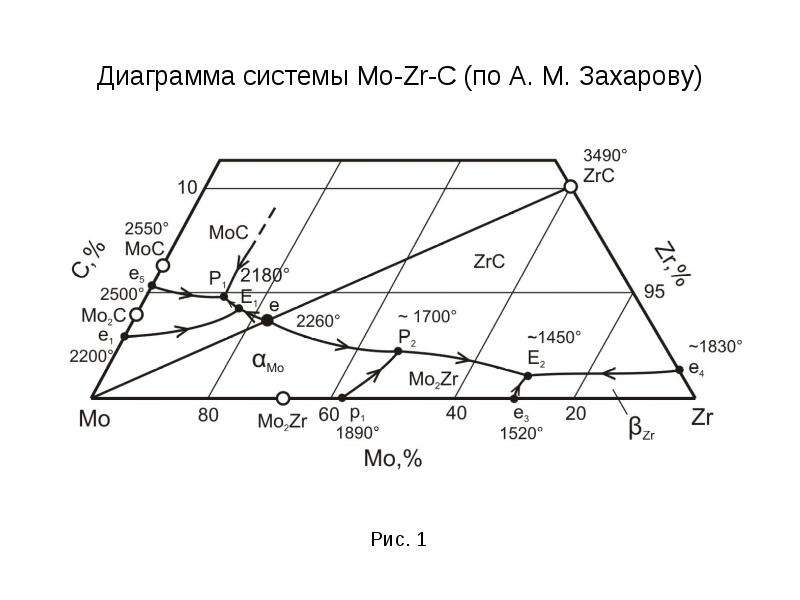

Диаграмма системы Mo-Zr-C (по А. М. Захарову)

Слайд 6

Описание слайда:

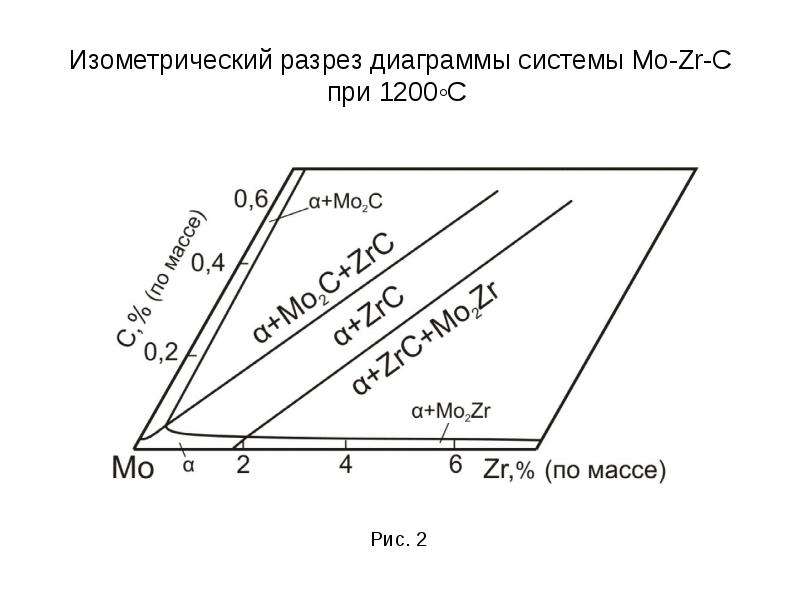

Изометрический разрез диаграммы системы Mo-Zr-C при 1200◦С

Слайд 7

Описание слайда:

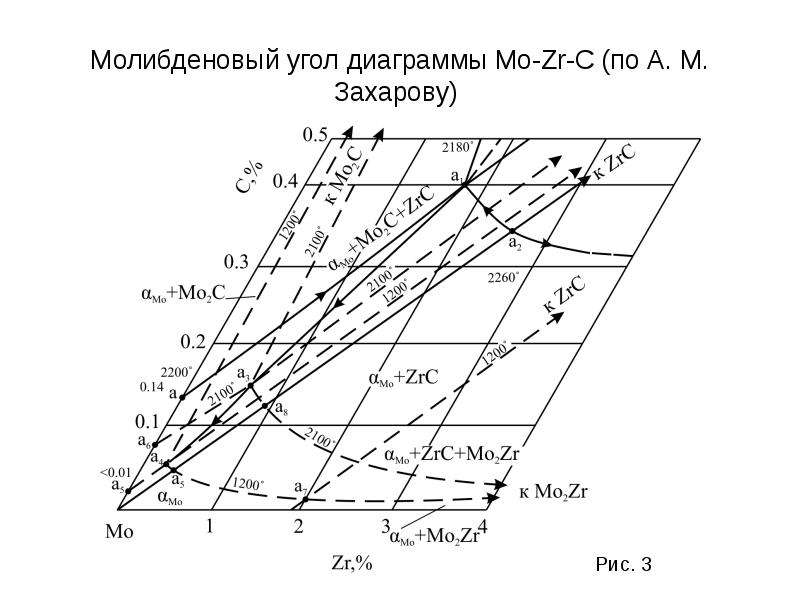

Молибденовый угол диаграммы Mo-Zr-C (по А. М. Захарову)

Слайд 8

Описание слайда:

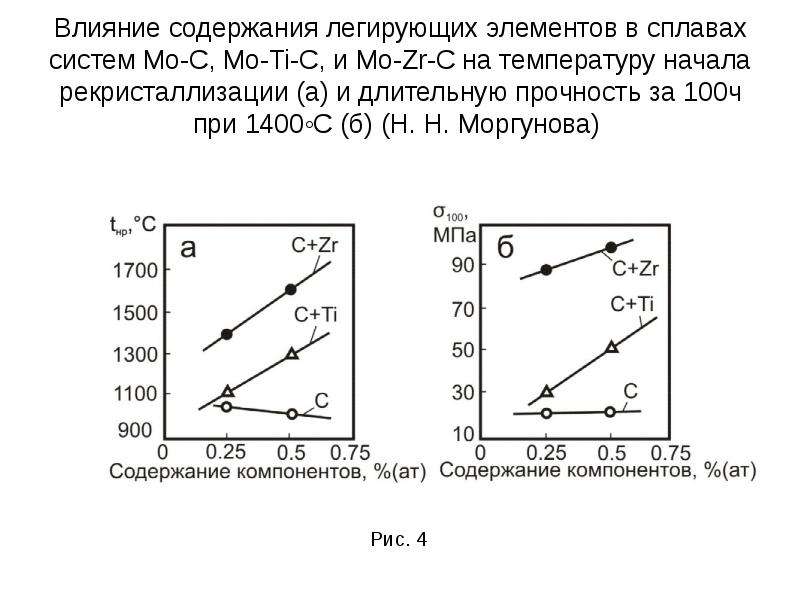

Влияние содержания легирующих элементов в сплавах систем Mo-C, Mo-Ti-C, и Mo-Zr-C на температуру начала рекристаллизации (а) и длительную прочность за 100ч при 1400◦С (б) (Н. Н. Моргунова)

Слайд 9

Описание слайда:

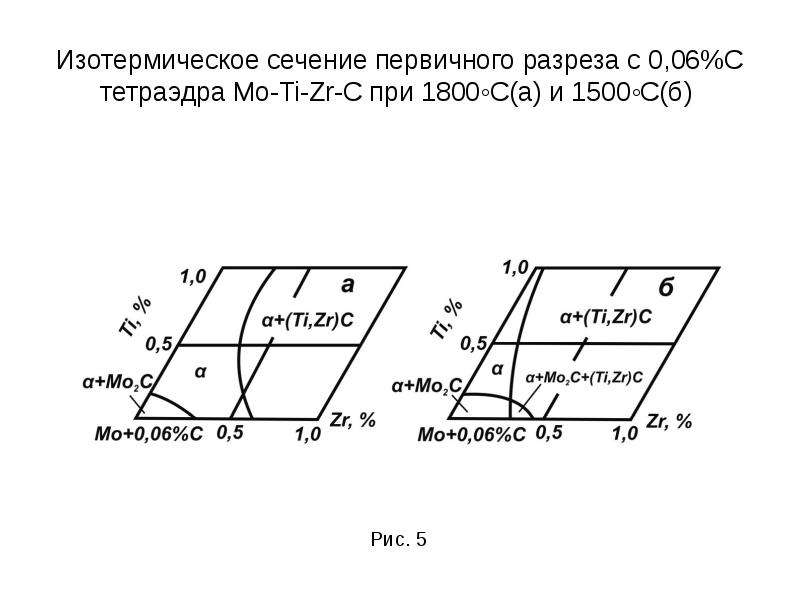

Изотермическое сечение первичного разреза с 0,06%С тетраэдра Mo-Ti-Zr-C при 1800◦С(а) и 1500◦С(б)

Слайд 10

Описание слайда:

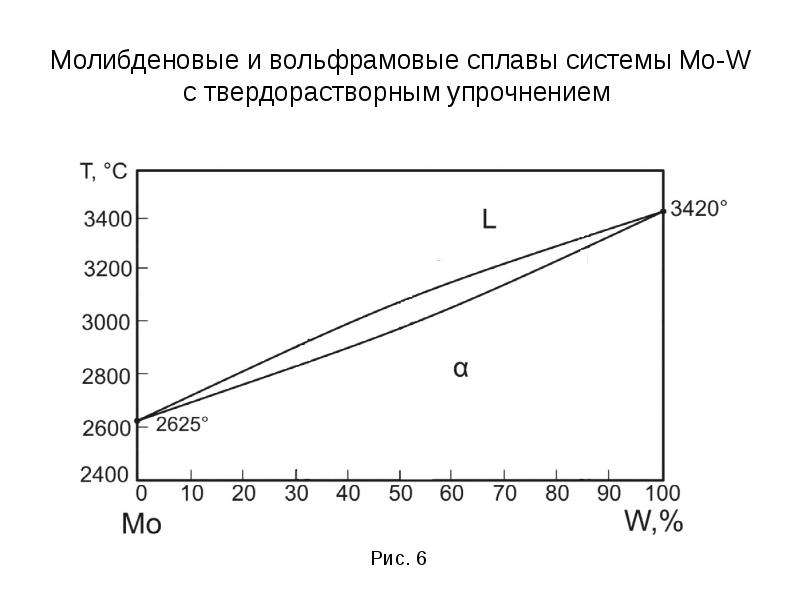

Молибденовые и вольфрамовые сплавы системы Mo-W с твердорастворным упрочнением

Слайд 11

Описание слайда:

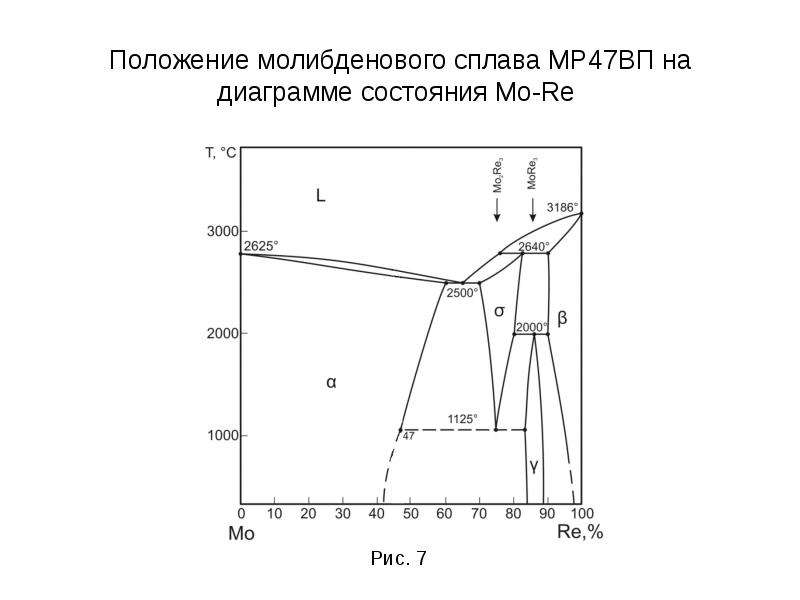

Положение молибденового сплава МР47ВП на диаграмме состояния Mo-Re

Слайд 12

Описание слайда:

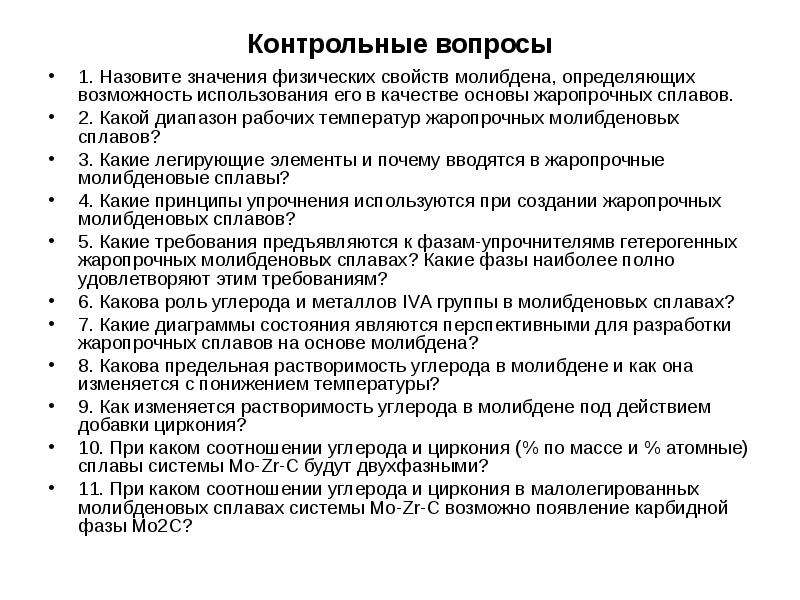

Контрольные вопросы 1. Назовите значения физических свойств молибдена, определяющих возможность использования его в качестве основы жаропрочных сплавов. 2. Какой диапазон рабочих температур жаропрочных молибденовых сплавов? 3. Какие легирующие элементы и почему вводятся в жаропрочные молибденовые сплавы? 4. Какие принципы упрочнения используются при создании жаропрочных молибденовых сплавов? 5. Какие требования предъявляются к фазам-упрочнителямв гетерогенных жаропрочных молибденовых сплавах? Какие фазы наиболее полно удовлетворяют этим требованиям? 6. Какова роль углерода и металлов IVА группы в молибденовых сплавах? 7. Какие диаграммы состояния являются перспективными для разработки жаропрочных сплавов на основе молибдена? 8. Какова предельная растворимость углерода в молибдене и как она изменяется с понижением температуры? 9. Как изменяется растворимость углерода в молибдене под действием добавки циркония? 10. При каком соотношении углерода и циркония (% по массе и % атомные) сплавы системы Mo-Zr-C будут двухфазными? 11. При каком соотношении углерода и циркония в малолегированных молибденовых сплавах системы Mo-Zr-C возможно появление карбидной фазы Mo2C?

Слайд 13

Описание слайда:

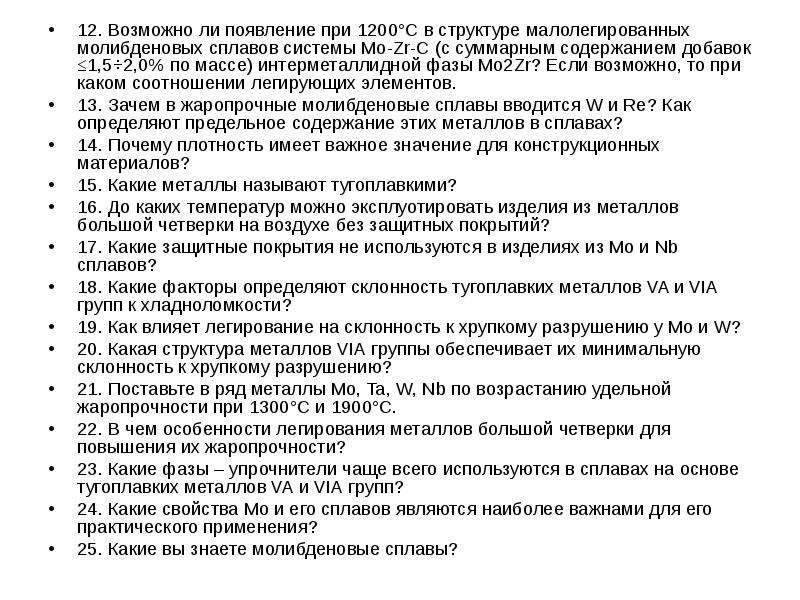

12. Возможно ли появление при 1200°С в структуре малолегированных молибденовых сплавов системы Mo-Zr-C (с суммарным содержанием добавок ≤1,5÷2,0% по массе) интерметаллидной фазы Mo2Zr? Если возможно, то при каком соотношении легирующих элементов. 12. Возможно ли появление при 1200°С в структуре малолегированных молибденовых сплавов системы Mo-Zr-C (с суммарным содержанием добавок ≤1,5÷2,0% по массе) интерметаллидной фазы Mo2Zr? Если возможно, то при каком соотношении легирующих элементов. 13. Зачем в жаропрочные молибденовые сплавы вводится W и Re? Как определяют предельное содержание этих металлов в сплавах? 14. Почему плотность имеет важное значение для конструкционных материалов? 15. Какие металлы называют тугоплавкими? 16. До каких температур можно эксплуотировать изделия из металлов большой четверки на воздухе без защитных покрытий? 17. Какие защитные покрытия не используются в изделиях из Mo и Nb сплавов? 18. Какие факторы определяют склонность тугоплавких металлов VA и VIA групп к хладноломкости? 19. Как влияет легирование на склонность к хрупкому разрушению у Mo и W? 20. Какая структура металлов VIA группы обеспечивает их минимальную склонность к хрупкому разрушению? 21. Поставьте в ряд металлы Mo, Ta, W, Nb по возрастанию удельной жаропрочности при 1300°С и 1900°С. 22. В чем особенности легирования металлов большой четверки для повышения их жаропрочности? 23. Какие фазы – упрочнители чаще всего используются в сплавах на основе тугоплавких металлов VA и VIA групп? 24. Какие свойства Mo и его сплавов являются наиболее важнами для его практического применения? 25. Какие вы знаете молибденовые сплавы?
