Слайд 1


УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 8 МУФТЫ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и...
Описание слайда:
УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 8 МУФТЫ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

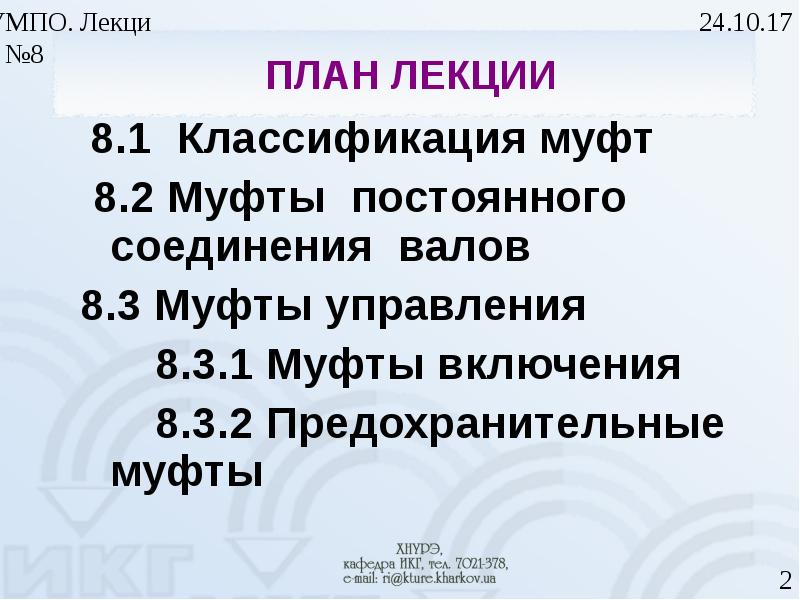

Слайд 2


ПЛАН ЛЕКЦИИ 8.1 Классификация муфт 8.2 Муфты постоянного соединения валов 8.3 Муфты управления 8.3.1 Муфты включения 8.3.2 Предохранительные муфты
Описание слайда:
ПЛАН ЛЕКЦИИ 8.1 Классификация муфт 8.2 Муфты постоянного соединения валов 8.3 Муфты управления 8.3.1 Муфты включения 8.3.2 Предохранительные муфты

Слайд 3


Классификация муфт
Описание слайда:
Классификация муфт

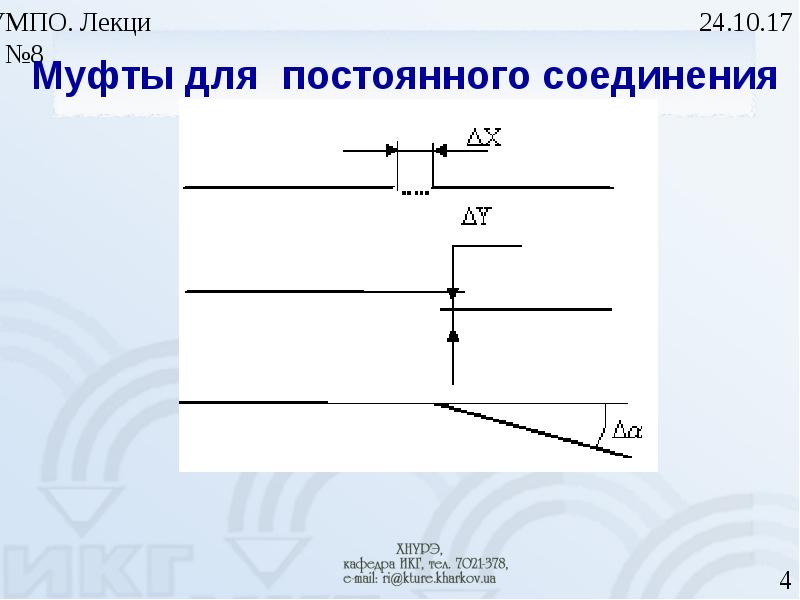

Слайд 4


Муфты для постоянного соединения
Описание слайда:
Муфты для постоянного соединения

Слайд 5


Муфты управления Муфты включения (сцепные) предназначены для периодического включения и выключения ведомой ветви привода.
Описание слайда:
Муфты управления Муфты включения (сцепные) предназначены для периодического включения и выключения ведомой ветви привода.

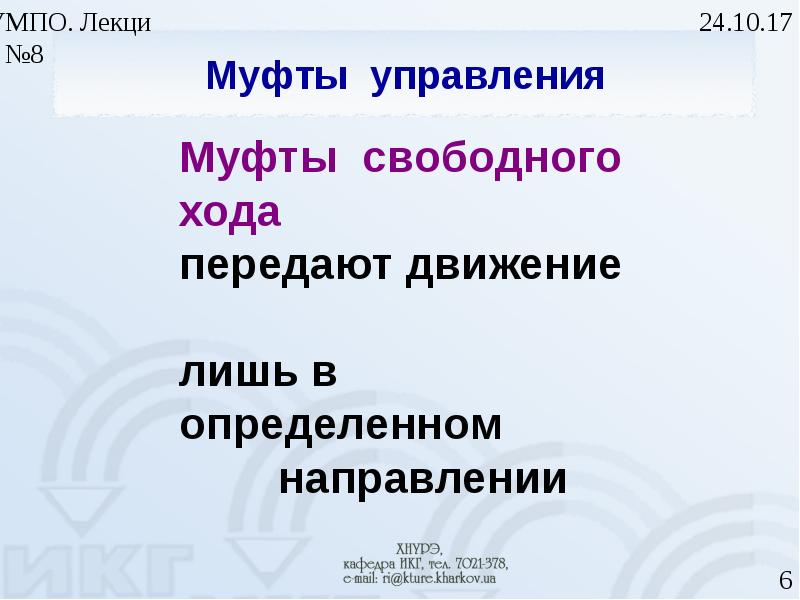

Слайд 6


Муфты управления Муфты свободного хода передают движение лишь в определенном направлении
Описание слайда:
Муфты управления Муфты свободного хода передают движение лишь в определенном направлении

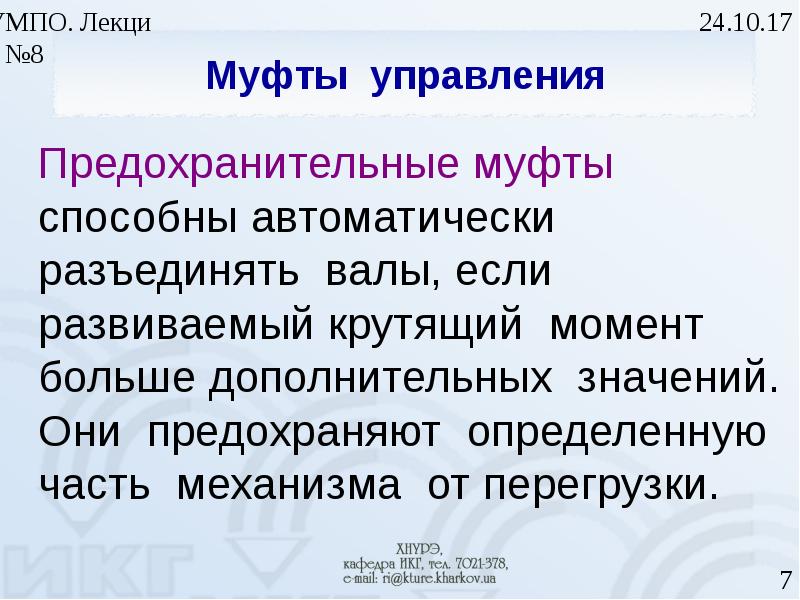

Слайд 7


Муфты управления Предохранительные муфты способны автоматически разъединять валы, если развиваемый крутящий момент больше дополнительных значений....
Описание слайда:
Муфты управления Предохранительные муфты способны автоматически разъединять валы, если развиваемый крутящий момент больше дополнительных значений. Они предохраняют определенную часть механизма от перегрузки.

Слайд 8


Муфты постоянного соединения
Описание слайда:
Муфты постоянного соединения

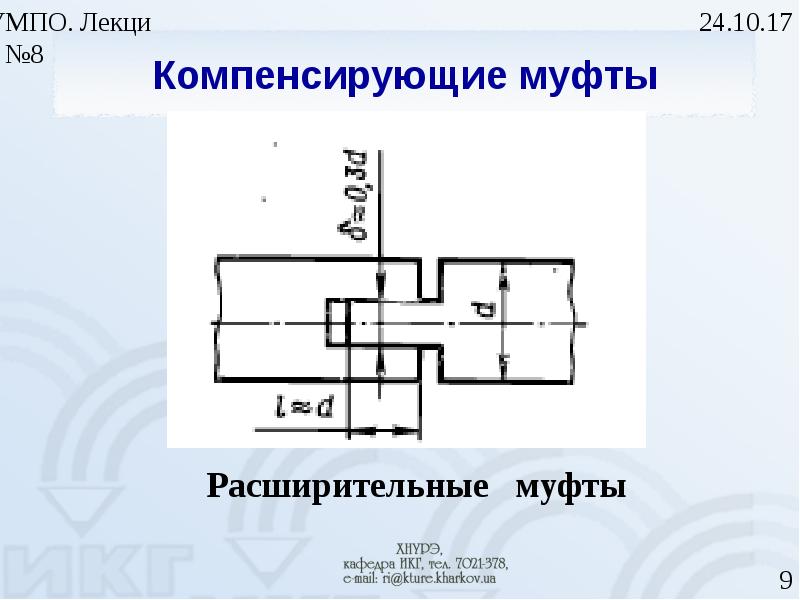

Слайд 9


Компенсирующие муфты
Описание слайда:
Компенсирующие муфты

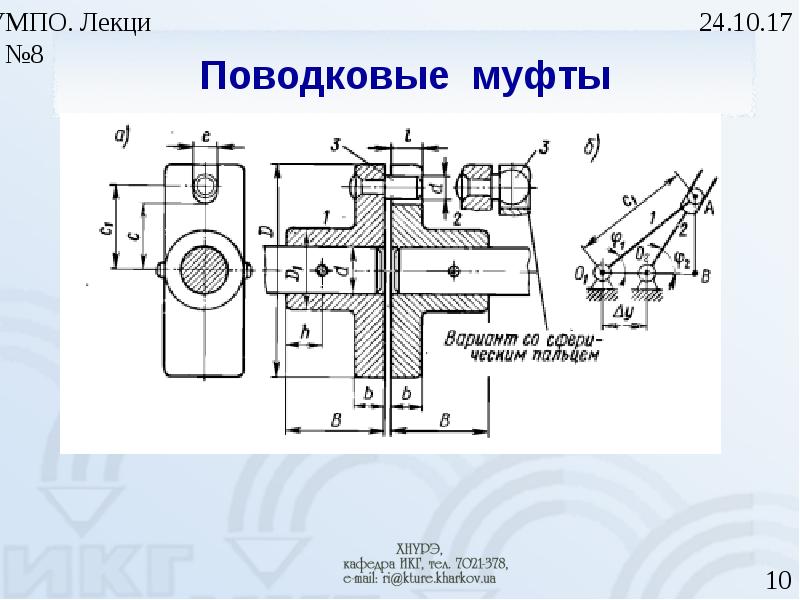

Слайд 10


Поводковые муфты
Описание слайда:
Поводковые муфты

Слайд 11


Поводковые муфты
Описание слайда:
Поводковые муфты

Слайд 12


Упругие поводковые муфты (эластичные муфты)
Описание слайда:
Упругие поводковые муфты (эластичные муфты)

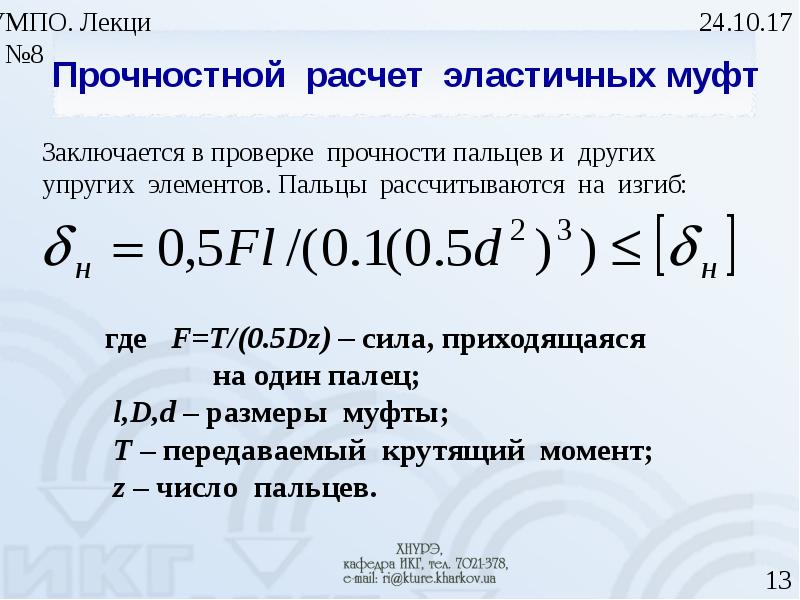

Слайд 13


Прочностной расчет эластичных муфт
Описание слайда:
Прочностной расчет эластичных муфт

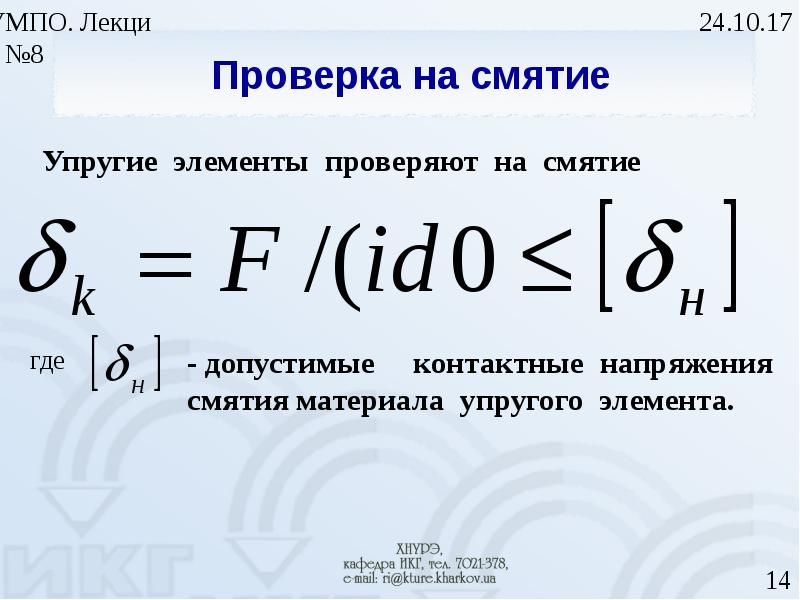

Слайд 14


Проверка на смятие
Описание слайда:
Проверка на смятие

Слайд 15


Мембранные муфты
Описание слайда:
Мембранные муфты

Слайд 16


Крестовые муфты
Описание слайда:
Крестовые муфты

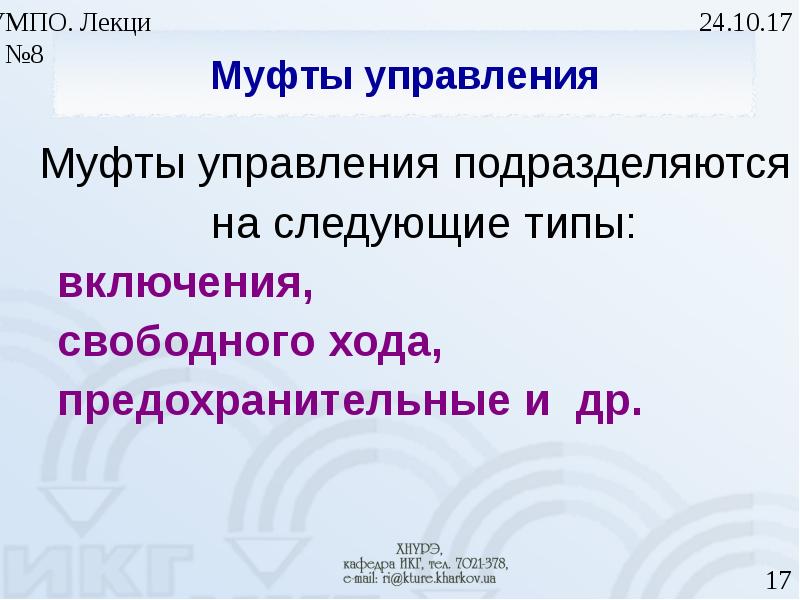

Слайд 17


Муфты управления Муфты управления подразделяются на следующие типы: включения, свободного хода, предохранительные и др.
Описание слайда:
Муфты управления Муфты управления подразделяются на следующие типы: включения, свободного хода, предохранительные и др.

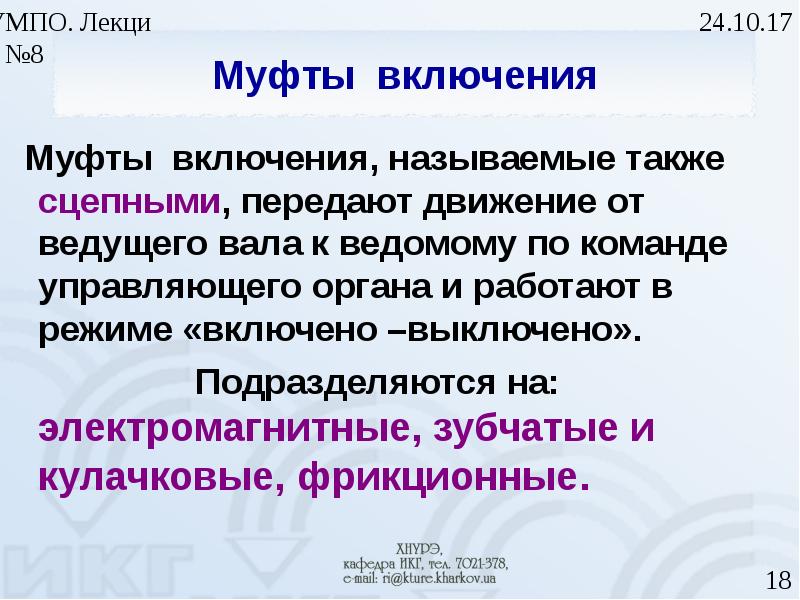

Слайд 18


Муфты включения Муфты включения, называемые также сцепными, передают движение от ведущего вала к ведомому по команде управляющего органа и работают в...
Описание слайда:
Муфты включения Муфты включения, называемые также сцепными, передают движение от ведущего вала к ведомому по команде управляющего органа и работают в режиме «включено –выключено». Подразделяются на: электромагнитные, зубчатые и кулачковые, фрикционные.

Слайд 19


Электромагнитные муфты
Описание слайда:
Электромагнитные муфты

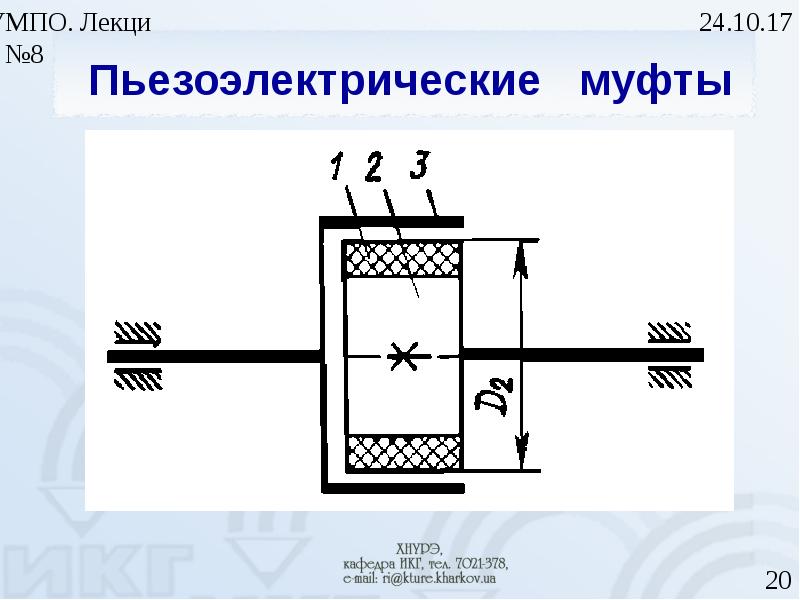

Слайд 20


Пьезоэлектрические муфты
Описание слайда:
Пьезоэлектрические муфты

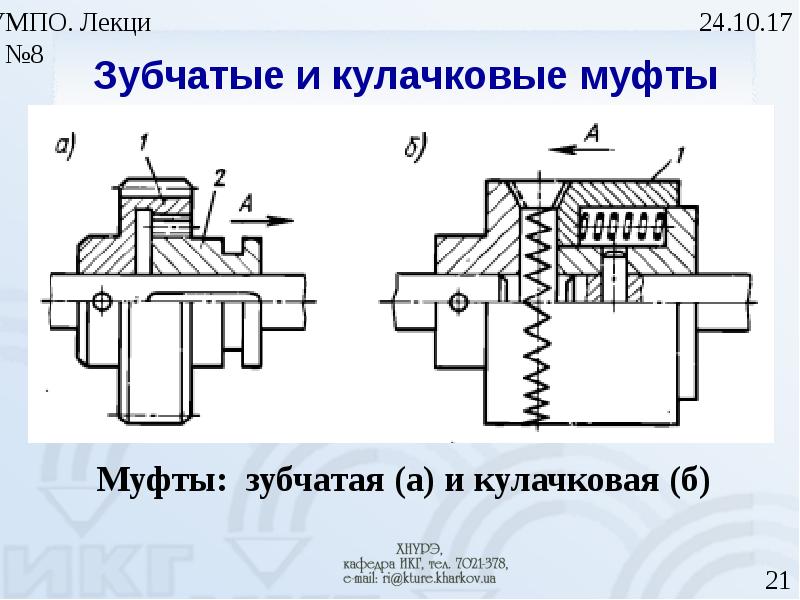

Слайд 21


Зубчатые и кулачковые муфты
Описание слайда:
Зубчатые и кулачковые муфты

Слайд 22


Фрикционные муфты включения
Описание слайда:
Фрикционные муфты включения

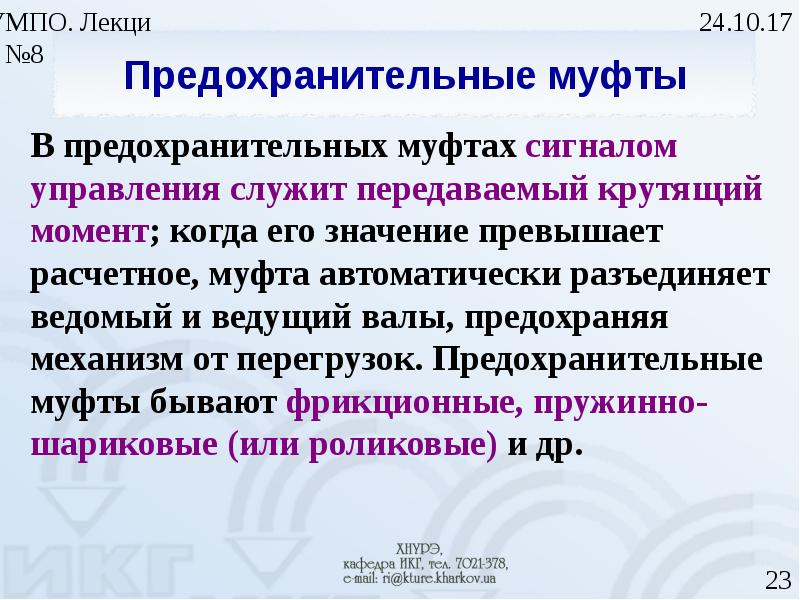

Слайд 23


Предохранительные муфты
Описание слайда:
Предохранительные муфты

Слайд 24


Предохранительная фрикционная муфта
Описание слайда:
Предохранительная фрикционная муфта

Слайд 25


Предохранительная фрикционная муфта
Описание слайда:
Предохранительная фрикционная муфта

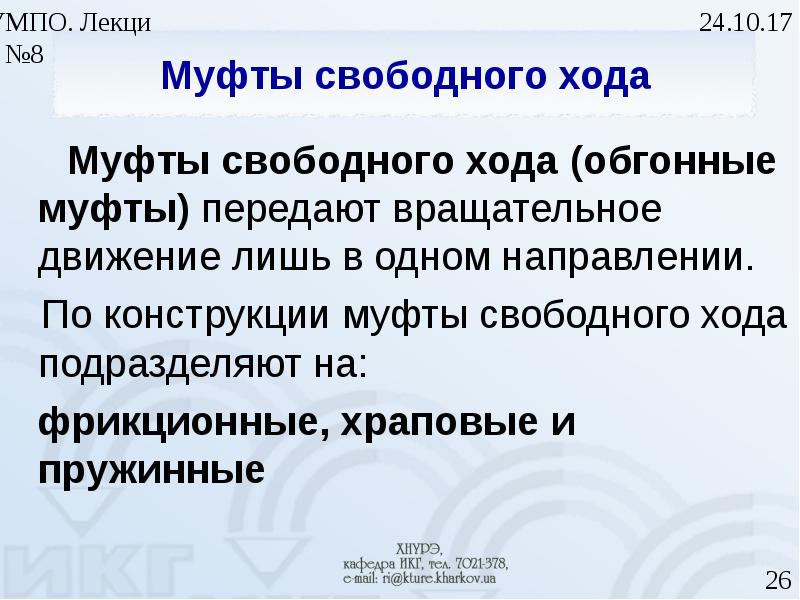

Слайд 26


Муфты свободного хода Муфты свободного хода (обгонные муфты) передают вращательное движение лишь в одном направлении. По конструкции муфты свободного...
Описание слайда:
Муфты свободного хода Муфты свободного хода (обгонные муфты) передают вращательное движение лишь в одном направлении. По конструкции муфты свободного хода подразделяют на: фрикционные, храповые и пружинные

Слайд 27


Муфты свободного хода
Описание слайда:
Муфты свободного хода

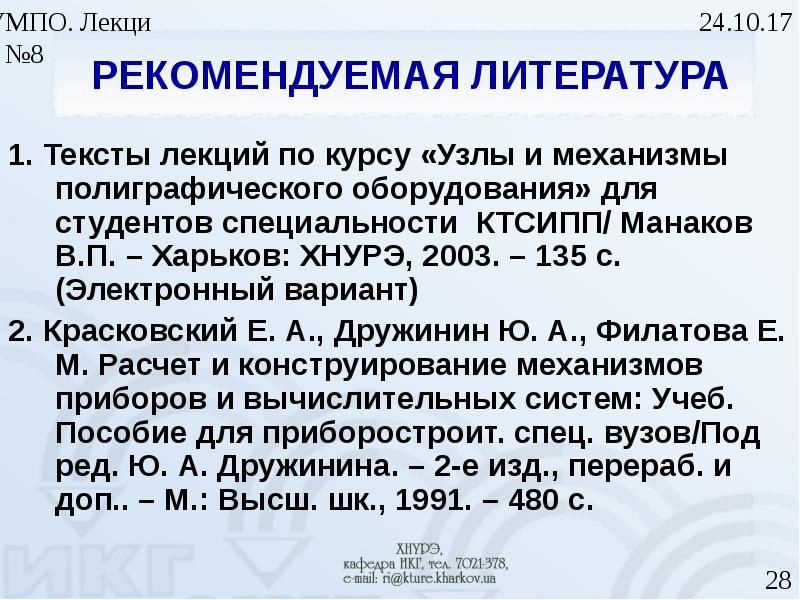

Слайд 28


РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П....
Описание слайда:
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

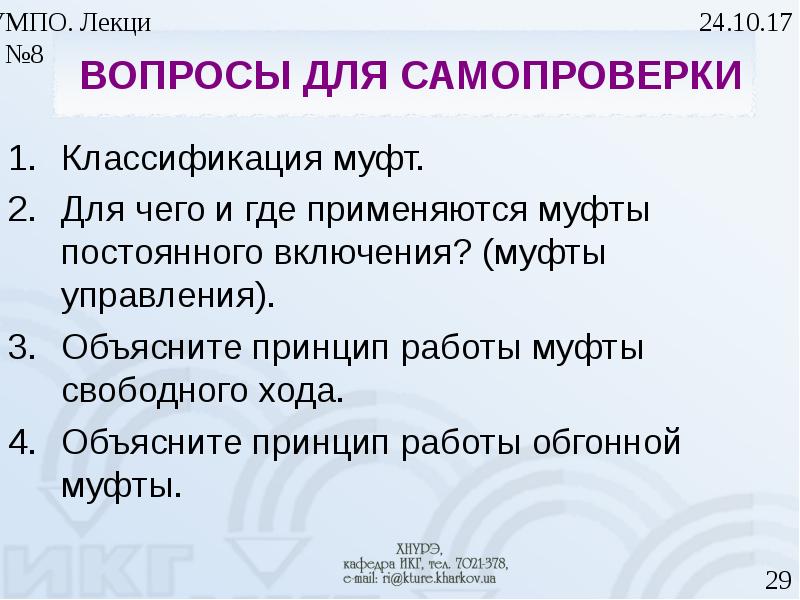

Слайд 29


ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Классификация муфт. Для чего и где применяются муфты постоянного включения? (муфты управления). Объясните принцип работы...
Описание слайда:
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Классификация муфт. Для чего и где применяются муфты постоянного включения? (муфты управления). Объясните принцип работы муфты свободного хода. Объясните принцип работы обгонной муфты.
