Вы можете ознакомиться и скачать презентацию на тему Подбор соединительной муфты. Доклад-сообщение содержит 6 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Подбор соединительной муфты

Слайд 2

Описание слайда:

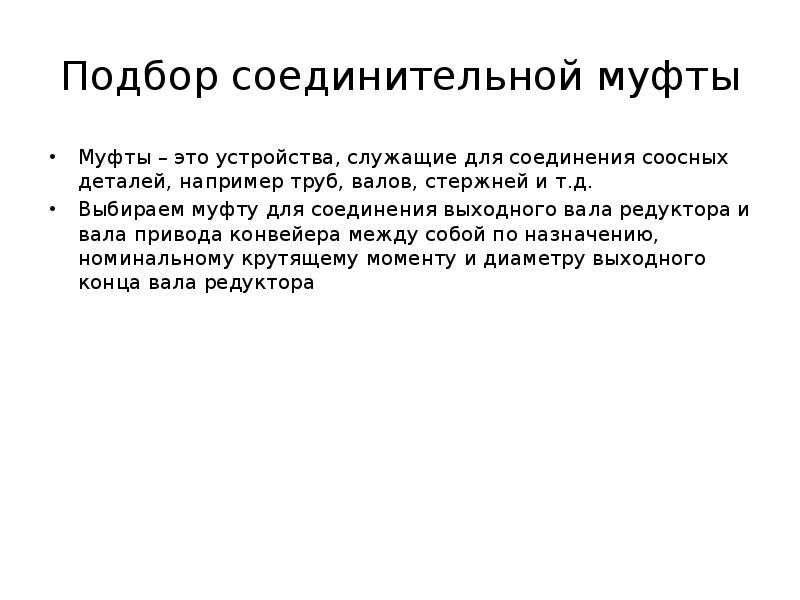

Подбор соединительной муфты Муфты – это устройства, служащие для соединения соосных деталей, например труб, валов, стержней и т.д. Выбираем муфту для соединения выходного вала редуктора и вала привода конвейера между собой по назначению, номинальному крутящему моменту и диаметру выходного конца вала редуктора

Слайд 3

Описание слайда:

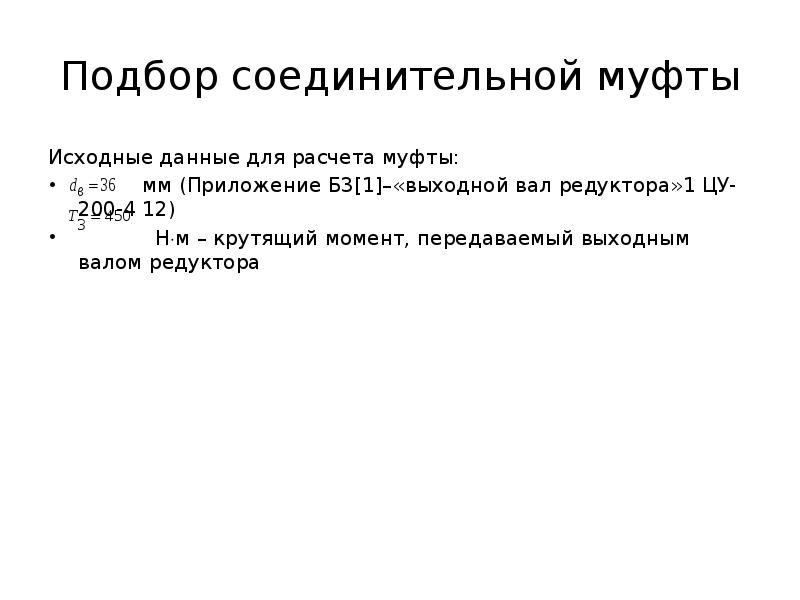

Подбор соединительной муфты Исходные данные для расчета муфты: мм (Приложение Б3[1]–«выходной вал редуктора»1 ЦУ-200-4 12) Нм – крутящий момент, передаваемый выходным валом редуктора

Слайд 4

Описание слайда:

Подбор соединительной муфты Расчетный крутящий момент определяется по формуле: ; где – коэффициент режима работы; Для ленточных конвейеров Принимаем Нм Выбираем кулачково-дисковую муфту типа 630-36-1У3 ГОСТ Р 20720-93
