Слайд 1

Описание слайда:

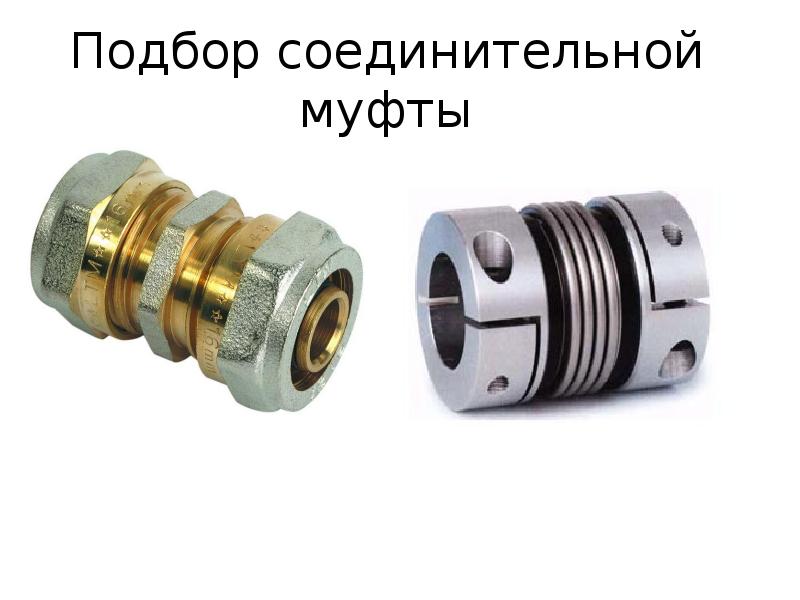

Подбор соединительной муфты

Слайд 2

Описание слайда:

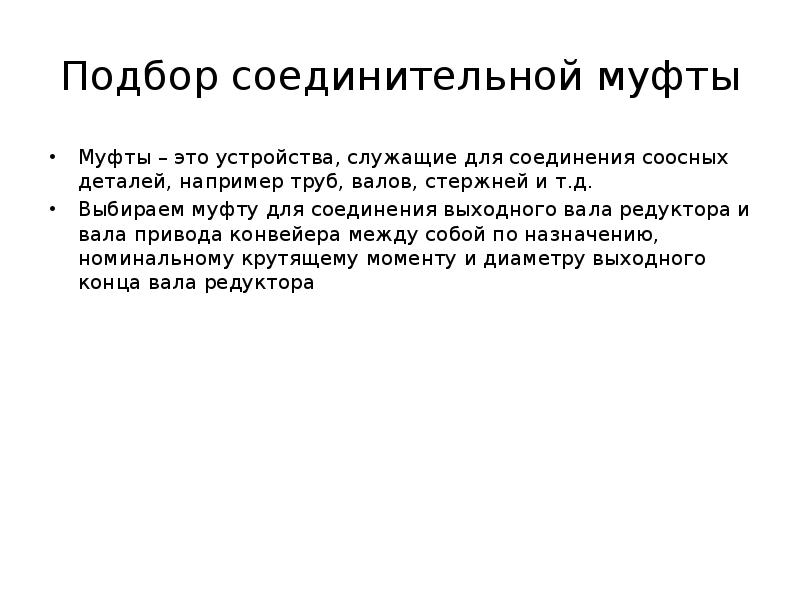

Подбор соединительной муфты Муфты – это устройства, служащие для соединения соосных деталей, например труб, валов, стержней и т.д. Выбираем муфту для соединения выходного вала редуктора и вала привода конвейера между собой по назначению, номинальному крутящему моменту и диаметру выходного конца вала редуктора

Слайд 3

Описание слайда:

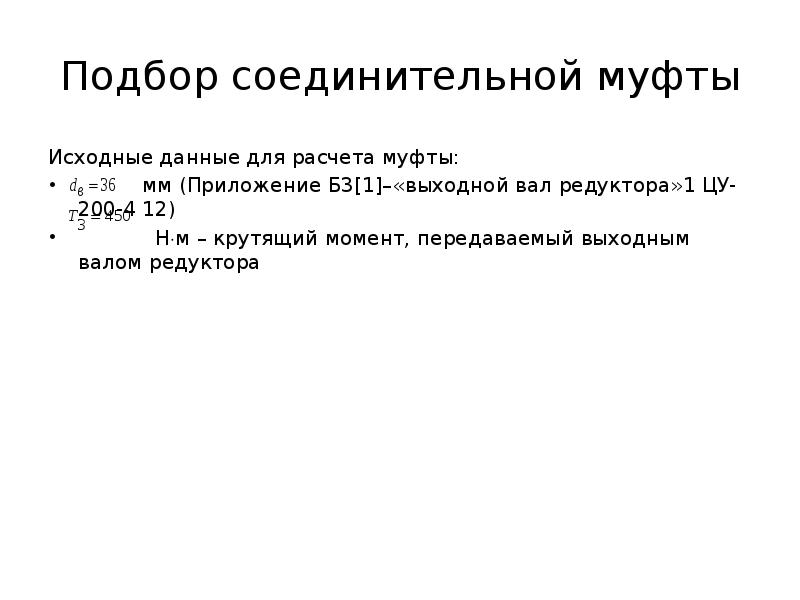

Подбор соединительной муфты Исходные данные для расчета муфты: мм (Приложение Б3[1]–«выходной вал редуктора»1 ЦУ-200-4 12) Нм – крутящий момент, передаваемый выходным валом редуктора

Слайд 4

Описание слайда:

Подбор соединительной муфты Расчетный крутящий момент определяется по формуле: ; где – коэффициент режима работы; Для ленточных конвейеров Принимаем Нм Выбираем кулачково-дисковую муфту типа 630-36-1У3 ГОСТ Р 20720-93

Слайд 5

Описание слайда:

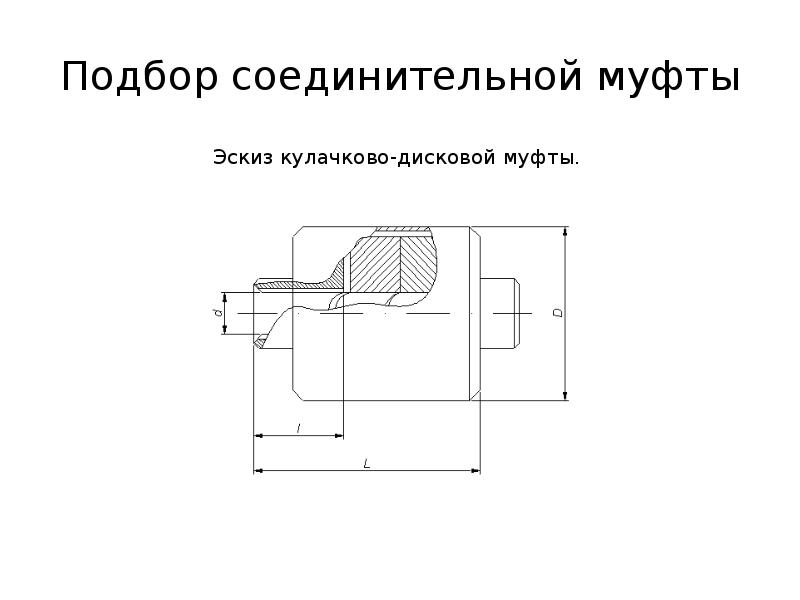

Подбор соединительной муфты Эскиз кулачково-дисковой муфты.

Слайд 6

Описание слайда:

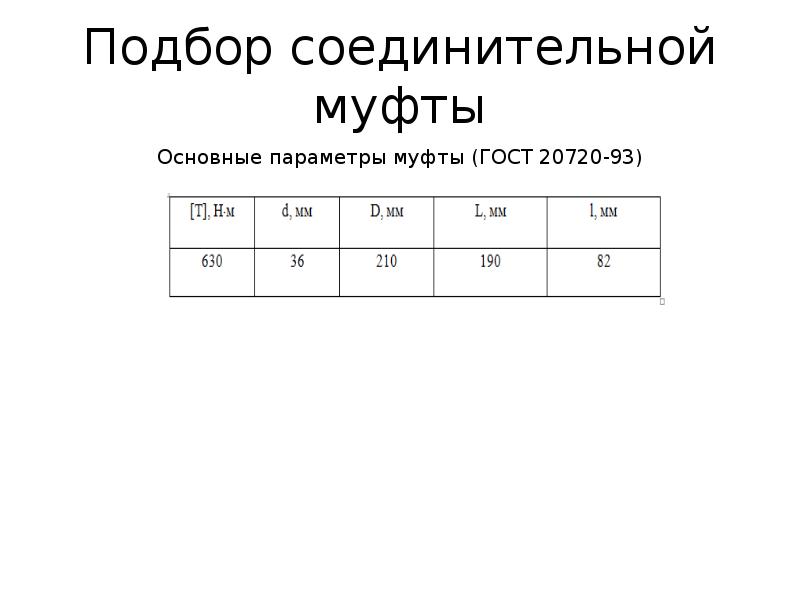

Подбор соединительной муфты Основные параметры муфты (ГОСТ 20720-93)

Слайд 7

Описание слайда:

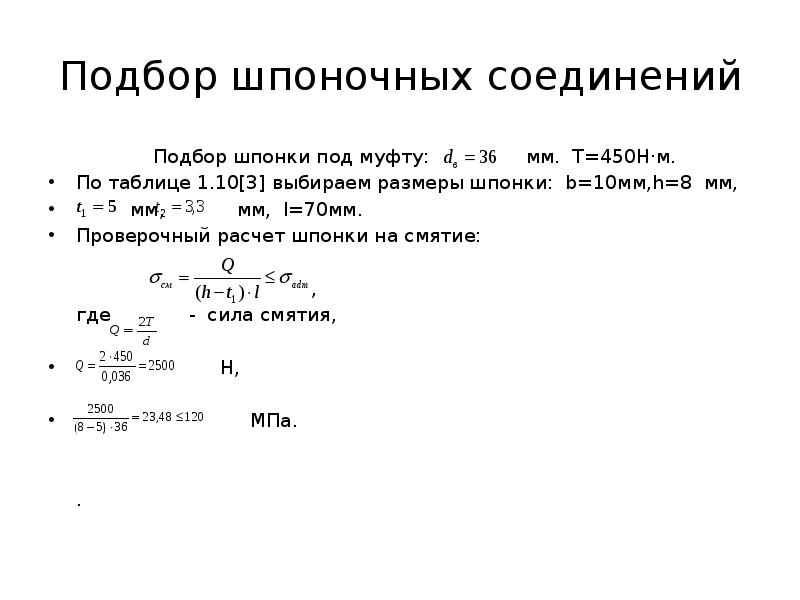

Подбор шпоночных соединений Подбор шпонки под муфту: мм. T=450Н·м. По таблице 1.10[3] выбираем размеры шпонки: b=10мм,h=8 мм, мм, мм, l=70мм. Проверочный расчет шпонки на смятие: , где - сила смятия, Н, МПа. .
