Вы можете ознакомиться и скачать презентацию на тему Надежность технических систем и техногенный риск. Доклад-сообщение содержит 39 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Надежность технических систем и техногенный риск Введение. Основные понятия и определения

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

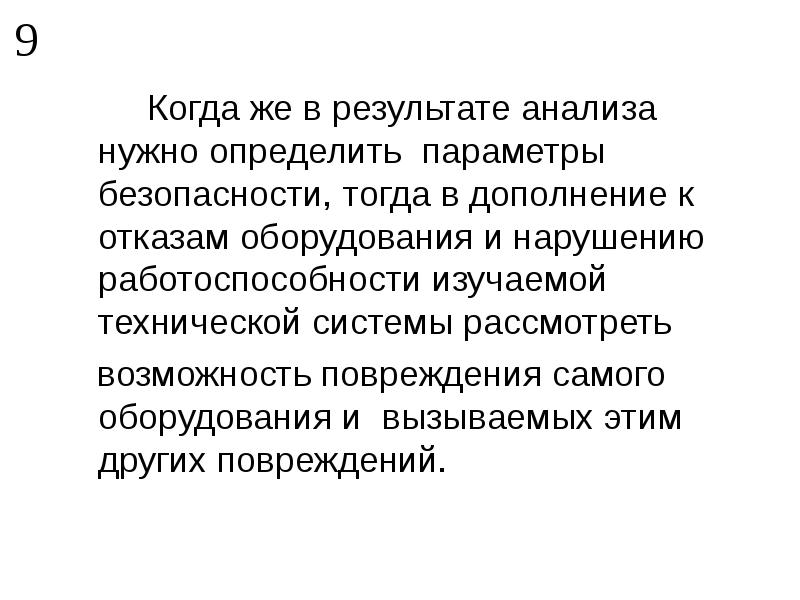

9 Когда же в результате анализа нужно определить параметры безопасности, тогда в дополнение к отказам оборудования и нарушению работоспособности изучаемой технической системы рассмотреть возможность повреждения самого оборудования и вызываемых этим других повреждений.

Слайд 9

Описание слайда:

10 Анализ безопасности: необходимо рассмотреть

Слайд 10

Описание слайда:

11 Если в ходе анализа безопасности учитывается возможность отказов в системе, то проводится анализ риска для того, чтобы определить последствия отказов в виде ущерба, наносимого: Оборудованию Людям, находящимся вблизи него

Слайд 11

Описание слайда:

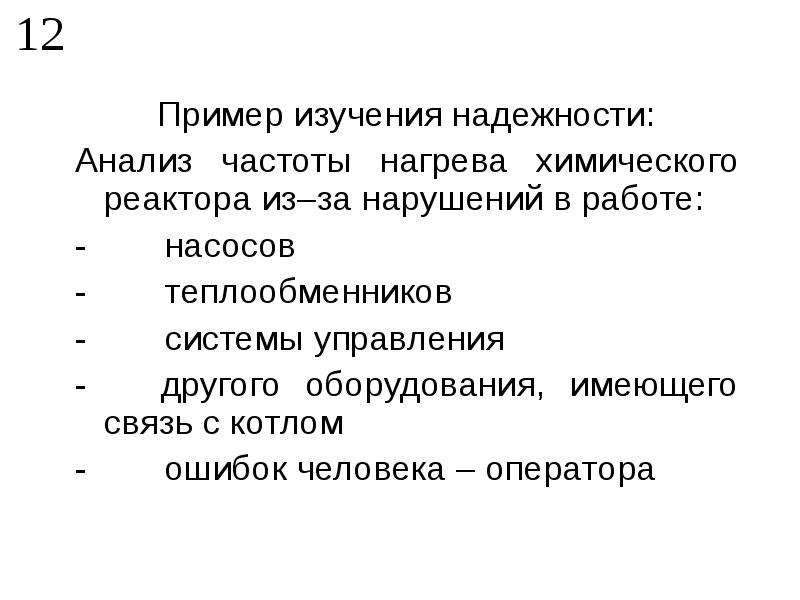

12 Пример изучения надежности: Анализ частоты нагрева химического реактора из–за нарушений в работе: - насосов - теплообменников - системы управления - другого оборудования, имеющего связь с котлом - ошибок человека – оператора

Слайд 12

Описание слайда:

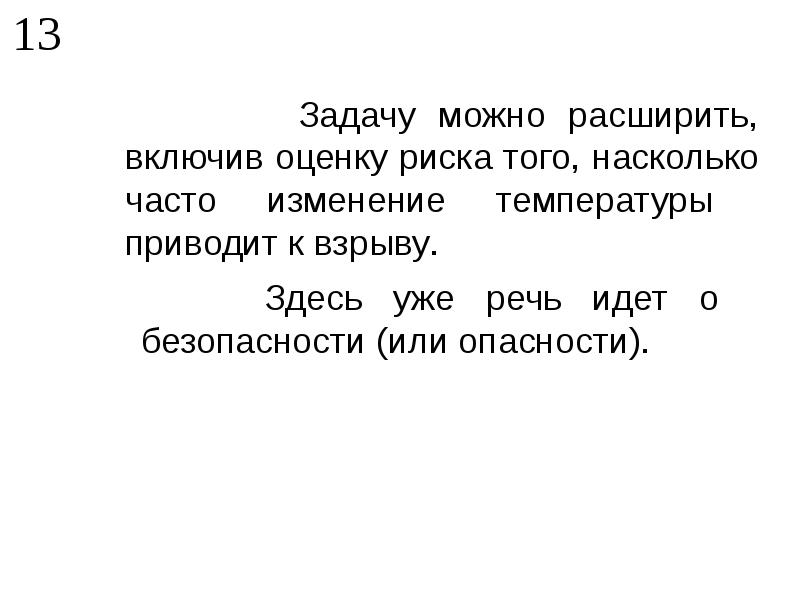

13 Задачу можно расширить, включив оценку риска того, насколько часто изменение температуры приводит к взрыву.

Слайд 13

Описание слайда:

14 Для полноты изучения вопросов безопасности проверить: - перегревается ли химический реактор при отсутствии отказов оборудования или нарушения правил его эксплуатации - наличие других причин, не относящихся к конструкции. Последствиями взрыва могут быть - небольшие повреждения в результате разбрасывания осколков; - полная катастрофа в результате пожара.

Слайд 14

Описание слайда:

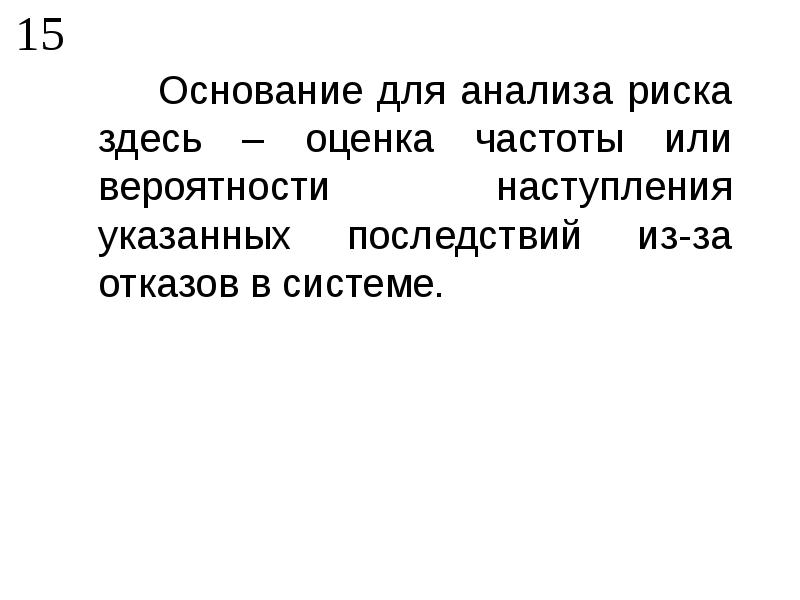

15 Основание для анализа риска здесь – оценка частоты или вероятности наступления указанных последствий из-за отказов в системе.

Слайд 15

Описание слайда:

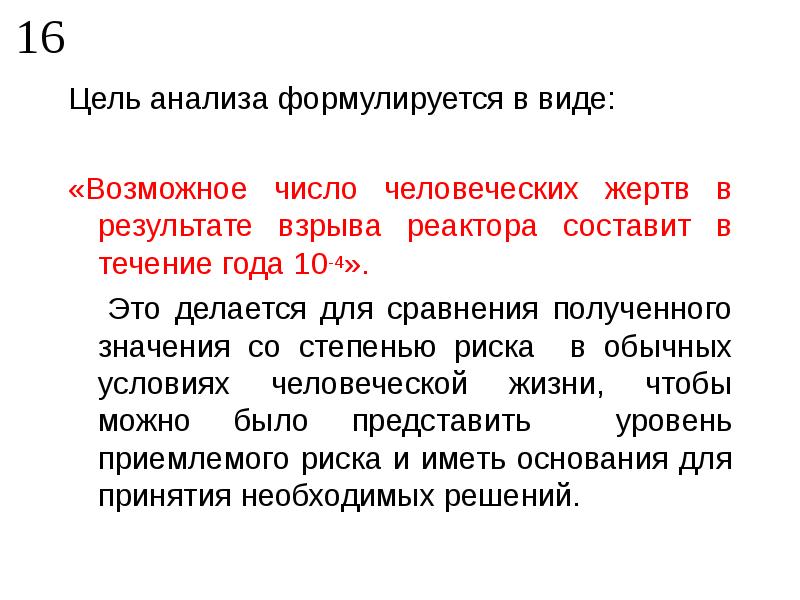

16 Цель анализа формулируется в виде: «Возможное число человеческих жертв в результате взрыва реактора составит в течение года 10-4». Это делается для сравнения полученного значения со степенью риска в обычных условиях человеческой жизни, чтобы можно было представить уровень приемлемого риска и иметь основания для принятия необходимых решений.

Слайд 16

Описание слайда:

17 Надежность, как комплексное свойство технического объекта (прибора, устройства, машины, системы).

Слайд 17

Описание слайда:

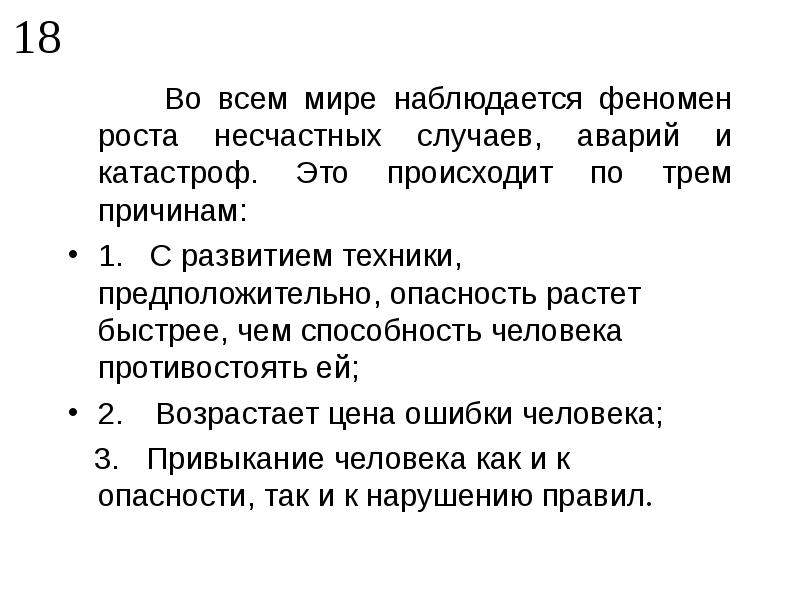

18 Во всем мире наблюдается феномен роста несчастных случаев, аварий и катастроф. Это происходит по трем причинам: 1. С развитием техники, предположительно, опасность растет быстрее, чем способность человека противостоять ей; 2. Возрастает цена ошибки человека; 3. Привыкание человека как и к опасности, так и к нарушению правил.

Слайд 18

Описание слайда:

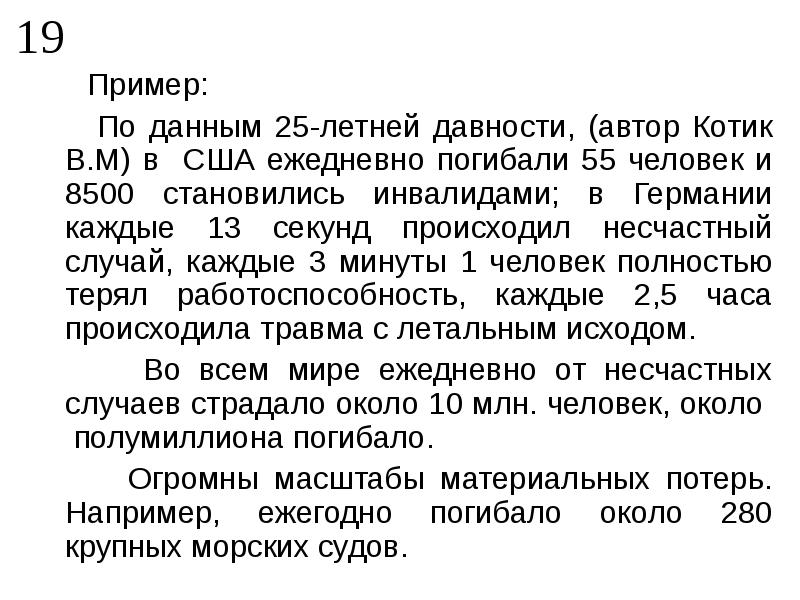

19 Пример: По данным 25-летней давности, (автор Котик В.М) в США ежедневно погибали 55 человек и 8500 становились инвалидами; в Германии каждые 13 секунд происходил несчастный случай, каждые 3 минуты 1 человек полностью терял работоспособность, каждые 2,5 часа происходила травма с летальным исходом. Во всем мире ежедневно от несчастных случаев страдало около 10 млн. человек, около полумиллиона погибало. Огромны масштабы материальных потерь. Например, ежегодно погибало около 280 крупных морских судов.

Слайд 19

Описание слайда:

20 Цитаты из речи академика Моисеева на Международной теоретической конференции, посвященной охране окружающей среды и защите мира: 1.« Человечество вступило в новую эру своего существования, когда потенциальная мощь, создаваемых ими средств воздействия на среду обитания становится соизмеримой с могучими силами природы планеты». 2.«Опасности неразумного использования современной биохимической мощи подстерегают нас повсюду, и дальнейшее развитие человечества, процесс цивилизации все больше нуждается в научном прогнозировании возможных ситуаций с учетом экономического императива».

Слайд 20

Описание слайда:

21 Надежность – свойство объекта сохранять во времени в установленных пределах все параметры, обеспечивающие выполнение требуемых функций в заданных условиях эксплуатации.

Слайд 21

Описание слайда:

22 В теории надежности (Решетов, 2) рассматриваются следующие обобщенные объекты: Изделие – единица продукции, выпускаемая данным производственным подразделением (участком, цехом, предприятием (например, заклепка, подшипник. двигатель и др.); Элемент – простейшая при данном рассмотрении составная часть изделия. Может состоять из многих деталей; Система – совокупность совместно действующих элементов, предназначенная для самостоятельного выполнения 1 в заданных функций.

Слайд 22

Описание слайда:

23 Содержание понятий элемента и системы изменяются, согласно постановке задачи. Например, машина может рассматриваться как: - система (оценивается надежность машины); - элемент (оценивается комплекс взаимодействующих машин).

Слайд 23

Описание слайда:

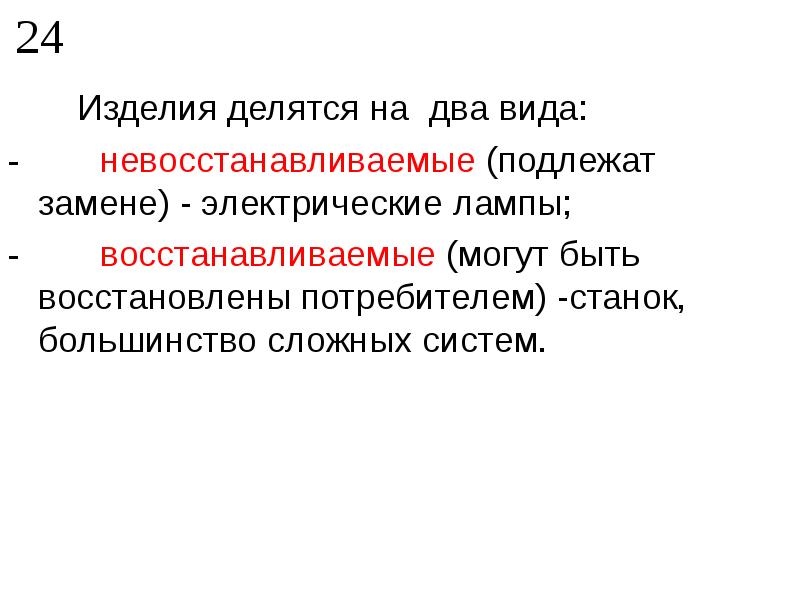

24 Изделия делятся на два вида: - невосстанавливаемые (подлежат замене) - электрические лампы; - восстанавливаемые (могут быть восстановлены потребителем) -станок, большинство сложных систем.

Слайд 24

Описание слайда:

25 Надежность характеризуется состояниями и событиями. Работоспособность - состояние изделия, в котором оно способно выполнять нормально заданные функции с параметрами, заданных в технической документации. Исправность – состояние изделия, будучи в котором, оно удовлетворяет всем требованиям (исправно = работоспособно). Неисправность - состояние изделия, будучи в котором, оно не соответствует хотя бы одному из требований технической документации.

Слайд 25

Описание слайда:

26 Различают неисправности: - приводящие к отказам - не приводящие к отказам

Слайд 26

Описание слайда:

27 Причины отказов случайные систематические

Слайд 27

Описание слайда:

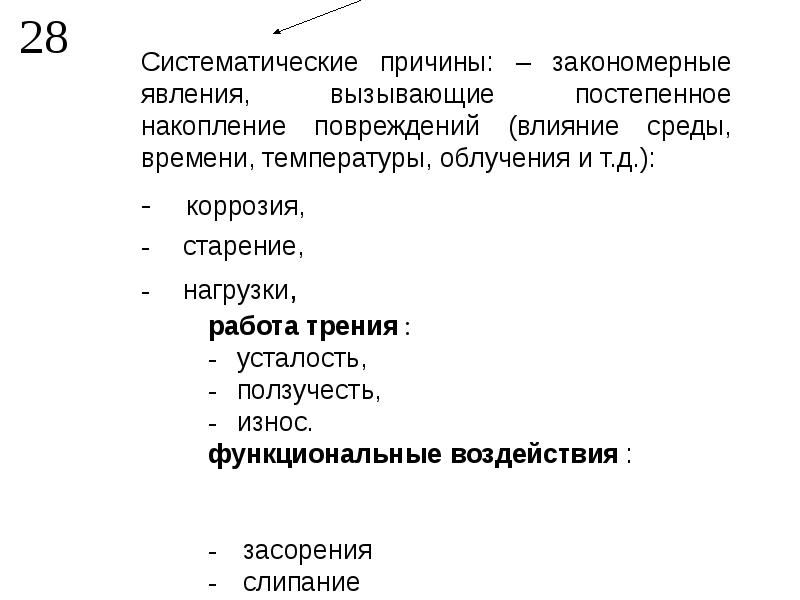

28 - коррозия, - старение, - нагрузки,

Слайд 28

Описание слайда:

29 Характер развития и проявления отказа: - внезапные (поломки от перегрузок, заедание) - постепенные по развитию и внезапные по проявлению (усталостное разрушение, перегорание ламп, короткие замыкания из-за старения изоляции) - постепенные (износ , старение, коррозия, залипание).

Слайд 29

Описание слайда:

30 Другие причины отказов: - конструкционные (недостатки конструкции); - технологические (несовершенство или нарушение технологии); - эксплуатационные (неправильная эксплуатация).

Слайд 30

Описание слайда:

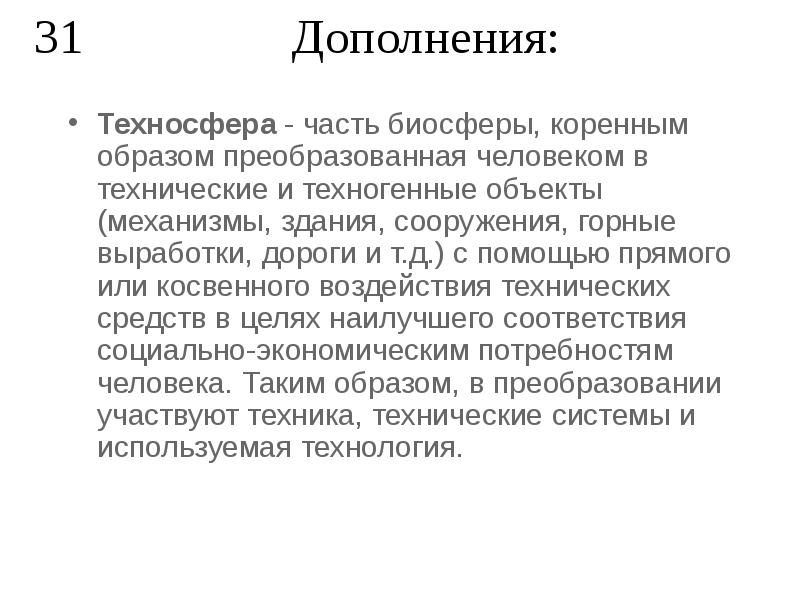

31 Дополнения: Техносфера - часть биосферы, коренным образом преобразованная человеком в технические и техногенные объекты (механизмы, здания, сооружения, горные выработки, дороги и т.д.) с помощью прямого или косвенного воздействия технических средств в целях наилучшего соответствия социально-экономическим потребностям человека. Таким образом, в преобразовании участвуют техника, технические системы и используемая технология.

Слайд 31

Описание слайда:

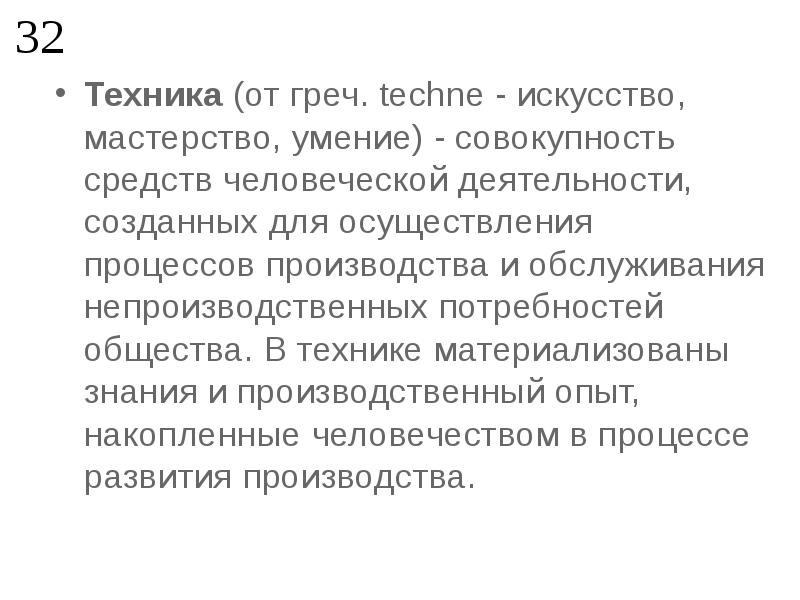

32 Техника (oт греч. techne - искусство, мастерство, умение) - совокупность средств человеческой деятельности, созданных для осуществления процессов производства и обслуживания непроизводственных потребностей общества. В технике материализованы знания и производственный опыт, накопленные человечеством в процессе развития производства.

Слайд 32

Описание слайда:

33 Под технической системой (объектом) понимается упорядоченная совокупность отдельных элементов, связанных между собой функционально и взаимодействующих таким образом, чтобы обеспечить выполнение некоторых заданных функций (достижение цели) при различных состояниях работоспособности.

Слайд 33

Описание слайда:

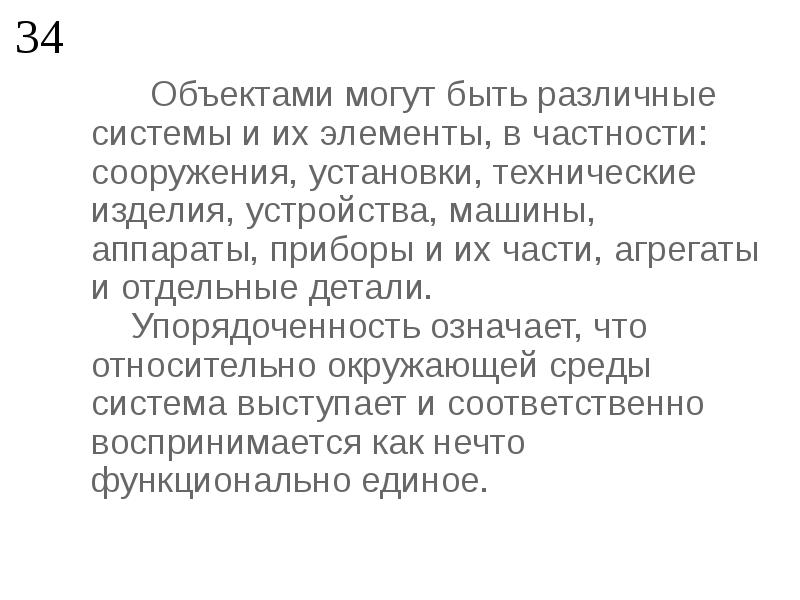

34 Объектами могут быть различные системы и их элементы, в частности: сооружения, установки, технические изделия, устройства, машины, аппараты, приборы и их части, агрегаты и отдельные детали. Упорядоченность означает, что относительно окружающей среды система выступает и соответственно воспринимается как нечто функционально единое.

Слайд 34

Описание слайда:

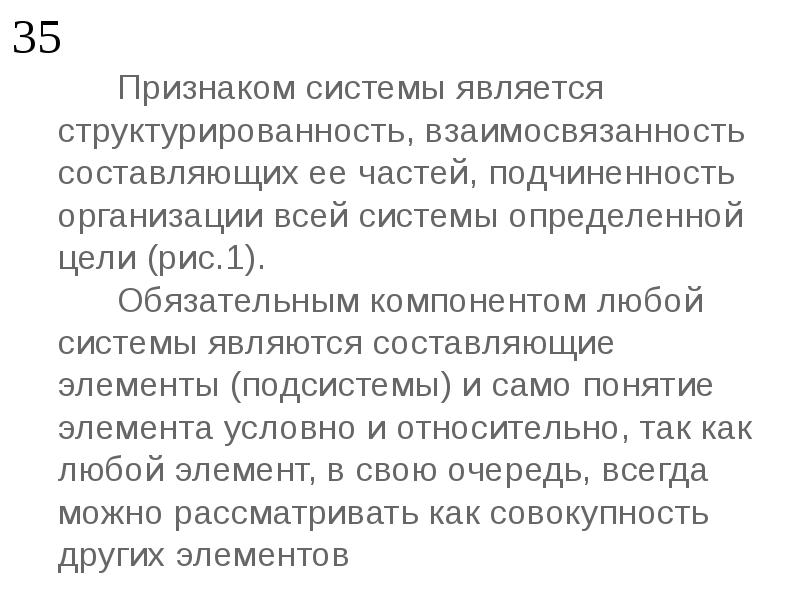

35 Признаком системы является структурированность, взаимосвязанность составляющих ее частей, подчиненность организации всей системы определенной цели (рис.1). Обязательным компонентом любой системы являются составляющие элементы (подсистемы) и само понятие элемента условно и относительно, так как любой элемент, в свою очередь, всегда можно рассматривать как совокупность других элементов

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

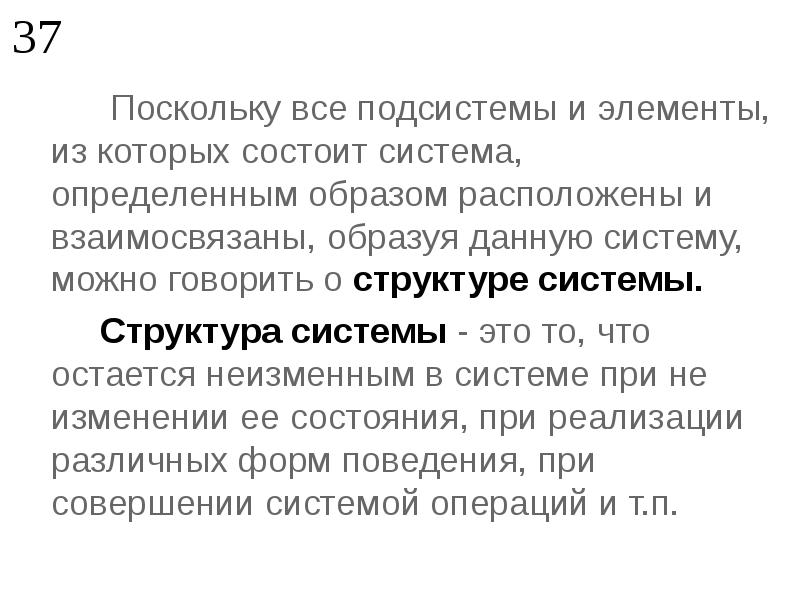

37 Поскольку все подсистемы и элементы, из которых состоит система, определенным образом расположены и взаимосвязаны, образуя данную систему, можно говорить о структуре системы. Структура системы - это то, что остается неизменным в системе при не изменении ее состояния, при реализации различных форм поведения, при совершении системой операций и т.п.

Слайд 37

Описание слайда:

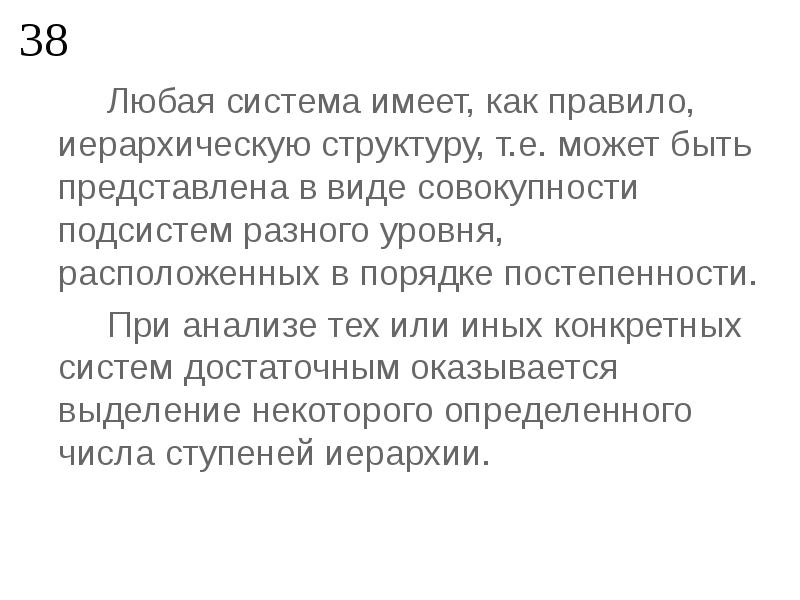

38 Любая система имеет, как правило, иерархическую структуру, т.е. может быть представлена в виде совокупности подсистем разного уровня, расположенных в порядке постепенности. При анализе тех или иных конкретных систем достаточным оказывается выделение некоторого определенного числа ступеней иерархии.

Слайд 38

Описание слайда:

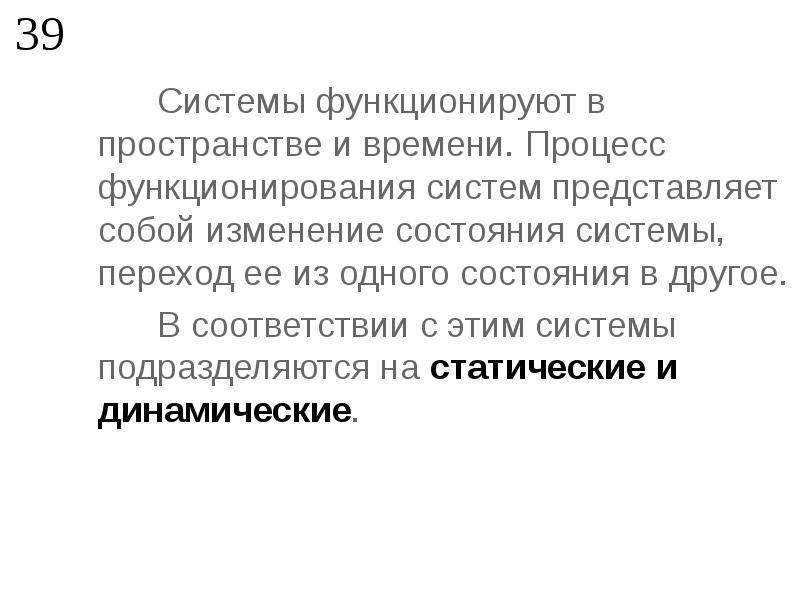

39 Системы функционируют в пространстве и времени. Процесс функционирования систем представляет собой изменение состояния системы, переход ее из одного состояния в другое. В соответствии с этим системы подразделяются на статические и динамические.

Слайд 39

Описание слайда:

40 Статическая система - это система с одним возможным состоянием. Динамическая система - система с множеством состояний, в которой с течением времени происходит переход от состояния в состояние. С позиций безопасности задачи исследования технических систем заключаются в том, чтобы увидеть, каким образом элементы системы функционируют в системе во взаимодействии с другими ее частями и по каким причинам может произойти отказ, грозящий негативными последствиями для окружающей среды.
