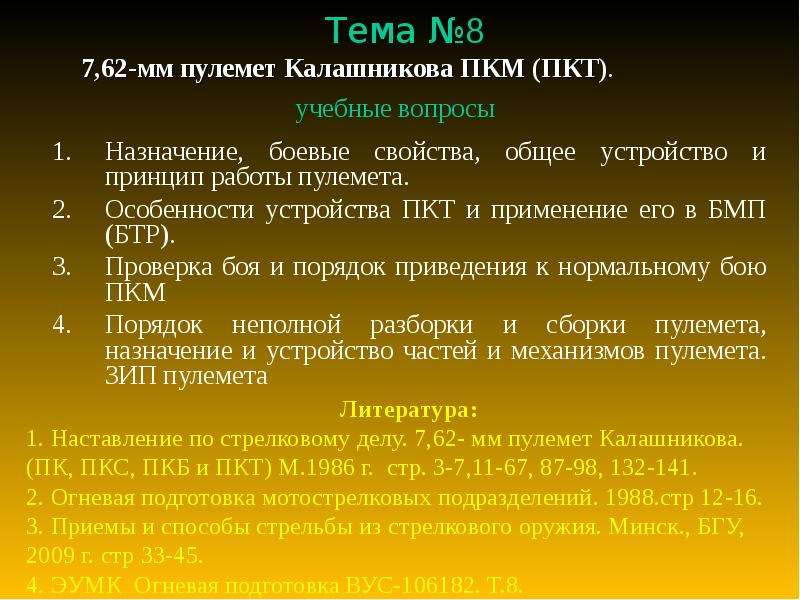

Тема №8 Назначение, боевые свойства, общее устройство и принцип работы пулемета. Особенности устройства ПКТ и применение его в БМП (БТР). Проверка боя и порядок приведения к нормальному бою ПКМ Порядок неполной разборки и сборки пулемета, назначение и устройство частей и механизмов пулемета. ЗИП пулемета

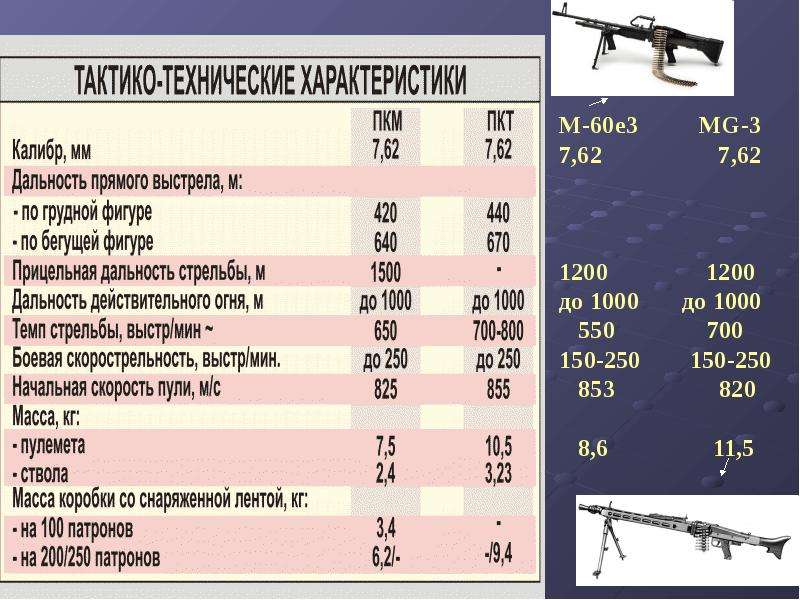

Слайд 2

Описание слайда:

Этим оружием вооружены наводчики в управлении МСВ на БМП, и устанавливается на боевых машинах: БТР-70(80), БМП-2 и танках.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

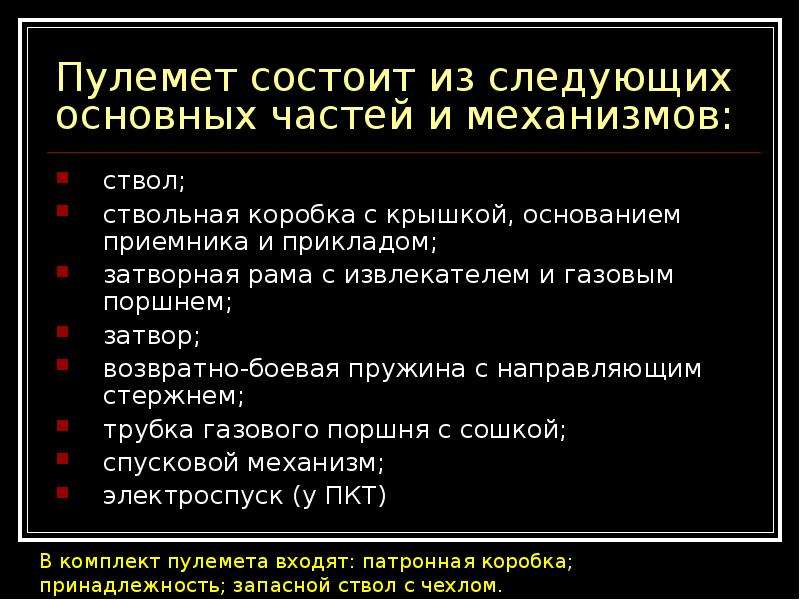

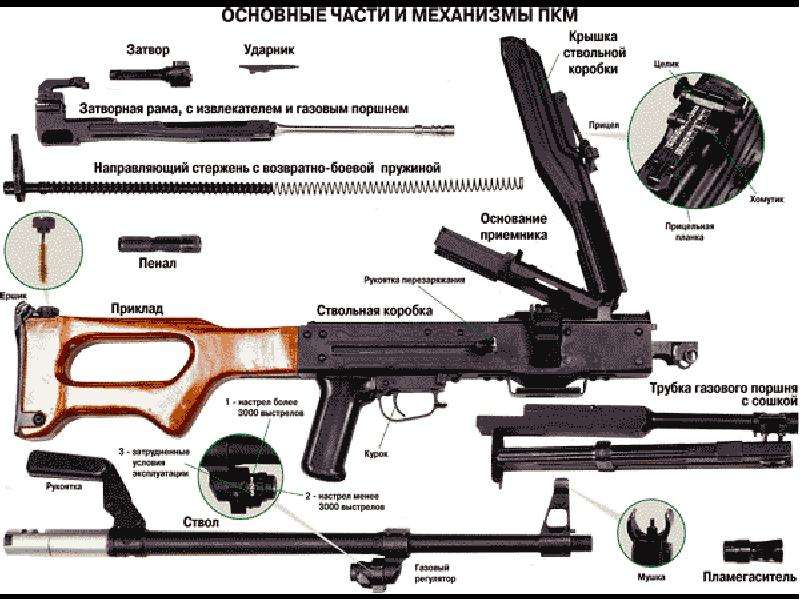

Пулемет состоит из следующих основных частей и механизмов: ствол; ствольная коробка с крышкой, основанием приемника и прикладом; затворная рама с извлекателем и газовым поршнем; затвор; возвратно-боевая пружина с направляющим стержнем; трубка газового поршня с сошкой; спусковой механизм; электроспуск (у ПКТ)

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

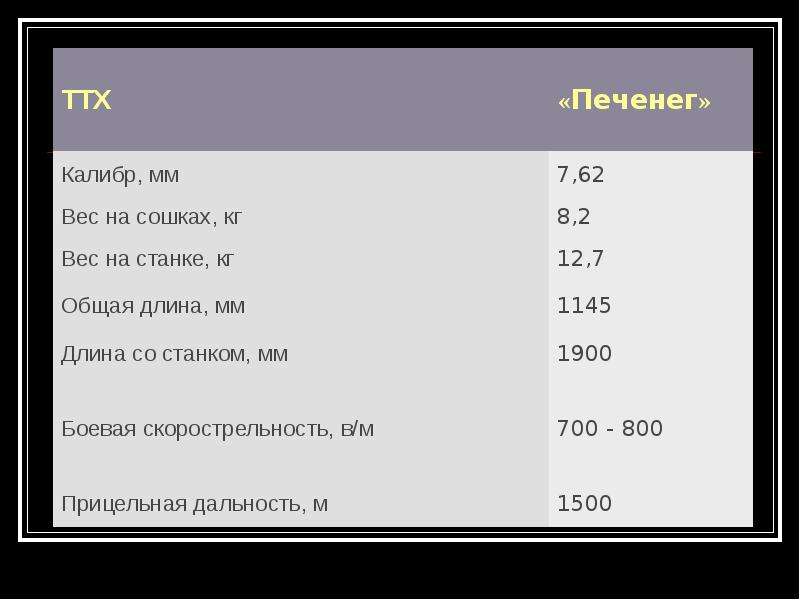

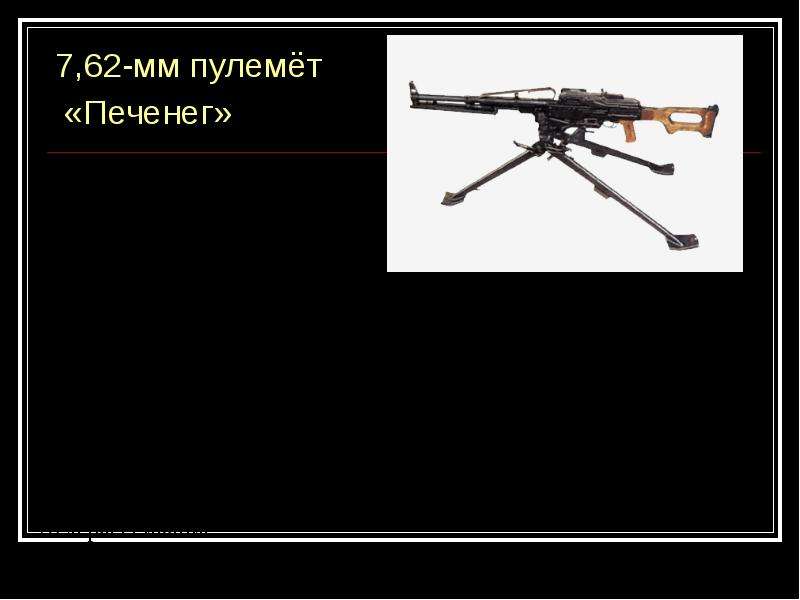

7,62-мм пулемёт 7,62-мм пулемёт «Печенег»

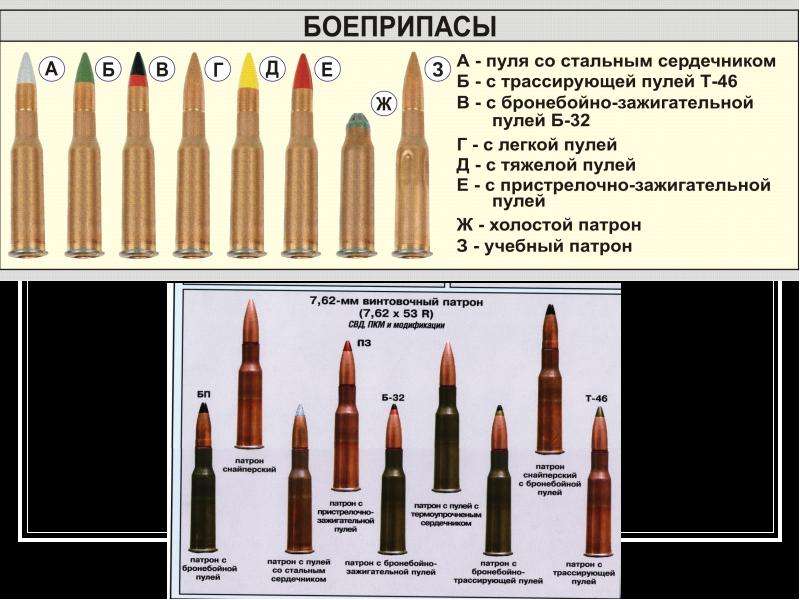

Слайд 8

Описание слайда:

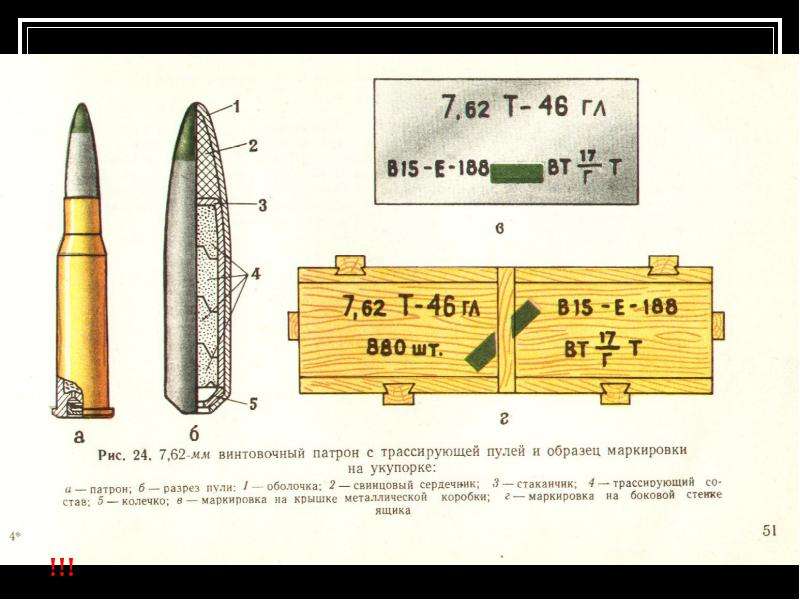

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

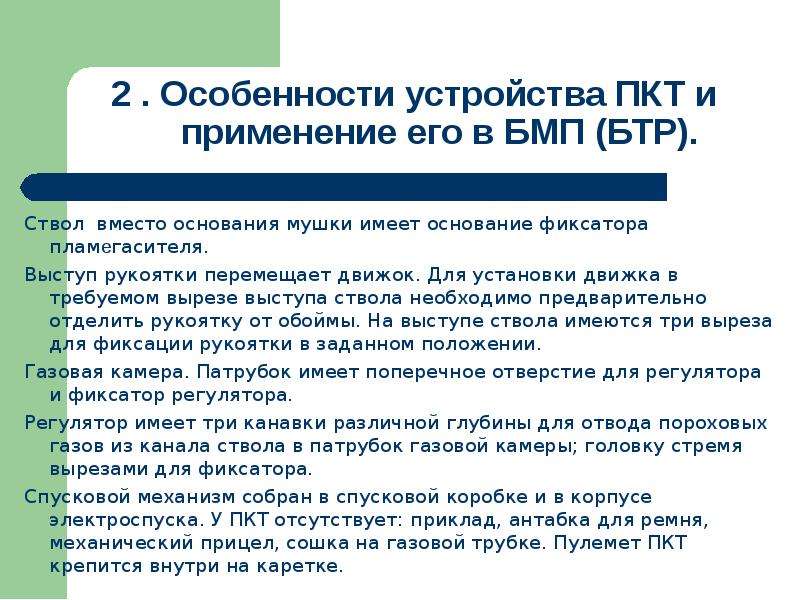

Ствол вместо основания мушки имеет основание фиксатора пламегасителя. Ствол вместо основания мушки имеет основание фиксатора пламегасителя. Выступ рукоятки перемещает движок. Для установки движка в требуемом вырезе выступа ствола необходимо предварительно отделить рукоятку от обоймы. На выступе ствола имеются три выреза для фиксации рукоятки в заданном положении. Газовая камера. Патрубок имеет поперечное отверстие для регулятора и фиксатор регулятора. Регулятор имеет три канавки различной глубины для отвода пороховых газов из канала ствола в патрубок газовой камеры; головку стремя вырезами для фиксатора. Спусковой механизм собран в спусковой коробке и в корпусе электроспуска. У ПКТ отсутствует: приклад, антабка для ремня, механический прицел, сошка на газовой трубке. Пулемет ПКТ крепится внутри на каретке.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

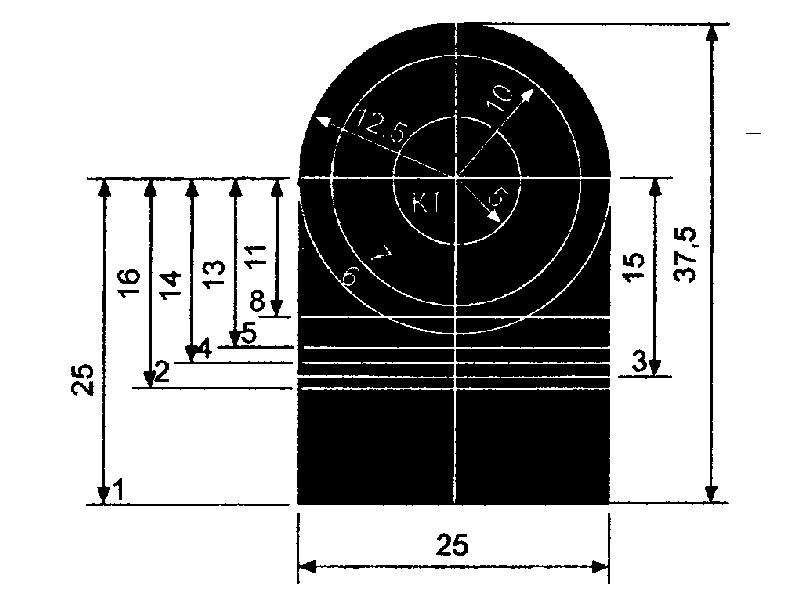

3. Проверка боя и порядок приведения к нормальному бою ПКМ Проверка боя и приведение к нормальному бою производится: пулеметов ПК и ПКС – сначала стрельбой одиночными выстрелами (4 патрона), а затем автоматическим огнем (10 патронов в 3-4 очереди); пулемета ПКТ – только автоматическим огнем (10 патронов одной очередью). Пулеметы устанавливаются на ровной площадке. Стрельба ведется из положения лежа с сошки, с прицелом 3 и целиком 0 по проверочной мишени (или черному прямоугольнику размером 35 см по высоте и 25 см по ширине), укрепленной на белом щите высотой 1 м и шириной 1 м, поставленному перпендикулярно к плоскости стрельбы. Точка прицеливания – середина нижнего края проверочной мишени, отрезанной по второй горизонтальной линии. По отвесной линии на 15 см выше точки прицеливания отмечается СТП. Это точка или центр кругов проверочной мишени является контрольной точкой (КТ).

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

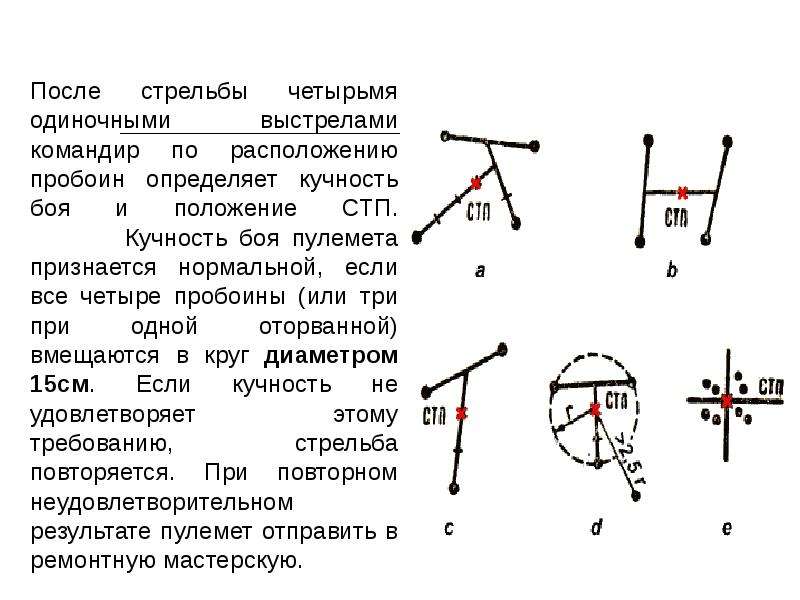

После стрельбы четырьмя одиночными выстрелами командир по расположению пробоин определяет кучность боя и положение СТП. Кучность боя пулемета признается нормальной, если все четыре пробоины (или три при одной оторванной) вмещаются в круг диаметром 15см. Если кучность не удовлетворяет этому требованию, стрельба повторяется. При повторном неудовлетворительном результате пулемет отправить в ремонтную мастерскую.

Слайд 16

Описание слайда:

Если кучность пробоин нормальная, командир определяет СТП и ее положение относительно КТ. Бой пулемета одиночными выстрелами считается нормальным, если СТП совпала с КТ или отклонилась от нее не более чем на 5 см, то есть не вышла за пределы малого круга проверочной мишени. Затем производится проверка боя автоматическим огнем, при этом пулеметчик производит 3-4 очереди, исправляя наводку пулемета после каждой очереди. Бой пулемета признается нормальным, если не менее 7(8) пробоин из 10 вмещаются в круг диаметром 20 см и СТП при этом отклоняется от КТ не более чем на 5 см в любую сторону. Если при проверке боя одиночными выстрелами СТП отклонилась от КТ более чем на 5 см, то соответственно этому производится изменение положения мушки или ее полозка. Если СТП ниже КТ, мушку надо ввинтить, если выше - вывинтить, если СТП левее КТ, полозок передвинуть влево, если правее - вправо. После изменения положения мушки стрельба повторяется (1 полный оборот мушки изменяет положение СТП по высоте при стрельбе на 100м на 12 см, а перемещение полозка мушки в сторону на 1мм - на 15см). После приведения пулемета к нормальному бою старая риска на полозке мушки забивается, а вместо нее набивается новая. !!!

Слайд 17

Описание слайда:

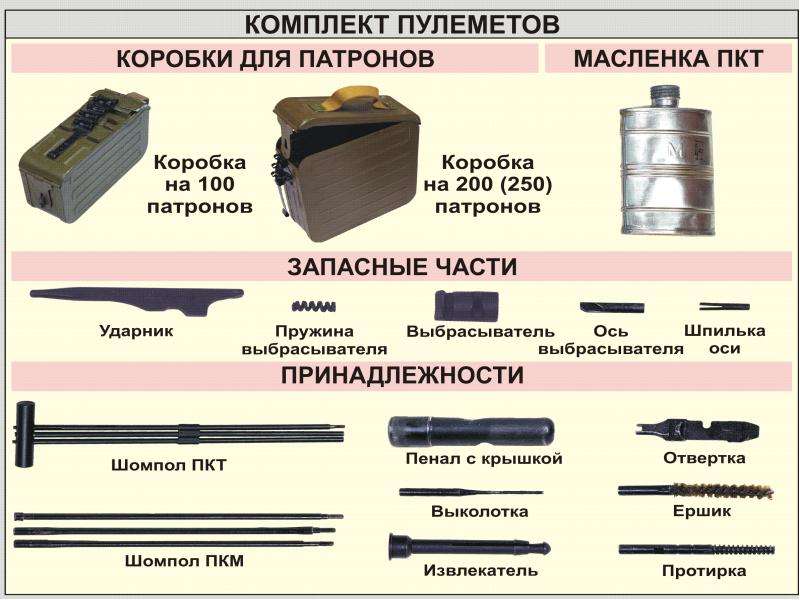

4. Порядок неполной разборки пулемета; назначение и устройство частей и механизмов пулемета. ЗИП пулемета. Пламегаситель служит для уменьшения блеска пламени, при стрельбе. Газовая камера служит для направления пороховых газов, отводимых из канала ствола, на газовый поршень затворной рамы и для размещения регулятора; регулятор служит для регулирования количества пороховых газов, действующих на поршень затворной рамы. Ствольная коробка служит для соединения частей и механизмов пулемета, для направления движения затворной рамы с затвором и для обеспечения закрывания канала ствола затвором и запирания затвора; Замыкатель ствола (рис. 30) служит для крепления ствола в ствольной коробке и для регулирования зазора между затвором и задним срезом ствола. Трубка газового поршня служит для направления движения затворной рамы с газовым поршнем и для крепления сошки. Затворная рама с газовым служит для приведения в действие затвора и подавателя и для извлечения патрона из ленты. Газовый поршень служит для приведения в действие затворной рамы при стрельбе. Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбития капсюля и извлечения из патронника гильзы (патрона). Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее на затворе до встречи с отражательным выступом ствольной коробки. Приемник служит для передвижения ленты с патронами и подачи патронов в процессе стрельбы из ленты в приемное окно основания приемника.

Слайд 18

Описание слайда:

Порядок неполной разборки пулемета; установить пулемет на сошку; отделить коробку с лентой от пулемета и проверить нет ли патрона в патроннике; вынуть пенал с принадлежностью; отделить звенья шомпола от ноги с сошкой; отделить направляющий стержень с возвратно-боевой пружиной; отделить затворную раму с затвором; отделить затвор от затворной рамы; отделить ударник от затвора; отделить ствол.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

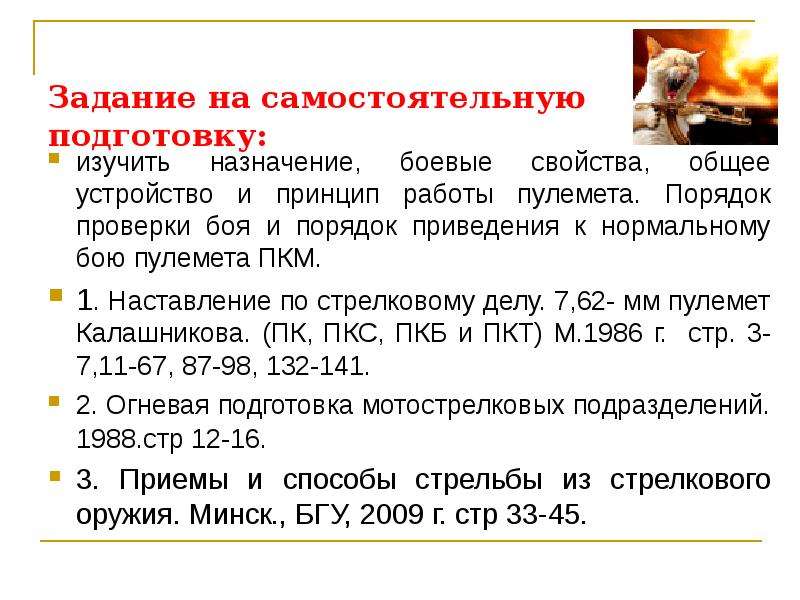

Задание на самостоятельную подготовку: изучить назначение, боевые свойства, общее устройство и принцип работы пулемета. Порядок проверки боя и порядок приведения к нормальному бою пулемета ПКМ. 1. Наставление по стрелковому делу. 7,62- мм пулемет Калашникова. (ПК, ПКС, ПКБ и ПКТ) М.1986 г. стр. 3-7,11-67, 87-98, 132-141. 2. Огневая подготовка мотострелковых подразделений. 1988.стр 12-16. 3. Приемы и способы стрельбы из стрелкового оружия. Минск., БГУ, 2009 г. стр 33-45.
