Вы можете ознакомиться и скачать презентацию на тему Назначение, подходы и этапы проектирования БД. Модели многоуровневой архитектуры систем баз данных.. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

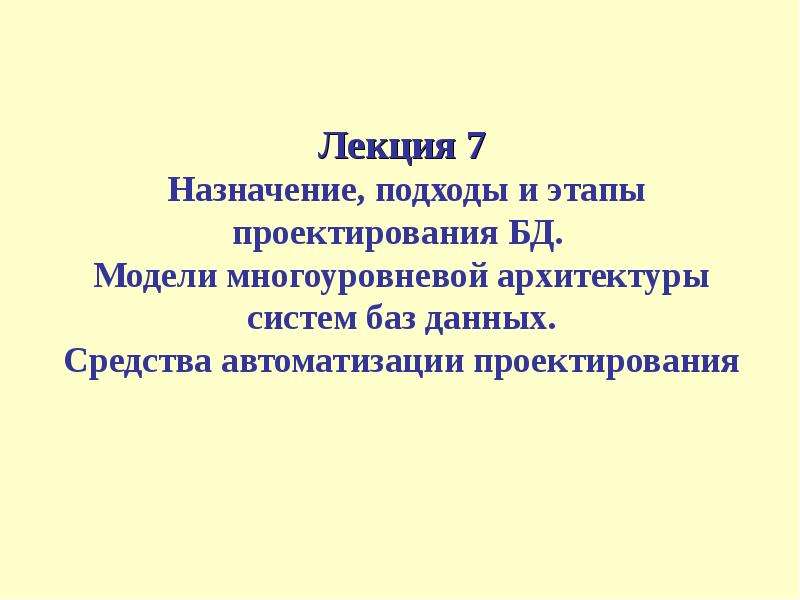

Лекция 7 Назначение, подходы и этапы проектирования БД. Модели многоуровневой архитектуры систем баз данных. Средства автоматизации проектирования

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

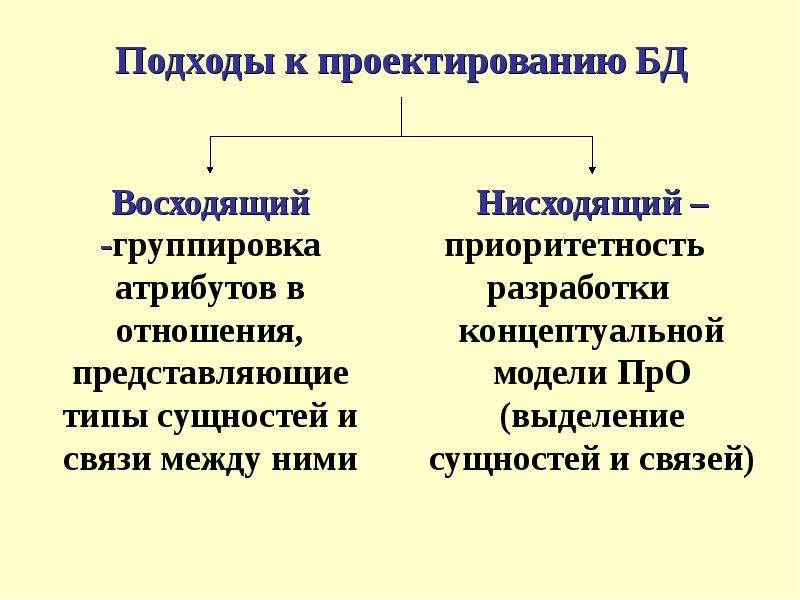

Подходы к проектированию БД

Слайд 8

Описание слайда:

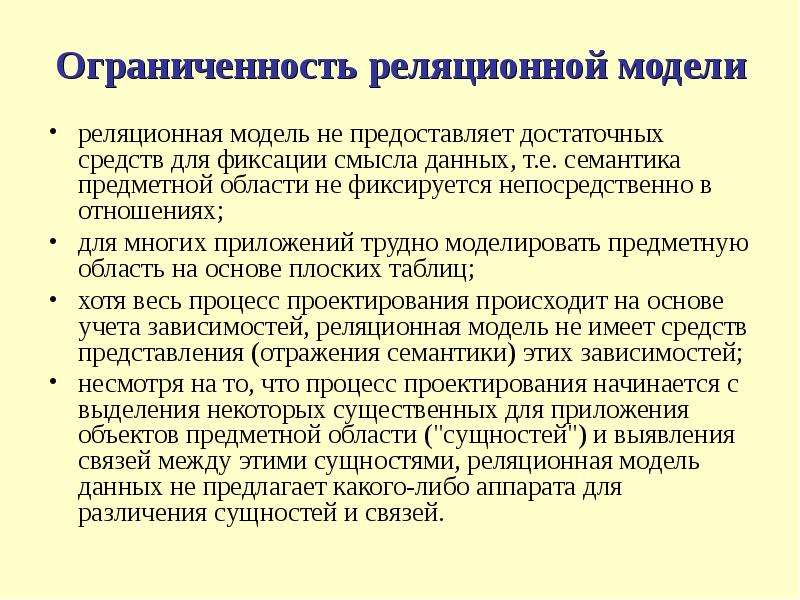

Ограниченность реляционной модели реляционная модель не предоставляет достаточных средств для фиксации смысла данных, т.е. семантика предметной области не фиксируется непосредственно в отношениях; для многих приложений трудно моделировать предметную область на основе плоских таблиц; хотя весь процесс проектирования происходит на основе учета зависимостей, реляционная модель не имеет средств представления (отражения семантики) этих зависимостей; несмотря на то, что процесс проектирования начинается с выделения некоторых существенных для приложения объектов предметной области ("сущностей") и выявления связей между этими сущностями, реляционная модель данных не предлагает какого-либо аппарата для различения сущностей и связей.

Слайд 9

Описание слайда:

Системный анализ предметной области

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

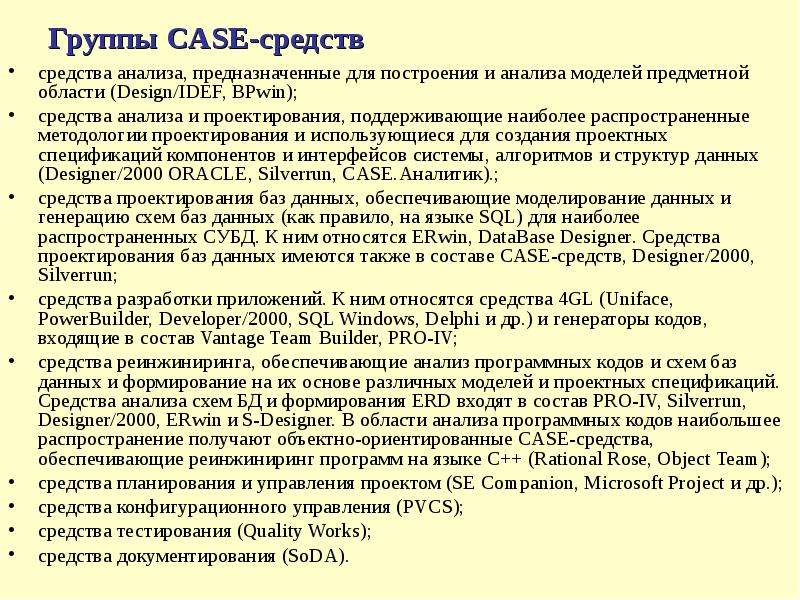

Группы CASE-средств средства анализа, предназначенные для построения и анализа моделей предметной области (Design/IDEF, BPwin); средства анализа и проектирования, поддерживающие наиболее распространенные методологии проектирования и использующиеся для создания проектных спецификаций компонентов и интерфейсов системы, алгоритмов и структур данных (Designer/2000 ORACLE, Silverrun, CASE.Аналитик).; средства проектирования баз данных, обеспечивающие моделирование данных и генерацию схем баз данных (как правило, на языке SQL) для наиболее распространенных СУБД. К ним относятся ERwin, DataBase Designer. Средства проектирования баз данных имеются также в составе CASE-средств, Designer/2000, Silverrun; средства разработки приложений. К ним относятся средства 4GL (Uniface, PowerBuilder, Developer/2000, SQL Windows, Delphi и др.) и генераторы кодов, входящие в состав Vantage Team Builder, PRO-IV; средства реинжиниринга, обеспечивающие анализ программных кодов и схем баз данных и формирование на их основе различных моделей и проектных спецификаций. Средства анализа схем БД и формирования ERD входят в состав PRO-IV, Silverrun, Designer/2000, ERwin и S-Designer. В области анализа программных кодов наибольшее распространение получают объектно-ориентированные CASE-средства, обеспечивающие реинжиниринг программ на языке С++ (Rational Rose, Object Team); средства планирования и управления проектом (SE Companion, Microsoft Project и др.); средства конфигурационного управления (PVCS); средства тестирования (Quality Works); средства документирования (SoDA).
