Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Нестационарная теплопередача через ограждающие конструкции. Теплоустойчивость. Доклад-сообщение содержит 26 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Нестационарная теплопередача через ограждающие конструкции. Теплоустойчивость.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

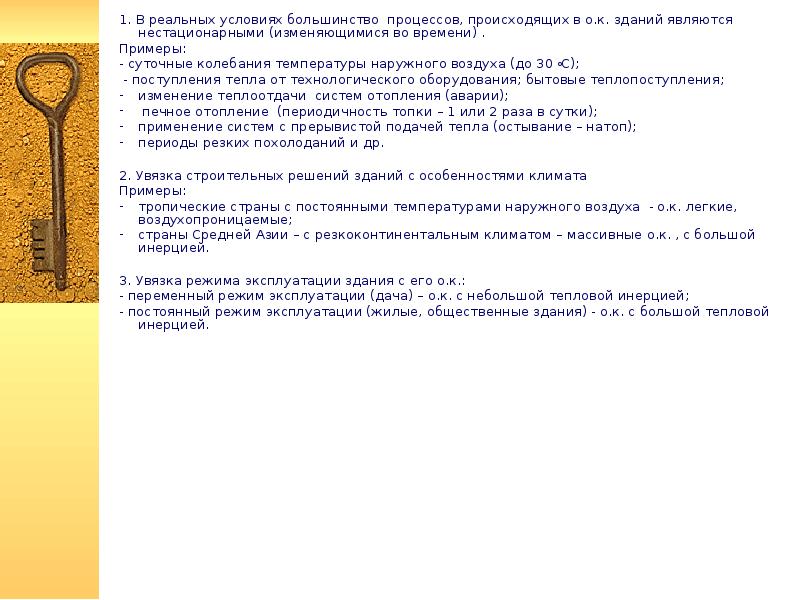

1. В реальных условиях большинство процессов, происходящих в о.к. зданий являются нестационарными (изменяющимися во времени) . Примеры: - суточные колебания температуры наружного воздуха (до 30 оС); - поступления тепла от технологического оборудования; бытовые теплопоступления; изменение теплоотдачи систем отопления (аварии); печное отопление (периодичность топки – 1 или 2 раза в сутки); применение систем с прерывистой подачей тепла (остывание – натоп); периоды резких похолоданий и др. 2. Увязка строительных решений зданий с особенностями климата Примеры: тропические страны с постоянными температурами наружного воздуха - о.к. легкие, воздухопроницаемые; страны Средней Азии – с резкоконтинентальным климатом – массивные о.к. , с большой инерцией. 3. Увязка режима эксплуатации здания с его о.к.: - переменный режим эксплуатации (дача) – о.к. с небольшой тепловой инерцией; - постоянный режим эксплуатации (жилые, общественные здания) - о.к. с большой тепловой инерцией.

Слайд 4

Описание слайда:

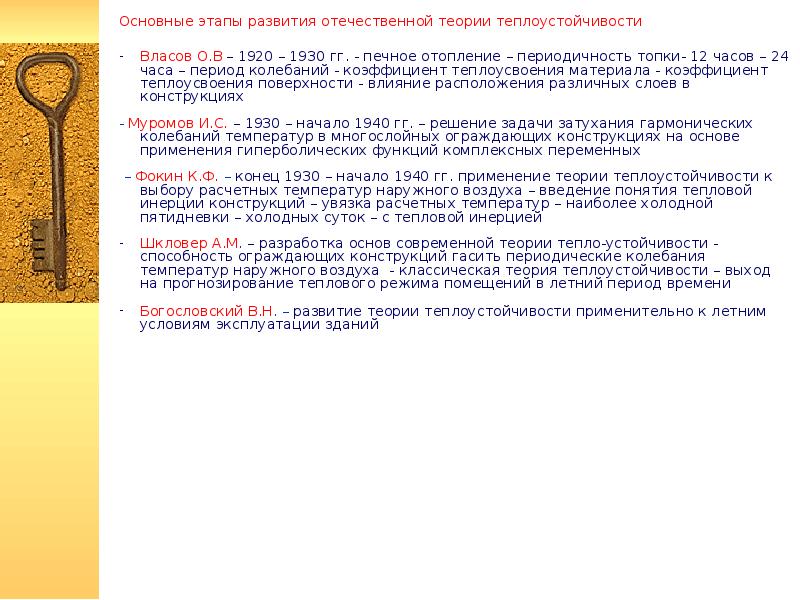

Основные этапы развития отечественной теории теплоустойчивости Власов О.В – 1920 – 1930 гг. - печное отопление – периодичность топки- 12 часов – 24 часа – период колебаний - коэффициент теплоусвоения материала - коэффициент теплоусвоения поверхности - влияние расположения различных слоев в конструкциях - Муромов И.С. – 1930 – начало 1940 гг. – решение задачи затухания гармонических колебаний температур в многослойных ограждающих конструкциях на основе применения гиперболических функций комплексных переменных – Фокин К.Ф. – конец 1930 – начало 1940 гг. применение теории теплоустойчивости к выбору расчетных температур наружного воздуха – введение понятия тепловой инерции конструкций – увязка расчетных температур – наиболее холодной пятидневки – холодных суток – с тепловой инерцией Шкловер А.М. – разработка основ современной теории тепло-устойчивости - способность ограждающих конструкций гасить периодические колебания температур наружного воздуха - классическая теория теплоустойчивости – выход на прогнозирование теплового режима помещений в летний период времени Богословский В.Н. – развитие теории теплоустойчивости применительно к летним условиям эксплуатации зданий

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

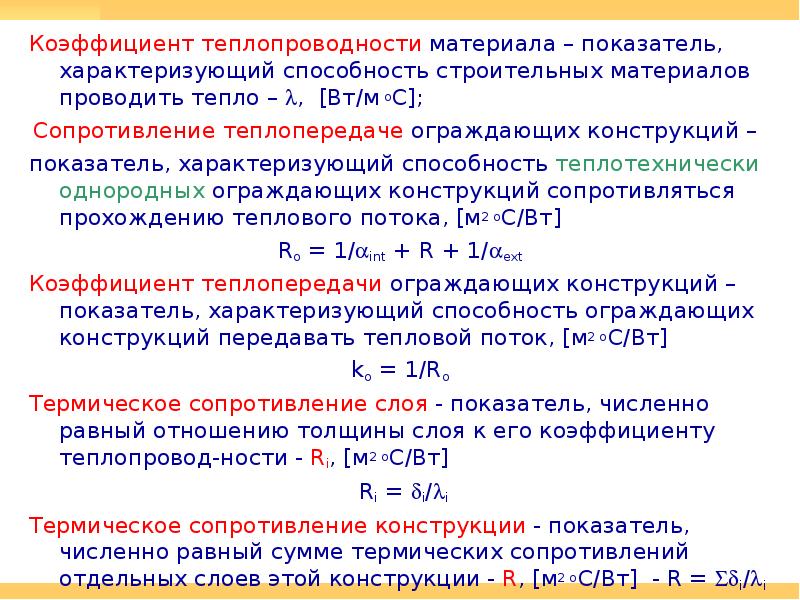

Коэффициент теплопроводности материала – показатель, характеризующий способность строительных материалов проводить тепло – , [Вт/м оС]; Коэффициент теплопроводности материала – показатель, характеризующий способность строительных материалов проводить тепло – , [Вт/м оС]; Сопротивление теплопередаче ограждающих конструкций – показатель, характеризующий способность теплотехнически однородных ограждающих конструкций сопротивляться прохождению теплового потока, [м2 оС/Вт] Rо = 1/int + R + 1/ext Коэффициент теплопередачи ограждающих конструкций – показатель, характеризующий способность ограждающих конструкций передавать тепловой поток, [м2 оС/Вт] kо = 1/Rо Термическое сопротивление слоя - показатель, численно равный отношению толщины слоя к его коэффициенту теплопровод-ности - Ri, [м2 оС/Вт] Ri = i/i Термическое сопротивление конструкции - показатель, численно равный сумме термических сопротивлений отдельных слоев этой конструкции - R, [м2 оС/Вт] - R = i/i

Слайд 7

Описание слайда:

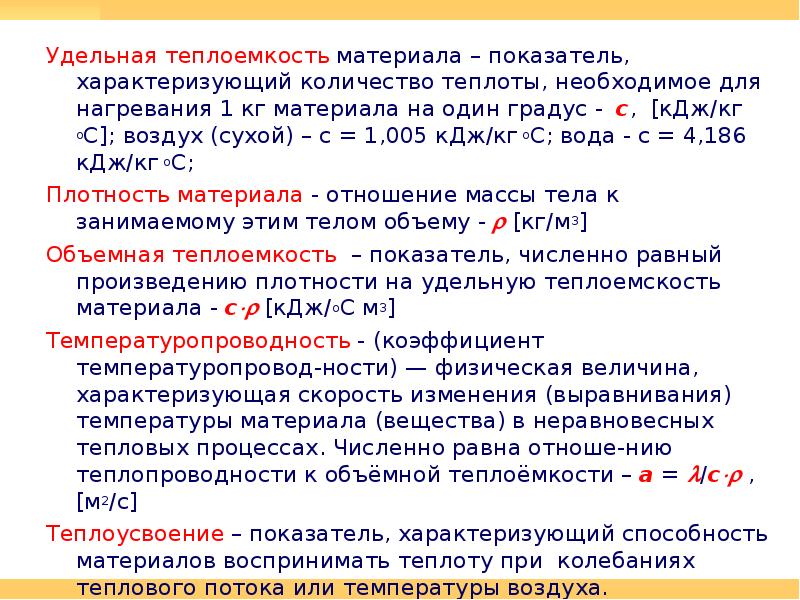

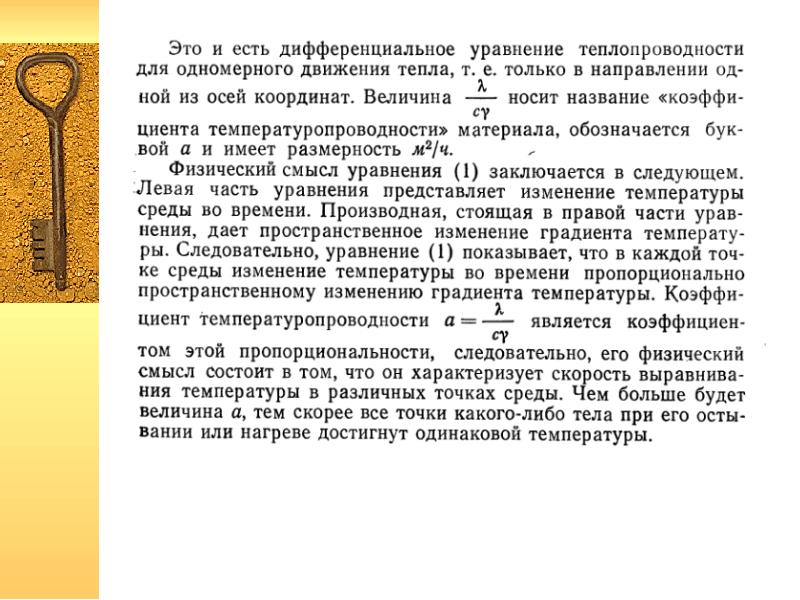

Удельная теплоемкость материала – показатель, характеризующий количество теплоты, необходимое для нагревания 1 кг материала на один градус - c, [кДж/кг оС]; воздух (сухой) – с = 1,005 кДж/кг оС; вода - с = 4,186 кДж/кг оС; Удельная теплоемкость материала – показатель, характеризующий количество теплоты, необходимое для нагревания 1 кг материала на один градус - c, [кДж/кг оС]; воздух (сухой) – с = 1,005 кДж/кг оС; вода - с = 4,186 кДж/кг оС; Плотность материала - отношение массы тела к занимаемому этим телом объему -  [кг/м3] Объемная теплоемкость – показатель, численно равный произведению плотности на удельную теплоемскость материала - c [кДж/оС м3] Температуропроводность - (коэффициент температуропровод-ности) — физическая величина, характеризующая скорость изменения (выравнивания) температуры материала (вещества) в неравновесных тепловых процессах. Численно равна отноше-нию теплопроводности к объёмной теплоёмкости – а = /c , [м2/с] Теплоусвоение – показатель, характеризующий способность материалов воспринимать теплоту при колебаниях теплового потока или температуры воздуха.

Слайд 8

Описание слайда:

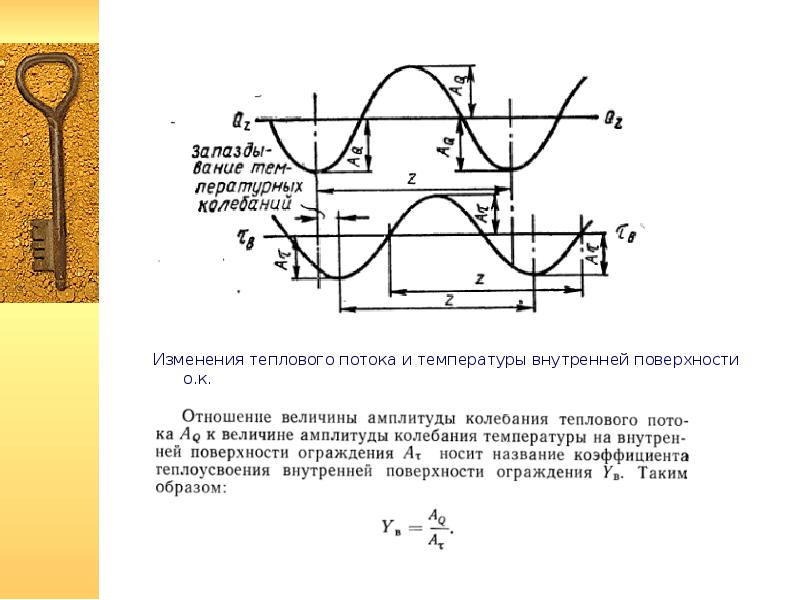

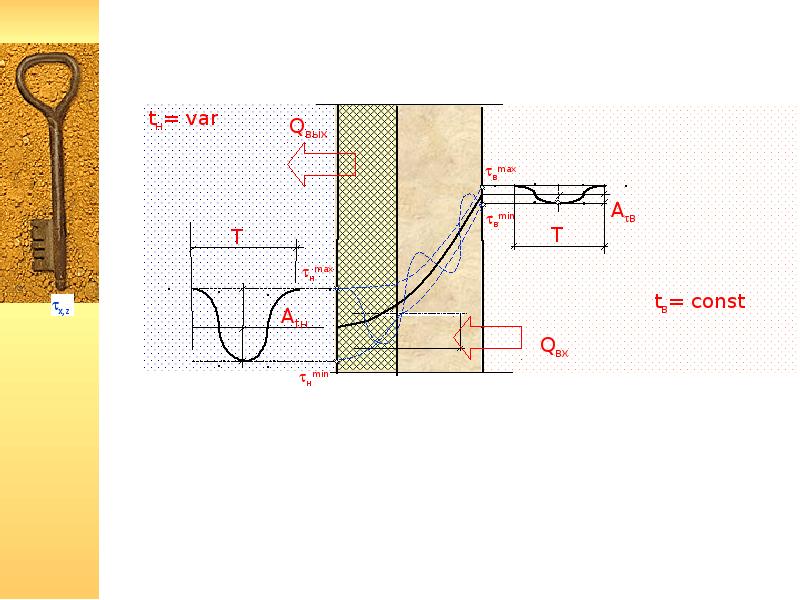

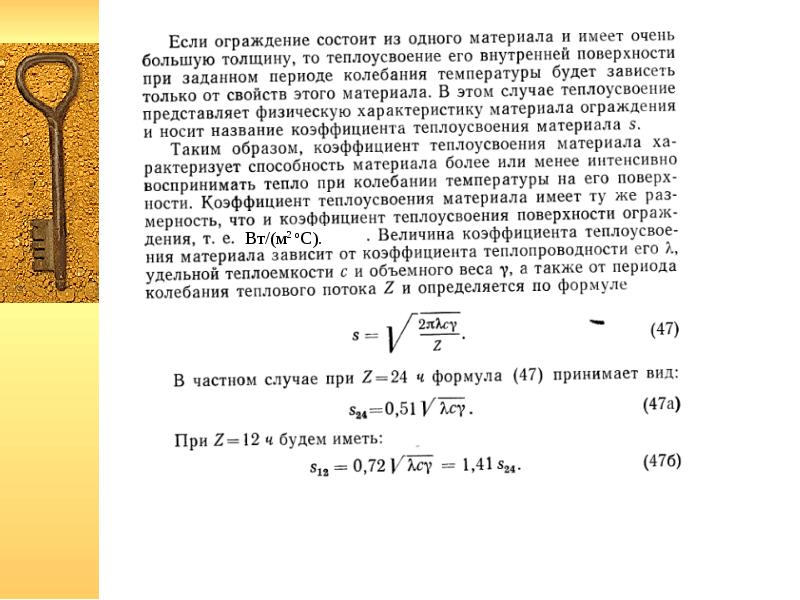

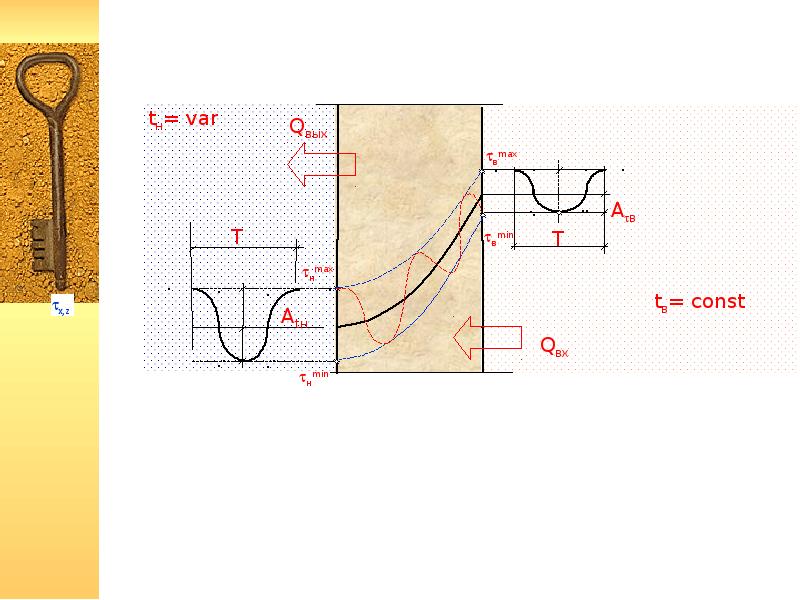

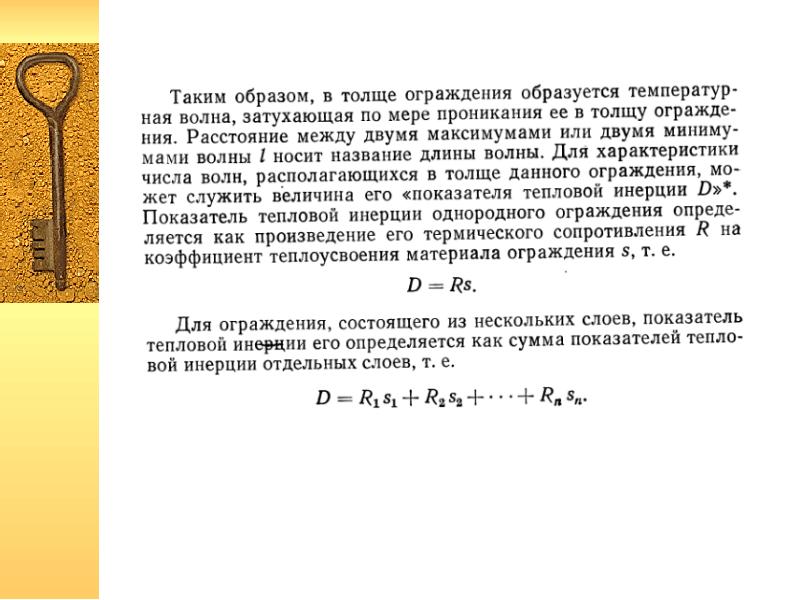

Коэффициент теплоусвоения материала – показатель, характеризующий способность материала воспринимать тепло при периодических колебаниях теплового потока - s [Вт/м2 оС]; Коэффициент теплоусвоения поверхности – показатель, характеризующий способность поверхности материала воспринимать тепло при периодических колебаниях теплового потока -  [Вт/м2 оС]; Тепловая инерция конструкции – показатель, характеризующий способность о.к.сопротивляться изменению температуры за определённое время - D , (D = Rs) ; Теплоустойчивость о.к. – показатель, характеризующий способ-ность о.к. сохранять постоянство температур на ее внутренней поверхности при колебаниях температур наружного или внутреннего воздуха -  , ( = Aв / Atн); Теплоустойчивость здания (помещения) – показатель, характеризующий способность здания сохранять постоянство температур внутреннего воздуха при колебаниях температур наружного воздуха -  , ( = Atв / Atн);

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

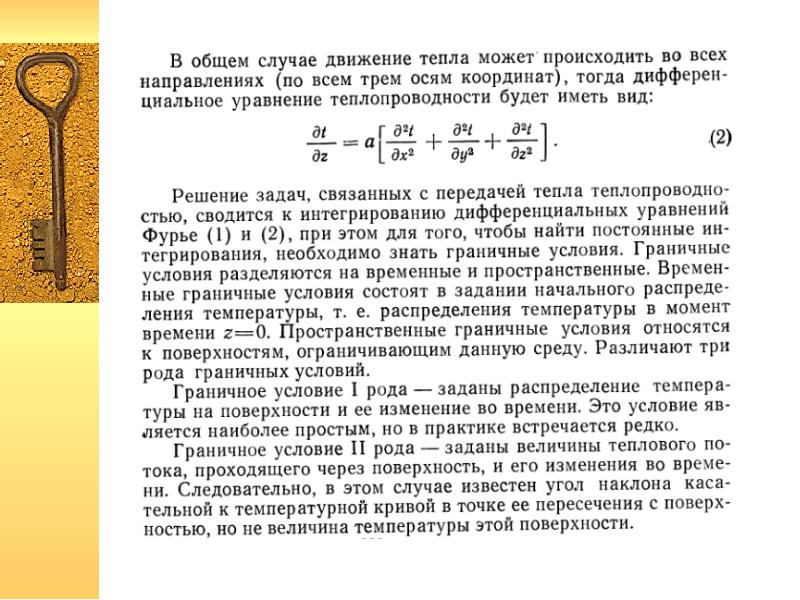

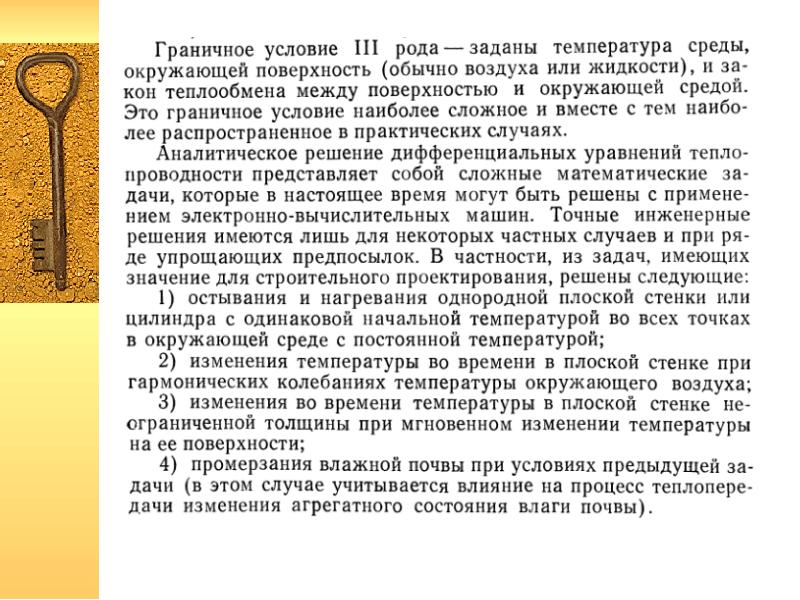

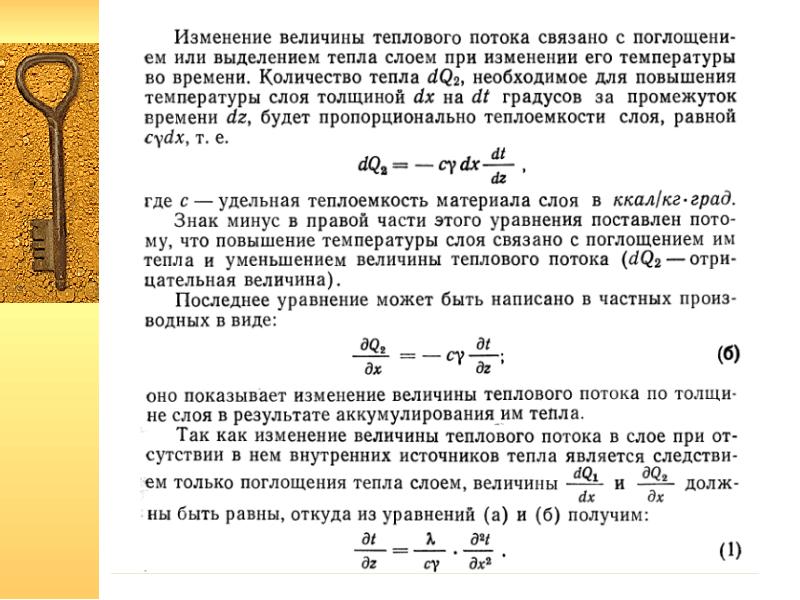

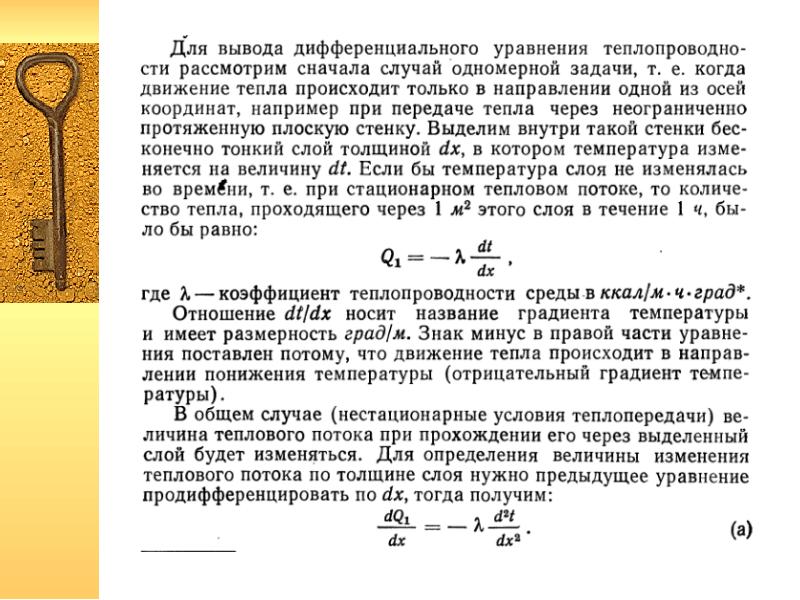

Основная задача – расчет распределения темпе-ратур по сечению конструкции во времени. Основная задача – расчет распределения темпе-ратур по сечению конструкции во времени. Варианты решение задачи: моделирование на гидроинтеграторе (устаревший метод – до 1980 гг.) аналитические решения (частные случаи) численные методы (приближенные решения)
