Слайд 1


Сборно–монолитный каркас с плоскими дисками перекрытий: 1– сборные или монолитные железобетонные колонны; 2 – многопустотные плиты (типовые или...
Описание слайда:
Сборно–монолитный каркас с плоскими дисками перекрытий: 1– сборные или монолитные железобетонные колонны; 2 – многопустотные плиты (типовые или безопалубочного формования); 3 – несущие монолитные ригели; 4 – связевые монолитные ригели–распорки; 5,6 – консоли для устройства эркеров и балконов; 7 – монолитные участки перекрытий; 8 – вертикальные диафрагмы жесткости; 9 – выпуски арматуры из сборных железобетонных пустотных плит; 10 – заглушка; 11 – заполнено монолитным бетоном.

Слайд 2

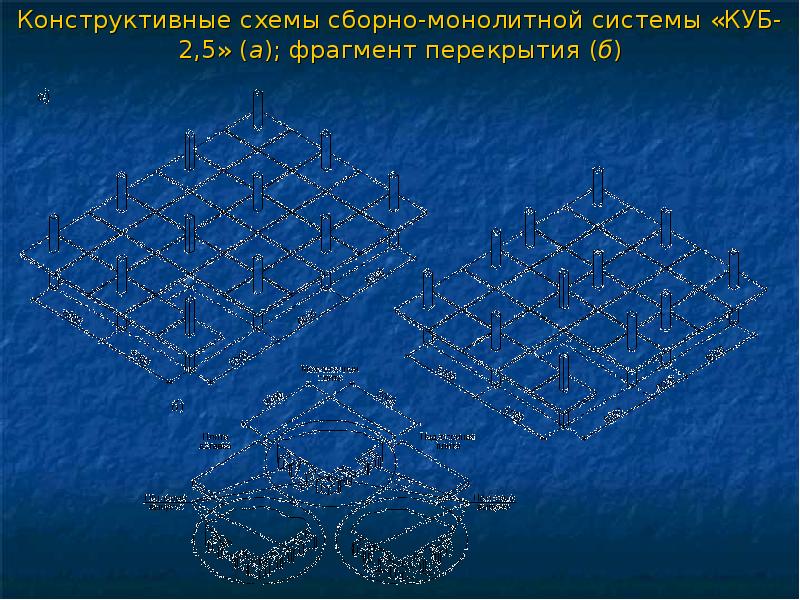

Конструктивные схемы сборно-монолитной системы «КУБ-2,5» (а); фрагмент перекрытия (б)
Описание слайда:
Конструктивные схемы сборно-монолитной системы «КУБ-2,5» (а); фрагмент перекрытия (б)

Слайд 3


Стык колонн системы: 1 – шпонкообразные вырезы; 2 – колонна; 3 – плита перекрытия; 4- – фиксирующий арматурный стержень; 5 – патрубок; 6 – монтажное...
Описание слайда:
Стык колонн системы: 1 – шпонкообразные вырезы; 2 – колонна; 3 – плита перекрытия; 4- – фиксирующий арматурный стержень; 5 – патрубок; 6 – монтажное отверстие; 7 – рабочая арматура колонн.
