Вы можете ознакомиться и скачать презентацию на тему Общая организация памяти. Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Общая организация памяти.

Слайд 2

Описание слайда:

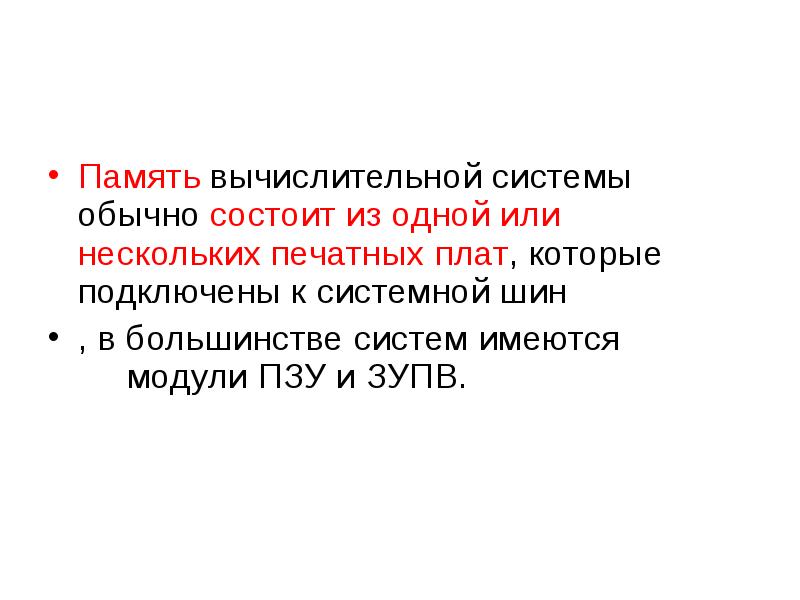

Память вычислительной системы обычно состоит из одной или нескольких печатных плат, которые подключены к системной шин , в большинстве систем имеются модули ПЗУ и ЗУПВ.

Слайд 3

Описание слайда:

организация памяти МПС

Слайд 4

Описание слайда:

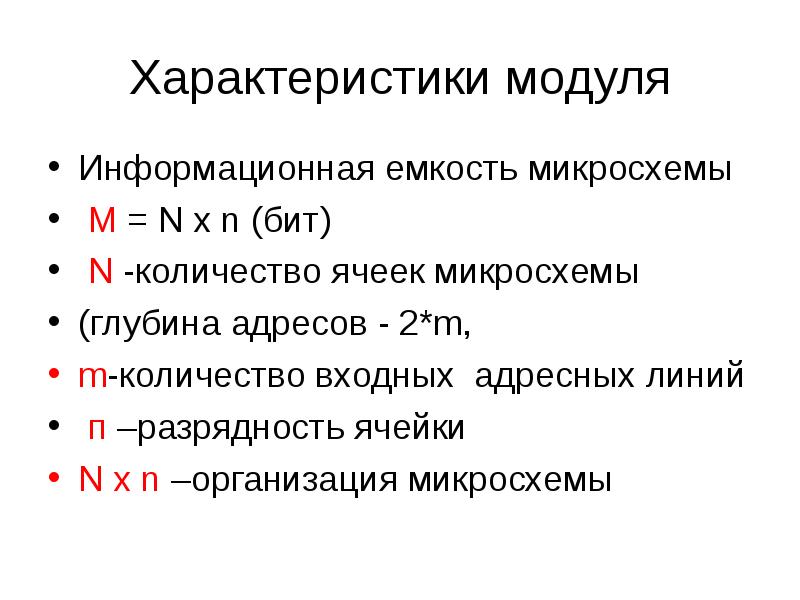

Характеристики модуля Информационная емкость микросхемы М = N x n (бит) N -количество ячеек микросхемы (глубина адресов - 2*m, m-количество входных адресных линий п –разрядность ячейки N x n –организация микросхемы

Слайд 5

Описание слайда:

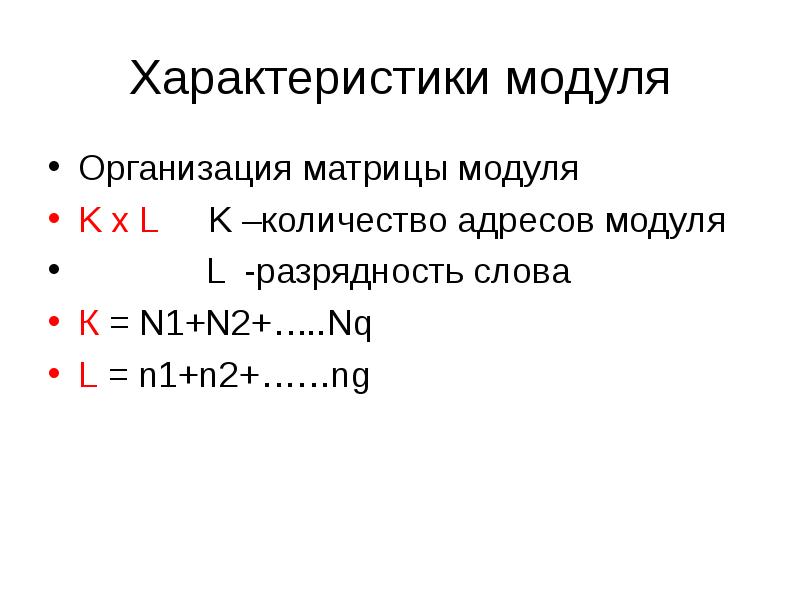

Характеристики модуля Организация матрицы модуля K x L K –количество адресов модуля L -разрядность слова К = N1+N2+…..Nq L = n1+n2+……ng

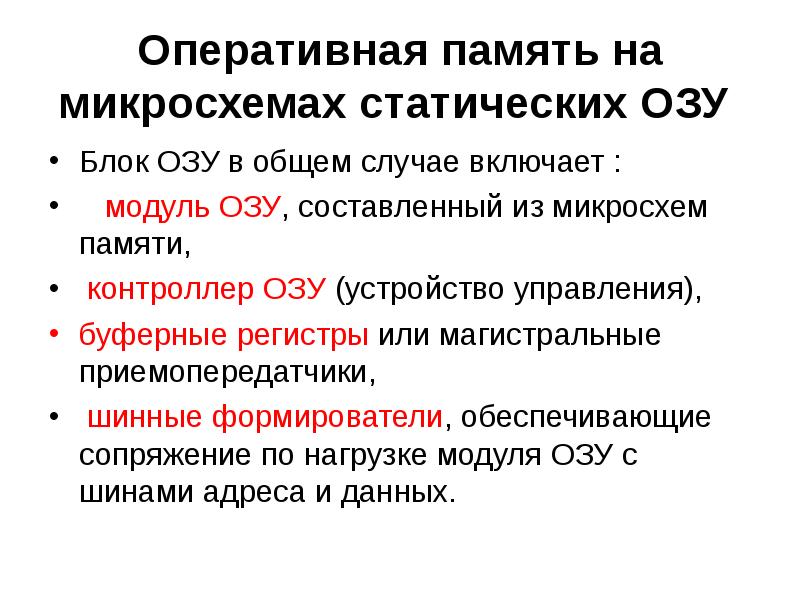

Слайд 6

Описание слайда:

Оперативная память на микросхемах статических ОЗУ Блок ОЗУ в общем случае включает : модуль ОЗУ, составленный из микросхем памяти, контроллер ОЗУ (устройство управления), буферные регистры или магистральные приемопередатчики, шинные формирователи, обеспечивающие сопряжение по нагрузке модуля ОЗУ с шинами адреса и данных.

Слайд 7

Описание слайда:

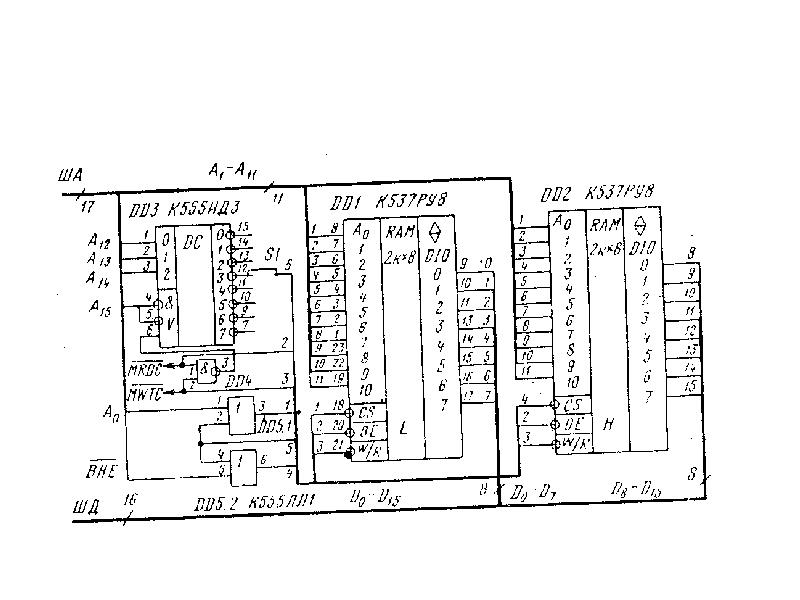

Слайд 8

Описание слайда:

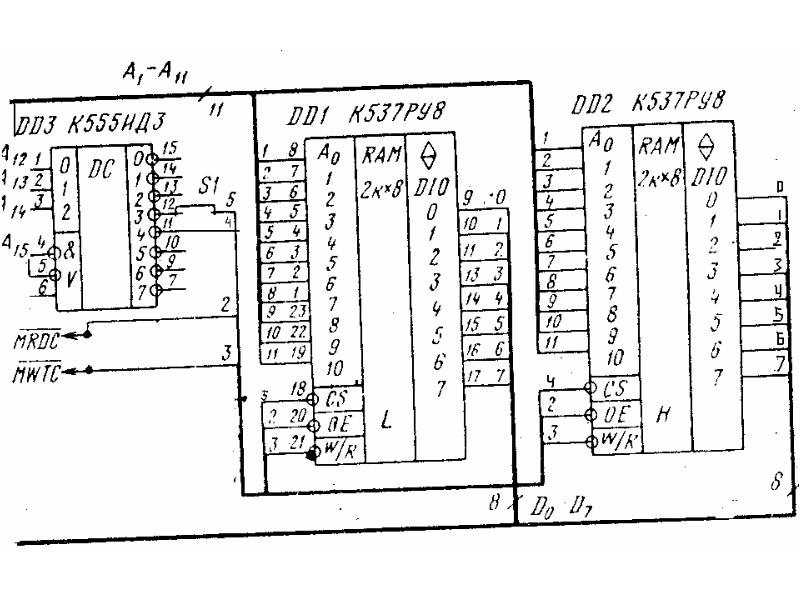

Слайд 9

Описание слайда:

Блок памяти 8КХ8

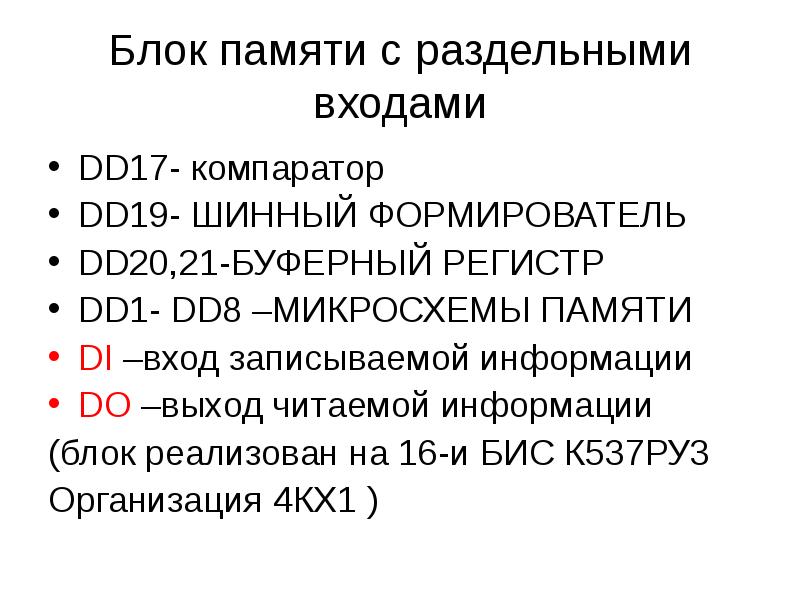

Слайд 10

Описание слайда:

Блок памяти с раздельными входами DD17- компаратор DD19- ШИННЫЙ ФОРМИРОВАТЕЛЬ DD20,21-БУФЕРНЫЙ РЕГИСТР DD1- DD8 –МИКРОСХЕМЫ ПАМЯТИ DI –вход записываемой информации DO –выход читаемой информации (блок реализован на 16-и БИС К537РУ3 Организация 4КХ1 )

Слайд 11

Описание слайда:

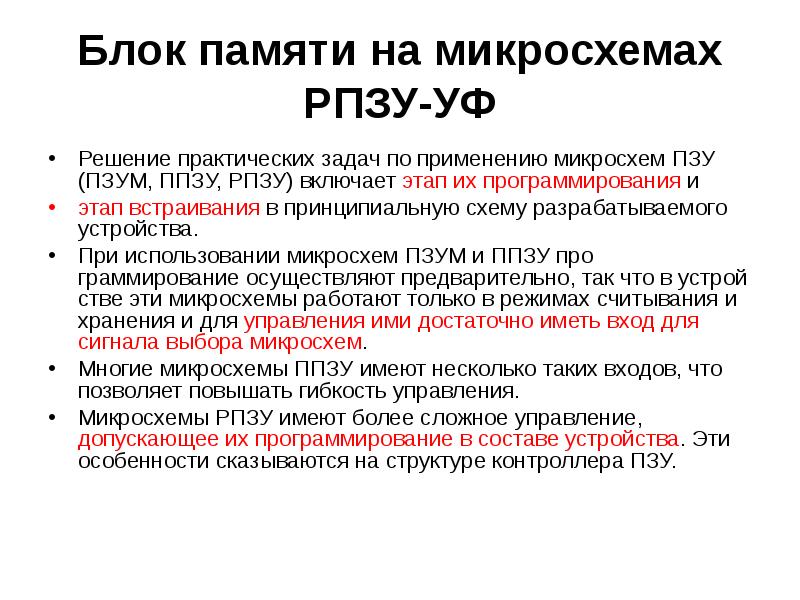

Блок памяти на микросхемах РПЗУ-УФ Решение практических задач по применению микросхем ПЗУ (ПЗУМ, ППЗУ, РПЗУ) включает этап их программирования и этап встраивания в принципиальную схему разрабатываемого устройства. При использовании микросхем ПЗУМ и ППЗУ программирование осуществляют предварительно, так что в устройстве эти микросхемы работают только в режимах считывания и хранения и для управления ими достаточно иметь вход для сигнала выбора микросхем. Многие микросхемы ППЗУ имеют несколько таких входов, что позволяет повышать гибкость управления. Микросхемы РПЗУ имеют более сложное управление, допускающее их программирование в составе устройства. Эти особенности сказываются на структуре контроллера ПЗУ.

Слайд 12

Описание слайда:

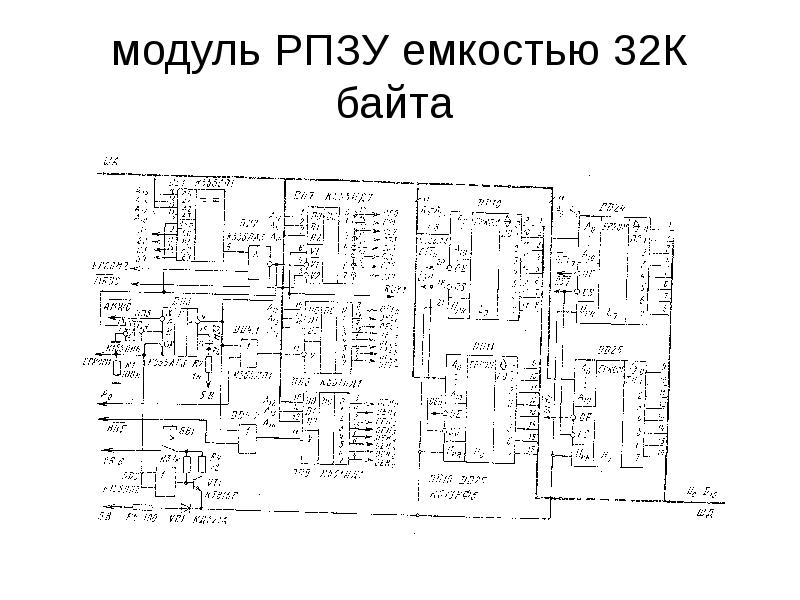

модуль РПЗУ емкостью 32К байта

Слайд 13

Описание слайда:

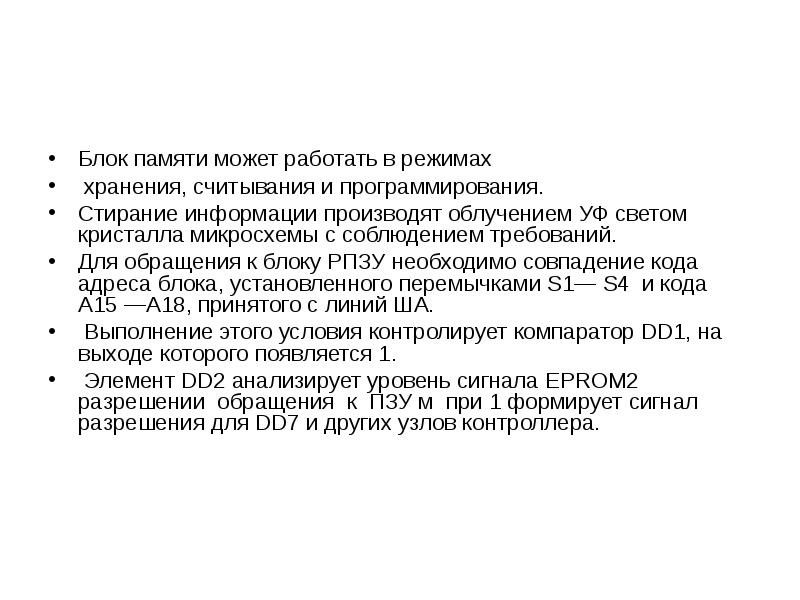

Блок памяти может работать в режимах хранения, считывания и программирования. Стирание информации производят облучением УФ светом кристалла микросхемы с соблюдением требований. Для обращения к блоку РПЗУ необходимо совпадение кода адреса блока, установленного перемычками S1— S4 и кода А15 —А18, принятого с линий ША. Выполнение этого условия контролирует компаратор DD1, на выходе которого появляется 1. Элемент DD2 анализирует уровень сигнала EPROM2 разрешении обращения к ПЗУ м при 1 формирует сигнал разрешения для DD7 и других узлов контроллера.
