Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Общая схема последовательности стадий разработки облучательного устройства.. Доклад-сообщение содержит 10 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

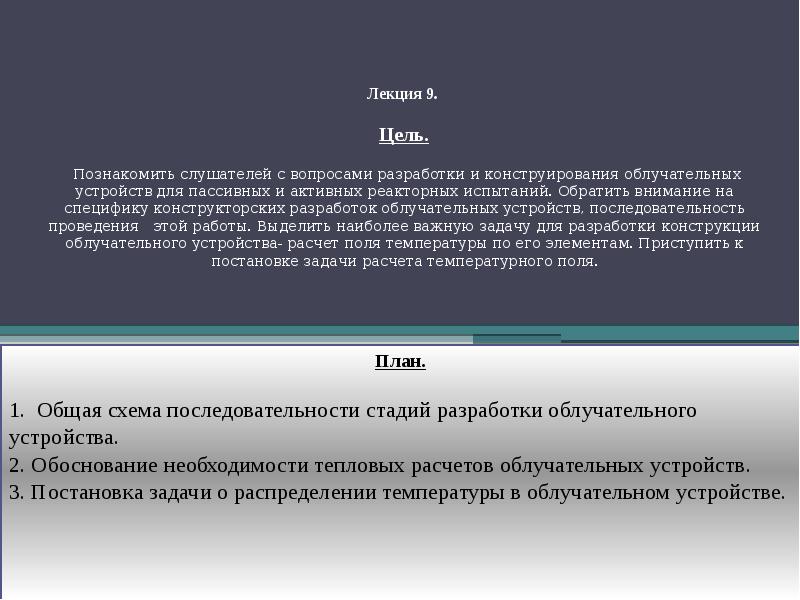

Лекция 9. Цель. Познакомить слушателей с вопросами разработки и конструирования облучательных устройств для пассивных и активных реакторных испытаний. Обратить внимание на специфику конструкторских разработок облучательных устройств, последовательность проведения этой работы. Выделить наиболее важную задачу для разработки конструкции облучательного устройства- расчет поля температуры по его элементам. Приступить к постановке задачи расчета температурного поля. План. 1. Общая схема последовательности стадий разработки облучательного устройства. 2. Обоснование необходимости тепловых расчетов облучательных устройств. 3. Постановка задачи о распределении температуры в облучательном устройстве.

Слайд 2

Описание слайда:

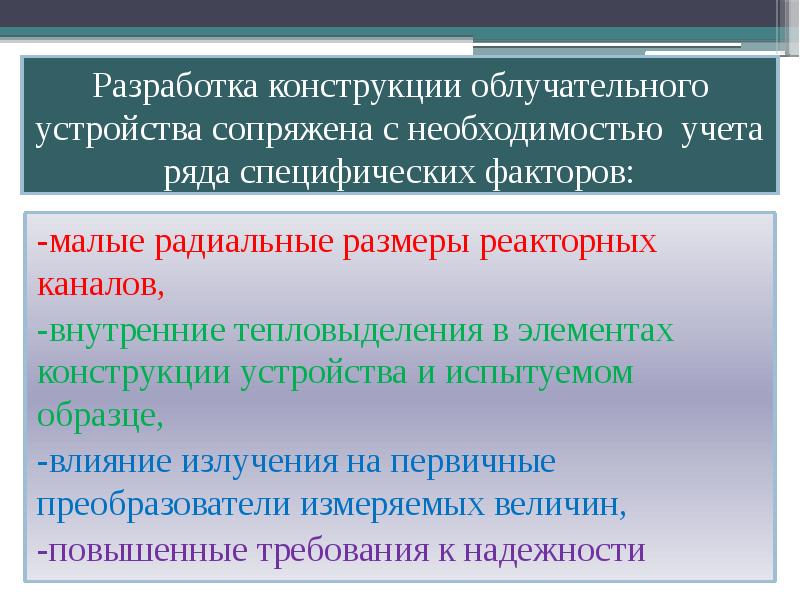

Разработка конструкции облучательного устройства сопряжена с необходимостью учета ряда специфических факторов: -малые радиальные размеры реакторных каналов, -внутренние тепловыделения в элементах конструкции устройства и испытуемом образце, -влияние излучения на первичные преобразователи измеряемых величин, -повышенные требования к надежности

Слайд 3

Описание слайда:

Схема последовательности стадий разработки облучательного устройства. В схеме присутствуют все основные стадии конструкторской разработки, используемые при создании конструкций в машиностроении. Можно выделить три стадии работы над проектом: 1. Разработка варианта компоновки облучательного устройства (позиции 1,2,3,4). 2. Создание эскизного проекта (позиции 5,7,8,9) 3. Разработка рабочего проекта (позиции 10,11, 12,13). Все стадии могут поддерживаться позицией 6 (Программы расчетов и проведение вычислений).

Слайд 4

Описание слайда:

Специфические требования при разработке облучательных устройств. Первая стадия: - при формулировке задачи (позиции 1,2,3) должны быть веские основания в необходимости постановки реакторного эксперимента , уделить внимание поиску прототипа облучательного устройства. выбор места проведения испытаний зависит от степени влияния излучения на объект испытаний. Вторая стадия: уровень температуры, деформации , излучение влияют на тип и местоположение датчиков (первичных преобразователей измеряемых величин) Третья стадия: - стендовые, вне реакторные испытания макета и оценка надежности, - выбор конструкционных материалов облучательного устройства с учетом возможностей безопасной выгрузки его после штатных экспериментов.

Слайд 5

Описание слайда:

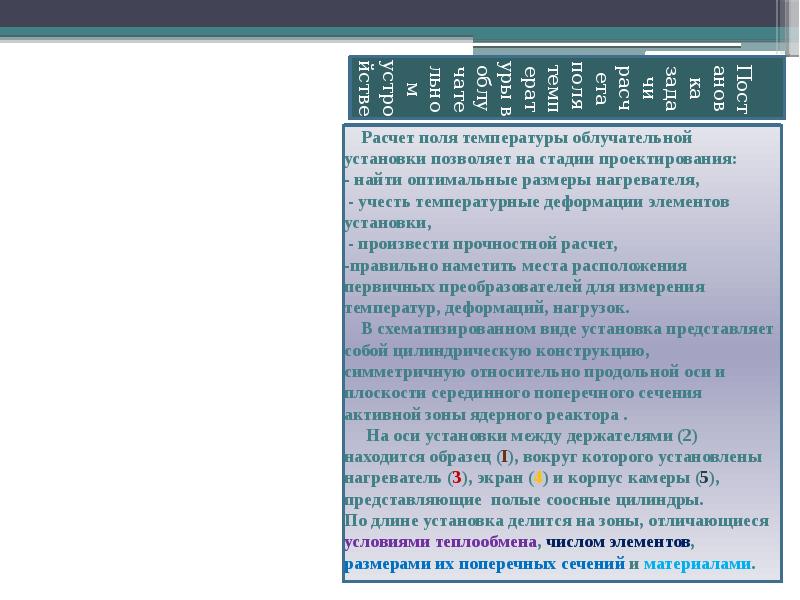

Постановка задачи расчета поля температуры в облучательном устройстве Расчет поля температуры облучательной установки позволяет на стадии проектирования: - найти оптимальные размеры нагревателя, - учесть температурные деформации элементов установки, - произвести прочностной расчет, -правильно наметить места расположения первичных преобразователей для измерения температур, деформаций, нагрузок. В схематизированном виде установка представляет собой цилиндрическую конструкцию, симметричную относительно продольной оси и плоскости серединного поперечного сечения активной зоны ядерного реактора . На оси установки между держателями (2) находится образец (I), вокруг которого установлены нагреватель (3), экран (4) и корпус камеры (5), представляющие полые соосные цилиндры. По длине установка делится на зоны, отличающиеся условиями теплообмена, числом элементов, размерами их поперечных сечений и материалами.

Слайд 6

Описание слайда:

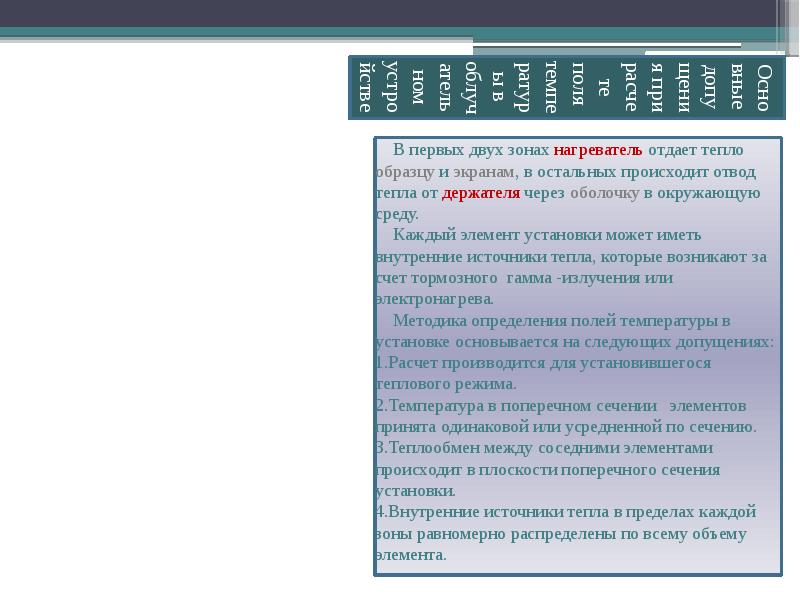

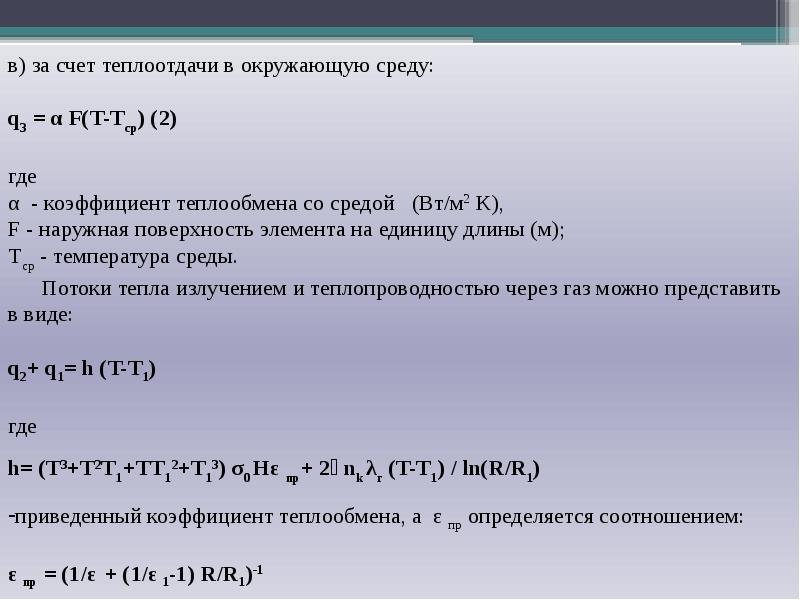

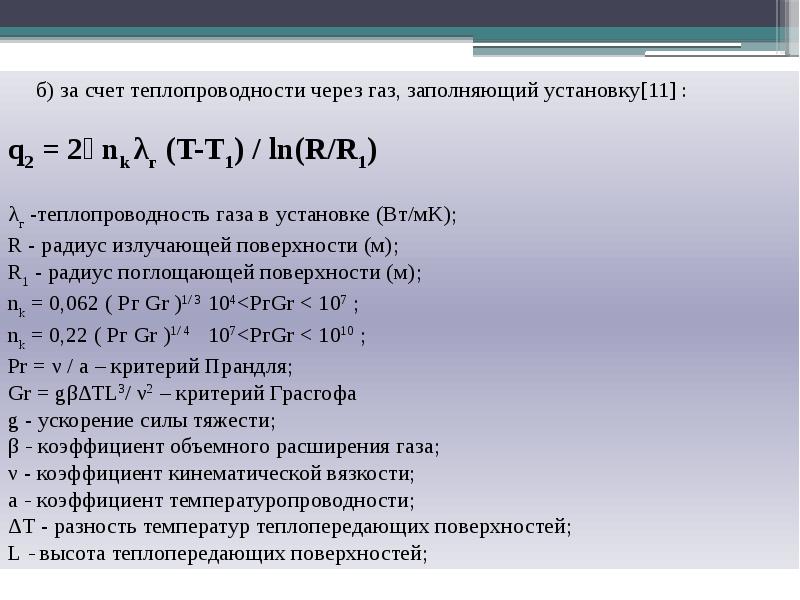

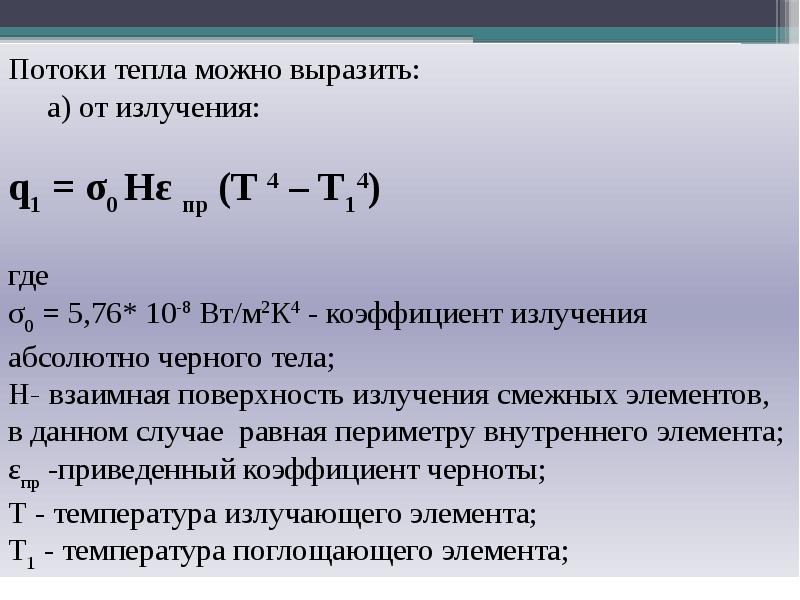

Основные допущения при расчете поля температуры в облучательном устройстве В первых двух зонах нагреватель отдает тепло образцу и экранам, в остальных происходит отвод тепла от держателя через оболочку в окружающую среду. Каждый элемент установки может иметь внутренние источники тепла, которые возникают за счет тормозного гамма -излучения или электронагрева. Методика определения полей температуры в установке основывается на следующих допущениях: 1.Расчет производится для установившегося теплового режима. 2.Температура в поперечном сечении элементов принята одинаковой или усредненной по сечению. 3.Теплообмен между соседними элементами происходит в плоскости поперечного сечения установки. 4.Внутренние источники тепла в пределах каждой зоны равномерно распределены по всему объему элемента.
